Замена бензонасоса ВАЗ 2110, его сетки, фильтра. Признаки неисправности.

  • Работа бензонасоса ВАЗ 2110, его неисправности
  • Замена насоса и его фильтра
    • Необходимые инструменты
    • Процесс замены бензонасоса ВАЗ 2110
  • Как измерить давление в топливной системе?

Большинство агрегатов и узлов в автомобилях модельной линии «Лада Самара» можно поменять своими руками. Для этого достаточно запастись нужными инструментами и приобрести новую деталь. В данном материале подробно рассказано, как проводится замена бензонасоса ВАЗ 2110 и его фильтрующего элемента – сетки. Работа довольно простая, так как для установки нового изделия не требуется наличия смотровой ямы или подъемника. Изучив данный материал, читатель узнает, как поменять топливный насос, когда это нужно делать и как определить, что агрегат вышел из строя. Чтобы убедиться, что устройство вышло устройство из строя, необходимо измерить его давление – в статье присутствует несколько способов выполнения этого действия.

Совет! Многие владельцы Самары ставят себе бензонасос ваз 2110 Bosch. Несмотря на более высокую стоимость, импортный агрегат имеет большой срок эксплуатации, да и обслуживать его проще, если сравнивать его со штатным устройством.

Работа бензонасоса ВАЗ 2110, его неисправности

Из названия можно понять, что топливный насос осуществляет подачу горючего из бака в форсунки двигателя. Соответственно, если агрегат неисправен, то нагнетания бензина не будет, а силовая установка не включится в работу. Существуют варианты для инжектора и карбюратора. Автомобиль ВАЗ 2110 оснащен инжектором, соответственно, топливный насос должен подходить под эту систему. Если же «десятка» была модернизирована при помощи установки карбюратора, то и агрегат придется брать нештатный. Расположен агрегат в топливном баке – под левой задней дверцей, электрика выходит под сидения заднего ряда.

Понять, что в насосе или его сетке присутствуют неисправности достаточно просто:

  • Машина не заводится. Причин у этой неисправности масса, но перед тем как выполнять полную диагностику, необходимо проверить, не засорилась или сетка насоса.
  • На первой передачи присутствуют ощутимые рывки. Здесь тоже множество вариантов, но одной из них является нерабочий топливный насос.


Замена сетки бензонасоса своими руками

Начнем с того, что в ряде случаев многие автолюбители принимают решение почистить сетку бензонасоса, особенно тогда, когда новый фильтр трудно найти в свободной продаже. Отметим, что после чистки сетки бензонасоса получается удалить значительную часть загрязнений, хотя оптимальным способом остается замена сеточки бензонасоса на новую. Дело в том, что полностью удалить грязь не получится. Также чистка зачастую нецелесообразна, так как стоимость новой сетки бензонасоса обычно является вполне доступной (около 2 у.е. для сеток на автомобили семейства ВАЗ);

Замена фильтра бензонасоса является процедурой, которую желательно выполнять каждые 50-100 тыс. км. пробега. Чтобы заменить фильтр бензонасоса необходимо иметь минимальный набор инструментов:

  • набор гаечных ключей;
  • отвертки;
  • трубчатые ключи;

Добавим, что в смотровой яме или подъемнике нет никакой необходимости, так как доступ к бензонасосу реализован из салона автомобиля. На большинстве авто бензонасос установлен под задним сиденьем, сетка бензонасоса находится в самом корпусе насоса, располагаясь в нижней части. Получается, снять фильтр бензонасоса возможно только после извлечения топливного насоса из бензобака и разборки его корпуса (при такой необходимости).

Весь процесс замены сетки бензонасоса в общих чертах выглядит следующим образом:

  • снятие заднего сиденья для обеспечения доступа к насосу;
  • снижение давления в топливной магистрали;
  • отключение клеммы АКБ и фишки питания с бензонасоса;
  • снятие топливных магистралей и извлечение бензонасоса;
  • демонтаж сеточки насоса и замена на новый фильтр;
  • сборка в обратном порядке;

Как измерить давление в топливной системе?


Прикручиваем шланг измерителя

Проще всего измерять давление при помощи специального прибора – манометра. В комплект также входят адаптер и слив. Давление узнать можно при помощи воздушного манометра. Этот прибор присутствует практически у каждого автомобилиста, так как с его помощью измеряется давление в шинах. Нормально функционирующий насос в ВАЗ 2110 должен иметь показатель 2,8-3,2 атм. Манометр необходимо подключить и проверить, какой показатель при неработающем двигателе, но с включенным бензонасосом. Он должен быть не ниже 2,8 атм.

Инструкция по замене сеточки бензонасоса на Chevrolet, ZAZ и Daewoo Lanos, Sens и Chance

Сразу надо отметить, что ресурс этого фильтрующего элемента составляет от 50 до 100 тысяч км пробега. Все зависит от качества заливаемого бензина в бак, но можно один раз неудачно заправиться, чтобы попасть в лучшем случае на замену фильтра, а в худшем — придется менять бензонасос.

Далее рассмотрим, как выполняется замена сетки бензонасоса Ланос самостоятельно, и что для этого понадобится. При проведении работ понадобится минимальный набор инструментов, состоящий из плоской или шлицевой отвертки, стальной проволоки и фена. Чтобы заменить сеточку, понадобится демонтировать весь модуль топливного насоса. Как это сделать самостоятельно, подробно описано в материале о снятии бензобака или инструкции по замене топливного насоса Ланос. Начинать процесс демонтажа бензонасоса в сборе с сеточкой необходимо с отключения минусовой клеммы аккумулятора.

После того, как модуль бензонасоса в сборе будет извлечен из посадочного отверстия бака, приступаем к дальнейшим действиям по замене сетчатого фильтра:

  1. После извлечения насоса, в нем останется немного топлива, котором можно слить обратно в бак или емкость, перевернув его вниз верхней частью
  2. Располагаем весь механизм в сборе на чистую ткань или газетку, и приступаем к замене сеточки

  3. Первым делом нужно демонтировать поплавок, для чего снимается пластиковая клипса в виде буквы «С». Чтобы снять клипсу, ее нужно сжать, и извлечь из посадочного места

  4. Чтобы добраться до фильтра грубой очистки бензонасоса, следует демонтировать верхнюю крышку пластиковой колбы. Крепится она при помощи трех выступающих шлицев, на которые нужно нажать отверткой

  5. Перед снятием верхней крышки колбы, нужно отсоединить фишку питания датчика уровня топлива. Этот датчик крепится к наружной колбе (ее еще называют стаканом)

  6. Далее переходим к демонтажу внутренней колбы с бензонасосом, так как сеточка крепится именно к ней. Демонтировать внутреннюю колбу можно при помощи прочной стальной проволоки, из которой нужно сделать крючок. Пример такого крючка показан на фото ниже

  7. Крючок нужен для того, чтобы демонтировать внутреннюю колбу (с топливным насосом), к которой крепится сеточка. Эта колба фиксируется при помощи внутреннего выступа по окружности на наружной колбе. Ниже на фото показан выступ во внутренней части наружной колбы, посредством которой фиксируется кронштейн топливного насоса с фильтром

  8. Чтобы упростить процесс демонтажа внутренней колбы, необходимо прогреть при помощи фена стенки наружной чаши. Это приведет к ее расширению, что позволит легко и быстро извлечь колбу (с феном важно не переусердствовать)
  9. При помощи крючка, нужно зацепиться за выступ пластика на внутренней колбе, и тянуть на себя (умеренно). Для повышения эффективности действий, следует прилагать усилия поочередно в нескольких точках. В итоге извлекается внутренняя колба с бензонасосом и сеточкой, находящейся в нижней части

  10. Именно эту сеточку и предстоит заменить, предварительно оценив ее состояние
  11. В 100% случаев внутренняя часть наружной колбы будет иметь загрязнения, которые следует удалить

  12. Приступаем к снятию сеточки, для чего необходимо первым делом снять стопорное кольцо (шайбу), поддев его отверткой

  13. Извлекается старый фильтр, вместо которого ставится новый, и фиксируется стопорным кольцом. Кольцо рекомендуется приобрести новое, так как при его извлечении, качество фиксации значительно снизилось. Если поставить старое кольцо, то высока вероятность того, что сеточка в процессе эксплуатации может открепиться

  14. Устанавливаем сеточку бензобака Ланос на место, и осуществляем сборку в обратной последовательности

Процедура замены сеточки бензобака не трудная, но очень ответственная, так как работы проводятся с деталями, которые покрыты легко воспламеняемыми веществами.

После сборки и установки бензонасоса с новым элементом на место, можно надеть клемму «минус» на АКБ, и включить зажигание. Когда насос накачает бензин, и отключится, можно запускать двигатель. На этом процесс замены сеточки бензонасоса завершен.

Это интересно! На Ланосах устанавливались два типа модулей бензонасоса TA и TG. Выше рассмотрен принцип замены сеточки на устройствах типа TG. Блоки типа TA отличаются тем, что сеточка на них располагается снаружи. Более подробно об отличиях модулей можно почитать здесь.

Замена фильтра бензонасоса

Ваз 2110 фильтр бензонасоса

Теперь мы наконец-то подошли к самой важной части, к замене фильтра бензонасоса. Замена бензонасоса производится обычно своими руками и занимает не более тридцати минут времени.

  • Для начала нужно отсоединить провода от аккумулятора (обычно отсоединяется провод с напряжением минус);
  • Затем мы перемещаемся в салон автомобиля и снимаем пассажирские сидения, так как бензонасос находится прямо под ними (электрический);
  • Когда наконец-то увидим бензонасос, то нужно осторожно снять с него два винтика и поднять крышку;
  • Видим блок электропитания, его обязательно нужно отключить;
  • Затем вытаскиваем весь бензонасос и отцепляем от него фильтр;
  • Ставим новый фильтр, аккуратно прикрепляя его;
  • Убираем бензонасос на свое место.

Вот и всё, новый фильтр для бензонасоса установлен и сделали мы это своими руками. Фильтр бензонасоса обычно не стоит слишком дорого и его максимальная цена – это 200 или 500 рублей. Если данная инструкция недостаточно понятна, то можно посмотреть какое-нибудь видео или фото и во всем разобраться.

Методика очистки

Процедура производится в несколько этапов. Сначала убирается подушка заднего сиденья и откидывается половинка дивана. Затем снимается пластиковая крышка бензонасоса. Потом нужно сбросить давление в топливной системе.

Теперь можно снимать минусовую клемму с аккумулятора. Необходимо отсоединить от насоса трубки (может пролиться бензин). Откручивается специальное прижимное кольцо-крышка. Следует слить из корпуса бензонасоса оставшийся бензин и убрать уплотнительное кольцо. Теперь насос можно вынимать.

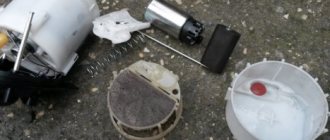

Понадобится разобрать насос, чтобы его почистить. Сначала снимается нижняя часть, и только потом — сетка. Чтобы демонтировать последнюю, нужно подцепить фильтр отверткой в том месте, где насос крепится к корпусу. Обычно сеточка загрязнена очень сильно.

Можно сменить деталь на новую, но можно и почистить. Из средств, чем промыть сетку бензонасоса, лучше выбрать предназначенное для очистки карбюратора. Если есть необходимость механического воздействия, лучше чистить деталь мягкой щеточкой. Потом сетка просушивается и продувается. В конце процесса саму сеточку и низ корпуса бензонасоса рекомендуется промыть бензином. Остается только собрать все обратно.

Самостоятельно почистить сетку бензонасоса нетрудно. Однако, как и в случае других ремонтных работ, следует соблюдать всю предписанную технику безопасности. Если нет желания заниматься заменой самому, можно отдать машину в сервис, где это сделают за небольшие деньги.

Сеточка грубой очистки топлива в бензонасосе — зачем она нужна?

Первоначальную очистку топливу обеспечивает сетка, смонтированная на корпусе бензонасоса и когда автомобиль начинает двигаться рывками и подача топлива затруднена, в первую очередь следует проверить состояние этой сетки, ведь она может быть загрязнена до такой степени, что её первоначально белоснежно белый цвет очень сложно узнать.

Примечание! Основная причина загрязнения сетки – это плохое качество топлива!

Когда менять сетку в бензонасосе?

Для того, чтобы понять, когда необходима замена тому или иному узлу в топливной системе, а конкретно сетке, необходимо знать о наличии давления в топливной рампе. О том, как правильно провести замеры, вы можете узнать из этой статьи.

Также узнать о её ничтожном состоянии можно по следующим признакам:

  • При включении зажигания происходит очень затяжной и громкий гул , так как бензин через забитую сетку с трудом всасывается в систему. Это может существенно уменьшить рабочий ресурс самого бензонасоса и загрязнённость всей топливной системы в целом.
  • Во время движения, при переключении на третью или четвёртую передачу и последующим нажатием на педаль газа увеличения мощности не происходит .
  • Также забитая сетка может стать причиной потери оборотов во время движения автомобиля , так как необходимого количества топлива просто не поступает в камеры сгорания.
