Прямым и главным назначением этих небольших деталей является надежная герметизация металлических частей и соединений корпуса КПП и остальных частей системы автомобиля для недопущения протекания трансмиссионного масла. Сальники изготавливают из прочного полиуретанового сплава с применением специальных составов, так как постоянно находятся в агрессивной среде. Внутри деталей постоянно присутствует масло, которое негативным образом сказывается на состоянии детали через длительное время. Снаружи эти детали могут быть повреждены в результате механического воздействия из-за поломки или же под действием агрессивной природной среды. Средний ресурс или срок жизни агрегатов во многом зависит от условий эксплуатации.

Завод-изготовитель не дает определенной гарантии на данные детали, соответственно, не ограничивает их ресурс, плановая замена при определенных пробегах не требуется. Однако в большинстве случаев при нормальных условиях эксплуатации ресурса деталей вполне хватает на пробеги до 200 тысяч километров. При использовании в суровых природных условиях, соответственно, снижается и надежность, а вместе с ней и ресурс до 100 тысяч километров пробега.

Данные детали расположены на стыке трансмиссии со сцеплением в случае с первичным валом, а вторичный расположен непосредственно внутри на стыке фланца и корпуса КПП. Герметизация патрубков и шлангов, а также металлических частей достигается путем плотного соединения двух деталей непосредственно сальников, который представляет собой круг с несколькими слоями полиуретанового материала. Именно по причине неудовлетворительного состояния этих небольших частей зачастую случаются утечки трансмиссионной жидкости за пределы коробки. Поэтому ответственные владельцы при проявлении первых признаков неисправности заменяют деталь на новую. В силу простой конструкции и отсутствия каких-либо подвижных частей ремонту данные агрегаты не подлежат, их просто заменяют на новые. Однако и их поломка может вызвать крупные последствия в виде выхода из строя всей коробки передач в результате масляного «голода». Поэтому профилактика состояния сальников является одной из важных процедур в повседневном обслуживания ВАЗ 2107.

Замена манжеты вторичного вала коробки передач ВАЗ-2107

Сальник вторичного вала заменяем в случае постоянного понижения уровня масла в КПП, при замасливании задней части коробки передач.
Работу проводим на смотровой канаве или подъемнике.

Отсоединяем от коробки передач карданную передачу (см. Замена карданной передачи) и сдвигаем ее назад.

Для удобства работы головкой «на 13» отворачиваем две гайки крепления поперечины к кузову и опускаем заднюю часть коробки до упора.

Двумя ключами «на 19» отворачиваем три гайки крепления эластичной муфты к фланцу.

Для облегчения снятия и установки муфты можно надеть на нее специальный хомут или обмотать скотчем (см. Особенности ремонта пятиступенчатой коробки передач).

. снимаем эластичную муфту

Снимаем уплотнитель центрирующего кольца

Съемником снимаем стопорное кольцо со вторичного вала.

Используя болт во фланце эластичной муфты как фиксатор, ключом «на 30» отворачиваем гайку его крепления на несколько оборотов, чтобы сдвинуть центрирующее кольцо.

Двумя отвертками снимаем центрирующее кольцо эластичной муфты

Отвернув гайку и сняв пружинную шайбу.

. съемником стягиваем фланец эластичной муфты.

Поддев отверткой, вынимаем манжету вторичного вала. Перед установкой манжету смазываем тонким слоем любой смазки.

Новую манжету запрессовываем через отрезок трубы подходящего диаметра или старую манжету. Снятые детали устанавливаем в обратной последовательности

Устанавливая новую манжету, можно немного недопрессовать её, не допуская перекоса (при необходимости подложив под него дистанционные прокладки толщиной до 1 мм), чтобы кромка манжеты работала по неизношенной части вала. При значительных повреждениях – замените валы и манжеты

План проведения работ

Для снятия и замены повреждённой манжеты предлагаем воспользоваться пошаговой инструкцией:

1. Возьмите ключ «на 10» и демонтируйте защитный щиток картера сцепления. Для этого отверните два болта, которые фиксируются с обратной стороны держателя сальника.

2. Получив доступ к задней крышке, очистите её от налипшей грязи. Замену уплотнительного элемента можно было бы выполнить и на двигателе – в этом случае не потребовалось бы менять прокладку и восстанавливать герметичность в месте примыкания масляного картера. Но поскольку при этом возникает риск повреждения или перекоса уплотнительной манжеты, то запрессовку проводите в более удобных условиях.

3. Чтобы демонтировать крышку крепления задней манжеты, выверните шесть болтов крепления к торцу двигателя и два болта, с помощью которых к держателю прижимается поддон масляного картера. Как и в предыдущем случае для этого подойдёт торцевая головка «на 10».

4. Узел крепления сальника устанавливается на уплотнительную прокладку, поэтому его нередко «прихватывает» к поверхности блока цилиндров. Чтобы не повредить изготовленную из хрупкого дюралюминия деталь, её поддевают со стороны специально отлитых выступов и, осторожно пошатывая из стороны в сторону, снимают с двигателя.

5. Крышку укладывают на деревянные подставки. Воспользовавшись подходящим бородком, сальник выбивают из гнезда через специальный вырез в держателе. Не бойтесь повредить изношенный уплотнительный элемент – его всё равно придётся выбросить.

6. Тщательно вымойте держатель от грязи. Уделите внимание посадочному месту манжеты – отдраив его до блеска, вы упростите запрессовку новой детали и снизите риск её порчи.

Ещё кое-что полезное для Вас:

7. Прежде чем приступить к установке нового сальника, смажьте его моторным маслом. Это уменьшит трение резины о металл, благодаря чему вы предотвратите искривление манжеты и повреждение обоймы при запрессовке. При желании слой смазки наносят и на посадочное место в крышке – это пойдёт лишь на пользу.

8. Аккуратно установите новый уплотнительный элемент в гнездо. Проконтролируйте, чтобы верхняя плоскость находилась строго параллельно верхней кромке держателя. Помните, что перекос детали во время монтажа приведёт к заклиниванию. Извлечь застрявшую манжету и при этом не повредить обойму будет непросто.

9. Воспользовавшись подходящим приспособлением, посадите сальник на место. В качестве оправки используйте старое уплотнение (если его удалось снять без повреждений). В крайнем случае, запрессовать сальник можно при помощи молотка и деревянного бруска, простукивая поверхность детали по кругу. Установленное уплотнение должно находиться заподлицо с верхней плоскостью посадочного гнезда.

10. Отвернув край манжеты со стороны выреза для демонтажа, убедитесь, что во время установки не пострадала стягивающая пружина.

11. Перед тем как вернуть заднюю крышку на место, тщательно протрите поверхность фланца коленчатого вала. Кроме того, обязательно очистите место примыкания держателя к блоку цилиндров от следов герметика и остатков старой прокладки.

12. Чтобы предотвратить заворот сальника при установке, смажьте его кромку и посадочное место на коленчатом валу моторным маслом. Это предотвратит стирание рабочей части манжеты в первые секунды после запуска двигателя.

13. Внимательно осмотрите снятую прокладку. Если она повреждена во время разборки или же сильно обжалась, то уплотнительный элемент замените.

14. Смажьте прокладку с обеих сторон герметиком и приклейте её к блоку цилиндров. Кроме того, нанесите тонкий слой жидкого уплотнителя на пробковое (резиновое) уплотнение масляного поддона картера силового агрегата.

15. Верните на место болты, которыми крепится защитный кожух картера сцепления.

16. Аккуратно поджимая пальцами рабочую кромку сальника, установите его на фланец. После того как плоскость крышки коснётся блока цилиндров, область примыкания сальника к коленвалу можно аккуратно поправить при помощи отвёртки с тонким плоским лезвием.

17. Заверните от руки шесть болтов крепления задней крышки двигателя к блоку и затяните их накрест с необходимым усилием. Оставшимися двумя болтами притяните поддон картера к держателю сальника.

18. Будьте внимательны с моментом затяжки, чтобы не повредить резьбу в дюралюминиевой крышке.

Установите на место защитный щиток картера сцепления и притяните его к крышке гайками.На этом работа по замене заднего сальника ВАЗ 2101-2107 завершается. Всё, что остаётся сделать – это установить на место сцепление, коробку переключения передач и карданный вал. Не забудьте отцентрировать диск сцепления при помощи специального приспособления, иначе первичный вал коробки передач не попадёт в подшипник коленчатого вала.

Сальник КПП ВАЗ 2107 — описание и предназначение

Сальником называется специальное уплотнение в транспортном средстве, которое необходимо для герметизации зазоров и щелей. Например, в коробке переключения передач сальник выполняет важнейшую роль — он фиксируется на стыке между подвижными и неподвижным механизмами, не позволяя маслу вытекать из КПП.

Сальники в коробке ВАЗ 2107 изготавливаются не из резины, как считает большинство водителей. На самом деле это изделие постоянно находится в трансмиссионном масле, и чтобы выработка была минимальной, производители изготавливают сальники из композитных материалов ХСП и NBR. При этом прокладка одинаково «хорошо» себя чувствует при любых температурах — от -45 до +130 градусов Цельсия.

Размеры сальников коробки

Сама по себе коробка передач на «семёрке» рассчитана на долгие годы службы. Однако ресурс прибора напрямую зависит от того, как часто (и своевременно) водитель будет менять уплотнители. Ведь в процессе эксплуатации машины именно сальники и уплотнительные соединения первыми выходят из строя (рвутся, изнашиваются, выдавливаются). Поэтому своевременная замена сальника поможет предотвратить дорогостоящий ремонт других механизмов коробки.

Значение сальников первичного и вторичного вала

Прямым и главным назначением этих небольших деталей является надежная герметизация металлических частей и соединений корпуса КПП и остальных частей системы автомобиля для недопущения протекания трансмиссионного масла. Сальники изготавливают из прочного полиуретанового сплава с применением специальных составов, так как постоянно находятся в агрессивной среде. Внутри деталей постоянно присутствует масло, которое негативным образом сказывается на состоянии детали через длительное время. Снаружи эти детали могут быть повреждены в результате механического воздействия из-за поломки или же под действием агрессивной природной среды. Средний ресурс или срок жизни агрегатов во многом зависит от условий эксплуатации.

Завод-изготовитель не дает определенной гарантии на данные детали, соответственно, не ограничивает их ресурс, плановая замена при определенных пробегах не требуется. Однако в большинстве случаев при нормальных условиях эксплуатации ресурса деталей вполне хватает на пробеги до 200 тысяч километров. При использовании в суровых природных условиях, соответственно, снижается и надежность, а вместе с ней и ресурс до 100 тысяч километров пробега.

Данные детали расположены на стыке трансмиссии со сцеплением в случае с первичным валом, а вторичный расположен непосредственно внутри на стыке фланца и корпуса КПП. Герметизация патрубков и шлангов, а также металлических частей достигается путем плотного соединения двух деталей непосредственно сальников, который представляет собой круг с несколькими слоями полиуретанового материала. Именно по причине неудовлетворительного состояния этих небольших частей зачастую случаются утечки трансмиссионной жидкости за пределы коробки. Поэтому ответственные владельцы при проявлении первых признаков неисправности заменяют деталь на новую. В силу простой конструкции и отсутствия каких-либо подвижных частей ремонту данные агрегаты не подлежат, их просто заменяют на новые. Однако и их поломка может вызвать крупные последствия в виде выхода из строя всей коробки передач в результате масляного «голода». Поэтому профилактика состояния сальников является одной из важных процедур в повседневном обслуживания ВАЗ 2107.

Признаки разрушения сальников

Уплотнители находятся непосредственно на валах внутри коробки, поэтому визуально определить их износ можно только при разборке КПП. Однако любой водитель сможет быстро выявить разрушения сальников на глаз, ведь тому есть явные симптомы:

  1. Подтекания трансмиссионного масла под машиной.
  2. Постоянный низкий уровень масла в коробке.
  3. Проблемы с переключением передач во время езды.
  4. Хруст и скрежет в коробке в моменты переключения передач.

Вариантов масса. Если течь масла на стыке колокола сцепления и двигателя, то это может быть как задний сальник коленвала двигателя, так и сальник первичного вала коробки передач. Если течь на стыке колокола сцепления и корпуса коробки — прокладке капут. Если мокро у заднего конца коробки — прокладка или сальник вторичного вала

Электрик

https://www.vaz04.ru/forum/10–4458–1

Казалось бы, как от маленькой детали может зависеть работоспособность такого сложного агрегата, как КПП. Однако потеря герметичности для коробки чревата большими проблемами, ведь даже незначительные потери трансмиссионного масла сразу же скажутся на смазке движущихся элементов.

Сальники в коробке ВАЗ 2107 рекомендуется менять каждые 60 — 80 тысяч километров пробега. Замена связана с заменой масла, поэтому водителю будет удобно одновременно выполнить эти работы. Раньше этого срока менять сальник необходимо только тогда, когда налицо явные признаки его разрушения.

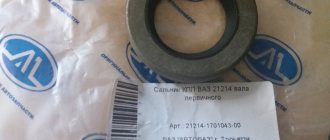

Сальник первичного вала

Сальник первичного вала располагается непосредственно на части первичного вала и соприкасается с кожухом сцепления. Поэтому для замены этого изделия потребуется демонтировать кожух.

Для работы потребуется подготовить:

  • гаечные головки;
  • молоточек;
  • съёмник;
  • плоская отвёртка;
  • нож (им удобнее всего снимать старую прокладку);
  • новый сальник;
  • трансмиссионное масло;
  • новый сальник первичного вала.

Процедура замены уплотнителя может быть проведена как на снятой коробке, так и непосредственно на автомобиле. Однако проще и быстрее менять изделие на демонтированной КПП:

  1. Отсоединить от коробки вилку переключения передач.
  2. Снять выжимной подшипник, зажав его съёмником.
  3. Открутить шесть гаек крепления кожуха сцепления.
  4. Удалить кожух с коробки.
  5. Подцепить старый сальник на первичном валу кончиком ножа или отвёртки, удалить его.
  6. Хорошо зачистить место посадки, чтобы на нём не оставалось следов от сальника, напыления или подтёков масла.
  7. Установить новый сальник, предварительно смазав его трансмиссионным маслом.
  8. Далее собрать коробку в обратной последовательности.

Видео: инструкция по замене

Замена сальника вторичного вала коробки передач ваз 2107

Необходимость замены сальника вторичного вала в кпп автомобиля ваз 2107 возникает при обнаружении подтекания масла из коробки передач. Не допускается наличие капель масла на картере коробки передач, но допустимо масляное отпотевание, которое не является признаком повреждения сальника. Для выполнения работы по замене сальника в кпп потребуются трехзахватный съемник и фиксирующий клей.

Снятие сальника коробки передач ваз 2107

1. Устанавливаем автомобиль ваз 2107 на смотровую яму или эстакаду (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»). 2. На автомобилях ваз 2107 с системой впрыска снимаем теплозащитный экран (см. «Карданная передача — снятие и установка»). 3. Отсоединяем карданный’ вал от редуктора заднего моста и отворачиваем два болта крепления промежуточной опоры карданной передачи к поперечине (см. «Карданная передача — снятие и установка»). 4. Отсоединяем от фланца на вторичном валу коробки передач эластичную муфту карданной передачи (см. «Карданная передача — разборка и сборка») и сдвигаем карданную передачу назад. 5. Щипцами снимаем упорное кольцо.

6. Фиксируем от проворачивания фланец эластичной муфты, вставив в ее отверстие болт А. Ключом на 30 мм отворачивая гайку крепления фланца и сдвигаем центрирующее кольцо Б эластичной муфты вдоль вала.

7. Завернув на несколько оборотов гайку, поддеваем двумя шлицевыми отвертками центрирующее кольцо и снимаем его со вторичного вала коробки передач.

8. Отворачиваем гайку.

9. Вынимаем из отверстия фланца болт. 10. Уперев в конец вторичного вала винт трехзахватного съемника, спрессовываем фланец с вала.

11. Снимаем фланец вместе с шайбой.

12. Раздвижными пассатижами извлекаем из коробки передач поврежденный сальник.

Установка сальника коробки передач ваз 2107

Внимание
Перед установкой сальника проверьте состояние внутренней цилиндрической поверхности фланца, контактирующей с сальником. На ней могут быть следы коррозии и износа, которые следует устранить полировкой. Перед установкой смазываем поверхности нового сальника тонким слоем пластичной смазки.
1. Запрессовываем сальник подходящей по диаметру оправкой.

Для наглядности следующую операцию показываем на снятой с автомобиля ваз 2107 коробке передач. 2. Молотком напрессовываем на вал фланец. Установив шайбу, наносим на резьбовую поверхность вала фиксирующий клей (согласно инструкции по применению) и заворачиваем гайку.

Замена заднего сальника коленвала ВАЗ 2101-2107 своими руками

О том, что пришла пора заменить задний сальник коленчатого вала, мы узнаём по течи моторного масла из щели между картером сцепления и защитным щитком. Потеря герметичности уплотнительной манжеты грозит загрязнением двигателя и необходимостью пополнения уровня смазки. Попадая на маховик, моторное масло разбрызгивается в стороны и замасливает как внутреннюю поверхность картера сцепления, так и накладки ведомого диска. Сильная течь способна спровоцировать его проскальзывание, из-за чего трансмиссия начинает «пробуксовывать». При этом снижаются динамические характеристики автомобиля – он хуже набирает скорость и перестаёт тянуть в горку. Ни о каком удовольствии от управления автомобилем нет и речи, а кроме того, возникает риск износа деталей сцепления и коробки передач.

Причиной повреждения рабочей кромки сальника может быть как естественный износ или заводской брак, так и другие факторы – перегрев двигателя, использование некачественного масла или изначально неаккуратный монтаж. Вместе с тем, протечки через уплотнительные элементы коленчатого вала возможны ещё и по причине повышенного давления картерных газов, поэтому следует проверить систему вентиляции двигателя и чистоту сапуна.

Приступая к замене заднего сальника коленчатого вала, отсоедините карданный вал, снимите коробку перемены передач, сцепление и маховик. По этой причине работу лучше выполнять на яме или эстакаде. Особенности разборки и замены переднего сальника коленвала читайте в этой статье.

Как самостоятельно заменить сальник КПП на ВАЗ 2107

Коробка переключения передач на ВАЗ 2107 отличается сложностью конструкции. В случае необходимости ее ремонта, стоит воспользоваться услугами соответствующих специалистов. Во время проведения диагностических работ нередко требуется замена составляющих запчастей КПП.

Классическая модель ВАЗ 2107 оснащена МКПП, которая может иметь 4 или 5 ступеней, присутствует раздаточная коробка. Ее ресурс находится в зависимости от того, насколько часто хозяин автотранспорта будет менять ее комплектующие. В частности, это сальники-уплотнители.

Предназначение сальников

Основные механизмы в коробке передач – это валы. Они комплектуются сальниками, которые необходимы для герметизации зазоров КПП. Благодаря этому, горюче-смазывающее вещество не вытекает из коробки. Имеющийся сальник дифференциала обеспечивает необходимую защиту данного механизма от грязи.

Из какого материала изготовлены сальники? Данный элемент выполнен из композитных материалов ХСП и NBR. Их отличительная особенность в том, что они хорошо переносят температурные нагрузки, следовательно, отмечается их минимальная выработка при длительной эксплуатации транспорта.

Диагностика сальников КПП ВАЗ 2107

В проверке система трансмиссии нуждается, если стали отмечаться подтекания трансмиссионного масла под машиной, появление шума, скрежет со стороны КПП. Течь может быть между коробкой и раздаткой. Также, при изношенных уплотнительных элементах могут отмечаться трудности при смене скоростей. В большинстве случаев, необходимость в замене сальника КПП возникает после 60000 км пробега.

Проверке подлежит и сальник хвостовика КПП. В том случае, если данный составляющий элемент коробки пришел в негодность, отмечаются течи жидкости. Износ сальника хвостовика может быть по причине его естественного износа, механического повреждения. Качественные изделия не потеряют свои свойства и после 70000 км пробега.

Замена сальников КПП ВАЗ 2107

Коробка переключения передач по праву считается одним из самых сложных узлов в конструкции любого автомобиля. При этом работа фланцев, валов, шестерёнок и подшипников во многом зависит от работоспособности такого маленького элемента, как сальник.

Размеры сальников коробки

Сама по себе коробка передач на «семёрке» рассчитана на долгие годы службы. Однако ресурс прибора напрямую зависит от того, как часто (и своевременно) водитель будет менять уплотнители. Ведь в процессе эксплуатации машины именно сальники и уплотнительные соединения первыми выходят из строя (рвутся, изнашиваются, выдавливаются). Поэтому своевременная замена сальника поможет предотвратить дорогостоящий ремонт других механизмов коробки.

Для правильной замены необходимо знать размеры сальников КПП ВАЗ 2107:

  • Сальники первичного вала имеют вес 0.020 кг и габариты 28.0х47.0х8.0 мм.
  • Сальники вторичного вала весят чуть больше — 0.028 кг и обладают следующими размерами — 55х55х10 мм.
