Замена бензонасоса на калине

Вопрос о том, как снять бензонасос на автомобилях Лада Калина на просторах всемирной паутины можно встретить нередко. А дело всё в том, что качество нашего бензина и способность к стабильной работе этой детали не могут «ужиться» в мирной среде. Поэтому необходимость в полной замене или ремонте этого устройства для владельцев Лада Калина встречается с завидной периодичностью.

На видео замена бензонасоса на Лада Калина:

Замена бензонасоса

Для доступа к бензонасосу Лада Калина, необходимо откинуть заднее сиденье, убрать утеплитель (при наличии), после чего приступить к демонтажу устройства.

Инструмент для работы

• Отвёртка с плоским и крестообразным жалом.
• Молоток.
• Плоскогубцы.

Пошаговый порядок работ

1. Отключаем минусовую клемму с АКБ.
2. Открываем доступ к защитной крышке.

Чтобы не потерять, складываем болты в одно место.

Под декоративной крышкой виден бензонасос и ПЫЛЬ!

Колодка отмечена красной , а штуцеры зелёной стрелкой.

Наносить удары следует лишь по кольцу.

Успешно демонтированный бензонасос.

Замена сетки бензонасоса

Сеточка бензонасоса вблизи

Когда бензонасос снят можно провести ревизию фильтрующей сетки. Это так называемый фильтр грубой очистки. Для этого, надо разобрать бензонасос, и заменить фильтрующий элемент.

Слева новая, справа старая сеточки бензонасоса

Выводы

Вся вышеописанная инструкция предназначена для того, чтобы даже самый неподготовленный автолюбитель смог самостоятельно снять бензонасос на своей Лада Калина, самое важное, не спешить, проводить всё последовательно и аккуратно!

Погружной топливный насос «Лада-Калина», как и в других автомобилях необходим для подачи бензина в камеру сгорания ДВС. Насос активируется сразу при включении зажигания и поддерживает рабочее давление до тех пор, пока автомобиль не заглушат или не закончится топливо.Бензонасос является частью модуля, в состав которого входят регулятор давления топлива, который изменяет параметры подачи, когда водитель работает педалью акселератора. Также в составе модуля есть датчик, который отправляет данные на приборную панель, на указатель уровня топлива. Помимо этого конструкция топливного фильтра предусматривает наличие мелкоячеистой сеточки для грубой очистки топлива.

Возможные причины неисправности в работе РДТ

Конструкция регулятора давления топлива продумана таким образом, чтобы по время остановки двигателя напор топлива в системе оставался стабильным. Однако добиться этого не всегда удается. Это связано с изнашиванием клапана, который со временем теряет свою возможность удерживать топливо. В связи с этим для того чтобы завести двигатель, водителю приходится подолгу крутить стартер.

Наиболее распространенными проблемами с устройством, регулирующим подачу топлива, являются следующие нюансы.

1. Клапан в устройстве полностью не держит давление. Основной причиной такой поломки является просадка пружины, что потеряла возможность создавать необходимое сопротивление. В этом случае бензин будет возвращаться обратно в бак, не попадая в форсунки двигателя.
2. Усложненное движение топлива, связанное с закупоркой регулятора давления. Это приводит к тому, что с пол-оборота двигатель вряд ли удастся завести.
3. Наблюдается подклинивание прибора, связанное неравномерным изменением уровня давления. При данной неисправности возникают проблемы с разгоном транспортного средства, также снижается динамика, влияющая на безопасность водителя и пассажиров.

Стоит обратить внимание, что регулятор давления подачи топлива наиболее часто выходит из строя в связи с износом. Такая поломка наблюдается после 100-200 тыс

км пробега. В данном случае наблюдается истончение или иссыхание мембраны. Пружина при этом слабнет, а клапан постепенно подклинивает. В случае когда проблемы с клапаном наблюдаются раньше этого момента, причина поломки заключается в некачественной сборке или браке детали.

Другой причиной неисправности клапана может являться низкое качество горючего. При таком раскладе посторонние примеси, которые попадают в рабочую жидкость, засоряют РДТ. В отличие от первого варианта, когда можно заменить мембрану самостоятельно, придется обращаться в сервис для установки нового устройства, поскольку чистка клапана не предусмотрена.

Признаки неисправностей

Есть несколько признаков, по которым можно определить, что не работает топливный насос «Калина»:

• автомобиль не заводится или практически сразу же глохнет;
• «Калина» при движении дергается;
• автомобиль не развивает максимальных оборотов;
• посторонние шумы или скрежет, доносящиеся из топливного бака.

Схожие симптомы наблюдаются также при засорении топливного фильтра. Поэтому перед тем как снять топливный насос на калине, сперва замените фильтрующий элемент. Если «симптомы» не исчезнут — ремонтируйте или меняйте топливный модуль.

Распространенные неисправности бензонасоса на «Калине»:

• перебои в электропитании агрегата: может выйти из строя реле бензонасоса. В этом случае отобразится диагностическая пиктограмма на приборной панели. Также нарушение электропитания может связано с неплотным соединением в блоке предохранителей;
• засор топливной системы: чаще всего возникает из-за плохого качества топлива, содержащего в себе мелкий мусор и примеси. К поломке бензонасоса ведет чрезмерное загрязнение фильтров грубой и тонкой очистки;
• загрязнение топливной форсунки: приводит к тому что автомобиль самопроизвольно глушится на холостом ходу.

Описанные выше виды неисправностей требуют замены бензонасоса. Единственный тип работ доступный автовладельцу — чистка фильтрующей сеточки.

Порядок обслуживания бензонасоса, возможные неисправности

Не всегда следует прибегать к немедленной замене бензонасоса Калина, ведь для начала можно провести его ремонт. Но для этого заранее следует подобрать нужный инструмент.

Для этого устройства обычно контролируют два параметра: рабочее давление и производительность при работе. Уже после снятия устройства можно проверить и потребляемый ток при номинальной и полной нагрузке. Но для таких замеров понадобится уже специализированный стенд.

Первоначальным пунктом контроля станет напряжение разъема, который питает бензонасос от бортовой системы питания автомобиля. Оно не только должно равняться 12 В или даже чуть превышать это значение, но и при работе машины должен отчетливо слышаться шум работающего устройства.

Недостаток такого способа контроля заключается в невозможности обнаружения ненадежного контакта в электрической цепи на пути к разъему. Любая неплотность соединения, в блоке предохранителей, реле бензонасоса, приведет к тому, что полученные 12 В на клеммах до насоса покажут те же 12 В. Но работающий насос получит всего несколько вольт и работать нормально не сможет.

Замена топливного насоса Калина

Перед заменой ознакомьтесь с эксплуатационным руководством, чтобы изучить расположение элемента топливной системы, специфику примыкающих топливных магистралей и виды крепежа. При работе важно следовать изложенному алгоритму, чтобы не нарушить функционирование системы подачи топлива. Повреждение топливопровода или неправильная сборка топливного модуля могут повлечь порчу мотора и даже возгорание автомобиля.

Для проведения работ автовладельцу потребуются:

• пассатижи;
• молоток;
• отвертки под плоский и крестовый шлиц.

Последовательность замены бензонасоса Lada Kalina

До начала работ нужно «обесточить» «Калину», скинув клеммы аккумулятора. Ремонтные процедуры должны проводиться вдали от огня и мест, где возможно высекание искры.

1. Демонтируем заднее сиденье и обшивку пола;
2. Под сиденьем расположена крышка топливного бака, закрепленная 4-мя «крестовыми» болтами. Откручиваем;
3. Теперь у автовладельца есть доступ к верхней крышке бензонасоса;



4. Теперь требуется «отцепить» от насоса все штекеры и штуцеры. Для удаления штекера питания нужно отжать фиксатор вверх, а штекер потянуть в сторону. Сам штекер питания находится с левой стороны крышки бензонасоса;
5. Для извлечения штуцеров необходимо пользоваться пассатижами. Стопорный фиксатор отжимается рукой, после чего сам штуцер вынимается пассатижами. Главное не перепутать штуцеры: на верхнем фиксатор зеленого цвета, на нижнем — металлического;
6. После демонтажа штуцеров максимально очищаем крышку бензонасоса — грязь не попадет в бензобак;
7. Демонтаж фиксирующего кольца крышки бензонасоса: берем плоскую отвертку, приставляем к контуру кольца и несильно простукиваем молотком так, чтобы кольцо двигалось по часовой стрелке. Фиксатор должен выскочить — крышка будет доступна;



8. Открываем крышку, аккуратно тянем насос вверх, чтобы не повредить примыкающие элементы. Дополнительно смотрим, чтобы в бак не попал песок;



9. Берем новый насос, аккуратно погружаем в технологическое отверстие. Крепим крышку. Далее сборка осуществляется в обратном порядке.

Назначение бензонасоса

Если коротко, то главная задача бензонасоса — подавать топливо из бензобака в двигатель автомобиля. Другими словами, бензонасос — это «сердце» топливной системы машины. И если в каком-то из отделов этого «сердца» возникли неполадки, машина не заведётся, так как бензин не дойдёт до форсунок.

Бензонасос автомобиля «Лада Калина»

Конструкция насоса кому-то может показаться примитивной, однако не всё так просто: бензобак в «Ладе Калине» (да и во многих других машинах) расположен далеко от двигателя, так что бензонасос должен быть очень мощным, чтобы подать бензин под нужным давлением на большое расстояние.

Бензонасосы бывают как механические, так и электрические. В «Ладе Калине» стоит электрический бензонасос (так как на данный момент он считается самым современным и эффективным). Как и любое другое устройство, электрический бензонасос «Лады Калины» имеет как достоинства, так и недостатки.

Начнём с плюсов. Этот насос надёжен, его конструкция весьма проста, а главное, — он безопасен, потому что прекращает работать сразу же после выключения двигателя машины.

Как заменить бензонасос на ВАЗ 1117-ВАЗ 1119?

Примечание! Топливный насос можно поменять как отдельно от всех других деталей, так и модулем полностью его можно заменить, замена полностью всем модулем выйдет дороже потому что на новом модуле Датчик Уровня Топлива будет присутствовать, регулятор давления и множество других деталей (Просто зачем вам их менять если они у вас и так в нормальном состоянии находятся скорее всего, если у вас и датчик пришёл в негодность и регулятор ещё барахлит тогда всё вместе меняйте), а отдельно если замените бензонасос то это только одна деталь новая, а все другие останутся на своё месте, если вы решили бензонасос отдельно заменить, то в таком случае после снятия самого насоса читайте статью под названием: «Ремонт бензонасоса» в которой всё и описано!

Из-за чего может потребоваться замена сетки?

Две сетки — грязная и чистая

В первую очередь, из-за плохого бензина. Если регулярно заправляться на сомнительных заправках, то выход бензонасоса из строя — только вопрос времени. Очистка бензина от примесей в бензонасосе происходит в несколько этапов, и сеточка бензонасоса — это первая линия обороны, если можно так выразиться. Она первой принимает на себя все крупные частицы примесей и грязи. Пройдя сетку, бензин попадает в фильтр тонкой очистки топлива, затем проходит ещё одну сетку (которая находится возле регулятора топливного давления), и, наконец, идёт через третью сетку (расположенную непосредственно перед форсунками). Если на каком-то из этих участков возникли проблемы, то далеко уехать не удастся. Двигатель машины попросту не запустится. Или заведётся, но будет работать неравномерно, рывками.

рекомендует менять фильтры тонкой очистки через каждые 30 000 километров. А вот насчёт сеточки бензонасоса он никаких рекомендаций не даёт. Поэтому многие автовладельцы забывают менять эту сетку, и вспоминают о ней только тогда, когда двигатель начинает вести себя странно.

Общее правило таково: если машина прошла 60 000 километров, сеточку следует либо почистить, либо заменить. Чистить её целесообразно только в том случае, если на ней нет серьёзных механических повреждений. Но если машина прошла расстояние, указанное выше, то сетка в насосе зачастую бывает изношена до такой степени, что её проще выбросить, чем чистить.

Можно ли делать ремонт бензонасоса своим руками

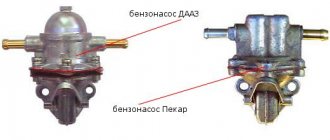

Механические бензонасосы, в силу своей нехитрой конструкции, подлежат ремонту – собственно, в них и ломаться-то особо нечему. Чаще всего выходит из строя мембрана, иногда шток. Все это можно заменить, хотя большинство автолюбителей предпочитает не заморачиваться и купить новый насос – стоит он недорого и меняется буквально за 10 минут.

Что касается электрического бензонасоса, то чинить его, тем более самостоятельно, не рекомендуется. Теоретически, устройство электрического бензонасоса ремонту не подлежит – так предусмотрено производителем. На практике некоторые народные умельцы вскрывают корпус и питаются отремонтировать или заменить поврежденные или вышедшие из строя детали. Такая самодеятельность чревата серьезными повреждениями топливной системы, так что экспериментировать не стоит, и лучше приобрести новый насос.
