Замена трапеции дворников (стеклоочистителя) на ВАЗ 2110, 2111, 2112 может потребоваться достаточно редко, но все же, после нескольких лет эксплуатации автомобиля, автовладельцы сталкиваются с тем, что трапеция начинает работать либо с перерывами, либо напрочь отказывается махать стеклоочистителями в большой ливень. Именно в таком случае нужно будет снимать трапецию и смотреть в чем причина… Возможно шлицы съелись, а может и моторчик накрылся — бывает по-разному. Далее рассмотрим наглядно как происходит замена дворников ВАЗ 2110, вернее — трапеции.

И так, чтобы добраться к трапеции дворников сначала нужно поснимать сами дворники, а потом снять жабо (выкрутить 4 самореза крепления сверху и 7 внизу, а также 2 гайки по углам). Для удобности доступа к трапеции стеклочистителей нужно будет снять обшивку-утеплитель в моторном отсеке и убрать в сторону расширительный бачок. После чего открутить гайки крепления трапеции и моторчика привода (два болта по бокам и один снизу, а еще отсоединить штекер питания моторчика дворников). Затем, сняв трапецию со шпилек, проворачивая, вытаскиваем её. Установка в обратном порядке. Следует отметить что на десятое семейство устанавливаются два вида трапеций: старого и нового образца.

Стеклоочистители автомобиля ВАЗ-2110 сами по себе не представляют ничего конструктивно сложного. Тем не менее, выход их из строя, особенно во время сильных осадков, может спровоцировать возникновение аварийной ситуации. Одним из основных элементов стеклоочистителей или «щёток» является трапеция.

Что такое трапеция дворников и для чего она нужна?

Трапеции находятся где-то тут!

Трапеция «дворников» — это специальный узел, который преобразует импульс двигателя в поступательные движения стеклоочистителей.

Проще говоря, именно она ответственна за их движение по лобовому или заднему стеклу автомобиля. Так как погодные условия часто непредсказуемы, а лобовое стекло должно обеспечивать полный обзор, поломка этой детали должна оперативно выявляться и устраняться .

Ремонт стеклоочистителя

Для ремонта узла потребуются такие материалы и инструменты:

• набор головок и ключей;
• отвертки;
• жидкость WD-40;
• старые тряпки;
• ремкомплект трапеции в случае необходимости замены или ремкомплект стеклоочистителя ваз 2110;
• другие детали, требующие замены.

Чтобы отремонтировать стеклоочиститель, необходимо его разобрать:

1. Сначала нужно снять панель приборов.
2. Далее следует найти реле дворников ваз 2110, которое прикручено к кузову. Если оно не работает, его нужно заменить.
3. Желательно снять жабо, чтобы оно не мешало разборке узла.
4. Теперь нужно проверить предохранитель, который отвечает за работу привода дворников ВАЗ 2110.

На следующем этапе следует разобрать рулевую колонку, чтобы проверить переключатель. Если он имеет значительные повреждения, его нужно поменять (автор видео — «В гараже у Сандро»).

1. Далее необходимо демонтировать моторчик и проверить его. При необходимости замены меняется моторчик и моторедуктор стеклоочистителя в сборе.
2. Если поврежден бачок или насос стеклоомывателя, их нужно заменить.
3. Обязательно следует проверить размер и состояние щеток: они должны отвечать нормам, указанным в мануале. Их длина важна, так как они должны захватывать всю поверхность лобового стекла.

Как определить, что трапеции «кирдык»

Кирдык — жаргонное слово, означающее крайне плохое положение.

Бывает, что ломается стопорное кольцо втулки и тяга просто вылетает.

Малейшее нарушение в работе трапеции может привести к некорректной работе «дворников». Обычно эта деталь меняется на новую, хотя в ряде случаев можно обойтись установкой ремкомплекта. Его стоимость значительно ниже, чем цена всей детали, хотя времени на ремонт уйдёт значительно больше. Вот список основных признаков, по которым можно определить, что деталь скоро выйдет из строя:

1. Стеклоочистители начинают плохо справляться со своей непосредственной работой. Это происходит из-за ослабления давления.
2. При работе слышится непривычный шум.
3. Появляется люфт, что можно определить даже визуально, так как стекло будет плохо очищаться.
4. Бывает так, что щётки в одну сторону идут легко, а обратно – с затруднением, постоянно притормаживая.

Все эти неполадки приводят к тому, что лобовое стекло остаётся грязное, с разводами и подтёками.

Ремкомплект для ВАЗ-2110

Чаще всего, в трапеции разрушаются пластиковые детали. В этом случае может помочь ремкомплект.

При приобретении ремкомплекта обращаем внимание на артикул деталей.

Если повреждены металлические детали, то придётся менять всю трапецию целиком. Как правило, трапеция разрушается в результате ДТП, или из-за неаккуратного обращения с системой стеклоочистителей.

Причины неисправности

Слабое место этого мотора – то, что по цепи питания достаточно большое количество контактов. Это влияет и на напряжение, и на возможные причины неполадок в работе: пропал или нестабилен контакт на одном звене цепи, и уже стабильной работы стеклоочистителя не получается. При этом вполне возможно, что мотор и не виноват. Поэтому перед тем, как вы решите, что нужна его замена, проверьте контакты по всей цепи.

• Предохранитель. Обратите внимание на предохранитель, он тоже может быть неисправным;
• Работоспособность. Дальше следует проверить сам включатель на исправность;
• Рабочие параметры. Омметром проверьте сопротивление в прерывателе цепи между клеммами. Если показывает «ноль», нужно менять прерыватель;
• Правильность подключения. Не включая стеклоочиститель измерьте сопротивление между четвертой клеммой и массой. Оно тоже должно быть нулевым. В противном случае нужно правильно восстановить заземление;
• Напряжение. Включите низкую скорость стеклоочистителя и проверьте напряжение на пятой клемме. Оно равно напряжению батареи, а моторедуктор не работает? Его нужно менять.

Причины неисправности моторчика стеклоочистителя ВАЗ 2110

Деталь старого и нового образца

Подбор новой детали для ВАЗ-2110 не такое простое дело. Не все знают, что существуют трапеции старого и нового образца.

Поэтому лучше снять старую деталь, и пойти с ней в автомагазин запчастей. Они не только крепятся по-разному, но и отличаются разъёмами, через которые происходит подключение к моторчику. Если найти трапецию старого образца не удастся, а у вас именно такая – придётся переделывать систему или искать бывшую в употреблении деталь.

Щетки

Штатные щетки ВАЗ-2110 состоят из трех элементов:

Каркас устройства выполнен из металла и имеет составную конструкцию, в которую входит одна главная рейка и две дополнительные, расположенные на ней. Щетка изготавливается из мягкой резины. Посреди ее рабочей поверхности есть продольный выступ (киль), который, собственно, и чистит стекло. Щетка крепится к двум дополнительным рейкам каркаса, входя в их пазы. Для того чтобы дворник легко скользил по стеклу, некоторые производители покрывают его рабочую часть графитом.

По центру основной рейки имеется механизм крепления, при помощи которого она присоединяется к поводку. Он представляет собой направляющую, за которую зацепляется крюк поводка и пластиковая защелка, фиксирующая соединение.

Процесс замены

Самым простым способом избавиться от проблем со стеклоочистителями ВАЗ-2110 является обращение на станцию технического обслуживания. Там трапецию заменят за час или полтора. Но если недобросовестные мастера заметят, что хозяин совершенно не разбирается в причине поломки, они могут ремонтировать автомобиль полдня, говоря о том, что проблема очень серьёзная.

Поэтому лучшим вариантом, который позволит сохранить денежные средства, будет замена детали своими руками. Этот процесс происходит следующим образом:

В первую очередь нужно будет демонтировать старую трапецию. Для этого придётся разобрать и снять рычаги стеклоочистителей. Для этого придётся открутить две гайки ключом на 12. При снятии рычагов нужно соблюдать осторожность, так как мощные пружины создают проблему при снятии. Поводки лучше предварительно отогнуть.

Разъединяем колодки моторедуктора стеклоочистителя.

Откручиваем гайку левого крепления трапеции.

Отворачиваем гайку с другой стороны.

Отворачиваем крепление кронштейна моторедуктора.

Снимаем трапецию со шпилек и извлекаем.

Только после этого можно извлечь трапецию. Главное не забыть отсоединить все электрические разъёмы.

Новую запчасть перед установкой нужно обязательно собрать, так как она находится в разобранном состоянии. При соединении деталей нужно следить, чтобы все части были совмещены и отрегулированы. Только после этого затягиваются гайки.

Перед тем, как установить новую трапецию, желательно смазать все её трущиеся части графитовой смазкой. Некоторые советуют использовать литол , но он теряет свои свойства при минусовых температурах.

Ремонт трапеции с помощью ремкомплекта

Если в старой детали просто износилась втулка , необязательно менять всю трапецию. Достаточно просто отремонтировать её с помощью ремкомплекта. Как правило, в нём есть всё необходимое. Для ремонта трапеции также придётся извлечь её. При снятии рычагов дворников, нужно стараться действовать предельно аккуратно, иначе можно повредить стекло или краску на кромке капота.

Подмена мотора и трапеции стеклоочистителя

Конструкция стеклоочистителя на ВАЗ 2110

довольно надежная и при обыкновенной эксплуатации мотор и сама трапеция может тихо отходить и все 300 000 км, что было подтверждено личным опытом многих хозяев. Но бывают и исключения из правил.

Как ухаживать за дворниками, чтобы продлить срок их службы

Чтобы дворники служили как можно дольше, придерживайтесь следующих советов:

• Испачканные грязью щетки протирайте чистой влажной тряпкой или губкой. Так вы не только избавитесь от грязи, но и убережете стекло от царапин.
• Если переднее стекло покрылось слоем пыли, а в омывателе автомобиля закончилась жидкость, не включайте очиститель. Это также приведет к образованию на стекле царапин.

• В зимнее время, особенно в снегопады, не оставляйте дворники, прислоненными к ветровому стеклу – они примерзнут. Лучше приподнять поводки так, чтобы щетки находились в подвешенном состоянии.
• Если дворники все-таки примерзли, ни в коем случае не пытайтесь отодрать их силой. Так вы только повредите резинку. Запустите двигатель, включите печку в режим обдува лобового стекла и дождитесь, пока оно разморозится.
• Сбивать лед с каркаса или щетки также нельзя. Аккуратно изгибайте резинку до тех пор, пока он не отслоится мелкими частями.
• Осуществляя замену дворников, положите на лобовое стекло какую-нибудь плотную ткань. Это убережет его в случае, если подпружиненный поводок выскользнет у вас из рук.

Трапеция дворников передает усилие от двигателя на поводки стеклоочистителей. Лучшее качество очистки лобового стекла будет лишь в том случае, когда все элементы дворников исправны. Если шарниры трапеции забиты грязью или в них высохла смазка, энергии моторчика не хватит для качественной очистки. Поэтому владельцы автомобилей десятого семейства раз в 5 – 10 лет вынуждены ремонтировать трапецию, чтобы избежать ухудшения работы дворников.

Видео инструкция по замене трапеции с моторчиком дворников на ВАЗ 2110-2112

Представленное ниже видео управление было записано специально для данного веб-сайта с целью приятной демонстрации всего ремонта. Ремкомплект трапеции стеклоочистителя ВАЗ 2110 -. Надеюсь, что все показано доступно и понятно, чтоб разобраться мог даже новичок.

Если при ознакомлении с роликом у вас появились какие-либо вопросы либо препядствия, сможете обращаться в комментах под видео на моем канале YouTube. Ремонт трапеции стеклоочистителя ВАЗ 2110 — фото. Ну а ниже разглядим данный ремонт

в обыкновенном виде.

Ремонт стеклоочистителя

Для ремонта узла потребуются такие материалы и инструменты:

• набор головок и ключей;
• отвертки;
• жидкость WD-40;
• старые тряпки;
• ремкомплект трапеции в случае необходимости замены или ремкомплект стеклоочистителя ваз 2110;
• другие детали, требующие замены.

Чтобы отремонтировать стеклоочиститель, необходимо его разобрать:

1. Сначала нужно снять панель приборов.
2. Далее следует найти реле дворников ваз 2110, которое прикручено к кузову. Если оно не работает, его нужно заменить.
3. Желательно снять жабо, чтобы оно не мешало разборке узла.
4. Теперь нужно проверить предохранитель, который отвечает за работу привода дворников ВАЗ 2110.

На следующем этапе следует разобрать рулевую колонку, чтобы проверить переключатель. Если он имеет значительные повреждения, его нужно поменять (автор видео — «В гараже у Сандро»).

1. Далее необходимо демонтировать моторчик и проверить его. При необходимости замены меняется моторчик и моторедуктор стеклоочистителя в сборе.
2. Если поврежден бачок или насос стеклоомывателя, их нужно заменить.
3. Обязательно следует проверить размер и состояние щеток: они должны отвечать нормам, указанным в мануале. Их длина важна, так как они должны захватывать всю поверхность лобового стекла.

Фото отчет по снятию и установке трапеции дворников на ВАЗ 2110-2112

Когда все подготовительные моменты сделаны, то все будет выглядеть примерно следующим образом. Сверху стрелками показаны места крепления двух гаек:

Необходимо открутить их, разумеется.

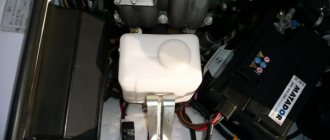

После этого отсоединяем хомут крепления расширительного бачка и подняв его немного вверх, отводим в сторону, чтобы получить доступ к третьей гайке крепления трапеции.

После этого гайку можно открутить, она находится в самом низу практически:

После того, как с этим справились, можно аккуратно проворачивая трапецию, извлекать ее с левой стороны, немного отгибая в сторону металлическую рамку ниже лобового стекла ( усилие нужно совсем небольшое — говорить о каком-либо реальном отгибании не имеет смысла! )

И поднимаем ее практически до конца, чтобы вынуть:

И остается только отсоединить штекер питания:

И теперь окончательно можно вынимать всю конструкцию трапеции и мотора дворников с боре. Если необходимо отсоединить и заменить один моторчик, то в принципе сложностей с этим не возникнет — достаточно открутить его и произвести замену.

Установка всех снятых деталей происходит в обратной последовательности. Стоит сказать о ценах данных запчастей. Стоимость трапеции в сборе с мотором на ВАЗ 2110 составляет порядка 2000-3000 рублей от производителя Автоваз. Публикация ‘Ремкомплект трапеции стеклоочистителя ВАЗ 2110’: Ремонт трапеции. Китайские аналоги около 2000 рублей.

Какие щетки выбрать

Определившись с размером дворников, не спешите покупать первую попавшуюся модель. Дело в том, что рынок автозапчастей сегодня переполнен подделками. Поскупившись на каких-то 100 рублей, вы можете приобрести дворники, которые эффективно проработают несколько дней, а после этого начнут скрипеть и пропускать воду. Лучше отдать предпочтение известным производителям, а покупку осуществлять в специализированном магазине. Что касается конструкции, то тут уже вам решать – приобретать «бескаркасники» или обычные. Главное, чтобы крепления подошли.
