Подогреватель тосола, установка подогревателя своими руками


31.05.2021 1 045 Двигатель

Автор:Иван Баранов

Подогрев двигателя своими руками можно изготовить на основе прогрева масла или антифриза. Для дизельного мотора эффективнее всего разработать обогрев отдельных элементов топливной системы, например, фильтра тонкой очистки или сепараторной конфигурации. Сделать в домашних условиях автономное устройство, работающее на солярке, бензине или газе не получится из-за сложности процесса и высокой пожароопасности самодельного агрегата.

[ Скрыть]

Собираем предпусковой подогреватель двигателя 220в своими руками

Способы подогрева двигателя.
Наша страна характеризуется сильными морозами в зимнее время, которые делают запуск двигателя автомобиля затруднительным. К примеру, для подготовки вашего транспортного средства к зимнему периоду бывает недостаточно заменить резину или провести капитальный ремонт, или замену аккумулятора. Предпусковой подогрев различных агрегатов способен решить эту задачу.

Чтобы завести без проблем ваше авто в холодное время года, стоит лишь соорудить предпусковой подогреватель двигателя своими руками, который гарантированно обеспечит безотказный запуск с первого раза. Автономный электрический подогрев – это общеизвестный способ прогрева тосола, который отвечает за запуск крутящего момента.

Подогрев.

Наши отцы и деды пользовались немного иными методами подогрева — прогревали двигатель паяльными и керосиновыми лампами, что, к слову, не всегда приводило к желаемому результату. Современный рынок готов предоставить вам заводской электрический подогреватель, но есть ли смысл платить приличные деньги, когда можно своими руками сделать устройство подогрева, мало чем уступающее магазинному аналогу? Итак, если разобраться, то автономный предпусковой нагреватель служит для подогрева поддона и жидкости для охлаждения двигателя — тосола или антифриза, согревая ее до такого уровня подогрева, при котором двигатель сможет завестись даже в условиях экстремально низких холодов.

Первый тип подогрева – это простое и примитивное устройство, внешне напоминающее электрический кипятильник. В Интернете можно найти фактически самые различные видео по сборке агрегата своими руками, чтобы поближе познакомиться с устройством подогревателя. Применение его предельно простое – вам лишь следует опустить его «под капот», а дальше он все сделает за вас. Если рассмотреть заводские и магазинные модели подогрева, то принцип их работы выглядит несколько сложнее, но результаты они показывают такие же, как и самодельное приспособление. Помимо своей полезности,электрический нагреватель имеет один большой недостаток — огромный расход электроэнергии подогрева (за одну ночь до 15 кВт).

Что касается 2-го типа подогрева, то он не только более эффективный и экономичный, но и более опасный и сложный. Речь идет о газовом нагревателе, который уже неоднократно зарекомендовал себя в двигателях, работающих на дизельном и бензиновом топливе. Как и электрический, газовый вариант подогревателя имеет свои подводные камни – наличие опасности внезапного возгорания. Известно множество ситуаций, при которых из-за нарушения правил монтажа подогрева автомобильными владельцами возникали целые пожары и возгорания в закрытых помещениях. Ввиду этих причин мы подробно остановимся именно на электрическом нагревателе 220в, а также расскажем, как его смонтировать подогрев своими руками.

Сборка и пусконаладка оборудования подогревателя

Одним из главных преимуществ при проведении подобных работ по выполнению сборки устройства подогрева является то, что все необходимые для изготовления своими руками материалы есть в наличии чуть ли не у каждого автомобильного владельца. Итак, вам понадобится:

  • Подогрев в спирали накаливания. За все время, пока автолюбители изобретали подобные механизмы и приспособления, чего только не увидел мир. К примеру, спираль накаливания ТЭН от старых электрических чайников станет отличным примером;
  • Бак из металла. Подойдет любая емкость из твердосплавного металла, к примеру, канистра небольшого объема;
  • Штуцера. К счастью, сегодня подобную деталь можно купить в любом розничном магазине сантехники, которых сейчас есть множество в каждом городе;
  • Распределительная коробка, найти которую вам помогут консультанты из магазина электрики.

Из всего вышеуказанного получают одно комплексное решение, что раз и навсегда избавит вас от проблем холодного запуска двигателя. Кстати, помимо своего основного предназначения, подобный подогрев двигателя своими руками гарантирует экономию топлива на длительном прогреве двигателя, а также обязуется продлить срок эксплуатации вашего мотора.

Установка нагревателя для поддона двигателя

Предпусковой электрический нагреватель охлаждающих жидкостей, работающий от сети в 220В, не требует профессионального вмешательства при установке, в отличие от газового подогрева. Также вам не понадобятся специальные инструменты или оборудование, а сам процесс при правильном подходе на займет более нескольких часов. Итак, можем выделить следующие этапы так называемой установки, которую проходит подогреватель:

  • Необходимо слить охлаждающую жидкость. То есть, двигатель полностью очищается от тосола или антифриза;
  • Затем следует убрать штатный списочный патрубок, который крепится посредством двух гаек;
  • Место патрубка монтируется специальная прокладка, а под нее ставится специальный хомут. Фиксируется данная конструкция при помощи 2 ранее открученных гаек;
  • Последним этапом станет наполнение бака с охлаждающей жидкостью.

Более того, иногда встречается автономный предпусковой подогреватель, установка и пусконаладка которого производится несколько иначе. Его придется врезать в топливный шланг своими руками, который следует к радиатору. К счастью, в сети есть множество видео, которые помогут провести работы по монтажу подогрева без ошибок. Важно, что подобные подогреватели надо монтировать под углом поддона, поскольку горизонтальный тип может привести к поломке.

Принцип работы


Самыми популярными являются подогреватели с помпой. Схема их работы проста и понятна каждому, кто имеет дело с автомобилями: топливо поступает в камеру сгорания, где находится топливно-воздушная смесь. Далее с помощью раскаленного штифта все это поджигается, нужен только совсем небольшой ток.
Достоинством такой системы является цикличность ее работы. Это обеспечивает хорошую экономию топлива. Принцип заключается в том, что при достижении требуемой отметки подогрев тосола постепенно уменьшается, и, в конце концов, переходит в ждущий режим. Когда температура упала, подогрев возобновляет свою работу.

Самодельный предпусковой подогреватель двигателя автомобиля Ваз

Зимой запуск замерзшей силовой установки вызывает много проблем у автовладельцев. Загустевшее масло, плохая испаряемость топлива, повышенное сопротивление в АКБ приводят к тому, что силовой агрегат очень неохотно заводиться. Но решение такой проблемы есть – установить и использовать предпусковые подогреватели. Эти устройства позволяют разогреть технические жидкости мотора, обеспечивая сравнительно легкий пуск мотора в сильный мороз.

Рынок автомобильных аксессуаров предлагает большое количество таких устройств. Но многие автовладельцы не особо спешат тратить деньги, предпочитая изготовить подогреватель двигателя своими руками. И это вполне возможно, по эксплуатационным показателям самодельные приборы не уступают заводским, а финансовые затраты будут значительно меньшими.

В целом, заводские и самодельные изделия используют один и тот же принцип. Для разогрева используются ТЭНы, то есть нагрев осуществляется электроэнергией, но вот воздействовать они могут как на антифриз, так и на масло. Также они могут работать от сети 220 В, или же быть автономными, работающими от бортовой сети авто (12 В). В каждом из этих устройств есть свои достоинства и недостатки.

Общие сведения

Если говорить простыми словами, то предпусковой подогреватель тосола – это печка, работающая на бензине или солярке. Для приобретения этого незаменимого в холодную пору устройства, вам достаточно знать объем двигателя своего авто

. Специалисты в автомагазине быстро подберут нужную модель, которая будет подходить именно к вашему автомобилю.

Если же у вас золотые руки, или вы просто более или менее понимаете в механике, вы с легкостью сможете сами собрать 12 вольтный подогреватель тосола и самостоятельно его подключить. В этом нет ничего сложного, главное четко следовать всем указаниям и рекомендациям.

Некоторые нюансы

Несколько об особенностях использования обоих видов подогревателей. Если взять обычный легковой автомобиль, то объем смазочного материала и охлаждающей жидкости не сильно отличается (в среднем масла заливается 3,5 литра, а антифриза – 4,5 литра). То есть, теоретически энергии для разогрева обеих жидкостей потребуется примерно одинаково. Но есть один нюанс – масло находится в одном месте – поддоне, а антифриз располагается по всей системе. Поэтому в случае с использованием устройства для разогрева охлаждающей жидкости, то требуется обеспечение циркуляции, а вот при нагреве масла этого не нужно.

И еще – антифриз необходимо достаточно сильно разогревать (хотя бы до 50-60 град.) масло же этого не требует, его можно лишь немного увеличить его температуру, чтобы повысить текучесть.

Из-за этих особенностей использовать для нагрева антифриза 12-вольтовый подогреватель не целесообразно, поскольку для должного подогрева потребуется очень много энергии. Поэтому автономные устройства в основном используются для воздействия на смазочный материал, а вот работающие от сети 220 В устанавливаются в систему охлаждения.

Далее рассмотрим, как изготовить предпусковой подогреватель своими руками на ВАЗ или любой другой автомобиль. Отметим, что вариаций самодельных устройств очень много, мы же опишем только два сравнительно простых в изготовлении прибора.

Функциональность

Подогреватели охлаждающей жидкости управляться могут на большом расстоянии посредством GSM-управления. Это особо характерно для устройств, которые работают от электросети 12 (24) В.

Использовать можно для этого смартфоны, планшеты и другие подобные устройства. Продолжительность работы подогревателя можно регулировать, задав необходимые параметры минитаймеру.

Производители

Среди них очень сложно выделить кого-то конкретно. Тем не менее согласно наблюдениям, на легковых и грузовых автомобилях устанавливают подогреватели тосола следующих производителей: Eberspache, Webasto и Hotstart а так же отечественного производителя компании Альянс.

Подогреватель антифриза 220 В

Первым будет подогреватель для антифриза, работающий от сети 220 В. Для его изготовления потребуется:

  • ТЭН;
  • Отрезки труб;
  • Сантехнические сгоны, тройники, переходники;
  • Материалы для герметизации соединений;
  • Хомуты;
  • Кабель с вилкой;
  • Изоляционные материалы;

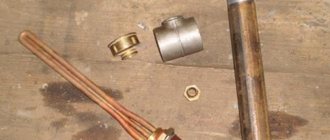

Ниже представлены сантехнические элементы, которые потребуются для сборки:

По поводу ТЭНа. Лучше всего приобрести ТЭН для водонагревателя (к примеру, «Ariston»), укомплектованный термостатом. Установить его в самодельное устройство будет не сложно, а в придачу можно будет регулировать диапазон нагрева. Что касается мощности, то для легкового авто подойдет ТЭН на 1,2-1,5 кВт.

Диаметр трубы и ее длину следует подбирать, исходя из размеров ТЭНа и его посадочной резьбы. Саму трубу следует брать толстостенную.

Для сборки устройства потребуется не так уж и много инструментов:

  • Слесарные тиски;
  • Метчики и плашки для нарезания резьб;
  • Набор ключей;
  • Угловая шлиф.машинка с отрезным кругом («болгарка»).

Подготовив все, можно приступать к работе. Сборка предпускового подогревателя делается так:

  1. Берем трубу, и делаем необходимые замеры с учетом имеющихся сгонов и тройников;
  2. В сантехнических тройниках обычно резьба уже проделана, поэтому в него можно сразу вкрутить ТЭН, используя герметизирующие материалы;
  3. На отрезке трубы нарезаем резьбы (с одной стороны внешнюю, с другой – внутреннюю);
  4. Вкручиваем в тройник подготовленный отрезок;
  5. С другой стороны в трубу вкручиваем переходник;
  6. Еще один переходник вкручиваем в третий вывод тройника;
  7. Присоединяем к ТЭНу кабель, соединения изолируем;

Преимущества

Предпусковой подогреватель антифриза или тосола – необходимая вещь в автомобиле, если вы хотите, чтобы ваш железный конь служил вам долго. Его преимущества очевидны:

  • Моментальное прогревание двигателя в любое время года, даже в самый лютый мороз.
  • Экономия времени.
  • Экономия топлива.
  • Увеличение качества работы двигателя.

Такой прибор подойдет для любой модели, его установка не займет много времени. Он будет незаменим, когда ваш автомобиль долгое время вынужден находиться на холоде или в неотапливаемом помещении. В случае поломки, если вы собирали подогреватель, можно самому определить что случилось, и устранить неприятность без посторонней помощи

. А можно обратиться в ближайшую станцию технического обслуживания, где вам в короткое время окажут качественную помощь.

При эксплуатации стоит придерживаться общих правил, таких как своевременный техосмотр, правильная замена тосола и антифриза, своевременное устранение поломок.

Ответственно относитесь к своей машине, и она прослужит вам очень долго.

Устройство для подогрева масла на 12 В

Теперь рассмотрим, как сделать подогреватель двигателя 12 вольт своими руками. В этом случае устройство будет использоваться для подогрева смазочного материала. Располагаться он будет в поддоне. Причем для этого не нужно делать каких-либо отверстий в нем, поскольку подогреватель масла будет вкручиваться вместо сливной пробки.

Для его изготовления потребуется:

  • Трубка небольшого диаметра;
  • Нихромовая проволока 0,6 мм, общей длиной 2 м (в виде спирали);
  • Керамические изоляторы;
  • Текстолитовые шайбы и втулки;
  • Мелкие соединительные элементы (болтики и гайки к ним);
  • Сливная пробка;

Сборка подогревателя не сложная, но потребуется выполнение токарных работ.

Делается подогреватель так:

  1. В сливной пробке со стороны резьбы проделываем отверстие (не сквозное, до торца должно оставаться примерно 5 мм) диаметром 13 мм, и нарезаем в нем резьбу М14;
  2. Затем нужно проделать сквозное отверстие 8 мм. В это отверстие вставляем текстолитовую трубку соответствующего размера;
  3. Для изготовления потребуется отрезок трубки 12-13 см с наружным диаметром 14 мм. С одной стороны наносим наружную резьбу М14;
  4. С одной стороны к нихромовой спирали прикручиваем длинный болт с гайкой. Накидываем на него текстолитовую шайбу и вставляем в отверстие пробки. С другой стороны накидываем еще одну шайбу, а затем все фиксируем гайкой. Это будет «плюсовой» вывод, поэтому собирая все, необходимо проследить, чтобы устанавливаемый болт нигде не касался тела пробки;
  5. Поверх на спираль надеваем керамические изоляторы;
  6. Ко второму концу тоже прикручиваем болт с гайкой;
  7. В трубку вставляем спираль с изоляторами, а затем ее вкручиваем в отверстие с резьбой, проделанное в пробке;
  8. Второй коней трубки необходимо заглушить пробкой. При этом следует сделать так, чтобы болтик на конце спирали постоянно контактировал с пробкой (его можно припаять);
  9. Герметизируем изделие. Для этого пробку и место соединения трубки лучше пропаять;

Ниже представлена более наглядная схема подогревателя:

Собрав все, остается только установить и подключить подогреватель поддона. В монтаже ничего сложного нет, вкручиваем изделие вместо сливной пробки и все.

Для питания потребуется проложить провод от АКБ (только «+», поскольку «-» — сам поддон). При этом также понадобиться в схему установить выключатель и предохранитель на 10 А. Такой подогреватель удобен тем, что не требует сторонних источником питания и им воспользоваться можно везде. Но стоит отметить, что в процессе работы он достаточно сильно расходует заряд АКБ, поэтому больше чем на полчаса его включать не стоит.

Выше описаны только два метода изготовления предпускового подогревателя для ВАЗ. На деле схем изготовления больше, да и зная принцип работы, можно разработать свое устройство с какими-то иными конструктивными особенностями.

Подогрев топливного фильтра сепараторной конструкции

Важно знать

Для изготовления подогревателя топливного фильтра сепараторной конфигурации дизельного двигателя понадобится токарный станок.

При установке нагревателя на фильтры сепараторных конструкций придется демонтировать сливной узел, предназначенный для удаления воды из отстойника. Если убрать это устройство, то в будущем он должен заправляться только качественным горючим.

Что потребуется?

Для выполнения задачи потребуется:

  • комплект гаечных ключей;
  • кабеля для соединения нагревателя;
  • отрезок металлической трубки для производства втулки;
  • четырехконтактное реле;
  • тумблер;
  • токарный станок.

Алгоритм действий

Пошаговое руководство:

  1. Стальная втулка вытачивается до нужного диаметра. Внешняя часть изделия должна быть по размеру аналогичной клапану слива.
  2. Используя дрель, просверливается центральное отверстие.
  3. На трубе нарезается внутренняя и внешняя резьба. Наружный шаг должен соответствовать диаметру сливного компонента, а внутренний — резьбе на свечах накаливания.
  4. Производится сборка полученного изделия со свечей. Данная конструкция устанавливается в корпус сепаратора, ее надо максимально надежно закрутить. Саму форму устройства придется подкорректировать, поскольку на шестиграннике необходимо сделать шпильку. Для выполнения задачи нужно приварить сбоку винт либо болт.
  5. Затем осуществляется укладка кабеля. На плюсовой электроцепи необходимо поставить выключатель (тумблер), а также четырехконтактное реле. Линию следует защитить с помощью предохранителя, чтобы исключить возможные замыкания и скачки.
  6. Производится подключение двух контактов. Отрицательный выход «массы» надо подсоединить ко втулке, а плюсовой — к свече накаливания. После подключения выполняется проверка работы системы.

ИЗГОТОВЛЕНИЕ НАГРЕВАТЕЛЯ

Для изготовления подогревателя мне понадобились: обрезок тонкостенной трубы 080 мм, два патрубка 20 мм, листовой металл, нихромовая спираль и помпа от «Газели».

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

Сначала я отпилил от трубы кусок длиной 80 мм. Из листового металла толщиной 1 мм вырезал два диска по внутреннему диаметру трубы (фото 1) и две пластины, которые вварил в диски для увеличения теплообмена (фото 2).

Самое сложное — сварить теплообменник. Делать это желательно сварочным аппаратом для кузовных работ или газовой сваркой, чтобы можно было положить сплошной шов.

Можно также запаять оловом, используя мощный паяльник. После сварки или пайки обязательно надо проверить водой сборку на герметичность. Обратите внимание, что пластины расположены перпендикулярно потоку охлаждающей жидкости (фото 3).

В качестве электроизоляции я использовал листовой асбест (фото 4), вложил два кружка внутрь теплообменника с обеих сторон (фото 5).

Для нагревателей подойдёт любая нихромовая спираль (фото 6). Отмеряем два куска с сопротивлением 2,5-4 Ом (замеряем мультиметром). Чем сопротивление отрезка спирали меньше, тем больше она будет нагреваться, но при этом возрастает риск перегрева и, как следствие, перегорания спирали. Из толстого паронита вырезаем два диска по внутреннему диаметру теплообменника, на которые и крепим болтиками М4 спирали.

С обратной стороны на эти же болтики крепим провода питания (фото 7). Болтики затягиваем как можно сильнее, чтобы уменьшить переходное сопротивление.

Для окончательной сборки вырезаем из листового металла две крышки с ушками (фото 8)( которые стягиваем шпильками 05 мм (фото 9).
