Тормозная система обеспечивает безопасность автомобиля. Одна из главных составляющих этой системы — тормозные колодки. От их надёжности и качества зависит эффективность торможения. Колодки имеют определённый ресурс, поэтому необходимо периодически проводить их проверку и замену.
Для чего служат
При нажатии на педаль тормоза давление в гидравлической системе увеличивается и колодки прижимаются к поверхности тормозного диска или барабана. Конструктивно тормозная колодка представляет собой пластину, на которой закреплена накладка из специального материала. В его составе присутствуют разные компоненты: специальные каучуки и смолы, керамика, волокна на основе синтетики. Состав может отличаться в зависимости от производителя. Главные требования, которым должна соответствовать накладка — высокая износостойкость и способность выдерживать высокие температуры, стойкость к разрушениям, но при этом материал должен вызывать минимальный износ тормозного диска.
Какие бывают
На ВАЗ 2106, как и на другой «классике», спереди установлены дисковые тормоза, а сзади — барабанные.
Передние тормоза
Система торможения передка выполнена следующим образом:
- На ступице закреплён тормозной диск.
- Суппорт фиксируется к поворотному кулаку подвески и удерживает два рабочих цилиндра.
- Тормозные колодки расположены между диском и цилиндрами.
При нажатии на педаль тормоза поршни выдвигаются из цилиндров, надавливают на колодки и зажимают тормозной диск между собой. В результате автомобиль постепенно замедляется. Чем большее усилие прилагается к педали тормоза, тем сильнее колодки зажимают диск.
Колодки передних тормозов плоские и по сравнению с задними имеют меньшие размеры.
Задние тормоза
Барабанные тормоза на ВАЗ 2106 состоят из непосредственно барабана, двух колодок, гидроцилиндра и пружин, расположенных под барабаном. Накладки колодок фиксируются при помощи заклёпок или клеевого состава. Нижней частью колодки упираются в опоры, а верхней — в поршни цилиндра. Внутри барабана они стягиваются посредством пружины. Для свободного вращения колеса, когда остановка автомобиля не требуется, между колодками и барабаном есть зазор.
Когда водитель нажимает на педаль тормоза, в рабочий цилиндр подаётся жидкость, что приводит к расхождению колодок. Они упираются в барабан, тем самым вызывая замедление вращения колеса.
Какие лучше
Владельцы «Жигулей» нередко сталкиваются с вопросом выбора тормозных колодок. Современный рынок автозапчастей предлагает изделия разных производителей. Детали отличаются как по качеству, так и по стоимости. На автомобили ВАЗ можно устанавливать тормозные колодки следующих марок:
- Ferodo (Великобритания). Лучшая продукция для тормозных систем, которую сегодня можно найти на рынке автомобильных запчастей. Изделия отличаются высоким качеством, поскольку изготовлены из надёжных материалов.
Цены на тормозные колодки на ВАЗ 2106 начинаются с 350 р. (АвтоВАЗ) и доходят до 1700 р. (ATE).
Регулировка тормозов
Чтобы правильно выполнить операции по регулировке тормозов задних колес и ручного тормоза, можете воспользоваться следующими рекомендациями:
- подготовьте необходимый для этого случая инструмент: ключ рожковый 13 мм., пассатижи, ключ комбинированный для крепления колес, ключ накидной 17 мм. и щуп 0,1-0,15 мм.
- установите автомобиль на эстакаду или смотровую канаву
- снимите колпаки задних колес и ослабьте болты крепления колес
- вывесите заднюю часть автомобиля и установите подставки
- выверните болты крепления колес и снимите колеса.
Следует напомнить, что выполнение описываемой операции достаточно неудобно, так как требуется помощник, который во время проверки тормозов должен находиться в автомобиле и выполнять ваши несложные команды.
В случае если такой помощник найден, он по вашей команде должен нажать на педаль тормоза, а вы в это время, вращая барабан, определяете, соприкасаются ли колодки с зеркалом барабана.
В случае если требуется регулировка необходимо:
- удерживая колодки прижатыми, поворачивайте гайку регулировочных эксцентриков 1 и 2 до их соприкосновения с колодками
- отпустив педаль тормоза, поверните гайки в обратную сторону примерно на 10° так, чтобы зазор между колодками и зеркалом барабана был 0,10 — 0,15 мм.
- щупом проверьте установленный зазор
- для большей уверенности резко 3 — 4 раза нажмите на педаль тормоза и вновь проверьте зазор. При необходимости регулировку следует повторить
- установите колеса, заверните болты крепления их и проверьте легкость вращения. Колеса должны вращаться совершенно свободно.
Схема регулировки зазора между колодками тормозов и тормозным барабаном
Бывают случаи, когда требуемый зазор между колодками и барабаном установить не удается. Это служит симптомом чрезмерного износа тормозных колодок, которые следует заменить на новые.
Замену накладок производят, естественно, при снятых барабанах. Снять тормозной барабан даже в условиях станции технического обслуживания — достаточно трудоемкая операция.
Дело в том что в процессе эксплуатации в результате электрохимической коррозии, барабан, отлитый из алюминиевого сплава, как бы «приваривается» к буртику фланца полуоси, изготовленной из стали. Известны многочисленные рекомендации и советы, как быстрее снять барабан.
Следует напомнить, что применение различного вида съемников не дает желаемого результата, более того, съемник чаще всего ломает буртик барабана.
Проще всего для снятия барабана использовать два крепежных болта 1, которые вворачивают в технологические отверстия 2 до отделения барабана. Однако, как показала практика, такой способ эффективен в случае, когда автомобиль «молодой», т. е. пробег его составляет 3 — 5 тыс. км.
Если указанным способом снять барабан не удается, в качестве крайней меры можно предпринять следующее:
- вывернуть направляющие штифты из барабана
- смазать посадочное место барабана на полуоси моторным маслом, запустить двигатель и нажать на педаль тормоза
- включить первую передачу.
С помощью описанных манипуляций практически всегда удается освободить барабан, так как удерживаемый колодками он стоит на месте, а полуось вращается.
Вращаясь, полуось издает очень неприятный пищащий звук, однако по истечении 10 — 15 с двигатель можно выключить, отпустить педаль тормоза и снять барабан.

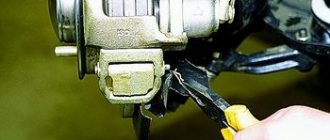

Замена колодок на дисковых тормозах
Чтобы снять старые тормозные колодки и установить на их место новые придется поднять автомобиль с помощью домкрата или специального подъемника:
- Для начала откручиваем колесо автомобиля.
- Затем, с помощью гаечного ключа ослабляем болты суппортов, а после, их полностью выкручиваем.
- Что полностью снять суппорт потребуется отсоединить его от тормозных трубок, которые удерживают его на месте. Не дайте суппортам повиснуть на этих трубках, придерживайте его рукой. Если это допустить, то можно полностью повредить тормозную систему, что приведет в дороге к неисправимым последствиям. Необходимо убедиться, что тормозные трубки находятся в свободном состоянии и не помешают в процессе работы. Сами колодки находятся внутри суппортов и могут крепиться различными способами.
- Вытаскиваем старые колодки из суппорта и при желании смотрим на их износ. После проделанной работы необходимо собрать всё компоненты воедино.
- Ставим новый комплект обратно в суппорт. Учитывая то, что толщина новых колодок может в достаточной мере отличаться от старых, необходимо проделать дополнительную процедуру. В суппорте стоит поршень, за счет которого колодка и прижимается к тормозному диску. Его теперь надо приспособить к новым колодкам, сбросив его в первоначальное положение. И только после этого механизм устанавливать на свои места. Чтобы упростить себе задачу, откройте капот и немного приоткройте крышку с бачка тормозной жидкости, ведь если этого не сделать, то будет создаваться давление, мешающее поставить поршень на место. После установки поршня в нужном положении, лучше всего закрутить обратно крышку бачка с тормозной жидкостью, чтобы не дать возможности влаги или пыли попасть вовнутрь.
- Теперь ставим суппорт с новым комплектом колодок на тормозной диск.
- Закручиваем болты обратно и убеждаемся, что вся система работает исправно. Для этого нажимает на педаль тормоза несколько раз. Осматриваем место ремонта. Всё болты должны быть тщательно закручены, стоять на своих штатных местах, тормозные трубки не зажаты и не перекручены.
- Далее ставим колесо на место, опускаем автомобиля на землю.
Замена задних тормозных колодок на автомобилях ВАЗ 2101-2107
Причины по которым следует приступать к замене задних тормозных колодок на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика:
- толщина накладок задних тормозных колодок менее 2мм
- накладка одной из колодок оторвалась от металлической поверхности ( тормозные колодки меняются всегда комплектом ).
- попадание масла или тормозной жидкости на накладки.
Перечень инструмента и выбор места проведения работы по замене задних тормозных колодок на автомобилях Ваз-2101-2107, Классика. Здесь все просто. Работу лучше проводить на смотровой яме или подъемнике, по двум причинам — удобный доступ к механизму регулировки стояночного тормоза и возможность быстро снять прикипевший задний тормозной барабан. Арсенал необходимого инструмента: молоток, пассатижи, накидные (торцовые) ключи на 12, 13 и 7. Также, будет полезен специальный крючок для снятия и установки стяжных пружин задних тормозных колодок . Такое приспособление можно сделать самому или купить на авторынке его аналог. Да, можно обойтись и без него, используя отвертку или пассатижи, но нервов будет потрачено гораздо больше.
Ваз 2106 замена задних тормозных колодок
Тормозные колодки замещайте новыми, если толщина накладок равна или меньше 1,5 мм. Помимо того, не разрешается замасливание накладки, нарушение скрепления накладки с основанием, сколы и некоторые дефекты плоскости тормозной накладки. При присутствии предписанных изъянов тормозную колодку подмените.
Замену задних тормозных колодок надлежит проводить на автомобиле ваз 2106 с вывешенными задними колесами (на подъемнике или автомобиле, поднятом на домкрате и установленном на опоры). Рычаг ручного привода тормоза обязан быть опущен до ограничения вниз (автомобиль расторможен). Задние тормозные колодки замещайте только комплектом (с обеих сторон автомобиля).
Для замещения задних тормозных колодок на автомобиле ваз 2106 вам понадобятся: штангенциркуль, молоток, ключ «на 8», «на 17», прошивка (бородок) или отвертка, напильник, две монтажные лопатки, пассатижи, ключ для гаек колес, домкрат, опоры. 1. Демонтируйте тормозной барабан (см. «снятие и монтаж тормозного барабана»). 2. Очистите тормозной механизм щеткой и ветошью от грязи и продуктов изнашивания тормозных колодок.
Предостережение Недопустимо использование для очистки тормозов бензина, дизельного топлива или каких-либо других минеральных растворителей.
Замена задних тормозных колодок ВАЗ 2107
Снятие
Это можно делать как на яме, так и на подъемнике. Главное получить доступ к торсу ручного тормоза. Ставим «башмаки» под передние колеса и начинаем.
Важно! Чтобы поменять задние колодки нужно снять барабан, а чтобы это сделать, нельзя автомобиль ставить на ручной тормоз, поднимать рычаг ручника в верхнее положение. В этом случае они разведутся в разные стороны, прижмутся к стенкам барабана и снять его не получиться.
Если меняете колодки, не важно передних тормозов или задних, всегда меняйте их парой – на двух колесах одной оси. Таким образом, будет равномерный износ, тормозить колеса будут с одинаковой эффективностью. В противном случае при экстренном торможении вас может развернуть.
- Отпускам трос регулировки натяжения ручного тормоза.
Это нужно, чтобы колодки не были разведены. Даже небольшое разведение может привести к трудностям снятия тормозного барабана. Напомним, регулировочные гайки троса находятся под машиной, в центе под днищем. Их легко найти, от передней части авто идет один трос, через эти гайки он раздваивается на два задних колеса.
- Вывешиваем колесо, ставим упоры под передние колеса, снимаем колесо
- Зачищаем место контакта барабана с полуосью от грязи и ржавчины.
Можно использовать щетку по металлу или нож. Заливаем это место WD-40, если ее нет – изготавливаем ВД-шку своими руками, ждем.
- Выкручиваем направляющие штифты и пытаемся снять барабан с полуоси.
Зачастую нас ждет облом на этом этапе. Он может хорошо «прикипеть» и сниматься не захочет. В тяжелых случаях он даже не шевелиться, нет никого люфта. Что делать в этом случае?
Существует народный метод . Чтобы хоть немного расшевелить барабан и сорвать его с полуоси, нужно завести авто и разогнать машину на второй передачи как можно сильнее и резко нажать на тормоз. В большинстве случаев барабан сорвется с полуоси, иногда вылетает в сторону движения колес.
Переходим ко второму этапу снятия . Барабан имею люфт, шатается, крутится вокруг оси, но не желает слазить с механизма тормозов. В этом случае можно применить ударный инструмент – молоток или использовать болты, в качестве съемников.
Первый вариант – более жесткий , есть шанс повредить барабан или расколоть его на части. Залазим в яму, берем деревянный брусок, подставляем его к краям барабана и молотком простукиваем по нему. Сделать пару ударов с одной стороны, провернули барабан, сделали с другой стороны несколько точных ударов. Таким образом, он будет постепенно слазить с тормозных колодок. Главное, чтобы он не пошел на перекос и не поймал клина.
Второй вариант – болты, как съемники . При откручивании направляющих штифтов обратите внимание на технологические отверстия в барабане. Они, в отличие от отверстий для штифтов, имеют резьбу. Подбираем болты нужного диаметра, обычно это на «13», вкручиваем. Начинаем равномерно подтягивать их. Они упираются в полуось, закручиваем их далее. Они по резьбе стягивают барабан с тормозного механизма.
Важно! Второй вариант можно применять, если в барабане есть люфт и он свободно вращается вокруг полуоси. В противном случае, можно «свернуть» голову болтам, не добившись результата.
Видео, как снять тормозной барабан, способ 1 — тяжелый случай:
Видео, как снять «прикипевший» барабан при помощи болтов в качестве съемников (Способ 2):
- Снимаем шайбы опорных чашек.
Для удобства демонтажа, рекомендуется начинать с колодки без рычага ручного тормоза. Прокручиваем верхнюю шайбу до совпадения штифта с прорезью в ней.
Замена задних тормозных колодок ВАЗ 2113, 2114, 2115
Безопасное и комфортное движение на автомобиле ВАЗ 2113, 2114, 2115 во многом зависит от задних тормозных колодок, замену которых необходимо проводить своевременно, не доводя их до состояния полного износа.
В зависимости от своего качества, колодки имеют заметно долгий срок эксплуатации, поэтому стоит выбирать новые запчасти, прошедшие сертификацию автопроизводителя и имеющие его артикулы.
Список необходимых запчастей и инструмента для работы
Подбирая новые детали для замены задних тормозных колодок на ВАЗ 2114, видео инструкция по этапу работ приведено в конце статьи, стоит обратить внимание на наличие оригинальных артикулов следующих запчастей:
- Набор задних колодок (арт. 2108 – 3502090 — 55)
- Тормозные барабаны (арт. 2108 – 3502070) которые могут понадобиться в случае сильной выработки старых деталей из-за долгого срока эксплуатации
Замена деталей не требует наличие специализированных инструментов, все работы проводятся с применением самых обычных наборов, а именно:
- баллонный ключ;
- домкрат;
- набор отверток;
- головка на 12 мм и вороток;
- плоскогубцы;
- съемник задних тормозных барабанов при наличии, или можно воспользоваться молотком;
- защитные перчатки.
Приобретя все необходимые новые запчасти и инструмент, провести весь ремонт своими руками не доставит проблем и поможет сэкономить финансы, так как на конец 2021 года, замена задних тормозных колодок в официальных автосервисах Лада стоит от 1500 до 2000 рублей, а в частных ремонтных мастерских, эта услуга обойдется примерно в 1000-1200 рублей.
Этапы самостоятельной работы
Внимательно изучив нижеприведенные этапы работ по замене колодок, любой автовладелец поймет, как починить данную поломку и продолжить безопасно эксплуатировать свою машину, а именно следующее:
- Автомобиль загоняется на ровную поверхность в помещение желательно со смотровой ямой. Тут важным моментом является то, что необходимо подождать некоторое время для остывания тормозных барабанов, во время езды они и постоянного торможения, они нагреваются и для проведения работы, им надо остыть.
- Подложив под переднее колесо противооткатный упор, ослабеваем болты крепления колеса баллонным ключом, домкратим машину, и полностью его демонтируем.
- Сняв колесо, приступаем к демонтажу тормозного барабана, предварительно проверив, не стоит ли автомобиль на ручном тормозе, иначе это доставит большие трудности при его снятии и может привести к механической поломки детали. Барабан крепится к задней ступице двумя болтами на 12 мм, откручиваем их, обрабатываем посадочное место корщеткой и специализированным съемником демонтируем его. При отсутствии съемника, можно воспользоваться молотком, через деревяшку простукиваем его с обратной стороны, постоянно вращая после каждого удара.
После снятия барабана, необходимо ослабить натяжения тросика стояночного тормоза, делается это на специальном регулировочном штифте, расположенном под днищем машины, рядом со средней частью глушителя
Ослабив трос ручника, приступаем к снятию тормозных колодок. В первую очередь вытаскиваем фиксирующий шплинт на штифте механизма стояночного тормоза на задней колодке, далее отжимаем фиксирующую пружину (солдатик так называемый), снимаем с нижней части колодки нижнюю и верхнюю возвратные пружины, распорную планку тормозного механизма и вынимаем старые, изношенные колодки со своих посадочных мест тормозного цилиндра.
- Сняв старые колодки, и внимательно осмотрев тормозной цилиндр барабан на наличие выработки, необходимо тщательно зачистить от застарелой грязи защитный щиток и все посадочные места новых деталей. Далее приступаем к установке новых колодок, желательно весь тормозной механизм собрать заранее (распорную планку и верхнюю возвратную пружину) и после этого монтировать все на посадочные места. Аккуратно установив новые колодки, фиксируем их нижней пружиной и солдатиками, после чего монтируем обратно тормозной барабан и все ранее снятые детали. Собрав полностью одну сторону, приступаем к замене колодок со второй стороны, выполняя все этапы заново.
- Поменяв колодки, приступаем к регулировке ручного тормоза, натягивая тросики до тех пор, пока рычаг в салоне автомобиле не будет подниматься на две трети вверх или до четырех щелчков его трещетки.
Снимаем старые
Поддомкрачиваем заднее колесо ВАЗ 2107 и снимаем его. Предварительно необходимо принять необходимые меры безопасности: установить под колеса башмаки, подставить под кузов страховочную подпорку. Эта задача, как правило, не вызывает затруднений. Дальше будет немного сложнее. Случается, тормозной барабан прикипает к полуоси, и снять его стандартными средствами невозможно.
В таком случае барабан «срывают» — выкручивают направляющие, заводят автомобиль, включают передачу и повышают обороты, после чего резко нажимают на тормоз.
Будьте очень осторожны при выполнении этой операции – обеспечьте надежную фиксацию автомобиля ВАЗ 2107, чтобы он не сорвался с домкрата.
- Снимаем тормозной барабан и проверяем состояние накладок тормозных колодок. Кроме износа может иметь место частичный обрыв накладок, так как в отличие от передних, задние не являются цельными. Определяем, нужна ли замена одной или обеих колодок.
- При помощи плоской отвертки снимаем нижнюю стягивающую пружину;
- Плоскогубцами снимаем пружинные фиксаторы с направляющих, проворачивая их до совпадения прорезей;
- Надавливая отверткой на один из концов верхней пружины, снимаем ее.
Это последнее действие, после которого колодки ничто больше не держит, и они падают.
AUTOFIZIK.RU / авторемонт
Колодки задних колес заменяем в случае их повреждений, замасливания и износе накладок до толщины менее 1 мм. Барабан заменяем при его повреждении, трещинах, а также износе рабочей поверхности до диаметра более 283 мм. Одновременно заменяем все четыре колодки задних колес. Снимаем задние колеса.
В случае тугой посадки или «прикипания» барабана к ступице, можно спрессовать его, ввернув три болта М10 в специальные отверстия.
ВНИМАНИЕ Тормозные барабаны протачиваются в сборе со ступицами, поэтому устанавливаем снятые барабаны только на свои прежние места. Новые барабаны перед установкой на автомобиль заводская инструкция рекомендует проточить в сборе со ступицей. Нельзя нажимать на педаль тормоза после снятия тормозного барабана.
Крючком или тонкими плоскогубцами вынимаем конец стяжной пружины из отверстия в задней тормозной колодке.
Удобнее использовать для этого специальное приспособление.
С внутренней стороны тормозного щита одной рукой нажимаем на шляпку стержня задней тормозной колодки, другой рукой на чашку, сжимая пружину. Поворачиваем чашку пружины на 90°. При этом прорезь на чашке совместится с наконечником оси. Снимаем чашки с пружиной.
Вынимаем из отверстия в тормозном щите стержень.
Повернув заднюю колодку, снимаем нижнюю стяжную пружину.
Выводим рычаг стояночного тормоза из наконечника троса.
Аналогично снимаем крепление передней тормозной колодки к тормозному щиту, и снимаем переднюю колодку.
Снимаем с колодки стяжную пружину и пружину с распорного стержня.
Ключом «на 17» отворачиваем гайку крепления стержня к колодке…
…и снимаем детали механизма регулировки стояночного тормоза.
Плоскогубцами расшплинтовываем гайку крепления рычага стояночного тормоза.
Придерживая ключом «на 17» болт крепления, таким же ключом отворачиваем гайку,…
…вынимаем болт и снимаем детали крепления рычага стояночного тормоза к колодке.
Переставляем снятые детали на новые колодки. Устанавливаем новые тормозные колодки в обратной последовательности, после чего регулируем зазор между колодками и тормозным барабаном (см. Регулировка привода стояночного тормоза). Устанавливаем барабан, смазав его посадочный поясок смазкой ШРУС-4 или графитной смазкой.
ВНИМАНИЕ Тормозной барабан на ступицу устанавливается только в одном положении, так как отверстия под винты выполнены с переменным по окружности шагом.
Устанавливаем колеса и несколько раз нажимаем на педаль тормоза для самоустановки элементов тормозных механизмов.
Последовательность действий при замене задних колодок
Подготовительный этап: набор автомобильных инструментов, ветошь, жидкость для удаления наслоений, новый трос стояночного тормоза, смазка на графитной основе.
- Машину устанавливаем на смотровую яму, фиксируем передние колеса противооткатными башмаками, снимаем заднее колесо;
- Под низом отвинчиваем (распускаем) трос ручника для удобства проведения профилактических работ;
- Аккуратно простукиваем молотком направляющие болты барабана. В процессе эксплуатации, монтажа / демонтажа болты прикипают, плохо отвинчиваются. Если постукивание не помогло — оросите жидкостью для удаления наслоений, подождите 10 минут, после чего приступайте к отвинчиванию;
- После снятия крышки барабана обращаем внимание на положение рычага стояночного тормоза. Если он расположен не возле рычага, значит, он закушен и подлежит обязательной замене. Если проигнорировать данный сигнал, то установить барабан в штатное положение будет проблематично;
- Снимаем верхнюю прижимную пружину, нажимаем на опору стойки, проворачиваем ее до момента полного совпадения с прорезью. Снимаем две чашки, пружину со стойки;
- Отсоединяем хвостовик троса от рычага ручника. Зачищаем диск от грязи, наслоений, ржавчины;
- Проводим дефектовку тормозного цилиндра, сальников. При наличии следов износа, утечки, деформации заменяем новым ремкомплектом;
- С прежних колодок снимаем рычаг стояночного тормоза, вытаскиваем шплинт, шайбу;
- Обращаем внимание, что левый и правый рычаги разные, невзаимозаменяемые. Далее необходимо поставить распорную планку, развести колодки. При правильной установке проушины стоят вертикально;
- Заводим новый трос, фиксируем его в проушине;
- Устанавливаем новые колодки, собираем конструкцию в обратной последовательности. Если возникли трудности с установкой — лучше посмотрите видео, представленное в данной инструкции.
Завершающий этап: регулировка и натяжение рычага ручного тормоза. В соответствии с требованиями руководства по эксплуатации, ручник должен зажимать колодки уже на 5 – 6 щелчке. Превышение нормы указывает на ослабление, понижение — на чрезмерное натяжение.
Замена задних тормозных колодок на ВАЗ 2107
- 33 1 31k
- 101 0 126k
В данном фото отчёте подробно показано как своими руками произвести замену задних тормозных колодок на автомобиле ВАЗ 2105, 2106, 2107. Причины замены освещать не будем. Периодичность замены тормозных колодок зависит в первую очередь от владельца автомобиля и характера его вождения, а также от качества материала из которых сделаны колодки.
Список необходимых инструментов для замены выглядит так:
- плоскогубцы;
- длинные плоскогубцы;
- пара отвёрток (плоская и крестообразная).
Инструкция по замене тормозных задних колодок ВАЗ 2107
- Освободить нижнюю пружину.
- Повернуть шплинты, фиксирующие колодки, чтобы они совпадали с прорезями.
- Выпрямить и вытащить шплинт рычага ручника.
- Отверткой надавить и сбросить верхнюю пружину.
- Освободив колодки, снять рычаг ручника.
- Установка в обратном порядке.
Итак, прежде чем приступать к выполнению работы, необходимо поднять домкратом заднюю часть автомобиля, снять колесо и тормозной барабан. После чего нам открывается вот такая картина.
Первым делом необходимо освободить нижнюю пружину. Сделать это довольно просто, просто поддеть и сдернуть ее вниз отверткой, как показано на фотографии ниже
Далее можно плоскогубцами взяться за «шплинты», которые фиксируют колодку, и повернуть их таким образом, чтобы они совпали с прорезями шайбы.
Такую же процедуру проводим со второй стороной. Затем выпрямляем и вытаскиваем плоскогубцами шплинт, который держит рычаг ручника
Теперь можно плоской отверткой надавить с определенным усилием на верхнюю пружину, чтобы она соскочила
После чего колодки сами по себе падают.Теперь остается снять рычаг ручного тормоза и все готово. После чего покупаем новые задние колодки и производим замену.
