Как определить состояние свечей зажигания по внешнему виду

Диагностика работы двигателя по состоянию свечей

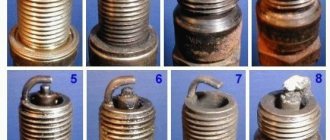

На фото №1 изображена свеча, вывернутая из двигателя работу которого можно считать отличной. Юбка центрального электрода имеет светло-коричневый цвет, нагар и отложения минимальны. Полное отсутствие следов масла. Владельцу данного мотора можно только позавидовать, и есть чему это экономичный расход топлива и отсутствие необходимости доливать масло от замены до замены.

На фото №2 типичный пример свечи от двигателя с повышенным расходом топлива. Центральный электрод покрыт бархатисто-черным нагаром. Причин тому несколько: богатая воздушно-топливная смесь (неправильная регулировка карбюратора или неисправность инжектора), засорение воздушного фильтра.

На третьем фото наоборот пример чрезмерно бедной воздушно-топливной смеси. Цвет электрода от светло-серого до белого. Здесь есть повод для беспокойства. Езда на слишком обедненной смеси и при повышенных нагрузках может стать причиной значительного перегрева, как самой свечи, так и камеры сгорания, а перегрев камеры сгорания прямой путь к прогару выпускных клапанов. Юбка центрального электрода свечи изображенной на фото

№4 имеет характерный красноватый оттенок, этот цвет можно сравнить с цветом красного кирпича. Это покраснение вызвано работой двигателя на топливе содержащем избыточное количество присадок имеющих в своем составе металл. Длительно использование такого топлива приведет к тому, что отложения металла образуют на поверхности изоляции токопроводящий налет, через который току будет легче пройти, чем между электродами свечи, и свеча перестанет работать.

Фото № 5. Свеча имеет ярко выраженные следы масла особенно в резьбовой части. Двигатель с такими свечами после длительной стоянки, имеет обыкновение после запуска «троить» некоторое время, а по мере прогрева работа стабилизируется. Причина этого неудовлетворительное состояние маслоотражательных колпачков. Налицо повышенный расход масла. В первые минуты работы двигателя, в момент прогрева, характерный бело-синий выхлоп.

Свеча на фото № 6 вывернута из неработающего цилиндра. Центральный электрод, его юбка покрыты плотным слоем масла смешенного с каплями несгоревшего топлива и мелкими частицами от разрушений, произошедшими в этом цилиндре. Причина этого — разрушение одного из клапанов или поломка перегородок между поршневыми кольцами с попаданием металлических частиц между клапаном и его седлом. В данном случае двигатель «троит» уже не переставая, заметна значительная потеря мощности, расход топлива возрастает в полтора, два раза. Выход один — ремонт.

Фото № 7 это полное разрушение центрального электрода с его керамической юбкой. Причиной данного разрушения мог стать один из перечисленных ниже факторов: длительная работа двигателя с детонацией, применение топлива с низким октановым числом, очень раннее зажигание, и просто бракованная свеча. Симптомы работы двигателя такие же, как в предыдущем случае. Единственное на что можно надеяться так это на то, что частицы центрального электрода сумели проскочить в выхлопную систему, не застряв под выпускным клапаном, иначе тоже не избежать ремонта головки блока цилиндров. Но это зависит от человека, грешен он или нет (шутка). Если говорить об этой конкретной свече, то ее хозяина Бог миловал.

Фото № 8 последнее в этом обзоре. Электрод свечи оброс зольными отложениями, цвет не играет решающей роли, он лишь свидетельствует о работе топливной системы. Причина этого нароста сгорание масла вследствие выработки или залегания маслосъемных поршневых колец. У двигателя повышенный расход масла, при перегазовках из выхлопной трубы сильное, синие дымление, запах выхлопа похож на мотоциклетный. Если вы хотите, чтобы с работой вашего двигателя было меньше проблем, не вспоминайте о свечах только тогда, когда мотор отказывается работать. Производитель гарантирует безотказную работу свечи на исправном двигателе 30 тыс. километров пробега. Но и вы в свою очередь не забывайте с каждой заменой масла или в среднем каждые 10 тыс. километров пробега проверять состояние свечей. Прежде всего, это регулировка зазора до требуемой величины, удаление нагара. Нагар удалять лучше металлической щеткой, от пескоструйной обработки разрушается керамика центрального электрода, и вы рискуете получить копию с фото № 7. Так же я бы рекомендовал менять свечи местами, это связано с разными температурными режимами работы цилиндров.

1. Нормальная свеча Коричневый или серовато-желтоватый цвет и небольшой износ электродов. Точное соответствие теплового значения свечи для двигателя и рабочих условий.

ПОЛЕЗНЫЙ СОВЕТ! При замене свечей на новые устанавливайте свечи с теми же характеристиками из числа рекомендованных заводом-изготовителем.

2. Отложения сажи

Отложение сухой копоти указывает на богатую топливовоздушную смесь или позднее зажигание. Вызывает пропуски зажигания, затрудненный пуск двигателя и неустойчивую работу двигателя. Проверьте, не забит ли воздушный фильтр, исправны ли датчики температуры охлаждающей жидкости и всасываемого воздуха.

ПОЛЕЗНЫЙ СОВЕТ! Используйте более «горячую» свечу.

3. Масляные отложения Замасленные электроды и изолятор свечи.Причина — попадание масла в камеру сгорания.Масло попадает в камеру сгорания через направляющие клапанов или кольца. Вызывает затрудненный пуск, пропуски в работе цилиндра и «подергивания» тающего двигателя. Необходим ремонт головки блока цилиндров и поршневой двигателя. Замените свечи зажигания.

4. Металлосодержащий налет Отложения на юбке изолятора окислов железа кирпично-красного цвета из антидетонационных железосодержащих присадок (ферроценов) к бензину. Откладываются ровным, плотным слоем. При работе двигателя с большой нагрузкой под воздействием высокой температуры и давления в камере сгорания окислы воссстанавливаются в токопроводящие дорожки чистого железа, замыкающие центральный электрод на «массу». Это вызывает пропуски зажигания и как следствие, падение мощности двигателя и повышенный расход топлива. Помимо этого может быть поврежден каталитический нейтрализатор отработавших газов, сильно перегревающийся при попадании в него не сгоревшего в цилиндрах двигателя бензина. Налет практически не удаляем механическим способом и не выгорает при длительном движении с большой скоростью. Если этот налет появляется на новых свечах после небольшого пробега, смените место заправки.

ПОЛЕЗНЫЙ СОВЕТ! Если нет возможности сразу же заменить свечи новыми, попробуйте удалить этот налет погрузив свечи на десять минут в ортофосфорную кислоту или преобразователь ржавчины (содержит — Фосфорную кислоту). После этого очистите налет неметаллической щеткой (можно старой зубной щеткой) и промойте свечи, сначала водой, а затем бензином.

5. Раннее зажигание Оплавленные электроды. Изолятор белый, но может быть загрязнен из-за пропусков искры и попадающих на него отложений из камеры сгорания Может привести к повреждению двигателя. Необходимо проверить соответствие типа свечи зажигания, чистоту распылителей форсунок и топливного фильтра, работу систем охлаждения и смазки.

6. Детонация Изолятор может быть растрескавшимся или со сколами. Это может привести к повреждению поршня. Убедитесь, что октановое число бензина соответствует требуемому.

7. Механические повреждения Повреждения могут быть вызваны инородными предметами, попавшими в камеру сгорания, а в случае использования слишком длинной свечи ее электроды может зацепить поршень. Это приводит к разрушению свечи, отключению цилиндра и может повредить поршень. Удалите инородный предмет из цилиндра и (или) замените свечу.

pensia › Blog › Диагностика работы двигателя по состоянию свечей.

Свечи зажигания эти простые на вид соединения металла и керамики являются важнейшим элементом в работе двигателя. Даже по внешнему виду свечи можно многое сказать, как о работе двигателя в целом, так и об отдельных его узлах. Осмотр свечи нужно проводить после продолжительной работы двигателя, идеальным вариантом будет осмотр свечи после длительной поездки по загородному шоссе.

На фото №1 изображена свеча, вывернутая из двигателя работу которого можно считать отличной. Юбка центрального электрода имеет светло-коричневый цвет, нагар и отложения минимальны. Полное отсутствие следов масла. Владельцу данного мотора можно только позавидовать, и есть чему это экономичный расход топлива и отсутствие необходимости доливать масло от замены до замены.

На фото №2 типичный пример свечи от двигателя с повышенным расходом топлива. Центральный электрод покрыт бархатисто-черным нагаром. Причин тому несколько: богатая воздушно-топливная смесь (неправильная регулировка карбюратора или неисправность инжектора), засорение воздушного фильтра.

На третьем фото наоборот пример чрезмерно бедной воздушно-топливной смеси. Цвет электрода от светло-серого до белого. Здесь есть повод для беспокойства. Езда на слишком обедненной смеси и при повышенных нагрузках может стать причиной значительного перегрева, как самой свечи, так и камеры сгорания, а перегрев камеры сгорания прямой путь к прогару выпускных клапанов. Юбка центрального электрода свечи изображенной на фото

Фото № 5. Свеча имеет ярко выраженные следы масла особенно в резьбовой части. Двигатель с такими свечами после длительной стоянки, имеет обыкновение после запуска «троить» некоторое время, а по мере прогрева работа стабилизируется. Причина этого неудовлетворительное состояние маслоотражательных колпачков. Налицо повышенный расход масла. В первые минуты работы двигателя, в момент прогрева, характерный бело-синий выхлоп.

Свеча на фото № 6 вывернута из неработающего цилиндра. Центральный электрод, его юбка покрыты плотным слоем масла смешенного с каплями несгоревшего топлива и мелкими частицами от разрушений, произошедшими в этом цилиндре. Причина этого — разрушение одного из клапанов или поломка перегородок между поршневыми кольцами с попаданием металлических частиц между клапаном и его седлом. В данном случае двигатель «троит» уже не переставая, заметна значительная потеря мощности, расход топлива возрастает в полтора, два раза. Выход один — ремонт.

Фото № 7 это полное разрушение центрального электрода с его керамической юбкой. Причиной данного разрушения мог стать один из перечисленных ниже факторов: длительная работа двигателя с детонацией, применение топлива с низким октановым числом, очень раннее зажигание, и просто бракованная свеча. Симптомы работы двигателя такие же, как в предыдущем случае. Единственное на что можно надеяться так это на то, что частицы центрального электрода сумели проскочить в выхлопную систему, не застряв под выпускным клапаном, иначе тоже не избежать ремонта головки блока цилиндров. Но это зависит от человека, грешен он или нет (шутка). Если говорить об этой конкретной свече, то ее хозяина Бог миловал.

Это интересно: Как сохранить машину, если нет гаража?

Фото № 8 последнее в этом обзоре. Электрод свечи оброс зольными отложениями, цвет не играет решающей роли, он лишь свидетельствует о работе топливной системы. Причина этого нароста сгорание масла вследствие выработки или залегания маслосъемных поршневых колец. У двигателя повышенный расход масла, при перегазовках из выхлопной трубы сильное, синие дымление, запах выхлопа похож на мотоциклетный. Если вы хотите, чтобы с работой вашего двигателя было меньше проблем, не вспоминайте о свечах только тогда, когда мотор отказывается работать. Производитель гарантирует безотказную работу свечи на исправном двигателе 30 тыс. километров пробега. Но и вы в свою очередь не забывайте с каждой заменой масла или в среднем каждые 10 тыс. километров пробега проверять состояние свечей. Прежде всего, это регулировка зазора до требуемой величины, удаление нагара. Нагар удалять лучше металлической щеткой, от пескоструйной обработки разрушается керамика центрального электрода, и вы рискуете получить копию с фото № 7. Так же я бы рекомендовал менять свечи местами, это связано с разными температурными режимами работы цилиндров.

Los4inin › Блог › Диагностика ДВС по состоянию свечей

вечи зажигания, эти простые на вид соединения металла и керамики являются важнейшим элементом в работе двигателя. Даже по внешнему виду свечи можно многое сказать как о работе двигателя в целом, так и об отдельных его узлах.

Осмотр свечи нужно проводить после продолжительной работы двигателя, идеальным вариантом будет осмотр свечи после длительной поездки по загородному шоссе. Ошибкой некоторых автолюбителей, например является то, что после холодного старта двигателя при минусовой температуре и неустойчивой его работе первым делом выкручивают свечи и увидев черный нагар, делают поспешные выводы. А ведь этот нагар мог образоваться во время работы двигателя в режиме холодного старта, когда смесь принудительно обогащается, а неустойчивая работа могла быть следствием скажем плохого состояния высоковольтных проводов.

Работа двигателя на освинцованном бензине приводит к образованию токопроводящих отложений желтовато-коричнегого цвета, также снижающих вероятность образования искры на свече. При комнатной температуре наличие проводящих отложений приборами(омметр) не фиксируется.

Фото № 8 Электрод свечи оброс зольными отложениями, цвет не играет решающей роли, он лишь свидетельствует о работе топливной системы. Причина этого нароста — сгорание масла вследствие выработки или залегания маслосъемных поршневых колец, неудовлетворительного состояния маслоотражательных колпачков. У двигателя повышенный расход масла, при перегазовках из выхлопной трубы сильное, синее дымление, запах выхлопа похож на мотоциклетный.

Фото № 9 Разрушение керамического изолятора. Причины возникновения: резкое изменение температуры, например при охлаждении свечи, выкрученной с горячего мотора, в холодной воде. В некоторых случаях разрушение может быть вызвано дефектом самой свечи (брак или подделка), либо механическим повреждением, например в результате падения.

Признаки эрозии электродов: двигатель плохо , неустойчиво работает даже после прогрева, пропускает зажигание, не развивает требуемой мощности.

Фото № 11 Забрызгивание свечи бензином. Часто происходит из-за неисправности системы зажигания или карбюратора / инжектора (льёт). Зимой может происходить из-за того, что бензин, попавший в камеру сгорания, не успевает испариться и оседает на свечах зажигания и стенках цилиндров. Выход — вывернуть свечи и промыть их спиртом и дать высохнуть, либо продуть воздухом. Если вы хотите, чтобы с работой вашего двигателя было меньше проблем, не вспоминайте о свечах только тогда, когда мотор отказывается работать. Производитель гарантирует безотказную работу свечи на исправном двигателе 30 тыс. километров пробега. Но и вы в свою очередь не забывайте с каждой заменой масла или в среднем каждые 10 тыс. километров пробега проверять состояние свечей. Прежде всего, это регулировка зазора до требуемой величины, удаление нагара. Нагар удалять лучше металлической щеткой, от пескоструйной обработки разрушается керамика центрального электрода, и вы рискуете получить копию с фото № 7.

Рекомендуется периодически менять свечи местами, это связано с разными температурными режимами работы цилиндров.

Окраска нагара

При длительной эксплуатации СЗ не могут быть идеально чистыми, и многих интересует, какой должен быть нагар при исправном автомобиле, и почему это не всегда так. В ситуации, когда двигатель автомобиля абсолютно исправен, вывернув свечу, можно увидеть налёт буроватого цвета – от светлых до тёмных оттенков коричневого. Это свидетельствует о том, что электрод за время эксплуатации автомобиля выгорал равномерно. При корректной работе всех агрегатов авто срок службы элементов зажигания обычно достигает 30000 км. Современные модели двух и трёхэлектродных свечей могут не меняться в два раза дольше. Если при осмотре владелец автомобиля обнаруживает, что свечи зажигания имеют нагар совершенно разного цвета, это означает, что в работе двигателя имеются явные нарушения. Давайте разберёмся с возможными видами нагара.

Белый нагар

Белый налёт на свечах зажигания обычно бывает нескольких оттенков, которые свидетельствуют о несколько разных проблемах:

Сероватый оттенок. Это явное свидетельство использования некачественного топлива. В этом случае СЗ достаточно выкрутить прочистить, и они будут готовы к дальнейшему использованию. Важным условием для устранения проблемы будет смена плохого бензина.
Блестящий нагар в сочетании с эрозиями на контактных электродах. В этом случае можно быть твёрдо уверенным, что свечи перегреваются. К такой ситуации довольно часто приводят некачественное топливо, неправильно подобранные СЗ или проблемы с системой охлаждения. После устранения причин образования нагара свечи, пожалуй, придётся заменить. В этом случае нужно будет более внимательно отнестись к их тепловым характеристикам.
Белый налёт. Не стоит путать его с нагаром. Возникает налёт вследствие попадания в цилиндр двигателя антифриза. Довольно часто этот процесс сопровождается появлением белого дыма из выхлопной трубы. Если свечи понюхать, то можно почувствовать ярко выраженный сладковатый запах. Для устранения данной проблемы нужно будет устранить попадание антифриза и только затем заменить элементы зажигания.

Рабочая часть покрыта черной сажей

Чёрные свечи зажигания – симптом, указывающий на слишком обогащенную горючую смесь (доля бензина увеличена сверх нормы). Поэтому топливо сгорает не полностью и образует слой сажи на стенках камеры и свечных электродах.

Дополнительный признак данной проблемы – дым черного или темно-сизого цвета из выхлопной. При перегазовках из трубы могут вылетать мелкие хлопья сажи.

Причин обогащения топливовоздушной смеси довольно много, самые распространенные выглядят так:

Пришел в негодность один из ключевых датчиков – расхода воздуха, температуры, положения дросселя либо содержания кислорода в выхлопе (лямбда – зонд). Контроллер активирует аварийную программу и готовит смесь по другим показаниям.
Неисправности карбюратора (засоры воздушных жиклеров, износ дроссельных заслонок и так далее).
Поломка регулятора давления в топливной магистрали.
Износ форсунок – распылители «переливают» и протекают при неработающем силовом агрегате.
Проблемы с искрообразованием – мощности электрического импульса не хватает для нормального воспламенения горючей смеси.

Важно! Если в процессе диагностики вы обнаружили черные свечи зажигания, неисправность стоит найти немедленно. Повышенное потребление бензина – это лишь часть последствий чрезмерного обогащения.

Есть и другие, не такие безобидные:

часть несгоревшего топлива проникает в картер и разжижает масло, ускоряя износ деталей мотора;
другая часть попадает в выпускной коллектор, отчего в нем периодически слышатся выстрелы;
сажа забивает дорогостоящий каталитический нейтрализатор – его приходится чистить или менять на новый;
резко сокращается срок службы свечей зажигания.

Это интересно: Когда и как проводить на Рено Логан регулировку клапанов

При работе на обогащенной топливной смеси мотор «захлебывается», наблюдается нестабильный холостой ход и пропуски циклов. Когда в камерах накопится некоторое количество сажи, нагретой до высокой температуры, возникает эффект «псевдодизель» – после выключения зажигания двигатель не желает глохнуть и делает 2–10 оборотов коленвала. Причина – раскаленная сажа, воспламеняющая горючую смесь без искры.

Маслянистая текстура

В ответ на наличие маслянистого нагара диагностика свечей зажигания по внешнему виду изолятора выдаст экспертное заключение – в камеру сгорания попадает масло. Электроды мокрые из-за смазки – капремонта не избежать. Изображенная на фото ситуация может произойти по трем причинам:

Изношены маслосъемные колпачки клапанов.
Ресурс поршневых колец подходит к концу.
Направляющие втулки клапанов разбиты.

Разделить виновников поможет измерение компрессии. Если она в норме, то проблема связана с герметичностью хода клапанов. Имеет право на жизнь и такой аспект: резьба в масле – причина в ГБЦ (с втулками/колпачками клапанов). Возможно попадание смазки из-под клапанной крышки через свечной колодец.

Параллельно с осаждением масла на электродах свечей глушитель выводит газы бело-синего цвета. Еще один возможный симптом – троение силовой установки в начале прогрева.

Для справки. Частная вариация признаков попадания масляно-воздушной эмульсии в камеру сгорания – зольные отложения. Возникает такой налет из-за сгорания пакета присадок, включенных производителем в масло. При обнаружении этого факта следует провести раскоксовку колец.

Рыхлая черная сухая копоть

Бархатистый черный цвет в первую очередь указывает на повышенный расход топлива. Он может быть вызван неправильной регулировкой карбюратора. На инжекторном же моторе причина может скрываться в неправильности функционирования ЭБУ, связанном с некорректными показаниями некоторых датчиков. Забитый воздушный фильтр также вызовет переобогащение смеси.

Матовый рыхлый черный налет также появляется при длительной работе ДВС на холостых или коротких поездках в черте города. Примечательно, что эта структура образуется только на электродах. Резьба остается чистой. Более же подробные причины рассматриваются отдельно по методам приготовления ТВС и будут приведены далее.

Твердые черные отложения

Такой налет говорит об одном – свеча не соответствует мотору по температурной характеристике. Иными словами – у вомпламенителя слишком высокое калильное число. На деле это указывает на то, что изделие «холодное», то есть температура ее самоочищения в камере сгорания не достигается.

Происхождение красного налета

Данное явление встречается реже, чем вышеописанные эффекты. Почему на некоторых свечах наблюдаются красные электроды:

в бак залит бензин низкого качества с добавками, повышающими октановое число;
автолюбитель либо поставщик горючего доливает в бензин присадки, в чей состав входит большое количество металлов;
владелец машины поставил в цилиндры свечи, не подходящие по калильному числу.

Причины возникновения красноватого оттенка свечей не несут прямой угрозы силовому агрегату, но вредят в долгосрочной перспективе. Езда на некачественном бензине с непонятными присадками априори ускоряет износ деталей и узлов. Плюс увеличение расхода, возникающее из-за ухудшения условий горения смеси в цилиндрах.
Эксплуатация автомобиля с более «холодными» или «горячими» свечами по калильному числу снижает мощность мотора и гораздо сокращает ресурс элементов. Характерный признак неправильно подобранных свечей – падение оборотов коленчатого вала на холостом ходу и пропуски циклов зажигания.

Эрозия

Довольно часто результатом добавления в топливо металлосодержащих присадок становится возникновение эрозий на концах электродов. Это стопроцентный признак того, что свечи больше не пригодны к эксплуатации. Наряду с заменой свечей, как и в предыдущем случае, придётся поменять заправку.

Зольный налёт

Иногда на элементах зажигания можно увидеть налёт, похожий на золу, с совершенно разными оттенками. В этом случае можно заподозрить поломку в системе зажигания инжектора или карбюратора. Свечи нужно очистить, если это возможно, или поставить новые. После пробега в 150 км. нужно снова провести проверку состояния свечей. В случае появления признаков бензина поездка в автомастерскую для проверки карбюратора становится неизбежной.

Жёлтый нагар

Иногда на свечах можно увидеть ободки желтоватого или даже зелёного цвета. Это тоже результат использования топлива низкого качества, в котором присутствует свинец. Необратимых последствий для автомобиля в такой ситуации в скором времени не ожидается, но стоит задуматься, нужно ли переплачивать за такое качество бензина или стоит сменить заправочную станцию. Замена свечей в данном случае крайне желательна.

Это интересно: Салонный фильтр ВАЗ-2112: где находится, как поменять своими руками

Как проверить свечи зажигания

Признаки загрязнения или выхода из строя свечей зажигания проявляются в виде перебоев в работе мотора, двигатель с грязными или проблемными свечами троит. Так происходит по причине того, что сразу все свечи из строя обычно не выходят. Перебои начинаются только в одном или двух цилиндрах. Первым делом необходимо определить свечу, которая вышла из строя. Существует несколько способов проверки искрообразования свечей:

использование прибора или тестера для проверки свечей зажигания;
самостоятельная проверка свечей зажигания;

Для проверки свечи нужно снимать, хотя существуют и способы диагностики свечей зажигания на машине. Перед началом процедуры, которая предполагает снятие, следует выключить зажигание и приготовить специальный свечной или торцевой ключ. Инструмент понадобится для выкручивания свечей. Затем нужно осмотреть высоковольтные бронепровода зажигания. На указанных проводах обычно присутствует специальная маркировка, которая содержит в себе информацию о номере цилиндра. В том случае, если подобной маркировки нет, потребуется самостоятельно отметить доступным способом высоковольтные свечные провода.

Следующим шагом будет снятие наконечников (колпачков) со свечей зажигания. Обратите внимание, не следует тянуть за высоковольтный провод во время выполнения данной процедуры, так как можно повредить бронепровода. Для снятия необходимо держаться за сам наконечник. После снятия свечных колпаков можно выкручивать свечи при помощи ключа. Для V- образных двигателей потребуется длинный ключ с приводом, похожий на динамометрический. Также подойдет удлиненный вороток.

Во время снятия следует запомнить, какому цилиндру соответствует каждая выкрученная свеча, так как дальнейший осмотр позволит определить возможные неисправности не только свечей, но и двигателя по состоянию свечей зажигания. Начинать проверку свечей зажигания следует с визуального осмотра и проверки состояния изолятора, а также электродов. Не допускается наличие трещин или оплавления, а также других заметных дефектов. Далее свечи устанавливаются на специальный стенд или проверяются прибором. Как уже сказано выше, автомобилисты также проверяют искру свечи прямо на машине или используют мультиметр. О различных способах проверки мы поговорим далее.

Как работает свеча зажигания?

Существует несколько типов свечей зажигания: искровые, дуговые, каталитические, накаливания. В бензиновых двигателях используются первые. В этом случае пожог воздушно-топливной смеси осуществляется за счет электрического разряда, возникшего между электродами, напряжение этого разряда достигает нескольких тысяч, а иногда даже и десятков тысяч Вольт. Работа свечей зажигания весьма отлажена, и они срабатывают в точно заданный момент работы движка.

Существует заблуждение, что если свечи находятся в весьма приличном состоянии, и не возникает никаких проблем в работе мотора, даже в суровую зимнюю пору, то их можно не менять довольно долго. Однако, как было сказано выше, от их состояния напрямую зависит и состояние многих других устройств системы зажигания, поэтому замену свечей следует производить в четко указанные сроки.

Проверка свечей зажигания на искру

Чтобы проверить свечу зажигания на искру нужно поочередно отсоединять высоковольтные провода, которые соединяют свечи и прерыватель-распределитель. Делать это нужно на заведенной машине. После снятия провода прислушайтесь к работе двигателя. Если работа мотора не изменилась, тогда это значит, что удалось найти вышедший из строя элемент. В случае, когда после отсоединения мотор начинает работать еще менее стабильно, проверку необходимо продолжить.

Следующий способ проверки искры на свечах зажигания состоит в том, что необходимо снять высоковольтный провод, после чего свечу зажигания выкручивают. Затем свечу вставляют обратно в колпачок бронепровода и подносят к блоку цилиндров. В результате на свече должна появиться отчетливо заметная искра, которая будет сопровождаться характерным треском. Данный способ позволяет продиагностировать работу системы зажигания, провод и свечу.

Добавим, что мультиметром правильнее проверять высоковольтные провода зажигания. Данный прибор способен измерить сопротивление провода, после чего его следует сравнить с номинальным. Падение напряжения укажет на необходимость замены бронепровода.

Еще одним способом является проверка свечей зажигания «пистолетом». Такой «пистолет» для проверки свечей является проверочным стендом, который имеется у продавцов свечей. Указанное оборудование позволяет проверить свечи зажигания под давлением, то есть частично имитируется их условия работы в двигателе.

Проверка свечи на стенде осуществляется следующим образом:

свеча зажигания вставляется в паз;
затем на нее надевается специальный колпачок;
затем остается нажать на курок «пистолета» для проверки свечей;

Появление искры на электродах и загорание сигнальной лампочки с высокой долей вероятности указывает на исправность свечи зажигания, хотя полной работоспособности данный способ проверки гарантировать не может. Дело в том, что давление на стенде и в двигателе отличается. По этой причине ранее проверенная на стенде свеча зажигания с хорошей искрой все равно может не работать после установки на мотор. Если же свеча изначально не работает на стенде, тогда данный элемент следует заменить по причине очевидной неисправности.

Как самому почистить свечи зажигания и выставить зазор между электродами

После снятия и внешнего осмотра свечу зажигания нужно аккуратно очистить от грязи, копоти, нагара и отложений. Делать это можно механически, при помощи щетки, которая имеет щетину средней жесткости. Еще допускается использовать абразив.

Механический способ позволяет качественно удалить нагар, но рабочие характеристики свечи зажигания обычно становятся хуже. Такая чистка обычно приводит к возникновению царапин, которые затем приводят к перегреву свечи. По этой причине необходимо очищать свечи зажигания от налета максимально деликатно.

Также можно почистить свечи зажигания химическим способом:

свечу обезжиривают и промывают в бензине;
затем свечи сушат от 30 до 60 мин;
далее свечи кладут в раствор ацетата аммония на 30-40 мин;

Плюсом является сниженный риск механический повреждений. Завершением очистки является проверка зазора между электродами свечей. Оценивается зазор между электродами свечи зажигания и после механической чистки.

Зазор в норме не должен отличаться от отметки 0.7 мм. Указанный зазор нужно проверить при помощи специального щупа. Если зазор отличается, его нужно отрегулировать. Регулировка зазора свечей зажигания выполняется специальным инструментом, а сам процесс предполагает то, что боковой электрод подгибается или отгибается от центрального электрода. Добавим, что подгибать центральный электрод запрещено, а подгиб бокового электрода осуществляется с предельной осторожностью.

Это интересно: Триммер не заводится на горячую

Состояние двигателя по цвету свечей зажигания

Исправность мотора и свечей зажигания определяется по цвету налета, который присутствует на электродах. Мы не будем описывать все возможные варианты диагностики состояния двигателя по цвету свечей зажигания, так как это тема большой отдельной статьи. Отметим только, что рабочая свеча в норме имеет светлый серовато-коричневый налет.

Появление на электроде черной сухой копоти указывает на необходимость проверки топливной системы ДВС. Такие отложения формируются в случае работы мотора на сильно обогащенной смеси. Свечу зажигания в этом случае можно очистить и вкрутить обратно в двигатель для дальнейшего использования.

Установка очищенных или новых свечей зажигания в двигатель на начальном этапе производится руками. Другими словами, свечи нужно «наживить» от руки, то есть аккуратно ввернуть в свечные колодцы без использования ключа. Если свеча легко вкрутилась по резьбе, тогда элемент можно довернуть ключом до момента контакта конической части с головкой блока цилиндров.

Помните, при закручивании свечей зажигания крайне желательно точно соблюдать момент затяжки, который указан в технической документации для конкретного типа двигателя! Перетяжка свечи зажигания может привести к необходимости последующего ремонта ГБЦ и другим последствиям. Что касается слабо закрученных свечей, недокрученная свеча зажигания может вызвать сбои в работе ДВС.

Нюансы выполнения диагностики двигателя по состоянию свечи зажигания

Специалисты, которые работают в области диагностики и ремонта транспортных средств, рекомендуют выполнять визуальный контроль с определенной периодичностью. Дело в том, что по внешнему виду данной комплектующей существует возможность определить какое состояние имеет мотор и как следствие, своевременно выполнить ремонтные работы. Если же пренебрегать этой процедурой, то может произойти ситуация, когда мотора перестанет работать, а процесс проведения ремонтных работ будет очень дорогостоящим. Достаточно часто для определения технического состояния транспортного средства, необходимо посмотреть на наличие нагара, имеющегося на поверхности детали. Наличие нагара, а также цвет детали позволяет определить – рабочие или нет свечи зажигания.

Изучая фото и описание нагара на свечах зажигания, можно узнать про большую часть проблем которые имеются в автомобиле. Если после проезда трехсот километров, комплектующая которая подает искру имеет коричневый цвет, то можно не переживать за то, что существует какая-либо неисправность. В данном вопросе, можно смело говорить о том, что техническое состояние двигателя – исправное. Если же на поверхности детали имеется нагар черного цвета, то это говорит про возникшее засорение. Здесь идет речь, про загрязнение воздушного фильтра авто. В зависимости от цвета можно сделать выводы про функционирование двигателя.

В отдельных ситуациях цвет детали бывает белым или серым. Если при выполнении диагностики по цвету свечи зажигания было выявлено, что комплектующие имеют светлый оттенок, то можно сделать вывод про проблемы связанные со смесью используемого горючего. Здесь идет речь про то, что из строя вышли выпускные клапаны, а также имеется достаточно сильный перегрев в камере сгорания. Именно поэтому, тянуть с ремонтными работами нельзя. Специалисты рекомендуют практически сразу обращаться на станцию технического обслуживания. Если же цвет является красным, то это говорит про достаточно большие примеси железа, имеющиеся в топливной жидкости. В результате они перестанут полностью функционировать. Для проведения ремонтных работ, нужно будет выполнить чистку мотора. В отдельном случае может помочь замена масляной жидкости на новую. При этом данная процедура должна выполняться два-три раза.

Состояние свечей зажигания по внешнему виду

Советы и рекомендации

Если новые свечи зажигания после установки быстро изменили цвет, обросли нагаром и снова стали причиной сбоев в работе мотора, тогда возможны следующие варианты:

свечи зажигания неправильно подобраны;
приобретено поддельное или бракованное изделие;
мотор эксплуатируется на бензине или масле низкого качества;
имеются неисправности двигателя, которые быстро выводят новые свечи из строя;

Напоследок еще раз добавим, что свечи зажигания, а также свечные высоковольтные провода являются «расходником», то есть их нужно полностью менять с определенной периодичностью. Если в двигателе ранее была неисправность, которая параллельно выводила из строя свечи, то после устранения такой поломки мотора рекомендуется также заменить и комплект свечей зажигания.

Как читать свечи зажигания? Как диагностировать проблемы двигателя по свечам?

Легковые автомобили
Легковые такси
Маршрутные автобусы
Автобусы Автобусы > 16 мест
Грузовые авто Грузовые авто > 16 тонн
Тракторы и стоит. техника
Мотоциклы
Троллейбусы
Трамваи

Сначала выберите марку

2 клика и вы узнаете самый выгодный тариф!

Да, именно свечи зажигания являются самым ценным среди самых простых методов диагностики разного рода проблем двигателя. Вы на самом деле можете «прочитать» свои свечи и получить ценные подсказки о том, как работает двигатель Вашего автомобиля, чего ему больше всего не хватает и с какой стороны подкрадывается беда.

Конечно, чтобы прочитать свечу и оценить проблемы двигателя, Вы должны сначала снять её. Используйте свечной ключ для этого.

Более подробно о том, как снять свечу зажигания, Вы можете прочитать в статье о замене свечей. А для начала давайте взглянем, из каких основных частей состоит свеча зажигания:

Как видим, всё предельно просто и очевидно. Теперь давайте взглянем, какие состояния свечей зажигания что означают, как правильно диагностировать неисправности и проблемы двигателя по таким состояниям, а также варианты решения проблем.

Выберите из изображений ниже, как выглядит Ваша свеча зажигания:

Нормальная свеча

Налёт кофейного, коричневого или серо-коричневого цвета на белой юбке (если автомобиль работает на газе, то цвет будет, скорее, коричневый), и небольшие следы эрозии на электродах.

Двигатель работает нормально.

Изношенная свеча

Это нормальный процесс износа свечи, когда она требует замены. Помните, что свечи нужно регулярно менять, потому что по мере износа растёт зазор между электродами свечи, что требует большего напряжения для выдачи искры.

Нормальные темпы роста зазора для большинства свечей принято считать следующими: для четырёхтактных двигателей: 0.01

Зольные отложения

Центральный и боковой электроды покрыты налётом пепельного цвета. В результате такой «маскировки» электродов Ваш двигатель может испытывать осечки. В запущенных случаях такое накопление отложений сгорания в конечном итоге может (но обычно такого не бывает) заполнить весь зазор между двумя электродами.

Причины:

Плохое качество топлива (наличие вредных добавок).
Масло проникает в камеру сгорания из-за неплотных поршневых колец или по другим причинам.

Что делать:

Свечи заменить.
Сменить привычную АЗС.
Проверить компрессию двигателя для определения необходимости капремонта.

Сухой чёрный нагар

Чёрный, сухой, даже, возможно, пушистый нагар сажи на кончике изолятора и электродов. Сопровождается заметно повышенным расходом топлива.

Причины:

Чрезмерно богатая воздушно-топливная смесь (ВТС).
Грязный воздушный фильтр (и, как следствие, слишком богатая ВТС).
Слишком частое вождение на низких скоростях или стоянка на холостом ходу в течение длительного времени.
Неправильная регулировка карбюратора или инжектора (например, неисправность кислородного датчика).
Если такой копотью покрыты только одна или несколько свечей (но не все), то причина возможна в системе зажигания (провода зажигания, распределитель).

Что делать:

Проверить и заменить воздушный фильтр.
Продиагностировать неисправности инжектора или отрегулировать карбюратор.
Заменить провода или крышку распределителя зажигания (если проблема только с некоторыми свечами).

Свеча в масле

Влажные, чёрные масляные отложения на кончике юбки и электродов. Двигатель плохо заводится и может испытывать осечки.

При запуске двигателя на холодную он может «троить», а из выхлопной трубы идти синий или бело-синий дым. Сопровождается повышенным расходом масла.

Причины:

Это часто является причиной сильно изношенных поршневых колец или стенок цилиндров.
Масло также может быть втянуто в камеру из-за чрезмерного зазора в направляющих штока клапана, или сильно изношенных уплотнителей клапанов.
Износ маслосъёмных колпачков.
Слишком «холодная» свеча (несоответствующий двигателю температурный режим свечи).

Что делать:

Проверить компрессию двигателя на предмет возможного капитального ремонта.
Отрегулировать клапаны или заменить уплотнители клапанов.
Заменить свечу на более «горячую».

Сожжённая свеча

Пузыри на юбке центрального наконечника, расплавленные электроды и иные следы воздействия высокой температуры. Сожжённая свеча означает, что искра между электродами протекает с более высокой температурой, и температура будет только расти по мере дальнейшего износа свечи, поэтому её нужно заменить как можно быстрее.

Сопровождается потерей тяговитости двигателя и повышенным расходом бензина. Двигатель может не глохнуть сразу после прекращения подачи искры (выключения зажигания ключом).

Причины:

Перегрев двигателя.
Неправильно отрегулированное зажигание (опережение зажигания).
Слишком бедная ТВС.
Несоответствующий двигателю температурный режим свечи (слишком «холодная»)
Езда с большой нагрузкой.

Что делать:

Заменить сожжённые свечи зажигания (с подходящим режимом температуры).
Отрегулировать зажигание.

Загрязнение (остекление) юбки

Этот симптом может вызвать пропуски зажигания на высоких оборотах двигателя. Глянцевые отложения, как правило, жёлтого цвета.

Причины:

Такой симптом показывает использование бензина с большим содержанием свинца.

Что делать:

Следует заменить привычную АЗС.

Красноватая юбка

Юбка свечи зажигания покрывается красноватым оттенком — он токопроводящий.

Причины:

Повышенное содержание тяжёлых металлов в бензине и их оседание на юбке (и других частях) свечи.

Что делать:

Следует заменить привычную АЗС.

Механическое повреждение всей свечи

Боковой электрод обломился, или даже вся свеча имеет механические повреждения. Цилиндр при этом, скорее всего, не будет работать.

Причины:

Механическое повреждение обусловлено посторонним предметом в камере сгорания.

Что делать:

Проверить камеру сгорания на наличие посторонних предметов.

Механическое повреждение юбки

Юбка центрального электрода переломилась или имеет небольшие механические повреждения.

Причины:

Детонация, вследствие чего образовалось сверхдавление, которое разрушило юбку как саму слабую часть рабочей поверхности свечи. А причины такой детонации:

Неправильно настроенный угол опережения зажигания.
Неисправный клапан рециркуляции выхлопных газов.
Недостаточно октановое число бензина.
Резкое охлаждение свечи.
Брак самой свечи зажигания.

Что делать:

Настроить угол опережения зажигания.
Проверить клапан рециркуляции выхлопных газов.
Проверить соответствие октанового числа используемого бензина характеристикам авто.

Свеча расплавилась

Оба или один из электродов выглядят выжженными или расплавленными. В этом случае машина может также испытывать потерю мощности.

Причины:

Неправильно отрегулированный угол опережения зажигания.
Обеднённая воздушно-топливная смесь.
Слишком «холодная» свеча по характеристикам.

Что делать:

Подобрать подходящую свечу, если причина в несоответствии температурного режима.
Проверить угол опережения зажигания.

Эрозия бокового электрода

Боковой электрод разъело, или же он выглядит расплавленным, став значительно короче, не доходя до центрального электрода по своей длине.

Причины:

Бензин с большим содержанием свинца. Свинец воздействует чаще только на боковой электрод, так как тот изготовлен из никелевого сплава и вступает в химическую реакцию со свинцом, становясь хрупким и слабым.

Что делать:

Сменить привычную АЗС.

Металлическая «молния» на внешнем изоляторе

На внешнем изоляторе (который находится снаружи двигателя, когда свеча вкручена в мотор) идёт, извиваясь, металлическая полоса.

Причины:

Это результат того, что искровой зазор между электродами свечи сильно расширился из-за износа электродов, и свече требуется гораздо более высокое напряжение. Такая молния на изоляторе возникает, когда требуемое напряжение между штырями электродов выше, чем может удержать изолятор, в результате чего искра появляется не между электродами, а между корпусом свечи и верхним контактом (куда вставляется штекер свечных проводов). Конечно, такое условие также появляется одновременно из-за изношенных изоляторов самого штекера, которые не могут удержать напряжение.

Так как более высокое напряжение требуется для двигателей с турбонаддувом, возникновение таких повреждений на них более вероятны. Важно признать, что штекер является расходным материалом, который должен быть периодически заменён.

Что делать:

Заменить свечные провода и сами свечи зажигания.

Как определить неисправность двигателя по свечам зажигания

По отложениям на электродах свечей зажигания, а так же по состоянию самих электродов и изолятора свечей зажигания можно самостоятельно определить (диагностировать) неисправность той или иной системы двигателя автомобиля.

Определяем неисправность двигателя по свечам зажигания

Нормальная свеча зажигания

Цвет электродов и резьбовой части свечи зажигания коричневый или серовато-желтый, либо серовато-белый (см. фото выше). Износа электродов практически нет, зазор между ними соответствует норме. Свеча по своим характеристикам и калильному числу соответствует двигателю. Система управления инжекторным двигателем и сам двигатель работают нормально. Нет пропусков зажигания и перегрева.

Электроды свечи покрыты черной сажей

Сухой черный или темно-серый налет (сухая копоть) на электродах и резьбовой части свечей зажигания говорит о слишком богатой топливной смеси, поступающей в цилиндры двигателя. Возможной засоренности форсунок, проблемах с системой зажигания или выходе самой свечи из строя (пробое). При этом двигатель работает с пропусками зажигания, возможен затрудненный запуск и неустойчивый холостой ход, черный дым из глушителя. Следует проверить степень загрязненности воздушного фильтра, исправность датчика температуры охлаждающей жидкости (ДТОЖ), датчика массового расхода воздуха (ДМРВ), регулятора ХХ, датчика кислорода (ДК), датчика положения дроссельной заслонки (ДПДЗ).

Так же возможно автомобиль долго эксплуатируется в городском режиме с короткими поездками (свечи не успевают самоочищаться), либо свечи слишком «холодные», с низким калильным числом.

Масло на электродах свечи

Электроды и резьбовая часть покрыта маслом и (или) блестящей масляной сажей. Причиной может служить попадание лишнего моторного масла в камеру сгорания. Масло может попасть из-за изношенных поршневых колец или маслосъмных колпачков, по направляющим втулкам клапанов. Возможно слишком высок уровень масла в картере. При этом запуск двигателя будет затруднен, возможны пропуски в работе цилиндров, сизый дым из глушителя (постоянно идет — проблемы с кольцами, при перегазовках — с колпачками), подергивания двигателя при работе. В такой ситуации необходим ремонт головки блока двигателя или его поршневой группы. Виновника неисправности можно выявить, проведя замер компрессии в цилиндрах двигателя.

Красный, металлосодержащий налет

Кирпично-красные отложения окислов железа на изоляторе. Появляются при наличии в бензине металлосодержащих антидетонационных присадок (ферроценов). При работе двигателя на режиме больших нагрузок, при высокой температуре в камерах сгорания окислы железа восстанавливаются в токопроводящие дорожки из чистого железа и замыкают центральный электрод на «массу». Это вызывает пропуски зажигания и как следствие падение мощности и приемистости двигателя, повышенный расход топлива. Возможно скорое разрушение каталитического нейтрализатора из-за превышения в нем температуры при догорании не сгоревшего топлива. Рекомендуется в такой ситуации сменить заправку и свечи (так как такой налет ни чем не удаляется).

Белый либо светло-серый налет на электродах

Свеча не соответствует по калильному числу для данного двигателя. Постоянный сильный перегрев двигателя. Возможно неисправен вентилятор системы охлаждения на радиатор или датчик температуры охлаждающей жидкости (ДТОЖ). Бедная топливная смесь по причине неправильной работы какого-либо датчика ЭСУД. Например, датчика кислорода, датчика температуры ОЖ, регулятора ХХ, подсоса лишнего воздуха через уплотнения впускного тракта.

Разрушение центрального, либо бокового электродов, разрушение изолятора

Изолятор может быть растрескавшимся или со сколами, что может привести к повреждению поршня. Оплавленные или разрушенные электроды нарушают процесс искрообразования — свеча работает с перебоями. Причина – повышенная детонация в цилиндрах двигателя, неисправный датчик детонации. Возможно, применяется топливо с октановым числом не соответствующим данному двигателю. Либо нарушены сроки эксплуатации свечей или их калильное число не соответствует данному двигателю.

Примечания и дополнения

В ряде случаев присутствует сочетание нескольких видов налета. Например, свеча с черным налетом и к тому же замасленная свидетельствует об износе цилиндро-поршневой группы или клапанного механизма.

Источник
