Натяжение ремня грм На многих современных ДВС натяжение ремня грм проводится автоматически, механику лишь надо зафиксировать положение ролика-натяжителя. Но силовых установок, где ремень натягивается обязательно с ручной проверкой, тоже не мало. Как правило, с этим делом на ура справляются руки опытного мастера. Новичку будет гораздо сложнее это сделать. Мы попытаемся в статье привести рекомендации и советы, которые значительно облегчат для них задачу диагностики натяжения резинового кольца грм.

Устройство натяжителя

В конструкцию натяжителя входят следующие элементы:

• ремень;
• ролик;
• кронштейн;
• соединительные болты и гайки.

Ролик представляет собой подшипник с посадочной втулкой внутри и пластиковым покрытием снаружи. По ролику перемещается ремень. Ролик закреплен на кронштейне, который, в свою очередь, крепится к двигателю автомобиля с помощью болтов и гаек.

Рекомендуем: Датчик температуры охлаждающей жидкости: где находится, типы датчиков

Существует две модификации натяжителя:

• Эксцентриковый. Включает подшипник, пластиковую накладку и втулку. Во втулке есть сквозное отверстие, которое смещено относительно центра. Это отверстие служит для закрепления ролика на двигателе автомобиля. Чтобы получить необходимое натяжение ремня, эксцентрик вращают, а затем фиксируют полученный результат с помощью болта.
• Кронштейновый. В данной модификации ролик неподвижно закреплен на кронштейне. Конструкция крепится к силовой установке с помощью болтов. Чтобы отрегулировать натяжение ремня, кронштейн перемещают относительно двигателя. Эта модификация сложнее эксцентриковой, но от этого она не становится менее надежной.

Некоторые автозаводы устанавливают в свои автомобили ролики с пружинным кронштейном. В такой конструкции пружина самостоятельно регулирует натяжение ремня, то есть узел является саморегулирующимся.

Какое бы устройство ни имел натяжитель ремня, перечень его главных элементов остается неизменным.

ВНИМАНИЕ: Слабым местом любого натяжителя является подшипник, который постоянно находится под нагрузкой и быстро изнашивается. Этот элемент рекомендуют менять при каждой замене ремня.

Ваз «десятка»

Популярный автомобиль, оснащенный двигателем с ременным приводом грм. Резиновую ленту ГРС механизма производитель рекомендует менять уже через 40-45 тыс. км пробега, но пренебрегать диагностикой до этого срока тоже нельзя. Принцип – «поставил новый ремень и забыл о нем», надо искоренить понимая, что руководствуясь этим правилом, ни к чему хорошему не придешь.

Внимание. Очень важно регулярно проводить диагностику техсостояния ремня и его натяжения.

Для того чтобы проверить натяжение сегодня используют особые электронные приборы, хотя можно обойтись и без них. Только на самом резиновом изделии грм не должно присутствовать ни капельки масла, грязи или следов надрыва. Все должно быть практически идеально чисто, без расслоений, чтобы диагностика прошла наиболее эффективнее. В противном случае, лучше не возиться с диагностикой, а сразу заменить ремень на новый, устранив причину, из-за которой он стерся или на него попала смазка.

Проверка натяжения безменом

Еще одно важное условие: проверка должна осуществляться на холодном ДВС.

Сам процесс проверки и регулировки выглядит следующим образом:

Теперь непосредственно о процессе диагностики:

Внимание. Если натяжение точное, прогиб должен составлять значение 5,4 мм. В противном случае, придется осуществить регулировку. Если значение меньше, то натяжение чересчур сильное, если большее – ремень натянут слабо.

Регулировка осуществляется так:

Примечание. Следует фиксировать гайку так, чтобы ролик не двинулся с места, его нельзя отпустить.

Важно также помнить, что излишний натяг резинового кольца грм убавляет его ресурс, а также легко может привести к выходу из строя ролика-натяжителя и даже помпы. Не стоит слушать тех лже-мастеров, которые утверждают, что сильное натяжение якобы устранит все проблемы с ремнем.

Слабое натяжение – это всегда перескок ремня по зубчикам распредвальной звездочки, что неминуемо приводит к нарушению фаз ГРС механизма. Наоборот, сильная натяжка – это износ подшипником того же самого ролика или водяной помпы, а также непосредственный износ ремня.

Натяжение можно проверить и с помощью спецприбора, например такого как «Контитег». Принцип его функционирования довольно прост, надо лишь измерить амплитуду колебаний ремня.

Прибор всегда идет с подробным описанием работы, в кейсе. Он состоит из прибора с показаниями, а также датчика, который и надо подносить к ремню (на расстоянии 1 см).

Внимание. Крайне важно, чтобы датчик «перекрывал» ремень только половиной своей длины.

Как подтянуть ремень ГРМ ВАЗ

Автор КакПросто! Ремень ГРМ является одним из главных в приводе двигателя. Его основная работа – синхронизировать вращения коленчатого и распределительного валов. Поэтому следует периодически наблюдать за его техсостоянием и в случае обнаружения дефектов – заменять. Кроме того, следует правильно осуществлять его натяжение, чтобы он мог полноценно эксплуатироваться.

Проверьте техсостояние ремня ГРМ. Его поверхность зубчатой части должна иметь четкий профиль зубьев, не быть изношенной, не иметь трещин, складок, отслоений ткани от резины и подрезов. Обратите внимание на целостность торцевых поверхностей, на них не должно наблюдаться разлохмачивания и расслоения, допускается лишь незначительное выступание бахромы ткани. Осмотрите поверхность наружной плоской части, она должна быть ровной, не иметь трещин, складок, выпуклостей и углублений. На ремне ГРМ не должно быть попаданий машинного масла. В случае обнаружения любого из дефектов, замените его.

Снимите ремень привода генератора и помпы, а затем верхнюю защитную крышку. Установите первый цилиндр в ВМТ, для этого совместите метку на шкиве коленчатого вала со средней меткой на защитной крышке, а метку на шкиве распредвала с меткой на крышке головки блока цилиндров. Открутите торцевой головкой на 10 гайки средней и нижней защитных крышек и снимите их. Отсоедините пружину, ослабьте болты и отведите кронштейн натяжного ролика влево до упора. Снимите ремень ГРМ.

Проверьте механизм натяжения ремня. Для этого осмотрите рабочую поверхность ролика, она должна быть гладкой и не иметь заусениц и забоин. Его подшипник должен вращаться без заеданий, плавно. Проверьте упругость натяжной пружины, если она ослабла, то замените. Поставьте новый ремень. Для этого наденьте его на зубчатый шкив коленвала и, натягивая, наденьте на шкив привода масляного насоса, а затем на шкив распредвала. Надев ремень на натяжной ролик, установите пружину, поджав кронштейн вправо. Держите ремень ГРМ в натяжении и без рывков проверните коленвал на два оборота. Не ослабляйте его при остановке вала. В этот момент пружина автоматически установит его натяжение. Зафиксируйте болты. Проверьте совмещение меток на коленвале и распредвале. Если они не совпали, заново установите ремень. Поставьте защитные крышки и затяните гайки.

Как подтянуть ремень ГРМ ВАЗ

Диагностика неисправностей

На неисправность или износ натяжителя ремня генератора указывают следующие признаки:

• фары светят тускло;
• световая индикация на приборной панели кажется не такой яркой, как обычно;
• обогрев салона работает с перебоями;
• звуковая сирена автомобиля стала более глухой и низкой;
• увеличились интервалы в работе стеклоочистителей и сигналов поворота;
• показатели зарядки аккумулятора отсутствуют;
• узел натяжителя ремня генератора издает свистящий звук, гул или писк;
• при включенном двигателе ролик или ремень вибрируют.

При наличии хотя бы одного из перечисленных выше признаков проводим диагностику состояния натяжителя ремня генератора. Все операции выполняем в определенной последовательности.

Шаг 1. Открываем капот автомобиля и проводим визуальный осмотр узла. При выявлении трещин, следов ржавчины, несоосности блока натяжителя или рычага натяжителя меняем, налаживаем или регулируем изношенные детали.

Шаг 2. Заводим двигатель и наблюдаем за работой узла. Обращаем внимание на вибрацию, шум (скрип, треск, свист), сопротивление во время вращения, биение рычага во время работы и прочие отклонения от нормы. Если из узла раздаются посторонние звуки – пытаемся понять, какая деталь является их причиной.

Шаг 3. Проверяем исправность ролика. Для этого запоминаем положение ремня генератора и снимаем его с узла, предварительно ослабив регулировочную гайку. Далее приступаем к осмотру ролика. Его поверхность должна быть ровной, без глубоких зазубрин и прочих повреждений, которые способствуют износу ремня. Крутим ролик и наблюдаем за тем, чтобы вращение было свободным, ролик не заедал. Если ролик в порядке – устанавливаем его на прежнее место.

Шаг 4. Проверяем целостность ремня. На его поверхности не должно быть отслоений или трещин, при наличии которых ремень необходимо заменить. Особое внимание обращаем на равномерность износа ремня. При одностороннем износе осматриваем кронштейн или шпильку крепления ролика. Возможно, эти детали согнуты или перекошены. Если перекос не устранить, то новый ремень прослужит не долго.

Шаг 5. Проверяем натяжение ремня. Для этого при остановленном двигателе автомобиля ухватываемся за ремень и пытаемся провернуть его на 90 градусов по часовой стрелке. Если угол поворота ремня отклоняется от 90 градусов, то его нужно отрегулировать.

ВНИМАНИЕ! Специалисты рекомендуют проверять натяжение приводного ремня генератора не реже, чем раз в неделю, и постоянно иметь в аварийном запасе новый ремень.

Фольксваген

На автомобили Фольксваген ставятся, как известно, и ремни и цепи грм. По сервисной книжке натяжение ремня следует проводить так, чтобы одну ветку ремня можно было прокрутить на 90*, как и в случае с Ауди. Только вот возникают несколько вопросов.

Натяжение ремня грм на Фольксваген Пассат

Например, один из них касается силы проворота ремня. У одних людей пальцы сильные, у других – слабые. По этой причине рекомендуется проводить комбинированную натяжку и выводить среднее значение. Подробнее ниже:

Отталкиваться следует от золотой середины, когда ремень не хлопает и не шумит.

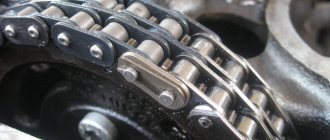

Цепь

Долгое время считалось, что цепь значительно надежней ременного привода. И это действительно так, но и цепь далеко не бессмертна. Случаются и неисправности цепи ГРМ. Если рвется ремень, то существует пусть небольшой, но шанс спасти мотор. В случае с обрывом цепи ситуация может быть значительно хуже. Цепь массивнее ремня, и если оборвется, то буквально перемалывает двигатель. Происходит сильное повреждение клапанов и поршней. В целом, неисправность цепи одна – она рвется.

Среди причин можно выделить качество масла. Ресурс цепи составляет 250 тысяч километров, но так долго они редко ходят. Широко известны случаи, когда цепь в двигателе обрывало при пробеге 100, а также 60 тысяч километров. Но это чаще заводской дефект в конкретных автомобилях. Нередко неполадки связаны не только с маслом, но и с ошибками инженеров.

Как поставить и правильно натянуть ремень ГРМ на ВАЗ-2114: видео

Ремень ГРМ должен иметь строго определенное натяжение.

При недостаточном натяжении он может бить по кожуху или перескакивать через зубья, что может повлечь нарушение фаз газораспределения.

Чем грозит не верное натяжение ремня ГРМ двигателю на ВАЗ-2114?

Ремень ГРМ практически сполз. Обратите внимание на зазор от ремня к двигателю, он неравномерный

При значительном смещении ремня может наблюдаться картина аналогичная его полному обрыву. Поэтому необходимо уделять серьезное внимание правильному натяжению ремня ГРМ, как при его замене, так и в процессе эксплуатации автомобиля. Вы можете это сделать самостоятельно, но будьте внимательны и обязательно придерживайтесь инструкции ниже.

Правильное натяжение (порядок и процесс)

Перед тем как приступить к натяжению ремня ГРМ, необходимо заглушить двигатель после работы на холостом ходу на нейтральной передаче. В этом случае коленчатый вал двигателя остановится в том положении, когда все силы действующие на него, будут уравновешены. Теперь приступаем к натяжению.

Видео замены и натяжки ремня ГРМ на ВАЗ-2114

Выводы

Не верное натяжение ремня ГРМ приведёт к его ускоренному износу.

Ускоренный износ ремня ГРМ из-за не верной затяжки.

Двигатель на ВАЗ-2114 при обрыве ремня ГРМ клапана не гнёт, но всё-же, существует риск встать ночью в тёмном поле в нашей большой стране. Повезёт, если ремень оборвётся у дома или на работе, а не в дальней поездке. Чтобы этого не произошло, необходимо правильно выставить ремень ГРМ, как мы писали выше!

Источник

Ремень на подержанной машине
