Замена ремня ГРМ ВАЗ 2112 16 клапанов

Существуют модели, в которых рядовая операция поменять масло превращается в целый цикл работ со снятием силового агрегата, по крайней мере так написано в руководстве по обслуживанию и эксплуатации. Хорошо, что замена ремня ГРМ ВАЗ 2112 16 клапанов происходит практически без сложных манипуляций и поездок до автосервиса. Эту операцию можно провести прямо на парковочном месте. Хотя, если прочитать официальные рекомендации по снятию и установке газораспределения, то можно узнать о том, как снять колесо, чтобы открутить шестерню снизу. Некоторые просто поворачивают руль вправо до упора.

Газораспределительный механизм

Содержание

Служит для своевременного открытия (впуска горючей смеси) и закрытия (выпуска отработавших газов) цилиндров двигателя.

Ременный привод отличается компактностью, низким уровнем шума при работе. Ремень ГРМ ВАЗ 2112 16 клапанов может одновременно приводить в действие помимо распределительного вала и другие агрегаты: масляный насос, распределитель зажигания и даже топливный насос.

Как поменять своими руками?

Прежде чем самому сменить ремень ГРМ, необходимо изучить схему газораспределительного механизма, запастись необходимыми инструментами, а также представлять себе порядок работ в виде последовательности действий.

Перед заменой изучить схему ГРМСуществуют различия между модификациями ВАЗ 2112, но основной алгоритм примерно одинаков для всех модификаций. Этот алгоритм может применяться и на автомобилях ВАЗ других модификаций, например, 2110. Необходимо иметь хорошее руководство, поэтапно разъясняющее ход работ. И если есть хотя бы небольшой опыт обслуживания и мелкого ремонта автомобиля — спокойно проводим обслуживание ГРМ своими руками и меняем необходимые детали.

Признаки изношенности ремня ГРМ на ваз 2112

На поверхности можно наблюдать трещины, сколы, царапины глубиной более 1 мм, расслоения и видимость корда;
Зубчатый венец на внутренней части имеет следующие дефекты: различная высота зубьев, продольные выработки (при их наличии следует проверить шестерни на целостность. Они могут иметь незначительное отклонение по венцу, которого будет достаточно, чтобы ускорить износ);
Следы масла. Из-за этого будут наблюдаться проскальзывания, что приведёт к отклонениям в фазах газораспределения – несвоевременному открытию и закрытию каналов, что, в свою очередь, приведёт к неполному сгоранию горючей смеси, отсутствию «продувки» цилиндра (момент когда открыты и впускные и выпускные каналы), закоксованности двигателя.

Видео

Our website is made possible by displaying online advertisements to our visitors. Please consider supporting us by disabling your ad blocker.

Дорогие друзья, сегодня мы вам расскажем азы выставления меток ГРМ на примере ВАЗовского 16 клапанного двигателя. Ни для кого не секрет, что правильно выставленные метки ГРМ – залог правильной работы двигателя. Если метки выставлены неверно, то нормальная работа двигателя исключена.

Так же немаловажно правильно натянуть ремень, это сильно влияет на его долговечность. Итак, когда нам приходится сталкиваться с процедурой выставления ГРМ по меткам? Когда нам по регламенту необходимо заменить ремень ГРМ на очередном ТО, кстати ролики тоже обязательно меняются вместе с ремнем в таком случае

Так же если у нас “накрылась” помпа – ремень ГРМ придется снимать, так как именно он приводит в движение наш “водяной насос”. Ну и если (самый худший вариант) – у нас порвало ремень. Тут если двигатель “втыковый”, то это огромная неприятность, поршня встречаются с клапанами, и как минимум снятие головки блока с заменой клапанов нам гарантировано.

Итак, что такое метки ГРМ и где они нанесены. Первое – метки на шкивах распредвалов, как на впускном так и на выпускном:

Они должны совпадать с меткой на коленвале, а вот тут уже несколько методов вычисления этой метки. Достаточно сложный, снять шкив ремня генератора (он не дает увидеть метку) и улицезреть совпадение меток.

При таком совпадении меток поршня находятся в ВМТ (Верхней мертвой точке)Второй метод – высчитать по зубьям звездочки ДПКВНу и наконец третий вариант выставления положения коленвала – метки на маховике, их видно если снять резиновую заглушку на КПП:

Вот такие вот варианты сопоставления меток ГРМ мы предлагаем вам на примере двигателей 1.5 16V, устанавливаемых на ВАЗ-2110, ВАЗ-2112 и ВАЗ-2111. Если у вас остались вопросы касаемо меток ГРМ на конкретно вашем двигателе – задайте их у нас на форуме, в соответствующем разделе.

Расскажу вам занимательный случай на что многие мастера не обращают внимания. Машина ничем не примечательная ваз 2112 с 16 клапанным мотором 21124. Жалоба хозяина что начала уже троить, а так потеряла мощность.

До этого он проездил на многие сервисы где ему поменяли почти все, а воз и ныне там. Я же подхожу к работе с полным погружением, и если не нахожу причину сразу, нахожу ее через час.

Но люди видимо из за высокого доллара едут ремонтировать свои машины на местные шиномастерские, которые и колеса накачают и диагностику сделают и мозги прочипуют.

Но перейдем к нашим баранам, хм точнее одному.Троение машины было устранено быстро, беглым осмотром выявлено 2 нерабочие катушки зажигания, так же приговорен топливный фильтр и сетка в баке.Но после замены всего остался осадочек что что то не так.И решение было вкрутить датчик давления в первый цилиндр и посмотреть как все у нас там.

Знающие поймут о чем я, а незнающие просто почитайте какие есть еще методы ремонта ваших авто.

вот так вкрутил датчик и подключил его к осциллографу

мего приспособление для удержания капотаИ что мы видим, а видим мы вот что

участок отмеченный синим кругом показывает красной линией момент искры, а вершина горба это вмт. И что скажите, а то что искра у нас подается после вмт, а должна быть до вмт, иначе как нам смесь поджечь. Из этого выходит что задающий шкив провернуло (зеленый шкив который).

Но это еще не все зеленым кружком я выделил место где происходит открытие выпускного клапана, в нашм случае двух клапанов. Для всех нормальных моторов открытие начинается на 140 градусе после ВМТ, у нас же (зеленый малый круг) на 125 градусах. Разница 15 градусов и по опыту скажу что это равняется 1 зубу.

Следовательно грм стоит неверно. После разборки выявлено несоответствие меток грм и разбитый паз на задающим диске и шестрене коленвала. Жаль фото нет уже темно было машину нужно было доделать.

Заменил шестерню коленвала и задающий диск и машина заработала так что я сказал “Мне нравится”, а этого значит только одно что с машиной все хорошо. Вот кстати снятая осциллограма после ремонта, места уже не отмечал но вы видите искра перешла до вмт, а градусы открытия выпуска стали на 140. Я думаю если сравните то станет видно до и после.

Для простых автовладельцем интереса эта запись может и не вызвать, но цель всего этого дать понять владельцам что каждый должен заниматься своим делом, шиномантажка делать колеса, а диагносты диагностику.

autodvig.com
avtogrm.ru
www.vazdriver.ru
www.drive2.ru

Причины обрыва ремня ГРМ на ваз 2112

Недостаточное, либо избыточное натяжение ремня ГРМ ВАЗ 2112 16 клапанов;
Недопустимые заводом-изготовителем условия эксплуатации автомобиля:

а. Пользование автомобилем в сложных климатических условиях с повышенной запыленностью или влажностью;

б. Отсутствие контроля за натяжением;

Эксплуатация привода сверх срока службы;
Попадание смазочных жидкостей на поверхности, не предназначенные для смазки;
Неисправность водяной помпы;
Износ натяжного и направляющего роликов.

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

В результате, если выполнено правильное натяжение ремня ГРМ, то при снятом кожухе его длинная часть будет колебаться в пределах 1см. от оси.

Источник

Регулировку следует производить только на холодную.

Нужно поставить автомобиль на ровную поверхность, открыть капот и отсоединить «массу» с аккумулятора, чтобы не ударило током.
Снять переднюю крышку привода ВАЗ 2112 16 клапанов ГРМ. Она состоит из двух частей: верхней и нижней. Необходимо открутить инбусовым ключом пять болтов верхней крышки и два нижней.

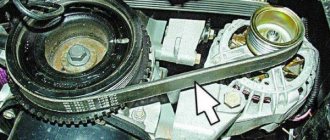

Затем нужно снять гибкую передачу генератора. Для этого следует ослабить затяжку гайки болта нижнего крепления генератора и гайку натяжной планки. Сдвинуть генератор, снять ветви.
Открутить и снять шкив коленвала, болт вернуть на место.
Сопоставить метки на распределительных и коленчатом валах с метками на кожухе привода и масляного насоса соответственно.
Зафиксировать отверткой либо монтажкой положение шестерен. Для этого её нужно установить между картером и маховиком, уперев в зубчатый венец маховика.
Раскрутить болт на натяжном и направляющем роликах.
Устанавливать новую передачу надо начинать с коленвала, зубцы ветви с левой стороны должны войти в зацепление с насосом ОЖ (охлаждающей жидкости). Затем плоской стороной прижать к эксцентрику. С правой стороны, плоская часть должна скользить по направляющему. И в конце одевать на распределительные валы.
Натянуть обе ветви, поворачивая эксцентрик по часовой стрелке, в соответствии с требованиями завода-изготовителя.

Дальнейшую сборку двигателя провести в последовательности, обратной разборке.

Какой ремень ГРМ выбрать?

	Оригинальный производитель запчастей ВАЗ 2112 ГРМ. Отличаются низкой стоимостью и предназначены как раз для жигулей. Их допуски, зазоры, кто как не инженеры завода должны знать, что лучше для их автомобиля?
	Товары для ваз 2112 от японцев – Lynx. Имеют низкий срок службы, хотя сами они качественные. Японцы производят запасные части в соответствии с требованиями периодичности обслуживания автомобиля.
	Bosch – всем известный завод инструмента и запасных частей. Только они знают, что такое немецкое качество. Их резинотехнические изделия из износоустойчивых, нетоксичных материалов.
	ContiTech – тоже фирма-производитель из Германии. Добротное качество, но малоизвестна. Когда автолюбитель покупает продукцию фирмы Bosch, то переплачивает еще за известный бренд, а здесь фирма зарабатывает себе популярность качеством и ответственностью.
	Optibelt – делают товары для двеннадцатиклапанников. Продукция недорогая и качественная и автолюбители её ставят на шестнадцатиклапанники. Правда стоит учитывать, что у распредвалов на 16 больше крутящий момент. То есть просто необходимо следить за приводами почаще.
	Gates 5631XS. Самая популярная марка на отечественном рынке запасных частей. Материалы просто хорошие, ходят ровно столько сколько нужно. Для ГРМ ВАЗ 2112 16 клапанов самый лучший вариант.
	БРТ – отечественный производитель. Делает из местного сырья, хорошо зарекомендовавшие себя товары. Не стоит думать, что это некачественный ширпотреб, это прямой конкурент зарубежных фирм.

Каталожные номера деталей для замены ремня ГРМ

Оригиналы

21126-1006040 – ремень привода ГРМ (137 зубьев);
21126-1006238-00 – автоматический натяжной ролик;
21126-1006135-00 – направляющий ролик.

Фирма Gates выпускает аналоги

5631XS – приводной ремень;
T43147 – ролик с автоматикой натяжения;
KO15631XS – ремкомплект: ремень + ролик T43147 + направляющий ролик.
