Как известно, сабвуфер в автомобиле является неотъемлемым элементом для получения качественного, насыщенного и мощного звучания. При этом кроме динамика для сабвуфера, важнейшей частью является короб под саб.
От короба будет зависеть качество звучания, громкость, а также возможность низкочастотного динамика полноценно «раскрыться» и т.д. В этой статье мы рассмотрим, на что обратить внимание при проектировании, а также как сделать короб под сабвуфер самому.
Виды сабвуферов
Разбираясь, как сделать сабвуфер, необходимо оценить свойства основных типов этих устройств. Пользователь может сделать выбор среди таких разновидностей:
- Активный сабвуфер.
- Модели пассивного типа.
Активные конструкции выпускаются с усилителем и кроссовером, что гарантирует хорошее звучание с подавлением высокочастотного диапазона. Такие модели способны работать с любыми источниками.
Образцы второй группы не оснащаются усилительными узлами, а их подключение осуществляется к штатной магнитоле. Минусом пассивного прибора является полная загрузка каналов, что ухудшает качество воспроизводимого звука.
В зависимости от конструктивных особенностей выделяют такие виды коробов: открытые и закрытые ящики (ЗЯ). Первые встраиваются в отделочные элементы салона, а последние — выполнены в виде самостоятельных ящиков, внутри которых установлен динамик с низкочастотным диапазоном.
Короб для сабвуфера 10
Закрытый ящик для сабвуфера 10 дюймов своими рукаминесложно сделать из многослойной фанеры или МДФ.Самая простая конструкция сделана из деталей прямоугольной формы. В некоторых моделях фронтальная и тыловая стенки устанавливаются под углом, и готовая конструкция имеет форму трапеции. Закрытый короб для сабвуфера 10 дюймовдолжен быть полностью герметичным, поэтому после сборки колонки все внутренние швы промазываются силиконовым герметиком. Конструкция закрытого типа не нуждается в настройке, в то время как более сложные системы с фазоинверторами приходится настраивать.
Из чего делать
Чтобы сделать сабвуфер своими руками, важно позаботиться и о материалах для его создания. В первую очередь стоит подготовить следующее:
- Динамики. Выбирая динамик, следует оценить его технические параметры: они должны соответствовать возможностям автомобильной магнитолы. Если покупается новая деталь, то все характеристики будут указаны на упаковке или в листе-вкладыше.
- Листы МДФ. Еще корпуса для сабвуферов делают из фанеры, ДСП и ДВП. Тип материала выбирается с учетом габаритов будущей конструкции.
- Акустический кабель.
- Состав для герметизации или ПВА-клей.
- Крепежные элементы. В их качестве используются саморезы, поскольку гвозди для такой работы применять запрещено.
- Смола-эпоксидка.
- Лакокрасочное средство.
Какой динамик выбрать
Чтобы сделать сабвуфер из обычного динамика, необходимо учитывать ряд параметров, поскольку они влияют на размеры будущего ящика для колонок. Нередко неопытные водители допускают ошибку и выбирают устройство по мощности. Однако эти значения указывают только на допустимую нагрузку, с которой динамик сможет справляться в течение часа или нескольких секунд. Поэтому мощный прибор не гарантирует хорошего и отчетливого звучания.
При выборе изделия в первую очередь нужно оценивать свойства диффузора. Чтобы получить меньше искажений при пиковой громкости, лучше использовать крупные конструкции с небольшой амплитудой колебаний.
Поскольку диффузор подвергается увеличенному воздушному сопротивлению, материал, из которого он изготовлен, должен быть прочным и надежным. Изделия из бумаги подходят только для «подзвучивающих» динамиков. Модели на основе полипропилена отличаются чувствительностью к температурным скачкам и минимальной жесткостью, поэтому их применяют в бюджетной автомобильной акустике. Наилучшим решением считается углеволокно и кевлар.
Что касается металлических акустических систем, то они обеспечивают точное звукоизвлечение с интенсивным резонансом. Однако эти особенности нравятся только некоторым пользователям.
При выборе динамика учитывается и его чувствительность. Оценить характеристику можно по габаритам и мощности магнитного элемента.
Еще следует обратить внимание на частоту резонанса.
Чертежи короба для сабвуфера
В данной статье мы будем делать короб под сабвуфер с 12-ти дюймовым динамиком. Рекомендуемый объем ящика для одного 10-12 дюймового динамика — 40-50 литров. Рассчитать короб под сабвуфер не сложно, вот примерная схема с размерами панелей.
Стоит обратить внимание на минимальное расстояние от стенок корпуса до динамика. Оно, как и объем всего ящика, рассчитывается по внутренней поверхности.
Как рассчитать короб
Расчет короба производится по готовым алгоритмам или с нуля. В интернете есть масса калькуляторов, которые позволяют сделать точный расчет для корпуса, определить, какой нужен короб объемом и каковы оптимальные размеры. Чтобы исключить отклонения, нужно учитывать ряд правил.
Для начала вычисляем объем сабвуфера. Для двух динамиков диагональю 15 дюймов лучше посчитать 60-литровый короб, а для 12 дюймов — 45-литровый. Оптимальная высота составляет h=340 мм=34 см=0,34 м, а допустимая длина L=680 мм=68 см=0,68 м. 1 литр = 1•10−3 м³ 1 л = 0.001 м³ тогда V= 45 л = 0,0 4 м³.
Если корпус будет размещаться в нише крыла и обладать сложной геометрической конструкцией, необходимо проводить расчет корпуса по всем частям, разделяя объемы обеих сторон.
Как собрать сабвуфер
После подготовки всех инструментов и материалов, можно начинать работы по изготовлению конструкции. Сделать короб для сабвуфера 12 дюймов с диаметром 30 см достаточно просто. В первую очередь следует проделать отверстие под будущий динамик, выдерживая расстояние от центра до стенок в 20 см.
Дальше нужно руководствоваться следующей инструкцией:
- Подготавливаем основные элементы будущего самодельного корпуса. Их параметры рассчитывают заранее на проверенном ресурсе с онлайн-калькуляторами.
- Проделываем отверстие спереди фанерного листа или МДФ, ДСП-плиты.
- Вырезаем над отверстием щель под фазоинверторную трубку и прикручиваем отсек.
- Склеиваем боковые элементы клеем ПВА и скрепляем с помощью саморезов. Важно закручивать крепежные элементы до упора, поскольку любые пустоты негативно скажутся на качестве звука.
- Вырезаем места под провода сзади корпуса.
- Перед соединением всех составляющих помещаем в короб динамик.
- Завершающий этап подразумевает проведение отделки внутреннего пространства. Следует замазать стыки и щели герметиком или эпоксидной смолой, чтобы улучшить герметизацию.
- Внешняя отделка заключается в обтягивании корпуса карапетовой тканью. Карапет натягивается и крепится эпоксидкой или мебельным степлером.
После завершения всех этапов осуществляется финальная сборка с подключением к штатной автомагнитоле.
Поскольку закрытый фазоинверторный короб (ФИ) отличается крупными размерами, владельцы авто предпочитают устанавливать компактный сабвуфер «Стелс», сделанный своими руками. Мини-модель демонстрирует отчетливое звучание широкого диапазона частот и занимает меньше места в машине.

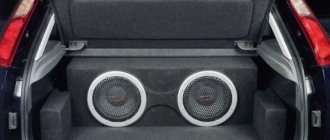

В большинстве случаев короб под 10 сабвуфер размещается в багажнике, однако некоторые люди практикуют монтаж в крыле или нише запаски.
Оптимальный объем для бесперебойной и качественной работы устройства составляет 18 литров, если задействуются 12-дюймовые «сабы».
Чтобы правильно сделать короб для сабвуфера, можно рассматривать упрощенный вариант с созданием закрытого ящика. Его создают по тем же принципам, что и фазоинверторную модель, но без проделывания щели. ЗЯ обладает отверстием под динамик, поэтому его конструктивное исполнение выглядит достаточно просто.
Всевозможные разновидности бандпассов представляют собой полноценный фазоинвертор, но в видоизмененном формате. Поэтому собрать самодельный саб достаточно просто.
Наиболее сложной конструкцией считается сабвуфер в виде рупора. Из-за сложностей изготовления начинающие мастера отказываются от этого варианта, отдавая предпочтение более упрощенным моделям. Однако рупор отличается объемными низами и обеспечивает глубокое звучание всех частот. Но любое отклонение от чертежей сделает все усилия бесполезными, т.к. саб не будет звучать как нужно.
Поэтому специалисты рекомендуют выбирать вариант закрытого ящика или фазоинверторного короба для саба. Еще простым исполнением характеризуется бандпасс.
Собирая короб под сабвуфер, важно соблюдать все правила техники безопасности и быть осторожным. Работа подразумевает использование колющих и режущих предметов, а также электрического инструмента. Применять неисправные приспособления запрещено.
Короб для сабвуфера 12 дюймов чертёж
Чертёж короба под 12 сабвуфер зависит от конструкции звуковой системы. При использовании динамиков меньшего диаметра не всегда удаётся реализовать фазоинверторную конструкцию, тогда как громкоговоритель 12 дюймов для этого подойдёт. Как рассчитать короб для сабвуфера 12 дюймов с фазоинвертором.
Фазоинвертор может быть щелевым, как показано на чертеже, или в форме трубы. Первая конструкция практически не настраивается, поэтому после изготовления сабвуфера будет сложно менять его акустические характеристики. В бытовых акустических колонках ход и эффективность воздушного потока можно регулировать, помещая в акустический ящик куски поролона. В сабвуферах это сделать сложнее. Размеры сабвуфера 12 дюймов в сантиметрах указаны на чертеже и определяются характеристиками применяемого громкоговорителя, поэтому большинство схем фазоинверторных ящиков предназначены для конкретной модели динамика. Основным элементом фазоинвертора в сабвуфере является порт. Это часть конструкции, в которой происходит поворот фазы звукового сигнала. От точного расчёта порта зависит качество работы всей звуковой системы.
Как установить сабвуфер
Установка короба для сабвуфера в машину своими руками не является сложной задачей. Однако для благополучного монтажа нужно владеть некоторыми навыками и инструментом. Помимо размещения сабвуфера и усилителя, следует позаботиться о таких сопутствующих приспособлениях:
- Предохранители.
- Проводка.
- Конденсаторы.
- Пластиковые хомуты.
- Гаечные ключи.
- Изолента и кусачки.
После выбора оптимального места под монтаж саба нужно удостовериться, что оно сможет справляться с резонансами от прибора. Не разрешается ставить короб на хрупких конструкциях машины.
Провода подключаются по такой схеме:
- Для начала нужно вывести кабель к усилителю.
- Дальше выполняется подключение усиливающего узла с автомобильной магнитолой.
- Кабель с плюсовым значением обворачивается гофрой с целью защиты от деформации.
- Предохранитель фиксируют на том же проводе, выдерживая минимальное расстояние между элементами питания.
Перед запуском самодельного саба важно проверить, отключена ли аккумуляторная батарея. Данное правило позволит обезопасить себя от удара электрическим током и избежать выхода из строя магнитолы.
Собираем короб для сабвуфера
Можно приступать к сборке. Мы используем 12-ти дюймовый динамик.
Его диаметр 30 см, и первое что нужно сделать это вырезать отверстие под динамик. Минимальное расстояние от центра диффузора до стенки сабвуфера — 20 см. Мы отмеряли по 23 см (20 см + 3 см ширина фанеры) от края панели и прорезали отверстие електролобзиком. Далее вырезаем отверстие под фазоинверторную щель, в нашем примере она имеет размер 35*5 см.
Вместо щели можно использовать классический воздуховод — трубку. Теперь собираем фазоинверторную щель и крепим ее к передней панели сабвуфера. Проходим по стыкам жидкими гвоздями и закручиваем саморезами.
Важно очень плотно закручивать саморезы, чтобы не оставить пустот. Они будут создавать резонансные колебания, которые испортят звучание сабвуфера.
Далее собираем боковые стенки короба, предварительно смазав их жидкими гвоздями, и плотно закручиваем саморезами.
На задней крышке короба нужно вырезать небольшое отверстие под клемник. Соединяем все части корпуса. Убеждаемся в том, что мы правильно вырезали и скрепили все части.
Вставляем динамик. Смотрим, любуемся.
Переходим к внутренней отделке короба. Первое, что необходимо сделать это проклеить все стыки и щели эпоксидным клеем или герметиком. Далее с помощью клея ПВА приклеиваем на всю внутреннюю поверхность короба шумоизоляционный материал.
Теперь обтягиваем всю внешнюю плоскость короба карпетом, включая щель фазоинвертора. Крепить его можно на эпоксидный клей или с помощью мебельного степлера.
Далее вставляем и плотно прикручиваем динамик. Сабвуфер почти готов, осталось только протянуть провода от динамика к клемнику и подключить усилитель.
Усилитель мы докупали, но его также можно сделать своими руками. Это довольно сложно, так как требует знаний и практики в области радиотехники. Также можно использовать готовые наборы и схемы для радиолюбителей, вроде Мастер-КИТ, и самостоятельно проводить сборку усилителя. Единственное требование к усилителю — его максимальная мощность должны быть меньше, чем максимальная мощность динамика.
Настройка
Следующий этап предусматривает полную настройку сабвуфера. Однако эксперты в области автозвука рекомендуют проверять все параметры еще при проектировании короба, чтобы исключить отклонения и ошибки.
Чтобы грамотно настроить систему, важно следить за параметрами динамика. Если модель характеризуется высоким качеством звучания в ФИ корпусе, порт настраивают как выше, так и ниже с учетом воспроизводимой музыки.
Настройка низкочастотного фильтра начинается с включения этого компонента. На заводских сабах он называется LPF (low pass filter).
Дальше задействуется еще один фильтр под названием «сабсоник», работающий в высокочастотном диапазоне или суббасовой области. Он используется для удаления инфранизких частот. Однако не все усилители поддерживают эту опцию, но если она присутствует, лучше активировать его.
Задача «сабсоника» заключается в защите сабвуферного динамика от повреждения при воспроизведении частот, которые находятся за пределами слышимого диапазона, т.е. 20-25 Гц или ниже. Работая с такими частотами, диффузор увеличивает свой ход, что повышает риск выхода из строя катушки.
Специалисты рекомендуют настраивать фильтр на 5 Гц ниже частоты фазоинверторного порта. Если выбираемая частота составляет 35 Гц, то настройка «сабсоника» выполняется на 30 Гц.
Особое внимание нужно уделить настройке акустической фазы. Она способствует правильному звучанию передних динамиков совместно с задними. Если звук слышится только сзади машины, значит при настраивании были допущены ошибки.
Некоторые усилители оборудованы «крутилкой» фазовращателя, которые обеспечивает равномерное поворачивание фазы.
Еще следует выставить задержки. Подобная возможность присутствует только на процессорных устройствах или при подключении внешних модулей.
Во многих акустических системах низкие частоты воспроизводятся с задержкой, что ухудшает качество звучания и не позволяет наслаждаться любимой композицией в полной мере. Чтобы исключить неприятность, нужно сделать корректировку задержек.
Возможные неисправности и ремонт
Ремонт сабвуфера своими руками может потребоваться при механическом повреждении его элементов. Если катушка сталкивается со звуковой частотой, которая превышает допустимую, она может выйти из-строя. Аналогичная проблема возникает при прослушивании музыки с максимальным усилением, что приводит к разрыву диффузора. Ремонтировать узел достаточно просто, т.к. его можно заменить новым.
Восстановление работоспособности диффузора или катушки — сложная задача, которая потребует много времени и усилий, и каждый специалист, который отремонтировал такой узел, порекомендует выполнить замену.
Нередко к поломке приводит перегрев внутренних деталей саба. Проблема связана с загрязнением внутреннего пространства пылью и техническим мусором. Для начала нужно оценить показатели напряжения в БП с помощью тестера — если оно отсутствует, придется заменить блок питания.
При осмотре внутреннего пространства можно найти вздутые конденсаторы или почерневшую обмотку. Испорченные элементы нужно выпаять паяльником и заменить новыми — исправными.
Ремонт динамика начинается с разборки и демонтажа головки сабвуфера. Все действия нужно выполнять без спешки, поскольку резкие движения могут привести к повреждению гильзы катушки.
Плюсы и минусы самодельного короба
Самодельный корпус для сабвуфера 12 обладает как плюсами, так и минусами. К положительным особенностям этих изделий относят:
- Экономию средств. Процесс изготовления сопряжен с минимальными денежными затратами.
- Простоту самодельного создания. Если придерживаться чертежей, правильно рассчитать короб и следовать пошаговой инструкции, работа не займет много времени.
- Возможность изготовить красивый короб под любую геометрию салона. В собранном виде маленький корпус будет выглядеть стильно и придаст салону машины дополнительную элегантность.
Из минусов выделяют ограниченный набор функций и ряд проблем при настройке акустической системы.
