Как сделать габариты поворотниках ваз. Как просто сделать «американские поворотники» своими руками

Не очень давно автомобилисты придумали способ, который выделяет их автомобиль из общей массы — это установка габаритных огней в поворотные фары. Это несложная процедура внешнего тюнинга. Также можно не только выполнить обмен этих фар друг с другом, но и продублировать те или другие.

Прежде чем узнать, как правильно самостоятельно выполнить подключение габаритов к поворотникам, необходимо знать, что за это положены штрафы. Введено это в силу того, что путаница с огнями может ввести других участников дорождного движения в заблуждение. Поэтому эта процедура запрещена органами Государственной Автомобильной Инспекции.

Система штрафов от ГАИ следующая:

• простые граждане заплатят 2,5 тысячи рублей;
• должностные лица будут оплачивать от 15 до 20 тысяч рублей:
• юридические же лица за такое нарушение будут платить просто колоссальные штрафы — от 400 до 500 тысяч рублей.

Помимо штрафов происходит конфискация оборудования. При этом транспортное средство запрещается к эксплуатации, а номерные знаки снимаются. Поэтому, как видите, наказание за такой тюнинг довольно строгое. Делать это будете на свой страх и риск.

Как установить габаритные огни в поворотники

Итак, как подключить поворотники? Для установки таких огней нам понадобится лампочка с двумя нитями, двухконтактный светодиод, паяльник, изолента и, конечно же, провода. Начинаем процедуру:

1. Прокладываем провода габаритных огней к цоколю.
2. Выполняем замену лампочки на новую.
3. Далее будем подключать провода к лампочкам. С помощью паяльника выполняем припаивание:
   первый провод — один общий минус на оба габаритных огня;
4. второй — плюсовой провод габаритных огней;
5. третий — плюсовой провод поворотных огней:
6. Далее нам необходимо подключить провода к самим фарам:
   минус соединяем с минусом поворотных фар;
7. плюсовой провод от лапочки соединяем также с плюсом поворотных фар;
8. второй плюсовой провод подключаем к плюсу габаритных огней.
9. Накручиваем на провода изоляцию и укладываем их.
10. Проверяем работу огней. В этом случае менее ярко будут гореть габаритные огни, а ярче — поворотные.

Если лампочка двухконтактная, то есть возможность выбрать другой цвет — не белый, а, к примеру, желтый, чтобы огни между собой не сливались. Однако помните, что за такую деятельность можно получить штраф. Но если вы готовы, тогда ваше авто будет выглядеть оригинально.

Процесс изготовления:

Шаг первый. Схема устройства

Схема работы системы очень простая, здесь практически и нечего описывать. Все, что нужно сделать, это подключить элементы в определенном порядке на разрыв между лампами поворотов и питанием. Питание при работе в режиме габаритов нужно подавать на одинарный провод. Автор не стал соединять габаритники напрямую с поворотными огнями, он сделал отдельную кнопку для включения «американок» при необходимости. Для этих целей была задействована кнопка противотуманок.
Шаг второй. Процесс подключения реле
Реле подключается с помощью пайки. Как это сделать, можно подробно увидеть на фото. Самое главное в этом процессе — тщательная изоляция места пайки и открытых проводников.
Шаг третий. Подключаем кнопку и тестируем систему
Теперь остается подключить систему к колодке бортового компьютера, подключить кнопку, автор даже подключил индикатор питания. Теперь после нажатия кнопки она начинается светиться, что говорит о том, что система включена. Ну а как все работает, можно детальнее увидеть на видео.

Многие хотят улучшить переднюю оптику, ведь с хорошим светом ездить куда комфортнее и безопаснее для вас, лишь бы ваш свет не мешал встречным водителям. Для этого существует очень много способов. Но некоторые желают получить за счет тюнинга фар уникальный и необычный вид. Для этого, например, они устанавливают в поворотники дополнительные габариты или же полностью переносят их туда, создавая, так называемый американский стиль.

Американский стиль заключается в том, что габариты горят постоянно, их лампочки находятся в поворотниках и чаще всего они оранжевые.

Американки на ваз 2114 очень частая практика, с ними машина действительно смотрится интереснее, кроме того в темное время суток любой дополнительный свет не помешает. При плохой видимости автомобиль с таким тюнингом более заметен на дороге. Но нужно понимать, что такое изменение может вводить в заблуждение других участников движения и иногда оно становиться причиной ДТП.

Желтые габариты сливаются с поворотниками, и некоторые участники дорожного движения могут неверно оценить обстановку. Поэтому лучше использовать габариты белого цвета, тогда оранжевые поворотники будут четко выделяться. .jpg» alt=»Габариты в поворотниках ваз 2114″ width=»700″ height=»467″ class=»lazy lazy-hidden aligncenter size-full wp-image-4229″ srcset=»» data-srcset=»https://vazremont.com/wp-content/uploads/2017/10/foto-1-3..jpg 300w, https://vazremont.com/wp-content/uploads/2017/10/foto-1-3-660×440.jpg 660w» sizes=»(max-width: 700px) 100vw, 700px»>

Внимание сотрудников ДПС к автомобилю с такой доработкой повышено, и возможно останавливать для проверки документов вас будут чаще.

Делая американки ваз 2114 все необходимо сделать в рамках закона, есть четкие ограничения в любых изменениях передней оптики. Например, точно нельзя устанавливать красные лампы, отражатели и любые другие приборы с несоответствующим цветом и режимом работы. За такие нарушения назначен штраф в 2500 рублей.

Процесс установки

Прежде чем понять, как подключить поворотники к габаритам, учтите, что существует два главных цвета оптики габаритных огней:

• желтый («американка») при таком же цвете поворотной оптики будет сливаться;
• белый при желтом цвете поворота лучше выделиться на дороге.

Габаритные огни в поворотники на авто вставляются следующим образом:

• в поворотной оптике на ВАЗ вырежьте отверстие, куда будет вставлен патрон. Допустимо использовать тип патрона w5w. Он будет вставлен в стандартную лампочку накаливания на 5 Вт или в светодиодную ленту;
• патрон закрепите в оптике для поворота во избежание попадания влаги, грязи и для долговечного крепления;
• для переноса освещения из фар в ВАЗ 2107 или 2109 переключите провода к только что вмонтированному патрону. При подсоединении дополнительных огней без переноса замкнуть контакт требуется в колодке, которая идет на блок-фару, параллельным образом.

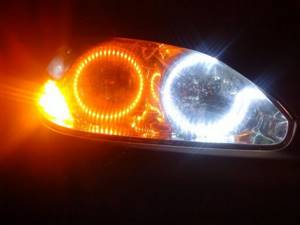

Авто после такой доработки приобретает особый шарм

Несмотря на кажущееся удобство для водителя, согласно КоАП, подобное изменение конфигурации ведет к заблуждению других водителей и даже становится причиной аварий.

Также учтите, что при установке спереди машины приборов освещения, оснащенных красными огнями или отражателями, а также приспособлений с несоответствующим законодательству режимом работы и цветом вам грозит штраф в таких размерах:

• 2500 рублей, если вы гражданское лицо;
• 15000—20000 рублей — должностное;
• 40000—50000 рублей — юридическое.

Штрафные санкции регулируются положением по допуску автомобилей к эксплуатации.

В последнее время автомобилисты прибегают к возможности обустроить габаритное освещение в поворотах посредством лампочек с двумя контактами. Но эта мера также может и помешать другим участникам дорожного движения. Таким образом, манипуляции с фарами, какими они бы ни были для вас полезными, могут посягнуть вашу безопасность. Поэтому не удивляйтесь возрастанию внимания к вашему авто со стороны сотрудников ГИБДД.

Как сделать американки на ваз 2114

Существует очень много способов реализовать американки на ваз 2114, каждые имеют свои плюсы и минусы. В зависимости от ваших умений, желаний и возможностей можно выбрать любой, из ниже представленных, или же придумать свой. .jpg» alt=»Американки на ваз 2114″ width=»700″ height=»467″ class=»lazy lazy-hidden aligncenter size-full wp-image-4230″ srcset=»» data-srcset=»https://vazremont.com/wp-content/uploads/2017/10/foto-2-3..jpg 300w, https://vazremont.com/wp-content/uploads/2017/10/foto-2-3-660×440.jpg 660w» sizes=»(max-width: 700px) 100vw, 700px»>

Лампа в поворотник с двумя нитями.

Двухнитевая лампа относительно хороший способ. Она достаточно проста в установке и понятна в использовании. В лампе находится две нити, одна тусклая на 5 Ват, друга более яркая на 25 Ват. Нить с слабой яркостью используется в качестве габаритных огней, а с сильной на поворотники. В итоге сигнал поворота достаточно отчётливо заметно, на фоне габаритных огней.

Для установки потребуется цоколь на два +, либо припаять провод напрямую к лампе, но нужно быть осторожным, при этом она может перегореть.

Реле

Принцип инверсии сигнала. При этом лампа поворотника при движении постоянно горит, а при включении сигнала поворота, начинает моргать. По яркости, как в предыдущем случае огни не различаются, но выделяется сигнал за счет того, что лампа в момент работы полностью гаснет.

С установкой все просто, потребуется лишь немного порезать провода и два пятиконтактных реле, по одному на каждую фару.

Реле с конденсатором и диодом

Data-lazy-type=»image» data-src=»https://vazremont.com/wp-content/uploads/2017/10/foto-3-2.jpg» alt=»Габариты в поворотниках» width=»700″ height=»525″ class=»lazy lazy-hidden aligncenter size-full wp-image-4231″ srcset=»» data-srcset=»https://vazremont.com/wp-content/uploads/2017/10/foto-3-2..jpg 300w, https://vazremont.com/wp-content/uploads/2017/10/foto-3-2-660×495.jpg 660w» sizes=»(max-width: 700px) 100vw, 700px»>

Этот способ, по сути, более правильный предыдущий. К пятиконтактому реле добавляются диод IN5819 и конденсатор на 25 вольт 4700 мф. Принцип работы тот же, но есть гарантия, что ничего, нигде не замкнет и прослужит долго без проблем.

Замыкание габаритов на лампу поворотника

Нет ничего проще, как замкнуть поворотники на ваз 2114. Но данный способ в корне не верен, и использовать его категорически не рекомендуется. Лампа повортника напрямую подключается к габаритам, а сигнал поворота по сути отсутствует совсем.

Дополнительный патрон в поворотную фару

Data-lazy-type=»image» data-src=»https://vazremont.com/wp-content/uploads/2017/10/foto-4-2.jpg» alt=»Дополнительный патрон для поворотника» width=»420″ height=»700″ class=»lazy lazy-hidden aligncenter size-full wp-image-4232″ srcset=»» data-srcset=»https://vazremont.com/wp-content/uploads/2017/10/foto-4-2..jpg 180w» sizes=»(max-width: 420px) 100vw, 420px»>

Самый правильный по мнению большинства, но при этом самый трудозатратный способ – это внедрение дополнительно патрона в фару. Патроны берутся из ненужных повторителей, отрезаются и впаиваются в фару. При аккуратном исполнении все выглядит незаметно, не каждый догадается о внесенных изменениях.

Типичные неисправности поворотников и их устранение

Итак, по каким причинам не горят поворотники? Почему при включении поворотника включается дальний свет? О чем свидетельствует часто мигающая лампочка и почему контакты в электроцепи могут замыкать? Основные причины, почему не работают поворотники, а также способы устранения, приведены ниже.

Рулевой автомобильный выключатель с аварийкой

Не мигает

Когда при включении не моргают поворотники, вероятнее всего, суть неисправности кроется в поломке или перегорании соответствующего реле, установленного в монтажном блоке. Если активируя оптику вы заметили, что она больше не может гореть, то причина может заключаться в замыкании, вызванном попаданием влаги, или прерыванием контакта. Сам контакт в данном случае лучше поменять. В том случае, если замена реле не помогла решить проблему, обратите внимание не целостность предохранительного элемента. Когда постоянно горят поворотники, а предохранительный элемент рабочий, то следует произвести проверку кнопки световой сигналки, а также рулевого переключателя.

Активация дальнего освещения вместо поворота

Если при включении включается дальний свет, то в данном случае можно с уверенностью сказать, что проблема заключается в подрулевом переключателе. Контакты в нем могли замкнуть, в результате чего при изменении угла положения переключателя включается не то, что нужно. Как правило, решить такую неисправность можно путем перепайки контактов либо замены переключателя.

Активация рулевого выключателя

Не включается

В случае, если оптика в принципе не работает, то здесь может быть несколько причин.

В чем может заключаться проблема и как сделать, чтобы работоспособность фонарей была восстановлена:

1. Вышла из строя сама лампочка, в этом случае ее можно будет поменять.
2. Отсутствие или плохой контакт. Необходимо произвести диагностику контактов на самой фаре, подрулевом переключателе, а также в блоке с предохранителями.
3. Выход из строя кнопки световой сигнализации.
4. Вышел из строя предохранительный элемент или реле. Также необходимо произвести диагностику контактов этих компонентов.

Не выключается

С проблемой, когда оптика в принципе не включается, сталкиваются многие современные автолюбители. Как правило, в данном случае причина заключается в вышедшем из строя переключателе, его надо просто поменять (автор видео — канал New Jersey TV).

Полезное видео

Дополнительную информацию по установке габаритов в поворотники вы можете получить из видео ниже:

Существует немало способов тюнинга, самый дешевый из которых — доработка фар.

Помимо элементарной замены лампочек ближнего и дальнего света, автолюбителей часто интересует, как сделать габариты в поворотниках. Некоторые водители даже дублируют габаритный свет на ВАЗ 2110 или ВАЗ 2114. Делается это из-за не очень хорошей видимости освещения на дорожном покрытии, что очень важно в ночное время и в плохую погоду для предотвращения аварий.

Виды работ

Доработать поворотники на авто можно следующими способами:

• дополнить горящие поворотники габаритами, переместив их с передних фар;
• вставить дополнительные габаритные лампы на переднюю оптику;
• изменить цвет габаритных ламп на желтый или белый;
• использовать гибкие ДХО с функцией поворотника.

Если у габаритов желтый цвет, тогда свет от поворотников будет с ним сливаться, если цвет белый, тогда на фоне основных габаритов поворотники станут выделяться

“Американские габариты” своими руками

Доброе время суток уважаемые читатели, на днях загорелось у меня сделать свою машину немного американской, и решил сделать габариты в поворотники, вариантов такой операции не много, например такие: 1) Врезать второй цоколь и запитать его от заводских габаритов, но такой мануал меня не устраивал, т.к. при включении поворотника он горит ярче-тускнее.

2)— Поставить двух нитевую лампочку (затрудняет то что двух нитевых лампочек желтого цвета тяжело найти, и к тому же результат тот же что и в первом варианте.

3)— вариант который выбрал я, и наиболее сложный (создание двух режимов поворотных лампочек с помощью 5-ти контактного реле, диода и конденсатора). О всех своих действиях я и попытаюсь вам рассказать.

Первым делом идем в магазин электро деталей и покупаем там:

1. Конденсатор на 4700 мкФ*25v или 3000 мкФ*25В или 3300 мкФ*25В не знаю в чем разница, вроде как в емкости, я использовал 4700 мкФ*25v всего нужно — 2шт.

2. Диод 5817 или 5819, тоже не знаю в чем разница, я взял 5817 3. Реле 5-ти контактное обычное автомобильное — 2шт 3. Клеммы для реле — 2шт 4. Круглые клеммы — 2 шт 5. Провод — 4м. (цветные) я брал по цветам как на схеме 6. Изолента или термоусадка 7. Клеммы мама

Затем берём схему и начинаем все собирать в точности по схеме

После того как сделали домашнюю работу) идем к машине, снимаем обе фары и ищем “+” с габаритов и “+” с поворотников. У поворотника всего 2 провода, цветной будет плюсом, а плюс с габарита будет в краинем правом верхнем углу фишки. И опять же ориентируясь по схеме начинаем скручивать провода.

Преимущество американских габаритов

• Во-первых, они в темноте обозначают края машины, что является немаловажным моментом. Так, например, на грузовиках габаритные огни расположены посередине, что является очень неудобным для других участников движения.
• Во-вторых, американские габаритные огни изначально были созданы для парковки. Также эти габаритные огни в условиях недостаточной видимости помогают увидеть автомобиль.

Штраф за их установку

За установку американских габаритных огней грозит штраф в размере 2500 рублей для гражданских лиц, а для должностных размер штрафа повышается в несколько раз: от 15000 до 20000 рублей, а для юридических от 40000 до 50000 рублей. В ФЗ №195 от 10.12.1995 года “О безопасности дорожного движения” регламентировано, что может быть установлено дополнительно или изменено в автомобиле, и к каким последствиям приведут вышеперечисленные действия.

Но штрафа может не последовать, если ваши дополнительные габаритные огни были зарегистрированы после установки. То есть, как устанавливает законодатель, вы обязаны провести повторную сертификацию или повторное декларирование соответствия Вашего транспортного средства.

В основном за дополнительные габаритные огни сотрудники ГАИ не штрафуют, даже если и обращают на это внимание. Но они вправе это сделать и могут при этом сослаться на федеральный закон, указанный мной выше, а именно на 4 главу статью 15.

Следовательно, “американки” незаконны, так как в ПДД РФ есть пункт, запрещающий эксплуатацию транспортных средств при наличии данных пунктов: когда количество, тип, цвет, расположение и режим работы внешних световых приборов не соответствуют требованиям конструкции транспортного средства.

Но в России есть автомобили, в которых еще на заводе были установлены эти самые американские габаритные огни, что же делать в этом случае?

Это, конечно, спорный вопрос, но установление дополнительных габаритов не совсем являются правильным, так как они вводят в заблуждение остальных участников дорожного движения. Не всегда может быть понятно, хотите ли Вы повернуть, или это просто новая “фишка” на Вашем авто. И если уже говорить об американском законодательстве в области ПДД, то у них вообще регламента, связанного со светом авто нет, единственное, что написано в их ПДД о световых приборах – они должны быть исправными.

Рекомендуется, если вы все же решитесь на установку “американок”, поставить на поворотники ШИМ, ограничить яркость на уровне 3-5 Ватт.

Из этого видео вы узнаете, как можно самому сделать американские габариты:

Инструкция по сборке

Светодиодные лампы – это полупроводниковые элементы, светящиеся под воздействием электрического тока. Основной элемент в них – кремний. В зависимости от того, какие примеси используются, меняется цвет лампочек.

Фотогалерея «Возможные варианты динамических указателей поворотов»

1. Динамические указатели поворотов

2. Динамичный бегущий поворотник

3. Задние светодиодные фонари

Инструменты и материалы

Чтобы изготовить бегущий поворотник своими руками, понадобятся следующие инструменты:

• паяльник;
• бокорезы или плоскозубцы;
• паяльник и материал для пайки;
• тестер.

Из расходных материалов нужно приготовить стеклотекстолит. Он нужен для изготовления печатной платы, на которой будет размещаться полупроводниковый элемент. Выбираются необходимые светодиоды. В зависимости от характеристик светодиоды и значений тока и напряжения бортовой сети, рассчитываются характеристики защитных резисторов. Используя расчеты, подбираются остальные компоненты сети (автор видео — Евгений Задворнов).

Последовательность выполнения работы

Перед тем, как сделать поворотники, нужно выбрать подходящую схему.

Схема изготовления бегущих поворотников

Затем на основании схемы изготовить печатную плату и нанести на нее разметку для размещения будущих элементов.

Сборка состоит из последовательности действий:

1. Сначала следует обесточить авто, отключив отрицательную клемму от АКБ.
2. Далее необходимо снять старые указатели поворотов и аккуратно их разобрать.
3. Старые лампочки следует выкрутить.
4. Места стыков следует очистить от клея, обезжирить, вымыть и дать просохнуть.
5. На место каждого старого элемента устанавливается новый поворотник бегущий огонь.
6. Далее сборка и установка фонарей производится в обратном порядке.
7. После установки подключаются провода.

На следующем этапе в сеть включается дополнительный стабилизированный источник питания. На его вход поступает питание с промежуточного реле, а выход соединяется с диодом. Разместить его лучше в панели приборов.

При подключении светодиодов необходимо следить, чтобы анод был подключен к плюсу источника питания, а катод – к минусу. Если подключение будет выполнено неправильно, полупроводниковые элементы не будут светиться и даже могут сгореть.

Гибкие светодиодные ленты ДХО
