Как отремонтировать передний тормозной механизм ВАЗ-2109

Главная • Ваз • 2109 • Тормозная система

Устройство тормозной системы Ваз 2109 передних колес: 1. Тормозной шланг. 2. Болт крепления направляющего пальца. 3. Клапан прокачки. 4. Колесный цилиндр. 5. Болт крепления цилиндра к суппорту. 6. Болты крепления основания.

Схема торозной системы Ваз 2109: 1. Колесный цилиндр. 2. Поршень. 3. Основание тормозной скобы. 4. Тормозной диск. 5. Тормозные колодки. 6. Суппорт.

Ремонт переднего суппорта ваз 2110

Суппорт в автомобиле является одной из наиболее важных частей. Он представляет собой узел, необходимый для крепления тормозных колодок транспортного средства. Лишь небольшая доля водителей уделяет тормозной системе должное внимание, хотя эта часть машины должна находиться в приоритете.
Многие владельцы отечественных автомобилей ВАЗ успели оценить на себе всю важность суппорта, а точнее — необходимость в его полной исправности. Например, некоторые водители чуть было не врезались во впереди стоящий транспорт, так как тормозная система отказывала в самый неподходящий момент.

Водителю в обязательном порядке стоит периодически проверять исправность тормозного суппорта на ВАЗ 2110 и других отечественных моделях автомобилей. Если данная деталь подверглась повреждениям, то она может быть восстановлена. В тех случаях, когда возможность восстановления суппорта исключена, проводится полная замена комплектующей детали.

Последовательность прокачки тормозов

Удаление воздуха из гидросистемы тормозов автомобиля ВАЗ 2108 (так называемая прокачка) является необходимым завершающим этапом их ремонтных работ на гидросистеме тормозов. О наличие воздуха в системе гидропривода свидетельствует своеобразное поведение педали тормоза ВАЗ 2108. При первом нажатии педаль ведёт себя мягко, сопротивляется нажатию слабо, проваливается глубоко. При нескольких последовательных нажатиях она становится жёстче, её ход уменьшается. Такое поведение свидетельствует о необходимости прокачать гидросистему.

Замена направляющих пальцев суппортов и их пыльников на ВАЗ 2114-2115

Первым делом необходимо поднять переднюю часть машины домкратом. После чего снимаем колесо и при помощи отвертки с плоским лезвием необходимо отогнуть контрящие шайбы болтов суппорта.

Затем откручиваем два болта крепления сверху и снизу, как показано на фото.

Далее сжимаем тормозной цилиндр при помощи отвертки, вставив ее между скобой и одной из колодок.

Далее можно поднимать цилиндр со скобой вверх, как показано ниже, и отвести его в сторону, чтобы он не мешался.

И теперь можно без проблем вынимать пальцы суппорта, как сверху, так и снизу, приложив минимальные усилия.

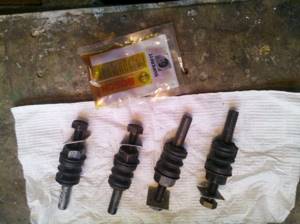

Затем очищаем пальцы от старой смазки специальным средством или же покупаем новый. Также, необходимо установить новый пыльник, если старый поврежден.

Наносим специальную смазку для суппортов на палец и под пыльник, как показано на фото. После чего сажаем палец на свое место до конца, чтобы пыльник был надежно зафиксирован.

Теперь можно собирать всю конструкцию в обратной последовательности, и не забываем перед выездом из места ремонта нажать несколько раз на педаль тормоза, чтобы колодки заняли свое положение в направляющей.

Замена направляющих пальцев суппорта

Если вы стали замечать дребезжание суппортов на собственном автомобиле, то сначала стоит направить внимание на две вещи:

1. На пружинки тормозных колодок, которые могли ослабеть
2. На направляющие пальцы суппортов может быть они износились из-за отсутствия смазки

В данной статье подвергнется рассмотрению 2-ой вариант, когда конкретно износ направляющих пальцев приводит к схожим дилеммам. Сначала стоит обратить внимание на состояние пыльников. Если они порвались либо даже потрескались, то их нужно поменять на новые, а сами пальцы смазать повторно. Но об этом более подробно ниже.

Необходимый инструмент для ревизии суппортов на ВАЗ 2110, 2111 и 2112

• Отвертка с плоским лезвием
• Ключ на 13 и 17 мм
• Смазка медная
• Смазка для направляющих пальцев суппортов
• Очиститель тормозных устройств

Выгодно ли это финансово

Когда владелец машины представляет, какой объем работы ему предстоит выполнить, волей-неволей начинает подсчитывать, есть ли смысл самостоятельно менять тормозные диски, либо проще отдать машину на СТО.

В зависимости от производителя и места, где вы приобретаете новые тормозные диски, их цена может составлять от 1 до 2 тысяч рублей. Добавьте к этому незначительные траты на расходные материалы. Наверняка у вас в гараже есть инструменты, домкрат, и то же средство WD40. То есть дополнительные расходы, помимо покупки самих тормозных дисков, минимальные.

Теперь предлагаем вам ознакомиться со стоимостью услуг профессиональных сервисных центров на ремонт и замену различных узлов тормозной системы.

Отсюда становится очевидно, что с финансовой точки зрения самостоятельная замена позволяет сохранить приличную сумму денег. Плюс не забывайте, что не все СТО действительно качественно выполняют свои обязанности. Ну а решать уже непосредственно вам самим.

Демонтаж суппорта на ВАЗ-2110 своими руками

Весьма простая конструкция изделия и тривиальность процесса его демонтажа позволяет производить ремонт и обслуживание даже начинающему автомобилисту. Если вы будете внимательно следовать нижеизложенным рекомендациям — у вас едва ли возникнут трудности на любом из этапов процесса. Вы сэкономите приличные деньги, затраченные на поездку в СТО, и немалое количество времени, ведь сроки обслуживания соизмеримы со временем, необходимым для поездки в мастерскую.

Демонтаж ВАЗ суппорта

Последовательность демонтажа изделия следующая:

1. Первым делом стоит приподнять машину домкратом и снять колесо. Для подстраховки далее его можно положить под днище авто в случае выхода из строя домкрата;

1. На ВАЗ 2112 суппорт крепится к кронштейну при помощи двух болтов М17, которые вам следует открутить. Чтобы сорвать болты, возможно, понадобится проникающая смазка;

1. Если необходимо заменить суппорт ВАЗ либо провести комплексный его ремонт — откручиваете изделие от тормозного шланга. Наконечник шланга закупориваете и можно приступить к дальнейшей разборке изделия.

Как минимизировать потерю тормозной жидкости

1. Откройте капот и используйте тряпку, чтобы тщательно очистить главный тормозной цилиндр. Главный цилиндр крепится к усилителю — барабаноподобному компоненту, установленному со стороны водителя и называется он вакуумный усилитель тормоза.
2. Открутите крышку бачка главного цилиндра и положите кусок чистого пластикового эластичного листа поверх отверстия, я обычно ложу просто плотный пакет и хорошо притягиваю его крышкой, для того чтоб в бачке был вакуум и при снятии тормозного шланга жидкость не текла на пол.
3. Затем установите крышку на верхнюю часть пластикового листа и затяните крышку. Это создаст вакуум и поможет предотвратить значительную потерю жидкости при отсоединении тормозной магистрали.

Смазка суппортов: как, чем и зачем?

Любой «лишний» звук, доносящийся со стороны передней подвески, обязательно насторожит опытного автомобилиста. Износившийся подшипник, разболтавшаяся шаровая или раскрутившееся колесо могут привести к потере управляемости и даже стать причиной ДТП. Однако из множества стуков, которые могут издавать детали ходовой части, особенно выделяется звук, издаваемый тормозными суппортами – а точнее, их скобами и направляющими. Сегодня будем с ним бороться.

Э тот неприятный и громкий дефект не понаслышке известен многим водителям, причем вызывает он совершенно разную реакцию. Чаще всего владелец предпочитает «не мешать машине работать» — ведь так проще всего, а на работе самой тормозной системы «звуковое сопровождение» особо не сказывается. Однако существует немало дотошных автомобилистов, которые борются со звуком различными способами – например, смазкой направляющих и даже их доработкой.

Стук возникает из-за чрезмерного зазора в паре «направляющая-скоба»

Чем смазывать

Казалось бы, что может быть проще, чем смазать направляющие суппортов? Многие владельцы так и делают – во время очередной «переборки» тормозной системы берут и смазывают пальцы тем, что под руку попадётся. Как правило, в гаражном ассортименте находится литол и его производные, а также «графитка». Более продвинутые озадачиваются поиском специализированного состава, предназначенного именно для применения в узлах тормозной системы.

А теперь – неожиданность: в большинстве случаев неправильно поступают и те, и другие! Да, направляющие пальцы суппортов действительно необходимо смазывать, но отнюдь не тем, что обычно считают подходящей смазкой, даже если её так позиционируют в автомагазине.

Производители автомобилей выпускают смазки для направляющих под собственными брендами.

Вот список оригинальных ОЕМ-смазок от некоторых автопроизводителей с указанием каталожных номеров:

• BMW 81 22 9 407 103, 83 23 0 305 690;
• FORD/Motorcraft D7AZ-19A331-A, XG-3-A;
• Volkswagen/Audi G 052 150 A2;
• LAND ROVER RTC7603, SYL500010;
• HONDA 08C30-B0224M, 08798-9027;
• MAZDA 0000-77-XG3A;
• NISSAN 999MP-AB002;
• SUZUKI 99000-25100;
• TOYOTA 08887-80609;
• CHRYSLER/Mopar J8993704;
• Volvo 1161325-4.

Существуют и смазки, которые выпускают компании производители автокомпонентов и «химии» под собственными брендами:

• ACDelco 89021537 (10-4022);
• Federal Mogul F132005;
• FTE Automotive W0109;
• Stahlgruber 223 1712, 223 1729;
• TRW Automotive PFG110.

Такие разные смазки

К сожалению, в подавляющем большинстве случаев в автомагазинах (как онлайн, так и оффлайн) обычно предложат «не то» — то есть, противоскрипную смазку, которую в направляющих применять просто нельзя!

Дело в том, что медные и керамические противоскрипные пасты предназначены для нанесения на тыльную сторону колодок и ответные элементы тормозных суппортов, но для «направляек» они не годятся по нескольким причинам. Во-первых, после смазки солидолом, литолом, «графиткой» и другими смазками на основе минеральных масел резиновые пыльники пальцев практически всегда разбухают, перестают держаться на пальцах и, по сути, просто перестают выполнять свою функцию.

Во-вторых, для смазки направляющих годятся лишь специальные пластичные смазки на основе синтетических масел и загустителя. Благодаря этому смазка становится тугоплавкой и «не стекает» с направляющих после нагрева, а также не коксуется со временем от воздействия воды и высоких температур. Качественные специализированные смазки без проблем держат до +300С, но при этом неагрессивны к уплотнениям. При этом такие смазки не только не плавятся, но и не растворяются в воде, щелочах, разбавленных кислотах, тормозной жидкости, а также метаноле и этаноле.

Применение неподходящей смазки на практике может привести к обратному эффекту – то есть, смазанные направляющие пальцы закисают в суппорте, из-за чего плавающая скоба теряет свою подвижность, а колодки начинают подклинивать и перегреваться.

На тематических форумах выбору «правильной» смазки для направляющих посвящены сотни страниц, но при этом приведённые теоретические выкладки и практические отзывы нередко противоречат друг другу, что приводит к еще большей путанице.
