Какие лампочки стоят в противотуманках на ваз 2114 (цоколи bosch и киржач)

Натяжка ручного тормоза – ваши действия

Итак, натяжка ручного тормоза осуществляется следующим образом. Для начала воспользуйтесь домкратом и установите опору. Затем поднимите рычаг тормоза. Теперь найдите и ослабьте контргайку регулировочного устройства через лючок в тормозном барабане. Заверните регулировочную гайку, при этом проследите, чтобы трос тормоза натянулся. Если после осуществления совокупности перечисленных действий натяжения троса не произошло, значит, вам потребуется замена этой детали. В этом случае нужно обратиться к специалистам, которые быстро помогут решить вашу проблему.
Если все прошло удачно, проверьте работу ручника, натянув на себя рычаг. Проведите тест: попробуйте провернуть руками заднее колесо. Колеса не должны вращаться без усилия. А если тест пройден, тогда затяните контргайку. Отпустите рычаг и проведите еще один подобный тест. В этот раз колеса должны свободно вращаться. Теперь опустите свой автомобиль на землю и проведите тест на определение работы стояночного тормоза. Натяжка тормоза выполнена. Вы можете считать себя настоящим мастером. Но если вы все равно не решаетесь привести в жизнь описанный план, то не стесняйтесь обратиться к знающим людям, которые помогут решить не только эту, но и другие проблемы.

Главная →

Обслуживание и Ремонт → Тормозная система →

Способы установки

Какие лампочки стоят в фарах ваз 2110
Есть несколько вариантов оснастить свой автомобиль системой противотуманных фар. Выбор зависит от ваших личных предпочтений и возможностей.

Стандартный комплект ПТФ включает несколько элементов:

• Фары;
• Лампочки;
• Реле включения;
• Комплект проводов;
• Схема подключения;
• Кнопка для включения/выключения ПТФ.

Выбирая комплект, обратите внимание на то, чтобы фары соответствовали форме очков, то есть облицовочных элементов. Стандартный комплект

Стандартный комплект

Сегодня для владельцев ВАЗ 2114, желающих установить противотуманные фары, рекомендуется выбирать прямоугольные комплекты от компании Киржач. Ее используют при заводской установке ПТФ на дорогих версиях модели.

Ксенон в ПТФ

Многие автовладельцы подумывают о том, чтобы установить в противотуманки ксеноновые лампы. Хорошо ли это? Не особо.

Все дело в том, что при установке ксенона в ПТФ нарушается фокусировка. Принцип действия ксенона несколько иной по сравнению с обычными лампами типа Киржач.

Штатные ПТФ предназначены для определенных видов ламп, потому с ксеноном они не справляются. В результате в отражателе наблюдается чрезмерное отражение, происходит преломление лучей, свет размывается. К чему это ведет? К ослеплению водителей встречного транспорта.

Вариант с ксеноном не является практичным и удачным решением. Потому от него рекомендуем отказаться.

Другой вариант — комбинация ксенона и желтых противотуманок. Вам потребуются ксеноновые лампочки Н1, которые монтируют в бутылочную крышку и только после этого ставятся в фару. Так световой пучок получает более ровные границы, не слепит участников встречного движения, лучше подсвечивает дороги при плохой погоде. Только после установки этого комбинированного освещения обязательно убедитесь, что ваши фары действительно не слепят встречные машины.

Если вам упорно продолжают светить дальним светом встречные машины, попробуйте отрегулировать световой пучок. Если и это не помогает, от ксенона лучше отказаться.

Сколько стоят противотуманки на ВАЗ 2114?

Стандартные Противотуманки на ваз стоят примерно 500р. Что же касается аналогов от хелла и других производителей — цена растет до 1000р и более.

Доброго времени суток друзья! Вот приобрёл себе светодиодные лампочки в ПТФ, так как недавно перегорела одна лампочка. И сразу же было решено заменить сами противотуманки на новые потому что всю весну в них была вода и из за этого они облезли внутри и чтобы опять это не повторилось все швы и места возможного попадания воды замазал силиконовым герметиком.

Вот такие лампочки.

Покупались они на Алиэкспресс

Вот так они горят, но здесь мало что понятно. Камера сразу темнеет(

Замазанные))

колпачки тоже посадил на герметик.

А это разница: слева галоген, справа светодиод.

Это уже обе диодные.

Фото ночь. Светят так себе(((Как только появится возможность сфотографировать ночью как они светят сразу выложу!

Когда покупал противотуманки на рынке запчастей увидел зеркала от ваз 2110 и спросил у продавца без всякой надежды нет ли таких же только на 2114-15, (без всякой надежды потому как когда услышал что существуют такие зеркала на “самару” пытался найти у нас в городе их но без результатно) и к моему удивлению она мне говорит это они и есть на 2114, так я заодно и прикупил зеркала. Обзор у них намного лучше чем на стоковых, дальше хочу ещё заменить на них элементы на антиблик с подогревом но это чуток попозже.

Это старое зеркало после не удачных попыток отрегулировать.

А это новое. После того зеркала как будто прозрел)))

вид с водительской стороны

Снаружи с зеркалами забыл сфоткать, но вот здесь немного видно)И ещё провёл провод под обшивкой и подключил видеорегистратор что бы он работал от замка зажигания. Теперь он работает в автоматическом режиме)))

вот так сейчас проходит провод.

Всем удачи на дорогах и вне их!

Цена вопроса: 1 000 ₽.

Противотуманные фары (ПТФ) – это блок оптики, который может быть расположен как в сборы с основной фарой автомобиля, так и вынесен отдельно – чаще всего по краям бампера. Противотуманные фары предназначены для освещения обочины и дороги в тяжелых погодных условиях: когда лучи ближнего и дальнего света отражаются об толщу тумана, тем самым создавая световую стену перед автомобилем, то противотуманные фары – дают плоский и широкий луч, который стелется ровно над дорогой, чтобы не освещать сам туман. Помимо того, что противотуманные фары освещают вам дорогу в тяжелых погодных условиях, они так же помогают сделать вас заметнее для других участников дорожного движения.

Так же существуют и задние противотуманные фары – но, как правило, это обычный красный свет, такой же как и габаритный свет, но в 2-3- раза ярче. «Люксовые» версии Самар 2114, 2113, 2115 с завода оснащены передними ПТФ , которые расположены по краям бампера.

Владельцы же стандартных комплектация – передние ПТФ устанавливают собственноручно, а как это сделать Вам, рассмотрим чуть ниже.

По факту на ВАЗ 2114 2113 2115 очень плохой головной свет, ночью ездишь практически в слепую! Поэтому молодежь ставит ксенон в головной свет, устанавливают ПТФ – и ксенон в них!=) А автовладельцы постарше –довольствуются простой установкой ПТФ! Кстати, головной свет на ваз 2114 – так же бывает от разных производителей, но какой выбрать? Ответы вы найдете здесь: Киржач или Бош?

Замена лампочек в противотуманках ВАЗ 2114

Лампа ближнего света приора: лампочки с каким цоколем стоят в фарах лада приора, как выбрать лучшие и поставить своими руками

• Для удобства снятия корпуса ПТФ загоните автомобиль на яму или подъемник;
• Далее отодвиньте защитный резиновый кожух с тыльной стороны ПТФ-ки;
• Доберитесь до разъема питания фары и снимите с него фишку;
• Отсоединив провод, ослабьте крепление лампочки, сжав пальцам «лапки» и вынув их из места посадки;
• Выньте цоколь вместе с лампой и вместо неисправного элемента вставьте новый.

При внедрении новой детали освещения не прикасайтесь к поверхности стекла, т.к. оставленные следы на нем со временем приведут к потускнению или полному перегоранию нити. При установке светодиодов и ксенона перед началом эксплуатации автомобиля отрегулируйте наклон пучка света таким образом, чтобы не ослеплять других участников движения.

Типы лампочек ближнего света на ВАЗ-2114

Типы лампочек

К выбору лампочек ближнего света стоит относиться тщательно, ведь именно от яркости света зависит видимость дорожного покрытия в ночное время суток. Итак, рассмотрим, какие лампы устанавливаются в ближний свет Ваз-2114:

• Ксеноновые.
• Галогенные.
• Накаливания.
• NewNeon.
• LED.
• FireLED.

Таким образом, автомобилисту предоставляется широкий выбор ламп ближнего света, которые можно установить. Кроме яркости свечения, они ещё отличаются стоимостью.

Детально о каждом виде ламп

При выборе ламп стоит помнить, что это в первую очередь безопасность. Итак, рассмотрим, краткую характеристику каждого типа лампочек в ближний свет, которые, несомненно, подойдут для Ваз-2114. Стоит напомнить, что завод изготовитель рекомендует для установки маркировку Н4 для монтажа на автомобиль.

Ксенон

Комплект ксеноновых ламп с блоками розжига

Ещё один комплект ксенона

За последние 10 лет завоевал сердца многих владельцев автомобилей. Имеется достаточно широкий ассортимент выбора на рынке. Монтаж может проводиться, как в автосервисе, так и самостоятельно. Недостатков является то, что эффективности использования необходим блок розжига. Стоимость начинается от 1200 рублей.

Галоген

Галогенная фара

Данный тип лампочек довольно распространён. Хорошо подходит для туманных областей использования. Довольно низкая стоимость делает их доступными каждому автолюбителю. Минусом можно считать то, что в ночное время плохо освещают дорожное полотно.

Лампы накаливания

Стандартная лампа для ближнего света Н4

Обычные лампы ближнего света, которые идут с завода изготовителя. Не отличаются особой надёжностью и яркостью свечения, но их вполне достаточно для безопасной эксплуатации автомобиля, если не превышать скорость движения свыше 90 км/час.

NewNeon — лампочки

Лампочки нового поколения. Имеют хорошую осветительную способность, если правильно отрегулировать положение фар.

Так как и ксенон требуют установки дополнительного рассеивательного блока.

Стоимость слишком высокая, поэтому пока их устанавливают только на дорогие иномарки. Цена начинается от 35 000 рублей за комплект на 1 фару.

LED – свет

LED лампочка

Ещё одна технология, которая ворвалась нежданно. Достоинствами можно то, что лампочки имеют хороший свет для любых погодных условий. В ночное время суток освещаемость дорожного покрытия высокая. Этот тип ламп довольно экономичный и потребляет незначительное количество мощности, что даёт возможность перебросить её на использования других приборов.

Единственным минусом остаётся цена – от 1000 руб.

FireLED – лампочки

FIRELED лампа

В 2021 году были представлены автомобильные лампы FireLED от компании Philips. Это ещё более яркие лампы, световой пучок которых можно регулировать. Как и ксеноновые фары требует установки дополнительного блока управления светом. Лампа имеет не только ближний, но дальний свет.

Конечно, пока массовое внедрение невозможно, поскольку стоимость слишком высока и составляет от 40 000 за 2 лампы и блок. Плюс ко всему, на территории СНГ пока нет специалистов, которые могли бы устанавливать свет такого типа.

Опрос

Производители ламп для Ваз-2114

Когда рассмотрены все виды лампочек, можно перейти непосредственно к списку ламп, которые можно установить на Ваз-2114.

Лампочки Philips светодиодного типа

Лампы ОСРАМ

Лампы Диалуч отечественного производства

Достаточно высокий ассортимент Н4-ламп предоставляет рынок запасных частей, но для отечественного автотранспорта подойдут и лампочки других маркировок:

• А 12-60+55 ВАЗ H4 plus 60 (BOSCH).
• Allseason Super (+30%) (пр-во OSRAM).
• H1 12V 55W P14,5s Night Breaker (+90%) (пр-во OSRAM).
• H4 12V 100/80W PU43t (пр-во OSRAM).
• H4 12V 60/55W P43t Allseason Super (+30%) (пр-во OSRAM).
• IPF SUPERDEAM.
• NARVA H4 RANGE POWER.
• General Electric (модель AllDay).
• Philips (модель Weather Vision).

Это только маленький список фар, которые можно использовать на Ваз-2114 в ближний свет.

Какие ПТФ светят лучше?

Замена лампочки прикуривателя ваз 2114

Качественные противотуманные фары должны иметь практически горизонтальный пучек света. Если же в вашем распоряжении «Китай» — то вы сразу заметите разницу

Лучшими ПТФ в нашем случае является оптика производства Киржач (Автосвет), но существует множество подделок, поэтому важно и нужно отличать подделку от оригинала, т.к продавцы всучат вам первый попавшийся товар

Так же достаточно хорошо зарекомендовала себя продукция фирмы Hella, но из-за высокой стоимости она мало востребована.

Противотуманные фары (ПТФ) – это блок оптики, который может быть расположен как в сборы с основной фарой автомобиля, так и вынесен отдельно – чаще всего по краям бампера. Противотуманные фары предназначены для освещения обочины и дороги в тяжелых погодных условиях: когда лучи ближнего и дальнего света отражаются об толщу тумана, тем самым создавая световую стену перед автомобилем, то противотуманные фары – дают плоский и широкий луч, который стелется ровно над дорогой, чтобы не освещать сам туман. Помимо того, что противотуманные фары освещают вам дорогу в тяжелых погодных условиях, они так же помогают сделать вас заметнее для других участников дорожного движения.

Так же существуют и задние противотуманные фары – но, как правило, это обычный красный свет, такой же как и габаритный свет, но в 2-3- раза ярче. «Люксовые» версии Самар 2114, 2113, 2115 с завода оснащены передними ПТФ , которые расположены по краям бампера.

Владельцы же стандартных комплектация – передние ПТФ устанавливают собственноручно, а как это сделать Вам, рассмотри чуть ниже.

По факту на ВАЗ 2114 2113 2115 очень плохой головной све т, ночью ездишь практически в слепую! Поэтому молодежь ставит ксенон в головной свет, устанавливают ПТФ – и ксенон в них!=) А автовладельцы постарше –довольствуются простой установкой ПТФ! Кстати, головной свет на ваз 2114 – так же бывает от разных производителей, но какой выбрать? Ответы вы найдете здесь: Киржач или Бош?

Выводы

Установить причины не работающих противотуманных фар на ВАЗ-2114 достаточно легко и просто, но под силу далеко не каждому автомобилисту. Поэтому, если представление об автоэлектрике далеко и невозможно совершить диагностику и ремонт своими руками, рекомендуется обратиться на автосервис.

Противотуманные фары (ПТФ) — это блок оптики, который может быть расположен как в сборы с основной фарой автомобиля, так и вынесен отдельно — чаще всего по краям бампера. Противотуманные фары предназначены для освещения обочины и дороги в тяжелых погодных условиях: когда лучи ближнего и дальнего света отражаются об толщу тумана, тем самым создавая световую стену перед автомобилем, то противотуманные фары — дают плоский и широкий луч, который стелется ровно над дорогой, чтобы не освещать сам туман. Помимо того, что противотуманные фары освещают вам дорогу в тяжелых погодных условиях, они так же помогают сделать вас заметнее для других участников дорожного движения.

«Люксовые» версии Самар 2114, 2113, 2115 с завода оснащены передними ПТФ , которые расположены по краям бампера.

По факту на ВАЗ 2114 2113 2115 очень плохой головной свет, ночью ездишь практически в слепую! Поэтому молодежь ставит ксенон в головной свет, устанавливают ПТФ — и ксенон в них!=) А автовладельцы постарше —довольствуются простой установкой ПТФ! Кстати, головной свет на ваз 2114 — так же бывает от разных производителей, но какой выбрать? Ответы вы найдете здесь: Киржач или Бош?

Как установить противотуманные фары?

Какие противотуманные фары выбрать?

Как определить подделку ПТФ «Киржач»?

Не работают противотуманки, что делать?

Какая модификация лучше?

Галогенные лампы H4, устанавливаемые на ВАЗ- 2114 подразделяются на:

1. Стандартные.
2. Усиленного светового пучка.
3. Улучшенного визуального обзора.
4. Всепогодные.
5. Повышенной мощности.

Представляют собой две нити накаливания ближнего и дальнего освещения. Оптимальными среди них считаются лампы мощностью 60/55Вт .

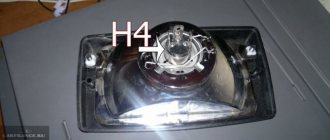

Стандартная лампа H4

Такие лампы монтируются на каждом автомобиле этой модели Ваз.

Лампа усиленного потока света

Лампа усиленного потока света +30%

Обозначаются, как +30%, 50% и так далее. Помимо потребления «своих» 55Вт и процентов выдают более яркий свет. Но продолжительность эксплуатации таковых не велика, хотя цена дороже.

Улучшенного визуального обзора

Освещают привычным для глаза белым светом. Потребляя обычные 55 Вт, освещают ярче, несмотря на голубоватый оттенок колбы.

Выдают отличный световой фон на заснеженной и сухой дороге. На мокрой трассе лучше задействовать противотуманные желтые фары. Не ослепляют встречные машины. Продолжительность эксплуатации таковых не отличается от стандартных, несмотря на завышенную цену. Производители отдают предпочтение лампам с желтым или голубоватым оттенком.

Всепогодные

Всепогодная лампа желтого свечения

На лампах делаются специальные напыления желтоватого оттенка, что позволяет свету достигать контрастности местности в непогоду, особенно пасмурную (туманную). Жёлтый свет обладает меньшим уровнем отражения.

Повышенной мощности

Пользуются спросом среди владельцев, не особо владеющих «предметом спора».

Лампа повышенной мощности приводят к последствиям с ослеплением встречного автомобиля и ДТП.

Виды фар

Если ксеноновые лампы фары ВАЗ 2114 приводят лишь к проблеме установки, то при покупке галогенных перед автолюбителем появляется еще и проблема выбора, ведь их бывает несколько видов:

1. Стандарт – в современной комплектации ВАЗ 2114 это BOSCH с мощностью диапазона 60/55Вт. На предыдущих комплектациях автомобиля мощность также находилась в этом диапазоне, но автомобиль комплектовался отечественными производителями, что заметно сказывалось на качестве работы фар.

Стандарт

1. Усиленные – дороже классических ламп и имеют маркировку +30 (50 и т.д.)%. Работают такие фары примерно настолько же процентов меньше, стоят на эти же проценты дороже и энергию потребляют в соответствующем режиме.

Усиленная лампа

1. Улучшенный обзор – колба данных осветителей обладает легким голубым оттенком. При том, что потребление и нагрев остаются в норме, свет получается ярче, а видимость на сухой либо снежной дороге лучше и дальше. Такие фары не слепят встречных автовладельцев, но без качественных «противотуманок» неспособны осветить дорогу в дождливую погоду.
2. Всепогодные – отличаются от стандартных наличием желтого напыления на источнике света. В отношении технических характеристик ничем от них не отличаются, но помогают создать визуальный контраст контура объектов, особенно когда на улице плохая погода.

Всепогодная лампа

1. Повышенной мощности – данные фары являются продуктом рынка, который породил спрос, а не объективная необходимость. Более мощные лампы прерогатива молодых людей, не принимающих во внимание возможные дорожные проблемы, связанные с последствиями подобного «тюнинга».

ВАЖНО! Завод изготовитель прямо заявляет о запрете установки сверхмощных галогенных осветителей, ведь они слепят встречных водителей и приводят к массе ДТП, как за городом, так и в его черте.

Как выбрать противотуманки ВАЗ 2115 и ПТФ ВАЗ 2114

Начнем с того, что существует несколько видов противотуманных фар. Если точнее, есть два типа: штатные и универсальные ПТФ

При этом важно понимать, что от качества самих туманок сильно зависит их эффективность

Идем далее. Штатные ПТФ могут быть оригинальными или аналогами. В любом случае, они выпускаются под конкретную модель автомобиля, имеют аналогичные крепления, корпус и т.д. Такие ПТФ проще всего устанавливать, особенно если в бампере уже есть места для установки, прикрытые заглушками.

Универсальные ПТФ имеют такое крепление, которое обеспечивает возможность их установки на разных моделях авто, такие туманки можно ставить в области заглушек на бампере, на решетке радиатора, навешивать их на бампер и т.д.

Минусами является недостаточно яркое и сильное свечение таких ламп, а также небольшой срок службы. При этом не всегда заменить лапочки удается быстро и просто с учетом возможных сложностей с доступом (особенно при условии установки туманок в штатные места).

ПТФ с ксеноновой лампой светят ярче «галогенок», срок службы также больше на 50-60 или даже 80-100% (при условии использования качественных ламп). Однако, стоимость оборудования намного выше, для таких ламп нужно также отдельно устанавливать блоки розжига, правильно подключать ксенон и т.д.

Еще, более яркий ксеноновый свет, который лучше галогенок на сухой дороге, зачастую обеспечивает худшую видимость именно в туман и дождь, так как цветовая температура несколько отличается от галогеновых фар даже у максимально приближенных по характеристикам ксеноновых аналогов.

Также стоит отметить, что более яркое свечение ксенона может быть причиной ослепления встречных водителей. С учетом такой особенности ПТФ с ксеноном нужно опускать ниже, постоянно следить за их регулировкой, поддерживать фары в чистоте и не включать противотуманки в обычных условиях (когда нет тумана, снега или дождя).

Светодиодные ПТФ являются более экономичными в плане энергопотребления, меньше нагружают АКБ и проводку. Срок службы светодиодных ПТФ хорошего качества обычно выше, чем галогеновых или ксеноновых.

Светят такие туманки хорошо (если изделие качественное), в ряде случаев можно изменять температуру свечения (с белого на желтый и т.д.). На практике, такие ПТФ вполне могут выполнять функцию ДХО в светлое время суток.

Минусом является высокая стоимость изделий высокого качества. Еще отдельные требования следует учитывать во время монтажа, так как в случае ошибок при установке или нарушении вентиляции светодиодные фары могут сильно нагреваться, что выводит их из строя.

Какие бывают галогенки?

Обзор ламп h4 представляет только те устройства, которые прошли тестирование (кстати, тест лапм h4 – зрелище яркое, можно посмотреть видео).

• Стандарт (заводская сборка).
• Более износостойкие (бывало и так, что такие лампы можно было заказать в комплектации основной сборки еще на заводе).
• Качество усиленного потока света.
• Повышенная характеристика восприятия света от фары на встречнойполосе.
• Универсальные лампы под любые погодные условия.
• Те, у которых большая мощность в сравнении с заводской сборкой.

Чтобы разобраться, какие лампы h4 лучше, посмотрим на сравнительные характеристики в процессе тестирования. А вот основные бренды галогенок, которые могут встать на четырнадцатую: OSRAM h4 стандарт, OSRAM h4 лайтдей, GENERAL ELECTRIC h4 стандарт, PHILIPS h4 лонг лайф, NARVA h4 стандарт.

Способы установки

Есть несколько вариантов оснастить свой автомобиль системой противотуманных фар. Выбор зависит от ваших личных предпочтений и возможностей.

Стандартный комплект ПТФ включает несколько элементов:

• Фары;
• Лампочки;
• Реле включения;
• Комплект проводов;
• Схема подключения;
• Кнопка для включения/выключения ПТФ.

Выбирая комплект, обратите внимание на то, чтобы фары соответствовали форме очков, то есть облицовочных элементов. Стандартный комплект

Стандартный комплект

Сегодня для владельцев ВАЗ 2114, желающих установить противотуманные фары, рекомендуется выбирать прямоугольные комплекты от компании Киржач. Ее используют при заводской установке ПТФ на дорогих версиях модели.

Ксенон в ПТФ

Многие автовладельцы подумывают о том, чтобы установить в противотуманки ксеноновые лампы. Хорошо ли это? Не особо.

Все дело в том, что при установке ксенона в ПТФ нарушается фокусировка. Принцип действия ксенона несколько иной по сравнению с обычными лампами типа Киржач.

Штатные ПТФ предназначены для определенных видов ламп, потому с ксеноном они не справляются. В результате в отражателе наблюдается чрезмерное отражение, происходит преломление лучей, свет размывается. К чему это ведет? К ослеплению водителей встречного транспорта.

Вариант с ксеноном не является практичным и удачным решением. Потому от него рекомендуем отказаться.

Другой вариант — комбинация ксенона и желтых противотуманок. Вам потребуются ксеноновые лампочки Н1, которые монтируют в бутылочную крышку и только после этого ставятся в фару. Так световой пучок получает более ровные границы, не слепит участников встречного движения, лучше подсвечивает дороги при плохой погоде. Только после установки этого комбинированного освещения обязательно убедитесь, что ваши фары действительно не слепят встречные машины.

Если вам упорно продолжают светить дальним светом встречные машины, попробуйте отрегулировать световой пучок. Если и это не помогает, от ксенона лучше отказаться.

Установка

Процесс установки ПТФ можно разделить на три основные этапа:

• Установка фар;
• Подключение к сети;
• Проверка функциональности.

Так что теперь о каждом из этапов мы поговорим отдельно.

Установка фар

Мы будем рассматривать вариант установки ПТФ на стандартный бампер. Следовательно, на нем не предусмотрены отверстия под новую оптику. Их придется выполнить своими руками.

Для работы вам потребуется определенный набор инструментов и материалов:

• Напильник;
• Дрель и сверла;
• Электрический лобзик;
• Рулетка;
• Маркер.

Элементы для подключения

Теперь непосредственно о работе.

1. Первым делом демонтируйте бампер. Работа выполняется только при условии его отсоединения от посадочного места.
2. Удалите всю грязь с бампера.
3. Выполните разметку под установку будущей противотуманной оптики.
4. Лучше всего фары монтировать немного сбоку от нижнего воздухозаборника. Постарайтесь расположить ПТФ строго под основной оптикой вашего автомобиля.
5. По декоративным очкам, которые имеют внешнюю и внутренюю половины, выполните разметку. Внешняя половина является декоративной, а внутренняя предназначена для фиксации внешней части и фар.
6. Внешняя часть очков на внутренней стороне имеет выступ. Этим посадочным выступом элемент должен входит в проделанное в бампере отверстие.
7. Для определения оптимальных размеров следует замерить посадочный выступ. Так вы сможете сделать на вашем бампере соответствующую разметку.
8. С помощью электрического лобзика вырезаются нужные по размерам и расположению отверстия.
9. Напильником обработайте места среза.
10. Внешнюю часть очков в итоге должна плотно войти в отверстие.
11. В полученных отверстиях монтируют противотуманные фары. Для этого в комплекте предусмотрены специальные крепежные болты.
12. Закрепите сверху фар декоративные очки. Бампер после этого можно вернуть на место.

Подключение

Вместе с ПТФ должна прилагаться схема подключения устройств. Она не сложная, потому даже новичок сумеет разобраться во всех нюансах соединения компонентов между собой.

Вам необходимо будет врезать проводку от противотумаок в монтажный блок, который располагается в подкапотном пространстве справа от лобового стекла. Для этого достаточно открутить болты с блока, поднять его и отыскать колодки с пометками Ш7 и Ш8.

Данные колодки служат для возможности подключения противотуманных фар, хотя штатно на заводе эти осветительные приборы не устанавливаются. В эти колодки подключается проводка от фар и от реле противотуманок, которое предоставляется в приобретаемом комплекте ПТФ.

Ваша задача — выполнить правильное соединение. Выполняется эти по следующей схеме:

• Выходящий провод от вывода 87 — это масса, потому подключить его нужно к корпусу автомобиля;
• Вывод под номером 85 идет на колодку с обозначением Ш7 и его подключают к разъему номер 17;
• Выводы под номерами 30 и 86 идут на колодку Ш8. При этом вывод 30 подключите на разъем 8, а 86 ведите к разъему номер 1;
• Установив фары, протяните через подкапотное пространство плюсовой провод, так как их соединяют с колодкой Ш8. Но эти провода нужно вставить в разъемы под номерами 2 и 3;
• Теперь колодку подключите к монтажному блоку, а блок верните на место;
• Подберите участок возле блока, где будет устанавливаться реле противотуманок.

Результат подключения

Кнопка

Вам теперь остается подключить систему управления вашими ПТФ. В комплекте с противотуманками предоставляется соответствующая кнопка, которая будет стоять на панели на предусмотренном производителем посадочном месте.

Кнопка ПТФ

Завод-изготовитель, то есть АвтоВАЗ, предусмотрел это. Потому под панелью вы найдете колодку управления. Панель снимается, находится соответствующая колодка и к ней подключается кнопка. Все, управление готово.

Проверка

Последний этап — это проверка работоспособности ваших ПТФ.

Чтобы проверить эффективность работы устройств освещения, включите габариты на своем ВАЗ 2114, после чего нажмите на кнопку включения противотуманных фар. Когда габариты отключаются, даже при условии нажатой кнопки противотуманок, они все равно должны погаснуть.

Значимость ПТФ переоценить сложно. Они помогают лучше видеть дорогу во время тумана, дождя, снега. Более того, противотуманки призваны улучшать видимость вашего автомобиля для встречного и позади идущего автомобиля. Потому настоятельно рекомендуем установить ПТФ не только впереди, но и сзади.

Источники

Установка и подключению передних и задних ПТФ на ВАЗ 2113, 2114, 2115

Прежде чем приступить к монтажу противотуманок, потребуется подобрать определённый перечень инструментов и дополнительных элементов. Можно приобрести как готовый комплект для подключения, так и по отдельности подобрать необходимые запчасти. Когда все подготовлено, можно размечать на переднем бампере место под установку будущих фар. На ВАЗ 2115 с завода есть штатные отверстия, а в случае с ВАЗ 2113 и ВАЗ 2114 потребуется поработать инструментом (лобзиком или дрелью). Если нет желания повреждать бампер, можно установить осветительные приборы на специальные кронштейны.

Под установку противотуманок в переднем бампере нужно сделать отверстия при помощи лобзика или дрели со свёрлами, предварительно выполнив разметку

Вам понадобится:

• напильник;
• дрель и свёрла;
• электрический лобзик;
• рулетка;
• маркер.

Материалы для монтажа

Как правило, набор для установки ПТФ на ВАЗ 2113, 2114, 2115 включает такие элементы:

• фары с лампочками;
• комплект проводов;
• электромагнитное реле;
• кнопка включения ПТФ;
• стяжки и клипсы для фиксации проводов;
• схема подключения ПТФ ВАЗ 2113, 2114, 2115.

В набор для подключения противотуманок должны входить провода с клеммами и разъёмами, реле, кнопка

Монтаж рассматриваемых источников освещения обязательно должен выполняться с применением кнопки и электромагнитного реле. Дело в том, что противотуманки потребляют довольно большой ток и подключение напрямую к замку зажигания приведёт к подгоранию, а впоследствии перегоранию контактов. Все это может способствовать повреждению изоляции проводов и возникновению короткого замыкания, в результате чего возможен выход из строя электропроводки.

Пошаговая установка и подключение ПТФ

Для монтажа противотуманок необходимо соблюдать следующий порядок выполнения операций:

1. Монтаж кнопки включения фар в салоне. Место под элемент можно выбрать любое, лишь бы водитель мог без затруднений управлять клавишей. Довольно часто деталь устанавливают вместо заглушек на торпеде.
2. С передней панели снимают решётку с динамической головкой. За ней расположены две колодки, рассчитанные на включение фар, индикацию о работе ПТФ и подсветку кнопки.
3. Расположив кнопку в удобном месте, к ней подключают разъёмы. После этого решётку можно поставить на место.
4. Установку реле выполняют под капотом на перегородке моторного отсека возле монтажного блока. Чтобы его снять, необходимо открутить 2 гайки, приподнять и отыскать 2 колодки (номер 7 и 8).
5. К блоку реле прокладывают колодку со жгутом из четырёх проводов с контактами, идущими в комплекте.
6. Подключение проводов, которые идут от реле ПТФ, выполняется согласно схеме в следующем порядке: к колодке №8 монтажного блока на 8 клемму подсоединяют провод от 30 контакта реле, 87 контакт реле идёт на 1 клемму разъёма, 86 — «масса», а 85 соединяют с 17 клеммой колодки №7.
7. Протягивают плюсовые провода к ПТФ, массу в основном закрепляют на гайку блок-фар. Напряжение «+» на противотуманки подаётся со 2 и 3 контакта колодки №8.
8. После всех соединений разъёмы устанавливают в монтажный блок и выполняют его крепление.

Что касается задних ПТФ на ВАЗ 2113, 2114, 2115, то на этих модификациях авто такой источник света устанавливается с завода, т. е. в заднем фонаре используется ещё одна лампочка. Управление осуществляется также из салона при помощи кнопки, но только без фиксации, поскольку используется несколько иная конструкция реле (электронное). Об этом стоит знать и не пытаться установить клавишу с фиксацией.

Видео: установка ПТФ на ВАЗ 2114

Проверка работоспособности ПТФ на ВАЗ 2113, 2114, 2115

После того как осветительные приборы установлены и подключены, необходимо проверить, насколько всё корректно работает. Для этого достаточно включить габариты и нажать клавишу, подающую напряжение на реле ПТФ, после чего лампы фонарей должны загореться. Когда габариты выключаются, лампы ПТФ также должны погаснуть, независимо от положения кнопки противотуманок. После проверки работоспособности источника освещения потребуется отрегулировать световой поток таким образом, чтобы встречные водители не ослеплялись.

После установки и подключения проверяем работу ПТФ: при включении габаритов и нажатии на кнопку включения противотуманок фонари должны загореться, при выключении габаритов лампы должны погаснуть

Противотуманная оптика относится к необходимому осветительному оборудованию любого автомобиля. Такие приборы в значительной степени облегчают поездку в условиях плохой видимости. Если на определённой модели авто с завода не установлены ПТФ, монтаж можно провести самостоятельно. Для этого не потребуются специальные инструменты и особые навыки и знания.

ЦЕНЫ КОМПЛЕКТУЮЩИХ

Отдельного раздела стоят и цены на все детали, что могут понадобиться при ремонте этой части автомобиля, ведь если перегорели габаритные лампочки на ВАЗ 2114 или предохранители, то их все равно придется менять на новые. В любом случае все комплектующие достаточно дешевые, все, что нам может понадобиться:

• Лампа габаритная;
• Предохранитель;
• Кнопка включения;
• Целый блок предохранителей.

На сегодняшний день обычная лампочка белого цвета стоит до 30 рублей, конечно, цена зависит от индивидуальной ценовой политики конкретного продавца. Отдельные предохранители можно подобрать в цене до 50 рублей, если, конечно, вы не захотите поставить более качественный вариант. Кнопка, если искать точно такую же, как и родная, то придется отдать до 300 рублей. В некоторых ситуациях могут возникнуть проблемы серьезнее и придется менять весь блок, это достаточно дорогое удовольствие, вместе со всеми проводами это будет стоить до 1000 рублей.

Исходя из этого, можно сказать, что следить за своим авто нужно тщательно и стараться не допускать никаких серьезных неисправностей, что-то сломалось – чините сразу, не запускайте.

Как установить и подключить ПТФ?

Установка и подключение проводится в 3 этапа:

1. Устанавливаем ПТФ в бампер.
2. Подключаем проводку к монтажному блоку через реле.
3. Устанавливаем кнопку в панели.

Схема подключения

Ну, я думаю, здесь все понятно! Однако схема указана не полностью: не обозначена масса самих ПТФ на кузов, которую нужно сделать в обязательном порядке. Крепить ее нужно в надежное место, естественно на металл! Перед креплением обязательно зачистите металл от грязи и хорошо затяните массу, чтобы не было просадок в напряжении. Иначе ПТФ будут гореть тускло, неравномерно.

Установка в бампер

Как писалось выше, есть два варианта — либо ставить новый бампер с готовыми вырезами под ПТФ, либо резать лобзиком самому. Для этого снимаем элемент, размечаем посадочные отверстия, режем.

Далее устанавливаем «очки» — закрывают вырез с внешней стороны бампера, состоят из двух частей:

1. Декоративная — внешняя.
2. Внутренняя — крепит очки к бамперу при помощи боковых защелок и держит ПТФ.

Подключение проводки к блоку через реле

Реле с комплектом проводов

1. Первым делом открываем капот, находим необходимый блок и откручиваем по бокам два его крепления к кузову, снимаем крышку.
2. Снизу монтажного блока отстегиваем две крайние колодки проводов с маркировкой «7» и «8».
3. Берем установочный комплект: надеваем на реле провода из комплекта.
4. Другие их концы добавляем в колодку проводов «7» и «8» согласно схеме.
5. Обратно втыкаем колодки в монтажный блок и крепим его обратно на родное место
6. Далее, прикрепляем реле к кузову автомобиля в любое понравившееся место: например, рядом с тем же блоком.
7. Проводим длинные провода от колодок монтажного блока (которые мы уже установили) до противотуманок и подсоединяем их. Также крепим массу ПТФ к кузову авто.

Установка кнопки в панели

Чтобы установить кнопку, которая идет в комплекте монтажного набора, вам нужно будет частично разобрать переднюю панель.

Снятие центральной консоли

К счастью, что завод предусмотрительно установил проводку для ПТФ во все комплектации «Самар», поэтому нам остается снять центральную консоль и найти в проводке колодку для подключения кнопки.

Далее найдите колодку проводов, установите кнопку и соберите панель.

После чего необходимо проверить фары на работоспособность.

Не забывайте, что они срабатывают только после включения габаритных огней!
