Сегодня поговорим о системе вентиляции картерных газов на Калине с 8-ми клапанным двигателем. А если быть точнее, то о чистке этой системы. Картерные газы прямиком из картера (от этого и название) направляются вперемешку с воздухом во впускной коллектор на повторный дожиг, экономя таким образом какой-то процент топлива. Так вот, вместе с газами в систему попадают и частички масла, которые ее засоряют.

Именно от этого масла и нужно чистить систему вентиляции картерных газов. Со временем на стенках шлангов образуется налет, который затрудняет проход газов.

В Калиновском движке, в клапанной крышке, есть специальный сепаратор, отделяющий картерные газы от масла. Он засоряется больше всего. И так, приступим. Вся система вентиляции состоит из 3-х патрубков. Их нам и нужно открутить.

После снимаем клапанную крышку. С обратной стороны есть два болта, откручиваем их и добираемся до сепаратора.

Очистить его от масла и отложений легче всего будет в ванночке с бензином или растворителем.

Пока сепаратор откисает можно заняться патрубками. Вообще, при сильных загрязнениях, их желательно заменить на новые. В моём случае я заменил только один — идущий из клапанной крышки в патрубок воздушного фильтра. Остальные же промывал жидкостью для чистки карбюраторов (отличная штука, разъедает абсолютно все). Сам сепаратор так же можно вторично промыть этой штукой.

Вытираем все чистой тряпочкой и собираем, как было. Обратите внимание на состояние прокладки клапанной крышки. Она считается одноразовой и при каждом съеме ее лучше менять на новую, дабы избежать подтеканий масла.

Доработка системы вентиляции картерных газов Калина 8 клапанов

Данную систему можно немного улучшить. Один из 3-х патрубков подает картерные газы прямиком в узел дроссельной заслонки рядом с РХХ. Если они содержат масло, то оно обязательно там осядет. Именно таким образом засоряется РХХ. Так вот, что бы этого избежать прямо в середину этого патрубка можно врезать обычный топливный фильтр.

Он будет задерживать частички масла, которые содержатся в картерных газах. Через несколько сотен километров пробега Вы сами в этом убедитесь. Следите за состоянием этого фильтра и своевременно меняйте его на новый. В среднем, как показывает практика, менять его нужно через каждую 1000 километров.

Видео

Инструменты:

• Гаечный ключ рожковый 10 мм
• Гаечный ключ рожковый 13 мм
• Гаечный ключ рожковый 17 мм
• Отвертка крестовая средняя

Детали и расходники:

• Бензин/керосин
• Ветошь
• Герметик
• Компрессор автомобильный
• Прокладка крышки головки блока цилиндров (если нужна замена) —2108-1003270-10

Читать дальше: Замена задних рессор на газели видео

Примечания:

Система вентиляции картера ВАЗ Лада Калина 1118 имеет свойство накапливать в себе смолистые отложения из картерных газов, которые затрудняют отвод этих газов в цилиндры двигателя для сжигания. Из-за этого давление газов внутри двигателя повышается и появляются течи масла через уплотнения. Советуем очищать систему вентиляции картера перед каждой заменой масла.

1. Снимите декоративный пластмассовый кожух двигателя.

2. Ослабьте затяжку хомута и отсоедините от воздухоподводящего патрубка шланг большой ветви системы вентиляции картера.

3. Отсоедините второй конец шланга большой ветви системы вентиляции картера от штуцера на крышке головки блока цилиндров и снимите шланг.

4. Аналогично снимите шланг малой ветви системы вентиляции картера, отсоединив его от штуцеров дроссельного узла и крышки головки блока цилиндров.

5. Снимите подводящий шланг системы вентиляции картера, отсоединив его от штуцеров блока цилиндров и крышки головки блока.

6. Промойте шланги бензином или керосином, продуйте сжатым воздухом и просушите. Прочистите отверстия штуцеров и патрубков для подсоединения шлангов.

7. Отверните две гайки крепления и снимите крышку головки блока цилиндров.

8. Выверните длинный 1 и короткий 2 болты крепления маслоотделителя с внутренней стороны крышки головки блока цилиндров и снимите шайбы.

9. Снимите корпус маслоотделителя.

10. Выньте пакет сеток из крышки головки блока цилинров.

11. Тщательно промойте керосином сетки, корпус маслоотделителя и крышку головки блока цилиндров.

12. Поверните сетки в пакете, чтобы они были ориентированы одинаково, и установите пакет в крышку так, чтобы с одной стороны он упирался в выступы в крышке, а с другой стороны было видно отверстие под болт, которым крепится маслоотделитель ВАЗ Лада Калина 1118.

13. Установите корпус маслоотделителя и заверните болты его крепления.

14. Проверьте состояние прокладки крышки головки блока цилиндров, при необходимости замените.

15. Устанавливаются шланги системы вентиляции картера и крышка головки блока цилиндров ВАЗ Лада Калина 1118 в порядке, обратном снятию.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Если в ходе эксплуатации автомобиля LADA замечаете, что во время нагрузки (при работе кондиционера, включенном подогреве и т.д.) в пробке двигатель начинает работать неустойчиво (троит, плохо тянет и т.д.), возможно, причина кроется в системе вентиляции картера. В статье предлагается решить проблему путем установки клапана PCV от иномарки.

Назначение клапана продувки адсорбера

В модели Лада Калина, как в принципе и любом прочем авто, оборудованном распределенным впрыском топлива, адсорбирующая система необходима для локализации образующихся бензиновых паров. Они скапливаются внутри бака после остановки мотора, а по прошествии определенного времени, необходимого для превращения данных паров в конденсационное состояние, переходят обратно в жидкое топливо. Оставшийся объем паров, которому не удалось вернуться в бак, перемещается в адсорбер, где удерживается двумя клапанами. Первый (гравитационного типа) необходим для предотвращения пролива топлива во время переворачивания кузова LADA Kalina (при аварии и пр.), а с помощью 2-го осуществляется контроль показателя давления внутри бака.

Масло из сапуна: что делать и как найти причину

Начнем с того, что во время работы двигателя в картере накапливаются так называемые картерные газы. Для того чтобы не создавалось избыточное давление, имеется специальный клапан для вентиляции. Данное решение позволяет закрытому картеру сообщаться с атмосферой. Указанный клапан и является сапуном. Простыми словами, сапун на ДВС фактически нужен для того, чтобы выравнивать давление внутри двигателя.

Следует отметить, что в картере газы смешиваются с масляным туманом. В результате частицы смазки попадают в сапун. Хотя внутри устройства имеется специальная сетка-маслоуловитель, определенная часть масла может выходить наружу. С учетом данной информации допускается незначительное загрязнение системы, что является нормой. В случаях, когда вытекает много смазки, следует отдельно искать, почему с сапуна кидает масло.

На инжекторных моторах заметны следы попадания масла в области дросселя, силовой агрегат также теряет свою приемистость и мощность, заметно увеличивается расход топлива. Получается, для проверки необходимо не только осмотреть наружные поверхности под капотом, но и снять воздушный фильтр, дроссельный узел и т.д.

Меняем клапан продувки на Калине

Сама процедура замены не состоит в числе сложных мероприятий. Для ее выполнения владельцу понадобится обзавестись обычной отверткой крестообразного профиля и знать где находится клапан.

Далее приводим алгоритм действий, позволяющий быстро и оперативно выполнить указанную процедуру.

1. От минусового вывода АКБ отсоединяем соответствующую клемму.
2. От самого клапана потребуется отсоединить разъем питания.
3. Для удобства подступа к узлу смещаем немного в сторону всасывающий патрубок системы впуска вместе с датчиком «ДМРВ». Для этой цели указанной отверткой ослабляем затяжку хомута патрубка и выполняем действие.
4. Теперь приступаем к демонтажу узла. Для этого отсоединяем пару штуцеров, располагающихся на боках изделия. Один из крепежных элементов зафиксирован защелкой и для его демонтажа потребуется утопление фиксатора с последующим приподниманием усиков и завершающей подтяжкой штуцера в бок.
5. Перед установкой нового компонента проверяем соответствие маркировок на обоих клапанах и убеждаемся в их идентичности.
6. Монтаж и фиксацию изделия осуществляем по обратному порядку.

Клапан продувки адсорбера заменен.

Подведем итоги

Работа по замене клапана проста, однако, когда владелец Лада Калина не уверен в своих возможностях или не проявляет желание производить ремонтные манипуляции в таком узле повышенной опасности, как система топливоподачи, то рекомендуем прибегнуть к услугам специализированной мастерской.

Капан EGR: что это

Авто система EGR Exhaust Gas Recirculation, штука очень не конкретная и довольно капризная, в особенности при очень низком качестве горючего, которое встречается в наших краях, довольно-таки нередко. Неоднозначность этой системы состоит в том, что ее назначение, чисто экологическое. Система оборотной рециркуляции отработанных

газов либо ЕГР, призвана уменьшить количество окислов азота в авто выхлопе. Что такое ЕГР, для чего она нужна и как выражаются ее неисправности, обо всем этом, мы на данный момент и побеседуем.

Для чего нужен клапан ЕГР

Начать следует с того, что система ЕГР устанавливается на большая часть дизельных моторов и бензиновые, атмосферные агрегаты. Сущность работы этой системы состоит в том, что в определенные моменты раскрывается клапан

EGR и во впускной коллектор мотора вбрасывается порция
отработанных газов
.

Схематичное изображение работы системы ЕГР.

Таким образом, снижается количество кислорода в топливной смеси, что в свою очередь снижает температуру ее горения. А при более низкой температуре горения, количество окислов азота в автомобильном выхлопе, уменьшается весьма значительно. Если же двигатель турбирован, то диапазон применения ЕГР значительно сужается, что делает ее установку не рациональной. В таких случаях, применяются иные решения, снижающие количество вредных составляющих автомобильного выхлопа.

Exhaust Gas Recirculation не работает на холостых оборотах, она не используется, когда двигатель холодный, а также клапан ЕГР закрывается, когда дроссельная заслонка максимально открыта.

Схема штатной системы вентиляции картерных газов

Система вентиляции картерных газов двигателей ВАЗ состоит из двух контуров, которые работают на разных режимах нагрузки и оборотах:

• Малый контур вентиляции подключен к клапанной крышке и впускному коллектору (в за дроссельном пространстве). Данная схема подключения обеспечивает интенсивную вентиляцию картера за счет разряжения, возникающего во впускном коллекторе, при закрытом дросселе. Чтобы не возникало такого эффекта, как гипервентиляция, сечение малого контура ограничивается жиклером в корпусе тросового дросселя, диаметром 1,7 миллиметров. Данный контур работает в районе 800-1500 оборотов.
• Большой контур вентиляции подключен к клапанной крышке и воздушному патрубку (в пред дроссельном пространстве). Такая схема обеспечивает интенсивную вентиляцию картера на повышенных оборотах. Сечение большого контура 16-18 миллиметров

Читать дальше: Kixx atf multi артикул

Примеры, демонстрирующие недостатки штатной системы вентиляции картерных газов:

• Автомобиль спускается с горки с включенной передачей. В таком режим двигатель работает на повышенных оборотах при сниженной нагрузке. В картере создается высокое разряжение, и подключается большой контур вентиляции, в котором нет никаких регулирующих клапанов. Так как оба контура подключены в один объем маслоуловителя, то сильное разряжение в картере затянет свежую порцию воздуха в обход дросселя. ДМРВ покажет увеличенный расход воздуха, а ЭБУ попытается прикрыть дроссель. Поняв, что это не возможно (он и так закрыт), последует коррекция обедненной смеси увеличением подачи топлива (увеличится расход топлива). В результате весь внутренний объем двигателя будет работать, как параллельный ресивер, весьма значительного объема, подключенный к впуску в обход дросселя. Именно этот объем и будет мешать качественному смеси образованию.
• Автомобиль в пробке едет в натяг с дополнительными потребителями (например, включенном кондиционере). Муфта компрессора подключается, нагрузка возрастает скачкообразно. Воздуха двигателю не хватает, он его начинает тянуть из картера в обход дросселя. Но ЭБУ, также в курсе включения муфты и также подает больше воздуха, открывая дроссель. Разряжение резко падает, вакуумному усилителю тормозов (ВУТ) не хватает сил удержать машину. Рывок вперед. ЭБУ видит увеличение кислорода, перекрывают дроссель. Резкий рост разряжения, ВУТ схватывает. Машина дергается, удар по трансмиссии. И так до бесконечности.

В результате в обоих случаях при работе двигателя происходят скачки оборотов, мотор захлебывается от нагрузки. Возможны рывки и вибрация на МКПП, АКПП и АМТ. Для устранения этих недостатков предлагается доработать конструкцию по одной из представленных схем.

Управление системой ЕГР

Система обратной рециркуляции отработанных газов управляется электронным блоком управления двигателем. А команда на открытие или закрытие клапана EGR может подаваться на основании:

• датчика температуры охлаждающей жидкости;
• датчика коленчатого вала;
• датчика положения дроссельной заслонки;

Читайте

В различных моделях автомобилей, в управлении клапаном ЕГР используются либо все перечисленные датчики, либо некоторые из них, а в ряде случаев, только датчик температуры охлаждающей жидкости.

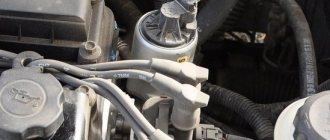

Как выглядит клапан ЕГР на Chevrolet Lacetti

Так или иначе, но работой клапана ЕГР всегда управляет автомобильная электроника. И пока эта система функционирует штатно, водитель ее работы, практически никак не ощущает. Полезная работа системы ЕГР вне экологической тематики, очень малозаметна. Эта система позволяет экономить около трех процентов топлива на бензиновых моторах. Так же в ряде случаев, система ЕГР предотвращает детонацию топлива в моторе. Но, это явление и само по себе редкое и неординарное. А что касается дизельных агрегатов, то при наличии, штатно функционирующей системы EGR, они работают более плавно, мягко, тихо. Кроме того, в моторах на дизельном топливе при посредстве ЕГР, уменьшается образование сажи. Вот и все бонусы, которые предоставляет владельцу система рециркуляции отработанных газов.

Что такое клапан EGR и для чего нужна система рециркуляции выхлопных газов?

РЕАЛЬНЫЙ ТАКСИСТ Огромный косяк в конструкции .

Система EGR (Exhaust Gas Recirculation) — Зло или благо?

В этом видео я русским языком разъяснил для чего нужен клапан ЕГР

, а глушить или нет,делайте выводы сами.

Описание конструкции

Поперечный разрез двигателя

: 1 — пробка сливного отверстия; 2 — поддон картера двигателя; 3 — масляный фильтр; 4 — насос охлаждающей жидкости; 5 — катколлектор; 6 — датчик концентрации кислорода; 7 — впускная труба; 8 — топливная форсунка; 9 — топлив­ная рампа; 10 — ресивер; 11 — крышка головки блока цилиндров; 12 — крышка подшипников распределительного вала; 13 — распредели­тельный вал; 14 — нижний шланг вентиляции картера; 15 — регулировочная шайба клапана; 16 — сухари; 17 — толкатель; 18 — пружины кла­пана; 19 — маслоотражательный колпачок; 20 — направляющая втулка клапана; 21 — клапан; 22 — свеча зажигания; 23 — головка блока цилиндров; 24 — поршень; 25 — компрессионные кольца; 26 — маслосъемное кольцо; 27 — поршневой палец; 28 — блок цилиндров; 29 — шатун; 30 — коленчатый вал; 31 — крышка шатуна; 32 — указатель уровня масла; 33 — маслоприемник

Двигатель ВАЗ-21114 — бензино­вый, четырехтактный, четырехцилин­дровый, рядный, восьмиклапанный, с верхним расположением распре­делительного вала. Порядок работы цилиндров: 1-3-4-2, отсчет — от шкива коленчатого вала. Система питания — распределенный впрыск топлива (нормы токсичности Euro-2 или Euro-3). Двигатель с коробкой передач и сцеп­лением образуют силовой агрегат — единый блок, закрепленный в мо­торном отсеке на трех эластичных ре-зинометаллических опорах. Передняя правая опора крепится к кронштейну на блоке цилиндров, а передняя ле­вая и задняя — к кронштейнам на картере коробки передач. Передние правая и левая опоры силового агре­гата при внешнем сходстве не взаи­мозаменяемы. Справа (по ходу автомобиля) на дви­гателе расположены: привод газорас­пределительного механизма и насоса охлаждающей жидкости (зубчатым ремнем), привод генератора (поли­клиновым ремнем), масляный насос, датчик положения коленчатого вала. Слева расположены: термостат, дат­чик положения распределительного вала, датчик температуры охлажда­ющей жидкости, датчик указателя температуры охлаждающей жидко­сти, стартер (на картере сцепления). Спереди: свечи и провода высокого напряжения, катушка зажигания, датчик детонации, указатель уровня масла, нижний шланг вентиляции картера, генератор. Сзади: ресивер с дроссельным узлом, топливная рампа с форсунками, впускная труба и катколлектор, мас­ляный фильтр, датчик давления масла. Корпус воздушного фильтра с датчи­ком массового расхода воздуха за­креплен на кронштейнах, слева от двигателя. Блок цилиндров отлит из чугуна, цилиндры расточены непосредствен­но в блоке. Номинальный диаметр цилиндра — 82,00 мм с допуском +0,05 мм. Расчетный зазор между поршнем и цилиндром (для новых деталей) должен быть равен 0,025-0,045 мм. Он определяется как разность размеров минималь­ного диаметра цилиндра и макси­мального диаметра поршня и обес­печивается установкой в цилиндр поршня того же класса, что и ци­линдр. В зависимости от получен­ных при механической обработке размеров (диаметров), цилиндры и поршни разбиты на пять классов Класс каждого цилиндра в соответ­ствии с его диаметром маркируется латинскими буквами на нижней плоскости блока цилиндра: А — 82,00-82,01 В — 82,01-82,02 С — 82,02-82,03 D — 82,03-82,04 Е — 82,04-82,05 (мм). Максимально допустимый износ ци­линдра — 0,15 мм на диаметр. При ремонте диаметр цилиндра может быть увеличен расточкой на 0,4 или 0,8 мм под поршни увеличенного диаметра.

Двигатель (вид справа по ходу автомобиля)

: 1 — поддон картера; 2 — масляный фильтр; 3 — катколлектор; 4 — правый опорный кронштейн впускной трубы; 5 — труба насоса охлаждающей жидкости; 6 — впускная труба; 7 — ресивер; 8 — топливная рампа с форсунками; 9 — передняя крышка привода газораспределительного механизма (ГРМ); 10 — нижний шланг вентиляции картера; 11 — генератор; 12 — ремень привода генератора; 13 — натяжной ролик ремня генератора; 14 — кронштейн передней правой опоры силового агрегата; 15 — шкив привода генератора

Неисправности системы EGR

Диагностика проблем с описываемой системой, задача не столь простая, как может показаться на первый взгляд. Беда в том, что нет ярко выраженных симптомов, характерных именно для неполадок EGR. Двигатель, вроде бы троит, вроде бы сбоит, а вроде и нет. И заподозрить именно систему рециркуляции отработанных газов, в такой не стабильности работы мотора, может только профессионал. Но перед тем, проверяются различные датчики, узлы и системы автомобиля. Собственно, какие здесь могут возникнуть проблемы:

• отложение на деталях клапана ЕГР, сажи и других элементов, приводящие к заклиниванию его, в каком-либо положении;
• прогорание клапана ЕГР;
• засорение самой магистрали ЕГР;
• нарушение электронных систем управления клапаном ЕГР;

Если клапан или магистраль, банально засорены, почистить их, в общем-то, не сложно, хотя в ряде случаев, такая чистка, попросту невозможна. Ну а если клапан прогорел, то придется его менять, а это, как уже говорилось, отнюдь не дешево.

Симптомы, характерные именно для проблем с клапаном ЕГР, фактически отсутствуют. Это к примеру, нестабильная работа двигателя, в режиме холостых оборотов, немотивированные провалы в мощности, отсутствие ярко выраженного ускорения при полном открытии дроссельной заслонки, и другие признаки нарушений в работе мотора.

Так или иначе, не спешите менять клапан EGR или глушить ее, если нет явных повреждений клапана и его деталей. Возможно проблема здесь не совсем в ЕГР, ибо эта система, тесно взаимосвязана с другими узлами и системами регулирования подачи воздуха и отведения отработанных газов.

Схемы модернизаций системы вентиляции картерных газов

Схемы доработки системы вентиляции картерных газов, а также описание предоставлены IgorRV .

Для автомобилей LADA с МКПП и АМТ («робот») подойдет схема №1 «Схема вентиляции картерных газов с PCV клапаном для Е-ГАЗ и тросовым дросселем»:

Необходимо установить клапан PCV (артикул 94580183, цена около 400 рублей) от иномарки в малый контур вентиляции картера. При подключении клапана PCV в малый контур на Е-ГАЗе используйте новый шланг (бензомаслостойкий 8 мм без тканевой армировки). На тросовом дросселе подключайте в ресивер, не в дроссель.

Читать дальше: Масло в пороги приора

В результате клапан будут перекрывать контуры в переходных режимах, что позволит:

• Принимать нагрузку без рывков и просадки оборотов двигателя (например, при работающем компрессоре, обогреве стекол, сидений и т.д.).
• Уменьшить вибронагрузку на холостом ходу
• Увеличить тягу с низов (отмечено владельцами АКПП с двигателем ВАЗ-21126, МКПП с ВАЗ-21227, 21126 и 11186 и АМТ с ВАЗ-21127).
• Получить более резкую реакцию на педаль газа и более быстрые переключения (на АМТ). Возможно из-за того, что клапан не дает двигателю сбрасывать обороты поддерживая более оптимальный алгоритм переключений.
• Снизить расход масла через вентиляцию.

Срок замены клапана – 40 000 км пробега.

Для автомобилей LADA с АКПП (Jatco) и АМТ («робот») подойдет схема №2:

Описание схемы №2: Редукционный клапан подключается последовательно в большой круг вентиляции. Тем самым он регулирует поток картерных газов на повышенных оборотах и в переходных процессах. Это позволяет:

• Осуществлять полный контроль за потоками картерных газов между малым и большим контуром.
• Улучшить режим работы двигателя.
• Снизить вибронагруженность.
• Снизить выброс масла в вентиляцию.

Для автомобилей LADA с АКПП (Jatco) и АМТ («робот») подойдет схема №3:

Описание схемы №3: Для улучшения работы тормозной системы, облегчения процесса удержания машины на тормозах в режиме «D», применен «Эжекционный насос». За счет потока картерных газов, от малого контура, происходит усиление разряжения в трубке идущей к вакуумному усилителю. Происходит это на малых оборотах, что очень помогает при езде по пробкам. Постоянно держать ногу на тормозе не очень легко, а этот насос задачу облегчает.

• Избавление от вибраций, провалов, трансмиссионных ударов.
• Двигатель начинает работать более спокойно, мягко.
• Усилие на педали тормоза становится меньше.
• Кондиционер включается почти незаметно.

• эжекционный насос (артикул 10793 VIKA, цена 546 рублей);
• редукционный клапан (артикул 1117701500 JP GROUP, 422 рубля);
• клапан PCV (артикул 94580183 GENERAL MOTORS, 400 рублей);
• хомуты (около 10 штук, 600 рублей);
• тонкий, бензостойкий 8 мм шланг 50 см (100 рублей);
• стандартный патрубок вентиляции.

Пример установки на видео:

Кстати, есть и другие способы доработать систему вентиляции картера. А вы готовы к таким модернизациям? Напомним, среди владельцев автомобилей ЛАДА также распространена доработка системы зажигания (установка в жгут катушек зажигания конденсаторов).
