Проверка утечки тока в автомобиле: пошаговая инструкция


Чем грозит утечка тока из АКБ

Проверять батарею на предмет появления расхода электроэнергии — необходимая мера для тех, кто хочет продлить жизнь бортовому оборудованию. Первая неприятность, которая грозит незадачливому водителю, заключается в полном выходе из строя аккумулятора. И даже дозаряд его ёмкости лишь на время сможет решить проблему.

Как известно, кислотные АКБ конструктивно состоят из пластинок, помещённых в электролит, созданный на основе дистиллированной воды и серной кислоты. При разряде этого оборудования происходит скопление солей кислоты на его пластинках. Из-за этого уменьшается рабочая поверхность, способная проводить ток. Соли кристаллизуются и становятся уже неспособными раствориться даже в электролите. Ёмкость батареи сразу снижается, а само изделие раньше выходит из строя.

Следует знать, по каким причинам может происходить такое явление, как перерасход электрического тока. Прежде всего, нужно контролировать реальную ёмкость и уровень заряда автомобильного аккумулятора. Утечка нередко происходит из-за халатности водителя, который забывает выключить один из приборов-потребителей в закрытой машине. Другая распространённая причина — неисправности электропроводки.

Итак, кроме невыключенных на длительное время источников света или магнитолы, другими причинами утечки тока могут быть:

  • короткое замыкание проводки, имевшее место вследствие непрофессионального монтажа оборудования;
  • порча изолирующего слоя (изоляции) электропроводки в бортовой цепи;
  • окисление контактных групп, клемм, гнёзд подключения благодаря скоплению толстого слоя грязи и пыли;
  • повреждение проводки механического характера;
  • оплавление проводов или контактов из-за близкого расположения к мотору;
  • использование сильно изношенной батареи.

Своевременная диагностики утечки тока позволит быстрее ликвидировать проблему и ездить без риска попасть в непредвиденную ситуацию. Также это позволит продлить жизнь автомобильному аккумулятору любого бренда.

Проверка утечки тока в авто амперметром

Если машина работает нормально, то бортовая сеть будет потреблять не более 70 мА. Но данный показатель достигается не мгновенно. В самом начале (когда цепь, состоящая из амперметра и бортовой сети, будет соединена) потребление электротока составит 120–130 мА. Однако если показания мультиметра больше, значит, есть неисправность. Надо в первую очередь обследовать блок предохранителей. Выполняя проверку утечки тока в автомобиле мультиметром, предохранители следует вынуть один за другим.

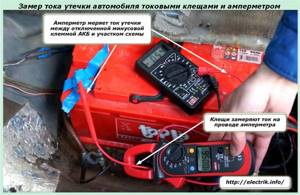

Отключаем от минусовой клеммы АКБ провод, подсоединяем мультиметр. Не забывайте, что машину следует заглушить. Мультиметр в этот момент определит объем электротока, который автомобиль потребляет, находясь в выключенном состоянии.

При проверке утечки тока в автомобиле мультиметром предохранитель вынимаем и, используя контрольную лампу, определяем, подходит ли к предохранителю ток, когда машина не заведена.

Когда авто не оснащено сигнализационной системой, проигрывателями и тому подобным, то объем потребляемой электроэнергии будет не более 70–80 мА.

Проверка сети на наличие утечки

Для проведения проверки потребуется не так уж и много – достаточно под рукой иметь амперметр или мультиметр с возможностью измерения силы тока до 10 А, набор ключей рожковых, перчатки хлопчатобумажные.

Что касается автомобиля, то перед проверкой бортовой сети, на нем глушится двигатель, и отключаются все потребители энергии.

То есть обязательно нужно отключить магнитолу, кондиционер, проверить, не включены ли какие-либо лампы.

В общем, нужно сделать все, как будто авто ставится на стоянку, но при этом нужно обеспечить доступ к АКБ.

Важно перед замерами еще раз проверить, не осталось ли включенных потребителей энергии.

Проверяют утечку тока обычно по «минусовому» выводу с аккумулятора. Следует послабить крепление «минусового» клеммника от АКБ и снять его с клеммы.

Плюсовой провод остается подключенным. Далее производится подключение прибора.

Одним щупом мультиметра или амперметра следует коснуться «минусовой» клеммы АКБ, а вторым – снятого клеммника.

Полярность прибора при проведении проверки через «минусовой» вывод роли не играет. После подсоединения на дисплей выведется значение потребляемого тока.

Нормальное потребление тока из АКБ находится в диапазоне 15-70 мА, в некоторых авто допускается ток утечки на уровне 70 — 80 мА.

Такой диапазон обуславливается количеством электроприборов – если оно минимальное, к примеру, на карбюраторном авто только с базовым электрооборудованием и без сигнализации, то и расход тока будет малым.

А вот если в авто используется инжектор, имеются охранные мультимедийная системы, то и потребление тока будет больше.

Если при проверке замеры утечки тока оказались в норме, то следует тогда уже обращать внимание на состояние АКБ.

А вот если прибор показал увеличенный расход, то следует продолжать проверку.

Дальнейшие замеры производятся достаточно просто, но потребуется доступ к блоку предохранителей.

Из предохранительного блока следует поочередно вытаскивать предохранители, причем после каждого проводить замер утечки.

Если после извлечения очередного предохранителя, утечка снизилась до нормального показания, значит, повышенное потребление тока происходит именно по той ветке, за которую отвечал извлеченный предохранитель.

Остается только при помощи схемы электрооборудования определить, какие приборы запитывались под данной «ветки», после чего уже тщательно осмотреть проводку, а также проверить работоспособность электроприборов.

Как производится проверка утечки тока в автомобиле мультиметром

При появлении первых признаков такой неисправности, необходимо произвести проверку утечки тока в автомобиле с помощью прибора.

Последовательность проверки:

1. Перед выполнением работ необходимо найти схему расположения предохранителей автомобиля. Это можно сделать, скачав руководство по эксплуатации авто, задав соответствующий запрос в поисковике. В некоторых автомобилях расшифровка предохранителей имеется на крышке блока предохранителей. Необходимо найти все места, где имеются предохранители в автомобиле.

2. Снимается положительная клемма аккумуляторной батареи. Зажигание и все электрооборудование авто должны быть выключены. Некоторые специалисты рекомендуют вести контроль по отрицательно клемме. Принципиальных отличий нет, цепь все равно одна. При контроле по положительной клемме проще производить поиск конкретного места утечки.

3. Мультиметр переключается в режим измерения постоянного тока 10 Ампер, щупы устанавливаются в соответствующие разъемы. На щупы лучше надеть наконечники-крокодилы.

4. Далее положительный (красный) щуп тщательно закрепляют на плюсовой клемме АКБ, минусовой – на снятой клемме, идущей к оборудованию автомобиля. Место этого соединения необходимо защитить от случайного контакта с кузовом авто (можно просто временно заизолировать ветошью), чтобы не было короткого замыкания.

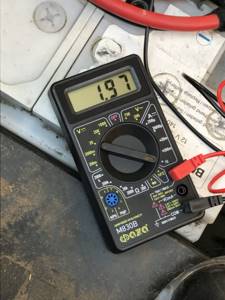

5. На цифровом дисплее мультиметра будет индицироваться ток утечки. Если его величина меньше, чем 0,2 Ампера, можно дальнейший контроль не производить. Если ток больше 0,5 Ампер, то есть критического значения, необходимо перейти к дальнейшим операциям.

В случае, когда его величина находится в пределах от 0,2 до 0,5 Ампера, решение о целесообразности дальнейших действий принимается самостоятельно. Если ток превышает верхний предел измерений (как это показано на следующем фото), следует немедленно прекратить измерения и пригласить специалиста.

6. Если ток утечки в автомобиле больше критического значения, приступают к поиску конкретной причины и ее источника.

Для этого необходим помощник. Он будет последовательно доставать и вставлять на прежние места предохранители. В это время «оператор» мультиметра должен контролировать изменение показаний прибора.

Если при демонтированном предохранителе, показания значительно не изменятся (более, чем на 5%), значит, через этот предохранитель ток утечки практически не идет.

Правильнее начинать отключение — включение с мощных предохранителей, рассчитанных на большие токи. Это может ускорить процесс поиска. Обычно по цепи предохранителей большого номинала стоит еще несколько меньших предохранителей.

Если, например, при демонтаже предохранителя, отвечающего за блок управления кузовом, ток утечки значительно уменьшился, необходимо перейти к контролю малых предохранителей отвечающих за световое оборудование, дворники, омыватель и другие элементы оборудования кузова.

Видео — поиск утечки тока в автомобиле:

Лучше всего таким методом перебрать все предохранители. Предохранители автосигнализации обычно устанавливаются не на штатные места, они могут «висеть» рядом с основным блоком сигнализации.

Некоторые автоэлектрики используют усложненный метод контроля. Для него помощник не требуется.

7. Усложненный метод. В этом случае обратно накидывается положительная клемма АКБ. Последовательно достаются предохранители. Щупы мультиметра устанавливаются в разъемы вынутого предохранителя, контролируя ток по конкретной цепи. Данный метод более трудоемок, но точен.

8. Расшифровав по схеме расположения предохранителей все цепи, по которым утекает ток, приступают к установке конкретной причины утечки в этих цепях. Для этого нужен опыт работы со схемами электрооборудования автомобиля. Наиболее распространенные причины:

  • замыкание проводки;
  • залипание реле;
  • выход из строя электронных блоков.

9. Для временного устранения проблемы утечки тока, можно не вставлять на место предохранитель, через который идет утечка. Например, если причина утечки находится в неисправности автомагнитолы, на время стоянки можно выключать соответствующий предохранитель.

Калькулятор расчета тока утечки в автомобиле

Превышенная норма тока утечки в автомобиле будет способствовать разряду аккумулятор во время стоянки. С причинами и проверкой утечки стоит разбираться отдельно. На начальном этапе главное понять, какая допустимая утечка и сколько миллиампер являются нормой для конкретного авто, поскольку потери будут зависеть от количества и наименования источников потребления энергии. Онлайн калькулятор, используя формулу — Емкость АКБ (А) * число k, поможет быстро подсчитать допустимый ток утечки.

Утечку тока стоит проверять как можно чаще, особенно в сырую погоду!

Другие причины разрядки АКБ

Что делать, если водитель замерил потребляемый ток, и он не превышает нормы? Как было сказано выше, затрудненный пуск после длительной стоянки может быть вызван совсем не токами утечки. Среди самых распространенных причин этой проблемы могут быть:

  1. Большой саморазряд АКБ.
  2. Неисправность генератора.

Тестирование аккумулятора на саморазряд

Для выяснения состояния батареи ее нужно снять с автомобиля, начисто вытереть ветошью, смоченной сначала в растворе пищевой соды, потом в воде. Если батарея обслуживаемая, необходимо проверить плотность и уровень электролита в каждой секции (их всего 6). Затем аккумулятор полностью заряжается сетевым зарядным устройством до нормального напряжения (12,7 В без нагрузки).

Осталось оставить неподключенный аккумулятор на несколько суток и затем снова померить напряжение на клеммах. Если потеря напряжения составит более 0,2 В, то проблема в аккумуляторе. Придется покупать новую батарею или попытаться восстановить испорченную хотя бы на время, обратившись к соответствующим специалистам. Если же АКБ «держит», то либо проблема устранена (к примеру, была долита в полусухие банки вода), либо вопрос в другом.

Проверка работоспособности генератора

Проблема может оказаться и в генераторе, который просто не заряжает батарею при запущенном двигателе. Конечно, практически каждый автомобиль имеет аварийный индикатор, который загорается, если батарея не заряжается. Но он может и обмануть, если, к примеру, ток зарядки есть, но он слишком мал. В этом случае АКБ не в состоянии восполнить энергию, затраченную на пуск мотора, а при включении мощной нагрузки (фары, обогреватели и т.п.) может даже начать разряжаться.

Переключатель мультиметра нужно установить на постоянное напряжение, предел измерения – не ниже 20 В.

Прежде всего, необходимо замерить напряжение на клеммах АКБ при выключенном зажигании. Для примера пусть оно будет равно 12,7 В (батарея полностью заряжена).

Напряжение на АКБ при выключенном зажигании (используется мультиметр другого типа).

Теперь нужно запустить двигатель на холостых оборотах, а все потребители (фары, магнитола, обогреватели и пр.) выключить. Напряжение на клеммах аккумулятора должно подняться до 13,8 – 14,5 В (зависит от степени заряженности батареи).

Напряжения на батарее достаточно для ее зарядки при отключенных потребителях.

Теперь нужно подключить энергоемкие потребители – фары, печку/кондиционер, обогрев стекол/сидений, магнитолу и т. д. напряжение на клеммах АКБ должно «просесть» до отметки 13,5-13.7 В.

Генератор справляется с нагрузкой и продолжает заряжать АКБ.

Если оно ниже, то генератор не справляется с нагрузкой, и придется заняться его ремонтом. Но это уже совсем другая история.

Никогда не проверяйте исправность генератора отключением АКБ при запущенном двигателе. Этот метод годился лет 30 назад, когда все электрооборудование машины состояло из километра провода и пяти реле. Современная электроника автомобиля такого эксперимента не простит. Кроме того, простое «скидывание» клеммы не укажет на неисправность, если генератор работает, но его напряжения недостаточно для зарядки аккумулятора.

Любой автомобиль, как отечественный, так и иностранного производства, оснащен определенным набором штатного и нештатного электрооборудования. При этом в процессе эксплуатации достаточно часто можно столкнуться с такой проблемой, как разряженный аккумулятор.

Как правило, в этом случае владельцы начинают сразу проверять именно АКБ и состояние батареи, диагностируют реле регулятор, генератор и т.д. Однако не все знают, что также источником проблем может быть не сама АКБ и системы для заряда, а утечка тока в автомобиле.

Норма расхода тока в акб автомобиля

Часть автоприборов постоянно работает на электротоке. Перечислим их:

  • часы;
  • память электронного блока управления;
  • штатная противоугонная система;
  • сигнализация.

Данные устройства непрерывно потребляют электричество. Память ЭБУ, после того как она перезагружается, начинает функционировать и запоминать актуальные установочные функции. Сигнализация начинает работать, как только вы оставляете авто на парковке. Перечисленные автоприборы зависят от электротока, поэтому они непрерывно потребляют малое количество электроэнергии.

Поскольку электроток используется множеством автоприборов, была установлена норма утечки тока. Данный показатель — неизменный, определить его можно, сложив объем электричества, который используется каждым прибором. Например, когда в машине непрерывно потребляют ток часы, сигнальная система, мультимедиа, то общий объем потребляемого тока будет 24 мА (1 мА 20 мА 3 мА). Однако если сложить объем потребляемого электротока всеми приборами, которые непрерывно функционируют, получим значение от 50 до 80 мА.

А еще интересно: Установка фаркопа на ниву шевроле

Для справки, включенная фара расходует 500 мА, поэтому небольшая утечка электротока в машине, равная 50 мА не приведет к тому, что аккумулятор сядет.

Можно ли провести проверку утечки тока в автомобиле и узнать норму? Для этого его придется продиагностировать, замерив потребление тока. Если выяснится, что объем потребляемого тока превышает стандартные показатели, придется найти и ликвидировать неисправность функционирования электрики.

Как отыскать потребителя энергии?

Дальнейший поиск утечки тока в автомобиле производится с помощью блока предохранителей (как правило, установлен под капотом вблизи лобового стекла). Порядок действий такой:

  1. Оставьте амперметр подключенным к контактам аккумуляторной батареи, снимите крышку блока предохранителей.
  2. Поочередно выдергивая из гнезд предохранители, следите за показаниями на дисплее мультиметра. Если манипуляция не дает результата и величина тока остается прежней, вставляйте элемент обратно в гнездо и переходите к следующему.
  3. Когда заметите падение тока до нормы, выясните, какие электроприборы «висят» на цепи выдернутого предохранителя. Ищите «виновника» методом исключения, проверяя каждого потребителя отдельно.

Пример: цепь с повышенным потреблением питает 3 единицы оборудования – прикуриватель, обогреватель заднего стекла и лампу плафона. Разобраться с прикуривателем и лампочкой несложно – надо отключить эти приборы и померить ток на контактах реле, замыкающих цепь подогревателя. Если показания превышают норму, отсоедините разъем нагревательного элемента и попробуйте заменить реле.

Несколько потребителей запитано от аккумулятора напрямую, минуя блок предохранителей. Сюда относится электронный блок управления двигателем, стартер и генератор. Если манипуляции с плавкими вставками не принесли результата и показания дисплея не изменились, переходите к проверке электрогенератора:

  1. Отсоедините положительную клемму аккумулятора.
  2. Открутите от генератора питающий провод и обмотайте оголенный конец любым диэлектриком (можно ветошью), дабы избежать короткого замыкания.
  3. Подсоедините к разрыву цепи батареи мультиметр и проверьте величину тока. Если в генераторе вышел из строя диодный мост, потребление снизится до нормы.

Как правило, пробитый диод генератора вызывает большое потребление тока, измеряемого амперами. Нагруженная обмотка выступает в качестве электромагнита, что легко проверяется с помощью металлического ключа, приложенного к шкиву агрегата. Если ключ притягивается, электрогенератор наверняка неисправен и расходует энергию аккумулятора впустую.

Аналогичным образом можно замерить утечку тока в других цепях, подключенных напрямую. Загляните в электрическую схему авто и поочередно отсоединяйте провода, минующие блок предохранителей. Если по разным причинам мультиметр отсутствует, попытайтесь решить проблему такими способами:

  • внимательно осмотрите автомобиль внутри на предмет горящей лампочки в бардачке либо багажнике;
  • попробуйте рукой стекла, куда встроены электрические подогреватели;
  • проверьте, не нагреваются ли сиденья;
  • полностью отключите охранную сигнализацию и магнитолу с усилителем.

Столкнувшись с утечкой тока и разрядкой батареи, вспомните, какое нештатное оборудование довелось установить на машину в последние дни. Причина наверняка кроется в неправильном подключении устройства.

Неисправности коммутирующего оборудования

Нагрузка, подключаемая к проводке с постоянным присутствием напряжения через выключатели или реле, может стать причиной роста тока утечек

В любом случае источником проблем становятся контакты, неважно, выключателя или реле – подгоревшие и деформированные от перегрузки, они могут не размыкаться до конца, сохраняя пусть и большое, но сопротивление, через которое потечет ток

Тем не менее, такие случаи редкость. А вот в современных автомобилях со сложными системами управления бортовыми потребителями цепи коммутируется полупроводниками, а не классическими реле. А любой полупроводник имеет и обратный ток – в коммутирующих транзисторах он мизерной величины, но при неисправности возрастает до ощутимых значений, не говоря уже о случаях пробоя транзистора, когда нагрузка перестает отключаться от питания.

Подключение прибора

Каждому автовладельцу необходимо знать, какой ток утечки должен быть в автомобиле. Перед определением потерь тока прибор необходимо подключить к сети. Устройства, потребляющие заряд батареи, нужно отключить. Мультиметр подключается к системе:

  1. Извлекается кабель от положительного выхода батареи.
  2. Один контакт мультиметра подключается к плюсу аккумулятора.
  3. Второй контакт подсоединяется к выключенному из сети проводу.

Рекомендуем: Аккумулятор для Хендай Солярис (Hyunday Solaris)

Нельзя подключать устройство к плюсу и минусу батареи одновременно — это может вызвать короткое замыкание. С автомашиной все будет в порядке, но предохранитель быстро сгорит. Если все подключено правильно, на дисплее отображается показатель электрического тока, который постоянно проходит через электрическое устройство.

Если допустимая потеря электричества в машине ниже результата измерений, следует продолжить поиск причины утечки.

Как быстро утечка тока может сажать аккумулятор?

Многие автолюбители, даже после поверхностного изучения этой темы, не могут понять, как столь небольшие токи могут высаживать аккумулятор в ноль. Попробуем наглядно объяснить, как это происходит в разных ситуациях. Тем более, что вполне возможен такой исход событий, когда абсолютно новая АКБ “не доживает” до утра даже при токах утечки, не превышающих норму.

Ситуация первая. В наличии абсолютно новый аккумулятор емкостью 60 Ач. Предварительно полностью заряжен от стационарного зарядного устройства. Ток утечки не превышает норму — скажем, 60 мА. За сколько времени аккумулятор полностью сядет при таких раскладах? Считаем. При таком токе утечки за один час АКБ “теряет” 60 мА. За одни сутки, то есть, за 24 часа, соответственно — 1440 мАч или 1,4 ампер-часов. Отсюда следует, что запасенных предварительно 60 Ач хватит примерно на 40 суток. Много? Может и да, если вы ездите на машине часто. А вот если вы оставили ее на стоянке, а сами уехали в отпуск, то хватит впритык. Не забываем, что это были описаны идеальные условия — новая АКБ и нормальный ток утечки.

Ситуация вторая. В наличии такой же новый аккумулятор и нормальный ток утечки. Но перед тем, как поставить машину на длительную стоянку, специально мы ничего не заряжали. Как правило, даже если система зарядки АКБ в машине полностью исправна, аккумулятор очень редко оказывается полностью заряженным по окончанию поездки. То есть, в нем уже нет рассмотренных выше 60 Ач энергии. Зная принцип расчета, несложно прикинуть, как быстро в этой ситуации “сдохнет” на 60-70% заряженная АКБ.

Ситуация третья. Имеем аккумулятор б/у и нормальный ток утечки. АКБ любой технологии со временем неминуемо теряет свою емкость. То есть, даже при правильной эксплуатации (что бывает редко) уже через пару лет из 60 Ач остается от силы 25-35 Ач. Сами посчитайте, через сколько сядет такой аккумулятор, если его предварительно еще и не зарядить полностью.

Ситуация четвертая. Имеем не очень новый аккумулятор и ток утечки порядка 300 мА (гораздо выше нормы). Как уже было сказано выше, в не новой АКБ емкости 60-70 Ач быть не может из-за естественного износа. Допустим, осталось там 25 Ач. После очередной недолгой поездки АКБ мы специально не заряжали, то есть он мог подзарядиться от генератора, скажем на 80%. Итого, мы ставим его на стоянку с запасом энергии в 20 Ач. При токе утечки в 300 мА наш аккумулятор полностью “сдохнет” уже через 60 часов, то есть, всего за два-три дня.

Ситуация пятая. К не новому аккумулятору и току утечки сверх всякой нормы добавим еще как попало работающую систему зарядки. То есть, изношенный генератор, некорректно работающий реле-регулятор и другие проблемы, которые встречаются в машинах сплошь и рядом. До кучи кинем еще и непродолжительные поездки с включенными фарами, печкой и музыкой.

В описанной ситуации, мало того, что аккумулятор, в принципе, не способен накопить много энергии, так ему и взять эту энергию не откуда. Вы потратили много на запуск двигателя, потом недолго проехались, и ставите машину на стоянку. А в АКБ, тем временем, осталось в запасе не более 10 Ач энергии. За сколько она иссякнет, если ток утечки будет хотя бы 300 мА? Правильно — уже спустя 30 часов наступит глубокий разряд. Но на запуск двигателя не будет хватать уже и через 4-6 часов.

Добавим к этому всему усугубляющие факторы. Например, отрицательная температура воздуха, при которой АКБ и заряжается плохо, и разряжается быстрее, а то и вовсе — может замерзнуть с концами. Также следует помнить о том, что для успешного запуска двигателя аккумулятор должен быть заряжен хотя бы процентов на 20-30. Если же он разряжен сильнее, то даже при наличии какого-нибудь запаса энергии для работы стартера не хватит пускового тока. Последний вяло “вжикнет” пару раз, после чего наступит тишина.

Самостоятельная диагностика мультиметром

Пришло время детально разобрать поэтапные действия, которые объяснят, как найти утечку тока в автомобиле мультиметром. Кроме самого мультиметра, необходимо подготовить перчатки, ручку с блокнотом, а также рожковый гаечный ключ и зажимы. Поэтапные действия от подготовки машины до проверки выглядят следующим образом:

  1. Отключение электроники и неявных потребителей тока.
  2. Ликвидация зажигания и удаление ключа из замка.
  3. Фиксация капота в открытом положении.
  4. Ослабление минусовой клеммы на аккумуляторе посредством гаечного ключа.
  5. Закрытие дверей в авто. Открытые окна являются обязательным условием.
  6. Активируйте режим амперметра на мультиметре (переключение прибора на 10 А).
  7. Создание разрыва цепи посредством подключения к ослабленной клемме одного провода амперметра посредством зажима. Далее клемма скидывается с батареи.
  8. К отрицательному выводу аккумулятора подключается другой провод.
  9. На завершающем этапе остаётся включить прибор и зафиксировать полученные показания на бумаге.

Допустимая утечка тока в автомобиле с современными электроприборами составляет 15 — 70 мА.

4. Далее положительный (красный) щуп тщательно закрепляют на плюсовой клемме АКБ, минусовой – на снятой клемме, идущей к оборудованию автомобиля. Место этого соединения необходимо защитить от случайного контакта с кузовом авто (можно просто временно заизолировать ветошью), чтобы не было короткого замыкания.

5. На цифровом дисплее мультиметра будет индицироваться ток утечки. Если его величина меньше, чем 0,2 Ампера, можно дальнейший контроль не производить. Если ток больше 0,5 Ампер, то есть критического значения, необходимо перейти к дальнейшим операциям.

6. Если ток утечки в автомобиле больше критического значения, приступают к поиску конкретной причины и ее источника.

Для этого необходим помощник. Он будет последовательно доставать и вставлять на прежние места предохранители. В это время «оператор» мультиметра должен контролировать изменение показаний прибора.

Если при демонтированном предохранителе, показания значительно не изменятся (более, чем на 5%), значит, через этот предохранитель ток утечки практически не идет.

Правильнее начинать отключение — включение с мощных предохранителей, рассчитанных на большие токи. Это может ускорить процесс поиска. Обычно по цепи предохранителей большого номинала стоит еще несколько меньших предохранителей.

Если, например, при демонтаже предохранителя, отвечающего за блок управления кузовом, ток утечки значительно уменьшился, необходимо перейти к контролю малых предохранителей отвечающих за световое оборудование, дворники, омыватель и другие элементы оборудования кузова.

Некоторые автоэлектрики используют усложненный метод контроля. Для него помощник не требуется.

7. Усложненный метод. В этом случае обратно накидывается положительная клемма АКБ. Последовательно достаются предохранители. Щупы мультиметра устанавливаются в разъемы вынутого предохранителя, контролируя ток по конкретной цепи. Данный метод более трудоемок, но точен.

8. Расшифровав по схеме расположения предохранителей все цепи, по которым утекает ток, приступают к установке конкретной причины утечки в этих цепях. Для этого нужен опыт работы со схемами электрооборудования автомобиля. Наиболее распространенные причины:

  • замыкание проводки;
  • залипание реле;
  • выход из строя электронных блоков.

9. Для временного устранения проблемы утечки тока, можно не вставлять на место предохранитель, через который идет утечка. Например, если причина утечки находится в неисправности автомагнитолы, на время стоянки можно выключать соответствующий предохранитель.

Почему АКБ разряжается без видимых причин

Начнем с того, что причин, по которым возникает утечка тока, достаточно много. На деле, проявляется данная проблема в виде банального разряда аккумулятора. Фактически, после небольшого простоя автомобиля водитель обнаруживает, что АКБ разряжена.

В одних случаях стартер будет крутить двигатель, но слабо. В других можно столкнуться с тем, что стартер щелкает, но двигатель не крутит. Бывает и так, что аккумулятор разряжается полностью, то есть отключается сигнализация, а машину даже не удается открыть при помощи центрального замка.

Как многие ошибочно полагают, все дело в аккумуляторе и его заряде. Однако часто бывает так, что АКБ полностью заряжена и 100% работоспособна, генератор нормально заряжает батарею, однако все равно имеет место быстрый и глубокий разряд.

Естественно, проблему нужно решать, так как частые разряды аккумулятора могут стать причиной заметного уменьшения ресурса или полного выхода АКБ из строя. Так или иначе, потребуется проверка бортовой системы автомобиля.

Причины и последствия

Для начала необходимо разобраться, что такое автомобильный АКБ. Как и любой другой аккумулятор – это химический источник тока, имеющий электрическую ёмкость, значение которой обычно наносится на этикетке батареи. Измеряется она в ампер-часах (А·ч).

Ёмкость АКБ измеряется в ампер-часах и показывает каким током будет происходить разряд автомобильного аккумулятора

Фактически ёмкость определяет количество электрической энергии, которую может отдать полностью заряженный аккумулятор. Утечка тока представляет собой ток, потребляемый от батареи. Допустим, у нас серьёзное короткое замыкание в автопроводке, и ток утечки составляет 1 А. Тогда приведённый в качестве примера аккумулятор на 77 А·ч разрядится за 77 часов.

Главная неприятность заключается в глубоком разряде аккумулятора. При получении энергии с АКБ, серная кислота, входящая в состав электролита, постепенно преобразуется в соли свинца. До некоторого момента этот процесс является обратимым, так как подобное происходит при заряде аккумулятора. Но если напряжение в ячейках опускается ниже определённого уровня, электролит образует нерастворимые соединения, оседающие на пластинах в виде кристаллов.

Эти кристаллы никогда не восстановятся, но будут уменьшать рабочую поверхность пластин, приводя к увеличению внутреннего сопротивления батареи, а, значит, к уменьшению её ёмкости. В конце концов, придётся покупать новый аккумулятор. Опасным разрядом считается напряжение ниже 10,5 В на клеммах АКБ. Если вы принесли домой на зарядку автомобильный аккумулятор и увидели более низкое напряжение, настало время бить тревогу и срочно разбираться с утечкой!

Кроме того, утечки, вызванные короткими замыканиями или расплавленной изоляцией проводки при достаточно больших токах могут привести не просто к порче АКБ, но и к возгоранию. Действительно, новый автомобильный аккумулятор способен отдавать в течение небольшого периода времени сотни ампер, которые по законам физики могут привести к плавлению и воспламенению за несколько минут.

Электрическая система автомобиля представляет собой комплекс сложных электронных систем, соединённых между собой

После рассмотрения всех неприятных последствий тока утечки стоит разобраться и в его причинах. Раньше, во времена карбюраторных автомобилей с минимумом электроники нормальным током утечки считалось полное его отсутствие. В тех машинах просто нечему было потреблять ток с батареи, когда зажигание было отключено.

Сегодня всё изменилось: любой автомобиль просто напичкан различной электроникой. Это могут быть как штатные устройства, так и установленные водителем впоследствии. И хотя вся современная электроника под дружное шествие экологов с лозунгами об энергосбережении поддерживает специальные «спящие» режимы или режимы ожидания с очень низким потреблением энергии, какое-то количество тока потребляется дежурными цепями. Потому небольшие значения тока утечки (до 70 мА) являются нормой.

А еще интересно: Купить аксессуары для кузова автомобиля Niva Chevrolet (LADA)

Из заводского оборудования в автомобиле в норме постоянно потребляют некоторое количество энергии следующие девайсы:

  • Диоды в выпрямителе генератора (20-45 мА);
  • Магнитола (до 5 мА);
  • Сигнализация (10-50 мА);
  • Различные коммутирующие устройства на базе реле или полупроводников, бортовой компьютер двигателя (до 10 мА).

В скобках указаны максимально допустимые значения тока для исправного оборудования. Компоненты с неисправностью могут резко увеличить своё потребление. О выявлении и устранении таких компонентов мы поговорим в последней части, а пока приведём список устанавливаемых водителями дополнительных устройств, которые часто могут добавить к утечке ещё добрую сотню миллиампер:

  • Нештатная магнитола;
  • Дополнительные усилители и активные сабвуферы;
  • Противоугонка или вторая сигнализация;
  • Видеорегистратор или радар-детектор;
  • GPS-навигатор;
  • Любое оборудование с питанием через USB, подключенное к прикуривателю.

Проверка утечки тока в автомобиле мультиметром

Теперь, когда мы разобрались с природой тока утечки, его разновидностями и причинами повышения сверх нормы, переходим к главному — к проверке утечки тока в автомобиле мультиметром. Дело это нехитрое, и не требует особого опыта. Гораздо сложнее потом найти проблему, из-за которой ток утечки выше нормы.

Проверка утечки тока в автомобиле мультиметром выполняется по следующему алгоритму:

  1. Заглушите двигатель.
  2. Переведите ключ зажигания в положение, при котором его можно извлечь из замка.
  3. Выключите все потребители, которые можно — музыку, габариты, вставленные в прикуриватель зарядные устройства и прочее.
  4. Открыв капот, зафиксируйте переключатель, который “оповещает” охранную систему об открытом капоте. Если подкапотное пространство подсвечивается встроенной лампочкой, выкрутите ее на время измерений.
  5. Включите мультиметр в режим измерения тока.
  6. Отсоедините одну из клемм от АКБ (любую).
  7. В полученный разрыв цепи (между АКБ и клеммой) включите мультиметр.
  8. Поставьте машину на сигнализацию.
  9. Подождите несколько минут.
  10. После того, как показания мультиметра стабилизируются, оцените ток утечки и сравните его с нормой для вашего автомобиля.

Чуть ниже рассмотрена простейшая методика поиска причины, по которой ток утечки превышает норму. Но прежде не лишним будет поговорить о частых ошибках, которые допускаются автолюбителями при измерениях.

Во-первых, в процессе измерения тока утечки мультиметром ни в коем случае не запускайте двигатель! Если это сделать, через мультиметр потечет ток силой, как минимум, в сотню ампер. Ни один обычный мультиметр такой нагрузки не выдержит. Чтобы измерить ток, который потребляется стартером, нужен другой прибор — токовые клещи.

Во-вторых, проверку утечки тока в автомобиле не стоит выполнять мультиметром, не переведенным в режим измерения больших токов (как правило, 10 А). Малого диапазона в 200 мА может оказаться недостаточно, и прибор попросту выйдет из строя. Более того, даже если ток утечки в вашем автомобиле в норме (далеко не 200 мА), в момент включения прибора в цепь ток всегда будет около ампера или больше. Тот же самый скачок произойдет и во время постановки машины на сигнализацию.

В-третьих, нет смысла измерять ток утечки без включенной охранной системы. Без нее показатели могут быть в пределах нормы, и вы так и не узнаете объективно, сколько “жрет” автомобиль, стоя на стоянке с включенной сигналкой. Аналогично не стоит отсоединять питание тех приборов, которые вы оставляете при обычной эксплуатации автомобиля — магнитолу, видеорегистратор и так далее. Показания, опять же, будут не объективными.

В-четвертых, не стоит брать за основу показания амперметра, которые он отображает первые минуты после включения в цепь. Особенно, если машина напичкана электроникой, которой нужно некое время для того, чтобы включиться и перейти в ждущий режим.

В-пятых, проверять ток утечки очень желательно при заведомо заряженном аккумуляторе. Если же он “дохлый”, то прибор покажет заниженные показания, и вы опять не увидите настоящей картины происходящего.

Как избежать утечек тока в электросети автомобиля

Проблемы с электрической сетью автомобиля очень сложные, поэтому лучше минимизировать вероятность их возникновения. Для этого рекомендуется соблюдать несколько простых правил:


Следите за чистотой, как в самом автомобиле, так и в местах электрических соединений. Особенно важно, чтобы чистыми оставались клеммы и контакты;

  • Чтобы минимизировать вероятность возникновения окислов на проводах и в местах соединений, рекомендуется смазывать 1-2 раза в год пластичной смазкой фишки и соединения, также рекомендуется смазать клеммы аккумулятора;
  • Выполняйте установку новых приборов в электрическую сеть автомобиля только в проверенных сервисных центрах. Если работа проводится самостоятельно, уделяйте внимание электрической разводке автомобиля, которую можно найти в книге по эксплуатации машины;
  • Если перегорел один из предохранителей, обязательно выполните диагностику цепи, за которую он отвечал. Чаще всего причиной перегорания предохранителей является короткое замыкание в цепи;
  • Следите за проводами. Не допускайте, чтобы они “болтались” по салону или под капотом. Обращайте внимание на достаточную изоляцию проводов, особенно тех, которые касаются металлических элементов кузова автомобиля;
  • Выполняя ремонтные работы, не забывайте о проводах. Обращайте внимание, чтобы после работы они не были зажаты и не находились на греющихся элементах.

Соблюдая эти простые правила, можно избежать возникновения проблем с проводкой, поиск и решение которых может затребовать немало усилий и средств.

Как измерить ток утечки мультиметром?

Схема подключения мультиметра для измерения тока утечки

Для измерения утечки тока из АКБ вашего автомобиля вам потребуется три вещи – мультиметр, ключ на 10 и резиновые перчатки. Порядок действий следующий:

  • заглушите авто, выключите всю электронику в салоне (все лампочки в салоне, багажнике, бардачке, прикуриватель, магнитолу);
  • выньте ключи из зажигания, опустите стекла (чтобы был доступ в салон без ключа);
  • закройте все двери.
  • подождите минут 10-15 пока обнулится все статическое напряжение в электросети.
  • откройте капот и при помощи ключа скиньте минусовую клемму с АКБ.
  • установите мультиметр в режим измерения тока и подключите один щуп к минусу аккумулятора, а второй к клемме, прибор должен показать вам определенное значение – это и будет ток утечки АКБ.

Важно: не подключайте мультиметр к плюсу обоими щупами. Это может привести к короткому замыканию и перегоранию предохранителя мультиметра.

Лайфхак: как проверить мультиметром утечку тока в автомобиле

Утром при попытке завести машину вместо привычного урчания стартера услышали одинокие щелчки втягивающего реле и слабый гул обмоток? Или, может быть, не услышали вообще ничего? Если стартер и аккумулятор исправны, то причина – утечка тока.

К сожалению, утечку чаще всего обнаруживают довольно поздно, к этому моменту остаточного заряда АКБ уже не хватает для запуска двигателя. Приглашаем узнать больше об этой проблеме, способах ее диагностирования и устранения.

Проверка реле

Ещё один элемент, который требует проверки, если у вас проблемы с электрикой — реле этого компонента. Реле применяется в приборах большой мощности и является электрически активированными переключателями. При включении автомобиля включается несколько компонентов, такие как топливный насос, компьютер и электрические вентиляторы.

Переключатель в вашем зажигании, может активировать несколько реле, поворачивая все периферийное оборудование без запуска полной мощности через выключатель зажигания. Реле также могут испортиться с течением времени и вызвать электрические проблемы.

Лучший способ проверить реле — это иметь рабочую замену или внимательно слушать как срабатывает реле во время включения устройства. Вы должны почувствовать лёгкое нажатие и услышать тихий щелчок, когда реле включается.

Устранение утечки

Когда выявлена утечка, необходимо приступать к устранению причины. Перед выполнением всех операций клеммы аккумулятора должны быть сняты. Варианты решения:

  • Скопление грязи на участках соединения – следует провести очищение от пыли, грязи при помощи спиртового раствора.
  • Повреждена изоляция – закрыть внутренние жилы и предусмотреть защиту от дальнейшего воздействия негативных факторов (надеть шланг для исключения перегрева и перетирания);
  • Вода или запотевание в приборах – просушить. Если вода попала внутрь блока сигнализации, то требуется аккуратно произвести вскрытие модуля. Смочив спиртом, дождаться стекания воды, грязи. После удаления запотевания придумать защитный кожух, предотвращающий проникновение влаги внутрь.
  • Неправильно работающий электронный прибор – ремонт или замена.

Устранив причину утечки, следует снова проверить мультиметром норму токопотребления.

В видео можно подробнее ознакомиться с постоянными потребителями тока и проверкой утечек тока. Сравниваются две машины, в которых разное токопотребление в зависимости от установленного оборудования.

Поиск и устранение утечки

Если значение, полученное в процессе измерения, превышает 80 мА, то утечка серьезная и нуждается в устранении. Если же проблема не была выявлена, то стоит также провести диагностику генератора подобным образом. Для этого:

Если напряжение не поднимается выше 12.8 вольт, то скорее всего неисправность кроется здесь. В таком случае самым правильным будет обратиться в сервисный центр, где вам проведут полную диагностику и предложат либо отремонтировать генератор (диодный мост или стертые щетки), либо заменить, если ремонт нецелесообразен.

В случае когда ток на генераторе находится в заданном диапазоне и аккумулятор показывает корректное напряжение, причина почти наверняка кроется в самой электросети.

Рейтинг
( 2 оценки, среднее 4 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
