Замена печки и радиатора печки на ваз 2109 своими руками


Основная причина, по которой может потребоваться замена радиатора печки ВАЗ 2109 – течь бачков или пластин либо же сильный ее засор. Автовладельцам у которых высокая панель открутить и вынуть радиатор печки чуть проще. Трудность для моделей с низкой панелью заключается в том, что радиатор упирается в нижнюю полку.

Чтобы поменять радиатор печки понадобится обязательно сливать охлаждающую жидкость и откручивать крепления панели со стороны пассажира. Инструкция также предполагает полный демонтаж всего торпедо, но если использовать деревянный брусок и снять сиденье дабы подлезть снизу, то возможна на ВАЗ 2109 замена радиатора без снятия панели. Подробное описание как это сделать смотрите ниже.

Определяем неисправности

Выявляем неисправность радиатора. Первым сигналом на то, что присутствует неисправность, является частое заливание тосола в бачок. В данной ситуации нельзя сказать точно, что проблема кроется именно в радиаторе. Виновниками могут быть патрубки или кран отопительной системы. Для изоляции варианта с краном достаточно проверить салон машины на неприятный запах и капли тосола на напольном покрытии. Если таковых нет, дело точно не в кране. Чтобы определить состояние патрубков, получите к ним доступ, чтобы визуально осмотреть. Таким образом вы поймете, протекают они или нет.

Если проблем как таковых нет – загвоздка кроется именно в радиаторе. Решать проблему необходимо достаточно оперативно, так как тосол может попасть в салон и испортить ковролиновое покрытие.

Симптомы неисправности

Чаще всего печка заявляет о своей проблеме с началом холодов. Большинство водителей на летний период перекрывают кран отопителя, прекращая поступление в радиатор охлаждающей жидкости. С понижением температуры владельцы авто начинают активно использовать печку, и нередко сталкиваются с появлением влажных пятен непонятного происхождения на ковролине под бардачком со стороны переднего пассажира. Это первый признак того, что радиатор печки потек.

Иногда случается и так, что визуально течь определить нельзя. Охлаждающая жидкость может просто подтекать в корпус отопителя, а уже оттуда, испаряясь под действием теплого воздуха, попадает в салон через дефлекторы системы вентиляции и отопления.

И в том и в другом случае в салоне будет держаться специфический запах, присущий тосолу или антифризу. Кроме этого, утечка охлаждающей жидкости в салон автомобиля может сопровождаться образованием белого маслянистого налета на внутренней стороне ветрового стекла.

При проявлении перечисленных признаков потребуется замена радиатора печки ВАЗ-2109, однако перед этим следует убедиться, что потек именно он, а не кран отопителя.

Ход работы

  1. Снимите нижнюю консоль, которая идёт от рычажков регуляторов обогрева салона к кожуху КПП.
  2. Отодвиньте оба передних посадочных места по максимуму назад. Если кроме радиатора отопителя вы хотите также заменить кран, тогда вам потребуется снять пластиковые накладки с порогов и задрать ковролин.
  3. Подпилите журнальную полку под бардачком с одной стороны, обратно её можно будет прикрутить при помощи саморезов.
  4. После чего вы увидите, что можно беспрепятственно снять деталь в получившуюся щель без проблем.
  5. Перекройте кран отопителя и подготовьте пробки, которые будете использовать в качестве затычек и ёмкость под остатки охлаждающей жидкости, чтобы не дать разлиться остаткам тосола, которые скопились в самом радиаторе.
  6. Открутите по три болтика с каждой стороны радиатора.
  7. Ослабьте только те хомуты, которые подходят непосредственно к радиатору, но не стягивайте их.
  8. Теперь самое сложное — нужно слить остатки тосола из радиатора. Во избежание проливания ОЖ на пол подстелите под кран, в ноги переднему пассажиру, и под радиатор влагонепроницаемые коврики или старую ткань.
  9. Сдёрните патрубки с радиатора, первым снимается нижний, который располагается внизу на кране, он перекрыт. Подставьте ёмкость и слейте ОЖ из радиатора. Пробку держите наготове. Жидкости может вытечь около литра. Возможно вам потребуется несколько раз сливать жидкость, поэтому, скорее всего, придётся пробкой затыкать патрубок.
  10. Снимите отводящий патрубок от радиатора, но не опускайте его вниз, так как из него может политься ОЖ, держите его на уровне крепления к радиатору. Сливать жидкость не нужно, достаточно просто заткнуть патрубок пробкой.
  11. Теперь можно вытаскивать сам радиатор.
  12. Замените его новым.
  13. Воткните верхний отводящий патрубок.
  14. Затем нижний.
  15. Затяните хомуты.
  16. При необходимости удалите воздушную пробку.

Рекомендуем: Почему фары автомобиля потеют изнутри и что с этим делать?

Типичные неисправности

Где находится система отопления на отечественной девятке? Как разбирать и снимать шланги для ремонта, по каким причинам устройство может переставать работать? Если не греет печка ВАЗ 2109, в первую очередь нужно разобраться в причинах, по которым это происходит.

Радиаторное устройство для отопительной системы

Если перестала работать печка ВАЗ 2109, причин для этого может быть несколько:

  1. Не работает вентилятор печки. В соответствии со схемой подключения, проблема может заключаться в неработоспособном вентиляторе отопительного устройства. Иногда причина заключается в выходе из строя самого переключателя вентилятора или обрыве и окислении проводки.
  2. Еще одной причиной, по которой не работает печка ВАЗ, могут быть забитые воздуховоды. Они могут забиться листьями прочим мусором, который падает на машину во время стоянки. Иногда не греет печка ВАЗ из-за закрытых заслонок воздуховодов.
  3. На ваз 2109 не греть отопитель может из-за радиатора, эта проблема является одной из самых распространенных. Радиатор отопителя ВАЗ 2109 или ВАЗ 21099 может быть забит грязью, из-за чего антифриз не может циркулировать по системе. В некоторых случаях проблемой является краник печки, который не открывается, также это может быть связано со слишком низким уровнем хладагента в охладительной системе. Если в системе имеется воздушная пробка, это также приведет к недостаточному отоплению салона транспортного средства. Если радиатор печки ВАЗ 2109 работает нормально, возможно, силовой агрегат просто не может прогреться до рабочей температуры. Гораздо реже причиной невозможности отопления салона является сломавшаяся помпа.

Кран отопителя для девятки

Способы устранения

Как разобрать отопитель на ВАЗ 2109 и как устранить неисправность?

  1. В первую очередь, необходимо проверить, функционирует ли вентилирующее устройство схемы, для этого включите зажигание и отопитель салона, сначала на самую низкую мощность. В том случае, если устройство работает нормально, это будет слышно. Перед тем, ка снять печку для ремонта и менять или продувать патрубки, необходимо удостовериться в том, что вентилятор вышел из строя. Попробуйте зачистить контакты подключения проводов питания — иногда их окисление приводит к невозможности работы элемента. В том случае, если путем диагностики вы выявили, что вентилирующее устройство рабочее, но оно все равно не включается, проблему следует искать в проводке.
  2. Следующим этапом диагностики системы отопления ВАЗ будет проверка воздушного потока. Включите отопитель на максимум и проверьте, насколько хорошо он дует из разных воздуховодов — на лобовое и боковые стекла, в ноги. При функционирующем вентиляторе и отсутствии хорошего воздушного потока из воздуховодов, необходимо произвести диагностику самих воздуходувок — возможно, они просто закрыты.
  3. Радиатор может не работать только из-за того, что через него не проходит антифриз. Как правило, это обусловлено тем, что система попросту забивается из-за использования в ней старого расходного материала, в котором образовался осадок, собирающийся в патрубках печки. Так что для начала необходимо слить из системы расходный материал и произвести ее промывку, в частности, патрубков, от осадков. Жидкость для промывки патрубков можно найти в любом автомагазине. Купленное средство заливается в охладительную систему, затем запускается двигатель, который должен поработать определенное время в соответствии с инструкцией. Если после слива из патрубков промывочного средства вы заметили грязь и осадок, это говорит о необходимости залива нового антифриза. Замена патрубков происходит в тех случаях, когда промывочное средство не может удалить весь осадок из системы, который прочно засел именно в магистралях. В том случае, если радиаторное устройство забито, другого выхода, кроме как замена радиатора печки ВАЗ 2109, нет.
  4. Кран печки ВАЗ, как показывает практика — это одно из слабых мест схемы. Кран отопителя открывается и закрывается путем установки регулятора на панели. Этот регулятор связан с краном благодаря тяге. В том случае, если тяга очень слабая, ее можно попытаться отрегулировать. Замена крана печки ВАЗ производится в том случае, если элемент никак не реагирует на регулировку.
  5. Если проблема неработоспособности агрегата обусловлена низким уровнем антифриза в системе, его нужно просто восполнить. Но при этом следует определить причину, по которой произошла утечка, чтобы в будущем эта проблема вас больше не тревожила.
  6. Как сказано выше, проблема может заключаться том, что мотор не прогревается до нужной температуры, обычно это обусловлено выходом из строя термостата.
  7. Вышедший из строя электродвигатель агрегата. Поломка моторчика печки ваз приведет к невозможности отопления салона авто. Если механизм вышел из строя, решить вопрос можно путем замены моторчика печки (автор видео — Pro Remont).

О причинах неисправности отопителя ВАЗ 2109

Воздушные пробки тоже стали довольно частым явлением при первых зимних запусках печки. Антифриз попросту не циркулирует по отопительному контуру, поскольку тот перекрыт воздушной пробкой. В этом случае нужно принимать меры по удалению пробки, а заодно поменять антифриз и промыть систему охлаждения за компанию. Может случиться такое, что после 60-80 тысяч количество накипи в радиаторе отопителя просто не дает возможности нормально циркулировать охлаждающей жидкости, в этом случае, если не видны явные симптомы неисправности, нужно принимать решение в зависимости от пробега девятки.

Если же антифриз все-таки начал протекать, то прежде всего стоит проверить патрубки системы отопления. Не так это просто, как кажется, но все же лучше, чем снимать отопитель полностью. В принципе, даже при замене радиатора печки рекомендуют менять и патрубки для профилактики, поэтому стоит купить и их. Раз мы уж в магазине, тогда выберем подходящий радиатор отопителя.

Необходимые инструменты и средства

Проведя предварительный осмотр системы отопления и поставив точный «диагноз», можно начинать готовиться к ремонту. Начать следует с приобретения нового радиатора отопителя. Сегодня в продаже можно встретить два вида этих запчастей: медные и алюминиевые. Первые отличаются надежностью и при правильной эксплуатации могут служить в среднем лет пять. Конечно, стоят они дороже (1500-2000 рублей). Алюминиевые радиаторы немного дешевле (около 1000 рублей), однако и служат вдвое меньше. Есть еще один вид теплообменников из того же материала (неоригинальные), которые лучше не покупать, особенно если вы делаете машину для себя. Производят их непонятно где, а стоят они около 600 рублей.

Кроме этого, самостоятельная замена радиатора печки ВАЗ-2109 подразумевает использование следующих инструментов и средств:

  • набор гаечных ключей;
  • крестовая и шлицевая отвертка;
  • емкость объемом около 5 литров (для сливания охлаждающей жидкости);
  • чистая тряпка.

Желательно также присутствие помощника мужского пола, который и физически поможет, и морально поддержит, ведь предстоящая процедура не является особо увлекательной.

Выбор

Выбирая новый радиатор для печки своего ВАЗ 2109, следует понимать, чего именно вы хотите добиться и каким бюджетом при этом располагаете.

Сегодня на выбор потребителям предлагается два типа агрегатов.

Тип радиатора Особенности
Алюминиевый Относительно недорогой вариант радиатора, который характеризуется высокими показателями теплопроводности. Однако такое устройство не подлежит ремонту, в чем выражается главный его недостаток. Но на практике ремонт проводят не так часто, потому мало кто обращает внимание на этот минус
Медный При необходимости и обнаружении течи медный радиатор поддается ремонту — пайке. Показатели теплопроводности несколько выше, если сравнивать с алюминиевыми аналогами. Но при этом цена достаточно высока — как на ремонт, так и на сам радиатор

Алюминиевый агрегат

Из-за нерентабельности и высокой стоимости большинство владельцев ВАЗ 2109 выбирают алюминиевые радиаторы. Но здесь все зависит от ваших личных решений и предпочтений. При активной эксплуатации автомобиля в условиях суровой зимы медный радиатор вполне себя оправдывает.

Медный агрегат

Рекомендуем: Замена троса сцепления lada 2109i (ваз 2109i)

Принцип устройства и работы

  1. Печка включает в себя пару пластиковых кожухов (левый, правый). Они соединятся между собой скобами по периметру. Для уплотнения в пазы кожухов заложен жгут.
  2. Электрический вентилятор печки принудительно подает воздух внутрь салона. Удерживается парой винтов сверху печки. Конструкция отопителя устроена таким образом, чтобы вентилятор легко снимался через подкапотное пространство.
  3. К кожухам вентилятора закреплен электромотор. На его валу расположено рабочее колесо вентилятора с тремя скоростями. Это возможно за счет двух спиралей резистора. Чтобы получить требуемую частоту вращения колеса, имеется доп резистор. Он крепится в отверстии кожуха отопителя слева.
  4. Радиатор располагается в кожухах отопителя. Монтируется к правому из них с помощью 3 крепежей и уплотнен прокладкой из полиуретана. Радиатор состоит из двух рядов трубок, охлаждающих пластин и пластиковых бачков. Также двух.
  5. Кран отопителя состоит из корпуса, двух пар патрубков и подключен к системе охлаждения с помощью резиновых шлангов.
  6. Жидкость через радиатор циркулирует за счет работы насоса системы охлаждения.
  7. На подводящей магистрали в корпусе краника печки на оси располагается клапан крана (он пластинчатый), имеющий отверстие для пропуска жидкости охлаждения.
  8. Рычаг клапана крана соединен с рычагом рукоятки тягой. Рукоятка отвечает за управление подогревом воздуха. При повороте рычага отверстие клапана открывает магистраль и жидкость начинает поступать в радиатор.
  9. Печка управляется с помощью трех рукояток. Их рычаги расположены на осях пластикового кронштейна, закрепленного на панели приборов 4 винтами.
  10. Ручка управления подогревом воздействует на рычажок крана по средствам тяги и на рычаг привода заслонки. Полностью переместив ручку вправо, кран и заслонка полностью откроются, воздух начнет подаваться с помощью вентилятора через радиатор, где прогоняется нагретая ОЖ.
  11. В среднем положении ручки заслонка и кран переходят в промежуточное положение. Часть воздуха идет через радиатор, а другая часть — мимо него. Так эффективно обеспечивается необходимая пользователю степень подогрева воздуха в данный конкретный момент.
  12. Если ручка находится в крайнем левом положении, заслонка и кран оказываются полностью закрытыми. Как результат, идущий внутрь салона воздух не подогревается.
  13. Верхняя левая ручка отвечает за регулировку подачи воздуха в ноги пассажиров и водителя. Она соединяется с рычажком заслонки по средствам тяги.
  14. Перемещая ручку влево, заслонка обогрева зоны ног открывается и воздух через кожухи идет в соответствующие окна.
  15. Слева и справа подается воздух в ноги переднему пассажиру и водителю. Воздуховоды внутренней вентиляции позволяют доставлять воздух к ногам задних пассажиров.
  16. Ручка, которая регулирует подачу воздуха на лобовое стекло, соединяется с рычагом привода заслонки подогрева ветрового стекла с помощью тяги. Она может закрыть или открыть путь для прохождения воздуха к стеклу через воздуховоды.
  17. Чтобы обеспечить подачу воздуха пассажиров и обдуть боковые стекла автомобиля, конструкцией печки предусмотрены 4 сопла — пара центральных, левое и правое. Корпус каждого из них оснащается заслонкой с уплотнителем. Закрывая или открывая заслонку, вы регулируете интенсивность подачи воздуха. Плюс другой рычажок позволяет контролировать направление поступающего из сопла воздуха.
  18. ВАЗ 2109 оснащается системой вытяжки или вытяжной вентиляции. С ее помощью происходит отсос воздуха из салона. В случае с девяткой вытяжка располагается сзади от проемов кузова для боковых окон. Также вытяжка происходит через разряжение, которое возникает у дефлекторов во время движения автомобиля.

При возникновении проблем в работе печки можно посетить автосервис. Либо есть другой вариант — самостоятельно снять печку и попытаться ее отремонтировать, либо доверить работу специалистам. В любом случае, самостоятельно демонтировав устройство, вы неплохо сэкономите и получите важный опыт.

Чтобы снять печку, действуйте по следующему алгоритму.

  1. Ослабьте натяжение хомутов и отключите пару шлангов от патрубков крана. Для этого сначала нужно будет снять приборную панель изнутри салона.
  2. Ослабьте хомуты и отключите от патрубков крана печки шланги. Тут уже работа выполняется через подкапотное пространство.
  3. Открутите крепежные гайки крана печки.
  4. Снимите кран со щита передней части.
  5. Демонтируйте держатель тяги крана отопителя.
  6. Рассоедините тягу и рычаг крана.
  7. Снимите чехол, который защищает рычаг коробки передач.
  8. Снимите накладку напольной облицовки.
  9. Открутите крепление облицовки пола на задней части.
  10. Снимите, сдвинув назад, облицовку тоннеля на полу.
  11. Демонтируйте воздуховод внутренней вентиляции, отключите его от корпуса отопителя.
  12. Рассоедините провода, идущие от электромотора отопителя.
  13. Отключите проводку от резистора.
  14. Открутите крепежные гайки справа от печки.
  15. Демонтируйте оставшиеся крепежи и снимите печку, прихватив с собой панель управления.


Демонтажные работы
Дальнейшие действия напрямую зависят от уровня вашей подготовки. Новичкам лучше отвезти демонтированную печку специалистам. Если же вы неплохо разбираетесь в своем ВАЗ 2109, можете попробовать провести ремонтные работы своими руками.

Печка — сложный, но очень важный узел в автомобиле. Потому за его функциональностью всегда необходимо следить и вовремя обнаруживать неисправности. Вряд ли вам захочется остаться без тепла в салоне зимой.

Пошаговый процесс замены радиатора печки

Итак, как же производить замену радиатора на примере автомобиля ВАЗ-2109? Проведение работ возможно двумя методами – со съемом приборной панели и без демонтажа приборки.

Первый вариант предполагает более легкий процесс, который займет около 6 часов по времени. Во втором все будет несколько сложнее, но затраченное время не превысит двух часов. Здесь быстро или легко – решать вам. Мы расскажем о том, как произвести замену без разбора приборной панели автомобиля.

Для начала подготовьте следующие инструменты:

  • две отвертки – накрест и плоская;
  • трещотка с набором головок;
  • любая емкость объемом до 8 л, чтобы можно было слить охлаждающую жидкость;
  • резиновые перчатки, чтобы не получить химический ожог;
  • гаечные ключи.

Работы рекомендуется выполнять в гараже со смотровой ямой.

После того как все подготовлено, можно начинать замену радиатора печки на автомобиле ВАЗ-2109. Следуя нашим рекомендациям, процесс покажется не таким уж и сложным.

Начнем:

  1. Наденьте перчатки, залезьте в смотровую яму. Открутите крышку радиатора, слейте жидкость в емкость. Чтобы упростить процесс, возьмите шланг длиной 1 м и диаметром 1 см.
  2. После того как вся жидкость сольется, на глаз должно получиться около двух литров, необходимо слить охлаждающую жидкость системы охлаждения двигателя. Для этого достаточно найти соответствующую пробку на моторе и сделать все аналогично действиям с радиатором. Откручивание кнопки осуществляется при помощи ключа диаметром 17 мм.
  3. На следующем шаге опускаются патрубки хомутов, и сливаются остатки тосола из системы отопления. Для этого из салона необходимо добраться до этих узлов и провести данную процедуру. Легче это сделать из переднего пассажирского места.

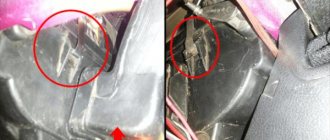

  4. Слив весь тосол, переходите к демонтажу радиатора. В первую очередь выкручивайте шурупы, которые удерживают переднюю панель.
  5. Следующим шагом выкрутите шуруп на задней стенке бардачка и шуруп, размещенный рядом с боковым пассажирским зеркалом заднего вида.
  6. Как только все шурупы выкручены, передняя панель должна свободно двигаться вверх/низ. Для упрощения работы поднимите ее вверх до максимума и подложите под нее брусок размером 7 см.
  7. Разместитесь спиной на коврике пассажирского места и открутите 3 шурупа, которые удерживают печку и демонтируйте ее.
  8. На этом этапе оклейте новый радиатор резинкой и поставьте на место. Перед установкой не забудьте почистить этот участок.
  9. Завершающий шаг: соберите всю систему в обратном порядке. Это уже не должно вызвать дополнительных трудностей.

Рекомендуем: Где находится номер двигателя у автомобиля?

Процесс демонтажа

  1. Слив тосол, можно начинать замену самого радиатора.
  2. Открутите шурупы, которые удерживают переднюю панель.
  3. Открутите крепеж, расположенный на задней стенке вещевого ящика (бардачка).
  4. Еще требуется демонтировать шуруп, который вы найдете возле бокового зеркала со стороны пассажира.
  5. Сняв эти крепления, передняя панель начнет свободно перемещаться вниз и вверх со стороны переднего пассажира.
  6. Чтобы облегчить себе работу, поднимите панель максимально вверх и в образовавшийся промежуток вставьте что-то типа деревянного бруска. Обычно нужен стопор толщиной порядка 7 сантиметров.
  7. Ложитесь на спину на пол со стороны пассажира, открутите три крепежа, которые удерживают печку. Достаньте ее. Радиатор извлечен.
  8. Наклейте на новый агрегат уплотнительную резинку и вставьте устройство на место старого радиатора. Не забудьте предварительно зачистить место посадки агрегата.
  9. Выполните обратную сборку узла.
  10. Залейте в систему старую или новую охлаждающую жидкость. Это отличный повод поменять тосол, если старый служит достаточно давно.

Заливать тосол следует последовательно. Сначала добавьте в бачок жидкости до отметки МАХ. После этого двигатель нужно запустить, чтобы он поработал минут 15. Уровень тосола снизится, и вы сможете долить недостающее количество.

Работа завершена. Старый радиатор идет на утилизацию, салон приводится в порядок и можно наслаждаться результатом.
