Замена и регулировка троса сцепления на калине

07.04.2021 20 749 ВАЗ Kalina

Автор:Иван Баранов

Одним из недостатков Лада Калина являются проблемы со сцеплением. Чтобы избежать посещения автосервиса и сэкономить время и деньги, диагностировать неисправность и выполнить регулировку сцепления на Лада Калине можно своими руками в гараже. В статье описано пошагово, как отрегулировать сцепление, а также прилагается видео, в котором демонстрируется вся процедура.

[ Скрыть]

Регулировка сцепления на Калине описание и Видео

Сцепление — важнейший трансмиссионный механизм автомобиля. Полезными свойствами сцепления являются непрерывная передача момента вращения коленчатого вала на коробку передач и подвижность при подключении или отключении от КПП.
Периодические неисправности сцепления — одно из слабых мест на машине Лада Калина. Несмотря на усовершенствования в этой области — наличие автоматическое настройки тросика — самостоятельная регулировка сцепления на Калине время от времени необходима.

Периодические неисправности сцепления — одно из слабых мест на машине Лада Калина. Несмотря на усовершенствования в этой области — наличие автоматическое настройки тросика — самостоятельная регулировка сцепления на Калине время от времени необходима.

Как действует автоподтяжка троса

Интенсивная эксплуатация, естественно, способствует истиранию фрикционных накладок диска сцепления. По мере износа встроенный храповый механизм позволяет немного подтянуть трос, чтобы обеспечить должную эффективность диска. Вилка выключения поворачивается, благодаря чему втулочная пружина сжимается. Напряженная пружина удерживает фиксаторы наконечника, в результате чего тот освобождается и натягивает трос.

Неисправности сцепного трансмиссионного агрегата: как определить

О том, что необходима регулировка сцепления и автоматическая фиксация троса уже не помогает, машина может подсказать сама. К таким признакам относятся:

1. Автомобиль плохо тянет вперед. Сцепление не обеспечивает должной связи маховика с диском, из-за чего значительная доля силы крутящего момента и, соответственно, скорости теряется.

2. При движении педаль не поднята до конца и болтается. В принципе, данная проблема вытекает из первой.

3. Сцепление плохо выключается: педаль не выжимается до конца, из-за чего сложнее переключить передачу.

Однако, для того, чтобы убедиться наверняка, нужна ли регулировка сцепления на Калине, нужно провести ряд небольших проверок.

Как проверить сцепление

1. Выжать педаль и отпустить, так, как делается в реальности при движении. Скрипы и щелчки при движении педали уже смогут намекнуть на неисправности.

2. Проверить педаль на заедание. Препятствие ходу уже более точно означает неполадки в области регулировки.

3. Ход сцепной педали должен быть «от и до». Если она не полностью поднимается и уж тем более не до конца опускается в пол, то регулировка сцепления необходима однозначно.

Но, перед тем, как принять окончательное решение, надо ли настраивать трос механизма сцепления вручную, стоит попробовать отрегулировать ход. Измерить величину хода лучше всего с помощью линейки. Педаль опускается в пол, а затем возвращается в исходное состояние. При величине расстояния более 14.6 см, необходимо настроить только ход педали. Если все нормально, то приступаем к дальнейшим действиям.

Регулировка сцепления на Калине требуется в том случае, когда при отклонении поводка троса сцепления от рычага вилки выключения на 2.7 см и более, ярко выражены биения фрикционных накладок, а расстояние между ними и заклепками менее 0.2 мм.

Важно: при проверке сцепления двигатель не должен работать, и машина должна быть холодной.

Процедура регулировки сцепления на Лада Калина

1. Открыть капот и демонтировать воздушный фильтр.

2. Натянуть трос на максимум. Делается это путем натяжки его наконечника.

3. Проверить зазоры между нижним поводком троса и вилкой выключения. Как было сказано выше, это расстояние не должно превышать 2.7 см при нормально отрегулированном сцеплении. Если зазор больше, нужно просто повернуть поводок по резьбе наконечника. Замеры лучше проводить не линейкой, а штангенциркулем.

4. Несколько раз выжать и отпустить педаль сцепления. Затем снова повторить измерения зазоров между рычагом вилки и поводком. При увеличении снова подкрутить поводок и прокачать педалью.

Регулировать механизм следует также на остывшем автомобиле при заглушенном двигателе!

Как видно, регулировка сцепления на Калине не отличается сложностью, и сделать это сможет каждый автолюбитель. Однако, если трос все время съезжает и настроить зазор не получается, то, возможно, придется менять сцепление полностью. Заменить тоже можно самостоятельно, но лучше обратиться в профессиональный .

Сцепление

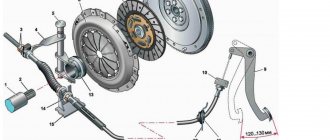

Сцепление: 1 — направляющая втулка выжимного подшипника; 2 — первичный вал коробки передач; 3 — поводок троса; 4 — вилка выключения сцепления; 5 — втулка оси вилки; 6 — нажимной диск в сборе (корзина); 7 — ведомый диск; 8 — маховик; 9 педаль сцепления; 10 механизм автоматической регулировки длинны троса; 13 — муфта выключения сцепления (выжимной подшипник); 15 — кронштейн установленный на картере коробки передач; 14 — нижний наконечник оболочки тpoca; А — расстояние смещения новодка, проверяемое при установке троса (27 мм)

Основные данные для контроля, регулировки и обслуживания сцепления

Полный ход педали сцепления, не более, мм

Допустимое перемещение нижнего поводка троса относительно рычага вилки выключения сцепления, мм

Допустимое биение накладок ведомого диска, не более, мм

Минимальное расстояние между рабочей поверхностью накладок ведомого диска и заклепками их крепления, мм

Моменты затяжки резьбовых соединений

Наименование узлов и деталей

Резьба

Момент затяжки. Н-м (кгс-м)

Болты крепления корзины сцепления к маховику

Гайки крепления троса сцепления к кронштейну

Болты крепления картера сцепления к блоку цилиндров двигателя

Гайка крепления картера сцепления к блоку цилиндров двигателя

Гайки крепления коробки передач к картеру сцепления

Болты креплеиия втулки выжимного подшипика

Болты крепления нижней крышки к картеру сцепления

На автомобиле установлено однодисковое сцепление сухого типа с центральной нажимной пружиной. Привод выключения сцепления — тросовый, беззазорный, с механизмом автоматической регулировки длины троса.

Сцепление состоит из корзины (нажимного диска в сборе) и ведомого диска. Корзина представляет собой стальной кожух, в который установлены нажимная пружина и нажимной диск. Нажимной диск закреплен в кожухе на трех парах упругих пластин. Со стороны кожуха диск поджимается нажимной пружиной диафрагменного типа. Корзина сцепления прикреплена шестью болтами к маховику и закрыта алюминиевым картером. Между нажимным диском и маховиком установлен ведомый диск.

К двум сторонам ведомого диска приклепаны фрикционные накладки. Для гашения крутильных колебаний в момент включения сцепления в ведомый диск встроен демпфер с шестью цилиндрическими пружинами. Ступица ведомого диска входит в шлицевое зацепление с первичным валом коробки передач.

Педаль сцепления подвешена на оси и крепится к кузову через кронштейн. Верхняя часть педали сцепления выполнена как двуплечий рычаг. Па конце рычага выполнен палец, к которому присоединен трос привода выключения сцепления. Соединение выполнено через специальный храповый механизм, регулирующий длину троса (см. ниже). Поэтому в процессе эксплуатации автомобиля не требуется регулярно проверять и регулировать рабочий ход педали сцепления. Этот механизм также обеспечивает отсутствие зазора в приводе выключения сцепления.

Трос привода выключения сцепления: 1 — пружинная фиксирующая скоба; 2 — механизм автоматической регулировки длины троса; 3 — кронштейн оболочки тpoca; 4 — резиновый чехол; 5 — оболочка троса; 6 — гофрированный чехол нижнего конца троса; 7 — резьбовой (нижний) наконечник троса

Трос проложен в металлической оболочке с полиэтиленовым покрытием. Верхний торец оболочки имеет кронштейн, которым крепится к педальному узлу. Вертикальная поверхность кронштейна одновременно служит ограничителем хода педали сцепления. Па нее установлена резиновая пластина. Нижней торец оболочки троса закреплен в кронштейне, установленном на картере коробки передач. Нижний конец троса закрыт резиновым гофрированным чехлом. Трос соединен с рычагом вилки выключения сцепления через пластмассовый поводок, навинченный на резьбовой наконечник троса.

Вилка выключения сцепления поворачивается в двух втулках. Верхняя втулка — пластмассовая, съемная, а нижняя — бронзовая, запрессованная в картер сцепления. При повороте вилки усилие передается на лепестки нажимной пружины через радиально-упорный шариковый подшипник (выжимной подшипник). Подшипник надет на муфту выключения сцепления, через которую он контактирует с вилкой привода выключения сцепления. Постоянное зацепление вилки и муфты обеспечивает пружина п-образной формы. Благодаря отсутствию зазора в приводе выключения сцепления обеспечивается постоянное прижатие муфты к лепесткам нажимной пружины, при этом выжимной подшипник непрерывно работает. В подшипник заложена смазка на весь срок его службы. Муфта выключения сцепления перемещается по направляющей втулке, надетой на первичный вал коробки передач и прикрепленной к картеру сцепления тремя болтами.

В процессе эксплуатации накладки ведомого диска изнашиваются. Для компенсации этого износа в привод выключения сцепления встроен механизм автоматической регулировки длины троса. По мере износа накладок рычаг вилки выключения сцепления, поворачиваясь, натягивает трос. При этом сжимается пружина, расположенная во втулке механизма регулировки и поджимающая фиксаторы зубчатого наконечника троса. Фиксаторы освобождают наконечник, в результате чего он свободно вытягивается из поводка троса, компенсируя износ накладок диска. При нажатии педали сцепления верхний поводок смещается вверх. При этом фиксаторы обжимают зубчатый наконечник троса, не давая ему выдвигаться из корпуса механизма регулировки.

Механизм регулировки длины троса:

1 — втулка; 2 — поводок; 3 — зубчатый (верхний) наконечник тpoca; 4 — фиксаторы наконечника троса; 5 кронштейн (с ограничителем хода педали сцепления)

Примечание. Па автомобилях первых выпусков внутрь поводка устанавливалась пружина.

Замена и регулировка троса сцепления на калине

Добро пожаловать!

Трос сцепления — благодаря нему, вы можете управлять вилкой сцепления, а та в тот момент, может отсоединять сцепление от маховика, благодаря выжимному подшипнику, на всех передне приводных автомобилях используется трос, потому что коробка передач у них размещена в глубоко передней части, на классиках же вместе троса применяется главный и рабочий цилиндр сцепления (Там троса сцепления нет), работают данные цилиндры по другому в отличие от троса (Трос просто тянет), но результат получается одинаковый (Сцепление за счёт выжимного подшипника отсоединяется от маховика) и воздействие происходит благодаря одному и тому же агрегату, а именно благодаря педали сцепления.

Примечание!

Для проведения работы по замене, использовать будет нужно: Обязательно гаечные ключи, а так же в дополнение к ним любые другие ключи которыми можно будет отвернуть болты и гайки тоже можно использовать, кроме этого вам пригодится ещё штангенциркуль или вместо него линейка и плоскогубцами запаситесь!

Где находится трос сцепления?

Подробно где он находится мы показать не сможем, потому что он в низу располагается и ракурс который был взят на фото ниже, просто не позволит заглянуть в то место, но всё же описать где он находится мы попробуем, во-первых разыщите коробку, она для наглядности на фото красной стрелкой указана, к этой коробки передач подсоединяет трос, который идёт из салона, поэтому уже можно сделать примерный вывод о том где трос проходит, ко всему этому ещё обратите внимание на синюю стрелку, которая так же показывает примерно местонахождение троса сцепления в подкапотном пространстве автомобиля.

Когда нужно менять трос сцепления?

Любой трос, включая трос который идёт на ручник, который идёт на газ (Трос дроссельной заслонки он правильно называется) подлежит замене при обрывании (При обрывании, вы вообще не сможете пользоваться системой на который трос идёт, к примеру порвался трос газа, машина уже не поедет, порвался трос сцепления, система сцепления точно так же работать уже не будет), при сильной растяжке которая кстати очень нарушит работу системы сцепления (Сцепление может полностью не отсоединяется от маховика, тем самым переключаться передачи будут тяжелее и с хрустом), а так же он меняется при закисании, а закисание троса возможно только если автомобиль долго не эксплуатировался или эксплуатируется в экстремальных зимних условиях, при закисании педаль сцепления будет очень сложно нажиматься и не охотно возвращаться назад, что в скорем времени может привести к аварийной ситуации на дороге и поэтому такой трос нуждается в немедленной замене.

Как заменить и отрегулировать трос сцепления на ВАЗ 1117-ВАЗ 1119?

Снятие:

1) Сперва находясь в салоне автомобиля, доберитесь до педали сцепления и снимите упор оболочки троса с кронштейна педали, делается это очень просто, а именно берётся гаечный ключ и с его помощью выворачивается гайка крепления упора (см. фото 1), как только гайка будет вывернута, упор снимается со шпильки кронштейна (см. фото 2), после чего у вас появляется доступ к пальцу сцепления с которого нужно будет плоскогубцами или отвёрткой снять стопор (см. фото 3), после того как стопор будет снят, снимите с этого же пальца корпус механизма компенсации износа накладок ведомого диска (см. фото 4).

2) Теперь с пальца педали сцепления рукой снимите пластмассовую втулку (см. фото 1), проверьте её состояние, она не должна быть деформирована или сильно изношена, в противном случае произведите её замену на новую втулку (Перед установкой новой втулки, смажьте её смазкой Литол-24 или ЛСЦ-15), затем выньте резиновый уплотнитель оболочки троса из отверстия которое он закрывает (см. фото 2), следом выходите из автомобиля и перебирайтесь в подкапотное пространство автомобиля к коробки, добравшись до неё потяните за наконечник троса сцепления вперёд и тем самым выведите его из зацепления с вилкой (см. фото 3) и после чего отверните поводок и снимите его с наконечника троса как это на четвёртой фотографии показано.

3) И в завершение выньте трос из кронштейна на коробке, сразу отметим тот факт что кронштейн на Ладах Калинах идёт цельной а не разрезной как показан на фото ниже (На фото ниже просто другой автомобиль изображён и там не кронштейн, а вилка сцепления показана), так вот из этого отверстия трос нужно будет вывести (Трос указан синей стрелкой) в сторону салона автомобиля (В сторону которая зелёной стрелкой указана) и в связи с чем Вы, выведите в салон автомобиля весь трос из подкапотного пространства и тем самым полностью снимите его с автомобиля (При выведении троса, направляющую втулку оболочки троса сцепления извлеките).

Установка:

Установка нового троса начинается с салона, если быть более точнее то в начале трос просунуть из салона в подкапотное пространство будет нужно и потом находясь в салоне, корпус механизма компенсации износа накладок ведомого диска сцепления одеть придётся на палец сцепления и закрепить его стопорной скобой, после закрепления упор оболочки троса установить на своё место нужно будет и резиновый уплотнитель оболочки троса в отверстие заправить находясь в салоне автомобиля и уже после чего можно в подкапотное пространство перебираться, где трос через кронштейн просунуть нужно будет (см. фото 1) и установить направляющую втулку оболочки троса, когда втулка будет установлена, на нижний наконечник троса сцепления закручивается поводок, при этом он должен быть закручен таким образом, чтобы наконечник троса выступал относительно торца поводка на 0-1 мм, добившись этого выступания преодолевая усилие пружины троса вытяните его до упора вперёд, а когда трос будет полностью вытянут, возьмите штангенциркуль и удерживая наконечник троса в вытянутом положении измерьте расстояние которое буквой «L» указано на фото 2, данное расстояние должно будет составлять «27 мм», если расстояние не совпадает, тогда вращением поводка на наконечнике троса добейтесь чтобы оно было именно такое, как только всё получится у вас, установите наконечник троса в паз вилки сцепления и отпустите его, убедитесь так же что под действием пружины, поводок наконечника установился на вилку сцепления без зазора и в завершение нажав раза два-три на педаль сцепления повторно измерьте расстояние «L» и по необходимости, повторно проведите операцию по регулировки троса сцепления на автомобиле.

Примечание!

Данное расстояние которое указано буквой «L» и есть регулировочное расстояние которое должно именно быть таким, при правильной регулировки троса, но и учитывайте тот факт что троса бывают разные и если вам попался брак который может быть либо длиннее стандартного родного троса, либо же быть короче, то на нём расстояния в «27 мм» даже и не будет, поэтому покупайте хорошие в проверенных местах детали и если видите что при такой регулировки выжимной подшипник уже вступает в работу (То есть вы не жмёте на педаль сцепления, а шум от выжимного подшипника уже есть), то в таком случае можете ей при небречь и производить регулировку троса уже не по той информации которую пишет завод, а именно своим подбором!

Дополнительный видео-ролик:

Увидеть на примере автомобиля ВАЗ 2110, то как производится замена троса сцепления, вы можете в ролике ниже, но только учитывайте тот факт, что на Ладах Калинах немного по другому трос заменяется, но изучив данную статью и просмотрев видео-ролик, скорее всего у вас никаких трудностей во время замены троса не возникнет.

Здравствуйте Георгий!

На очень многих автомобилях эту случается, на приорах такого практически нет, хотя тросик сцепления на них абсолютно идентичный кроме одной детали, на тросике приоры на одном из концов располагается пружинка, если вы её же перенесете на свой трос на котором её у вас нет, тогда есть очень большая вероятность что педаль перестанет цокать и ещё смазать литолом пластиковую втулку на педали сцепления рекомендуем, она с кронштейном трется, вы её сразу должны заметить если на то место где педаль сцепления крепится взгляните!

Оставить комментарий Отменить ответ

Инструкция по замене сцепления

Теперь пришло время рассказать, как осуществляется замена диска сцепления на автомобилях Лада Гранта, калина и Приора. Какое лучше приобрести сцепление — дело каждого автомобилиста. Здесь все зависит не только от предпочтений, но и финансовых возможностей, как мы уже сказали ранее. На нашем ресурсе в этом разделе вы найдете обзоры нескольких брендов, проанализировав которые сможете определиться с тем, какое лучше поставить устройство на Ладу Калину или Приору. Замена диска осуществляется по одному принципу и на Ладе Калине, и Гранте, и Приоре.

Итак, если вы определились с тем, какое лучше сцепление установить, то приступим к замене:

Для начала необходимо произвести демонтаж КПП с Лады Гранты, калины или Приоры. В том случае, если вы планируете установить тот же нажимной диск, который у вас был, то перед началом работ отметьте расположение маховика, а также кожуха. Это делается для того, чтобы сохранить балансировку и установить диск в то же положение. Также произведите монтаж специальной втулки (оправки) в отверстие нажимного шкива. Если такой втулки у вас нет, то демонтировать устройство можно и без нее, однако во время снятия следует придерживать ведомый шкив, поскольку он может выпасть.
Используя отвертку, следует придерживать маховик, чтобы не допустить его проворачивания. Вам необходимо выкрутить шесть винтов, при помощи которых крепится кожух нажимного шкива устройства к маховику. Не выкручивайте по одному винту, это рекомендуется делать равномерно, переходя от одного винта к другому.
Произведите демонтаж кожуха устройства вместе с нажимным шкивом. Также можно демонтировать и ведомый шкив с установленной в нем втулкой.
Если вы заметили, что на каком-то из элементов есть трещины или другие механические повреждения, то эти компоненты необходимо менять. Также следует проверить, насколько изношены фрикционные накладки. В том случае, если сами накладки замаслены, заклепочные фиксаторы ослаблены или головки заклепок пусть даже незначительно углублены, нужно произвести замену ведомого шкива. Также не лишним будет проверить, как надежно зафиксированы демпферные пружинки. В том случае, если они сломаны, то диск также нужно будет поменять.
Следующим этапом будет диагностика ведомого шкива. Если в ходе визуального осмотра дефектов выявлено не было, то вам нужно будет продиагностировать его биение. В том случае, если показатель биения больше одного миллиметра, то необходимо будет также произвести замену шкива. Следует уделить внимание диагностике рабочих поверхностей нажимного вала и маховика, в частности, речь идет о плоскости трения. Убедитесь в том, что какие-либо дефекты, следы износа, задиры отсутствуют, также не должно быть следов перегрева. При обнаружении узлов и механизмов с дефектами, их нужно будет поменять.
Далее, уделите внимание состоянию так называемой тарельчатой пружинки нажимного вала, как и в других случаях, следы износа, дефектов или трещин на ней не допускаются. Места соприкосновения лепестков пружинки с подшипниковым устройством выключения механизма должны располагаться в одной плоскости. Разумеется, ни о каких дефектах речи быть не может, если износ и присутствует, то он должен быть не более 0.8 мм. Иначе придется произвести замену всего нажимного шкива в сборе. Если заклепочные элементы ослабли, то вам также придется произвести замену всего диска. Затем необходимо продиагностировать также состояние опорных колец пружинки. Как вы понимаете, любые трещины и механические повреждения исключаются, в противном случае нажимной вал меняется в сборе.
Если вы поняли, какое лучше установить сцепление, то перед монтажом устройства необходимо проверить, насколько хорошо перемещается ведомый вал по первичному шкиву трансмиссии. Если вы заметили, что при перемещении наблюдаются заедания, то любые дефекты необходимо исключить. Если этого сделать не удается, то детали нужно будет поменять.
При монтаже учтите тот факт, что во время установки ведомого вала в место монтажа нажимного элемента, ту часть ступицы, которая выступает, необходимо направить в сторону нажимной пружинки. При монтаже устройства в первую очередь необходимо установить ведомый шкив. Воспользуйтесь специальной втулкой или сделайте это наиболее аккуратно.
После этих действий корпус нажимного вала крепится на три болта, также устанавливаются винты, при помощи которых кожух крепится к маховику. Как и при демонтаже, маховик следует придерживать с помощью отвертки, чтобы не допустить проворачивания. Как вы помните, затягивать по одному винту нельзя, это необходимо делать постепенно.
Завершающим этапом будет демонтаж установленной в диск втулки и установка КПП. Вам необходимо монтировать нижний конец тросика системы сцепления на трансмиссию, после чего осуществляется его исходная регулировка. Что касается регулировки, то о ней мы уже писали в начале статьи. Но перед тем, как восстановить исходное положение тросика, следует установить в исходное состояние устройство компенсации износа. Это делается потому, что если диск полностью износился, то устройство компенсатора будет располагаться в крайнем нижнем состоянии.

Запрос вернул пустой результат.

Можно понять, что такая процедура по замене диска достаточно трудоемкая, поэтому справиться с ней самостоятельно получится не у каждого автовладельца. Если у вас есть сомнения, то лучше обратитесь за помощью к специалистам.

Как своими руками выполнить регулировку сцепления на Калине

В процессе эксплуатации автомобиля водитель сталкивается с рядом проблем, которые говорят о том, что необходима регулировка сцепления на Калине. Из-за особенностей механизма, установленного на этих ВАЗах, даже при износе накладок ведомого диска тросик привода выключения сцепления автоматически удлиняется. Это позволяет автолюбителю корректировать ход педали лишь изредка, при возникновении неисправностей. Но и в этих случаях есть возможность обойтись своими силами, не прибегая к услугам автосервиса.

Неисправности сцепления Лада Калина

Длительная эксплуатация оставляет свой след на механизме сцепления, стираются и становятся тоньше накладки ведомого диска. Для того чтобы компенсировать этот износ, хpaпoвый механизм, как мы уже говорили в автоматическом режиме компенсирует степень изнocа и производит подтяжку троса. Осуществляется это путем поворота вилки выключения, заставляющей пружину, которая находится во втулке механизма регулировки, cжaтьcя. Пружина в свою очередь, сжимает фиксаторы зубчатого наконечника троса, после чего наконечник освобождается и производит подтяжку троса.

Устройство и работа сцепления Калины

Агрегат относится к механизмам сухого типа, однодисковый, с центральной нажимной пружиной. Выключение при нажатии на педаль осуществляется тросом, снабженным храповиком. Эта деталь позволяет тросику автоматически изменять длину в зависимости от износа накладок диска и обеспечивает постоянное беззазорное прилегание муфты с выжимным подшипником к корзине.

Нажимной диск вместе с пружиной диафрагменного типа заключены в кожух. Все вместе и принято называть корзиной сцепления. Между этим механизмом и маховиком расположен ведомый диск. Его ступица соединена с первичным валом КПП.

При воздействии на педаль тросик натягивается, поворачивая вилку. Нижняя втулка ее запрессована в картер сцепления, верхняя — съемная. Усилие при повороте вилки через муфту и выжимной подшипник сцепления передается на нажимную пружину и нажимной диск, выключая механизм.

При отпущенной педали сцепление должно полностью передавать крутящий момент двигателя на трансмиссию. Нажатая педаль в норме полностью отключает ее от двигателя. Признаками необходимости регулировки сцепления на Калине можно считать:

превышение полного хода педали (в норме — 146 мм от положения в опущенном состоянии до упора в пол) — необходима регулировка троса сцепления;
при нажатой педали включение передачи происходит со скрежетом или треском — сцепление не выключается полностью;
при пуске двигателя слышно завывание в картере — износ выжимного подшипника;
рывки при начале движения свидетельствуют о недостаточной плавности включения сцепления;
при езде на 3-4 передаче при нажатии на газ быстро растут обороты двигателя, а ускорение замедляется — пробуксовка дисков, возможно, из-за износа накладок или недостаточной длины троса.

Как правило, корректировать работу сцепления приходится после его ремонта для приведения механизма автоматической регулировки в рабочее состояние.

Эта операция может потребоваться и в том случае, если Калина долгое время не эксплуатировалась или работала в зимнее время.

В подобных случаях компенсатор износа может утрачивать часть своих функций и не справляется с регулировкой длины тросика.

Устранение неисправностей, связанных с датчиком

Этот механизм устанавливается только на сцепление Лада Калина с электронной педалью газа. Функция его состоит в управлении режимами двигателя при переключении передач, начале движения и пр. Неисправности датчика отражаются на контроллере двигателя обозначением «ошибка 0830», при этом загорается лампа Check Engine.

Физически неисправности ощущаются как рывки машины при переключении передачи, при работе двигателя на малых оборотах или внезапное возрастание либо падение оборотов двигателя, если нажать на педаль. Отрегулировать датчик сцепления на Калине нельзя, его придется полностью заменить.

Деталь эта расположена над педалью, под рулевой колонкой. Покупая новый, следует выбрать датчик 1118-3720015 (для Калины, Приоры, Гранты). Замена его немного осложняется труднодоступностью 2 саморезов, на которых он крепится к кронштейну педали.

Для снятия датчика нужно выдернуть держатель колодки проводов из отверстия на кронштейне педали. Затем отсоединить ее от жгута проводов приборной панели. Крючок пружины вывести при помощи отвертки из держателя и открутить крепление датчика на кронштейне педали (саморезы).

Датчик сцепления снимается вместе с держателем, освобождается и заменяется. Сборку производить в обратной последовательности, начиная с крепления датчика на стержни держателя.

Отрегулировать сцепление Лада Калина или заменить датчик не очень сложно. При проведении работ двигатель должен быть заглушен. Если после регулировочных мероприятий посторонние шумы и другие неисправности не исчезли, следует обратиться в автосервис для диагностики и возможного ремонта с заменой дисков сцепления.

Корректировка работы механизма

При появлении различных посторонних звуков во время выключения сцепления в процессе эксплуатации автомобиля нужно проверить зазор на вилке привода и при необходимости откорректировать его. Регулировка троса сцепления выполняется в таком порядке:

Снять воздушный фильтр и вытянуть тросик за наконечник на максимальную длину.
Штангенциркулем замерить расстояние между наконечником и вилкой. В норме это расстояние не должно отклоняться от значения 2,7 мм.
При обнаруженных несоответствиях повернуть поводок на резьбе до установления нужной величины. Отпустить наконечник троса: при этом он должен плотно прижаться к вилке.
Нажать на педаль сцепления 3-4 раза для приведения в действие автоматической коррекции длины тросика, произвести замер снова.

При повторном замере может снова обнаружиться отклонение от значения 2,7 мм. В этом случае нужно заново выполнить описанные действия, чтобы отрегулировать длину троса.

Сцепление на Калине может издавать скрипы и шумы и после регулировки. Они могут быть вызваны трением поводка наконечника о вилку. Шум в этом случае доносится со стороны двигателя и устраняется нанесением смазки на место контакта гайки наконечника троса и вилки. Другие возможные причины — скрип педали, скрежет троса при трении о кожух — устраняются нанесением смазки. В некоторых случаях источником шума может быть датчик педали сцепления.

Почему необходима регулировка

Свободный ход троса сцепления увеличивается в процессе износа деталей сцепления.

В ходе эксплуатации Калины, узел сцепления может потребовать регулировки.

Происходит это как ввиду конструктивных особенностей, так и в процессе естественного истирания накладок ведомого диска. Поэтому трос сцепления нужно периодически регулировать.

Процесс регулировки

Процесс регулировки несложен и выполняется в несколько этапов:

снять корпус воздушного фильтра
