Блок управления электропневмоклапаном карбюратора ВАЗ 2107

Автомобиль ВАЗ 2107 с бензиновым двигателем оснащен в основном карбюратором типа Озон, он управляет холостым ходом при помощи электропневмоклапана. Данный клапан перекрывает подачу топлива при выключении зажигания.

На автомобилях данной модели не устанавливались двигателя, в которых используется более современная 16 клапанная система ГРМ. Пневмоклапан, автомобиля с карбюратором, отличается высокой надежностью в сравнении с другими моделями. Данное устройство позволяет избежать калильного зажигания в цилиндрах после остановки двигателя, а также экономить топлива. Принцип действия электропневмоклапана заключается в том, что он перекрывает подачу топлива через канал холостого хода. Такая конструкция намного проще, чем ранее используемые ЭППХ. После небольшого усовершенствования этот клапан стал применяться в системах питания двигателей, оснащенных 16 клапанным газораспределительным механизмом. На них они применялись вплоть до установки распределенного и моно впрыска.

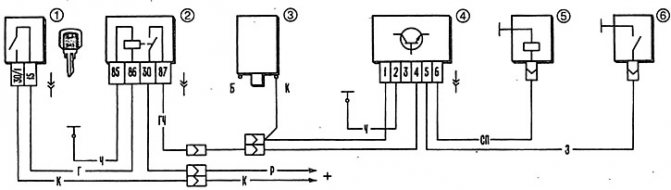

↑ Схема системы управления электропневмоклапаном карбюратора

1 — микровыключатель в карбюраторе; 2 — пневмоклапан; 3 — монтажный блок; 4 — реле зажигания; 5 — выключатель зажигания; 6 — блок управления пневмоклапаном; 7 — катушка зажигания; А — к выводу «30» генератора; Б — порядок условной нумерации штекеров в блоке управления
Исправный блок управления 25.3761 должен отключать пневмоклапан 2 при частоте вращения коленчатого вала двигателя более 1600 мин-1 и снова включать, когда обороты упадут до 1200 мин-1.

Перед проверкой работоспособности блока необходимо убедиться в правильности подключения жгута проводов автомобиля к блоку управления (см. вид «Б» на разъем блока управления).

Работоспособность блока управления проверяется с помощью тахометра и вольтметра (с пределами измерения 0–15 В) в следующем порядке:

• отсоедините провода от микровыключателя, установленного на карбюраторе;
• подключите к блоку управления 1 вольтметр с помощью специального переходного разъема 2;
• запустите двигатель и, постепенно увеличивая частоту вращения, следите за показаниями вольтметра: после запуска двигателя вольтметр должен показывать напряжение не менее 10 В, а в момент отключения пневмоклапана — скачкообразное снижение напряжения до величины не более 1,5 В;
• после отключения пневмоклапана постепенно снижайте частоту вращения до включения пневмоклапана: вольтметр должен показать при этом скачкообразное увеличение напряжения не менее, чем до 10 В.

Возможные неполадки с ЭПХХ

Электромагнитный клапан – вполне добротный в плане работы узел автомобиля. Особо частых поломок с ним не случается, но и «бесперебойным трудягой» его не назвать. В связи с тем, что на территории постсоветского пространства чаще всего используются электромагнитные клапаны карбюраторов «Солекс» и карбюраторов «ДААЗ», то давайте рассмотрим типовые неполадки ЭПХХ именно на их примере. В общем виде перечень нередко встречающихся поломок узла таков:

Забился жиклёр клапана. Происходит такая неполадка, как правило, совместно с общим расстройством работы карбюратора на всех режимах раскрутки мотора. Устраняется данная неисправность путём разборки карбюратора на отдельные составляющие, его продувки и иной прочистки

При этом отдельное внимание стоит уделить именно жиклёру ЭПХХ, а также каналам карбюратора, которые с ним взаимодействуют;

Шток (игла) клапана застряла в одном положении или иные составляющие устройства вышли из строя (пружинка, сердечник и т.п.). Проявляется неисправность такого рода в виде отсутствия признаков «жизни» у экономайзера. Неисправный ЭПХХ в подобном случае зачастую ремонту не поддаётся. Однако в некоторых ситуациях помогают снятие клапана с карбюратора, его продувка и последующее подключение к альтернативному источнику тока. Если узел вновь не поддаёт признаков «жизни», то замена неизбежна;

«Пробился» провод подключения. Проблема типовая, происходящая зачастую из-за низкого качества производства ЭПХХ и его проводов. Диагностируется эта «болячка» посредством подключения клапана к источнику тока вне автомобильной системы и проверки его работы при движении провода подключения в разных направлениях. Лечению она, как правило, не поддаётся, однако в качестве спасительной меры можно попробовать просто заменить провод, обрезав его как можно ближе к корпусу экономайзера, или иным способом устранить пробоину в цепи;

Неисправен блок управления ЭПХХ. В этой ситуации сам клапан работает исправно при подключении его к альтернативному источнику питания, однако во время нахождения в карбюраторе он не функционирует вовсе. Решается такая проблема путём замены подключаемого к ЭПХХ блока управления, не иначе;

Электромагнитный клапан имеет производственный брак. Такое, к слову, встречается нередко. Удивительно, но бывали случаи, когда из 10-20 ЭПХХ, лежащих на прилавке магазина, работали только 1-2 экземпляра. Если вы стали жертвой подобного случая, то достаточно просто заменить клапан на новый и не беспокоиться.

Все перечисленные выше поломки имеют один ярко выраженный симптом, а точнее – полное или частичное отсутствие стабильности в холостом ходе автомобиля. Если такие проблемы случились именно с вами, то, в первую очередь, стоит проверить электромагнитный клапан и его блок управления, а уже потом основные жиклёры холостого хода и другие составляющие карбюратора.

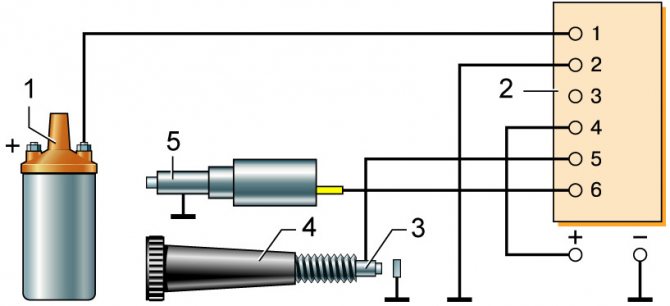

↑ Проверка работоспособности блока управления

Работоспособность блока управления проверяется с помощью переходного разъема с вольтметром в следующем порядке:

• отсоедините провод от концевого выключателя карбюратора и соедините наконечник этого провода с массой;
• подключите к блоку управления вольтметр с помощью переходного разъема;
• запустите двигатель и, постепенно увеличивая частоту вращения, следите за показаниями вольтметра: после запуска двигателя вольтметр должен показывать напряжение не менее 10 В, а в момент отключения клапана — скачкообразное снижение напряжения до величины не более 0,5 В;
• после отключения клапана постепенно снижайте частоту вращения до включения клапана: вольтметр должен показать при этом скачкообразное увеличение напряжения не менее, чем до 10 В;
• установите частоту вращения коленчатого вала в пределах 2200–2300 мин-1, отсоедините от массы наконечник провода, идущего к концевому выключателю карбюратора, а затем снова соедините его с массой. При отсоединении провода от массы клапан должен включаться, а при соединении с массой — отключаться.

Допускается проверять блок без вольтметра по характерному стуку клапана при отключении и включении.

Восстановление устойчивого холостого хода

Восстановить устойчивый холостой ход не должно вызывать особой сложности. Порядок устранения неисправностей;

1. При помощи ключа на «17» выкручивается пневмоклапан из карбюратора.
2. Клапан разбирается, хорошо промывается керосином или чистым бензином и продувается сжатым воздухом.
3. Вкручиваем на место и проверяем работоспособность.

Если все же причина неустойчивости холостого хода не устранена, нужно проверить управляющую цепь электропитания. В случае если цепь электропитания оборвана, то пневмоклапан карбюратора находится постоянно в закрытом положении. Это приводит к тому что двигатель не будет работать в режиме холостого хода. Устранение обрыва цепи питания позволит решить эту проблему без особых усилий.

Неисправности связанные с электропневмоклапаном это явление крайне редкое, но если все же это случилось его следует заменить.

Устранение неисправностей блока

По завершении диагностических операций на двигателе ВАЗ 2107 следует исключить другие поломки, которые могут иметь схожие проявления. Эконометр работает за счет изменения давления в каналах карбюратора, повреждение его трубки может привести к подсосу воздуха. Современный инжектор электронная система управления позволяет исключить электропневматические устройства, обладающие меньшей надежностью.

Точное установление причины неисправности ЭПХХ возможно только в случае демонтажа блока и его полной разборки. Снимается экономайзер с карбюратора в следующем порядке:

1. Ключом на «10» откручиваются 3 гайки, удерживающие крышку фильтра, и поднять вверх по шпилькам.
2. Выкручиваются два винта с крестообразными головками, фиксирующие пневматический блок с мембраной и клапаном. Со штуцера устройства снимается управляющая трубка.
3. Устройство вынимается из гнезда, и тщательно осматривается на предмет повреждений и наличия нагара на клапане или его посадочном гнезде.

Схема работы карбюратора на смену, которому пришел инжектор, предполагает реакцию на изменение давления в камере с уменьшением или увеличением подачи топлива. Экономайзер реализует эту обратную связь через гибкую мембраны, жестко соединенную со штоком и клапаном

Проверяя данный блок, особое внимание следует обратить на этот узел

В продаже имеются ремонтные комплекты для карбюраторов «Солекс» которые устанавливались ранее на ВАЗ 2107. Блок принудительного холостого хода, если он не работает, может быть отремонтирован с использованием деталей такого набора. Установка узла на предназначенное ему место должна сопровождаться проверкой герметичности. Последним перед установкой воздушного фильтра подключается эконометр, расположенный на панели управления. Положение стрелки в зеленом секторе означает приемлемый расход топлива.

Автомобиль ВАЗ 2107 с бензиновым двигателем оснащен в основном карбюратором типа Озон, он управляет холостым ходом при помощи электропневмоклапана. Данный клапан перекрывает подачу топлива при выключении зажигания.

На автомобилях данной модели не устанавливались двигателя, в которых используется более современная 16 клапанная система ГРМ. Пневмоклапан, автомобиля с карбюратором, отличается высокой надежностью в сравнении с другими моделями. Данное устройство позволяет избежать калильного зажигания в цилиндрах после остановки двигателя, а также экономить топлива. Принцип действия электропневмоклапана заключается в том, что он перекрывает подачу топлива через канал холостого хода. Такая конструкция намного проще, чем ранее используемые ЭППХ. После небольшого усовершенствования этот клапан стал применяться в системах питания двигателей, оснащенных 16 клапанным газораспределительным механизмом. На них они применялись вплоть до установки распределенного и моно впрыска.

Основные характеристики

Электромагнитные клапаны по принципу работы напоминают обычные запорные механизмы, но перекрытие потока происходит не вручную, а с помощью соленоида. Это позволяет автоматически регулировать данный процесс без вмешательства человека.

Основными конструктивными элементами такого изделия являются:

• корпус;
• электромагнит;
• специальное устройство, с помощью которого осуществляется регуляция потока (поршень или диск).

Работать данное изделие может в различных средах, что позволяет применять его не только с жидкими веществами, но и с газами. Существует несколько видов таких устройств, которые отличаются техническими параметрами, такими, как возможность регуляция потока и пропускная способность.

Проверка и ремонт клапанов

Проверка клапанов – обязательный процесс при диагностике автомобиля. Она поможет отсеять часть вариантов причин неисправности.

Часто так бывает, что игольчатый клапан карбюратора ВАЗ 2109 иногда может просто «залипать». И это становится причиной проблем. Если игольчатый клапан подачи топлива неисправен, его следует прочистить, либо заменить.

Случается такое, что клапан перестаёт работать в очень жаркую погоду. Это может выражаться в том, что автомобиль заводится, но через десять-двадцать секунд глохнет двигатель. Внешне определить причину бывает весьма проблематично.

Иногда в таких случаях помогает постукивание по крышке карбюратора, а затем на ручном приводе бензонасоса делается несколько качков.

Когда игольчатый клапан прекращает свою работу в закрытом состоянии, то внешне ничего не происходит и никаких звуков вы не услышите. А открытый клапан даёт звук бензина, который заполняет поплавковую камеру.
