Как снять и произвести ремонт карбюратора на ВАЗ 2106/2107

Какие модели устанавливаются на автомобили ВАЗ 2106/2107

Все виды карбюраторных механизмов в оснащении ВАЗ 2106/2107 ориентированы на сокращение потребления горючего и придание машины максимальной динамичности. К тому же немаловажную роль играет и такой показатель, как экологичность. На протяжении десятилетия инженеры «АвтоВАЗа» отдавали предпочтение наиболее экологичным типам карбюраторов.

На современные ВАЗ 2106/2107, а также на выпускаемые машины прошлых лет устанавливались карбюраторы трёх различных моделей:

1. Производитель — Димитровградский автоагрегатный завод (или ДААЗ). Необходимо отметить, что предприятие выпускало карбюраторы по лицензии фирмы Weber. Конструктивно эти устройства были максимально простыми как в эксплуатации, так и в дальнейшем обслуживании. К тому же их основным преимуществом было обеспечение отличных скоростных показателей для автомобилей шестой и седьмой моделей ВАЗ. При этом карбюраторы ДААЗ потребляют очень большое количество бензина — от 10 до 14 литров на 100 километров пробега.
2. Производитель — ДААЗ, модификация «Озон». Это более продвинутая версия первого типа ДААЗа, которая имеет высокие показатели в плане экологичности. Устройство обеспечивает хорошие разгонные характеристики и потребляет менее 10 литров топлива на 100 километров пути. Однако недостатком такой модели считается оснащение его второй камеры. В её работе большую роль играет пневматический клапан, который в случае загрязнений или некачественной регулировки способен остановить работу карбюратора.
3. Производитель — ДААЗ, модификация 21053, которая производится по лицензии компании Solex. Один из самых современных видов карбюраторов для оснащения ВАЗ 2106/2107. Максимально экологичен и продуктивен. Обладает более сложной конструкцией, первый в линейке ДААЗ оснащён системой обратной подачи топлива, что делает его максимально экономичным. Однако «Солексы» требовательны к качеству бензина — иначе топливные жиклёры очень быстро забиваются.

Таким агрегатом оснащаются современные модели ВАЗ 2107

Общее в конструкции карбюраторов для ВАЗ «шестёрки» и ВАЗ «семёрки»

Карбюраторные механизмы, которыми оснащаются все модели ВАЗ 2106/2107 на протяжении всего периода выпуска авто, являются двухкамерными, то есть имеют две камеры внутреннего сгорания. Конструкционно все карбюраторы имеют три неделимые части:

• в верхней находится крышка устройства, которая защищает механизм от попадания грязи, и топливные штуцеры;
• средняя часть представляет собой корпус, внутри которого располагаются сами камеры и диффузоры, передаёт топливовоздушную смесь в двигатель;
• в нижней части размещается поплавковый отсек и заслонки дросселя.

В работе карбюраторов ДААЗ огромное значение имеют мелкие детали — прокладки, жиклёры, поплавок, экономайзер или заслонки. Все элементы системы взаимосвязаны между собой и наличие сбоев в одной части неизбежно приведёт к поломке всего устройства.

Карбюратор ДААЗ на ВАЗ 2106/2107 работает по следующему принципу:

1. Через впускной клапан в ёмкость поплавковой камеры попадает бензин.
2. Необходимый уровень горючего регулирует игла экономайзера принудительного холостого хода или экономайзера мощностного хода — в любом случае, топливо в камеру попадает в строго определённой пропорции.
3. Далее горючее отправляется в эмульсионную камеру № 1 через жиклёры.
4. В камере (или КВС) бензин дробится на мельчайшие части и смешивается с воздухом.
5. При повышении крутящего момента во время разгона может быть задействована и камера внутреннего сгорания № 2.
6. После образования топливовоздушной смеси насос направляет её в диффузоры, а через них — в мотор.

То есть главнейшей задачей карбюратора является формирование топливовоздушной смеси в строго выверенной пропорции для обеспечения бесперебойной работы двигателя.

Наличие множества мелких элементов обеспечивает надежность работы

Как отрегулировать холостой ход на ВАЗ 2101-ВАЗ 2107?

Прежде чем перейти к регулировки, ознакомьте с фото ниже:

Примечание! Начнём с того что на фото выше изображены винты, благодаря которым осуществляется регулировка холостого хода. Как видите винты находятся глубоко в корпусе дроссельных заслонок карбюратора, поэтому на фото винт под цифрой «1» не виден. На некоторых автомобилях на оба этих винта напрессованы втулки, благодаря которым винты можно поворачивать лишь на пол оборота. Если из-за этих втулок не удаётся повернуть должным образом винт для регулировки холостого хода, то в таком случае выверните винты и в следствии чего сломайте головки втулок. Когда винты будут вывернуты, смахните с них остатки обломанных втулок и после чего заверните винты на своё место!

Рекомендуем: Почему автомобиль плохо разгоняется: возможные причины и их устранение

Регулировка холостого хода с помощью прибора Газоанализатор:

Примечание! Чтобы вы более подробно понимали, то при заворачивании винта частота оборотов коленвала будет постепенно уменьшаться, а при обратном эффекте то есть при его отворачивании частота оборотов будет постепенно увеличиваться!

2) Теперь плавно перейдите к регулировки содержания «СО» в выхлопных газах, для этого вращайте винт который указан под цифрой «1» на фото выше. При заворачивание винта под цифрой «1», содержание «СО» в выхлопных газах будет постепенно уменьшаться, а при отворачивании соответственно будет увеличиваться.

Примечание! Регулировать содержание «СО» в выхлопных газах нужно в соответствии с «ГОСТ» на сегодняшнее время. Ниже нормы опускать содержание «СО» не нужно, потому что в связи с этим может резко возрасти содержание несгоревших углеводородов «СН». Кстати при регулировки винта «1», может изменять частота вращения коленвала!

3) И завершение покрутите винт под цифрой «2», тем самым приведя частоту вращения коленвала в норму. После этого так же рекомендуется при помощи прибора, проверить содержание «СО» в выхлопных газах. Если будет необходимо повторно отрегулируйте оба винта, регулируйте их до того пока работа двигателя и выброс «СО» в атмосферу не будет достигать нормы.

Примечание! После всех регулировок сядьте в автомобиль и резко нажмите и после чего отпустите педаль газа. Убедитесь в том что нажатие на педаль двигатель работает без перебоев, а при её отпускании двигатель у автомобиля не должен глохнуть. В том случае если после отпускания педали газа двигатель заглох, тогда увеличьте частоту вращения коленчатого вала до «800 оборотов в минуту». Частота вращения коленвала регулируется винтом под цифрой «2»!

Регулировка холостого хода без Газоанализатора:

1) Для начала плавно начните вращать винт состава смеси который указан под цифрой «1». Вращайте его до тех пор, пока частота вращения коленвала не будет максимальной. (Частоту вращения коленвала можно очень легко узнать по показаниям тахометра)

Примечание! При вращении этого винта регулируется выхлоп вредных веществ в атмосферу. При заворачивании этого винта количество выбрасываемых «СО» в атмосферу будет уменьшаться, а при отворачивании наоборот будет увеличиваться!

2) Затем винтом под цифрой «2», установите частоту вращения коленвала «1100 оборотов в минуту».

Примечание! Винтом под цифрой «2» регулируется частота вращения коленчатого вала, поэтому при заворачивании этого винта частота вращения постепенно будет уменьшаться, соответственно при отворачивании она будет постепенно увеличиваться!

3) И в завершении заворачивая винт состава смеси (Цифра 1), добейтесь того чтобы частота вращения коленчатого вала составила «800 оборотов в минуту».

Вопрос? А как вы регулируете холостой ход на своей машине? (Ответ пишите в комментариях)

Дополнительный видео-ролик: Ещё один способ регулировки холостого хода, который вы сможете увидеть в видео-ролике приведённом ниже:

Примечание! Даже если вы посмотрите ролик, советуем вам всё таки ознакомиться со статьёй потому что в ней более подробно написано!

Как произвести ремонт карбюратора своими руками

Ремонтные работы на карбюраторе ВАЗ 2106/2107 подразумевают снятие и разборку механизма. При этом ремонт включает в себя все два этапа:

1. Промывка (прочистка, продувка) элементов от нагара и налипшей грязи.
2. Замена износившихся или вышедших из строя частей.

Перед тем как проводить какие-либо действия с агрегатом, необходимо твёрдо убедиться в том, что карбюратор неисправен. Часто некорректная работа других систем может влиять на работоспособность карбюраторного механизма.

Для бесперебойной работы двигателя внутреннего сгорания необходимо качественное охлаждение. Одним из элементов этой системы является водяной насос, который обеспечивает циркуляцию тосола. Подробнее о самостоятельном ремонте помпы можно прочитать здесь:

Карбюратор находится под капотом, выше двигателя

Определение неисправности

Карбюраторы ДААЗ любой модификации призваны работать устойчиво независимо от режимов эксплуатации. Однако именно смена режимов (например, пуск «на холодную» или ускорение при обгоне) может показать первые неполадки в работе устройства. Карбюратор явно неисправен, если:

• на холостом ходу имеются провалы в работе мотора;
• во время езды замечен временной интервал между нажатием на педаль газа и ускорением автомобиля;
• рывки в работе двигателя на высоких оборотах;
• череда рывков при обгоне;
• существенно увеличился расход бензина;
• трудности при пуске мотора после длительных стоянок.

Каждый из этих признаков, а также их сочетание, говорит о том, что в карбюраторе возникли неполадки, необходимо проведение ремонтных работ или регулировки.

Переливает

Одной из наиболее частых проблем с карбюраторными моторами является так называемое переливание. Внутрь устройства подаётся излишнее количество топлива, а обратный клапан по каким-либо причинам не способен отвести излишки бензина обратно в бак. Поэтому под карбюратором и на нём самом водитель может заметить капли горючего.

В этом случае рекомендуется прочистить все каналы подачи и оттока топлива, а также жиклёры — скорее всего, отверстия забились мусором. Не лишней будет и диагностика ускорительного насоса.

Стреляет

Это понятие неразрывно связано с переливанием. Если карбюратор начал стрелять (или чихать) — то есть резко дёргаться во время движения и даже воспламеняться — налицо утечка топлива. Необходима промывка механизма.

Не поступает бензин

Проблема может крыться как в самом карбюраторе (серьёзно засорились жиклёры или сломался насос), так и в подводящих шлангах. Рекомендуется продуть патрубок подачи топлива и протестировать работу бензонасоса. Если они функционируют в обычном режиме — придётся снимать карбюратор и промывать его.

Не работает вторичная камера внутреннего сгорания

Отказ от работы КВС № 2 сразу же скажется на динамичности автомобиля: он теряет почти 50% от изначальных скоростных характеристик. Дело в залипании дроссельной заслонки, которая регулирует подачу горючего в полость камеры. Придётся разобрать механизм и заменить заслонку на новую.

Видео: как отремонтировать карбюратор на ВАЗ 2106

Принцип работы карбюратора ВАЗ 2107

Топливный насос подает бензин из бака в поплавковую камеру. Перед попаданием в нее бензин проходит через сетчатый фильтр, предотвращающий засорение клапана и жиклеров.

Дозировка топлива регулируется игольчатым клапаном, приводимым в действие поплавком, который при наполнении камеры всплывает и заставляет клапан закрываться.

Рекомендуем: Замена троса ручника на ВАЗ 2107

Из поплавковой камеры топливо через жиклеры карбюратора ВАЗ 2107 направляется в две смесительные камеры, куда также поступает воздух из воздушного фильтра. Затем воздух смешивается с бензином в эмульсионных колодцах карбюратора, образуя топливо-воздушную смесь необходимой концентрации. Перед попаданием в распылитель смесь проходит через эконостат, который обогащает ее на больших оборотах и при Высокой нагрузке на двигатель.

Окончательная подготовка смеси происходит при ее прохождении через диффузоры – капли топлива «разрываются» и поток направляется в центр смесительной камеры и далее во впускной коллектор и цилиндры.

Количество топливной смеси, поступающее в цилиндры, регулируется при помощи дроссельных заслонок, приводящихся в действие педалью газа.

Для дополнительного обогащения смеси при резком нажатии на педаль газа предусмотрен ускорительный насос.

Количество смеси, поступающей в цилиндры на холостом ходу (при отпущенной педали газа) регулируется жиклером холостого хода.

Мощность и экономичность двигателя зависят от того, насколько правильное соотношение бензина и воздуха содержится в топливной смеси, поступающей в цилиндры. Для правильной дозировки необходимы чистые жиклеры и рабочие поверхности карбюратора, ровный ход и отсутствие люфта тяг, приводов и заслонок. Достоинство карбюратора в сравнении с современными инжекторными системами в неприхотливости. Карбюраторный двигатель может работать даже на некачественном топливе, которое может вывести из строя систему впрыска.

Данный принцип работы, как и устройство карбюратора ВАЗ 2107, актуален для всех моделей ВАЗ с карбюраторным двигателем.

Как снять агрегат

Действительно, этот вопрос может застать врасплох неопытного владельца «шестёрки» или «семёрки». Но сама процедура демонтажа не считается сложной. Главное — запоминать или записывать места подключения разных шлангов, так как при первом опыте обратная установка может вызвать трудности.

Демонтировать карбюратор ДААЗ рекомендуется на холодном двигателе, так как устройство располагается прямо на впускном коллекторе.

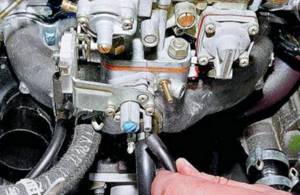

Важно последовательно отсоединить топливные магистрали и провода

Подготовительный этап включает в себя снятие коробки воздушного фильтра, так как фильтр будет препятствовать свободному доступу к карбюратору. Дальнейшие работы занимают не более 10 минут:

1. Сначала от корпуса карбюратора отсоединяется два тонких провода — первый обеспечивает работу воздушной заслонки, а второй подключён к дроссельной.
2. Сразу же отсоединяется пружина возврата и её фиксатор.
3. Следующий шаг — отключение провода экономайзера принудительного холостого хода.
4. Ослабить хомутное соединение на широком патрубке подачи бензина и снять сам шланг. После него можно снимать шланг обратной подачи топлива.
5. От штуцеров в верхней части корпуса можно отсоединить вентиляционный и вакуумный шланги.
6. Далее возможен демонтаж самого блока карбюратора. Для этого необходимо открутить четыре гайки крепления и аккуратно вытащить со шпилек карбюратор вместе с прокладкой.
7. Открытое отверстие в коллекторе на время работ рекомендуется закрыть мягкими тканями или специальной заглушкой, которую можно приобрести в автомагазине. Это обеспечит чистоту мотора и исключит попадание внутрь силового агрегата грязи.

Промывка ДААЗа без разборки

Промывка карбюраторов ДААЗ рекомендована производителем в тех случаях, когда явно имеются какие-либо неполадки в его работе: увеличение расхода бензина, рывки и толчки при движении, нестабильность холостого хода, проблемы с запуском.

Традиционным методом промывки карбюраторов считается его полная разборка на отдельные компоненты, что не всегда под силу выполнить неопытному владельцу ВАЗа. Для упрощения процедуры и была создана методика промывки и очистки карбюратора без его разборки на составляющие. В основе этой методики — использование специальных аэрозолей в баллончиках. Самыми доступными очистителями для карбюраторов считаются аэрозоли производства «ABRO» и «Mannol» — их можно купить в любом автомагазине по стоимости 100–150 рублей.

Баллончики оснащены тонкой трубочкой для доступа ко всем частям карбюратора

Эти очистители превосходно справляются с очисткой карбюраторных механизмов, к тому же и пользоваться ими очень просто. Для промывки карбюратора рекомендуется заглушить мотор, дать ему остыть и приступать к процедуре:

1. Снять короб воздушного фильтра на автомобиле, убрать его в сторону.
2. Из корпуса карбюратора выкрутить электромагнитный клапан.
3. На баллончик с аэрозолем надеть специальную узкую насадку и обработать жидкостью каналы жиклёров, первую и вторую камеру, заслонки и все видимые элементы карбюраторного узла.
4. После этого распылить аэрозоль на внешние части механизма.
5. Подождать 5–8 минут (в зависимости от рекомендации производителя аэрозоли). За это время жидкость сможет разъесть скопления нагара и грязи.
6. Далее можно запустить мотор, чтобы он удалил все остатки грязи.
7. Если за одну процедуру карбюратор не успел как следует прочиститься, то можно обработать его ещё раз тем же аэрозолем.

После такой чистки ВАЗ 2108/2109 значительно увеличит свои динамические характеристики, так как налипания грязи не будут препятствовать нормальной работе всех частей карбюратора.

Ремонт карбюратора ВАЗ-2107 своими руками: пошаговая видеоинструкция

На старых моделях ВАЗ зачастую был установлен карбюратор таких марок, как Солекс, Вебер и Озон. Как и много лет назад, сегодня они не менее востребованы. Однако регулярная эксплуатация со временем может привести к тому, что устройство выйдет из строя. Дабы не тратить напрасно свое время и деньги, давайте ознакомимся с руководством по ремонту, регулировке и обслуживанию карбюратора на ВАЗ-2107. Каждый автовладелец должен хотя бы немного разбираться во внутренностях своего железного коня, ведь постоянно обращаться в технический сервис неудобно и затратно.

Ремонт карбюратора ВАЗ-2107: что нужно знать владельцу авто

Ремонт карбюратора необходим в том случае, если механизм некорректно работает. В основном проблемы с карбюратором ДААЗ 2107 такие:

1. Мотор глохнет на холостом ходу.
2. Машина набирает разгон с провалами.
3. На скорости более 100 км/ч мотор начинает дергаться.
4. Охлажденный мотор не заводится.
5. Не заводится или плохо заводится мотор в жару.

Чтобы решить первую проблему, необходимо удостовериться в том, что топливный жиклер не загрязнен. Также проверить исправность клапана ЭПХХ и системы управления ЭПХХ. Неисправность может заключаться в том, что топливный клапан негерметичен. Кроме этого, проблема с резистором, который не дает стабильной искры.

Как поменять прокладку

В разные годы на ДААЗ устанавливались прокладки из самых различных материалов: термостойкий картон, паронит, металл. Основная функция прокладки — это создать максимально надёжное и плотное соединение между корпусом карбюратора и поверхностью впускного коллектора двигателя. Только так может быть обеспечена нормальная работа силового агрегата.

После демонтажа карбюратора требуется осмотреть прокладку на наличие деформаций, разрывов или сильных вмятин. Завод-производитель рекомендует менять уплотнитель после каждого снятия карбюратора.

Слева — новая, в центре — при первом демонтаже карбюратора, справа — после 3 лет эксплуатации авто

Прокладка подбирается по типу старой. Нельзя устанавливать прокладку из другого материала или с изменением формы — она не сможет обеспечить надлежащего стыка между частями механизмов.

Процедура замены прокладки не представляет сложностей:

1. На шпильки крепления карбюратора насаживается новая прокладка.
2. Перед этим нужно прочистить место посадки от копоти и загрязнений.
3. Необходимо установить прокладку в том же положении, в котором находилась старая.
4. После чего на неё установить карбюратор и до упора закрутить фиксирующие гайки.

Регулировка своими руками

В возможностях каждого автовладельца «шестёрки» или «семёрки» произвести регулировку карбюратора самостоятельно. Регулировочные работы способны усилить динамичные качества автомобиля, а также сократить расход бензина. Несомненно, это важные показатели для любого владельца авто, поэтому стоит ответственно отнестись к проведению регулировки карбюратора.

Подготовительный этап

Перед тем как приступить к работе, необходимо тщательно подготовиться. Этот этап необходим для того, чтобы во время наладки и настройки ничто не отвлекало водителя.

Сначала рекомендуется подготовить рабочее место. Карбюратор должен устанавливаться на ровную и твёрдую поверхность, лучше заранее запастись ветошью, так как возможны потёки бензина. К тому же необходимо позаботиться о том, чтобы помещение, в котором планируется регулировка, хорошо проветривалось и имело качественное освещение.

Второй момент подготовки — это набор необходимых инструментов. Потребуется заранее подготовить комплект гаечных ключей и две отвёртки — крестовую и плоскую с нешироким лезвием.

Далее — найти сервисную книгу на ваш автомобиль. Именно в ней указаны рабочие параметры, с которым нужно будет сверяться во время регулировки.

Внимание! Регулировочные работы проводятся только после того, как карбюратор был промыт, произведена замена износившихся элементов и устройство было установлено на мотор.

Как обогатить или обеднить смесь

Обогащение или обеднение топливовоздушной смеси нужно выполнять на холостых оборотах двигателя:

1. Запустить мотор и дождаться, пока он не прогреется до своей рабочей температуры.
2. До упора закрутить винты качества и количества топлива.
3. Далее отвернуть каждый винт на 3 оборота назад.
4. Сверяясь с показателями холостого хода, данными в сервисной книжке ВАЗ, выставить необходимое количество оборотов, регулируя винты в том или ином направлении.
5. То есть принцип регулировки смеси заключается в том, чтобы выставить рекомендуемые производителем обороты холостого хода посредством уменьшения или увеличения обогащения смеси (винт качества) и сокращения/увеличения количества смеси (винт количества).

Внизу в трубке расположен винт качества, а чуть правее в трубке меньшего диаметра — винт количества

Как сократить расход бензина

Основным элементом в карбюраторе считается поплавок. После того как вы провели регулировку обогащения/обеднения смеси, поплавок неизменно встанет на свою ось. Однако он может находиться чуть выше нормы — в этом случае расход потребления горючего будет возрастать. Помимо этого, регулировка поплавка необходима и для того, чтобы снизить токсичность газовых выбросов, так как из-за некачественной герметичности автомобилей ВАЗ часть газов может попасть в салон.

Регулировка поплавкового механизма осуществляется на полностью остывшем моторе. Для того чтобы добраться до него, потребуется снять коробку с воздушным фильтром и открутить крышку карбюратора:

1. Необходима подгонка язычка поплавка.
2. Ход поплавка должен соответствовать рекомендуемому показателю в 8 мм. В том случае, если на ВАЗ 2106/2107 эта величина больше — увеличивается расход горючего, если ниже — появляются потери в динамике.
3. Регулировка фиксаторов и креплений оси позволяет выставить нужный ход.
4. После чего необходимо установить на карбюратор крышку и прикрутить короб фильтра на место.

Произвести регулировку карбюратора на автомобиле «НИВА» поможет следующая статья:

Подгонка язычка поплавка обеспечивается винтами и фиксаторами

Ремонт своими руками

Если вдруг ваш карбюратор пришёл в негодность, не стоит его выкидывать. Ремонт этого важного «органа» автомобиля заключается в максимально быстрой замене неисправных деталей. Для того, чтобы определить, какие детали необходимо заменить, следует разобрать, прочистить карбюратор и внимательно осмотреть составляющие механизмы.

Как снять карбюратор

Снятие карбюратора производится в том случае, если в нём обнаружена неисправность, но возможности сделать это методом частичной разборки нет. Также снимают карбюратор для его замены, регулировки и прочистки.

Снимается он следующим образом:

1. Для начала удаляются всевозможные навесные части и тросы привода заслонок.
2. Снимается со шпилек корпус воздушного фильтра. Для этого необходимо открутить все гайки, на которых он крепится к карбюратору. Отодвигается прижимная гайка и вытаскивается из кронштейна крепления оболочка троса воздушной заслонки.
3. От загрязнений очищается наружняя поверхность деталей.
4. Ослабляется трос привода воздушной заслонки и снимаются шланги подачи топлива и отвода картерных газов.
5. Отсоединяется шланг между экономайзером и пневмоклапаном и шланг вакуумного распределителя зажигания.
6. Затем откручиваются гайки, которыми карбюратор крепится к впускному коллектору.
7. Снимается корпус карбюратора и чистой тряпицей глушится отверстие впускного коллектора, чтобы избежать засорения.

Не забудьте проверить целостность уплотнительной прокладки, которая находится между карбюратором и впускным коллектором. При необходимости замените её.

Фотогалерея: снятие карбюратора с ВАЗ

Раскручиваем гайки и снимаем корпус воздушного фильтра, после чего отсоединяем шланги и патрубки Отсоединяем колодки и ослабляем дроссельную заслонку Поворачиваем гайки крепления карбюратора, снимаем его и закрываем впускной коллектор

Как прочистить карбюратор

Прежде чем начать чистку карбюратора, вам необходимо тщательно подготовиться: купить в автомагазине специальный аэрозольный очиститель, вооружиться гладкими сухими тряпочками, насосом для накачки шин, снять карбюратор и разобрать его.

Прочистка жиклёров

Жиклёры — каналы подачи топлива и газа — чистят сжатым воздухом или жидким очистителем под давлением. Механическая чистка какими-либо ворсистыми или металлическими предметами запрещена.

При прочистке жиклёров сжатым воздухом (для этого можно использовать насос для шин) продувается корпус жиклёров холостого хода, главной дозирующей системы (воздушные и топливные), затем клапаны и каналы распылителя насоса.

При сильном загрязнении жиклёры помещают в ацетон, чтобы отложения размягчились или полностью растворились. Затем их следует продуть.

Таблица: значения калибровки жиклёров

Рекомендуем: Удаление царапин на бампере своими руками — способы и технология

Промывка поплавковой системы

Чтобы попасть к поплавковой системе карбюратора, необходимо:

1. Снять воздушный фильтр и хомуты крепления топливных шлангов.
2. Отсоединить трос, который отвечает за пусковое устройство.
3. Снять электрический разъём на электромагнитном клапане.
4. Затем отвертеть крепящие болты и не переворачивая снять крышку карбюратора.

Чистить поплавковый отсек лучше всего резиновой грушей, тщательно втягивая остатки топлива из камеры. Ворсистые тряпки использовать не стоит — они могут случайно забить жиклёры.

В завершение очистки вы можете протереть дно поплавковой камеры жёсткой кисточкой.

Чтобы проверить, насколько хорошо вы очистили поплавковую камеру, необходимо вывернуть воздушные жиклёры и продуть эмульсионные колодцы. Если в них появляется грязь, промывку следует повторить и проверить тем же способом.

Чистить отсек поплавковой системы лучше всего резиновой грушей

Промывка дроссельной заслонки

Производится с помощью очистителя, который можно приобрести в специализированном автомагазине.

1. Промывается сама дроссельная заслонка, а также все доступные элементы, каналы, клапаны и прочее. Особое внимание следует уделить каналу принудительной вентиляции картера, т. к. он засоряется чаще и сильнее других частей.
2. После этого откручивается датчик холостого хода и промываются внутренние элементы.
3. Процедура повторяется ещё раз.

Видео: как прочистить дроссельную заслонку на ВАЗ

Замена прокладки

Прокладка находится между корпусом карбюратора и его крышкой. Если во время разборки вы обнаружили какие-либо повреждения на прокладке, её стоит заменить.

Сделать это не так сложно — нужно просто демонтировать поплавок и поставить на место старой непригодной прокладки новую. Затем установить поплавок и вернуть крышку карбюратора обратно.

После промывки внутренних элементов карбюратора его следует продуть. Для этого отлично подойдёт воздушный или автомобильный компрессор.
