Конструкция стартеров на ВАЗ 2109 отличается достаточно неплохими показателями надежности. Но по мере эксплуатации и с течением времени они все равно выходят из строя.

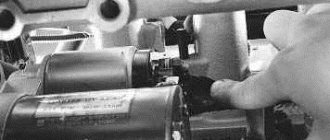

Внешний вид устройства
Конструкция и принцип работы
Чтобы разобраться в особенностях ремонта, необходимо для начала изучить конструкцию стартера и разобраться, как оно работает на благо вашего автомобиля.
Начнем с конструкции. Она включает четыре основных узла.
| Узел | Особенности |
| Электромотор | По нему через четыре щетки передается постоянный ток |
| Муфта свободного хода с шестеренкой | Муфта или бендикс приводит в работу маховик двигателя вашего автомобиля |
| Тяговое реле | Служит для выдвижения бендикса с шестеренкой при включении электроприбора |
| Втулки | Обеспечивают легкое вращение муфты, ротора, шестерни. Одна втулка находится внутри стартера, а вторая — в картере сцепления. |
Схема устройства
Ознакомившись со схемой стартера, можно обсудить принцип его работы.
Принцип работы заключается в преобразовании электросигнала во вращательное движение шестерни привода. Через щетки на полюса электромотора передается ток. Одновременно с этим выдвигается муфта и шестерня соединяется с венцом маховика. Для запуска мотора нужно быстрое, но легкое вращение стартера. Когда двигатель завелся, муфта возвращается в начальное положение.
Почему не крутит стартер ВАЗ 2109?
В тех случаях, когда при запуске механизма вы слышите 2–3 щелчка, которые идут друг за другом, а стартер при этом не срабатывает, это может сигнализировать о таких неполадках: клеммы автомобильного аккумулятора ослабли либо окислились; АКБ разрядилась; сердечник стартера не фиксируется специальной удерживающей обмоткой.
Если при включении до вашего слуха доносится только один щелчок, и пусковое устройство не срабатывает, причина кроется в одном из следующих элементов:
А вот тогда, когда при запуске никаких щелчков нет, профессионалы рекомендуют заменить ключ стартера либо кольцо, которое располагается в редукторе. Также полная тишина может сигнализировать о том, что на обмотке случилось короткое замыкание. Подтверждением к.з. обычно служит дым и ощутимый «аромат» горелой изоляции.
Отметим, что иногда подготовленный ремкомплект для ремонта стартера может и не понадобиться. Водитель демонтирует механизм, чтобы проверить его элементы, пытается найти неисправности, но видит, что все они без исключения находятся в нормальном состоянии. В данном случае рекомендуется отложить ремкомплект и выполнить чистку компонентов стартера, а затем их смазку. Как правило, система снова начинает функционировать.
Характерные неисправности
Начинать диагностику стартера лучше еще до того, как вы его сняли.
После демонтажа некоторые признаки поломки, по которым можно определить источник проблем, определить уже не удается.
К признакам неисправности элемента относят:
- Во время запуска двигателя возникает необычный шум;
- Полное отсутствие или медленное вращение стартера;
- Вращение происходит, но зацепления шестеренки с венцом бендикса нет;
- Агрегат вращается с бендиксом, но потом сцепление разрывается;
- Поворачивая ключ в замке зажигания, наступает тишина.
Проверка демонтированного узла
Прежде чем винить во всем стартер, не поленитесь заглянуть под капот и проверить состояние контактов клемм и разъемов. Также обратите внимание, все ли в порядке с аккумулятором. Только после этого можно приниматься за стартер.
Диагностика
Чтобы провести диагностику, вооружитесь обычным тестером с режимом вольтметра.
- Клеммы АКБ соедините с полюсами вашего измерительного прибора. Потребуется помощник, который будет за рулем.
- Присоединив клеммы к вольтметру, смотрите на показания прибора. Если аккумулятор исправен, данные составят 11-13 В.
- Поверните ключ зажигания, и в этот момент замерьте напряжение. Если потери составляют всего 1-2 Вольта, тогда стартер работает нормально, сопротивления не оказывает.
- При снижении параметров вольтметра в 2 раза и более, причина в стартере. А точнее его втулках или щетках.
- Снимите стартер и проверьте реле. К его выводам на корпусе подключите клеммы аккумулятора и передайте его 12 В. Если обгонная муфта при этом переместится в передней крышке, тогда реле работает отлично. Если нет, замените его.
Неисправности стартерного механизма
Если возникают какие-либо сложности с запуском авто, этот узел подозревается в первую очередь, но теперь, зная устройство стартера ВАЗ 2109, вы быстро сориентируетесь, куда смотреть. Насторожить также должны и различные звуки, похожие на металлический скрежет, вполне возможно, на вашем ВАЗ 2109 понадобится разборка стартера. Причина может крыться в маховике, и нужно будет заменить его венец. При этом скорей всего авто заведется, просто не сразу.
А вот если машина не заводится, и нет настораживающих звуков, тогда, возможно, придется осуществить замену муфты. Разберите стартер и демонтируйте ее, попробуйте прокрутить в обе стороны. Если она свободно вращается, то спокойно выкидывайте вышедшую из строя деталь. Понять, что необходимо снятие и замена износившихся щеток стартера, установленного на ВАЗ 2109, можно по характерному щелчку, после которого ожидаемый запуск мотора не состоится.
Источник
Снятие
Что ж, проверка показала, что нужно ремонтировать стартер. Потому первым делом его демонтируем.
- Зафиксируйте машину в неподвижном состоянии, включив ручник и подставив стопоры под колеса.
- Минусовую клемму от АКБ откиньте в сторону. Так вы лишите питания свой автомобиль.
- Отключите разъем проводов от вывода втягивающего реле стартера.
- Открутите крепежную гайку с контактного болта реле, снимите провод.
- Если защита картера имеется, снимите ее. Тут просто откручиваются все болты.
- 2 гайки фиксации стартера откручиваются снизу моторного отсека. А вот третья удобнее снимается изнутри подкапотного пространства.
- Сняв крепежи и отключив проводку, можете смело доставать из картера сцепления ваш стартер.
Перед началом работ обязательно зачистите устройство от скопившейся грязи, чтобы она не попала внутрь конструкции и не свела все усилия по ремонту на нет.
Особенности разборки
Разборка стартера выполняется поэтапно.
Первый этап – осмотр состояния щеток. Для этого нужно снять защитную крышку, отжать пружины и вынуть щетки. С помощью штaнгeнциpкyля или линейки замеряется высота щеток. Если она меньше 12 см, то их следует заменить. На рабочей поверхности недопустимо наличие трещин или сколов.
Замер высоты щеток
Второй этап – демонтаж и проверка якоря. Для этого снимается корпус вместе со статором. На якоре необходимо выполнить визуальный осмотр коллектора и проверить обмотку на целостность.
Снятие якоря устройства
Третий этап – снятие муфты свободного хода с шестерней. Чтобы демонтировать муфту, нужно извлечь якорь из передней крышки, затем вынуть промежуточную опору с вала. Далее следует осмотреть зубья шестерни. Если обнаружится, что неисправна муфта, ее нужно поменять.
Обгонная муфта и шестерня
Четвертый этап – замена втягивающего реле. Замену следует делать, если муфта свободного хода не выдвигается, когда на выводы подается напряжение. Менять лучше весь узел целиком.
Тяговое реле ВАЗ 2109
Пятый этап — замена втулки стартера. Если при вращении пусковое устройство начинает заедать, причиной чаще всего являются изношенные втулки стартера на ВАЗ 2109. Если выполняется замена втулок стартера ВАЗ 2109, то нужно менять втулку, которая находится в задней крышке, и вторую, установленную в коробке сцепления. Естественно, нужно знать, как заменить втулку стартера.
Передняя и задняя втулки
Дефекты втулок обнаруживаются путем их осмотра. На рабочей поверхности не должно быть сколов, трещин, задиров, а также сильного износа. Сделать вывод, что нужна замена втулки стартера ВАЗ 2109, можно по наличию люфта.
Перед тем, как устанавливать новые детали, внутреннюю поверхность нужно смазать моторным маслом.
Ремонт
Далее вам предстоит поочередно проверить состояние и предпринять соответствующие меры по устранению проблем со следующими компонентами стартера:
- Щетки;
- Якорь;
- Обгонная муфта;
- Тяговое реле;
- Втулки.
Теперь обо всем поочередно.
Щетки
Сначала оцените, в каком текущем состоянии находятся щетки. Именно они в большинстве случаев становятся источником проблем со стартером.
- Открутите пару винтов, которые удерживают защитную крышку. Теперь крышку легко снять.
- Отверткой снимите с вала стопорное кольцо, а также не забудьте про регулировочные шайбы.
- Открутите еще 2 гайки стяжных шпилек. Снимите крышку со стороны коллектора.
- Отожмите при помощи отвертки пружины и извлеките щетки из держателя.
- Замерьте щетки штангенциркулем или линейкой. Если высота составляет менее 12 миллиметров, щетки подлежат замене.
- Также элементы лучше заменить, если на поверхности есть сколы, трещины и прочие дефекты.
Щетки
Якорь
Если со щетками все хорошо, следующим подозреваемым будет якорь.
- Снимите корпус со стартером.
- На якоре посмотрите на состояние коллектора, проверьте, цела ли обмотка.
- При наличии нагара на коллекторе или признаков пробоя, зачистите эти участки мелкой наждачкой.
- Проверьте с помощью мультиметра в режиме омметра обмотки якоря и статора.
Обгонная муфта
Параллельная проверка обгонной муфты с якорем позволит заодно заменить последний.
Для получения доступа к муфте вам предстоит извлечь якорь из передней крышки. Заодно поменяете его, если есть необходимость.
- Снимите стопорное кольцо, расположенное возле обгонной муфты.
- Снимите ограничительное кольцо.
- Демонтируйте пластиковый упор рычага, что позволит достать якорь.
- Достаньте промежуточную опору с вала.
- Проверьте, в каком состоянии находятся зубья шестерни. Если имеются дефекты, узел меняется на новенький.
Бендикс или обгонная муфта
Тяговое реле
Замена тягового реле необходима в том случае, если при подаче напряжения на его выводы обгонная муфта не выдвигается. Иногда ВАЗ 2109 оснащается разборными реле. Но все же лучше не ремонтировать, а заменить новой релюшкой.
- Чтобы снять реле, открутите два винта, расположенные спереди;
- Приподнимите реле, отсоедините от рычага якорь;
- Достаньте релюшку из корпуса, прихватив пружину и якорь. Все элементы при необходимости меняются.
Реле
Неисправности стартера на ваз 2109, их причины, устранение.
Стартёры для ВАЗ 2109 очень надёжны, неприхотливы и взаимозаменяемы, как почти любое оборудование ВАЗовского автопрома. Неисправности у них тоже примерно одинаковые.
Чтобы избежать частого проведения ремонта стартёра ВАЗ 2109, надо следовать несложным правилам эксплуатации:
В случае проблем при запуске в первую очередь предполагается неисправность именно стартёра. Правда, он работает совместно со многими системами и механизмами автомобиля, правильное определение источника неприятностей тоже необходимо. Иногда достаточно простой зарядки батареи.
Странные звуки при запуске, во время работы стартёра, следует принимать во внимание сразу, чтобы своевременно принять меры. Ремонт или замену стартёра ВАЗ 2109 провести можно своими руками, не обращаясь в автосервис.
Самые популярные проблемы
Причины, что проверить и как устранить:
При повороте ключа нечего не происходит
При повороте ключа отсутствуют как характерные щелчки, так и изменения в освещённости приборов.
Причины, что проверить и как устранить:
Частые проблемы со стартером и ремонт стартера на ваз 2109
Причины, что проверить, как устранить
В этом случае чтобы починить стартёр на ВАЗ 2109, следует промерить высоту щёток (должно быть не менее 0,12 см), заменить их, при необходимости. Также, выяснить, насколько свободно перемещаются щётки. Если коллектор подгорел, его зачистить.
Стартёр ВАЗ 2109 щёлкает, но не крутит
Стартёр ВАЗ 2109 щёлкает, но не крутит, пуска нет, зато мигает, тускнеет или гаснет приборное освещение.
