Как заменить генератор на ВАЗ 2110: снятие генератора 2110


Автомобильный генератор — устройство, которое преобразует механическую энергию вращения коленчатого вала двигателя в электричество. Генератор питает бортовую сеть автомобиля и подзаряжает аккумулятор после запуска двигателя.

В процессе эксплуатации нередко возникают поломки генератора. Для решения проблем выполняют ремонт генератора 2110 или осуществляют его замену. В обоих случаях генератор нужно снимать с машины. Для этого потребуется:

  • снять привод генератора;
  • открутить крепление генератора ВАЗ 2110;
  • выполнить снятие генератора 2110;

На ВАЗ 2110 генератор снимается достаточно просто, благодаря чему все работы можно выполнит своими руками в условиях обычного гаража. Подробнее читайте в нашей статье.

Признаки неисправности генератора

Генератор на ВАЗ 2110 имеет средний ресурс около 80-100 тыс. км, после чего возможны сбои в его работе. Причин поломок может быть много: подшипники генератора, щетки, обмотка и т.д.

В результате неисправностей на бортовую сеть подается слабый ток. В этом случае важно обращать внимание на следующие признаки:

  • на приборной панели появляется значок аккумулятора (указывает на то, что батарея не заряжается);
  • при включении света фары горят неярко или свет пульсирует (нестабильное напряжение);
  • включение дополнительного оборудования приводит к тому, что подсветка приборной панели тускнеет;
  • нагрузка на бортовую сеть приводит к тому, что вентилятор печки работает слабо и т.д.

Данные признаки говорят о том, что генератор не способен питать бортовую сеть, электричество берется от АКБ. Также важно понимать, что при выходе генератора из строя или сбоях в его работе возникают проблемы с зарядом АКБ, в результате чего батарея быстро разряжается.

В конечном итоге, отсутствие искры на свечах зажигания приведет к тому, что двигатель заглохнет. В подобной ситуации необходимо снимать генератор, так как можно после демонтажа устройства разобрать генератор, выполнить его проверку, ремонт (например, заменить щетки) или осуществить полную замену на новое или исправное устройство.

Какие поломки часто встречаются

Чаще всего генератор на 8 и 16 клапанных ВАЗ-2110 выходит из строя в результате попадания влаги и грязи. Еще одной причиной является износ составных частей этого узла, а именно щеток. Чаще всего неисправность проявляют себя следующим образом:

  • генератор не выдает электроэнергию;
  • ток на выходе либо слишком высокого или низкого напряжения;
  • во время работы двигателя раздаются посторонние звуки, чаще всего писк или визг.

Проверка работы генератора происходит при помощи специальных стендов или цифрового вольтметра. Если в области моторного отсека раздаются посторонние звуки, то в первую очередь необходимо проверить натяжение ремня ГРМ. Чаще всего причина именно в нем, но после проверки снимите ремень со шкива и запустите двигатель. Отсутствие шума является поводом проверить работоспособность автогенератора более тщательно.

Где стоит генератор на 2110

Генератор ВАЗ 2110 расположен в подкапотном пространстве в левой части (находится ближе к радиатору охлаждения двигателя).

Также можно заметить, что коленвал двигателя соединен с генератором при помощи ремня. Добавим, что генератор на ВАЗ 2112 расположен по аналогии с «десяткой».

В плане эксплуатации место установки не самое удачное, однако, расположение генератора вполне удобно для обслуживания или снятия устройства. На практике, перед демонтажем желательно обработать крепление генератора проникающей смазкой (типа WD-40).

Изучаем каталог запчастей

Оказывается, совместно с двигателем 21120 (16v 1,5) может использоваться «длинный» ремень генератора, или «ремень вспомогательных агрегатов». Натяжение в этом случае обеспечивает ролик 8.

«Короткий ремень» может использоваться с любым 16-клапанником. В комплектациях с коротким ремнём нет кондиционера и ГУРа.

Артикулы генератора

  • 2110-1041020, −01 — ремень привода вспомогательных агрегатов (до 09.2001);
  • 2110-8114096-10, −13 — ремень привода кондиционера (после 09.2001);
  • 2110-1041056 или 2110-8114060 — натяжной ролик;
  • 2112-8114054 («Люкс», кондиционер) или 2111-8114054 («Норма») — кронштейн ролика;
  • 2110-3701720, −01, −03 — ремень генератора («короткий» ремень);
  • 2112-3701010, −02, −03, −06 — генератор (для любой комплектации).

Замена генератора

При необходимости снять для ремонта или заменить генератор 2110, замена должна осуществляться на смотровой яме, подъемнике или эстакаде. Также переднюю часть машины можно поднять на домкрате и снять колесо.

Что касается инструментов, потребуется подготовить:

  • набор гаечных ключей;
  • накидные ключи.

Также под рукой всегда должна быть проникающая смазка и чистая ветошь. В процессе снятия генератора, особенно если предполагается ремонт генератора 2110, а не замена, старайтесь, чтобы внутрь устройства не попадала грязь, влага, смазка, технические жидкости и т.д.

Замена устройства осуществляется следующим образом:

  • загнать машину на яму или поднять на подъемнике;
  • с аккумулятора нужно снять «минусовую» клемму (для откручивания клеммы нужен гаечный ключ 10);
  • снять правое переднее колесо с машины;
  • открутить крепежи защиты картера (при наличии) и пыльник;
  • далее в подкапотном пространстве автомобиля нужно отсоединить разъем провода от клеммы (выкрутить гайку, удерживающую клеммы);
  • основная задача – снять «плюсовую» клемму, отодвинув в сторону резиновый чехол;
  • отсоединив все контакты, нужно ослабить верхний и нижний болт крепления генератора при помощи ключа на 13;
  • ключом на 10 ослабить болт регулировочный, ослабив тем самым натяжение ремня генератора и снять ремень (далее болт можно выкрутить полностью и затем вынуть его);
    Рекомендуем также прочитать статью о том, сколько должен выдавать генератор для зарядки аккумулятора. Из этой статьи вы узнаете, как проверить генератор автомобиля и эффективность его работы для зарядки аккумуляторной батареи.
  • болты крепления генератора теперь можно полностью выкручивать ключом на 13 (если болт не извлекается из генератора, его можно попробовать аккуратно выбить молотком),
  • в норме снимается верхнее крепление и натяжная планка;
  • если возникли трудности, необходимо спуститься под машину и вывернуть гайку болта, вытащить болт из отверстия;
  • далее генератор нужно приподнять, после чего генератор можно полностью снимать с автомобиля;

Сняв на 2110 генератор, можно выполнять дефектовку устройства, ремонт или полную замену. Подготовив генератор, установка осуществляется в порядке, обратном снятию.

Проверка и замена щеткодержателя и конденсатора генератора ВАЗ 2110 2111 2112

Подробности Родительская категория: Ремонт автомобилей ВАЗ 2110 2111 2112

Функции и проверка конденсатора генератора на автомобиле ВАЗ 2110 2111 2112

Конденсатор служит для защиты электронного оборудования автомобиля от импульсов напряжения в системе зажигания, а также для снижения помех радиоприему. Повреждение конденсатора или ослабление его крепления на генераторе (ухудшение контакта с корпусом) обнаруживается по увеличению помех радиоприему при работающем двигателе. Ориентировочно исправность конденсатора можно проверить мегаомметром или тестером (на шкале 1— 10МОм). Если в конденсаторе нет обрыва, то в момент присоединения щупов прибора к выводам конденсатора стрелка должна отклониться в сторону уменьшения сопротивления, а затем постепенно вернуться обратно.

На генераторе ВАЗ 2110 2111 2112 установлен конденсатор типа К73-58-4. Маркировка нанесена сбоку на корпусе конденсатора. Не устанавливайте конденсатор другого типа.

Критерии исправности щеток на генераторе ВАЗ 2110 2111 2112.

Если щетки износились и выступают из щеткодержателя меньше чем на 5 мм, то заменяют щеткодержатель с щетками. Для замены выдвигают щёткодержатель из корпуса регулятора напряжения, нажав на вывод «В». Перед установкой регулятора напряжения с новым щеткодержателем на место, продувают гнездо установки в генераторе от угольной пыли и протирают от масла.

ПОРЯДОК ВЫПОЛНЕНИЯ ПРОВЕРКИ И ЗАМЕНЫ ЩЕТКОДЕРЖАТЕЛЯ И КОНДЕНСАТОРА ГЕНЕРАТОРА ВАЗ 2110 2111 2112

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Отсоедините колодку с проводом от вывода «D» генератора и провод от контактного болта (вывод «В+»).

3. Отжав три защелки, снимите пластмассовый кожух.

4. Отверните два винта крепления щеткодержателя.

5

Осторожно выньте щеткодержатель, чтобы не повредить щетки, и отсоедините от него колодку с проводами

6. Отверните гайку крепления контактного болта.

7. Снимите пружинную шайбу.

8. Снимите дистанционную шайбу и отсоедините наконечник провода конденсатора от контактного болта.

9. Отверните винт крепления и снимите конденсатор с генератора.

10. Проверьте исправность регулятора напряжения. Подсоедините контрольную лампу 12 В к щеткам. Подайте напряжение 12 В «+» на клемму, а «–» на «массу» щеткодержателя. При этом контрольная лампа должна гореть.

11. Затем подайте напряжение 15–16 В – лампа должна погаснуть. Если лампа горит или не горит в обоих случаях, то регулятор со щеткодержателем неисправны и их нужно заменить.

12. Проверьте легкость перемещения щеток в щеткодержателе и их выступание. Если щетки выступают из щеткодержателя менее чем на 5 мм, замените регулятор напряжения со щеткодержателем. При обнаружении на щетках сколов и трещин также замените регулятор.

13. Исправность конденсатора можно проверить мегометром или тестером (по шкале 1–10 МОм). Подсоедините щупы тестера к контактам конденсатора. Перед подключением прибор показывает бесконечность. В момент подключения сопротивление уменьшается, а затем возвращается опять в бесконечность. В этом случае конденсатор исправен. Неисправный конденсатор надо заменить. Емкость конденсатора 2,2 мкФ ±20%

14. Установите конденсатор и щеткодержатель в порядке, обратном снятию

Обратите внимание, конденсатор должен быть точно сориентирован относительно установочного выступа на крышке, иначе щеткодержатель не встанет на место

Рекомендации

  1. С учетом того, что генератор крепится при помощи болтов, важно следить за их состоянием. При снятии специалисты рекомендуют выполнять обработку болта медной смазкой или любым другим подходящим смазочным материалом. В дальнейшем это позволит легче снимать генератор, так как крепежные элементы будут легче выкручиваться.
  2. Если ремень генератора имеет дефекты (растянут, видны трещины), оптимально выполнять его замену на новый ремень. Другими словами, замена ремня осуществляется параллельно замене или ремонту самого генератора.
  3. В процессе установки нового ремня важно правильно надеть ремень генератора на шкив и выполнить регулировку его натяжения. Выполняется натяжка ремня генератора при помощи регулировочного болта.
    При замене ремня необходимо натянуть ремень генератора так, чтобы избежать его перетягивания или провисания. Следует помнить, что неправильное натяжение может приводить к появлению скрипов и свистов ремня генератора, сокращению его срока службы, а также сбоям в работе самого устройства.

    Рекомендуем также прочитать статью о том, что делать, если ремень генератора свистит или появился вой ремня генератора. Из этой статьи вы узнаете, почему ремень навесных агрегатов издает свист, а также что делать, если ремень генератора начал свистеть.

  4. Отсутствие заряда аккумулятора (горит значок АКБ а панели приборов) не всегда напрямую связано с генератором. Часто из строя может выходить реле-регулятор, окисляются контакты и клеммы генератора, возникают проблемы с клеммами на аккумуляторной батарее и т.п. По этой причине перед началом работ с генератором необходимо проводить диагностику при помощи мультиметра, выполнять чистку клемм, разъемов и контактов.

Причины свиста

Рассмотрим главные причины, из-за которых свистит клиноременное соединение. Они сводятся к тому, что:

  • Ремень имеет слабое натяжение. При этом он проскальзывает, что особенно заметно ночью, когда он свистит с особым «рвением». Это вызвано тем, что ночью генератор вынужден работать в усиленном режиме, обеспечивая автомобиль светом;
  • Началось разрушение. Он пересыхает и буквально начинает разваливаться. Сначала появляются трещины, потом отваливаются кусочки. При этом он также свистит из-за того, что задиры цепляют шкив, способствуя пробуксовке. Его необходимо срочно поменять;
  • Попадание влаги происходит довольно редко, и во время работы она испаряется. Но если при этом клиноременное соединение свистит, это свидетельствует о том, что необходимо произвести натяжение;
  • Клин самого генератора.

В каких случаях необходима замена?

Как хоть какой расходный материал, ремень генератора имеет определенный ресурс и просит неизменного технического осмотра. По советам завода-изготовителя на ВАЗ 2112

вне зависимости 16 клапанов на движке либо 8 поменять расходник необходимо через 45 тыс. км пробега. Но это только советы, нужно повсевременно хлопотать о состоянии изделия и впору его поменять. Срок службы находится в зависимости от таких причин:

  • манеры езды;
  • критерий эксплуатации;
  • свойства изделия.

Зрительный осмотр девайсов привода следует создавать, когда машина пройдет максимум 10000 км и перед долговременной поездкой. Это дает возможность избежать противных сюрпризов проезда – обрыва ремня. Рекомендуется возить без помощи других в багажнике запасной, потому что при обрыве автомобиль уже не будет иметь способности двигаться без помощи других.

Поменять ремешок необходимо, если он порвался, растянулся как еще его именуют пришел в негодность. Найти нехорошее натяжение есть вариант по специфичному свисту, возникающему при запуске мотора. Натяжение играет важную роль для выполнения работ ременного привода. При слабеньком натяжении агрегат не производит нужное для обычной работы автомобиля количество электроэнергии. При сильном – сокращается срок службы ремня, подшипников привода и коленчатого вала.

KEY-DOP

Найти необходимость Замены естественно при осмотре по последующим признакам:

  • возникновение трещинок, надрывов;
  • стертая поверхность;

Старенькое изделие с изношенной поверхностью

расслоение материала; обтрепанные края; сильное растяжение.

Натяжение ремешка проверить просто. Считается обычным, если при усилии в 10 кг, он прогнется на 10-15 мм. Для проверки ему необходимо надавить огромным пальцем приблизительно в центре ремня меж шкивом коленвала и генератором.

Место проверки натяжения (где надавить)

Технические параметры

Если старый генератор выходит из строя, многие автомобилисты задаются вопросами относительно того, какой генератор им теперь лучше поставить вместо старого.

Ничего выдумывать здесь не нужно. Самое правильное решение — это установить такой же генератор, как стоял ранее, либо более мощный.

Сегодня для ВАЗ 2110 предусмотрено применение трех видов питающих устройств:

  1. Катек 5102.3771. Генератор выдает мощность на 80 Ампер, а его напряжение составляет примерно 14В.
  2. Катек 94.3701. Это устройство с теми же параметрами. Ничем серьезно не отличаются.
  3. Катек на 120 ампер. Генератор, более адаптированный под современные реалии, когда помимо стандартного электрооборудования автомобилисты устанавливают множество дополнительных устройств.

Если у вас в машине есть мощная аудиосистема, вы пользуетесь электронасосом, питающимся от авто, а также ряд других дополнительных потребителей, вместо стандартного генератора на 80 ампер рекомендуется устанавливать 120-амперник.

Если брать во внимание размеры устройств, тогда можно выделить обычные и компактные. У них есть определенная разница в конструкции

Если быть конкретными, то отличия заключаются в следующих компонентах:

  • Кронштейны;
  • Якорь;
  • Провод возбуждения;
  • Приводной шкив;
  • Количество крепежных болтов.

Но на деле это не играет особой роли. Ведь строение у всех генераторов, применяемых для ВАЗ 2110, одинаковое. Потому давайте разберемся в схеме и устройстве данного агрегата.

ЭлементФункции
РоторОн же якорь. Является вращающимся элементом генератора, который создает магнитное поле за счет обмотки возбуждения, расположенной на валу. Провод возбуждения получает питание от контактных колец. Они установлены на том же валу. Также тут нашлось место для приводного шкива, провода обмотки возбуждения, подшипникового узла и крыльчатки вентилятора. Последних может быть 1-2
СтаторЭто неподвижный трехфазный элемент, включающий в себя три обмотки. Они обеспечивают создание переменного тока. Соединяются обмотки между собой треугольником или звездой
КорпусДля изготовления корпуса генератора чаще всего используется легкий немагнитный сплав алюминия. Корпус выглядит как пара крышек, соединенных болтом. Передняя крышка располагается около приводного шкива, а задняя — со стороны контактных колец. Каждый соединительный болт обязательно должен быть затянут. Для разборки корпуса достаточно просто открутить крепежные болты
КрепежиВ верхнем крепежном кронштейне генератора используют два болта, а нижний кронштейн преимущественно установлен на один болт. В некоторых случаях бывает два. Переделку кронштейнов выполнять не рекомендуется, поскольку заводской выполняет важные функции. Задача кронштейнов — удерживать генератор. Рекомендуется следить за состоянием кронштейнов, поскольку они подвержены износу и поломкам
Щеточный узелПредставляет собой пару графитных щеток, пружины, которые прижимают щетки, а также щеткодержатель
Узел щеткодержателя и провода напряженияТакая конструкция характерна для современных генераторов Катек. Потому при выходе из строя регулятора, придется выполнять замену всего узла
Выпрямительный блокОснащается 6 диодами, отвечает за превращение переменного тока в постоянный. Именно постоянный ток требуется для работы всего оборудования для авто. Этот элемент обеспечивает зарядку аккумуляторной батареи, помимо прочих функций
Ременной привод передачиПривод ременной передачи позволяет увеличивать скорости, с которыми вращается коленчатый вал. Если шкив имеет небольшой диаметр, тогда клиновый ремень будет изнашиваться быстрее. Потому для малых ведомых шкивов рекомендуется использовать поликлиновый привод. Он наиболее часто встречается в современных генераторах

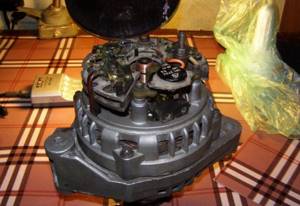

Внутреннее устройство
Представленное устройство актуально для всех генераторов, используемых на ВАЗ 2110, вне зависимости от их мощности — 80-120 Ампер.

Запас прочности

Если брать во внимание стандартный генератор Катек, который устанавливается на отечественные десятки, то его ресурса хватает примерно на 10 лет эксплуатации или 140 тысяч километров пробега. Рассчитывать на указанный запас прочности устройства можно только при условии, если с ним будут обращаться должным образом

Рассчитывать на указанный запас прочности устройства можно только при условии, если с ним будут обращаться должным образом.

Многие опасаются, что мощный генератор на 120 А способен негативно повлиять на состояние аккумулятора. На практике ничего подобного не происходит. Более того, установка более мощного агрегата рекомендуется, если на машину планируется ставить внушительную акустическую систему, видеооборудование.

Проверка подшипников

Многие автомобилисты знают, что часто причиной неполадок генератора являются проблемы с подшипниками. Диагностика этой детали начинается с внимательного внешнего осмотра. Исправные подшипники должны легко вращаться. Если будут обнаружены повреждения, то такие подшипники требуют замены.

Как правило, к таким ситуациям относятся следующие:

  • если генератор издает воющие звуки, его необходимо демонтировать с целью устранения неполадок в статоре;
  • если генератор не издает характерных звуков, значит, достаточно подтянуть крепежную гайку;
  • если после подтяжки генератор начинает издавать воющие звуки, значит, щетки и кольца контактные, требуют протирания тряпкой, предварительно смоченной в бензине;
  • если даже после всех манипуляций генератор шумит, тогда не обойтись без замены.

Как проверить задний и передний подшипник:

  1. Для проверки заднего подшипника он подвергается тщательному вращению с целью выявления заедания механизма или появления посторонних шумов.
  2. Проверка исправности переднего подшипника проводится путем удерживания шкифа своей рукой. Если в результате этого будут выявлены сбои в работе или сторонние шумы, то эта деталь требует замены.

Замену подшипника целесообразнее делать своими руками путем проведения тщательного осмотра поврежденной детали и устранения существующих неполадок.

Для этого надо:

  1. Сначала проводится демонтаж таких деталей, как шкиф, шайба ограничительная, шпонка сегментная и крыльчатки охлаждения.
  2. Помимо этого, надо проверить держатель щеток, так как причина может крыться и в нем.
  3. Если причина не была обнаружена, есть смысл продолжить поиск неисправности. Для этого нужно открутить при помощи ключа на 10 гайки генератора и достать болты соединения.
  4. Путем выдавливания извлечь статорную крышку и сделать демонтаж.

Выполнив указанные манипуляции, замена подшипника не займет много времени.

Кронштейн

Чаще всего причина плохой работы автомобилей кроется не в самой конструкции, а в его кронштейне. Кронштейн крепления генератора ваз 2112 является непрочным, так как изготавливается не из металла. При неверной установке деталей происходит скос крепления всех близлежащих устройств, что, в свою очередь, даёт трещину на кронштейне.

Многие автовладельцы жалуются на то, что автозапчасти приходится менять каждые три месяца. Так, например, из всех машин, ломается крепление генератора ваз 21124 чаще всего. В этом случае, лучше посоветоваться со специалистами и при возможности сделать кронштейн из металла самостоятельно или заказать у мастера.

Необходимо помнить – поломка кронштейна является своего рода индикатором, указывающим на существование перекоса, неправильной установки генератора, чрезмерного натяжения или ослабления ремня. Только после того, как будет выявлена и устранена причина, детали будут служить долгое время.

Вышеописанная инструкция позволяет понять структуру и этапы установки деталей. Но чтобы лучше понять последовательность действий нужно ознакомиться с информацией, предоставленной в приложенном видео.Исходя из того, что работы должны выполняться самостоятельно, то и её цена будет низкой.

При последовательных действиях, снятие и установка позволят новичкам лучше понять внутреннее устройство машины. Главным девизом в такой работе является внимательность, так как при неправильном креплении или небольшом скосе, отклонении, в дальнейшем может произойти поломка многих запчастей, что приведёт к затратам.
