Ремонт генератора УАЗ Патриот – снятие и установка пошагово


Генератор УАЗ Патриот: конструктивные особенности

Ульяновский автозавод комплектует УАЗ Патриот синхронными генераторами Искра, Прамо Электро или БАТЭ. Электрогенераторы оснащены кремниевым диодным мостом и автоматической корректировкой напряжения. На оси ротора расположен шкив, фиксируемый шпонкой и гайкой. Вращающий момент передается от коленчатого вала мотора благодаря ременной передаче, имеющей ручной механизм натяжения.

Регулирование силы натяжения необходимо производить осторожно, придерживаясь инструкций предприятия-производителя, так как чрезмерное натяжение может вывести из строя подшипниковые опоры.

Кремниевый выпрямительный мост имеет съемную и надежную конструкцию, что весьма удобно при ремонте оборудования. Выпрямительный мост герметичен, что исключает попадание внутрь грязи, воды, пыли. Технические характеристики кремниевого блока следующие: номинальное напряжение на выходе 14 В, сила тока – не более 90 А (для машин с установленным кондиционером – не более 120 А).

Генератор УАЗ Патриот: конструктивные особенности

Мост расположен на внешней части задней крышки генератора и служит для преобразования переменного тока в постоянный. Диоды выполнены из кремния и позволяют проводить напряжение только в одну сторону. Теплосъем на диоде осуществляется методом конвекции и воздухом, поток которого создавается вентилятором, расположенном на роторе.

Основной проблемой, с которой сталкиваются автовладельцы УАЗ Патриот, является недостаточность напряжения для зарядки аккумуляторной батареи. Вместо 14 В напряжения реально поступает значительно меньше.

Решить проблему можно четырьмя путями:

  • произвести замену генератора;
  • заменить кремневый мост;
  • проверить контакты, питающие агрегат;
  • установить трехуровневый регулятор.

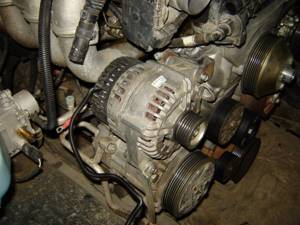

Генератор на УАЗ Патриот

Любой автовладелец знает о том, что генератор – это особый электрический агрегат, посредством которого происходит преобразование механической энергии в электрическую. Данное устройство обеспечивает электроэнергией огромное количество устройств, систем и элементов в автомобиле.

В автомобиле УАЗ «Патриот» с 409 двигателем заводом-производителем установлен генератор «Искра 120А». Конструкция данного устройства содержит выпрямитель тока, выполненный из прочного кремния. Также в генератор встроено реле напряжения. Благодаря наличию обоих элементов удается поддерживать значение напряжения в требуемых показателях, установленных производителем.

Генератор на Патриот УАЗ: конструкция, порядок снятия генератора

Стоимость оригинального генератора находится в пределах от 5000 до 8000 рублей, и окончательная цена зависит от магазина, который занимается продажей. При необходимости, например, во время замены можно установить аналог генератора, который подойдет на «Патриот».

В таблице приведены популярные модели используемых генераторов с их артикулами и ценами.

ГенераторАртикулСтоимость, в рублях

УАЗ, ГАЗ двигателя УМЗ-417.10, ЗМЗ-511 14В/40А Г250П2.3701-03 (ОАО ЗиТ)Г250П2-3701000-П23790
УАЗ «Патриот» дв.ЗМЗ 409.10 120А 5122.3771-30 (ПРАМО)5122-3771-305170
ГАЗ, УАЗ двигателя ЗМЗ-405, -406, -409 14В/90А 9422.3701 (ОАО ЗиТ)9422-37010003820

При необходимости можно купить дешевый аналог и сэкономить на замене.

Замена генератора

Процесс эксплуатации любого транспортного средства не обходится без возникновения каких-нибудь поломок. Одной из наиболее частых и серьезных на UAZ «Patriot» является выход из строя генератора. Если не осуществить ремонт или замену данного агрегата своевременно, то дальнейшая эксплуатация автомобиля будет невозможной.

Почему генератор выходит из строя?

Одна из причин поломки генератора заключается в небрежной эксплуатации транспортного средства. Предупредить о поломке может неприятный звук, который будет исходить со стороны генератора во время поездки.

Генератор на Патриот УАЗ: конструкция, порядок снятия генератора

Также выйти из строя может не сам генератор, а его составляющие элементы, и в этом случае можно обойтись только лишь ремонтом. Но если вовремя не исправить ситуацию, генератор сломается, и потребуется его замена.

За заменой генератора рекомендуется обращаться в специализированные СТО, где за работу готовы взяться настоящие профессионалы своего дела.

Они проведут качественную диагностику, установят причину и быстро отремонтируют генератор или установят новый. При необходимости можно выполнить замену своими руками.

Но для этого потребуется ознакомиться с тем, как устроен УАЗ Патриот и схема подключения генератора. Кроме этого, можно посмотреть различные фото или видео проведения подобных процессов.

Замена своими руками подразумевает выполнение нескольких этапов.

Подготовительный этап

В этом случае автовладельцу необходимо подготовить требуемые инструменты, а также купить новый генератор – это может быть оригинальная модель или ее аналог. В качестве инструментов понадобятся:

  • отвертки;
  • ключи на различные диаметры;
  • удлинитель;
  • молоток.

После этого можно приступать к следующему этапу.

Основной этап

Основной этап замены генератора подразумевает его снятие и установку нового агрегата. Процесс снятия делится на несколько шагов:

  • Сначала потребуется установить автомобиль на ремонтное место и позаботиться о фиксации его колес. Также потребуется отключить двигатель и снять клеммы с аккумулятора. Это необходимо, чтобы обеспечить безопасность проводимых работ.
  • Далее необходимо отключить от генератора колодки с проводами. Делать это нужно максимально осторожно, чтобы не повредить проводку и отверстия, куда крепятся провода.
  • После этого необходимо открутить гайку с минусовой клеммы и извлечь основной кабель, подключаемый к генератору.

Снятие электрогенератора

Ниже приведен процесс снятия генератора УАЗ Патриот по шагам:

  1. Отключить отрицательную клемму от АКБ.
  2. От генератора отключить кабеля.
  3. Открутить в устройстве гайку плюсовой клеммы и отсоединить кабель.
  4. Ослабить натяжение ременного передачи.
  5. Снять ремень со шкивов и открутить контрящий болт корпуса электрогенератора.
  6. Снять гайку, закрепляющую верхнюю часть генератора к переходному кронштейну.
  7. Снять гайку, закрепляющую нижнюю часть генератора. Извлечь болт из отверстия.
  8. Открутить 2 гайки, соединяющие кронштейн и блок цилиндров и демонтировать электрогенератор для выполнения ремонтных работ или обслуживания.

Снятие электрогенератора

Вышеописанная инструкция подходит для снятия электрогенераторов в бензиновых УАЗ Патриот. В машинах с дизельным двигателем для привода генератора используется единый ремень, вращающий шкив вентилятора, присоединенный к ротору водяной помпы. Прежде, чем демонтировать генератор УАЗ Патриот, требуется снять крыльчатку, остальные этапы будут такими же как и для машин с бензиновым двигателем.

Снятие и установка генератора УАЗ Патриот

Генератор снимаем для ремонта, замены и при ремонте силовой установки.
Чтобы снять генератор нужно ослабить или снять полностью ремень привода генератора. Для этого:

Снимаем сначала ремень привода насоса ГУР

Ослабляем два болта крепления натяжной пластины насоса гидроусилителя руля

Удерживая ключом, натяжной болт от проворачивания, ослабляем гайку и опускаем насос вниз

При установке ремня нужно чтобы клиновые дорожки ремня совпали с ручьями шкивов

Затем ослабляем на два-три оборота затяжку болта крепления натяжного ролика

Выкручивая регулировочный болт, ослабляем натяжение ремня

После установки ремня нужно отрегулировать натяжку его.

Для этого: вращая болт натяжного ролика, добиваемся прогиба ремня 13-15 мм под нагрузкой 80 Н (8кгс), приложенной посередине ветви ремня между генератором и водяным насосом.

После этого снимаем генератор. Для этого:

— отсоединяем минусовую клемму аккумулятора;

Отсоединяем колодку с проводом от вывода обмотки возбуждения генератора

Снимаем клемму с вывода «+» генератора

Снимаем ремень привода генератора, как описано выше

Ослабляем затяжку контрящего болта

Ослабляем гайку болта верхнего крепления генератора к кронштейну

Выкручиваем гайку болта нижнего крепления генератора к кронштейну и вынимаем болт

Выкручиваем два болта крепления верхнего кронштейна генератора к головке блока цилиндров и снимаем генератор с автомобиля

Устанавливаем генератор в обратном порядке

Устанавливаем на место ремни привода генератора и ГУР и натягиваем их как описано в статье — Ремни УАЗ Патриот натяжка

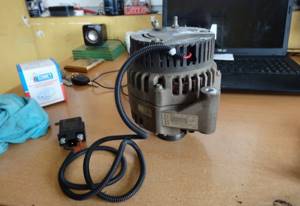

Монтаж трехуровневого регулятора

Чтобы установить трехуровневый регулятор необходимо:

  1. Произвести демонтаж генератора и съем защитного корпуса, расположенного на задней крышке.
  2. Отключить стандартный регулятор напряжения, проверить в каком состоянии находятся коллекторные пластины на роторе электрогенератора.
  3. Произвести монтаж трехуровневого регулятора: закрепить стандартными гайками и проводами.
  4. Сделать вывод дополнительного кабеля с защитой из гофры через вспомогательное отверстие в защитном корпусе.
  5. Смонтировать контроллер управления и выставить необходимые параметры работы.
  6. Поставить на место электрогенератор.

Корпус регулятора устанавливается на кузов машины, штекер с буквой Ш применяется для подключения к модернизированному щеточному узлу. Другой выход от щеток стыкуется с 3-им контактом Б-регулятора. Колодка Б соединяется с плюсовой клеммой АКБ посредством реле, который запитан от замка зажигания.

Устройство и особенности

Завод комплектует автомобили синхронными генераторами Iskra, Прамо Электро или БАТЭ, оснащенными кремниевым выпрямительным блоком и автоматическим корректором напряжения. На вал ротора установлен шкив, который фиксируется шпонкой и гайкой. Крутящий момент передается от коленчатого вала мотора при помощи ременной передачи с ручным механизмом натяжения.

При регулировке следует придерживаться рекомендаций завода-изготовителя, т. к. чрезмерное натяжение приводит к преждевременному выходу из строя подшипниковых опор.

Диодный выпрямительный блок выполнен съемный, что упрощает процедуру ремонта оборудования. Устройство выпрямления герметично, т. е. обеспечено сохранение работоспособности при попадании воды. Номинальное напряжение на выходе составляет 14 В, сила тока не превышает 80-90 А (на машинах с кондиционером параметр увеличен до 110-120 А).

Ротор установлен на 2 шариковых подшипниках, вращается в правую сторону (если смотреть со стороны привода). Внешний кожух генератора выполнен из алюминиевого сплава, предусмотрен вентилятор для охлаждения.

Диодный мост

Полупроводниковый диодный мост, установленный на внешней части задней крышки электрогенератора, предназначен для преобразования переменного тока в постоянный. В конструкции узла применены кремниевые диоды, позволяющие проводить напряжение только в одном направлении.

Для предотвращения коротких замыканий детали расположены в герметичном кожухе. При работе устройство охлаждается конвекционным методом и потоком воздуха, создаваемым вентилятором, установленным на роторе.

Трехуровневый регулятор

В заводской сборке в конструкции генератора используется стандартный выпрямительный блок, который работает без учета температуры окружающей среды. В результате наблюдается просадка напряжения и неполноценная зарядка АКБ.

Для повышения рабочих параметров электрогенератора применяется модернизированный 3-уровневый регулятор. Устройство автоматически корректирует параметры тока в выходной цепи генератора, ориентируясь на температуру воздуха. В конструкции предусмотрен механический тумблер для переключения в режим зимней работы.

Автомобили Patriot не обеспечивают зарядку батареи из-за снижения частоты вращения ротора генератора при движении по бездорожью (при подаче дополнительной нагрузки на электрические цепи).

Ситуацию исправляют заменой шкива (для увеличения числа оборотов ротора) или установкой более мощного генератора, производимого альтернативными поставщиками. Применение 3-уровневого регулятора позволяет улучшить работу электрогенератора, монтаж дополнительного устройства выполняется самостоятельно.

Замена диодного моста на УАЗ Патриот

Проблема в низком напряжении электрогенератора может скрываться в некорректно работающем кремниевом мосте.

Для проверки работоспособности генератора придется полностью разобрать диодный мост и извлечь запчасть.

Определить в хорошем состоянии находится мост или нет поможет прозвон. Выпрямительный мост состоит из шести диодов, проводящих напряжение в одну сторону. При прозвоне узнаем величину сопротивления. В случае, если сопротивление отличается между диодами больше чем на 5 Ом, то необходимо произвести замену кремниевого моста, так как разница по сопротивлению очень сильно повлияет на прохождение тока.

При покупке нового диодного моста выбор нужно производить на основании допусков сопротивления, в ином случае проблемы с электрогенератором не исчезнут.

Проверка и замена подшипника генератора УАЗ Патриот

В устройстве электрогенератора предусмотрено два подшипника, особое внимание всегда нужно обращать на задний. Электрогенератор может находиться в неисправном состоянии именно из-за подшипника.

Работоспособность подшипника проверяется следующим образом:

  • осуществляется проверка скорости вращения;
  • следующим шагом нужно покачать подшипник из стороны в сторону;
  • провернуть подшипник по часовой стрелке.

Деталь нужно заменить, если подшипник заедает, слышен треск при провороте или же имеются колебания.

Замена подшипника часто осуществляется вместе с крышкой генератора, но иногда это делают и раздельно.

Порядок действий при замене подшипника следующий:

  1. Понадобится старый ремень генератора: его складываем вдвое и крепко зажимаем.
  2. Откручиваем подшипник при помощи головки на 24.
  3. Головкой на 8 откручиваем крышку генератора.
  4. Снимаем крышку и откручиваем четыре болта.
  5. Резиновым молотком выбиваем подшипник.
  6. Устанавливаем на штатное место новый подшипник при помощи головки ключа и собираем электрогенератор в обратной последовательности.

Генератор УАЗ Патриот и его составляющие

Генератор — это электрическое устройство, с помощью которого осуществляется преобразование механической энергии, снимаемой с распределительного вала автомобиля, в электрическую. Эта электрическая энергия идет на питание электроприборов и оборудования. Без электроэнергии не будет работать ДВС, так, как известно, что поджигание горючей смеси осуществляется за счет электрических свечей зажигания. Сегодня же мы рассмотрим основные характеристики генератора на УАЗ Патриот, а также его основные особенности.

Замена ремня генератора УАЗ Патриот

Ремень генератора имеет определенный ресурс работы (15-20 тыс. км пробега), поэтому рано или поздно его придется заменить. Рекомендуется производить замену поликлинового ремня каждые десять тысяч км пробега или при появлении трещин на внутренней стороне ремня.

Для того, чтобы заменить ремень, необходимо поднять капот, снять воздушный фильтр и ослабить натяжной ролик с помощью головки ключа на 15. После этого производим замену на новый ремень и затягиваем натяжной ролик для плавной работы. Если Вы не уверены в своих силах, то выполнение этой работы лучше доверить специалисту.

Замена ремня

Во время эксплуатации в автомобиле рано или поздно может потребоваться замена ремня. Чтобы поменять приводной ремень нужно подготовить несколько ключей на 10 ,12 и 15 затем:

  1. Снимается приводной ремень насоса ГУРА руля, а также шкив вентилятора и коленчатого вала;
  2. У натяжного ролика ослабляются болты крепления;
  3. Регулировочный болт выкручивается, ослабляется и снимется ремень помпы и генератора;
  4. Устанавливается новый ремень, для этого вкручивается болт регулировки ролика, ремень натягивается под прогибом 15 мм, и у натяжного ролика закручивается болт крепления.

Пришло время менять ремень генератора. Для того, чтобы это сделать поднимаем капот, снимаем воздушный фильтр, ослабляем натяжной ролик с помощью накидного ключа на 15. Потом легко меняем старый ремень на новый, нам лучше всего подойдет ремень марки 6РК2100, цена в магазине 1300. Ремень устанавливаем в обратной последовательности, вот схема установки:

После установки ремня обратно затягиваем натяжной ролик для плавной работы. Если Вы никогда сами не меняли ремень генератора, тогда лучше обратиться к официальному дилеру, чтобы потом не было проблем на дороге. Как правило замена ремня генератора происходит через 15-20тыс.км пробега, но на практике до этих цифр лучше не тянуть, так как качество продукции оставляет желать лучшего, поэтому ремень уже меняем на первом техническом обслуживании, т.е. через 10тыс.км.

На этом замена ремня генератора УАЗ Патриот закончена.

Как проверить напряжение электрогенератора на АКБ

Электродвижущую силу или же разницу потенциалов можно определить следующими методами — с помощью генерирующего оборудования и через аккумуляторную батарею. Электрогенератор непосредственно связан с источником питания толстым кабелем, поэтому для проверки уровня разности потенциалов можно измерить напряжение на источнике питания. При применении такого метода Вам понадобятся специальные измерительные приборы — вольтметр, мультиметр или нагрузочная вилка.

Как проверить напряжение электрогенератора на АКБ

Провода устройств подключаются к АКБ в любом порядке. Вилка должна быть соединена с клеммами аккумуляторной батареи, при этом строго соблюдается полярность. Допустимое напряжение в сети не должно быть менее 12,5 вольт. На холостых оборотах с выключенными электрическими устройствами машины этот показатель должен составлять порядка 13,5—14 В. Снижение значений напряжения до 13,3—13,8 вольта является приемлемым.

Основываясь на вышесказанном, основными типами поломок электрогенератора УАЗ Патриот могут быть проблемы с поликлиновым ремнем, неисправность подшипника, выход из строя диодного кремниевого моста. Решить проблему с падением напряжения на генераторе УАЗ Патриот можно также путем установки трехходового регулятора, однако это не решит все имеющиеся проблемы. В случае обнаружения проблем в работе электрогенератора сразу необходимо начать его диагностику для выявления причин поломки.

Диод в схему

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Установка диода с тумблером – самый простой способ увеличить напряжение. Тут не нужно заморачиваться, искать много информации в книжках и т.п. Все максимально доступно, никаких особых сложностей.

Этот вариант увеличения напряжения, несмотря на простоту, дает самый надежный результат. Подходит идеально для отечественных, вазовских моделей авто.

Целью данного способа увеличения напряжения в бортовой сети автомобиля является обман регулятора, который находится внутри генератора. Как известно, на старых отечественных моделях авто (копейка, Ваз 2105 и т.д.) просадка напряжения порой доходит до критичных значений – бывает, и до 12.5 вольт опускается. Аккумулятор, понятно, заряжаться при таком напряжении не будет.

Регулятор напряжения – это те же щетки, таблетка, шоколадка – названий много, но это один и тот же элемент, который отвечает за регулирование напряжение в генераторе. На наших отечественных автомобилях, преимущественно старого года выпуска, таблетки стоят плохого качества. Они плохо регулируют вольтаж, и как было сказано выше, порой значение тока просаживается ниже плинтуса.

Итак, что нужно сделать – вставить дополнительный диод в цепь. Этим мы добьемся следующего: насколько на диоде будет понижено напряжение, настолько регулятор будет повышать общий ток в цепи.

Интегрировать диод можно несколькими способами. Один из лучших – дистанционно. Берется простой тумблер, устанавливается где-нибудь в удобном месте.

Очевидно, что тумблер следует провести через провод на генератор. Вставить диод можно в прорезь моста генератора, в том месте, где проходит проводок с обмотки возбуждения на регулятор. Т.е, диод просто врезаем в проводок между мостом и регулятором.

К диоду выводим отдельно тумблер через два провода, как показано на фото ниже.

Когда напряжения в бортовой сети достаточно, например, в летнее время, диод просто установлен, не задействован. Если тока мало, достаточно включить тумблер, активировав диод. Таким способом, мы обманываем регулятор.

Диоды можно использовать следующие.

Подойдут также их аналоги, например, импортные. Они намного компактнее, изготовлены из пластмассы (корпус). Отечественные – металлические.

С помощью диода можно обеспечить падение напряжения в 0.9 или 1.2 вольт. Таким образом, если просадка получается до 13-13.6, то примерно 1 вольт будет регулятором добавляться. Для зимних нагрузок это нормально. Стандартная просадка регулятора должна быть до 13.8 вольт, не ниже. При таком значении аккумулятор может еще заряжаться, но если вольтаж будет меньше – уже нет.

Особенно критично падение вольтажа ниже стандартных значений для современных кальциевых АКБ. Дело в том, что низкая просадка убивает такие батареи, они портятся. Естественно, не рекомендован и повышенный показатель напряжения. Он должен быть не больше 14.6 вольт (подробнее об этом в таблице, в конце статьи).

Установка диода в цепь – это универсальное решение, дающее хороший результат. Однако следует помнить о некоторых важных моментах:

  • Соблюдать полярность, подключая дополнительный диод. Если нарушить это правило, то зарядка на АКБ поступать не будет.
  • Диод обязан быть подобран так, чтобы выдавать ток не менее 5 А.
  • Желательно устанавливать диод вне генератора, так как он будет сильно греться.
  • Более эффективными считаются кремниевые диоды. Они способны забирать напряжение в пределах 0.8-1.2. А вот германиевые диоды – не больше 0.7 вольт.
