Центральный блок кузовной электроники калина 2 и люкс и его «болезни»

Производители авто сегодня используют множество технологичных решений для обеспечения более комфортного управления транспортным средством. Одним из таких девайсов является ЦБКЭ. Для чего нужен центральный блок кузовной электроники Калина 2, какие функции он выполняет и какие неисправности для него характерны — читайте в этой статье.

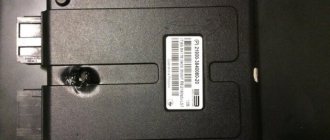

Описание ЦБКЭ

В отличие от первых моделей Калин, во вторых версиях и комплектация Люкс вместо традиционных реле для управления электроникой используется блок управления электропакетом. Это устройство совмещает в себе множество функций, предлагаем ознакомиться с ними более детально.


Схема подключения элементов и выходов ЦБЭК

Функции

Блок управления электропакетом предназначен для выполнения таких функций:

  1. Тревожная сигнализация. Если противоугонная система автомобиля зафиксирует попытку взлома, благодаря ЦБКЭ передаст информацию об этом на пульт управления автовладельца.
  2. Управление системой стеклоочистки лобового стекла. Причем речь идет как о ручном, так и об автоматическом управлении (если на автомобиль установлен блок управления электропакетом маркировки 21900-3840080-20).
  3. Устройство выполняет функцию управления системами обогрева лобового, а также заднего стекла. Также этот узел управляет и обогревательными элементами боковых зеркал заднего вида.
  4. Блок управления электрпоакетом также следит за работоспособностью оптики, как в режиме ручного, так и автоматического управления. В частности, речь идет о ближнем освещении фонарей, габаритных фар, а также ДХО.
  5. Отдельно следует выделить функцию обеспечения работоспособности дальнего освещения.
  6. Поворотные огни, а также световая сигнализация.
  7. Освещение салона транспортного средства.
  8. Устройство осуществляет контроль за работоспособностью и энергосбережением девайсов, относящихся к категории внутреннего освещения машины.
  9. Мониторинг состояния центрального замка, а также выполнение функций блокировки и разблокирования самих замков от ключа, от кнопок, установленных в салоне авто, а также в дверях.
  10. Еще одна опция — открытие крышки багажного отсека с помощью кнопки, установленной в салоне.
  11. Не менее важная функция — управления электроприводами, в частности, речь идет о стеклоподъемниках, а также боковых зеркал заднего вида.
  12. Система обогрева водительского и пассажирского сиденья.
  13. Узел освещения багажного отсека (автор видео — Владимир Костюченков).

Характерные неисправности

Если блок управления электропакетом по каким-то причинам выход из строя, это может привести к таким проблемам:

  1. Отказ в работе электрических стеклоподъемников. Разумеется, прежде чем разбирать управляющий модуль, следует точно удостовериться в том, что стеклоподъемники не работают именно из-за него. Логично будет сначала проверить предохранительный элемент, а также блок управления подъемниками, который встроен в водительскую дверь. На практике часто случается такое, что причиной отказа электростеклоподъемников является плохой контакт проводки на самом блоке.
  2. Перестала работать оптика — ближний свет, поворотники и т.д. В таком случае сначала проверяются предохранительные элементы, источники освещения и рулевой выключатель. Есть вероятность, что причина кроется в нарушении контакта непосредственно на выключателе, если это так, то их следует перепаять. В том случае, если причина заключается в неработоспособности блока, его нужно будет демонтировать и разбирать, чтобы найти выгоревший элемент и перепаять его. В том случае, если пайка не помогла решить проблему, устройство придется менять.
  3. Перестала работать часть оборудования, при этом устройства, как на первый взгляд может показаться, никак не связаны между собой. Дело в том, что сам модуль включает в себя множество элементов и контроллеров, каждый из них отвечает за выполнение определенных функций. Если выйдут из строя сразу два или более контроллеров, это может привести к серьезной поломке. К примеру, сразу откажется работать оптика, обогрев заднего и переднего стекла дверь багажника и стеклоподъемник. Необходимо икать вышедший из строя контроллер и менять его путем перепайки.
  4. Довольно часто встречаемая проблема, которая может произойти — это обрыв проводки блока. Он установлен в практически недоступном месте, но если выполняются работы с электрикой, к примеру, по установке противоугонной системы, то скорей всего, автовладелец столкнется с ЦБКЭ. И если в ходе выполнения работ будет повреждена проводка, разумеется, это отразится на функционировании устройства и, соответственно, выполнении тех или иных функций.
  5. Окисление контактов на разъемах модуля. Если вы столкнулись с такой проблемой, то рекомендуем обратить внимание на влажность в салоне. Часто окисление на выходах происходит именно в результате повышенной влажности. Контакты можно зачистить, это не проблема, однако проблему влажности необходимо решать, поскольку в противном случае она может привести к выходу из строя микросхемы в целом.
  6. Поломка платы. Самая страшная проблема для автовладельца, поскольку из-за этого устройство просто не сможет нормально работать. Соответственно, потребуется его замена, а это, в свою очередь, стоит немалых денег (автор — Александр Фишер).

Блочная система в электрической сети

Для питания сети служит аккумулятор, генерирующий напряжение в 12 В. Подзарядка устройства производится во время работы мотора и непосредственно от генераторного узла. Коммутация их выполнена посредством реле-регулятора, в функционал которого заложена возможность обеспечивать поддержание напряжения постоянной величины вне зависимости от числа оборотов мотора в данный момент.

Разводка в автомобильной электросети предполагает коммутацию всех присутствующих токоприемников. Кабели наделены медными жилами, которых в одном проводе может быт несколько. Жилы облачены в полихлорвиниловую изоляцию. Провод, отвечающий за «массу» автомобиля LADA Granta, подсоединяется непосредственно к кузову.

Структура бортовой сети является блочной. Для обеспечения удобства и наглядности производитель схема электрооборудования разбита на такие блоки:

  1. передняя часть Лада Гранта;
  2. система зажигания;
  3. панель приборов;
  4. проводка в задней части авто.

Все узлы имеют электрическую связь.

Далее конкретизируем схему, отвечающую за переднюю часть. Здесь можно встретить присутствие обозначений для таких потребителей (версия «Норма»):

  1. аккумулятора;
  2. стартера;
  3. генераторного узла;
  4. передней оптики;
  5. указателей поворотов;
  6. клаксона;
  7. вентилятора, вмонтированного в систему охлаждения;
  8. мотора насосного модуля, омывающего лобовое стекло;
  9. предохранителей.

Как показывает схема электрооборудования, наибольшее число приборов расположилось в подкапотном пространстве. Здесь также присутствует монтажная плата с силовыми предохранительными элементами, количество которых приравнивается к пяти.

Монтажный блок, отвечающий за функционал приборной панели, производитель ожидаемо расположил в салоне LADA Granta. Он находится внизу и располагает предохранительными элементами, отвечающими за функционал таких приемников:

  1. наружных световых устройств;
  2. рулевого усилителя;
  3. электрических компонентов контура отопления салонного пространства;
  4. подсветки приборов, присутствующих на панели.

Блок снабжен 32-мя предохранителями и 12-ю реле.

Производитель также не забыл о токоприемниках задней части авто, для чего собрал в аналогичный блок плавкие вставки, отвечающие за подачу питания к устройствам, а именно:

  • задним дверям;
  • лампам освещения регистрационного номера;
  • топливному насосу;
  • системе обогрева заднего стекла.

Особенности замены

Кратко о процедуре замены управляющего модуля на Калине 2:

  1. Сначала производится демонтаж приборов с центральной консоли, в этом нет ничего трудного.
  2. Затем выкручивается нижняя часть облицовки центральной консоли, накладка извлекается, вы получаете доступ к блоку предохранителей и реле.
  3. Монтажный блок с предохранительными устройствами выкручивается, однако извлечь его не получится, поскольку он подключен проводами в натяжку. Можете его немного повернуть, чтобы он принял горизонтальное положение.
  4. В образовавшуюся в результате поворота щель можно просунуть руку. Сделав это, вы сможете нащупать полку, на которой установлен ЦБКЭ. Чуть левее находится болт, с помощью которого этот модуль фиксируется — вам нужно выкрутить его.
  5. После этого через верх, через щиток приборов, необходимо будет отсоединить два подключенных разъема. Выполнив эти действия, вы сможете осторожно демонтировать ЦБКЭ и извлечь его, немного отодвинув блок с предохранителями. При этом учтите, что сильно тянуть устройство не стоит, поскольку с другой стороны имеется еще два разъема, которые нужно будет отключить. Когда провода будут отключены, ЦБКЭ можно полностью демонтировать и заняться его ремонтом либо заменой.

Фотогалерея «Помощью в замене ЦБКЭ»

Цена вопроса

Стоимость ЦБКЭ будет различаться в зависимости от модификации. В среднем такие девайсы стоят от 4500 до 6000 рублей.

Как определить неисправность?

Диагностика напряжения в электропроводке осуществляется следующим образом:

  1. Для начала вам потребуется контрольная лампа с подключенными к ней проводами. Один из них подключается к минусу аккумуляторной батареи либо массе транспортного средства, то есть кузову. А второй щуп следует подсоединить к диагностируемому участку электроцепи. При этом желательно, чтобы место подключения находилось как можно ближе к АКБ либо предохранительному устройству.
  2. В том случае, если после подключения лампочка стала гореть, это говорит о том, что напряжение в цепи имеется. В частности, речь идет об участке между соединением и АКБ.
  3. Аналогичным образом производится диагностика остальных составляющий электроцепи. Когда произойдет такое, что лампочка не загорится и напряжение будет отсутствовать, это говорит о том, что неисправный источник расположен между данной точкой и последней, где напряжение было. Как показывает практика, зачастую проблемы в работе проводки связаны с плохим соединением, так что при обнаружении проблем в первую очередь нужно проверить контакты. Также помните о том, что на некоторых участках проводки напряжение в цепи имеется только тогда, когда повернут ключ в замке зажигания.

Не менее важным моментом является поиск короткого замыкания, такая проблема актуальна для многих транспортных средств, в том числе Грант. Один из способов поиска точки замыкания заключается в демонтаже предохранительного элемента с дальнейшим подключением к его гнезду контрольной лампы либо тестера. Все этом все остальные компоненты в данной цепи должны быть отключены, то есть напряжения в ней быть не должно. Попробуйте подвигать провода в разные стороны, при этом следите за контролькой — если она начала гореть, то где-то на участке замыкает один из контактов. Скорей всего, причина кроется в перетирании изоляции (автор видео — канал Kroom&coTV).

Что касается диагностики надежности заземления, то она производится следующим образом:

  1. Сначала нужно отключить клеммы аккумуляторной батареи, после чего подключите один из щупов диагностического тестера (мультиметра) либо контрольной лампы к кузову Лады Гранты.
  2. Затем второй щуп следует подключить к соединению либо точке заземления, которую вы хотите протестировать.
  3. В том случае, если в результате подключения загорелась лампа, это свидетельствует о том, что с заземлением все нормально, можно приступать к диагностике других цепей.

И еще один момент, на котором следует остановиться более подробно — это диагностика целостности проводки. Данная процедура осуществляется для того, чтобы выявить, есть ли в проводке разрыв или нет.

Проверка целостности выполняется так:

  1. Сначала необходимо отключить напряжение от проводки и произвести диагностику целостности, используя контрольную лампочку и подсоединенным источником питания.
  2. Далее, нужно подключить проводку от источника освещения к концам диагностируемой электроцепи либо один щуп — к плюсу, а второй — к кузову машины. В том случае, если контролька после подсоединения загорится, это будет свидетельствовать о том, что разрывы в цепи отсутствуют. Если же лампа не загорелась, то, скорей всего, в цепи имеется разрыв.
  3. Аналогичным образом можно произвести проверку работоспособности выключателя, подключив контрольную лампу к его клеммам.
  4. После того, как выключатель активируется, контролька должна загореться.

Видео «Самостоятельный ремонт управляющего модуля»

Как правильно демонтировать ЦБКЭ и как его впоследствии отремонтировать — подробная инструкция с описанием всех нюансов представлена на видео ниже (автор — MultiAlexander9).

Схемы электрооборудования современных автомобилей LADA сильно отличаются от прошлых моделей АвтоВАЗа. Часть реле исчезли и вместо них используется блок управления электропакетом (блок комфорта), который отвечает за работу ЭСП, ЦЗ, реле поворотов, поворотников и др). На Лада Веста и XRAY применяется аналогичный модуль ЦБКЭ (центральный блок кузовной электроники).

Назначение и описание

Центральный блок кузовной электроники (ЦБКЭ) достался от Renault и находится под панелью за вещевым ящиком. Блок предназначен для выполнения следующих функций:

  • Функции системы контроля доступа;
  • Управление стартером;
  • Управление реле дополнительных потребителей;
  • Управление обогревателем заднего стекла и обогревателями боковых электрозеркал;
  • Управление обогревателем ветрового стекла;
  • Управление лампами указателей поворота и аварийной сигнализации;
  • Управление плафоном освещения салона;
  • Управление плафонами освещения порогов (для комплектации «Люкс»);
  • Управление освещением багажника;
  • Управление стеклоочистителем ветрового стекла (для комплектаций «Классик» и «Комфорт»);
  • Управление энергосбережением устройств внутреннего освещения автомобиля;
  • Контроль состояния выключателя сигнала торможения (ВСТ);
  • Контроль состояния выключателя сигнала положения педали сцепления (ВСППС) (для комплектаций с механической коробкой передач);
  • Индикация.

Схемы ЦБКЭ

Схема электрических соединений ЦБКЭ на а/м LADA VESTA: 2 – батарея аккумуляторная; 3 – стартер; 4 – фонарь задний внешний левый; 5 – блок-фара левая; 7 – реле обогрева заднего стекла (К3); 8 – блок-фара правая; 10 – фонарь задний внешний правый; 13 – плафон освещения багажника; 15 – предохранитель 60 А (F70); 16 – реле дополнительное (К8); 17 – выключатель зажигания; 26 – выключатель аварийной сигнализации; 30 – предохранитель 5 А (F20); 32 – переключатель подрулевой левый (переключатель световой сигнализации); 34 – предохранитель 60 А (F75); 35 – обогреватель зад-него стекла; 44 – реле обогрева ветрового стекла 1 (К21); 46 – обогреватель ветрового стекла; 47 – плафон освещения вещевого ящика; 48 – выключатель плафона освещения вещевого ящика; 51 – ЦБКЭ (контроллер ВСМ); 58 – предохранитель 30 А (F61); 59 – плафон освещения порога левый (устанавливается на комплектации «люкс»); 60 – плафон освещения порога правый (устанавливается на комплектации «люкс»); 61 – реле дополнительных потребителей (К2); 63 – предохранитель 10 А (F32); 84 – предохранитель 3 А (F43); 87 – зеркало наружное левое; 88 – зеркало наружное правое; 120 – дополнительное реле стартера (К23); 134 – выключатель сигнала торможения; 138 – предохранитель 5 А (F15); 164 – панель управления кондиционером (схема подключения для комплектации «комфорт»); 185 – блок освещения салона с интерфейсным модулем ЭРА-ГЛОНАСС; 196 – предохранитель 5 А (F24); 200 – предохранитель 15 А (F11); 201 – предохранитель 15 А (F12); 202 – предохранитель 10 А (F13); 203 – предохранитель 10 А (F14); 204 – предохранитель 5 А (F17); 205 – предохранитель 5 А (F16); 229 – предохранитель 3 А (F49); 230 – выключатель сигнала положения педали сцепления; 231 – реле обогрева ветрового стекла 2 (К22); 233 – предохранитель 5 А (F80)

  • место расположения предохранителей F1-F59 и реле К1-К20 в салонном монтажном блоке;
  • место расположения предохранителей F60-F80 и реле К21-К28 в моторном монтажном блоке

Корзина

Блок управления стеклопакетом «Норма» 1118 – 6512010 на ВАЗ 11183 «Калина»

©Aktuator На автомобилях семейства «Калина» может устанавливаться 2 типа невзаимозаменяемых (по проводке) контроллера управления стеклопакетом 1118 – 6512010 и 11180 – 3763040 . 1118 – 6512010 имеет один, 25 -ти контактный разъем подключения, 1118 – 3763040 ( 1118 – 3763040 — 10 ) — два разъема.

Читать также: Как пишется по японски

Система дистанционного управления стеклопакетом «норма» на а/м ВАЗ 11183 , Калина. Управляет стеклоподъемниками и центральным запиранием дверей. При снятии разъема двигатель не заводится, устройство выполняет часть противоугонных функций.

Подключение

Цвет проводаНазначение, адресация
1

* Подходит обычный датчик удара от любой сигнализации (Alligator, Saturn, Clifford, A.P.S.).

+ 12 В подключаем на 12 контакт; корпус – на 6 ‑й; сигнальный провод (на нем появляется масса в момент активности) подключаем на 1 ‑й контакт.

При обычной постановке на охрану «Калина» теперь реагирует и на удар по кузову (гудит гудком и моргает поворотниками). Аналогично можно вместо датчика удара подключить датчик объема (например, одноуровневый MMS‑ 1 ).

Также можно подключить пейджер: + 12 V передатчика пейджера на 12 контакт, минус на 21 контакт.

Блок управления стеклопакетом 1118 – 3763040 (- 10 ) на ВАЗ 11183 «Калина»

Вход внешнего датчика удара или объема (Не используется)*
2Розово/ЧерныйК выключателю блокировки дверей в блоке переключателей
3Коричнево/ЗеленыйК‑Line. К Кл. 71 Контроллера ЭСУД, Кл. 18 АПС‑ 6
4КоричневыйСоединяется с массой при закрывании двери водителя
5СерыйК элементу обогрева заднего стекла
6ЧерныйМасса
7Розово/БелыйК выключателю блокировки дверей в блоке переключателей
8Желто/ГолубойВ комбинацию приборов, к индикатору АПС‑ 6
9Черно/БелыйСоединяется с массой при открывании капота. C ВК подкапотной лампы
10Два Бело/КрасныхСоединяется с массой при открывании задних дверей
11Коричнево/КрасныйСоединяется с массой при открывании правой передней двери
12Выход 12 V питания внешнего датчика (Не используется)*
13Не используется
14ЖелтыйИмпульс + 12 V, закрывания всех дверей и багажника
15Красно /ГолубойК кл. 14 АПС‑ 6
16Голубой с ЧернымК левому указателю поворотов
17Красно/ГолубойИмпульс + 12 V, открывания дверей пассажиров
18Красно/ЧерныйИмпульс + 12 V, открывания двери водителя
19Розово/КрасныйИмпульс + 12 V, открывания замка багажника
20Желто/ГолубойК клемме « 15 », через предохранитель F 9 , в монтажном блоке
21Серо/Черный«-» Реле звукового сигнала
22Бело/ГолубойСоединяется с массой при открывании двери водителя
23КрасныйК постоянному плюсу через предохранитель F 5 , в монтажном блоке
24ГолубойК правому указателю поворота
25Бело/ЧерныйСоединяется с массой при открывании багажника

Плата контроллера

Плата контроллера

Признак

Возможные причиныМетод устранения
Не читается код ключа

1 . 1 Неисправность в цепи катушки связи ВЗ

1 . 2 Неисправность в цепи от колодки к катушке связи до ЭБУ АПС

1 . 3 Отсутствует транспордер в ОК

1 . 4 Неисправен транспондер в ОК(выявляется при проведении пред.прод.подготовки)

1 . 5 Неисправен транспордер в РК(выявляется при проведении пред.прод.подготовки)

1 . 6 Неисправность входной транспордерной цепи в ЭБУ АПС

1 . 8 Оторвалась катушка связи от накладки ВЗ с внутренней стороны

Читать также: Недорогие джипы и кроссоверы б у

2 . 2 Неисправность цепей W‑Line в блоках АПС или КСУД

2 . 3 Отсутствие напряжение питания на блоке АПС или КСУД

2 . 4 Неисправен электропакет «Норма»(перегорел драйвер управления)

2 . 5 КСУД не выходит на связь

1 . 1 ‑замена 1118 – 6105006 (комплект) ‑переставить транспордер ‑переставить ПДУ 1 . 2 ‑замена жгута палели приборов 1 . 3 ‑замена КСУД ‑замена 1118 – 6105006 (комплект) ‑замена ПДУ ‑обучить систему 1 . 4 ‑переставить транспордер(если есть чистый)иначе: ‑замена 1118 – 6105006 (комплект) ‑переобучить систему 1 . 5 ‑заменить ПДУ ‑обучить систему 1 . 6 ‑заменить неисправный блок ‑обучить систему 1 . 7 ‑заменить ПДУ на «чистый» ‑обучить систему 1 . 8 ‑заменить 1118 – 6105006 (комплект) ‑переставить транспондер ‑переставить ПДУ
2 . 1 Обрыв линии связи W‑Line2 . 1 ‑восстановить цепь между к.№ 18 ЭБУ АПС и к.№ 71 КСУД 2 . 2 ‑заменить неисправный блок ‑обучить систему 2 . 3 ‑устранить причину 2 . 4 ‑заменить электропакет ‑переобучить систему 2 . 5 ‑устранить течь ‑заменить КСУД ‑переобучить систему
Код считанного ключа отсутствует в памяти АПС3 . 1 ‑переобучить систему 3 . 2 ‑заменить КСУД ‑замена 1118 – 6105006 (комплект) ‑заменить ПДУ – обучить систему
Код считанного ключа отсутствует в памятиВыявляется при проведении пред.прод.подготовки4 звуковых сигнала ИС мигаетКСУД был ранее обучен с другой системой— обучить систему
Система не обученаОхранная функция с ПДУ вкл/выкл, но ДВС можно запустить любым механическим жалом(функция иммобилизации не работает)
