Проводим ремонт рулевой рейки ваз 2108 самостоятельно

Отечественный автомобиль ВАЗ 2108 прошел с нами долгий непростой путь, став безмолвным свидетелем многочисленных жизненных, политических, социальных коллапсов, переломов. «Восьмерка» появилась еще с восьмидесятых, когда страна потихоньку выбиралась на новый путь, еще такой туманный и манящий.

Конечно, как и любой автомобиль, ВАЗ порой дает сбои. Одной из наиболее распространенных проблем авто является неисправность рулевой рейки. А без руля какое может быть вождение? Давайте рассмотрим, какие особенности имеет рулевое управление «восьмерки», по каким причинам оно ломается и как проводится ремонт рулевой рейки ВАЗ 2108.

С чего начинаются проблемы

Сегодня, как и много лет назад, ВАЗ 2108 довольно популярен даже несмотря на то, что новое время открыло дорогу многочисленным интересным импортным проектам. К числу достоинств, которые и держат модель на плаву, можно отнести надежность, долговечность и невысокую по сравнению с иномарками цену. На такой машине не страшно поехать и в глубинку, отнюдь не славящуюся своими хорошими дорогами, и на дачу, и в городе появиться не стыдно.

Чаще всего в «восьмерке» выходит из строя ходовая

Когда автомобиль находится в исправном состоянии, и тяга хорошая, и динамика не вызывает нареканий, то наслаждаешься поездкой, скоростью. Но приходит время испытаний, и машина начинает напоминать о том, материальные вещи не вечны. И это всегда неприятное открытие.

Отечественные автомобили ломаются чаще иномарок, причина кроется и в технологии конструирования, и в качестве деталей. Наши всегда стараются сэкономить на всем, даже там, где нельзя. Говоря о неисправностях хорошо всем знакомой «восьмерки», стоит вспомнить о таком механизме, как рулевая рейка, так как именно она довольно часто ломается.

Сначала проблема не слишком заметна, лишь на сложных участках дороги руль начинает биться, словно испугавшись проблем, поджидающих автомобиль на ухабистых трассах бескрайней России. Но вскоре он начинает колотиться почти постоянно, отчего водитель чувствует себя бурильщиком асфальта. После такой поездки непросто привести свои нервы в порядок и не трястись самому. Кроме того, часто слышится стук. Эти два симптома сигнализируют об одном: сдала рулевая рейка.

Перед нами два пути: либо идти в ближайший автомагазин и искать замену механизму, либо проводить ремонт рулевой рейки. Последний вариант считается наиболее оптимальным, экономичным, но требующим ответственного подхода.

Причины неисправности рейки

Перед тем как взяться за ремонт рулевой рейки, давайте уясним, какие действия автовладельца ведут к ее неминуемому износу. Во-первых, это лихая езда по ухабистым, испещренным ямами и буграми дорогам. Встретившись с такой проблемной трассой, не гоните на всех парусах, лучше притормозите, а потом наберете скорость. Если махнуть рукой на сложности дорожного покрытия, то в ближайшее время от рулевой рейки, как и от остального оборудования, не останется ровным счетом ничего.

Вот этот узел автомобиля

Вторая причина кроется в дефектах пыльников. Следует регулярно проверять их состояние, так как даже маленькая трещина может привести к нехорошим последствиям: в рулевую рейку будут попадать пыль, грязь и даже влаги, что является катастрофой для любого устройства. Загрязнение приводит к износу уплотнителей и течи. Как результат — необходимость замены или срочного ремонта рулевой рейки.

Третьей причиной проблемы с рулем является небережливость хозяина автомобиля. Порой автовладельцы оставляют машину на морозе, причем еще и с вывернутыми колесами. Рулевая рейка, как и другие механизмы, не выдерживает таких испытаний на прочность.

Вовремя меняйте гидравлическую жидкость в механизме гидроусилителя, забывчивость в этом вопросе приводит к необратимым последствиям.

Ремонт

После разбора и очистки, необходимо произвести «дефектовку» деталей, и определить степень замены:

– визуально осматривается корпус. На предмет сколов, трещин и так далее;

– осмотр валов на заусенцы, износ, царапины и тому подобное;

– проверка подшипников;

После того как определятся дефектные детали, можно начинать сборку:

– запрессовывается новая пластиковая втулка;

– запрессовываются новые подшипники;

– вставляются и собираются валы;

– обильно смазываются подходящей смазкой (литол, фиол, униол)

– производится предварительная регулировка (регулировочная втулка затягивается до упора, затем ослабляется до того момента, как вал можно будет провернуть рукой);

– одеть и закрепить резиновый пыльник (желательно использовать новый);

– установить рулевые тяги с наконечниками, не затягивая их;

Ремонт рулевой рейки ВАЗ 2108, 2109 (Видео):

Ремонт рулевого управления

Выполняется ремонт подвески

Управление ВАЗ 2108 — штука сложная, но доступная пониманию, так что ремонт возникших неисправностей вполне можно провести и самостоятельно. Чаще всего изнашиваются такие детали, как шток, уплотнители и ползун, ведь на них и держится вся работа системы. Если вы услышали предательский стук и скрежет в подвеске, значит, скорее всего, пришли в негодность шаровые соединения (тяги). Придется идти в автомагазин или на рынок, чтобы купить эту деталь.

Проверка работоспособности

Время от времени необходимо проводить осмотр рулевого управления. С чего лучше начать? Обязательно изучите состояние тяг, плотность их посадки, не забывайте и о защитном чехле. Обнаружили трещины или другие повреждения, которые делают устройство негерметичным? Меняйте.

Следует проверить, располагается ли в горизонтальной плоскости спица руля, когда колеса автомобиль поставлены в прямом положении. Если наблюдается хотя бы незначительное отклонение, необходимо выявить причину неисправности и устранить ее, пока она не переросла в опасную проблему.

Чтобы убедиться в исправности рулевого управления автомобиля, нужно покрутить руль до упора по часовой и против часовой стрелки. При этом не должно возникать никаких звуков и заеданий. Руль должен быть закреплен прочно, надежно, зазоры в шарнирах и других деталей недопустимы. Проверьте, затянуты ли до упора болты и гайки креплений.

Если при проверке управления что-то не так, появились стуки или другие проблемы, демонтируйте тяги поворотных рычагов подвески и еще раз проверьте состояние рулевого механизма. Это позволит убедиться в том, что стуки и неполадки вызваны неисправностями именно руля, а не другими причинами, которых может быть немало.

Также важно сделать регулировку. Советуем вам воспользоваться следующими правилами грамотной настройки реек.

1. Проверяя работу механизма, исключите в тягах вертикальный люфт, он должен соответствовать 15 градусам.
2. Рулевой ход должен быть мягким, легким. Зажевывания возникают из-за неправильной установки рулевой рейки.
3. Не забудьте через 700 километров провести следующую регулировку, дабы избежать каких-либо серьезных проблем с рулевым управлением.

Шаровые шарниры — деталь непрочная, хрупкая, она довольно часто выходит из строя. Но есть вполне эффективный способ продлить ее срок эксплуатации — нужно иногда протыкать шприцем пыльники и впрыскивать туда один куб смазки, используемой для трансмиссии. Прокол небольшой, поэтому деформации детали не произойдет, отверстие сразу же затянется слоями резины.

Приветствую вас, друзья!Когда первый раз сел за руль своего аппарата первая мысль которая пронеслась в голове — походу эту машину собрали из 10,и зимой у нее будет 4 колеи((, т.к. руль держу в руках а машина едет в сторону, подруливаю и о чудо — она едет сама в другую сторону, кое как доехав до дома, а это ни много не мало 90км от места покупки сразу на СТО, подтянули рейку и ездить стало терпимо.Ремонт рейки/или замена был отложен на неопределенный срок т.к. естественно авто ломалось и попросту было нужно Так я отьездил с начала лета и до этих дней… Задумался о замене рейки, хотел сразу ставить новую.посоветовался со знакомыми:мнения разделились — кто то говорил что ремонт это пустая трата денег, а кто то что даже новые рейки гамно сейчас…Подумав что новую рейку я всегда успею купить решил снять и сделать дефектовку старой рейки(купив ремкомплект на всякий случай).Загнал авто в гараж и приступил к разборке, т.к. моя работа отнимает у меня много времени, снимал рейку не спеша, При разборке не обошлось без сюрпризов отломил обе шпильки крепления рейки со стороны левой стойки(никому такого не пожелаю).Решил сперва разобраться с рейкой а затем уж ломать голову по поводу шпилек Итак приступим Ремкомплект

Установка

При установке рулевой рейки, необходимо помнить о таких условиях:

1. когда устанавливается рулевая колонка, рулевое колесо должно быть по центру, и иметь равное количество оборотов в одну и в другую сторону (допускается небольшие отклонения, они будут исправлены на стенде «развал – схождения»);
2. прикрутить рейку к кузову;
3. вставить и затянуть рулевые наконечники;
4. надеть колеса и опустить автомобиль;
5. стабилизировать подвеску и затянуть рулевые тяги на сайлентблоков;

Проверка и регулировка

После установки, рейку, необходимо окончательно отрегулировать. Не должно быть вертикального люфта, в рулевой рейке, при проверке рулевых тяг. Люфт на рулевом колесе, должен быть в пределах нормы (прим. 15 град). Руль должен вращаться легко, без закусываний, с равным количеством витков в обои стороны. При движении и повороте, рулевое колесо должно само возвратится в исходное положение, без помощи водителя.

Следующая регулировка должна быть на первых 500 – 800 км пробега, после ремонта.

Еще, после ремонта, необходимо проверить и отрегулировать углы установки колес. P.S Если у вас не получилось самостоятельно отремонтировать рулевую рейку, то обратитесь за помощью к профессиональному автосервису.

Признаки поломки

По средствам рулевых реек вращательные движения от руля через зубчато-реечный механизм передается к поворотным рычагам, которые осуществляют повороты передних колес тягами.

Если вы обнаружили на своем автомобиле один из перечисленных ниже симптомов, обязательно проведите полноценную диагностику состояния узла, а затем ремонт.

К признакам неисправности рулевой рейки относят:

• В области рейки во время вращения рулевого колеса наблюдается скрежет;
• Рулевое колесо периодически заедает;
• Из уплотнителей начинает вытекать смазка;
• Руль заметно люфтит.

Эти симптомы могут указывать также на проблемы в других узлах рулевого механизма, но прежде чем вы должны проверить состояние рейки, разобрать и принять решение — менять или ремонтировать.

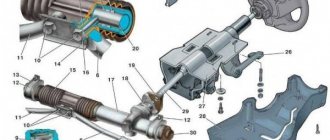

Схема узла

Зачем проводят регулировку

Усилие на передние колеса ВАЗ 2109 передается через шестеренку, которая, в свою очередь, взаимодействует с зубчатой рейкой. Чтобы в зацеплении устранить возникающие зазоры, используются прижимные пружины.

Регулировка реечки выполняется с целью устранить образовавшиеся люфты, а также улучшить четкость и послушность работы рулевого управления.

Если реечка была подтянута неправильно, руль будет вращаться чрезмерно туго. Такое явление возникает из-за того, что регулировочный винт перетянули. Задача регулировки — отыскать золотую середину.

Схема узла

Демонтаж

Вам не удастся оценить текущее состояние рулевой рейки, если не демонтируете устройство.

Не существует оптимального способа демонтажа рулевой рейки, поскольку процесс в любом случае сопряжен с достаточно трудоемкой, длительной работой, предусматривающей разборку множества узлов.

1. Подвесьте переднюю часть автомобиль с помощью домкрата, чтобы иметь возможность снять передние колеса. Обязательно тщательно продумайте меры безопасности, поставьте противокаты, башмаки, чтобы машина не сдвинулась с места в процессе ремонта рейки.
2. Отсоедините адсорбер газов, отключите провода и отведите их в сторону. Так вы обеспечите себе полноценный доступ к рулевой рейке.
3. Открутите болт от шлицевого соединения. Перед этим обязательно выровняйте колеса с помощью руля. Болт располагается около педалей. Для демонтажа крепежа используйте карданную головку или же простой накидной ключ.
4. Зачистите крепежные гайки рулевых тяг от скопившихся загрязнений, после чего расшплинтуйте их, используя плоскогубцы. С помощью накидного ключа открутите гайки.
5. С помощью специального съемника отсоединяются тяги.
6. Далее открутите тяги от картера рулевой рейки. Однако специалисты рекомендуют демонтировать картер с тягами вместе, поскольку в тисках процесс снятия оказывается намного проще.
7. Когда вы освободите рейку, извлеките ее из-под автомобиля через колесную арку. Зачистите, промойте и зажмите в обычных тисках.

Теперь перед вами стоит выбор — полностью заменить рулевую рейку или попробовать ее отремонтировать. Второй вариант займет больше времени, однако позволит сэкономить внушительную сумму денег.

Инструкционная карта. Ремонт рулевой рейки ВАЗ-2108.

Инструкционная карта.

Ремонт рулевой рейки ВАЗ-2108

.

Инструменты и приспособления

: молоток, зубило, торцевая головка на 22, ключ рожковый на 14-15, специальный восьмигранный ключ на 17, специальный восьмигранный ключ с головкой на 24, отвертка, смазка Литол-24, пластиковые хомуты 200\4, канцелярский нож, специальные клещи для стопорных колец

После того как произведен демонтаж рулевой рейки, необходимо будет отвернуть болты у рулевых тяг. Для этого вам понадобится головка на 22, молоток и зубило, для того, чтобы отогнуть края стопорной пластины.

Отворачиваете болты головкой на 22.

Снимаете стопорную и соединительную пластину.

Отсоединяем рулевые тяги.

Снимаем резиновую опору вместе с распорным кольцом с правой стороны рулевой рейки.

Кусачками срезаем пластиковые стяжки, которые обжимают край гофры.

Снимаем защитный чехол.

С левой стороны картера рулевой рейки снимаете защитный колпачок и резиновую опору.

При помощи восьмигранной головки на 17 отворачиваем гайку упора рейки.

После того как открутите, вынимайте гайку.

Выньте из середины пружину.

Так же выньте стопорное кольцо.

Далее найдите деревянный брусок и закрепите его в тисках, и легким постукиванием выбейте упор рейки. Можно конечно и отверткой подцепить за углубление которое находится по центру упора, правда так намного тяжелее будет вытащить, так как в кольцевой проточке упора установлено резиновое уплотнительное кольцо.

Теперь перейдем к переднему щитку и снимем с него резиновый уплотнитель.

Берём плоскую отвёртку и снимаем резиновый пыльник с шестерни.

После снятия пыльника, демонтируйте стопорную шайбу.

Берем специальный восьмигранный ключ с головкой на 24 и выкручиваем гайку крепления подшипника.

И выкручиваем гайку крепления подшипника шестерни…

…после чего снимаем гайку с вала.

Теперь берем ключ на 14 опираясь им на что-нибудь подходящее и вставляем его в стопорную лыску вала шестерни…

… и вынимаем шестерню вала из картера.

Следующим действием нужно будет демонтировать рейку.

Переходим к следующему действию, берем полоску отвертку и поддев в серединке опорный вал…

…вытаскиваем его из пазов крепления.

Одеваем на новую опорную пластину демпфирующие кольца, таким образом, чтобы тоненькая сторона колец была по центру выреза пластины.

Приступаем к монтажу опорной втулки, обратите внимание на фото выше, на нем видно углубление и в нем специальное отверстие, вот в это отверстие должны попасть два выступа на опорной втулке. После того, как установите опорную втулку, отрежьте канцелярским или любым режущем инструментом, те самые тоненькие части колец, как на фото.

Специальными ножницами снимаем стопорное кольцо с вала шестерни.

И выпрессовываем двух палым или трех палым ключом подшипник.

После чего выпрессовываем игольчатый подшипник. Для этого вам понадобятся сверло 1.5-1.2 мм и соответственно дрель. Сверлим отверстие таким образом, чтобы попасть на торец подшипника, как на фото…

… и выбиваем игольчатый подшипник через получившееся отверстие.

Теперь нужно тщательно промыть картер рулевого механизма и запрессовать новый игольчатый подшипник из ремкомлекта. Получившеюся дырочку от сверла я обычно замазываю таким способом, смешиваю супер клей с металлическими опилками и спичкой замазываю дырочку, либо же можете купить холодную сварку и замазать, будет держать тоже нормально. Шестреночные механизмы смазываем ФИОЛ или Литол, я например когда устанавливал смазывал Литол-24, она в тюбиках продается. И собираете все в обратной последовательности. После того, как все соберёте, отрегулируйте зазор между упором и гайкой, который должен быть 0,12 мм.

Устанавливаем рейку на автомобиль в порядке обратном снятию.
