Приборная панель Шевроле Нивы: расшифровка значков

02 апрель 2020 Лада.Онлайн 34 353 0
Комбинация приборов Chevrolet Niva предназначена для отображения характеристик движения, текущего состояния систем автомобиля, обеспечивающих безопасность движения, а также правильность эксплуатации всего автомобиля в целом. Если вы начинающий водитель, то это описание приборной панели поможет разобраться в показаниях приборов и сигнализаторов.

Описание значков панели приборов Нива Шевроле (LADA)

Обозначения символов на панели приборов Нивы Шевроле

индикаторы
Стоковая версия 2004 года имеет ряд механических указателей и аналоговых значков. На фото выше пронумерованы элементы панели. Описание символов приведено ниже.

НомерЗначение
3/4Стандартные поворотники также загораются при активации аварийной сигнализации.
7Указатель минимального количества топлива в баке. Заправьтесь.
8Этот индикатор указывает на включение габаритных огней.
9Тормозная система находится в аварийном состоянии. Требуется выполнить диагностику системы.
10Включен дальний свет головной оптики.
12Цифровой указатель пробега, сверху общий – снизу суточный.
13Эта индикация обозначает наличие поломок в двигателе. При этом, требуется немедленно отправиться на СТО.
14Индикатор включения аварийки.
15Цифровой дисплей – указатель суточного времени. Также при самодиагностике здесь отражается код ошибки.
16Аккумулятор разряжен. Проверьте генератор и его приводной ремень.
17Лампочка активации ручного тормоза.
18Давление масла в картере двигателя слишком низкое.
19Резервный индикатор.

Также на приборке есть дополнительный ряд лампочек, вынесенный за пределы щитка.

подсветка

Здесь описание индикаторов выглядит так.

НомерНазначение
1Пустой
2Блокировка межсевого дифференциала включена.
3Иммобилайзер активирован.
4Имеются проблемы в работе модуля АБС, нужно полностью проверить все устройство.
5/7Резервные лампы.

Кнопки на панели

внутри
Кнопочные выключатели расположены справа от щитка приборов. Дальнейшее описание приведено по порядку слева на право.

  1. Кнопка аварийного выключателя.
  2. Обогреватель стекла задней двери.
  3. Выключатель передних и задних (расположен рядом) противотуманок. Если таковые установлены на авто.
  4. Вариативно может отвечать за включение омывателя/очистителя ветрового стекла.
  5. В последнем гнезде располагается стандартная заглушка для дополнительного прибора.

Восклицательный знак на приборке Шнивы: что означает

Указывает на наличие проблем в электронных системах авто. Проверьте дополнительные индикаторы, которые загораются одновременно. Часто подобное сопровождается тем, что машина не заводится.

Водители в основном ищут причины в узлах:

  • стартер;
  • система зажигания;
  • тормозной модуль;
  • проводка машины.

SRS на приборке Chevrolet Niva

Если на щитке Шнивы загорается индикатор — говорит только о наличии проблем в системе безопасности авто. Проверьте подушки, датчики ремней и проводку.

Описание и расположение индикаторов и приборов на панели

Контрольный щиток Нива Шеви с обозначением приборов индикаторов
Контрольный щиток Нива Шеви с обозначением приборов индикаторов Комбинация приборов включается в себя множество элементов.

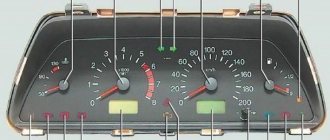

В соответствии со схемой, приведенной выше, устройство щитка следующее:

  1. Датчик контроля температуры хладагента, стрелка на нем поднимается по мере прогрева двигателя. Нельзя допускать, чтобы стрелка контроллера переходила в красную зону, поскольку это будет свидетельствовать о перегреве силового агрегата.
  2. Тахометр — устройство, измеряющее количество оборотов коленвала мотора.
  3. Символ активации левого поворотника, выполненный в виде зеленой стрелки, появляется при включении соответствующего указателя на подрулевом переключателе. Если индикатор мигает чаще, чем обычно, это может свидетельствовать о перегорании лампочки.
  4. Правый поворотник.
  5. Спидометр, этот девайс позволяет водителю знать, с какой скоростью движется транспортное средство. Спидометр соединяется с раздаточной коробкой посредством электрического привода.
  6. Контроллер уровня горючего в бензине, на Шеви Нива используется электромагнитное устройство, функционирующее только при активированном зажигании. Когда зажигание выключено, стрелка контроллера перемещается вниз шкалы.
  7. Индикатор резерва горючего в бензобаке, появляется на приборке, когда уровень топлива в системе составляет около 4-6.5 литров.
  8. Лампочка активации габаритных огней, появляется на щитке при включении соответствующей оптики.
  9. Символ аварийного состояния тормозной системы, появляется в том случае, если в расширительном бачке уровень тормозной жидкости снизился то критического уровня.
  10. Индикатор включения дальнего освещения.
  11. Клавиша, позволяющая сбросить показания суточного пробега. Также с помощью этой кнопки можно переключиться на часы или датчик температуры наружного воздуха.
  12. Экран, на котором отображается общий, а также суточный пробег автомобиля.
  13. Индикатор Check Engine, свидетельствует о необходимости диагностики двигателя. Должен всегда появляться при включении зажигания, а после запуска двигателя — пропадать. Если эта лампочка продолжает гореть во время движения, необходимо проверить систему управления мотором.
  14. Лампочка активации световой сигнализации.
  15. Символ времени и температуры, переключаться с одного режима на другой можно при помощи кнопки 11.
  16. Индикатор разряда аккумулятора, эта лампочка должна всегда появляться при включении зажигания и пропадать после того, как мотор будет заведен. Если индикатор горит всегда, то этого говорит о том, что зарядный ток в бортовой сети отсутствует. Это может быть обусловлено выходом из строя регулятора напряжения либо генераторного узла, также лампа может загореться при недостаточном натяжении либо обрыве ремешка генератора.
  17. Символ включения ручного тормоза. Если ваша Нива Шеви стоит на ручнике, индикатор будет гореть при включении зажигания и запуске двигателя.
  18. Индикатор аварийно низкого давления моторной жидкости в двигателе. Он всегда должен появляться при активации зажигания. Если он горит после включения двигателя, это говорит о низком давлении в системе либо недостатке моторной жидкости.
  19. Резервный индикатор (автор видео — Артем С).

А еще интересно: Как отключить абс на шевроле нива

Ошибки на панели Шнивы

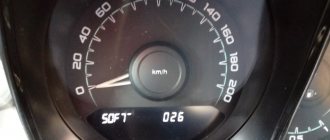

Вариант
При выполнении самодиагностики БК на дисплее могут отобразиться следующие неисправности.

НомерРасшифровка
0Проблем в системе нет.
1Контроллер ЭБУ неисправен.
2Обрыв указателя уровня топлива.
4/8Повышенное или пониженное напряжение внутри бортовой сети. Проверьте правильность работы генераторной установки.
12Диагностическая цепь контрольной лампы неисправна.
13Обрыв цепи ДК1
14/15Высокий/низкий уровень сигнала от ДТОЖ.
16/17Повышенное/пониженное напряжение внутри бортовой сети. Здесь проверяется распределитель и АКБ.
19ДПКВ передает неправильный сигнал.
21/22Аналогично для ДПДЗ.
23Датчик температуры всасываемого воздуха передает неверные данные.
24Обрыв цепи измерителя скорости автомобиля.
25ДД выдает ошибочную информацию.
27/28Потенциометр СО – повышенное/пониженное значение.
33/34Датчик абсолютного давления неисправен.
35Регулятор ХХ неисправен или работает некорректно.
41Датчик фазы – неправильный сигнал.
42Цепь управления зажиганием повреждена.
43ДД – ошибки в работе магистрали.
44Топливная смесь слишком бедная.
45Противоположное значение.
49Потеря вакуума в топливной магистрали. Проверьте магистраль на герметичность.
51ППЗУ неисправен.
52ОЗУ отказ или неправильная работа цепи.
53Повышенное напряжение в цепи.
54Октан корректор оборван или вышел из строя.
55Ошибка цепи ЭБУ.
61Деградация датчика кислорода.

Большинство ошибок может образовываться наложением нескольких проблем. К примеру, 8+2=10.

Что можно улучшить в салоне Шевроле Нива?

Многие владельцы внедорожника, пытаясь сделать авто внутри более комфортным, часто обходятся всего одной перетяжкой кресел. Натуральная кожа или качественный заменитель произведет не только функциональный, но и визуальный эффект. Кто-то считает такой способ модернизации нерациональным, и заменяет штатные сиденья спортивными от других автомобилей. Перетяжка и хромированные вставки на дверях – эффективный, но далеко неполный способ усовершенствования салона.

Своими руками можно также поработать над следующими компонентами:

  • Перетяжка обивки торпеды;
  • Тюнинг приборной панели;
  • Апгрейд освещения салона;
  • Улучшение акустики.

«Малыш» может похвастаться вместительным и объёмным внутренним пространством. Производителем, для проявления творческой фантазии, предоставлена действительно большая территория. Достаточно творчески подойти к выполнению работы, и уже спустя несколько часов можно получить нескучный интерьер автомобиля.

Не работает приборка Шнивы: причины

Обычно это повреждение цепи питания модуля, попадание влаги/конденсата на плату или механическое повреждение, вызванное неправильным ремонтом.

Проблема проста при ее детальном изучении, и легко устраняется без помощи специалистов.

Шеви

Не горит щиток

Если он просто погас (отказала подсветка), проверьте соответствующий предохранитель внутри монтажного блока. Далее нужно двигаться по проводам в сторону приборки. Здесь проверяется состояние контактных групп, наличие окислений на клеммах. Если подобные есть – проблемы следует устранить.

Если перестала гореть только часть лампочек, демонтируйте приборку и проверить непосредственно осветительные элементы на предмет повреждений.

Моргает щиток Шнивы

Типичная проблема в машинах, которые эксплуатируются по пресеченной местности или разбитым дорогам. Симптомом неприятности является то, что приборка периодически гаснет во время движения или быстро моргает.

Проверяется проводка, соединительные клеммы на наличие возможных повреждений или расшатывания контактов.

Стрелки приборов Шнивы зависли

В подобно ситуации проверьте системы.

  1. Предохранитель и силовые цепи магистрали подсветки салона. Конструкция сети выполнена так, что питание пересекается, что и вызывает проблемы.
  2. Пропадает масса на связанных элементах бортовых цепей.

Как снять приборку

Выполните несложную процедуру.

  1. Обесточить автомобиль. Обычно пользователи скидывают клемму аккумулятора, но можно вынуть силовой предохранитель.
  2. Далее нужно демонтировать рулевой кожух. Делается это путем вывинчивания пяти крепежных винтов.
  3. Дальше снимается рулевое колесо и его переключатели.
  4. Теперь необходимо выкрутить все болтики креплений, которые удерживают приборку на месте.
  5. После этого, необходимо аккуратно приподнять панель с посадочного места и отключить все контакты проводов щитка.
  6. Теперь можно полностью демонтировать деталь с машины.

Сборка агрегата выполняется в обратной последовательности.

Разбор

Если нужно разобрать щиток приборов Шевроле Нива нужно проделать следующие действия:

  1. Отверткой извлекаются две заглушки и выкручиваем саморезы, которые находятся одна справой стороны от аварийки а вторая в правом углу панели
