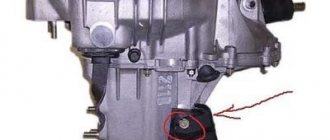

Как снять коробку передач на ваз 2106

Как правильно снять коробку передач? Для любого ремонта коробки передач ВАЗ 2106 понадобится ее полный демонтаж с автомобиля. Процедура эта конечно не самая простая, но если иметь гараж и яму, то вполне под силу каждому автовладельцу.

Я лично снимал КПП на всех своих машинах более 10 раз наверное, так как часто приходилось разбирать модели «классики». И никак к сожалению не получалось записать подробный фото отчет по проделанной работе. В последний раз когда эта было, удалось сделать несколько снимков, чтобы хотя бы примерно показать наглядность выполнения этой работы.

Крепление коробки передач ваз 2106

Автомобили ВАЗ-2101 оснащаются механической коробкой передач на 4 ступени, основная часть КПП располагается под днищем авто .

Основные неисправности

Используемая на «Копейке» коробка передач является конструктивно достаточно надежным узлом, способным обработать значительный ресурс без особых вмешательств. Но все же неисправности с КПП бывают.

Основными проблемами с этим узлом являются:

Повышенная шумность работы. Происходит это в основном из-за износа подшипников и шестерен. Для восстановления работоспособности необходимо заменить все изношенные элементы;
Затруднение переключение передач. Причинами этого могут стать проблемы со сцеплением, деформация рычага КПП или вилок переключения. Устранение неисправностей производится заменой поврежденных элементов сцепления и КПП;
Самопроизвольное выключение передачи. Эта неисправность происходит из-за износа фиксаторов ползунов вилок включения. Неисправность устраняется заменой пружин и самих фиксаторов, ползунов;
Вытекание масла из коробки. Течи происходят из-за повреждения и сильного износа сальников коробки. Устраняется все заменой резинотехнических элементов;

Но такие проблемы возникают значительно реже и, в основном, из-за неправильной эксплуатации КПП, а также конструктивных дефектов составных элементов коробки. Устранение любой из неисправностей производится на снятой коробке. Поэтому чтобы восстановить работоспособность КПП, необходимо сначала знать, как снять коробку на ВАЗ-2101.

Причем неважно, будет производиться ремонт или же замена коробки передач Ваз-2101, снимать ее все равно придется.

Что потребуется

Операция эта не особо сложная, но требует определенных навыков и знания последовательности выполнения работ. Сложность операции заключается в том, что приходится откручивать и отсоединять много элементов, при этом доступ к ним не всегда удобен.

Для снятия коробки потребуется такой инструмент и приспособления:

Набор ключей и головок (включая ключи на 10, 14, 17, 19);
Отвертки (тонкая плоская, крестообразная, ударная);
WD-40;
Отрезок первичного вала коробки;
Длинный деревянный брус;
Ветоши;
Маркер;
Емкость для слива трансмиссионного масла;

Все работы проводятся в трех местах — салоне, подкапотном пространстве, под автомобилем. Поэтому >обязательно потребуется смотровая яма.

Последовательность работ

Подготовив все необходимое, можно приступать к работам.

Последовательность снятия такая:

Ставим автомобиль на яму и обездвиживаем противооткатными упорами, установленными под колеса. Коробку ставим в нейтральное положение, ручник не затягиваем;
Сначала сделаем все работы в салоне. В этом месте необходимо снять рычаг со стержня коробки. Для этого оттягиваем пыльник рычага вверх, что обеспечит доступ к фиксирующей втулке. Ее нужно аккуратно поддеть тонкой отверткой, чтобы она выскочила вниз, после чего можно стянуть рычаг со стержня;
Снимаем со стержня верхнюю пластиковую втулку, разжав лепестки отверткой, затем резиновый пыльник и нижнюю втулку. В итоге на стержне ничего не должно остаться;
Снимаем пластиковую накладку, расположенную под напольным покрытием. Для этого необходимо снимать с авто сиденья, их направляющие и т. д. Значительно проще сделать разрез в сторону задних сидений, это позволит салон не разбирать. Обеспечив доступ к накладке, выкручиваем 4 самореза, крепящие ее и снимаем. Включаем на КПП 1-ю передачу;
Переходим под автомобиль. Для удобства работ следует полностью демонтировать выхлопную систему. Для этого откручиваем глушитель от приемной трубы. Чтобы болты и гайки легче было откручивать, следует заранее обработать их средством WD-40;
Сняв глушитель, переходим в подкапотное пространство, и откручиваем гайки крепления приемной трубы к выпускному коллектору. Затем эту трубу снимаем с авто;
Все последующие работы выполняются под автомобилем. Откручиваем карданный вал от фланца коробки передач. Далее следует открутить две поперечины безопасности, чтобы опустить кардан вниз;
Подставляем подготовленную емкость и откручиваем сливную пробку, чтобы удалить из КПП масло;
Откручиваем крепление рабочего цилиндра привода сцепления. При этом патрубок от него отсоединять не нужно, после откручивания крепления его просто следует отвести в сторону;
Откручиваем 4 болта крепления крышки картера сцепления;
Подпираем брусом заднюю часть коробки и выкручиваем гайки крепления поперечины. Аккуратно вытаскиваем брус. При этом задок КПП пойдет немного вниз, это обеспечит более удобный доступ к остальным элементам, которые необходимо снять;
Отсоединяем фишку с проводкой, подходящей к КПП. Откручиваем и снимаем трос привода сцепления;
Снизу подбираемся и выкручиваем болты крепления стартера. Начинать следует с верхнего болта. После откручивания крепления отодвигаем стартер;
Ставим подпорку под заднюю часть двигателя, предварительно приподняв рукой коробку;
Выкручиваем болты крепления коробки передач к силовой установке;
Поддерживая ее руками, раскачиваем вверх-вниз, чтобы снять с направляющих, а далее выводим первичный вал со сцепления и опускаем коробку вниз;
Подготовленный отрезок первичного вала устанавливаем в сцепления, чтобы предотвратить смещение ведомого вала.

Установка коробки на место проводиться в обратной последовательности. При этом следует проконтролировать установку на место всех снятых элементов, а также надежность затяжки крепежных элементов.

как снять КПП без ямы

Для ремонта или замены коробки передач, её нужно однозначно снимать. Сегодня мы расскажем, как самостоятельно снять или установить коробку передач на ВАЗ 2106 своими руками.

Установка и снятие коробки передач ВАЗ 2106

1. Работу нужно проводить на смотровой канаве или подъемнике.

2. Отсоединяем «минусовой» провод от аккумуляторной батареи.

3. Отсоединяем от коробки передач карданную передачу и снимаем ее с автомобиля.

4. Снимаем приемную трубу глушителей.

5. Отсоединяем клеммы от выключателя света заднего хода.

6. В салоне аккуратно снимаем декоративный чехол с кольца.

7. Поддев отверткой, разъединяем кольца, удерживающие коврик.

8. Сдвигая и приподнимая коврик, отворачиваем четыре самореза крепления крышки.

9. Вынимаем из-под коврика крышку с поролоновым уплотнителем и приподнимаем их.

10. Нажав вниз на рукоятку переключения передач, тонкой отверткой вынимаем запорную втулку из канавки стержня рычага

11. и снимаем рукоятку.

12. Нанося удары по монтажной лопатке, вставленной между двигателем и перегородкой моторного отсека, отгибаем рым-шайбу верхнего болта крепления картера сцепления.

13. Ключом «на 19» отворачиваем болт.

14. Удобнее для этой цели использовать специальный изогнутый ключ с головкой.

15. Ключом или головкой «на 13» с карданным шарниром отворачиваем два верхних болта крепления стартера к картеру сцепления.

16. Головкой «на 13» с удлинителем отворачиваем нижний болт крепления стартера.

17. Ключом «на 10» отворачиваем четыре болта крепления крышки картера сцепления.

18. Рукой или раздвижными пассатижами отворачиваем гайку, крепящую гибкий вал привода спидометра к корпусу привода.

19. Устанавливаем под нижнюю часть картера коробки упор. Головкой «на 19» с карданным шарниром на удлинителе воротка отворачиваем оставшиеся три болта крепления картера сцепления.

Источник: https://alfcars.ru/transmission-repair-and-replacement/fastening-of-a-transmission-vase-2106.html

Основные неисправности

Основными проблемами с этим узлом являются:

Повышенная шумность работы. Происходит это в основном из-за износа подшипников и шестерен. Для восстановления работоспособности необходимо заменить все изношенные элементы;
Затруднение переключение передач. Причинами этого могут стать проблемы со сцеплением, деформация рычага КПП или вилок переключения. Устранение неисправностей производится заменой поврежденных элементов сцепления и КПП;
Самопроизвольное выключение передачи. Эта неисправность происходит из-за износа фиксаторов ползунов вилок включения. Неисправность устраняется заменой пружин и самих фиксаторов, ползунов;
Вытекание масла из коробки. Течи происходят из-за повреждения и сильного износа сальников коробки. Устраняется все заменой резинотехнических элементов;

Конечно, есть и другие виды неисправностей, к примеру, заклинивание коробки передач во время движения, невозможность включения или выключения какой-либо передачи, разрушение шестерен или валов, пробой корпуса КПП. Но такие проблемы возникают значительно реже и, в основном, из-за неправильной эксплуатации КПП, а также конструктивных дефектов составных элементов коробки. Устранение любой из неисправностей производится на снятой коробке. Поэтому чтобы восстановить работоспособность КПП, необходимо сначала знать, как снять коробку на ВАЗ-2101. Причем неважно, будет производиться ремонт или же замена коробки передач Ваз-2101, снимать ее все равно придется.

Как Снять Кпп На Ваз 2106 ~ AUTOINTERLINE.RU

Коробка ваз 2106-2103

До того как мы приступим к снятию коробки передач

ваз
2106 давайте приблизительно разберемся и определимся с теми основными дефектами, в итоге которых ее снимают. Я уже давно задумывался про замену передних стекол ваз 2106 на стекла ваз 2107, чтобы избавиться от нелепой форточки, которая мне так сильно не нравится. Снимать коробку следует в случаях если:

Находится завышенный шум в коробке.
Если во время езды вы почуствовали, что тяжело переключать передачи, то это очередной признак к следующему ремонту коробки.
Вылет скоростей либо нечеткое включение передач.

Не считая приведенных выше дефектов коробки передач ваз 2106 для которых нужно снятие, так же коробку снимают и при подмене сцепления, при подмене заднего сальника коленчатого вала, при подмене подшипника выключения сцепления.

Сама по для себя работа по снятию и последущей установке коробки очень трудозатратная и просит достаточного вложения с вашей стороны физических сил и времени, потому до того как вы будете производить ремонт коробки передач ваз 2106 хорошо удостоверьтесь в том, что настоящая причина поломки вашего автомобиля кроется конкретно в КПП, а не в чем-либо другом.

Чтоб выполнить снятие коробки передач с автомобиля ваз 2106 для вас будет нужно помощь помошника, гаечные ключи на «10», «13», «19», головка с удлинителем либо карданным шарниром, подготовьте для себя ключ для пробки слива масла из КПП, ну и само собой отвертка и пассатижи. Как снять сиденье на шаране? — Volkswagen — фольксваген. Если все нужное находится в вашем боевом арсенале, то приступим к ремонту.

Сперва нужно отсоеденить провод «массы» от аккумуляторной батареи.
Рычаг ручника необходимо опустить в нижнее положение.
Так же вам необходимо снять
панель радиоприемника.
Включаем нейтральное положение и с ручки переключения передач снимаем все декоративные обвесы и прочее. Так же необходимо снять стержень рычага переключения передач, для этого отверткой отожмите запорную втулку.

После того, как вы сняли стержень рычага, на самом рычаге еше остануться дистанционная, упругая и запорная втулки, которые так же необходимо снять

. как достать эбу в который не так и просто снять ( на фото на шаране снимается.

На моделях ваз 2106 замена масла проводится на горячем двигателе то есть сразу после поездки, если мотор холодный или успел остыть, запустите его и прогрейте.

А снимать мы их будем с помощью двух отверток, которыми разожмем лепестки дистанционной втулки и вслед за ней уже снимем все остальные.

Как снять коробку (КПП) ВАЗ-классика

Как снять

коробку автомобилей
ВАЗ
-2101-2107 ,подробно. группа ВКонтакте: группа в .

Замена КПП меньше чем за 15 мин

Быстрая замена КПП ваз

, смотрим, комментируем, ставим лайки.

https://www.youtube.com/watch?v=CYtzF4p9KBU

Теперь освобождаемся от декоративной отделки салона, которые нам будут мешать, а именно посмотрите крепления коврика пола и при необходимости отверните его и отодвиньте в сторону, снимите декоративную накладку рычага стояночного тормоза, снимите облицовку передних порогов, заверните коврик, так чтобы обойму декоративного чехла перевести через рычаг переключения передач.

Теперь принимаемся за работу вне автомобиля, а именно вам необходимо:

Открутить болты крепления и снять
приемную трубу (см. Снятие и установка приемной трубы).
Откручиваем нижний болт крепления стартера и отодвигаем его в сторону.
Возьмите пустую емкость и отвернув специальным ключом пробку слива масла с картера коробки передач
слейте масло и заверните обратно пробку.
Отсоедените детали крепления основного глушителя к кузову (см. Как подключить. Тахометр tx-193 автомобиля ваз 2106 работает по принципу измерения частоты импульсов напряжения, возникающих в первичной цепи системы зажигания. Замена основного глушителя) и отсоедените все дополнительные глушители (см. Замена масла и масляного фильтра в на автомобиле ваз 2106 сливать масло следует. Замена дополнительного глушителя) при этом нет необходимости отсоеденять их от основного глушителя, после чего снимаем с автомобиля приемную трубу.
Далее необходимо снять с автомобиля кронштейн безопасности карданного вала. После чего отверните гайки крепления
элластичной муфты к фланцу
коробки передач
и проворачивая карданный вал поочередно выньте болты с муфты. Как снять заменить датчик abs на audi a4 b5 кузове. Снимите муфту с фланца, для этого отверткой отодвиньте ее и опустите вниз.

Отсоедените от коробки передач
провода включения фонаря заднего хода, отверните гайку и отсоедените трос редуктора спидометра.
С картера сцепления необходимо снять рабочий цилиндр (см. Снятие и установка рабочего цилиндра сцепления).
Далее необходимо установить под поперечину упор, потом отверните четыре болта крепления крышки картера сцепления и снимите пружинные шайбы.
После того, как вы установили под поперечину упор, отверните две гайки крепления и снимите шайбы.

Отвернув гайки крепления

поперечины уберите упор и плавно опустите коробку передач вниз вам потребуется помощь помошника, который будет ее поддерживать, после чего переставьте упор под переднюю часть двигателя, для того чтобы зафиксировать его в определенной точке.

Отверните все гайки крепления картера сцепления к двигателю, снимите шайбы и аккуратно снимите коробку передач с двигателя.

После проведения ремонтых работ с КПП установите ее обратно на ваш автомобиль. Как снять генератор с как снять генератор дэу матиз 169 меняем ремень грм на дэу матиз. Все действия по установке коробки передач

ваз
2106
производите в обратном порядке. Как снять моторчик печки ваз ( мотор отопителя ) — . Залейте необходимое количество масла в картер.

Источник: https://autointerline.ru/kak-snjat-kpp-na-vaz-2106/

Как Снять Коробку Передач На Ваз 2107

Снимаем КПП на автомобиле ВАЗ 2107

Коробка — одна из главных составляющих ходовой части авто. Как и при Мы предлагаем сделать тюнинг ВАЗ 2107 своими руками выполнении своими руками. Как снять и заменить генератор на автомобиле ВАЗ 2107.

ЭТО ИНТЕРЕСНО: Как подключить дополнительную камеру к телефону?

Подобна нефти желательна всегда верно отрегулирована не исправно работать. Для воплощения ремонта своими силами КПП следует знать, как снять коробку

на ВАЗ 2107.

По тексту статьи дана подробная аннотация не видео, где описан не показан процесс снятия коробки, перечислены нужные для выполнения работ инструменты.

Подмена коробки может быть будет нужно в последующих случаях:

выходе ее из строя;
при возникновении шумов, свидетельствующих о ее неисправности;
при неисправной коробке естественно заблокироваться колеса в свое время движения;
течь масла также свидетельствует о проблемах.

Процесс снятия коробки

Чтоб провести функцию снятия, автомобиль нужно поместить на эстакаду, подъемник по другому смотровую яму, потому что трудозатратный процесс не тяжкий. Низкая панель на ВАЗ 2109: как её снять своими. как на моделях Меган (см. шаги 2-4). чтобы снять обшивку задней как снять обшивку двери? Снятие коробки нереально без помощников, потому следует позвать пару человек лучше с опытом ремонта автомобилей.

Инструменты

Для проведения процедуры снятия коробки передач потребуются последующие инструменты:

набор гаечных ключей, в каком должны являться ключи на «10», «13» не «19»;
употребляются накидные с головками тех же размеров, карданные шарниры с удлинителем, какой будут надеваться головки;

Набор ключей

пассатижи;плоская не крестовая отвертки;пинцет;воронку;емкость для масла;подпорка для
коробки передач;чистые тряпки.

Этапы

Работы начинаются с поднятия капота автомобиля ВАЗ 2107. В первую очередь следует отсоединить минусовую клемму на аккумуляторе. Руководство по снятию и замене панели приборов (торпеды) ВАЗ как снять на ВАЗ 2110, 2111, 2112. Далее снимается панель радиоприемника.
Нажав на рычаг КПП, следует вставить отвертку либо другой подходящий инструмент в отверстие втулки запорного типа, отодвигая ее вниз, вывести из стержневой полости.

Снимаем рукоятку

Затем стержень рычага нужно вытянуть из рычага коробки передач. С помощью пинцета из вытащенного стержня извлекается резиновая демпфера рычага.Воспользовавшись двумя отвертками, следует разжать лепестки самой верхней втулки и снять ее с рычага. Как снять печку на ВАЗ 2110 своими руками. Основные неисправности системы обогрева. коробка передач ваз 2107 Полезные советы при установке печки и запчастей. Затем необходимо снять еще две втулки: нижнюю резиновую (А) и запорную (Б).

Снятие втулок с рычага

Сдвинув обивку на полу, с помощью крестовой отвертки откручивают четыре самореза, удерживающие крышку, прикрывающую отверстие вокруг ручки.Освобожденную крышку снимают вместе с уплотнителем в виде поролона с рычага.

Снимаем крышку с уплотнителем

С помощью отвертки откручивают два болта, которые держат чехол ручника. Как снять сидение на ваз 2114. Теперь чехол можно снять. Подход сборки и разборки коробки передач Ваз 2104-2105-2107. Промойте коробку передач и установите ее на стенде. Далее следует окрутить все болты на полу, которыми прикручен коврик в передней части автомобиля.Отодвинув передние сиденья до упора назад, следует открутить болты, удерживающие крепления салазок, по которым двигаются сиденья в автомобиле ВАЗ 2107. Затем надо снять металлические накладки на порогах обеих дверей, открутив по четыре болта с каждой стороны.Когда будут откручены все болты, нужно свернуть коврик, надеть кольцо, которое находится в коврике, на кулису. Открутив два болта, удерживающих крышку кулисы, необходимо снять ее с посадочного места.Затем следует снятие шланга, через который поступает теплый воздух в воздушный фильтр.Далее необходимо снять приемную трубу системы выпуска газов.Открутив гаечным ключом все болты, удерживающие стартер на картере сцепления, следует стартер сдвинуть вперед.Отвернув пробку на сливном отверстии картера сцепления, необходимо слить все масло, находящееся в нем, в приготовленную емкость.Далее с машины снимается глушитель, отсоединяется муфта кардана от фланца коробки.На следующем этапе нужно отсоединить выключатель от фонарей заднего хода, расположенный с правой стороны коробки.С помощью пассатижей или руками следует ослабить гайку, удерживающую трос спидометра, а затем отсоединить кончик троса от редуктора.

Отсоединяем трос от редуктора

Далее снимают рабочий цилиндр сцепления, оставляя на нем шланг.На следующем этапе с помощью торцевого ключа на 10 откручивают болты на крышке картера сцепления (четыре на первых моделях ВАЗ 2107, на более поздних – два), чтобы ее снять.Потом необходимо снять карданную передачу, открутить две гайки, с помощью которых крепится поперечина к кузову ВАЗ 2107.Так как КПП весомая, под нее необходимо подставить приготовленную надежную подпорку.

Устанавливаем надежную подпорку Используя торцовый ключ на 19, необходимо открутить четыре болта, благодаря которым картер сцепления крепится к блоку цилиндров.

Откручиваем гайки крепления КПП к картеру сцепления

Далее следует отодвинуть картер от блока цилиндров, вставив в пространство между этими комплектующими отвертку. Таким способом картер сцепления снимают с направляющих втулок.Чтобы освободить вал, надо сместить коробку передач назад и держать ее в таком положении пока не будет выведен первичный вал из ступицы ведомого диска. Одновременно следует первичный вал впрессовывать из внутреннего кольца подшипника.

Сдвигаем коробку назад

На завершающем этапе производится снятие КПП.

Как снять коробку (КПП) ВАЗ-классика

Как снять коробку

автомобилей
ВАЗ
-2101-
2107
,подробно. группа онтакте: группа в .

«Классика снятия КПП на автомобиле ВАЗ»

Это видео о том, как снять коробку переключения передач своими руками на автомобиле ВАЗ.

Источник: https://vivauto.ru/kak-snjat-korobku-peredach-na-vaz-2107/

Как Снять Двигатель С Ваз 2106

Как снять двигатель ВАЗ?

И так начнём, как снять двигатель ВАЗ? В первую очередь, давайте определимся, зачем снимать двигатель из автомобиля. Обычно это делается при капитальном ремонте, повреждении деталей кривошипно шатунного механизма и других неисправностей при которых нужно вынимать двигатель.

Для работы нам понадобится профессиональный инструмент и подъёмное средство для извлечения двигателя из моторного отсека. Если последнего нет, тогда пригласите своих товарищей помочь вам снять двигатель ВАЗ.

С начала аккуратно снимаем капот. Что бы с экономить время и нервы при его установке и последующей регулировке, надо пометить места к которым прикручиваются навесы, для этого возьмите чёрный маркер и по периметру навеса проведите чёрную полосу.

После нанесения меток придерживая капот снимаем пружину и откручиваем его.

Теперь нам понадобится пара одеял или покрывал. Этими одеялами накрываем передние крылья, что бы не повредить краску.

Теперь приступаем к работе. Первое что нужно сделать, это слить охлаждающую жидкость. Если залита вода, то просто сливаем её в ёмкость и выносим на улицу, а если антифриз или тосол, то нужно взять не большую лейку со шлангом и канистру. откручиваем пробку в блоке цилиндров и сливаем жидкость.

Из радиатора лучше не сливать, там всегда забитый кран и попытки открутить его приводят к повреждению радиатора, так что лучше не трогать. Остальную жидкость сольём открутив нижний патрубок радиатора. Слив жидкость, откручиваем патрубки и снимаем радиатор.

Далее снимаем электрические провода от трамблёра, с датчика масла, с датчика температуры охлаждающей жидкости и от карбюратора (если такие имеются).

Воспользовавшись отвёрткой, отпускаем хомут и снимает шланг подачи топлива. Его обязательно задираем вверх.

Обзор, как снять двигатель ваз 2106

на слова поясняю, если есть вопросы, спрашивайте всем отвечу Подпишитесь на канал пожалуйста !!! Нужно 100

ЭТО ИНТЕРЕСНО: Шкода йети не заводится в мороз

Теория ДВС: Как снять двигатель?

Лекции на тему «Теория ДВС» Группа «Теория ДВС» ВКонтакте: .

Переходим на другую сторону моторного отсека и откручиваем приёмную трубу от выхлопного коллектора.

Будьте осторожны, гайки, которыми прикручена приёмная труба, изготовлены из мягкого сплава (латунь) и чрезмерное усилие может повредить грани. Так-же будьте внимательны если стоят обычные металлические гайки, они могут прикипеть к шпилькам и при откручивании можно сломать шпильку. Восстановление очень нервное:)

Отсоединив клеммы от аккумулятора снимаем стартер. Для этого берём ключик на 13ть и откручиваем три болта. И вынимаем сам стартер.

Далее отсоединяем электрические провода от генератора и для удобства можно снять корпус воздушного фильтра.

Теперь что бы снять двигатель ВАЗ, нам нужно открутить его от коробки передач. Верхние два болта отлично откручиваются китайскими накидными отогнутыми в сторону ключами. Откручиваем два верхних болта.

Вооружаемся отвёрткой и отпускаем хомуты на патрубках радиатора печки, а так-же снимаем тягу педали акселератора.

Отсоединяем трос подсоса от карбюратора и опускаемся в смотровую яму.

Первым делом снимаем рабочий цилиндр сцепления. Снимаем пружину и ключом на 13ть отворачиваем два болта. Посте отводите его в сторону что бы не мешал. Внимание. на нажмите случайно на педаль сцепления, иначе нужно будет ещё и рабочий цилиндр перебирать.

Теперь осталось открутить нижние два болта которые крепят коробку передач к двигателю.

Далее нам нужно открутить четыре маленьких болтика, которые держат защитный кожух.

Вот, мы подошли к завершающему этапу как снять двигатель ВАЗ. После проделанных выше операций нам осталось открутить двигатель от опорных подушек. Воспользовавшись головкой на 17ть откручиваем гайки с обеих подушек.

Подставляем домкрат под коробку передач и немного поднимаем, что бы крепления двигателя вышли из шпилек опорных подушек.

Зацепляем двигатель ремнями и талькой не много приподнимаем. Ставим коробку на первую передачу и вышатываем двигатель из направляющих. Как только двигатель сойдёт снимаем его.

Далее отправляем двигатель на мойку и последующий ремонт.

Ну вот пожалуй и всё, здесь мы показали как снять двигатель ВАЗ.

Как снять двигатель ВАЗ
Разборка двигателя ВАЗ. Часть 1
Разборка двигателя ВАЗ. Часть 2
Разборка двигателя ВАЗ. Часть 3
Замена прокладки головки блока цилиндров ВАЗ 2109
Замена воздушного фильтра на автомобилях ВАЗ
Замена прокладки гбц ВАЗ 2106-07
Замена помпы ВАЗ 2109

Источник: https://5net.ru/kak-snjat-dvigatel-s-vaz-2106/

Снятие Коробки Передач Ваз 2106

11.6. Снятие и установка коробки передач на автомобиле с двигателем ВАЗ-2106

Работу выполняем на смотровой канаве или подъемнике.

Коробку с автомобиля, снаряженного движком ВАЗ-2106, можно снять только совместно с картером сцепления и проставкой (см. «Описание конструкции» ). Если коробку передач не подразумевается разбирать, то сливать масло из ее картера не непременно. В данном случае снятую коробку нельзя устанавливать вертикально картером сцепления вниз, чтоб масло не вытекало из вентиляционного отверстия первичного вала.

Отсоединяем «минусовый» провод от аккумуляторной батареи.

В салоне снимаем кожух пола (см. «Снятие кожуха пола») и воздуховод подачи воздуха в заднюю часть салона (см. «Снятие воздуховода подачи воздуха в заднюю часть салона» ).

Дальнейшие операции выполняем под автомобилем.

Отсоединяем провода от выключателя фонарей заднего хода (см. «Замена выключателя фонарей заднего хода» ).

Отсоединяем от привода спидометра гибкий вал (см. «Снятие гибкого вала привода спидометра» ).

Отворачиваем болты крепления рабочего цилиндра гидропривода сцепления (см. «Снятие рабочего цилиндра сцепления на автомобиле с двигателем ВАЗ-2106») и отводим цилиндр вперед, не разъединяя гидропривода. Отворачиваем болты крепления стартера к картеру сцепления (см. «Снятие и разборка стартера 421.3708» ).

Предварительные меры

Прежде чем приступать к выполнению ремонта, понадобится проделать некоторые подготовительные меры, а именно:

Слить масло из КПП, так как при ремонте его в любом случае сливать
Отсоединить один конец карданного вала от коробки передач
Отсоединить трос привода спидометра а также провод питания лягушки заднего хода
Изнутри салона открутить пластиковую черную накладку под рычагом КПП, а также снять рычаг — крайне желательно

Как снять коробку (КПП) ВАЗ-классика

Коробка перемены передач (КПП) – один из важнейших узлов автомобиля. От него зависят ходовые характеристики машины. Владельцам отечественных автомобилей (классики) немного легче, чем остальным автолюбителям, они могут ремонтировать и обслуживать КПП своих автомобилей самостоятельно. А тем, кто не имеет опыта подобных работ, мы приготовили специальную статью, которая поможет им в этом «нелегком деле».

Порядок выполнения работ по снятию коробки передач

Итак, установив автомобиль на яме или эстакаде, приступим. Первое, что делаем, это снимаем карданный вал.

Второе, это снимаем некоторые элементы выпускной системы (глушитель, «штаны» и т д).

Можно, конечно только отсоединить «штаны» от резонатора, но, если работы проводятся без помощников, то будет не особо удобно.

Следующий шаг — снятие рабочего цилиндра КПП (его тоже удобно снимать из ямы).

Цилиндр легко откручивается накидным ключом на 13, выкрутить требуется два болта. Регулировка зазора при этом не нарушается. Следующим «идет» процесс откручивания болта крепления провода массы.

Открутив рабочий цилиндр сцепления и провод массы, убираем их в сторону, чтобы они нам не мешали. Полностью их убирать не нужно, просто закрепить в стороне. Затем снимаем «фишки» клемм выключателя фонаря заднего хода.

Осталось отсоединить тросик спидометра, который закреплен на КПП.

Не стоит забывать о щитке картера сцепления, он прикручен четырьмя болтами (у некоторых их осталось только по два).

Пока работы, проводимые из ямы, можно считать законченными, переходим наверх. Приступаем к разборке рычага переключения передач коробки, делается это из салона. Снимаем декоративный чехол и резиновый уплотнитель.

После этого «сдергивается» сам рычаг с кулисы. Для этого подденем капроновое кольцо каким-либо острым предметом.

После снятия рычага на кулисе останутся резиновые уплотнители и капроновые фиксаторы, их лучше заменить на новые, предварительно купив ремкомплект кулисы.

После завершения «верхних» подготовительных работ, снова спускаемся в яму, нам предстоит осуществить основную часть работ – освободить коробку от основных креплений – это четыре болта, которые крепят «колокол» КПП к двигателю (первая точка крепления).

Нижние болты откручиваются легко, их срываем накидным ключом. А вот верхние болты более «проблематичные». Для их откручивания лучше воспользоваться воротком с головкой ну или помучится обычным накидным, но его нужно заводить сверху.

Важно! Перед снятием КПП кулису установим на 5-ю передачу. Если коробка 4-х ступенчатая, то на 3-ю. Иначе будет неудобно снимать КПП.

https://www.youtube.com/watch?v=TfGUjY__iVY

Теперь освобождаем КПП от второй точки крепления, это задняя ее опора, так называемая «ласточка».

Держатся они на гайках на 13, которые предварительно смазываем WD-40, так как они часто закисают, и их можно сорвать.

После проведения всех этих процедур внимательно осматриваем «колокол» коробки. Нужно это, чтобы убедиться в том, что мы отключили все провода и открутили болты и приводы.

Совет! Если стоит защита двигателя, то между ней и поддоном картера желательно проложить деревянный брусок. Это поможет удержать двигатель в исходном положении, что упростит в будущем присоединение коробки к мотору.

Теперь приступаем непосредственно к снятию коробки. Надежно взявшись руками за корпус КПП и чуть приопустив ее заднюю часть, чтобы вывести кулису, перемещаем коробку назад, снимая ее со шлицов.

Не стоит забывать, что коробка, агрегат нелегкий, и лучше пригласить для снятия помощника. Установка происходит в обратном порядке. Совет! Перед установкой КПП почистите резьбовые соединения и смажьте шлицы вала, это облегчит установку и крепеж КПП.

Ещё кое-что полезное для Вас:

Тюнинг рычага

Рычаг скоростей расположен на «семерке» несколько неудачно, некоторые считают, что он длинноват, другие далеко тянуться и общее замечание при включении задней скорости к основным добавляется, что бьемся рукой о коленку пассажира.

Некоторые подбирают подходящие по размеру рычаги от иномарок и закрепляют их. Второе, и самое простое, при самостоятельной модернизация рукоятки, это просто сделать ее покороче. Для этого стержень рычага отпиливают на 5 — 7 см длины и заново нарезают резьбу.

Самый радикальны способ тюнинга, это перенос рычага ближе к водителю и уменьшение его хода при переключении передач. Выглядит, при доводке до логичного конца, солидно.

Более подробно о такой процедуре прочитайте на сайте.

Приведенный тюнинг рычага делает уникальным салон вашей машины, но не забывайте о безопасности вождения ведь приведенные примеры имеют свои плюсы и минусы и делать их или нет решать Вам.
