Считается, что наиболее часто меняемым элементом в любом автомобиле является предохранитель – маленькая запчасть, которая нередко становиться причиной большой проблемы – неработающей электрики. Если пропала подсветка приборной панели, скорее всего, сгорел предохранитель подсветки приборов ВАЗ 2114, и если заменить этот элемент, вполне возможно, что никакие другие манипуляции уже не потребуются. То же самое – если перестали греться сиденья (а сейчас, когда погода отнюдь не радует, это особенно актуально), скорее всего, следует заменить предохранитель подогрева сидений ВАЗ 2114, чтобы ликвидировать проблему.
Фото: Предохранители на Ваз 2114 и их описание
Итак, отчего горят предохранители ВАЗ 2114? Как и в любых других автомобилях, главная причина – скачки напряжения, на которые предохранитель, а точнее, его легкоплавкий элемент, реагирует однозначно – расплавляется, прерывая сеть. Иногда причиной скачков напряжения являются конструктивные недостатки самого автомобиля, однако нередко таковой является и нарушение правил эксплуатации, допускаемое самим водителем.
Один из наиболее часто перегорающих предохранителей – это предохранитель на прикуриватель ВАЗ 2114. Причина перегорания банальна: при всём разнообразии дополнительного оборудования, которое может быть подключено к автомобилю через прикуриватель, далеко не всё оно имеет одинаковую мощность. Превышение же допустимого напряжения вызывает перегорание предохранителя, так что взаимосвязь проста и очевидна. Если же у вас случилась такая неприятность – заглядываем в первую очередь в схему предохранителей ВАЗ 2114, чтобы разобраться, где именно находится предохранитель, отвечающий именно за прикуриватель (или другой важный для вас узел). Найти эту схему можно как в руководстве пользователя, либо, если руководством вы не пользуетесь, то на специализированных сайтах в интернете.
В ВАЗ 2114 имеются два блока предохранителей: под капотом, рядом с левым стаканом, и под центральной торпедой, с доступом из салона со стороны пассажира. Получить доступ к любому из них можно, используя обычную отвёртку. Для замены самих предохранителей, в свою очередь, используется пинцет, который хранится непосредственно в монтажном блоке. Там же предусмотрено место и для запасных предохранителей, на случай непредвиденной ситуации непосредственно на дороге.
Почему не работает печка на Ваз 2114? Такой вопрос задают себе многие автовладельцы. И как сделать тепло в ВАЗ 2114?
К сожалению, отопительная система отечественного автопрома пока что оставляет желать лучшего. Особенно актуален этот вопрос в зимний период. Ведь мерзнуть – это не то чтобы неприятно, а вредно, даже опасно для здоровья. И здесь речь не только о переохлаждении водителя, с этим и так все понятно. Стекла при неисправной отопительной системе быстро замерзают, покрываются инеем и льдом. Видимость на дороге для водителя в таких условиях ничтожна.
Чтобы выяснить почему не работает печка на ВАЗ 2114 нужно первым делом разобраться в том, как устроена печка на ВАЗ 2114.
Отопление в салоне ВАЗ 2114 устроено по классическому принципу линейки самарских авто.
Из чего состоит отопительная система
- Краник.
- Радиатор.
- Вентилятор.
- Специальный резистор, контролирующий мощность работы мотора вентилятора.
- Заслонки, через которые в салон подается воздух.
- Переключатель положения оптимальной мощности.
При исправной работе системы в радиатор печки поступает охлаждающая жидкость через кран отопителя. Температуру поступающего в салон воздуха водитель контролирует самостоятельно, когда открывает – закрывает этот самый краник. Тепло создается за счет охлаждающей жидкости, что достигает радиатора. При нагретом двигателе температура охлаждающей жидкости вырастает до отметки в 95 градусов!
Устройство
Если печка вдруг начала дуть холодным воздухом или образовалась течь, необходимо сразу же приступать к работе по обнаружению и исправлению поломки. Но чтобы понимать суть профилактики и ремонта, для начала следует разобраться в устройстве этого узла.
Обогреватель салона включает в себя следующие элементы:
- Радиатор;
- Специальные патрубки, по которым циркулирует жидкость;
- Кран регулировки уровня циркуляции жидкости;
- Заслонки для контроля потоков воздуха;
- Воздуховоды;
- Электрический вентилятор.
Если каждый из агрегатов работает исправно, тогда потоки горячего воздуха будут беспрепятственно перемещаться по системе, выходить в салон и дуть в том направлении, которое было задано водителем.
Из-за чего возникают поломки отопительной системы
Перегоревший предохранитель
Казалось бы, примитивная неисправность – всего лишь следует заменить его на новый. Однако у этой проблемы есть «второе дно». Предохранитель, однозначно, испортился по вине короткого замыкания в системе. Его впоследствии обязательно нужно будет найти.
Немного о предохранителях
Всего в автомобиле находится 2 блока предохранителей: первый у левого стана под капотом, второй в салоне под панелью. Оба этих устройства влияют на работу определенных приборов.
Какой именно предохранитель неисправен покажет неработающий прибор, например, стеклоочиститель. Чтобы добраться до неисправных предохранителей, нужно снять крышку блока, одновременно нажав на специальную защелку.
Как мы знаем, предохранителей два, и только один из них неисправен. При хорошем зрении внимательный водитель может запросто отличить перегоревшую деталь от целой. В сердцевине детали на перегоревшем предохранителе линия контакта будет прервана, а у соседней, исправной детали, она будет непрерывна. Если же навскидку определить не получается, то можно оставить предохранитель на месте и при этом включить неработающую цепь, например, габариты. Если с одной стороны напряжение есть, а с другой нет – предохранитель неисправен, он сгорел.
Если предохранители горят часто, стоит обратить внимание на проводку. Скорее всего, с ней серьезные проблемы и пора обращаться в толковый сервис.
Но в нашем случае с неисправной печкой подвести может только один предохранитель – это F7. Именно он закреплен за отопительной системой. Его сила 40 А (ампер). F7 отвечает:
- за вентилятор печки;
- прикуриватель;
- подачу тепла к заднему стеклу;
- свет в отделении бардачка;
- омыватель фар (электродвигатель).
Неисправный предохранитель даст сбой в работе печи, и всех вышеперечисленных систем.
Контакт от монтажного блока
Также популярная причина из-за чего отказала печка на ВАЗ 2114. Там может находиться неисправный провод. В этой ситуации следует немного и аккуратно подвигать пучок контактов.
Реле зажигания
Оно также может воспрепятствовать исправной работе отопления в салоне автомобиля. При неисправности реле подлежит замене. Оно расположено на центральной консоли.
Реле зажигания ВАЗ 2114
Первая и вторая позиция
Если печка не работает на ВАЗ 2114 при первом и втором положении переключателя, водителю придется долго ездить в своем авто без отопления, прежде чем в салон начнет поступать долгожданное тепло. Отопительная система устроена таким образом: на первом и втором положении электроимпульс к вентилятору идет от резистора, в третьем положении электричество идет напрямую.
Что это за деталь, и какие с ней бывают неполадки?
Отопительной системе автомобиля дополнительный резистор обеспечивает наилучшую скорость. Он имеет две спирали сопротивления и два режима работы. При запуске первого режима электрический импульс идет через две спирали, а при втором режиме – по спирали сопротивления. Искать неисправный резистор следует у педали газа. Ремонт для резистора событие редкое. Он имеет смысл, если обгорели контакты. Вторая поправимая неисправность – расплавленная колодка, та, что на три наконечника. Ее нужно сменить новой. В розничной продаже они есть.
Местонахождение релейного блока
Для начала нужно определить, где находится реле вентилятора охлаждения. Оно расположено в дополнительном монтажном блоке. На фото вы можете увидеть его местонахождение.
Обратите внимание, что в некоторых случаях положение и порядок может слегка меняться, поэтому рекомендуется ориентироваться по косвенным признакам:
- Для начала найдите главное реле. Оно всегда размещается в самом низу.
- Теперь осмотрите его и найдите тонкий розовый провод с черной полоской. Он идет через 85-й контакт.
- «Идя» по нему, вы найдете реле вентилятора на 2114. Там же на ВАЗ находится предохранитель вентилятора охлаждения.
Будьте внимательны, т.к. через 87-й контакт идет бледно-красный провод с черной полоской и их легко перепутать.
Нужный вам проводок отмечен на фотографии.
Мелкие неприятности
И последняя неприятность, с которой может столкнуться автовладелец – неправильная подача в салон воздушных масс. К счастью регулировка и ремонт заслонок – процедура простая! Нужно взять пассатижи и выгнуть тросик у заслонки под водительским рулем. Тогда заслонка снова будет плотно закрывать воздуховод и проблема решена.
Многие автомобилисты сталкивались с тем, что на ВАЗ-2114 переставал работать вентилятор печки. Причин возникновения этого эффекта достаточно много, и могут они возникать в любое время. Итак, в этой статье, рассмотрим, причины, по которым может не работать вентилятор отопителя, а также методы устранения.
На видео ниже рассмотрен процесс поиска неисправности и ремонт в ситуации когда не работает вентилятор печки:
Возможные причины неисправности вентилятора печки на ВАЗ-2114

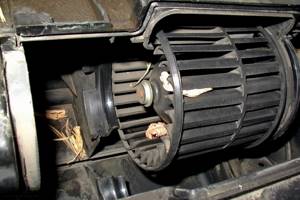

Вентилятор отопителя установленный на автомобиль
Прежде чем устранять неисправность, которая возникла необходимо установить причины возникновения.
Так, согласно опыту многих автомобилистов, самыми распространенными причинами являются:
- Сгорание предохранителя.
- Выход из строя контактной группы.
- Поломка реле.
- Резистор.
- Переключатель.
- Сгорел моторчик вентилятора.
Теперь, когда причины рассмотрены, можно переходить непосредственно к методам устранения.
Методы устранения
Многие автомобилисты думают, что поломка вентилятора отопителя связана только с предохранителем или сгоранием моторчика, который его крутит, но это далеко не так. Рассмотрим, все возможные причины более детально.
Сгорание предохранителя
Монтажный блок предохранителей, где установленный предохранитель вентилятора отопителя
Самой распространенной причиной всех бед автоэлектрики считаются предохранители, которые выходят из строя.
Так, и в случае с вентилятором, первым делом необходимо посмотреть целостность плавкого предохранителя. Если он перегорел, то его необходимо заменить на новый. Если это не помогло, то нужно искать причину в другом месте.
Предохранитель вентилятора печки на схеме отмечен стрелочкой
Найти предохранитель можно в монтажном блоке под маркировкой F7 .
Поскольку вентилятор требует большое потребление энергии, то номинальный ток составляет 20А , поэтому предохранитель необходимо ставить не меньше этого показателя.
Выход из строя контактной группы
Еще одна причина, которая достаточно часто встречается у автомобилей – окисление контактной группы. Для устранения этой неисправности необходимо прочистить контактные соединения или просто их пошевелить.
Так как монтажный блок находится под капотом, и в него может попадать вода, то необходимо его защитить от влаги. Можно это сделать таким вот нехитрым способом.
Нередко случалось такое, что приходилось менять сами соединения и разъемы, поскольку они выходили из строя, и вследствие коррозии разрушали полностью.
Поломка реле
Блок реле на автомобиле
Поломка реле вызовет кратковременные включения вентилятора печки.
Иногда, как показывает практика, он может включаться не с первого раза, или только при нагретом силовом агрегате. Метод устранения довольно простой – замена реле . Найти его можно под панель приборов автомобиля.
Резистор
Процесс демонтажа резистора отопителя
Неисправность резистора проявляется тогда, когда печка работает только в крайнем правом положении.
В данном случае, питание не будет подаваться, а только в правом положении оно подается напрямую, минуя все остальные элементы. Поэтому, для устранения неисправности необходимо заменить деталь, которая вышла из строя.
Переключатель
Довольно частой неисправностью считается выход из строя переключателя или просто поломка контактных соединений.
Конечно, не рекомендуется проводить ремонтные операции, поскольку неправильное восстановление элемента, особенно в части электрики, может привести к тому, что сломаются остальные. Так, что завод изготовитель, что автолюбители с опытом ремонта своими руками рекомендуют заменять блок управления отопителем полностью в сборе.
Выводы
Причины не работающего вентилятора отопителя ВАЗ-2114 довольно просты и их устранением может заняться даже начинающий автомобилист. Конечно, в 50% случаев, все неисправности завязаны на предохранителе, замена которого нормализует работу. Но, если причины достаточно сложны и автолюбитель не способен самостоятельно справиться с ними, необходимо обратиться в автосервис, где все отремонтируют дешево и качественно.
Добрый вечер всем автолюбителям,все прочитал все знакомо но,у меня причина такая,что предохранитель горит в том случае когда резко топаю по педали газа,когда еду в спокойном режиме печка работает и пред не горит.Если кто сталкивался, подскажите пожалуйста в чем может быть причина?
Предохранитель на 20 ставь
Спасибо большое за детальную информацию! Починил печку за пару часов. Причиной явилось неисправность контактной группы. Сэкономил хорошую сумму)))
у меня ВАЗ 21014 — вентилятор печки начал выёживаться, включался только если я проехал какоето время, так было 3 недели, потом перестал включаться вовсе.я проверил реле и резистор и предохранители но все это зря…. потом решил сделать так- поднял копот снял фильтр и кожух на маторчике печки -оголил маленькими надрезами провода идущие к вентилятору прозвонил -ток идет… при включении вентиля а а он не работает… достал я этот вентиль покрутив его боком вверх и выталкал к правому крылу машины там шире и он вылез(провода я отрезал т.к. впадлу лезть из нутри отсоединять в резинку потом засовывать снова неохота мучиться с попаданием…. разобрал сие чудо на столе лежали заранее подготовленные щетки- но увы на якоре моторчика медные контакты соприкосновения с щетками были стерты до конца в двух местах…появилась мертвая точка…. замечу что запас у щеток еще был нормальный.машине 7 лет, вентилятор работал всегда и постоянно- летом на холод зимой на тепло….. короче если не работает моторчик то лучше сразу купить новый……. подшипник я не обнаружил, там стоит бронзолка со стороны щеток, а к другой стороне я так понял не сломав не доберешься….. . новый моторчик стоит 650 руб. надо ехать покупать и заталкивать из под капота….. провода оккуратно соеденю зажимом и заизолирую. теперь мне понятно почему эти моторчики не ремонтируют , а советуют менять на новый сразу.
нету не какого реле печки на ваз 2114,есть реле зажигания ,на предохранителе F7 сидит куча потребителей ,отдельно на печку нет предохранителя ,не работает она только тогда когда сгорел моторчик или переключатель,сломался ,либо масса отгорает
Всех приветствую, посоветуйте что проверить, во время движения включил пчку на полную мощность, а после она перестала работать, предохранитель целый, реле зажигания исправна, может у кого было такое? А то пол машины разбирать не хочется, да и мароз на улице — 30
замыкал пляс с минусом под рулём в проводки печки и печка начинала работать
Методы профилактики
Чтобы не сталкиваться регулярно с поломками системы обогрева салона, не менять патрубки, вентиляторы, краны и моторчики, есть два актуальных решения.
- Приобрести другой автомобиль, печка которого работает эффективно и надежно.
- Проводить элементарные меры профилактики, за счет которых отопление вашего ВАЗ 2114 всегда будет работать хорошо.
Давайте детальнее ознакомимся, что собой представляет профилактика.
| Мера профилактики | Что она дает |
| Периодический разбор узла и очистка | Не будет скапливаться грязь, радиатор не забьется, патрубки не сломаются и не утратят свою пропускную способность |
| Своевременная замена салонного фильтра | Забитый фильтр способствует задержке потоков теплого воздуха, плюс радиатор покрывается грязью. Меняя элемент вовремя, вы продлите срок службы системы |
| Использование свежего антифриза | Меняйте его согласно рекомендациям завода, доливайте по мере необходимости. Это обеспечит качественную поставку воздуха через термостат в радиатор |
| Герметично фиксируйте краник и радиатор | Снижает скорость износа системы, способствует эффективной работе |
Об исправном и эффективном функционировании обогревателя салона вашего автомобиля будет свидетельствовать бесшумная и четкая работа вентилятора, а также постоянный поток теплого воздуха из воздуховодов.
Наступают холода, потому самое время удостовериться, что печка работает правильно и надежно.
