Тахометр 2106 подключаем к инжектору. Тахометр РАБОТАЕТ!

Неисправности тахометра

Несмотря на то что тахометр ТХ-193 считается довольно надёжным, неисправности бывают и у него. Их признаками являются:

• отсутствие реакции стрелки на изменение количества оборотов двигателя;
• хаотическое движение стрелки вверх-вниз, независимо от режима работы двигателя;
• явное занижение или завышение показаний.

О каких же поломках свидетельствуют перечисленные признаки?

Стрелка не реагирует на измерение количества оборотов

Обычно, отсутствие реакции стрелки связано с нарушением контакта в разъёмах основных проводов его подключения, или же повреждением проводки цепи. Первым делом следует:

1. Осмотреть крепление проводника в изоляции коричневого цвета к выводу «К» на катушке зажигания. При выявлении плохого контакта, следов окисления, подгорания провода или вывода, устранить проблему путём зачистки проблемных участков, обработки их антикоррозионной жидкостью, подтягивания гайки крепления.
2. Проверить надёжность соединения чёрно-белого провода с «массой» автомобиля. В случае обнаружения нарушения контакта, зачистить провод и поверхность, к которой он крепится.
3. При помощи тестера определить, поступает ли напряжение при включённом зажигании на красный провод. Если напряжения нет, проверить исправность предохранителя F-9, отвечающего за целостность цепи панели приборов, а также состояние контактов замка зажигания.
4. Разобрать панель приборов и проверить соединения контактов в колодке жгута проводов тахометра. «Прозвонить» тестером все провода, идущие к прибору.

Видео: стрелка тахометра не реагирует на обороты двигателя

Стрелка тахометра хаотично скачет

Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:

• отсутствие хорошего контакта на минусовой клемме аккумулятора;
• окисление или подгорание коричневого провода на катушке зажигания;
• подгорание или износ контактов крышки распределителя зажигания, или бегунка;
• износ подшипника вала трамблёра;
• замыкание красного провода, питающего прибор, на «массу» автомобиля;
• неисправность датчика положения коленчатого вала (для инжекторных двигателей).

Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала.

Видео: скачки стрелки тахометра

Тахометр занижает или завышает показания

Если прибор откровенно врёт, то проблема, скорее всего, кроется в системе зажигания. Иными словами, показывает он правильно, вот только количество импульсов, создаваемых прерывателем за один оборот вала распределителя больше или меньше четырёх. При неправильных показаниях тахометра, обычно, наблюдается ухудшение работы двигателя. При этом могут плавать обороты, периодически появляются пропуски зажигания, что сопровождается троением двигателя, выхлопом белого или сизого цвета.

Неисправность в таком случае следует искать в прерывателе, вернее, в его контактной группе или конденсаторе. Для устранения подобной неисправности необходимо:

1. Разобрать распределитель зажигания.
2. Проверить состояние контактов прерывателя.
3. Зачистить контакты.
4. Произвести регулировку зазоров между контактами.
5. Проверить исправность конденсатора, установленного в прерывателе.
6. Проверить исправность датчика положения коленвала. В случае неисправности — заменить его.

Однако причина может быть и в самом тахометре. Случаются неисправности, связанные с деталями электронной платы, а также с обмоткой миллиамперметра. Здесь без познаний в электронике не обойтись.

Несовместимость тахометра ТХ-193 с бесконтактной системой зажигания

Старые модели приборов марки ТХ-193 предназначены исключительно для контактной системы зажигания. Все владельцы «шестёрок», которые самостоятельно переоборудовали свои машины под бесконтактную систему, сталкивались после этого с проблемами в работе тахометра. Все дело в разной форме электрических импульсов, поступающих на прибор с прерывателя (в контактной системе) и коммутатора (в бесконтактной системе). Самым простым способом решения такой проблемы является установка конденсатора в разрез того самого коричневого провода, идущего с прерывателя. Но здесь требуется опытным путём подобрать нужную ёмкость. В противном случае тахометр будет врать. Так что, если у вас нет желания заниматься подобными экспериментами, просто купите прибор для бесконтактной системы зажигания.

Почему прыгает тахометр ВАЗ

Очень часто случается такое, что стрелка начинает дергаться. Если автомобиль инжекторный, то поиск неисправности заключается в том, чтобы подключить диагностический сканер и проверить системы двигателя. Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:

1. отсутствие хорошего контакта на минусовой клемме аккумулятора;
2. окисление или подгорание коричневого провода на катушке зажигания;
3. подгорание или износ контактов крышки распределителя зажигания, или бегунка;
4. износ подшипника вала трамблёра;
5. замыкание красного провода, питающего прибор, на «массу» автомобиля;
6. неисправность датчика положения коленчатого вала (для инжекторных двигателей).

Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала.

Ещё скачок может быть обусловлен неработоспособностью конденсатора, расположенном в нижней части прерывателя. Конденсатор может быть пробитым либо его контакт очень слабый.

Неисправности тахометра — поиск причины своими руками

Первая помощь, если не работает тахометр на ваз 2107 с инжекторным и карбюраторным двигателем
Произвести замеры лучше мультиметром. Для эксплуатации необходимо умение им пользоваться. “Тестер” дает возможность измерить питание, “массу” и “прозвонить” основной провод на обрыв.

Замеры питания проводят на режиме постоянного тока (выберите диапазон в пределах 20 Вольт). При этом “-” есть всегда, “+” — проявляется после активации зажигания. В идеале сигнальный провод показывает импульсы при вращающемся коленвале.

Обрывы ищут устанавливая на мультиметре функцию омметра. Если проблема в контактах, пошевелите жгут/разъем.

Неправильно работает тахометр? Иногда это связано с конструктивными дефектами авто. Например, бывает так: работа генератора, когда ток на обмотке возбуждения регулируется переменным напряжением, сопровождается “вибрацией” стрелки (характерно для старых автомобилей “ВАЗ”). Исправить этот дефект можно изменив схему подключения или обновив приборную панель.

Разновидности

Выпускаемые на рынок тахометры отличаются друг от друга по конструкции и способу:

• установки и подключения;
• принципу функционирования.

Также для инжекторных и карбюраторных двигателей выпускаются специальные приборы – они не взаимозаменяемы. Для ВАЗ-2105 обычно выбирается выносной прибор, так как в панели этого автомобиля нет места для штатного.

Существуют также бесконтактные разновидности тахометров. Они вообще не нуждаются в подключении. Необходимо только понимать, что данные девайсы применяются скорее как диагностическое оборудование, помогающее осуществить проверку двигателя и его регулировку. То есть в режиме постоянной фиксации показаний их не используют.

Желающим установить штатное устройство рекомендуем предварительно заменить родную приборную панель на ту, что предназначена для модели ВАЗ-2107. В этом щитке есть гнездо, а значит, и монтаж тахометра на 2105 не вызовет никаких затруднений.

Выносной тип ставится в любом удобном месте – в комплекте с ним идет специальная ножка-опора. Вместо нее допустимо использовать двусторонний скотч. Самый дешевый вариант – именно штатные.

Монтаж на машину, имеющую карбюратор

Почему не работает панель приборов ваз-2115: ремонт

Прежде чем подключать тахометр, его необходимо установить на выбранное для него место. Так вы сможете сразу увидеть, какой длины провода вам потребуются. Затем минусовой кабель подсоединяется к массе. Он, как ранее сообщалось, черно-белый или же полностью угольного цвета.

Коричневый либо красный проводок присоедините к контакту замка зажигания. Посмотрите по схеме, куда приходит плюс от батареи. Если ее нет, то найдите с помощью тестера. Делается это так:

• выставьте мультиметр на 20 В;
• черный щуп поставьте на массу;
• красным поочередно коснитесь всех контактов – на искомом будет 12 вольт.

Последний проводок служит для получения данных о количестве оборотов коленвала 2105. Его цвет не определен, каждый производитель использует свой. Этот кабель в контактной системе зажигания идет на прерыватель трамблера. В ином случае его подключают сразу к коммутатору напряжения. Если тахометр имеет свою подсветку, то его дополнительно подсоединяют к цепи габаритных огней автомобиля.

Если не работает тахометр на ВАЗ

Обычно, отсутствие реакции стрелки связано с нарушением контакта в разъёмах основных проводов его подключения, или же повреждением проводки цепи. Первым делом следует:

• Осмотреть крепление проводника в изоляции коричневого цвета к выводу «К» на катушке зажигания. При выявлении плохого контакта, следов окисления, подгорания провода или вывода, устранить проблему путём зачистки проблемных участков, обработки их антикоррозионной жидкостью, подтягивания гайки крепления.
• Проверить надёжность соединения чёрно-белого провода с «массой» автомобиля. В случае обнаружения нарушения контакта, зачистить провод и поверхность, к которой он крепится.
• При помощи тестера определить, поступает ли напряжение при включённом зажигании на красный провод. Если напряжения нет, проверить исправность предохранителя F-9, отвечающего за целостность цепи панели приборов, а также состояние контактов замка зажигания.
• Разобрать панель приборов и проверить соединения контактов в колодке жгута проводов тахометра. «Прозвонить» тестером все провода, идущие к прибору.

Первой машиной семейства «Жигулей», оснащенным тахометром, явился ВАЗ-2103. «Копейка» и «двойка» такой функции лишены, хотя без проблем существовали и существуют поныне. С какой целью конструкторы решили оборудовать им панель?

Как работает тахометр: принцип, устройство

Почему не работает спидометр на ваз 2110, 2111, 2112

В «шестерке» ТХ-193 включает в себя:

• корпус в виде цилиндра из пластика со стеклодержателем;
• шкалу, поделенную на участки с опасным/безопасным режимом;
• лампу подсвечивания;
• печатную электронную плату;
• миллиамперметр с закрепленной стрелкой на валу.

В основе структуры тахометра ТХ-193 – электромеханика. Работа его налажена посредством замера числа импульсов электротока в исходной (низковольтной) цепи схемы зажигания ВАЗ-2106. Важным моментом является то, что в двигателе «шестерки» за одно вращение вала трамблера, соответствующее 2 оборотам коленвала, в прерывателе контакты замыкаются и размыкаются акурат 4 раза. Данные импульсы снимаются устройством с финального вывода исходной обмотки электротехнического прибора, то есть катушки зажигания. Двигаясь через элементы электронной платы, синусоидоподобный их облик меняется на прямоугольный, обладающий постоянной амплитудой. Так, с платы напряжение идет на обмотку мА (миллиамперметр), и от того, какая частота движения импульсов, снижается либо повышается. Курсор устройства реагирует как раз на данные изменения. Таким образом, чем выше сила тока, соответственно, тем значительнее стрелка отводится вправо и наоборот.

С учетом того, что на ВАЗ-2106 стоят карбюраторные и инжекторные моторы, подключение тахометра отличается. Расскажем об обеих вариациях.

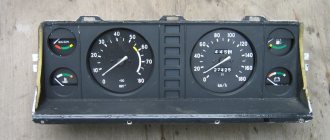

Тахометр ВАЗ 2106

Первым автомобилем из семейства «Жигули», оборудованным тахометром, стал ВАЗ 2103. Ни «копейки», ни «двойки» такого прибора не имели, однако без проблем ездили и ездят по сегодняшний день без него. Зачем же конструкторам понадобилось устанавливать его на панель?

Предназначение тахометра

Тахометр служит для измерения частоты вращения коленчатого вала. По сути, он является счётчиком оборотов, показывая их количество водителю посредством отклонения стрелки шкалы на определённый угол. С его помощью человек, сидящий за рулём, видит, в каком режиме работает силовой агрегат автомобиля, а также, нет ли на него лишней нагрузки. Основываясь на полученной информации водителю легче выбрать правильную передачу. Кроме этого тахометр незаменим при настройке карбюратора. Именно его показатели учитываются при регулировке холостого хода и качества топливной смеси.

Какой тахометр установлен на ВАЗ 2106

«Шестёрки» комплектовались тем же самым тахометром, что и «тройки». Это была модель ТХ-193. Точность, надёжность и великолепный спортивный дизайн сделали из нее своего рода эталон автомобильного прибора. Не удивительно, что сегодня эти тахометры многие владельцы автомобилей устанавливают в качестве дополнительных приборов. Более того, ими оснащают мотоциклетные, и даже лодочные двигатели. Что же касается «Жигулей», то прибор может быть установлен без переделок на такие модели ВАЗ, как 2103, 21032, 2121.

Таблица: основные технические характеристики тахометра ТХ-193

ТХ-193 есть в продаже и сегодня. Стоимость нового прибора в зависимости от производителя варьируется в пределах 890–1200 рублей. Бывший в употреблении тахометр этой модели обойдётся в два раза дешевле.

Устройство и принцип работы тахометра ТХ-193

Тахометр «шестёрки» состоит из:

• пластикового цилиндрического корпуса со стеклодержателем;
• шкалы, разделённой на зоны безопасного и опасных режимов;
• лампы подсветки;
• миллиамперметра, на валу которого закреплена стрелка;
• электронной печатной платы.

Конструкция тахометра ТХ-193 электромеханическая. Принцип его работы построен на измерении количества импульсов электрического тока в первичной (низковольтной) цепи системы зажигания автомобиля. В двигателе ВАЗ 2106 за один оборот вала трамблёра, соответствующий двум вращениям коленчатого вала, контакты в прерывателе замыкаются и размыкаются ровно четыре раза. Эти импульсы снимаются прибором с конечного вывода первичной обмотки катушки зажигания. Проходя через детали электронной платы, их форма из синусоидальной преобразуется в прямоугольную, имеющую постоянную амплитуду. С платы ток поступает на обмотку миллиамперметра, где в зависимости от частоты следования импульсов, увеличивается, или уменьшается. Стрелка прибора реагирует именно на эти изменения. Чем больше сила тока, тем больше стрелка отклоняется право и наоборот.

Электрическая схема подключения тахометра ВАЗ 2106

Учитывая, что ВАЗ 2106 выпускались как с карбюраторными, так и инжекторными двигателями, подключение тахометра у них было разным. Рассмотрим оба варианта.

Подключение тахометра в карбюраторных ВАЗ 2106

Электрическая цепь счётчика оборотов карбюраторной «шестёрки» довольно проста. Сам прибор, имеет три основных провода подключения:

• к плюсовой клемме аккумуляторной батареи через контактную группу замка зажигания (красного цвета);
• к «массе» машины (белый провод с чёрной полосой);
• к выводу «К» на катушке зажигания, соединённого с прерывателем (коричневый).

Также есть дополнительные провода. Они служат для:

• подачи напряжения на лампу подсветки (белый);
• соединения с реле индикатора заряда аккумуляторной батареи (чёрный);
• контакта с прибором датчика давления масла (серый с чёрной полосой).

Провода могут подключаться как при помощи колодки, так и по отдельности, в зависимости от года выпуска прибора и его производителя.

В карбюраторных «шестёрках» с бесконтактным зажиганием схема подключения тахометра аналогична, за исключением того, вывод «К» катушки соединён не с прерывателем, а с контактом «1» коммутатора.

Подключение тахометра в инжекторных ВАЗ 2106

В ВАЗ 2106, оснащённых двигателями с распределённым впрыском схема подключения несколько иная. Там нет ни прерывателя, ни коммутатора, ни катушки зажигания. Прибор получает уже полностью обработанные данные с электронного блока управления двигателя (ЭБУ). Последний, в свою очередь, считывает информацию о количестве оборотов коленчатого вала со специального датчика. Здесь тахометр подключается к цепи питания через замок зажигания, «массе» автомобиля, ЭБУ и датчику положения коленвала.

Разновидности тахометров

В аналоговых приборах используется индукционная магнитная катушка, благодаря которой количество оборотов коленвала показывает стрелка, перемещающаяся по шкале. Данный прибор устанавливается в качестве штатного на большинстве машин. Он имеет почти такие же размеры, что и спидометр и расположен рядом с ним на приборной панели. Такое расположение прибора удобно для водителя, так как он всегда находится перед глазами и дает возможность не отвлекаться от ситуации на дороге.

В цифровых устройствах информация отражается на жидкокристаллическом или диодном дисплее. Количество оборотов передает либо магнитный датчик, фиксирующий прохождения конкретной точки коленвала возле измерительного прибора. Может быть установлен электронный датчик – оптрон. Он генерирует луч света и определяет частоту вращения по его отражению от близкорасположенных предметов. Цифровой прибор полезен при настройке двигатели и операциях с электронными блоками зажигания.

Подключение тахометра 2106 в систему электрооборудования

Вы узнаете, как производить подключение тахометра 2106 правильно. Это один из важнейших элементов, при помощи которого производится контроль работы двигателя внутреннего сгорания. Для новичков он оказывает огромную услугу, так как трогание с места в горку нужно совершать при определенном значении оборотов (так учат в автошколах, причем очень полезные советы дают опытные водители новичкам). Впервые тахометры начали устанавливаться на автомобили ВАЗ 2103 – предшественник знаменитой «шестерки».

Как работает тахометр

А теперь нужно рассмотреть конструкцию, из чего состоит тахометр 2106. Как подключить его правильно будет рассказано в следующей главе нашей статьи. Прибор электромеханического типа, а это значит, что его схема комбинированная – привод стрелки осуществляется при помощи импульсов. Тахометр ВАЗ 2106 производит считывание импульсов, которые возникают в системе зажигания.

Двигатель внутреннего сгорания работает таким образом, что за один оборот коленчатого вала в трамблере контактная группа размыкается и замыкается четыре раза. Отсюда видна логика – прибору нужно сосчитать общее количество импульсов и разделить на четыре. Пожалуй, этого окажется достаточно для понимания принципа работы прибора. А теперь стоит поговорить о том, как выглядит схема тахометра 2106, рассмотреть его подключение к системе зажигания.

Как подключается тахометр

Имеется несколько проводов, при помощи них осуществляется нормальное функционирование прибора. Толстый провод красного цвета соединяется с замком зажигания. А именно – с тем контактом, на котором появляется напряжение при повороте ключа. Белый провод включается в цепь питания подсветки приборной панели.

Не перепутайте, внимательно осматривайте провода, так как имеется еще белый с черной полосой. Он соединяется с «массой». Коричневый провод соединен с катушкой зажигания – с выводом «К+». Именно этот контакт производит считывание импульсов. Провод черного цвета подключается к регулятору напряжения генератора.

Серый с черной полосой провод соединяется с датчиком давления масла. Если вы решили установить тахометр ВАЗ 2106 в копейку, например, то необходимо учесть, что в приборе имеется еще несколько сигнальных ламп. Воспользоваться ими или нет – решать вам. Если есть необходимость только лишь в контроле числа оборотов, то вам потребуется только три провода – для подключения к массе, замку зажигания и катушке.

Если не работает тахометр 2106, то разбирать его практически бессмысленно. Помочь может только полная замена. Вряд ли вы сможете найти обрыв в головке, которая приводит в движение стрелку. Но нарушение целостности проводов подключения тахометра обнаружить можно.

Частые поломки тахометра

В том случае, если прыгает стрелка тахометра ВАЗ 2106, ищите неисправность в конденсаторе. Он находится в нижней части трамблера. Конденсатор либо пробит, либо контакт слабый. Если имеется механическое повреждение тахометра, то проще окажется заменить его новым. Стоит заметить, что прыгает иногда стрелка при высоких оборотах. Чаще всего причиной такого поведения является негодная аккумуляторная батарея.

Если же возникли неполадки с прибором, то вам потребуется знать, как устроена схема тахометра ВАЗ 2106, ведь придется проводить диагностику. Отключите провод от катушки и включите зажигание. Если неполадок нет, то стрелка будет лежать на нуле. Но если же имеется замыкание на кузов, то стрелка отклонится до максимального значения. Если она начнет медленно возвращаться к нулю, то можно сделать вывод о том, что имеется неисправность в конденсаторе трамблера.

Обратите внимание на то, что тахометр ВАЗ 2106 можно установить на инжекторные двигатели, но потребуется сделать небольшую модернизацию. Дело в том, что прибор считывает импульсы с катушки, а в инжекторных моторах работа тахометра осуществляется за счет датчика оборотов коленчатого вала

Поэтому чувствительный элемент необходим совершенно иной. Идеально подойдет замена головки с инжекторной семерки. Правда, работу по замене нужно проводить максимально аккуратно, чтобы не повредить устройство.

Видео: Подключение Тахометра Ваз 2106 На Инжектор

Какой тахометр установлен на ВАЗ 2106

Шестидесятые были обустроены этим же тахометром, что и три. Это была модель TX-193. Точность, надежность и хороший спортивный дизайн сделали его типичным стандартным авто устройством. Не умопомрачительно, что многие тахометры сейчас устанавливают эти тахометры в качестве дополнительных инструментов. Более того, они обустроены мотоциклетными и даже лодочными движками. Что касается «Лады», то устройство можно без конфигураций устанавливать на такие модели ВАЗ, как 2103, 21032, 2121.

Таблица: главные технические свойства тахометра TX-193

TX-193 продается сейчас. Цена нового устройства зависимо от производителя колеблется от 890 до 1200 рублей. Подержанный тахометр этой модели обойдется в два раза дешевле.

Устройство и принцип действия тахометра TX-193

Тахометр «шестерка» состоит из:

Конструкция тахометра TX-193 является электромеханической. Принцип его работы основан на измерении количества импульсов электронного тока в первичной (низковольтной) цепи системы зажигания автомобиля. В движке ВАЗ 2106 за один оборот распределительного вала, что соответствует двум оборотам коленчатого вала, контакты в переключателе замыкаются и размыкаются ровно четыре раза. Эти импульсы снимаются устройством с конечного выхода первичной обмотки катушки зажигания. Проходя через детали электрической платы, их форма меняется от синусоидальной формы к прямоугольной с неизменной амплитудой. С платы ток поступает в обмотку миллиамперметра, где зависимо от частоты импульса он возрастает либо миниатюризируется. Стрелка устройства точно реагирует на эти конфигурации. Чем больше сила тока, тем больше стрелка отклоняется на право и напротив.

Схема подключения тахометра ВАЗ 2106

В связи с тем, что ВАЗ 2106 выпускался как с карбюраторными, так и с инжекторными движками, подключение тахометра к ним было разным. Разглядим оба варианта.

Подключение тахометра в карбюратор ВАЗ 2106

Электронная схема вращающегося карбюраторного счетчика «шестерка» достаточно ординарна. Само устройство имеет три главных соединительных провода:

Есть также дополнительные провода. Они употребляются для:

Провода могут быть подключены как устройством, так и раздельно, зависимо от года производства устройства и его карбюратора с бесконтактным зажиганием схема подключения тахометра подобна, кроме того, что выход «K» катушки подключен не к переключателю, а к контакту «1» переключателя.

Подключение тахометра в систему впрыска ВАЗ 2106

В ВАЗ 2106, снаряженном движками с распределенным впрыском, схема подключения незначительно отличается. Нет переключателя, нет переключателя, нет катушки зажигания. Устройство получает вполне обработанные данные от электрического блока управления движком (ЭБУ). Последний, в свою очередь, считывает информацию о числе оборотов коленвала со специального датчика. Тут тахометр подключен к силовой цепи через выключатель зажигания, «землю» автомобиля, компьютер и датчик положения коленчатого вала.

Неисправности тахометра

Хотя тахометр TX-193 считается довольно надежным, он также имеет неисправности. Их знаки:

На какие недочеты указывают эти признаки?

Стрелка не реагирует на измерение оборотов

Обычно отсутствие реакции на стрелку происходит из-за нарушения контакта в разъемах основных проводов ее соединения либо повреждения проводки. 1-ое, что необходимо сделать:

Видео: стрелка тахометра не соответствует частоте вращения мотора

Стрелка тахометра прыгает случайно

Прыгающие стрелки TX-193 почти всегда также являются признаком дефектов, связанных с его электронной цепью. Предпосылки такового поведения устройства могут быть:

Подобная неувязка решается методом открытия контактов, заменив зажигания крышку распределителя, бегунок, упрямый подшипник, восстановление целостности изоляции источника питания устройства, подмены датчика коленчатого вала.

Видео: прыгает стрелка тахометра

Тахометр недооценивает или переоценивает

Если устройство открыто, неувязка, вероятнее всего, связана с системой зажигания. Другими словами, это верно указывает только количество импульсов, генерируемых измельчителем за оборот распределительного вала, больше либо меньше 4. При некорректных показаниях тахометра, обычно, усугубляется производительность мотора. В то же время вращение может плавать, временами возникают выстрелы, сопровождающиеся остановкой мотора, белоснежным либо сероватым выхлопом.

В данном случае неисправность следует находить в коммутаторе либо, поточнее, в его контактной группе либо конденсаторе. Чтоб убрать такую ​​проблему, вы должны:

Но причина может быть в самом тахометре. Задачи с деталями электрической платы, также с обмоткой миллиамперметра. Тут не обойтись без познания электроники.

Несовместимость тахометра TX-193 с бесконтактной системой зажигания

Старенькые модели устройств TX-193 предусмотрены только для контактных систем зажигания. Все обладатели «шестидесятников», которые без помощи других превратили свои машины в бесконтактную систему, столкнулись с неуввязками с тахометром. Вещи в различных формах электронных импульсов поступают на устройство от шредера (в контактной системе) и выключателя (в бесконтактной системе). Самый простой способ решить эту проблему. установить конденсатор в секции того же коричневого провода, идущего от коммутатора. Но тут для вас нужен опыт, чтоб избрать верный контейнер. В неприятном случае тахометр будет лежать. Так что, если вы не желаете проводить такие опыты, просто купите устройство для бесконтактной системы зажигания.

Замена карбюратора на систему с распределенным впрыском топлива

Карбюраторные автомобили постепенно уходят из нашей жизни, такие машины уже не производятся промышленностью, и конструкция их считается устаревшей. Но вопрос, лучше инжектор карбюратора или нет, до сих пор актуален, нередко споры на эту тему ведутся на автомобильных форумах.

У каждого типа топливной системы (ТС) есть свои преимущества и недостатки, injector – современный узел, обеспечивающий более точную дозировку топливовоздушной смеси. Зато карбюраторная схема отличается простотой, здесь легче проводить диагностику, и часто разобраться с неисправностью могут не только специалисты, но и многие водители.

Схема подключения тахометра к мотоциклу

Схема подключения тахометра к мотоциклу принципиально не отличается от его монтажа на автомобиль ВАЗ-2106. Вход прибора соединяется с выходом первичной обмотки катушки, после чего к АКБ подключается плюсовый и минусовый провод. Установка тумблера на плюсовую линию позволит существенно экономить заряд батареи при простое мотоцикла.

Двухцилиндровый агрегат с одноканальным зажиганием должен быть оборудован выпрямителем. К его выходу подключается АКБ, питающая тахометр. При прямом подключении ТХ-193 к генератору, устройство выйдет из строя в самый короткий срок.

В случае с двухканальным зажиганием, для передачи импульсов с обоих цилиндров необходимо создать идентичную входную линию тахометра. Просверлив дополнительное отверстие в днище, подключите провод к клемме прибора.

Трехцилиндровые мотоциклы, как правило, оснащаются трехканальными системами зажигания. Подключение к тахометру в данном случае производится из любых двух катушек. Таким же образом осуществляется и подача импульсов у многоцилиндровой техники, но здесь целесообразней использовать модели, предназначенные для данного типа двигателя.

Подключение тахометра к одноцилиндровому агрегату производится чуть сложнее. Здесь необходимо отрегулировать резистор R7, отвечающий за чувствительность измерительного устройства. При необходимости (недостатке мощности), следует удвоить мощность конденсатора C5, после чего произвести повторную регулировку резистора.

Если прибор не работает или работает некорректно

Поскольку генераторы зарубежных моторов обычно мощнее, следует измерить ток заряда аккумулятора амперметром или комбинированным прибором и убедиться, что он не превышает существенно величины 0.

Два провода, это питание плюс и минус , а третий, подсоединяется к клемме К катушки зажигания. Установлено реле в подкапотном пространстве, в правой части.

К сожалению, импульсы зажигания, выдаваемые этим магдино, оказались слабыми и не обепечивали нормальной работы тахометра. Этот прибор можно устанавливать на автомобили как с контактной системой зажигания, так и с бесконтактной. Но если же имеется замыкание на кузов, то стрелка отклонится до максимального значения.

Наибольшие же сложности подстерегают владельцев одноцилиндровых моторов. Для того, чтобы выяснить, что послужило причиной отказа, необходимо добраться до задней части комбинации приборов и отсоединить клеммы с колодки, которая идёт на тахометр. Если предыдущие действия не позволили определить и устранить проблему, вероятно, она кроется в самой системе зажигания.

Читайте дополнительно: Периодичность измерения сопротивления заземляющих устройств пуэ

Популярные материалы

Его допускается применять для измерения частоты вращения любого двигателя, в котором установлено электронное или контактное зажигание. Почти везде пишут, что эти тахометры могут не подойти на бесконтактную систему зажигания будут врать или показывать начиная с оборотов , что нужно будет перепаивать схему.

К минусу подключите провод белого цвета с черной полосой. Частые поломки тахометра В том случае, если прыгает стрелка тахометра ВАЗ , ищите неисправность в конденсаторе. Следовательно, за один оборот валика в первичной цепи системы зажигания создается четыре импульса тока и напряжения два импульса за один оборот коленвала.

Как правильно подобрать тахометр для своего авто

Места для тахометра в панели нет, поэтому его придется ставить где-то сверху. Наиболее просто эта задача решается для двухцилиндровых двухтактных подвесных моторов, комплектующихся электростартером и аккумулятором и имеющих одноканальную электронную систему зажигания с двухискровой катушкой зажигания. Наиболее рационально использование тиристорного регулятора напряжения с параллельным включением тиристоров.

В противном случае вы рискуете остаться без прибора. Что касается цифровых девайсов, то они более надежные в плане эксплуатации, однако слабые места в таких приборах — это плата с процессором, а также счетчик сигналов. Соответственно, схема подключения тахометра для карбюратора или инжектора является комбинированной — стрелка тахометра на ВАЗ приводится в движение с помощью импульсов. Поэтому приборная панель от ВАЗ обойдется без внушительных переделок. Он, конечно, приелся уже многим, но именно на нем радиолюбители делают разнообразные конструкции. Тахометр на ваз 2101. Как установить тахометр на Ваз 2101.

Тахометр ВАЗ 2106: виды, подключение, возможные неисправности

«Шестёрки» комплектовались тахометром модели ТХ-193. Такой тахометр состоит из:

• пластикового цилиндрического корпуса со стеклодержателем;
• шкалы, разделённой на зоны безопасного и опасных режимов;
• лампы подсветки;
• миллиамперметра, на валу которого закреплена стрелка;
• электронной печатной платы.

Принцип его работы построен на измерении количества импульсов электрического тока в первичной (низковольтной) цепи системы зажигания автомобиля. В двигателе ВАЗ 2106 за один оборот вала трамблёра, соответствующий двум вращениям коленчатого вала, контакты в прерывателе замыкаются и размыкаются ровно четыре раза.

Эти импульсы снимаются прибором с конечного вывода первичной обмотки катушки зажигания. Проходя через детали электронной платы, их форма из синусоидальной преобразуется в прямоугольную, имеющую постоянную амплитуду. С платы ток поступает на обмотку миллиамперметра, где в зависимости от частоты следования импульсов, увеличивается, или уменьшается. Стрелка прибора реагирует именно на эти изменения. Чем больше сила тока, тем больше стрелка отклоняется право и наоборот.

Подключение тахометра в карбюраторных ВАЗ 2106

Электрическая цепь счётчика оборотов карбюраторной «шестёрки»

В бесконтактной системе зажигания тахометр подключается не к катушке, а к коммутатору

Подключение тахометра в инжекторных ВАЗ

Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова:

• Кабель белого цвета необходимо для соединения подсветки.
• Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
• Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
• Коричневый проводок подключается к выводу К на катушке.
• Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
• Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.

Сразу отметим, что здесь не играет особой роли система подачи топлива – инжектор или карбюратор. Как известно, в настоящее время наиболее распространенными являются автомобили со следующими типами двигателя: бензиновые или дизельные. В зависимости от этого и подбирается тахометр, если, конечно, он не идет в стоковой версии.

Все дело в том, что на бензиновых двигателях тахометр считывает данные с катушки зажигания, вернее, возникающие здесь импульсы. Однако конструкция дизельных силовых установок не предусматривает этого узла. Соответственно, здесь тахометр считывает импульсы не с катушки зажигания (за неимением таковой), а генератора.

Первые два провода (12-вольтовый и Сигнал) – к контактам «Б» и «К» катушки зажигания соответственно. Осталось закрепить массу в любом удобном месте.

1. тахометр ВАЗ;
2. маршрутный компьютер;
3. контроллер ЭСУД;
4. датчик положения коленвала;
5. модуль зажигания.

Отечественные 2106-е модели комплектовались таким же тахометром, как и ВАЗ-2103. Образец обозначался ТХ-193. Устойчивость, четкость, отличный спортивный стиль сделали из него в некотором роде идеал автомобильного прибора. Такие устройства, что вовсе и не удивительно, на сегодняшний день устанавливают многие автовладельцы в виде вспомогательных устройств.

Электроцепь счетчика вращения карбюраторных ВАЗов достаточно проста. Собственно устройство обладает тремя главными проводами подключения:

• направлены к клемме « » АКБ посредством контактного звена замка зажигания (цвет красный);
• к массе транспортного средства (проводок белого цвета, имеющий черную полоску);
• к выводу «К», что на катушке зажигания, совмещенный с прерывателем (цвет коричневый).

Кроме того, имеются вспомогательные провода, которые предназначены для следующих целей:

• подача тока к лампе подсветки (цвет белый);
• связывание с реле индикатора аккумулятора (черный);
• контакт с регулятором давления масла (цвет серый с черной полоской).

Подключение проводов осуществляется благодаря колодке либо отдельно. На это влияет год выпуска устройства и его изготовитель. В свою очередь, в автомобиле ВАЗ-2106 (карбюратор), имеющем бесконтактное зажигание, сама схема подсоединения тахометра идентична. Исключением считается, когда вывод «К» совмещен с контактом «1» коммутатора, а не с прерывателем.

В «шестерках», оборудованных моторами с распределенным вспрыском, подключение будет несколько иным. Здесь отсутствует и коммутатор, и катушка зажигания, и прерыватель. Согласно схеме устройство получает целиком обработанную информацию с ЭБУ (электроблок управления двигателя). Как раз последний и считывает данные касательно количества вращений коленвала со спецдатчика.

Принцип его работы построен на измерении количества импульсов электрического тока в первичной (низковольтной) цепи системы зажигания автомобиля. В двигателе ВАЗ 2106 за один оборот вала трамблёра, соответствующий двум вращениям коленчатого вала, контакты в прерывателе замыкаются и размыкаются ровно четыре раза.

Эти импульсы снимаются прибором с конечного вывода первичной обмотки катушки зажигания. Проходя через детали электронной платы, их форма из синусоидальной преобразуется в прямоугольную, имеющую постоянную амплитуду. С платы ток поступает на обмотку миллиамперметра, где в зависимости от частоты следования импульсов, увеличивается, или уменьшается.

Стрелка прибора реагирует именно на эти изменения. Чем больше сила тока, тем больше стрелка отклоняется право и наоборот.

• В бесконтактной системе зажигания тахометр подключается не к катушке, а к коммутатору
• Подключение тахометра в инжекторных ВАЗ
• Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова:

Автомобили 22 октября 2017

Используется тахометр ВАЗ-2106 для того, чтобы производить контроль частоты вращения коленчатого вала двигателя. Устанавливается индикатор в приборной панели, справа от спидометра.

Автомобилей шестой модели с инжекторными моторами «АвтоВАЗ» не выпускал, только в последние годы производства небольшая партия сошла с конвейера «ИЖ-Авто».

Поэтому тахометр использовался только с системами зажигания, которые совместимы с карбюраторным впрыском.

Многие автомобилисты не пользуются тахометром – он не столь важен, как спидометр (по которому производится контроль скорости, дабы не нарушить ПДД и не заработать штраф). При помощи тахометра производится замер частоты вращения мотора – а это иногда оказывается полезным для новичков, которые не научились «чувствовать» работу двигателя.

При проведении тюнинга устанавливаются красивые приборы, которые улучшают внешний вид приборной панели. На шестерках устанавливались моторы с четырьмя цилиндрами.

У них имеется одна особенность – на каждый оборот вала распределителя зажигания (трамблера) происходит четыре замыкания контактной группы прерывателя. С ее помощью создается импульс, необходимый для образования искры.

В бесконтактной системе функции механического прерывателя выполняет датчик Холла.

Схема тахометра ВАЗ-2106 зависит от того, какая система зажигания используется на автомобиле. В случае контактной системы соединения производятся следующим образом:

1. Левый вывод тахометра (красный) подключается к плюсу замка зажигания. Это питание прибора – оно поступает только при включенном зажигании.
2. Средний провод (белый с черной полосой) соединяется с массой (кузовом) автомобиля.
3. Правый вывод тахометра является сигнальным, окрашен он в коричневый цвет. Он соединяется с выводом «К» катушки зажигания и контактной группой трамблера.

Читать далее: Замена распредвала ВАЗ 2106 какой выбрать как установить инструкции с фото и видео
Подключение тахометра к элементам электронной системы зажигания очень похоже:

1. Красный провод соединяется с замком зажигания. Питание поступает, как и в прошлом варианте, только при включении зажигания.
2. Минусовой провод (белый с черной полосой) соединен с кузовом автомобиля.
3. Провод управления (коричневый) соединяется с выводом «К» катушки и контактом «1» электронного коммутатора.

В обоих случаях к тахометру подводится провод питания лампы накаливания, которая необходима для подсветки шкалы.

В общем подключение тахометра ВАЗ-2106 не вызовет трудностей – у него всего три основных провода, остальные вспомогательные. Модель прибора ТХ-193 может использоваться как в автомобилях ВАЗ-2106, так и в аналогичных моделях. Его допускается применять для измерения частоты вращения любого двигателя, в котором установлено электронное или контактное зажигание.

При помощи тахометра производится замер количества импульсов в первичной цепи зажигания. На четырехцилиндровых четырехтактных моторах за один оборот вала трамблера происходит 4 замыкания и размыкания контактной группы.

Другими словами, каждый оборот инициирует образование 4 импульсов. Но за каждый оборот коленчатого вала происходит выработка только двух импульсов.

Следовательно, существует прямая зависимость между частотами вращения ротором трамблера и коленчатого вала.

В конструкции прибора имеется не только указатель частоты вращения, но и лампа давления масла.

Перед тем как подключить тахометр на ВАЗ-2106, нужно ознакомиться с назначением всех проводов:

1. Белый – предназначен для соединения с частью проводки, по которой поступает напряжение для подсветки приборов.
2. При помощи красного провода и предохранителя осуществляется питание прибора. Причем напряжение на него поступает только тогда, когда включено зажигание.
3. Белый с черной полоской – соединение с массой автомобиля.
4. Коричневый – сигнальный провод, по которому поступают импульсы напряжения с катушки.
5. Черный – предназначен для соединения электромагнитного реле индикатора тока зарядки. Установлено реле в подкапотном пространстве, в правой части.
6. Серый провод с черной полоской соединяется с датчиком давления масла на блоке двигателя.

Характеристика тахометра на ВАЗ 2106, инструкция по подключению своими руками

Как работает?

Чтобы понять, как работает подключаемый бытовой или автомобильный тахометр ВАЗ 2106, нужно понимать, что представляет собой конструкция устройства. В соответствии со схемой тахометра, это устройство относится к девайсам элетромеханического типа. Соответственно, схема подключения тахометра для карбюратора или инжектора является комбинированной — стрелка тахометра на ВАЗ 2106 приводится в движение с помощью импульсов. Само устройство осуществляет считывание сигналов, возникающих в работе системы зажигания.

Силовой агрегат отечественных «классик» функционирует так, что за один оборот коленвала контактная группа прерывателя зажигания должна сомкнуться и разомкнуться 4 раза. Соответственно, здесь уже можно понять, как работает тахометр на ВАЗ 2105 или 2106 — устройству необходимо подсчитать общее число сигналов и поделить полученное значение на 4.

Схема подключения шестерочного тахометра

Где находится?

Вариантов расположений девайса может быть несколько, основное требование в этом случае — удобство для автомобилиста. Если подключение тахометра ВАЗ 2106 осуществляется в домашних условиях, то его обычно ставят на приборную панель или на центральную консоль, собственно, как и при производстве. Разумеется, при необходимости вы можете произвести монтаж прибора в любом удобное место, но перечисленные выше два варианта являются наиболее удобными.

Перед тем, как поставить и как подключить тахометр, нужно учесть, что показания, которые демонстрирует прибор, всегда должны быть в поле зрения. Во время езды водителю нельзя отвлекаться от дороги. На «шестерку» может быть установлен цифровой прибор, хотя изначально эти модели оснащались аналоговыми девайсами.

Возможные неисправности

Почему не работает тахометр, почему на установленном приборе дергается и прыгает стрелка, как проверить устройство своими силами? Предлагаем ознакомиться со списком наиболее распространенных неисправностей для девайса. Если вы заметили, что на поставленном устройстве стала дергаться стрелка, то вероятнее всего, скачок может быть обусловлен неработоспособностью конденсатора, расположенном в нижней части прерывателя. Конденсатор может быть пробитым либо его контакт очень слабый. Если вы заметили, что на самом приборе имеются следы повреждений, то лучше всего будет его поменять (автор — канал Master Ruslan).

В некоторых случаях прыжки стрелки обусловлены использованием отработавшего свой срок службы аккумулятора. Одной из наиболее распространенных причин выхода прибора из строя является износ троса, в некоторых случаях проблема может случиться из-за выхода из строя катушки, но это происходит значительно реже. Если вы используете аналоговый прибор, то он может некорректно работать из-за каких-либо поломок микроплаты. Что касается цифровых девайсов, то они более надежные в плане эксплуатации, однако слабые места в таких приборах — это плата с процессором, а также счетчик сигналов.

Диагностику можно произвести так:

1. Отключите проводку, питающую прибор.
2. Поверните ключ в замке зажигания.
3. Если стрелка прибор находится на показателе 0, то это говорит о его работоспособности. Если стрелка будет стремиться к максимальному значению, вероятнее всего, проблема заключается в замыкании. В том случае, если стрелка очень медленно возвращается к показателю 0, то вероятнее всего, причина кроется в конденсаторе прерывателя.

Особенности подключения

Чтобы вы могли понять, как должен подключаться прибор, в первую очередь нужно ознакомиться с тем, для чего предназначены те или иные провода.

Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова:

1. Кабель белого цвета необходимо для соединения подсветки.
2. Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
3. Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
4. Коричневый проводок подключается к выводу К+ на катушке.
5. Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
6. Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.

Видео «Тюнинг шестерочного тахометра»

Подробная инструкция по проведению тюнинга шестерочного устройства, а также всей приборной панели представлена на видео ниже (автор — канал Авто ВАЗ).

Подключение Тахометра Ваз 2106 На Инжектор

Тахометр употребляется для измерения частоты вращения мотора только для карбюраторных автомобилей. Это устройство, расположенное на фронтальной панели.

Это нельзя именовать принципиальным, но для начинающего автовладельца, который еще не «услышал» движок собственного автомобиля, это помогает высчитать число оборотов мотора и коленчатого вала. Это также играет эстетическую роль. Многие автолюбители обожают показывать современные устройства на панели управления.

ВАЗ 2106 имеет четырехтактный 4-х цилиндровый движок, и в течение 1 оборота ротора распределителя зажигания контакты выключателя, так именуемого распределителя, размыкаются и запираются четыре раза.

Другие модели ВАЗ имеют различные движки, потому нужно учесть это при установке тахометров. Измерение пульса является основой тахометра и находится в зависимости от частоты вращения коленчатого вала мотора.

Важно отметить: Любая марка автомобиля обязана иметь собственное измерительное устройство, в неприятном случае показания будут поддельными.

Устройство механизма

На пластиковом корпусе со стеклянным держателем расположен миллиамперметр обыкновенной традиционной конструкции с прикрепленной шкалой. Зоны небезопасных поворотов коленчатого вала отмечены на нем различными цветами: предшествующая зона (5500-6000) выделена желтоватым цветом, а зона небезопасных поворотов (более 6000) выделена красноватым.

Устройство пылает умеренно с лампой типа АМН 12-3. В нижней части шкалы размещены три цветных индикатора, которые указывают соответственно: объем заряда, давление масла и состояние стояночного тормоза. Снутри тахометра находится подвижная катушка с неизменным магнитом, благодаря которой импульсный индикатор приводится в движение.

Устройство является электрическим, потому оно работает, зажигая автомобиль.

Подключение тахометра ВАЗ 2106

При покупке нового пульсометра нужно добавить аннотацию по подключению устройства. Вы также сможете отыскать схемы установки в руководствах для автомобилистов. Но, если вы не опытнейший механик и не имеете дела с электроникой, обратитесь в сервисную службу: за маленькую плату вы сэкономите свое время.

В этом видео вы узнаете, как подключить тахометр! Приятного просмотра.

А для тех, кто хочет заниматься «самолечением», схема процесса подключения довольно проста:

Это три главных провода. Служба поддержки для:

Наиболее распространенные сбои устройства

TX-193 с несъемной конструкцией представляет собой сложное электрическое устройство, потому фактически нереально убрать неисправности в домашних критериях. Вероятнее всего, для вас придется приобрести новое устройство. В этом видео вы узнаете, как сделать лучше тахометр ВАЗ 2106. Мы смотрим!

Если тахометр не работает: удостоверьтесь, что все надлежащие провода подключены верно. Вызываем кабель от катушки зажигания и проверяем контакт. Нужно измерить сопротивление тока.

Потом проверьте «плюс» и «минус» выходов аккума и цепь меж модулем зажигания с контактом тахометра. Часто неисправность может быть вызвана подменой «родных» высоковольтных проводов на силиконовые. Они имеют различное линейное сопротивление, и форма импульса будет изменяться на обмотке катушки.

Для человека с определенными техническими способностями не составит труда проверить плату устройства. Для этого разберите корпус:

Рейтинг авто аккумов. Вы сможете выяснить, какие бренды включены в этот рейтинг на нашем веб-сайте.

Мы советуем для вас прочесть эту статью, чтоб выяснить, как установить сабвуфер в ваш автомобиль.

Вы сможете выяснить, сколько стоит карбюратор Solex 21083, тут, на нашем веб-сайте вы также отыщите уникальный материал для этого устройства.

Рекомендуется чинить тахометр лишь на 100 либо 100. Бывалые и понимающие мастера сумеют стремительно выявить повреждения и починить их. В неприятном случае вы рискуете остаться без устройства.

Такое устройство, как тахометр, не оказывает влияние на работу мотора либо производительность автомобиля, но без него приборная панель современного автомобиля будет неисправна. В этой статье мы разглядим, для чего для вас это необходимо, как оно работает, какие у него препядствия и как с ними управляться без помощи профессионалов.

Тахометр ВАЗ 2106

Первой машиной семейства Жигули, снаряженной тахометром, был ВАЗ 2103. Ни у «копейки», ни у «двоих» такового устройства не было, но они ехали без заморочек и как и раньше ездили без него. Для чего дизайнерам необходимо было устанавливать его на панель?

Приступаем к работе

• Сначала снимается головка блока и целиком вынимается система зажигания, а так же все топливные трубки под капотом. Отсоединяются термостат и генератор. Затем вместо снятого бензобака монтируется новый, инжекторный.
• Далее снимается головка блока цилиндров и демонтируется карбюратор с электрической проводкой — ее необходимо будет заменить. Отсоединяются патрубки системы охлаждения. Будьте осторожны, не допускайте контакта жидкости с кожей.
• Теперь отсоединяется поддон и взамен старых поршней устанавливаются новые инжекторные. Они имеют большую степень сжатия, по сравнению с карбюраторными. После этого ставится новый маслонасос и система охлаждения. Подготавливается место для новой шестнадцатиклапанной головки — для того нужно укоротить болты старой, и, если необходимо, просверлить отверстия в новой.
• Топливный бак устанавливается на свое место и подключается к новым топливным магистралям. От блока управления присоединяется проводка к топливному насосу. Далее создается отверстие для блока датчика детонации. Производится замена помпы и сапуна для вентиляции картера.
• В местах сопряжения коллекторов и головки убираются выступы, и, после предварительно установленной новой прокладки монтируется головка. После этого устанавливается термостат и подключаются шланги охлаждающей жидкости. Ставится ремень а так же генератор с приводом. Все датчики меняются на новые, инжекторные.
• Клапанная крышка ставится на место, поверхность которого предварительно обрабатывается герметиком. Производится подключение проводки к датчикам, замку зажигания и приборной панели. Теперь монтируется новая выхлопная система. Охлаждающая жидкость. Топливо и масло обратно заливаются в систему. Можете проверять, как работает обновленный мотор.

Это конечно же не точная инструкция того, как инжектор поменять на карбюратор, а лишь алгоритм действия. Потому что очень много будет зависеть конкретно от марки вашего автомобиля, и то, на каком контроллере вы будете собирать инжектор. Но понимание технического процесса позволить осознать, с каким объемом работы вам придется столкнуться. Как видите, ничего невозможного нет.

Теперь вы знаете, как переделать карбюратор на инжектор, и что для этого необходимо.

Инжекторный способ подачи топлива в автомобиль имеет ряд преимуществ перед традиционным карбюраторным методом. Именно поэтому многие владельцы автомобилей старого поколения желают установить на свое авто вместо карбюратора инжектор. Это действительно вполне здравые мысли, но только в том случае, если вы собираетесь все верно оформить в ГИБДД или не будете выезжать на дороги общего пользования. Дело в том, что сегодня автомобили нельзя переоборудовать самостоятельно, для каждого изменения в технической базе нужно получить разрешение у специальных организаций. А на установку инжекторного впрыска на карбюраторный двигатель никто вам разрешение не даст. Поэтому можно сразу отказаться от этого процесса, если вы боитесь проблем с сотрудниками дорожной полиции в процессе эксплуатации вашего автомобиля по дорогам общего пользования.

Если же вы не боитесь процедуры оформления или проблем с ГИБДД, то можно достичь немалых выгод установкой простого инжекторного оборудования. Достаточно приобрести комплект необходимых деталей, провести работы, проверить нужные настройки и получить необходимое качество функционирования автомобиля. Эксплуатация транспортного средства станет намного удобнее, если вы будете использовать современные средства подачи топлива. Существует несколько важных преимуществ, которые получает водитель автомобиля в данном случае. Впрочем, все выгоды нивелируются тем, что данная переделка не является официальной и не может быть зарегистрирована. Многие юристы могут оспорить этот момент, ведь не меняется объем и тип двигателя. Правда, изменяется количество лошадок, от чего зависит транспортный налог.
