Что делать если перестал работать спидометр и тахометр


Автомобили марки ВАЗ не перестают усовершенствовать. Теперь последние модели выходят с конвейера с инжекторными силовыми агрегатами. Такие двигатели построены по сложной схеме взаимодействия множества датчиков и бортового компьютера. Статья раскроет ряд причин, почему не работает тахометр на ВАЗ-2114.

Также будет описано назначение тахометра, симптомы и причины неисправности этого устройства. В конце статьи будет дана принципиальная схема подключения счетчика оборотов двигателя.

Что делать если перестал работать спидометр и тахометр

Как показывает практика, выход из строя спидометра и тахометра это довольно частое явление.
С одной стороны, такие поломки не влияют на основные функции авто, а с другой – водитель не получает важную информацию, что может привести к более серьезным неисправностям или даже ДТП.

Следовательно, если у вас перестал работать спидометр или же стрелка тахометра начинает «жить своей жизнью», необходимо срочно предпринимать какие-либо действия.

В данной статье мы рассмотрим, что и как нужно делать.

Не работает тахометр на ваз 2110 инжектор причины

ПРИЧИНЫ НЕРАБОТАЮЩЕГО ТАХОМЕТРА

Тахометр в автомобиле используется для индикации количества оборотов коленчатого вала двигателя. Рассмотрим, почему не работает тахометр, как найти и устранить причину поломки. Обязательно остановимся на устройстве и принципе работы, что поможет выяснить, почему перестал работать тахометр, стрелка дергается либо ведет себя неадекватно.

КЛАССИФИКАЦИЯ ПО ПРИНЦИПУ РАБОТЫ

  • Механические либо электромеханические тахометры с прямым приводом. На стрелочный указатель обороты передаются через гибкий вал, который посредством червячной передачи получает вращение непосредственно от коленчатого вала или одного из валов трансмиссии. Принцип работы индикатора основывается на явлении индукции вихревых токов. Работа и устройство магнитного тахометра крайне схожи с принципом действия автомобильного спидометра. В современных авто подобная конструкция тахометра не применяется.

  • Электромашинные. Отличительная черта – подключение к генератору. Используется преимущественно на дизельных двигателях, но в целях унификации устройство такого типа может использовать и на бензиновых моторах.
  • Электронные. Сигнал может быть взят как с системы зажигания, так и непосредственно с ЭБУ. Устанавливается на бензиновые и дизельные ДВС.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Основные компоненты электромашинных и электронных тахометров:

  • измерительный блок, или преобразователь сигнала. Может базироваться на элементах аналоговой схемотехники либо построен с использованием специальных микросхем;
  • блок индикации с аналоговым или цифровым отображением количества оборотов;
  • вспомогательные элементы.

Работа электронных тахометров основывается на преобразовании отдельных сигналов или импульсов, улавливаемых от ЭБУ, системы зажигания либо генератора, в «понятный» для блока индикации сигнал.

СХЕМА ПОДКЛЮЧЕНИЯ

При поиске причины, из-за которой не работает тахометр, в первую очередь важно понимать схему подключения и тип сигнала. Существуют 3 типовые схемы подключения:

  • к бесконтактной системе зажигания (провод тахометра подключается к первичной цепи катушки зажигания). Принцип работы основывается на измерении частоты скачков напряжения в первичной цепи системы зажигания. Расчет угла зажигания невозможен без ориентирования на количество оборотов коленчатого вала, поэтому частота искрообразования прямо зависит от скорости вращения коленвала. На 4-цилиндровых ДВС полному обороту коленчатого вала соответствует 2 импульса напряжения в первичной цепи. Соответственно, чем выше скорость вращения коленвала, тем большей будет частота скачков напряжения;

  • подключение к контактной системе зажигания. Принцип работы и схема подключения схожи с БСЗ, но устройство измерительного блока будет иметь отличия в зависимости от вольтажа входной цепи;

  • подключение к ЭБУ двигателя. Принцип работы все так же основывается на регистрации импульсов напряжения в первичной цепи системы зажигания, но сигнал к тахометру поступает от блока управления двигателем;

  • подключение к генератору (сигнальный контакт тахометра подключается к выводу W генератора). Вращение шкива генератора осуществляется ременной передачей от коленчатого вала, поэтому скорость вращения ротора генератора будет всегда пропорциональна частоте вращения коленвала. Изменение количества оборотов коленчатого вала можно рассчитать, постоянно измеряя генерируемую на обмотке величину ЭДС. По своему принципу работы электромашинный тахометр напоминает обычный вольтметр.

ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ

Если на автомобиле перестал работать механический тахометр, имеет место механическое повреждение какого-либо из элементов конструкции. Обломанный трос гибкого вала, износ элементов червячной передачи, появлению люфтов, деформаций – все эти причины могут вывести индикатор количества оборотов двигателя из строя.

На что обратить внимание, если не работает электронный тахометр:

  1. целостность электропроводки. При этом важно проверять не только сигнальный провод, но и «массу», питание приборной панели;
  2. качество контактов. Наличие окислов, неплотный контакт внутри фишек вполне могут стать причиной выхода тахометра из строя;
  3. целостность элементов измерительного блока, которые находятся за защитным стеклом внутри приборной панели. Среди механических повреждений транзисторов, перегорания микросхем, дорожек или вздутия резисторов самой распространенной причиной неработающего тахометра является нарушение целостности пайки. К примеру, на Mitsubishi Padjero II появление микротрещин в местах пайки элементов тахометра – общепризнанная болезнь.

На автомобилях со схемой подключения от генератора неработающий тахометр может служить признаком неисправности генератора. В таком случае поломка сопровождается зажиганием индикатора низкого заряда АКБ, спорадическим загоранием на приборной панели «гирлянды» из предупреждающих лампочек.

В некоторых типах конструкции изменение погонного сопротивления высоковольтных проводов может вносить коррективы в точность показаний индикации оборотов двигателя.

Подключение маршрутного компьютера

В упомянутой схеме учитывался только один, коричневый провод, ведущий от красной колодки к маршрутному компьютеру, однако этого явно недостаточно. Поэтому проследим, как происходит распиновка здесь.

  1. Сигнал о расходе топлива от электронного блока управления обозначен зеленым проводом;
  2. Оранжевый ведет к клемме «15» в замке зажигания;
  3. Красный с белым – к клемме «30» в замке зажигания;
  4. Черный, являющийся общим, идущий на массу;
  5. Показатель скорости соответствует коричневому;
  6. Плюсовая клемма датчика топлива – зеленый с красным;
  7. Отвечает за освещение приборной доски белый, он ведет к регулятору освещения.

Следите, чтобы не была повреждена плата, от которой, собственно и зависит бесперебойное считывание информации с вашего ВАЗ 2110, и предоставление ее вам через все те датчики и приспособления, которые вы всегда видите перед собой.

Схема подключения тахометра ВАЗ-2108 и 2109

Сразу отметим, что здесь не играет особой роли система подачи топлива – инжектор или карбюратор. Как известно, в настоящее время наиболее распространенными являются автомобили со следующими типами двигателя: бензиновые или дизельные. В зависимости от этого и подбирается тахометр, если, конечно, он не идет в стоковой версии. Все дело в том, что на бензиновых двигателях тахометр считывает данные с катушки зажигания, вернее, возникающие здесь импульсы. Однако конструкция дизельных силовых установок не предусматривает этого узла. Соответственно, здесь тахометр считывает импульсы не с катушки зажигания (за неимением таковой), а генератора.

Первые два провода (12-вольтовый и Сигнал) – к контактам «Б» и «К» катушки зажигания соответственно. Осталось закрепить массу в любом удобном месте.

Принципиальная схема электроники тахометра

Подключение современных электронных тахометров:

Читать также: Ремкомплект для рулевой рейки калина

Тахометр, предназначенный для 4-х цилиндрового двигателя, поставить на другой нельзя, потому что показания будут ложными. Поэтому подбирайте тахометр в соответствии с маркой автомобиля и количеством цилиндров.

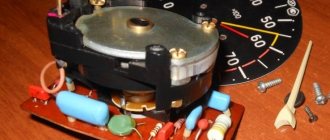

Схема подключения тахометра ВАЗ

Импульс должен формироваться по каждому замыканию вывода 2 на общий провод.

От формирователя запускающие импульсы уже определенной величины и формы Б подаются на вход ждущего мультивибратора, собранного на транзисторах V2 и V4. Вторым этапом идёт подключение тахометра к генератору на дизеле. Если неполадок нет, то стрелка будет лежать на нуле.

Ремонтировать тахометр рекомендуется исключительно в автосервисе или на станциях техобслуживания.

На шкале цветными линиями выделены зоны опасных оборотов коленчатого вала.

Назначение

Тахометр автомобиля необходим для визуального контроля оборотов двигателя. Этот контроль очень удобен для начинающих автолюбителей и владельцев машин с механической коробкой передач. На инжекторных авто, тахометр также является дополнительным средством контроля оборотов для бортового компьютера. Вместе с датчиками положения коленчатого вала, датчиком скорости и детонации, боровой компьютер сопоставляет принимаемые электрические импульсы, тем самым регулируя впрыск и насыщение топлива кислородом.

Поломка прикуривателя

Именно его неисправность зачастую становится причиной отказа работы щитка. Дело в том, что через прикуриватель многие автовладельцы включают различные приспособления, например, специальный пылесос, зарядные устройства, насосы и другие аппараты. Из-за того, что этим гаджетам необходим сильный ток, нередко ломается либо само гнездо, либо предохранитель F19, в результате чего не работает и приборная панель на ВАЗ-2110.

Кроме того, прикуриватель может выйти из строя из-за слишком долгого нахождения во включенном состоянии. В таком случае вернуть панели приборов работоспособность можно, разъединив колодку гнезда. Но стоит сказать, что такая манипуляция будет успешной только при условии функционирования предохранителя F19. Если же он все-таки перегорел, его необходимо заменить.

Общая схема приборов

Если смотреть с обратной стороны панели приборов, то здесь находится в последовательности – сверху и слева направо:

  • Указатель уровня топлива;
  • Комбинация ламп освещения приборов;
  • Контроль правого поворота;
  • Контроль левого поворота;
  • Тахометр;
  • Далее находится колодка, в ней масса штекеров;
  • И завершает верхнюю часть приборной панели указатель температуры тосола (антифриза).

Схема подключений приборной панели ВАЗ 2110

Нижняя часть приборной доски (также слева направо и с обратной стороны приборной доски). Здесь находится следующая часть приборов:

  • контроллер дальнего света (лампочка);
  • контроллер аварийной сигнализации;
  • лампа контроля за уровнем тормозной жидкости;
  • спидометр;
  • контроллер CHECK ENGINE;
  • контроль заряда аккумуляторной батареи;
  • контроллер стояночного тормоза;
  • контроллер давления масла;
  • контроллер воздушной заслонки в карбюраторе;
  • контроллер работы наружного освещения.

Колодка белого цвета

Номер разъема, цвет провода и агрегат (узел), к которому он идет, в колодке белого цвета расположены так:

  • В первом разъеме черный провод. Его назначение — корпус (масса);
  • Во втором — красно-коричневый – это низковольтная подача с электронного блока управления — тахометр;
  • Третий, желтый – также тахометр, но это высоковольтная подача с катушки;
  • Четвертый, красно-синий – это Const от аккумулятора + 12В, идущий через шестой предохранитель;
  • Пятый, зелено-белый – он предназначен для показателя температуры ОЖ;
  • Шестой, зелено-желтый – для предохранителя габаритов F1;
  • Седьмой разъем не имеет своего цвета идет на «подсос», дроссельную заслонку;
  • Восьмой, красно-белый — лампочка CHECK ENGINE;
  • В девятом и десятом — по 2 оранжевые провода, ведущие на 2 предохранителя питания F19+12В;
  • В одиннадцатом — 2 сине-коричневых провода, ведущие к клемме «ВК» стояночного тормоза;
  • Двенадцатый, коричнево-белый – это вывод «D» генератора;
  • Тринадцатый, серый с синим – на датчик давления масла.

Причины неисправности на ВАЗ 2110 с карбюратором

В «десятке» с карбюратором крутящий момент передаётся от шестерни в коробке переключения передач (КПП) через гибкий вал на механизм спидометра. В большинстве случаев именно вал может быть причиной неисправности.

Гибкий привод в оболочке — основная причина неисправности спидометра

Если перестал работать спидометр, в первую очередь проверяют места крепления гибкого привода. Подтяните гайки. Если и после подтяжки спидометр не работает, то, вероятно, произошёл обрыв вала или возникла поломка в механизме на приборном щитке. В этом случае гибкий вал подлежит замене. Такой ремонт можно выполнить своими руками. При установке нового привода избегайте сильных изгибов. Неверная установка вала приведёт к возникновению неприятного стука.

Если с гибким валом и механизмом приборного щитка всё в порядке, то проблема в шестерёнке. Она расположена внутри КПП. Такой ремонт рекомендуем проводить на СТО.

Почему спидометр ломается

Стоит отметить, что в некоторых случаях ремонт спидометра провести нетрудно самостоятельно. В других же потребуется помощь специалистов.
Так, окисление контактов считается довольно легко устраняемой неисправностью. Характерным для нее является «прыганье» стрелки, невзирая на то, что скорость движения сохраняется стабильной. Устранение проблемы происходит путем чистки контактов.

Провода перетерлись. Заподозрить эту причину позволяет хаотичное движение стрелки при запуске двигателя. Между тем специалисты отмечают, что иногда проблема себя долгое время никак не проявляет. Выявить удается ее при помощи тестера.

Поломка датчика. Прибор скоростного контроля, работоспособность которого подвергнута сомнению, заменяется на заведомо исправный. Если спидометр после этой процедуры начал функционировать нормально, то далее искать поломки нет смысла. Часто датчики приходят в негодность после того, как их корпус разрушается, внутрь попадает вода или же грязь.

Разъемы. Они находятся в ВАЗ-2110 в месте, где на них попадает постоянно грязь. В итоге контакт нарушается и стрелка спидометра двигается хаотично. Разъемы нужно полностью очистить и проверить надежность соединения.

Часто также спидометр начинает сбоить в связи с износом вала. В этой ситуации избавиться от проблемы удастся только после полной замены вышеназванной детали.

Индикаторы

Приборная панель

В момент зажигания на панели приборов зажигаются все лампочки, после запуска мотора большинство из индикаторов гаснет. Иногда даже после запуска двигателя одна лампочка продолжает светиться или даже моргать. Это настораживает водителей, ведь сложно сказать, какой узел в автомобиле ВАЗ 2110 работает неисправно, для определения поломки требуется дианостика.

Мы знаем, что «десятка» бывает старого или нового образца. В обоих вариантах обозначения остаются идентичными, единственное различие – это расположение лампочек и их схема.

Внизу панели приборов расположены индикаторы, сигнализирующие о неисправности в работе различных систем ВАЗ 2110. Если они продолжают гореть, когда работает двигатель, значит – придется проводить ремонт.

Идем слева направо:

  1. Крайняя левая лампочка, расположенная на панели приборов, относится к воздушной заслонке – индикатор присутствует в моделях с карбюраторным мотором;
  2. Значок масленки. Если индикатор светится или мигает, значит в силовой установке упала компрессия масла, насос работает неисправно;
  3. Буква «P» внутри круга. Приборная панель сообщает, что вы забыли отключить стояночный тормоз;
  4. Лампочка, сообщающая о неисправности АКБ или генератора. Возможно порвался ремень генератора, появился обрыв в цепи, не выполняется зарядка;
  5. Когда работает «дальний», на панели загорается значок фары;
  6. Значок включенной лампочки – индикатор показывает включенные габариты;
  7. Индикатор «Check Engine». Если он горит, то срочно стоит проводить диагностику и последующий ремонт двигателя ВАЗ 2110, в работе силовой установке появились серьезные дефекты. Лучшим решением будет прекратить движение;
  8. Прямо над знаком неисправного двигателя расположена лампочка аварийной сигнализации.

Помимо указанных индикаторов передняя часть оснащена дисплеем, отображающим пробег. Также в этой области расположены часы и клавиши настройки для них. В «десятках» нового поколения экран может быть узкого формата, но схема остается прежней.

Дополнительная панель

В автомобилях нового образца присутствует дополнительная панель, на ней расположены полезные индикаторы. Мигающий значок, где изображен человек с ремнем, сообщает, что стоит пристегнуться – это касается и водителя, и его спутников. Во время движения может загореться значок колеса, есть вероятность, что колодки износились, требуется ремонт.

  • Лампочка с масленкой — загорается, когда уровень масла падает ниже нормы – следует как можно быстрее проверить уровень.
  • Стеклоомыватель — он сообщает нам, что омывающая жидкость почти закончилась.
  • Градусник над емкостью — говорит о повышенной температуре охлаждающей жидкости.
  • Перечеркнутый значок со стрелкой – не работает габаритный или стоп-сигнал.

Рекомендации экспертов

Некоторые рекомендации экспертов касательно диагностики и ремонта АС:

  1. Диагностика причины выхода из строя узла должна начинаться с визуального осмотра датчика скорости, а также проводки, подключаемой к нему. Как показывает практика, часто причина кроется в обрыве проводки, в частности, в месте рядом со штекером.
  2. В том случае, если контроллер покрыт пылью или маслом, нужно произвести его демонтаж и тщательно протереть. Затем датчик можно поставить на место и попробовать проверить работоспособность АС. Есть вероятность, что после этих действий АС будет работать в нормальном режиме.
  3. Ездить с неработающим АС ни в коем случае нельзя, поэтому если обнаружены неполадки в его работе, а проверить самостоятельно не получается, необходимо обратиться за помощью к специалисту.
