Проверка датчика уровня топлива. 3 способа проверить датчик топлива когда он не работает

Когда не работает датчик топлива, то водитель не сможет рассчитать на сколько ему хватит того топлива что находится в баке. Плюс стрелка, которая показывает пустой бак, несомненно нервирует. В зависимости от типа датчика уровня топлива (ДУТ) чаще всего причинами могут быть истирание резистивных элементов, повреждение поплавка на рабочем рычаге либо проблемы с проводкой. Однако есть и другие, о которых также стоит знать. Зачастую проверку и элементарный ремонт датчика можно провести в гаражных условиях. А вот для диагностики электронных ДУТ придется обращаться за помощью в автосервис.

Где находится датчик уровня топлива

Чтобы понять почему датчик топлива показывает неправильно либо не работает вовсе, необходимо узнать где он стоит. Правда тут особого секрета нет, ведь естественно он находится непосредственно в топливном баке. Единственная разница, которая может быть это вариант его исполнения. В зависимости от конструкции он может быть встроен в топливный модуль, который представляет собой единое устройство, состоящее из датчика топлива, обратного клапана, топливного насоса и фильтра (у инжекторных двигателей), либо устанавливаться отдельно посередине/сбоку бензобака отдельно или же вкручивается отдельным устройством в бак если это дизельный автомобиль.

Замена

Чтобы заменить датчик топлива, вовсе не обязательно быть профессиональным автомехаником. Достаточно изучить руководство по эксплуатации, разобраться в нюансах разборки и сборки узла.

Увы, тут не обойтись без сопутствующих работ. Для того, чтобы добраться до датчика, сначала придется демонтировать топливный насос.

Перед началом работы слейте топливо, чтобы его оставалось в баке как можно меньше. Из инструментов вам пригодятся:

Гаечные ключи;
Отвертки;
Молоток и пр.

Итак, приступаем к снятию бензонасоса:

Снимите напольное покрытие, которое у вас имеется в багажнике;
Снимите крепления прямоугольной крышки, которая выполнена в черном цвете;
Отключите минусовую клемму с аккумулятора;
Сделайте метки на трубках бензопровода, чтобы потом разобраться, какая предназначена для подачи, а какая — на возврат;
Штуцер откручивается гаечным ключом на 17, после чего отводится подающий патрубок;
Отводящий патрубок снимается аналогичным способом;
Торцевым ключом на 7 миллиметров откручиваются гайки фиксации нажимного ободка;
Тут может потребоваться молоток, поскольку метизы часто оказываются прочно закрепленными. Поместите плоскую отвертку на реберную часть гайки и нанесите по рукоятке небольшой удар молотков;
Высвободив ободок, поднимите узел и выведите поплавок из топливного бака;
Теперь можно снимать насос и соответственно датчик.

Типы датчиков уровня топлива

В автомобилях может использоваться один из трех основных типов датчиков уровня топлива. А именно:

Рычажный. Относится к типу поплавковых датчиков. Это самый старый и простой тип данного устройства. Состоит из потенциометра (реостата — переменного резистора), рычага, и подвешенного на него поплавка. Преимущество поплавкового датчика — простота и надежность конструкции, а также низкая цена. Недостаток — большая погрешность прибора. Кроме этого, во время езды машины по неровной дороге зачастую стрелка прибора на панели колеблется, отражая тем самым движение топлива в баке.
Трубчатый. Также является поплавковым. Конструкция состоит из полой трубки, поплавка, направляющей стойки, сигнального провода (или проводов) а также контактной группы. Обеспечивает достаточно высокую точность показания уровня топлива, поскольку поплавок находится в ограниченном пространстве (внутри полой трубки). Достаточно распространенная модель датчика уровня топлива.
Электронный. Это самый новый тип датчика, устанавливаемый на современные автомобили, имеет собственный блок управления. Его другое название — бесконтактный, что обусловлено принципом действия. Так, рабочий рычаг непосредственно находится на поверхности топлива, а считывающее устройство соединено с ним посредством магнитного поля. Погрешность у таких приборов минимальна и не превышает 1%, а зачастую гораздо меньше.

Обратите внимание, что даже современные датчики зависимы от качества контактов на разъемах (в частности, условий эксплуатации и обслуживания). Поэтому выйти из строя может любой из перечисленных типов ДУТ.

Калибровка

При установке и обрезке емкостного измерителя уровня топлива потребуется произвести его калибровку. Для этого нужно задать новые параметры с указанием минимального и максимального объема горючего. Сделать это можно, просто замерив уровень топлива в пустом и наполненном баке.

Процесс калибровки:

Подключить ДУТ к компьютеру, предварительно перевернув его измерителем вверх.
Заполнить пространство между трубок используемым горючим.
Когда показатели в ПО на компьютере зафиксируются, отметить их полным баком.
Слить топливо из датчика, дождаться стабилизации в ПО и отметить пустой бак.

Также выполнить процедуру можно с помощью резервуара, но этот способ будет намного сложнее и потребует больше времени. Поэтому проще воспользоваться подручными средствами из инструкции выше.

Принцип работы датчика уровня топлива

В зависимости от принципа работы датчиков будут немного отличаться и неисправности которые могут с ними возникать. Рассмотрим схему работы датчика уровня топлива каждого из видов.

Поплавковый рычажный ДУТ

Принцип работы датчика уровня поплавкового типа основан на использовании реостата. К его центральной части прикреплен рычажок, на конце которого располагается поплавок. В зависимости от уровня топлива в баке поплавок будет перемещаться передвигая соответственно, и рычажок реостата по контактной дорожке. Во время такого движения будет изменяться сопротивление, что фиксируется электросистемой автомобиля. Соответственно, стрелка на приборной панели будет перемещаться в соответствии с указанным сопротивлением на реостате. К слову, при определенном положении поплавка, а значит, и значении сопротивления на реостате будет загораться контрольная лампа на приборной панели, указывающая на то, что в баке осталось мало топлива и необходима дозаправка.

Для наглядности рассмотрим работу датчика уровня топлива на примере автомобилей ВАЗ-2108/ВАЗ-2109, ВАЗ-21099. У них в конструкции могут использоваться два датчика — для высокой и низкой приборной панели. Конструкционно они похожи, однако имеют различное рабочее сопротивление. В частности, для датчика высокой панели значение сопротивления от 238 до 262 Ом означает, что топливный бак пуст. При сопротивлении 59…71 Ом стрелка топливного прибора находится приблизительно посередине (соответственно, и бак значит наполовину наполнен). Если же сопротивление находится в пределах 17…23 Ома, то это означает, что бак машины залит полностью.

Что касается датчика для низкой панели, то тут ситуация аналогичная. Так, при сопротивлении 285…335 Ом стрелка указывает на пустой бак. При 100…135 Ом стрелка будет соответствовать половине, а при значении 7…25 Ом — в конце шкалы, указывать, на полностью заправленный бак.

Указанные сопротивления важны в контексте проверки датчика, поскольку при выходе его из строя первое, что нужно сделать — выполнить проверку внутреннего сопротивления датчика с помощью электронного мультиметра.

Обратите внимание, что указанные значения сопротивлений актуальных лишь для перечисленных моделей ВАЗ. Для других же машин соответствующие значения необходимо искать дополнительно в прилагаемой к ним технической документации (мануалу). Однако даже эти показатели можно использовать как ориентир!

Трубчатый ДУТ

Конструкция датчика основывается на корпусе с направляющей стойкой (собственно, трубка), на другом конце которого расположен провод с контактной группой (фишкой). Также в конструкции есть поплавок с контактными кольцами, расположенный внутри полой трубки. Фланец корпуса крепится с помощью крепежных болтов на верхней стенке топливного бака. К слову, это является недостатком подобного типа датчиков и накладывает ограничение на его использование. В частности, датчики трубчатого типа можно устанавливать лишь на баки, высота которых достаточно велика.

Алгоритм работы трубчатого датчика уровня топлива следующий:

На трубке, которая касается дна, в нижней ее части, есть отверстие (или два), через которое топливо поступает во внутрь.
Расположенный внутри трубки поплавок имеет контактные кольца и при движении по трубке с изменением уровня топлива в баке изменяется и сопротивление. Измерение сопротивления происходит по одному или двум контактных проводах расположенных вдоль направляющей трубки.
Движение поплавка на поверхности топлива естественным образом меняет значение электрического сопротивления на контактном проводе при подаче на него питания.
В момент, когда поплавок находится в верхнем положении (бак полностью заполнен) задействуется небольшой отрезок контактного провода, соответственно, значение сопротивления минимально. В момент же, когда бак пустой — поплавок находится в нижней крайней точке, соответственно, длина сигнального провода максимальна, что соответствует и максимальному электрическому сопротивлению.

Сопротивление датчика уровня топлива будет отличаться у различных машин, поэтому при измерении нужно пользоваться технической документацией.

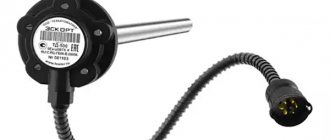

Электронный ДУТ

Электронные датчики уровня топлива устанавливают на автомобили, где используется качественный бензин и дизельное топливо, произведенный на биологической основе. Это обеспечивает не только очень точные показания датчика, но и позволяет «не прикасаться» исполнительному механизму непосредственно к топливу. Однако особенностью использования таких датчиков является то, что он не обеспечивает плавности в наблюдении за уровнем топлива (с небольшими шагами). В основе конструкции бесконтактных ДУТ лежит неактивный магнитный датчик. Схема датчика уровня топлива по которой он работает следующая:

Основная часть датчика находится в герметичном корпусе. С топливом соприкасается лишь магнитный датчик (MAPPS) и его рычаг.
Движение поплавка с магнитом происходит по сектору, определенному металлическими пластинами разной длины. Сигнал, соответствующий определенному уровню топлива в баке формируется зависимо от положения магнита на отдельной пластине.

Указатель уровня топлива в данном случае формируется по дискретному методу поскольку амплитуда сигнала обратной связи будет меняться от отрезка к отрезку который проходит магнит. В зависимости от модели конкретного датчика значение амплитуды сигнала и прочая техническая информация, отличается. Погрешность работы такой системы не превышает 0,5%…1% но и стоимость значительно выше обычной контактной системы, поэтому устанавливаются данные ДУТ лишь на машины бизнес и премиум класса.

Подведем итоги

Как видно, ДМРВ ВАЗ 2110 представляет собой достаточно важный компонент автомобиля в устройстве ЭСУД. Указанный датчик тесно взаимодействует с ЭБУ, определяет степень обогащения топливной смеси воздухом.

Вполне очевидно, что любые неполадки в работе датчика резко снизят эффективность работы двигателя. При этом подобрать и заменить датчик не сложно. Главное, правильно подобрать устройство и следовать приведенным выше инструкциям.

Рекомендуем также прочитать статью о том, как заменить фильтр салона на Лада Гранта. Из этой статьи вы узнаете, когда менять салонный фильтр на Гранте, а также как поменять фильтр салона Гранта своими руками.

Напоследок отметим, что в случае загрязнения датчика, не обязательно сразу прибегать к замене. На начальном этапе проводят его чистку, а также обработку патрубков от скопившегося мусора, пыли и грязи, параллельно выполняют ревизию всех компонентов датчика. Однако если нет положительного результата, необходимо приобрести и заменить устройство.

Источники

https://vaz-2110.ru/dvigatel/kak-pomenyat-datchik-topliva-na-vaz-2110.html
https://auto-self.ru/datchik-davleniya-topliva-vaz-2110-zamena-neispravnosti/
https://luxvaz.ru/vaz-2110/86-datchik-davleniya-topliva.html
https://carfrance.ru/vaz-2110-zamena-datchika-urovnya-topliva/
https://ladafakt.ru/ne-pokazyvaet-uroven-topliva-vaz-2110.html
https://enginehack.ru/rdt-vaz-2110/
https://KrutiMotor.ru/dmrv-vaz-2110-neispravnosti-i-zamena/
https://MasteraVaza.ru/elektroprovodka-i-elektrooborudovanie/datchiki/zamena-datchika-topliva-vaz-2110-225
https://Shinomontazh-Penza.ru/dvizhok/rdt-vaz-21124.html
https://osensorax.ru/rashod-uroven/dmrv-vaz-2110
https://vaz-2110.ru/dvigatel/regulyator-davleniya-topliva-vaz-2110-proverka-i-zamena.html
https://luxvaz.ru/vaz-2110/98-datchik-urovnya-topliva.html

Неисправности датчика уровня топлива

Внешне неисправности датчика уровня топлива проявляются одной из следующих ситуаций:

стрелка на приборе постоянно находится в движении, дергается, прыгает в крайние положения;
при полном топливном баке стрелка показывает его частичную заправку либо же вообще что он пуст;
при включенном зажигании стрелка на приборе находится на нулевой отметке при условии, что топливо в баке гарантированно есть;

Если у вас появились подобные проблемы значит не работает датчик уровня топлива, а вот если движение стрелки не упало в ноль, а лампа сигнала минимального остатка не загорелась либо напротив горит и при наполненном баке, то это свидетельствует о неисправностях самой приборной панели.

На автомобилях управляемых ЭБУ о наличии проблем с ДУТ можно узнать по зафиксированным в ОЗУ блока кодов ошибок для этого достаточно подключить диагностический сканер для считывании памяти и проверки параметров датчиков различных систем.

Ошибки датчика уровня топлива

Номера основных ошибок что соответствуют неисправностям датчика уровня топлива:

P0460 — «Неисправность электрической цепи ДУТ». На практике это означает повреждение либо обрыв питающего и/или сигнального провода. Часто это банально ухудшение контактов из-за их окисления.
P0461 — «Выход уровня сигнала за допустимые пределы». Ошибка формируется в случае, если сигнал от датчика уровня топлива слишком слабый или слишком сильный. Это может сопровождаться также перебоями в подаче топлива в двигатель, и как следствие, снижение его мощности вплоть до полной остановки.
P0462 — «Низкий уровень сигнала в цепи ДУТ». Обычно ошибка формируется в результате коррозии контактов, обрыва цепи заземления, короткого замыкания в цепи, повреждения топливного бака (утечка топлива).
P0463 — «Высокий уровень сигнала в цепи ДУТ». Как правило, ошибка формируется в результате повреждения или самого датчика уровня топлива или его поплавка. Известны случаи, когда она возникала по причине того, что ржавел топливный бак.
P0464 — «Ненадежный контакт в цепи ДУТ». Ошибка формируется в результате повреждения изоляции на проводке, окисление контактов, перебои в передаче сигнала от датчика на электронный блок управления.

Особенности конструкции ДУТов

Производители иногда меняют устройство датчиков уровня топлива в некоторых моделях, дополняя их новыми элементами. Обычно они оборудуются специальными компонентами, добавляющими новые функции или улучшающими имеющиеся. Схема основного измерителя остается неизменной.

Удаленный контроль электропитания ДУТа

Иногда передача сигнала от измерителя уровня топлива прекращается. Происходит это по двум причинам: севший аккумулятор или отключение питания. В некоторых случаях недобросовестные водители делают это намеренно для слива горючего. Функция удаленного контроля исключает такую ситуацию и отправляет информацию в автопарк, если датчики топлива были отключены.

Контроль температуры топлива

Функция контроля температуры может присутствовать даже на ультразвуковых датчиках уровня топлива. Она позволяет выявлять отклонения в нагреве горючего и поддерживать двигатель исправным, но практической пользы в ней нет, так как на сроки обслуживания машины температурные показатели не влияют.

Универсальный интерфейс для подключения

Датчик уровня топлива с универсальным интерфейсом подключения позволяет выбирать между аналоговым и цифровым сигналом в любой момент. Такая возможность полезна в случаях, когда устройство требуется соединить с уже имеющимся трекером или закупается целая партия измерителей для большого автопарка.

Индикатор уровня топлива

Размещается индикатор топлива в кабине. Он показывает точный объем оставшегося горючего для контроля расхода. В некоторых случаях прибор несет дисциплинирующую функцию. С помощью показателей в кабине можно намекнуть недобросовестному водителю, что слив будет зафиксирован индикатором уровня топлива и приведет к наказанию.

Изгиб ДУТа

Если бензобак имеет сложную форму, то может потребоваться специальный ДУТ с возможностью изгиба измерительной части. Такие модели допускают однократное сгибание под углом до 70° без снижения срока службы прибора.

CAN-подобная шина S6

Использование CAN-подобной шины продвигается на рынке ДУТ в качестве создания универсального интерфейса для подключения различных приборов в автомобилях. Такие устройства с измерителем уровня топлива передают информацию по CAN-шине и дают большое преимущество в виде возможности совмещения нескольких датчиков.

Взрывозащищенное исполнение

ДУТы во взрывозащитном исполнении имеют особую конструкцию, которая обеспечивает повышенную безопасность. Они используются на бензовозах и прочей технике, перевозящей опасные грузы, где законодательно допускается установить только такой топливный датчик.

Встроенный GPS-трекер в ДУТ

Если автомобилю не требуется полноценная система GPS-мониторинга, но отслеживать местоположение нужно, то ДУТ с GPS-трекером станет оптимальным вариантом. Он помогает контролировать расход топлива и видеть нахождение машины, не приобретая дополнительных дорогостоящих устройств и экономя пространство.

Причины неисправности

Причинами, почему не работает датчик уровня топлива либо он неправильно показывает, становятся такие неисправности:

Поплавок потерял герметичность. Подобная ситуация актуальна, когда в качестве поплавка используется шарик из хрупкой пластмассы, которая может растрескаться в результате механического воздействия либо в результате эксплуатации авто при сильных морозах. В этом случае поплавок будет находиться внутри жидкости или, что чаще, попросту утонет и ляжет на дно. Результатом будет постоянные показания прибора, что в баке нет топлива. Ремонтные меры предусматривают замену поплавка либо же всего узла целиком. Еще редкий вариант заключается в том, что поплавок может попросту отсоединиться от рычага, на котором он закреплен и «уйти в самостоятельное плавание».
Деформация рычага, на котором держится поплавок. В результате этого поплавок может терять подвижность либо отражать не корректную информацию. Часто такая ситуация происходит при неаккуратном извлечении топливного модуля с бака, но иногда даже и как результат длительной эксплуатации машины на дорогах с неровным покрытием, то есть, при постоянных вибрациях при езде. Можно попытаться придать рычагу изначальную форму, однако чаще всего соответствующий рычаг просто меняют на новый.
Повреждение корпуса датчика. В результате этого может измениться показания резистивных элементов либо повреждение рычага, снимающего соответствующие показания. В данном случае причиной, почему датчик не правильно показывает уровень топлива — это использование некачественного бензина либо ударные механические нагрузки на деталь.
Выход из строя резистивных элементов. Это достаточно частая причина, почему датчик уровня топлива не работает. Элементы на реостате выходят из строя по естественным причинам, то есть, в результате стирания при длительной эксплуатации. Возможен вариант, когда износ частичный, например, посередине. В этом случае стрелка прибора будет дергаться. Также возможно, что между скользящим элементом и резистивной дорожкой пропал контакт вследствие повреждения либо износа резистивного напыления либо ослабления прижима лапки бегунка. При такой неисправности стрелка будет лежать на нуле.

Отсутствие электрического контакта на определенном участке цепи. Как правило, на контактах, которые окисляются либо влагой, либо топливом. Могут быть повреждены провода, их изоляция, обрыв. Также иногда возникают проблемы с электрическими разъемами.
Сигнальный провод «коротит» на «массу». В этом случае значение его сопротивления будет искажаться и стремиться к нулю. При такой неисправности датчик уровня неправильно показывает уровень передавая информацию, что бак полностью залит.
Перегорание предохранителя, отвечающего за работу датчика уровня топлива. Номер предохранителя необходимо смотреть в электрической схеме конкретного автомобиля.
Нарушение крепления датчика на корпусе топливного бака. Например, с перекосом. Как правило, в такой ситуации запах топлива распространяется наружу, в частности, в салоне будет слышен запах бензина.
Встречаются случаи, когда у резистивной платы, по которой движется бегунок, попросту отваливается крепежная пайка.
У трубчатых датчиков уровня топлива может быть оборван сигнальный провод. В этом случае стрелка будет постоянно показывать пустой бак.
Также трубчатым датчикам свойственен налет, который может образоваться на направляющей стойке. Это естественным образом приведет к затруднению (и даже невозможности) движения поплавка. Налет обычно образуется в результате использования некачественного топлива (с большим количеством парафина, газолина вместо бензина). В этом случае стрелка прибора замрет в одном положении, причем не обязательно в одном из крайних.
У бесконтактных датчиков может быть поврежден магнитный датчик и/или его проводка. На некоторых из них устанавливается специальная контрольная и управляющая плата. Проблема может быть и с ней. В этом случае обычно датчик полностью выходит из строя, то есть, не показывает уровень топлива вообще.

Чаще всего проблемы возникают с поплавками либо с резистивными элементами, которые со временем истираются и перестают передавать корректные данные. Но заметьте, что когда уровень топлива не показывается, то не всегда виноват именно датчик. Часто не работает стрелка, и тут виноват уже прибор на панели, который, по сути, является потенциоментром. Поэтому если датчик топливо неправильно показывает, то нужно его снять и проверить мультиметром и произвести визуальную дефектовку.

Как проверить датчик уровня топлива

Первое, что нужно сделать при проверке любого датчика уровня топлива — проверить приходит ли к нему питание через предохранитель. В случае, если конструкция автомобиля не предполагает открытый доступ к датчику, в таком случае нужно воспользоваться электросхемой автомобиля и подключиться к соответствующим выводам на колодках. Для этого нужно будет использовать кусочки проводов. Если же доступ есть (обычно через багажник или под задним сидением), то необходимо отключить фишку от датчика и далее воспользоваться электронным мультиметром для проверки либо контролькой.

Чтобы понять к каким контактам нужно подключатся используйте схему электропроводки, если же дело с обычным резистивным датчиком уровня инжекторного авто, то в качестве ориентира можно смотреть на сечение проводов подходящих к колодке — на бензонасос провода всегда толще, чем на датчик. В общих чертах алгоритм проверки будет следующим:

Одним щупом тестера прикоснуться к плюсовому выводу на фишке, а другим — к минусовому либо корпусу автомобиля (желательно выбирать место, где лакокрасочного покрытия или нет совсем или оно минимально).
Если питание приходит — мультиметр покажет +12 Вольт (в стандартных легковых автомобилях).

Если питания нет — для начала нужно проверить целостность предохранителя, а потом целостность проводов плюса и минуса. Когда же питание есть, но датчик топлива показывает некорректные данные, необходимо продолжать проверку и убедиться, в чем дело — в датчике или проводке.

Проверка датчика уровня топлива по универсальному методу

После проверки, приходит ли питание от предохранителя на датчик топлива, необходимо проверить как работу самого датчика, так и сигналы, отходящие от него на потенциометр на приборной панели, то есть, прибор уровня топлива.

Между датчиком топлива и потенциометром, используемых в машинах с карбюраторным двигателем, имеет три провода. Один из которых — «масса», второй — сигнальный провод сопротивления, идущий к прибору, и третий — сигнальный к контрольной лампе критического уровня топлива!

Между датчиками и потенциометрами у инжекторных моторов проводов четыре. Первый — «масса», второй — питание на бензонасос, третий — сигнальный, четвертый — на сигнальную лампу. Между электронными датчиками и прибором также имеют три провода. Первые два — это питание и «масса», а третий — сигнальный, идущий к блоку управления, который укажет количество топлива на цифровом табло приборной панели.

Проверку поплавкового или трубчатого датчика уровня топлива имеет смысл начать с универсального метода. Он выполняется в двух вариантах — когда стрелка постоянно находится в начале шкалы и когда стрелка находится постоянно в конце шкалы. Начнем с первого. Для этого необходимо:

Обеспечить доступ к контактной группе датчика на топливном баке.
Включить зажигание.
Разорвать цепь сигнального провода (используя дополнительные провода).
Наблюдать за поведением указателя уровня на панели приборов.

В случае, когда после этого стрелка на приборе сместилась в конец шкалы — датчик уровня топлива неисправен. Если же стрелка осталась на месте — требуется проверить целостность сигнального провода, то есть, «прозвонить» его.

Если стрелка постоянно находится в конце шкалы, то проверка датчика выполняется по следующему алгоритму:

Обеспечить доступ к контактной группе датчика над бензобаком.
Включить зажигание.
Конец сигнального провода, идущего на приборку, поочередно замкнуть сначала на контакт датчика, а потом на кузов («массу»).
В случае, если стрелка прибора при этом осталась на нулевой отметке в обоих случаях, то это значит, что, скорее всего, оборвался сигнальный провод, соединяющий датчик с прибором. Следовательно, его нужно прозвонить.
Если стрелка отклоняется в противоположную сторону в случае замыкания провода на кузов — значит, отсутствует контакт датчика с «массой».
Если же стрелка смещается в обоих случаях — значит, датчик неисправен и требуется дальнейшая диагностика.

Для более точной диагностики датчик уровня топлива лучше проверять его в снятом состоянии.

В процессе демонтажа следите за тем, чтобы мусор с крышки или ободка уплотнителя не попал в топливный бак. Поэтому перед демонтажом желательно протереть ветошью пыль и грязь на крышке топливного модуля.

Как проверить рычажный датчик уровня топлива мультиметром

Конкретный пример как проверить рычажный датчик уровня топлива поплавкового типа в снятом состоянии рассмотрим на основе автомобилей ВАЗ-2108, ВАЗ-2109 и ВАЗ-21099. Алгоритм проверки будет следующим:

Включаем мультиметр в режим измерения сопротивления.
Подключаем к выводам датчика щупы и двигаем резистивным рычагом по дорожке. Сопротивления при различных режимах должно постепенно изменяться.
Так, если поправок висит внизу под собственным весом (соответствует пустому баку), то сопротивление на датчике должно быть в пределах 238…262 или 285…335 Ом в зависимости от того, какой используется датчик. Если поднять поплавок вниз, то сопротивление должно снизится до 17…23 либо 7…25 Ом. На практике указанные значения могут НЕЗНАЧИТЕЛЬНО отличаться. Если показания отличаются значительно, не меняются или же меняются скачкообразно в процессе движения поплавка — скорее всего, датчик неисправен.

Кроме измерения датчика уровня топлива мультиметром также нужно выполнить его визуальную проверку. В частности, проверить работоспособность нужно, убедившись, что провода и разъемы не имеют механических повреждений. Также обязательно нужно осмотреть наличие окислов и/или мусора на переменном сопротивлении, а планка с контактами надежно закреплена и припаяна к выводам. Еще надо проверить плотность контакта, то есть, насколько плотно «язычок» подходит к переменному сопротивлению. При необходимости его нужно будет подогнуть (только осторожно!).

На других автомобилях (или при использовании других датчиков) алгоритм проверки будет таким же, однако предварительно необходимо знать номинальное значение сопротивлений установленных датчиков. Это можно найти в инструкции к ним либо в технической документации к автомобилю (мануалу).

Обратите внимание, что если датчик уровня топлива исправен, а указатель на приборной панели все равно работает некорректно либо не работает вовсе — значит, неисправен сам указатель. Зачастую ремонт связан с заменой (или добавлением) подстроечного резистора. Это требуется для того, чтобы скорректировать вышедшее из строя сопротивление на самом приборе.

Нарушения в работе автомобиля при неисправном ДУТ

Итак:

Предположим, вы увидели, что показатели уровня топлива стремительно изменяются. Предпосылкой данного явления может быть, стёршаяся под влиянием бегунка, контактная дорожка.
При маленьком износе, можно попытаться выйти из данного положения таким образом: выгнуть крепление бегунка немного больше проблемного участка. Если износ дорожки огромный, потребуется поменять датчик уровня горючего ВАЗ 2110.
Имеется еще одна трудность, образующаяся зачастую: устройство обманывает — указатель его индикатора со значительной погрешностью показывает уровень остатка горючего. Вероятно, прибор попросту необходимо настроить.
В данном случае его разбирают, и ручным способом перемещают указатель от левого крайнего положения «1» к правому положению «0», контролируя точность показаний. В случае если до крайних положений указатель не доходит, подверните регулирующий язычок — этим вы увеличите ход стрелки.
Еще бывает подобная картина: у вас полбачка топлива, а устройство указывает, что там ничего. О данном случае необходимо проверить все контакты измерителя. Сначала те, какие пребывают на панели устройств — вероятно, необходимо подтянуть гайки, какими закрепляются провода.
С проводами на панели всё нормально – проверьте, не наблюдается ли заклинивания рычага в переходных положениях. Для установления общей работоспособности указателя горючего, необходимо проверить соединения проводков массы и рукоятки ручника.

Важно! Вы сделали профилактику, а эффекта нет — это означает, что нужна замена датчика уровня горючего ВАЗ 2110.

Накануне покупки нового устройства, проверьте его маркировку. Для этого в руководстве по эксплуатации машины имеется надлежащая аннотация. Имеется приблизительно 10-ка видов измерителей, различающихся уровнем сопротивления. У любого устройства данный коэффициент персонален.

Частые неисправности датчика топлива на ваз 2110

В принципе, датчик уровня горючего может преподнести водителям множество малоприятных сюрпризов, какие очень запутывают в пути:

Показания уровня горючего приступают скакать. В подобной переделке прибор может показывать, что угодно – то наибольший, то наименьший уровень горючего. Разбираться в подобной ситуации становится абсолютно нереально. Первопричиной данному явлению может быть повреждение дорог на плате осуществляющего контроль органа. Рано либо поздно они могут износиться из-за непрерывного воздействия бегунка. Если подобный признак обнаружился в вашем автомобиле, можно попытаться подогнуть бегунок, т. е. передвинуть его на значительный участок платы. Однако это может помочь лишь в тогда, когда дороги еще не очень износились. В ином случае нужна смена датчика.
Датчик уровня горючего постоянно показывает неверные сведения. Оснований данного явления может быть некоторое количество: ✔ В случае если показания уровня постоянно повышены либо понижены, в таком случае можно отрегулировать прибор горючего. ✔ Курсор уровня горючего показывает на полноту бака. На самом же деле вы четко знаете, что бак наполнен только отчасти.

Неполадки

Итак:

Допустим, вы заметили, что показатели уровня бензина резко меняются. Причиной этого явления может быть, стёршаяся под воздействием бегунка, контактная дорожка.
При незначительном износе, можно попробовать выйти из этого положения так: изогнуть крепление бегунка чуть выше проблемногоучастка.Если же износдорожки очень большой, придётся заменить датчик уровня топлива ВАЗ 2110.
Есть ещё одна проблема, возникающая не менее часто: прибор врёт — стрелка его индикатора с большой погрешностью указывает уровень остатка топлива. Возможно, датчик просто нужно отрегулировать.

На комбинации приборов индикатор топлива находится справа

В этом случае его демонтируют, и вручную переводят индикатор от левого крайнего положения «1» к правому положению «0», проверяя правильность показаний. Если до крайних положений стрелка не доходит, подогните регулировочный язычок — этим вы увеличите ход стрелки.
Ещё бывает такая ситуация: у вас полбака бензина, а прибор показывает, что там пусто. В этом случае нужно проверить все контакты датчика. В первую очередь те, которые находятся на панели приборов — возможно, нужно подтянуть гаечки, которыми фиксируются провода.
С проводами на панели всё в порядке – проверьте, нет ли заедания рычага в промежуточных положениях. Для определения общей работоспособности указателя топлива, нужно проверить соединения проводов массы и рукоятки ручника.

Вы проделали профилактику, а результата ноль — значит, необходима замена датчика уровня топлива ВАЗ 2110. Перед покупкой нового прибора, выясните его маркировку. Для этого в руководстве по эксплуатации автомобиля есть соответствующая инструкция. Существует около десятка разновидностей датчиков, отличающихся уровнем сопротивления. У каждого прибора этот показатель индивидуален.

Особенности измерения давления топлива на ВАЗ-2110

Сразу хотелось бы отметить, что измерить этот параметр можно несколькими способами. Одним из наиболее популярных является покупка специального комплекта, в составе которого есть специальный адаптер для подключения, манометр (именно с его помощью и производится измерение), а также слив. На покупку таких устройств придется выделить около 1 500 рублей. Можно поступить и по-другому – отправиться на СТО, где за 300-500 рублей специалисты проведут необходимые измерения.

Но есть и более изощренный способ, который не требует дополнительных затрат – измерение давления топлива с помощью обычного манометра, который используется для проверки давления в шинах. При этом для измерений лучше использовать манометры с минимальным пределом (около 6-7 атмосфер). В этом случае погрешность будет минимальной.

Но как произвести проверку? Последовательность действий будет следующей:

Подготовьте манометр с пределом 6-7 атмосфер и намотайте фумку непосредственно под патрубок.
Подготовьте кислородную трубку с диаметром 9 мм и надевайте ее сверху.
Зафиксируйте крепеж с двух сторон с помощью хомутов.
Накройте чем-нибудь генератор, чтобы избежать возгорания.
Снизьте к минимуму давление в топливной системе. Сделать это просто. Снимайте предохранитель, который питает бензонасос (в «десятке» она находится под облицовкой возле блока управления, крайний с левой стороны), заведите двигатель и дождитесь, пока он сам заглохнет.
Скручивайте пластиковый колпак, установленный на топливной рампе.
Загляните внутрь колпачка – там будет стандартное отверстие и ниппель. Берите колпак с автомобильного колеса и выкручивайте его. Будьте готовы к небольшому выбросу топлива (это вызвано наличием остаточного давления).
Теперь надевайте второй край шланга на вывод рампы с последующей фиксацией хомутом.
Убирайте «защиту» с генератора и заводите мотор (не забудьте вернуть предохранитель на место).

Данный метод проверки давления топлива считается одним из наиболее точных, простых и весьма эффективных. К слову, если под рукой нет хомутов, то для затяжки можно использовать специальные втулки регулировочных болтов. При этом для фиксации на штуцер надевается небольшое резиновое колечко. С обратной части втулки можно припаять штуцер, к которому и будет подключаться шланг.

Нормальное давление топлива должно находиться в диапазоне от 2,8 до 3,2 баров (атмосфер). После демонтажа вакуумной трубки с регулятора давления топлива показатели могут немного вырасти – в среднем на 0,2-0,7 атмосфер.

Как проверить ДМРВ на ВАЗ 2110 мультиметром

Важно! Все отключения и подключения разъемов производятся при отключенном аккумуляторе.

A. Проверка жгута проводов и контактов. На этом этапе тестируется взаимодействие ЭБУ и ДМРВ. Производится при снятом разъеме и положении ключа зажигания «ON». Необходимо знать распиновку коннектора датчика со стороны ЭБУ:

Контакт № 1 не участвует в проверке.
Контакт № 2 — питание 12 вольт. Отклонение даже на 0,5 вольта не допустимо.
Контакт № 3 — «земля», масса.
Контакт № 4 — питание датчика 5 вольт. Аналогично: отклонения не допустимы.

Б. Убедившись в целостности кабельного жгута и работоспособности ЭБУ, проверяем сигнальное напряжение на подключенном расходомере. Поворачиваем ключ зажигания в положение «ON», двигатель не заводим! Подключаем цифровой мультиметр к массе и контакту № 5 датчика расхода воздуха.

Мультиметр устанавливается в режим измерений 2 вольта с погрешностью 1/100 вольта. Данные показания точно свидетельствуют о состоянии расходомера, поэтому класс точности тестера должен быть высоким.

Если прибор показывает напряжение в пределах 0,99-1,02 В — ваш расходомер новый или в отличном состоянии.

Показания от 1,03 до 1,05 вольта допустимы, но ДМРВ скоро выйдет из строя. На таком датчике еще можно ездить, но качество топливно-воздушной смеси будет далеко от идеала.

Если напряжение отсутствует, или его уровень выше 1,05 В — расходомер неисправен, требуется замена.

Совет: не следует экономить на замене ДМРВ. Перерасход топлива и повышенный износ мотора покроют всю мнимую выгоду.

Признаки неисправности

Прежде чем перейти непосредственно к процессу замены регулятора, нужно упомянуть о признаках его неисправности. Главной из них являются проблемы в работе клапана, особенно когда клапан плохо держит, т.е. топливо свободно циркулирует. Это в свою очередь провоцирует снижение давления. Как результат падает мощность двигателя, ведь для увеличения оборотов ему не хватает топлива.

При включении мотора появляется необходимость долго работать стартером (т.е. устройством, которое раскручивает вал двигателя с целью его запуска), чтобы создать нужное давление. Если клапан находиться в полностью нерабочем состоянии, топливо перестает сбрасываться в бак. Это провоцирует увеличение давления. Как результат происходит перерасход бензина, а также неполное его сгорание.

Кроме того существуют другие признаки, указывающие на неисправность РДТ в ваз 2110:

двигатель глохнет на холостых оборотах;
мотор не работает на полную мощность;
неустойчивая деятельность двигателя;
содержание СО (угарный газ) и СН (метан) значительно превышает установленные нормы;
рывки во время езды.

Характерные неисправности

У автомобиля ВАЗ 2110 датчик топлива основан на реостате с резистором, который изготавливается из нихромовых частиц. Подвижный элемент реостата опускается в топливо и двигается при помощи рычага и поплавка.

Вторая часть рычага является, по сути, добавочным контактом. Если расположить его в определенном положении, цепь регулирования процесса подпитки запасным горючим замкнется. В отечественной «десятке» объем резервного топлива составляет около 4-6,5 литров.

Увы, несмотря на важность измерителя уровня горючего, его качество далеко от совершенства, потому автовладельцам не редко приходится сталкиваться с неисправностями датчика.

Важно заметить, что не все поломки требуют обязательно его замены. Иногда можно обойтись простой настройкой, которая позволит вернуть прежнюю функциональность указателю.

Характерные поломки

Определение маркировки
Есть несколько характерных неисправностей, справиться с которыми сможет даже новичок.

Индикатор уровня топлива резко меняет свои значения. Вероятнее всего, износилась контактная дорожка из-за бегунка. Если износ не сильный, достаточно просто подогнуть крепежи бегунка таким образом, чтобы он оказался немного выше проблемной зоны. Но когда износ серьезный, контактная дорожка меняется полностью.
Стрелка указателя находится на уровне, который не соответствует действительности. К примеру, она показывает пустой бак, хотя вы только что заправились. Здесь потребуется подстройка. Отключайте датчик от бака бензина, выполняйте регулировку индикатора. Достаточно переместить стрелку от значения, на котором она застряла, к нулевому. Чаще всего подобная мера помогает.
Стрелка еле двигается, не может добраться до нужного положения. В такой ситуации немного сгибается язычок, что позволяет увеличить интервал хода стрелки указателя. Возможно, что на указатели разорвались или отошли контакты. Для этого загляните под приборную панель, проверьте состояние проводки.
Не исключено, что крепежи фиксации проводов ослабли. Их нужно подтянуть. При исправной приборной панели исследуйте весь путь проводки. Часто возникает замыкание, из-за которого измерительное устройство перестает работать.

Если все предпринятые меры не дали никакого результата, датчик продолжает демонстрировать полную неработоспособность, вам придется заменить его.

Ремонт датчика уровня топлива

В первую очередь необходимо понимать, что ремонт датчика уровня топлива невозможен без его демонтажа с посадочного места.

Если на рычажном датчике уровня топлива износились резистивные элементы — можно попробовать подогнуть «язычок», который непосредственно скользит по ним и передает значение тока на контролирующий прибор. Заодно можно почистить контактные дорожки прибора. В случае же, если резистивная дорожка износилась значительно, то ремонт не возможен и ДУТ подлежит только замене. Если плата с резистивной дорожкой «гуляет» на своем посадочном месте — ее нужно припаять заново.

Когда возникли неисправности в электрической цепи датчика, обычно проблемы возникают на контактах. Соответственно, их нужно почистить и подтянуть. Также желательно смазать их специальной смазкой. Повреждены провода — желательно заменить на новые (можно целым жгутом). Однако если повреждение изоляции незначительное, то можно воспользоваться для ремонта изолентой или термоусадкой для проводов.

Если в трубчатом датчике загрязнилась направляющая трубка — значит, ее нужно почистить и смыть налет с помощью спрея с очистителем. Заодно можно почистить и сигнальные провода, расположенные вдоль трубки.

Недостатком электронного датчика уровня топлива является его неремонтопригодность. По крайней мере, в гаражных условиях. Поэтому, если данный узел вышел из строя — обратитесь за помощью в автосервис либо к официальному представителю автопроизводителя вашего автомобиля.
