Не работает прикуриватель ваз 2107 и 2106: замена и схема подключения, как подключить ап

08.06.2021 7 518 ВАЗ 2107

Автор:Иван Баранов

Раньше прикуриватель использовался в автомобилях для прикуривания сигареты. Теперь это своеобразная розетка на 12 В, в которую подключать можно различные девайсы. Поэтому, если не работает прикуриватель ВАЗ 2107, это порой большая проблема. Что собой представляет устройство, какие встречаются основные неисправности, как заменить и отремонтировать прикуриватель, раскрывается в данной статье.

[ Скрыть]

Что делать, если не работает прикуриватель на «Классике» — ВАЗ 2107

Раньше прикуриватель использовался в автомобилях для прикуривания сигареты. Теперь это своеобразная розетка на 12 В, в которую подключать можно различные девайсы. Поэтому, если не работает прикуриватель ВАЗ 2107, это порой большая проблема. Что собой представляет устройство, какие встречаются основные неисправности, как заменить и отремонтировать прикуриватель, раскрывается в данной статье.

Преимущества и недостатки автоприкуривателей

Как только появился прикуриватель в автомобиле, он остается неотъемлемой частью оборудования.

С развитием техники появилось много устройств, которым достаточно питания от бортовой сети автомобиля. АП стал использоваться в качестве автомобильной розетки. Принцип работы прибора с годами не изменился. Но появились различные тройники и переходники, которые расширили возможности применения АП (автор видео – Своими руками).

Устройство и предназначение прикуривателя

Первоначально автомобильный прикуриватель (АП) был задуман, чтобы водитель мог прикурить сигарету, как от уголька из костра. Устройство прибора не изменилось с момента создания, хотя он присутствует в салонах даже первых отечественных машинах.

Прикуриватель ВАЗ 2106 представляет собой устройство, состоящее из двух частей: гнезда и патрона. Металлический патрон имеет пластмассовую рукоятку в виде кнопки. В центре гнезда вмонтирован металлический стержень, играющий роль положительного полюса.

Роль минуса выполняет металлический корпус патрона. Между корпусом и металлическим стержнем находится изолятор, исключающий контакт между плюсом и минусом. Соединение плюсового и минусового контакта происходит через нихромувую спираль, которая выступает в роли нагревательного элемента.

Когда ток поступает на нагревательный элемент, он начинает нагреваться до высокой температуры. При нагревании спирали до необходимой температуры ток перестает поступать, благодаря тепловому реле. Гнездо для устройства расположено на приборной панели, в зоне комфортного доступа для водителя. Оно выполнено в виде продолговатого углубления с металлической оболочкой, которая играет роль минуса.

Внутри находится центральный контакт, на который подается плюс с аккумуляторной батареи. Корпус АП оснащен лампочкой подсветки, которая автоматически включается вместе с внешним освещением.

Для включения режима нагрева нажимается ручка, чтобы патрон погрузился в гнездо и зафиксировался в нажатом состоянии. Удерживают его биметаллические пластины. В этом момент происходит соединение положительного контакта патрона с плюсом гнезда, и отрицательного контакта гнезда с отрицательной клеммой патрона. Ток, протекая по спирали, нагревает ее. Нагревательный элемент достигает нужной температуры в течение 15-20 секунд.

Затем под воздействием высокой температуры биметаллические пластины начинают расходиться, раздается характерный щелчок, и патрон занимает свое прежнее положение благодаря внутренней пружине.

Если в бортовой сети низкое напряжение, патрон будет дольше находиться в гнезде, так как увеличится время нагрева.

Со временем к прямому назначению прикуривателя добавилась дополнительная функция – он стал использоваться в качестве розетки для подключения различных электронных устройств. В розетку АП подключаются электрические приборы, которым для питания достаточно 12 В бортовой сети.

Производители электротехники выпускают большое количество приборов, которые могут быть использоваться в автомобиле:

вентилятор;
обогреватель;
пылесос;
обогрев сидений;
зарядное устройство для телефонов и других девайсов;
приборы для освещения салона и т.д.

Все дополнительные электроприборы оснащены специальным входом для подключения к АП. Появились специальные разветвители, которые позволяют подключать в гнездо сразу несколько устройств одновременно.

Питание АП получает от электросети автомобиля. Подключение прикуривателя ВАЗ 2107, как и других отечественных машин, осуществляется через монтажный блок напрямую от аккумулятора без использования реле. Разъем прикуривателя защищен специальным плавким предохранителем на 10 А, который находится в монтажном блоке. При высоком токе нить в предохранителе расплавляется и размыкает электрическую сеть, предотвращая воспламенение.

Схема подключения прикуривателя

К гнезду АП подключены три провода:

«минус» — масса;
«плюс» — подключается через предохранитель с АКБ;
«плюс» — подключен к лампе подсветки прибора от габаритных огней, работает только при включении внешнего освещения.

Для исключения ситуации, когда патрон может заклинить в гнезде, АП оснащен специальным предохранительным устройством, защищающим его от перегрева и возгорания. Самое простое такое устройство выполнено в виде легкоплавкой металлической шайбы. Если температура слишком высокая, она расплавляется и перемыкает на короткое время питание АП, а в монтажном блоке перегорает предохранитель, обесточивая устройство для прикуривания.

Некоторые прикуриватели имеют встроенный предохранитель, который расположен в самом гнезде. Если расплавляется шайба или перегорает предохранитель, прикуриватель подлежит замене. В последнее время в качестве предохранителя стали устанавливать тепловой биметаллический предохранитель многоразового использования. При перегреве он перемыкает контакты питания, предотвращая перегорание предохранителя, но спустя время биметаллический предохранитель остывает и вновь размыкает контакты.

Возможные неисправности: признаки и причины

АП не относится к надежным соединительным устройствам, которые служат долгое время. Этого не предусматривает его конструкция. Хорошую фиксацию можно обеспечить увеличением количества прижимных лапок, но пока универсального устройства не изобрели. На самом деле АП имеет лишь центральный подпружиненный контакт и две прижимные лапки. Центральный контакт может располагаться глубоко, а может близко.

Пазы для лапок на вилке могут не совпадать с расположением самих лапок. В течение эксплуатации между вилкой и гнездом устройства ухудшается контакт, появляется искрение в месте соединения, в результате возможно короткое замыкание.

Ниже перечислены возможные неисправности АП:

Плохо фиксируется вилка в гнезде. В такой ситуации водителю приходится придерживать головку в гнезде до полного разогрева, что неудобно и небезопасно при управлении автомобилем. Причиной неисправности являются усики, находящиеся в гнезде. С течением времени они изнашиваются и перестают удерживать патрон. Для устранения данной поломки нужно просто подогнуть усики (автор видео — И не только О рыбалке).
Перегорание спирали в патроне. В этом случае решить проблему можно путем замены головки прикуривателя. Можно восстановить работоспособность старой спирали, очистив ее от копоти и нагара. По правилам, спираль нагревается докрасна в течение 20 секунд после включения. Затем головка должна выскакивать. Когда это происходит раньше или позже, можно отрегулировать время нагрева, подогнув или разогнув контакты устройства. Если принятые меры не помогли, головку нужно заменить.
Перегорание предохранителя. Обычно в ситуации перегорания предохранителя виноват водитель при подключении с помощью разветвителя нескольких дополнительных устройств. Таким образом, повышается нагрузка на прикуриватель, который рассчитан на определенную мощность. Кроме того, предусматривается кратковременное использование гнезда. Поэтому при превышении нагрузке и постоянном использовании предохранитель перегорает. Решается проблема путем замены детали, которая находится в предохранительном блоке. Предохранитель рассчитан на 10 А. Не стоит устанавливать деталь с большим номиналом, так как это грозит выгоранием гнезда АП.
Обрыв проводки. Работа устройства может быть нарушена при обрыве проводки. Провода могут защемляться или перетираться во время эксплуатации, что приводит к исчезновению контакта. Обнаружить разрыв можно с помощью мультиметра, прозвонив цепь. Найдя место обрыва, нужно заменить оборванный кусок целым. Провода следует качественно заизолировать, чтобы избежать возгорания.

Признаки неправильного подключения

В случае неправильного подключения прикуривателя, он будет работать со сбоями или полностью выйдет из строя. Кроме того, отклонение от правил монтажа может вызвать короткое замыкание и привести к воспламенениям элемента.

Как проверить

Если прикуриватель отказывается проводить электричество, следует убедиться, что он правильно подключен.

Чтобы проверить работоспособность устройства, нужно действовать по такому алгоритму:

Повернуть ключ зажигания и активировать подачу электричества.
Вставить прикуриватель в разъем.
Подождать несколько секунд и проверить состояние элемента рукой. Если он не нагрелся — значит произошла поломка.

Завершив диагностику, следует изъять прибор из гнезда.

Для восстановления основной функции прикуривателя, достаточно поменять его головку. Если из строя вышла нихромовая спираль, которая подвергается износу в связи с интенсивной эксплуатацией, ее можно заменить своими руками. Главное — подобрать подходящую модель на рынке.

Если замена не устранила поломку, потребуется проверить цепь питания и осмотреть все соединения. На этапе осмотра следует убедиться:

Не перегорели ли контакты на корпусе прикуривателя и места подключения.
Не вышел ли из строя предохранитель, который находится в соответствующем отсеке и обозначается иконкой сигареты или надписью.
Нет ли следов горения и сторонних частиц в гнезде.
Исправна ли вилка гнезда.

Нередко сбои в работе устройства случаются по причине повреждения предохранителя. Заменить деталь можно своими руками, не привлекая специалистов.

Если устройство перестало работать, его можно заменить своими руками. Главное — разобраться, где в прикуривателе плюс, а где минус.

Инструкция по ремонту и замене механизма

Ремонт и замена прикуривателя ВАЗ 2107 аналогичны для «вазовской классики», поэтому их можно рассмотреть в качестве примера.

Для выполнения данных процедур нужно приготовить следующий инструментарий:

набор отверток;
плоскогубцы;
небольшие щипцы или пинцет;
паяльник с припоем;
переносную лампу или фонарик;
изоленту;
хлопчатобумажные перчатки.

Ремонт состоит из последовательности шагов:

Обесточивается авто путем снятия отрицательной клеммы с АКБ.
В салоне находим, где находится гнездо АП и обеспечиваем удобный доступ к нему. Обычно он находится на центральной консоли, поэтому отодвигаем водительское кресло максимально назад.
Теперь вынимаем патрон из гнезда. Подсветив внутренность гнезда, нужно удалить все посторонние предметы или осколки, воспользовавшись пинцетом.
Дальше следует проверить предохранитель, находящийся в монтажном блоке. Обычно он расположен под капотом, приборной панелью или сиденьем водителя. Открыв предохранительный блок, находим нужный предохранитель. Его расположение можно определить по схеме на внутренней стороне крышки или в инструкции по эксплуатации. Вынимаем нужный предохранитель и проверяем его перемычку. Если она перегорела, деталь необходимо заменить.
Если замена предохранителя не помогла, переходим к следующему этапу. Вынимаем прикуриватель. Затем плоскогубцами берем аккуратно за ободок и, не прилагая усилий, тянем его к себе, чтобы не повредить проводку.
На вытащенном элементе осматриваем место, где он припаивается к АП. При обнаружении некачественного соединения или разрыва, нужно припаять провод. При осмотре следует обратить внимание на провода и изоляцию. Если есть потертости, провод следует заизолировать.
Проверив устройство на работоспособность, возвращаем ободок на прежнее место.

Замена прикуривателя ВАЗ 2107

Очень часто владельцы отечественных автомобилей, в частности ВАЗ 2107, сталкиваются с проблемой неисправной работы прикуривателя. Для некурящих водителей неисправный механизм не играет большой роли, но вот когда данным элементом приходится пользоваться практически каждый час, то проблему стоит решать быстро. После выхода из строя прикуривателя, можно также обнаружить, что не функционирует также и магнитола.

Учитывая тот факт, что автомобильная розетка, в которой по стандарту расположен прикуриватель, используется и для иных целей:

подключение зарядки телефона;
включение регистратора;
подключение вентилятора;
включение электрокомпрессора для подкачки шин.

На сегодня популярность данной розетки достаточно велика, что касается даже отечественных автомобилей ВАЗ 2107. В данном материале уделим внимание вопросу о том, что же представляет собой замена прикуривателя ВАЗ 2107, что потребуется для выполнения данной процедуры.

Другие проблемы

Во многих автомобилях, распространенных среди отечественных водителей, прикуриватель может иметь различным свойственным только этой марке авто неисправности. Владельцы многих американских внедорожников отмечают каждый раз появление дыма в салоне в момент подключения к разъёму мощного прибора. По своей значимости проблема сравнима с дымлением двигателя.

Вся сложность заключается в том, что незначительная на первый взгляд поломка может привести к выводу из строя электроники автомобиля. Ведь сгоревший от перенапряжения провод может находиться в одном жгуте с остальными проводами.

На отечественных автомобилях марки ВАЗ наиболее уязвимым местом считается предохранитель. Чтобы его проверить на исправность, достаточно проделать следующее:

Включите вентилятор печки, если отопитель не включается, значит, возникла проблема с предохранителем F18
Чтобы его заменить, совсем не обязательно лезть под капотом. Он находится слева от руля в общем блоке
Если же вентилятор печки работает, возможно, в проводке произошел пробой. Но не стоит грешить на неё сразу, лучше всего сперва проверить предохранитель F6

Последний также влияет на работу прикуривателя, как и F18. Поэтому в случае возникновения неисправности, следует оба проверить на работоспособность.

Причины неисправности устройства

Замена прикуривателя может потребоваться в том случае, если изделие перестало функционировать. Причинами выхода из строя механизма служат следующие факторы:

Перегорание плавкой вставки предохранителя розетки. Возникает в частых случаях, если розетка используется для подключения нескольких устройств как разветвитель. Ведь 10 амперный предохранитель не рассчитан на большие перегрузки по току, поэтому в частых случаях выходит из строя. Для того чтобы осуществить ремонт прикуривателя, необходимо попросту заменить предохранитель на новый.
Окисление контактов устройства. Для проведения ремонта потребуется снять механизм и осуществить зачистку контактов.
Замыкание контактов изделия. Оплавление контактов возникает в тех случаях, когда неумелые владельцы заменяют 10А предохранитель на 15А. В результате это приводит к тому, что “горит” проводка в автомобиле или плавятся контакты. Для устранения проблемы необходимо снять устройство, и на основании возникшей поломки, произвести ремонт.
Неисправность спирали накаливания. Для того чтобы отремонтировать изделие, необходимо заменить головку на новую. Стоимость изделия не превышает 150 рублей.

При частом использовании изделия наблюдается выход его из строя. Согласно инструкции, головка прикуривателя должна выщелкиваться при нажатии на нее по истечению 10-20 секунд. С течением времени данный промежуток времени увеличивается, а в один момент изделие вовсе перестает функционировать. Что представляет собой схема подключения прикуривателя на ВАЗ “классике”, выясним детальнее.

Электрическая схема прикуривателя

Розетка прикуривателя “семерки”, как впрочем и любого другого недорогого авто имеет следующую схему подключения:

“Питание” – красный провод, одна часть которого запитывает часы в автомобиле.
Желтый провод – питание лампочки подсветки.
“Масса” – провод черного цвета.

Предохранитель, который отвечает за защиту изделия, располагается в монтажном блоке под номером 6. В современных автомобилях обычно питание на прикуриватель идет не сразу от аккумулятора, а через замок зажигания. В результате питание не подается пока не повернут ключ в замке зажигания. Это сделано с целью сохранения заряда аккумулятора при долгой стоянке.

Выясним, как поменять прикуриватель на ВАЗ 2107, и что представляет собой процедура.

Особенности замены устройства

Самостоятельная замена механизма выполняется следующим образом:

Для начала следует снять минусовую клемму с АКБ. После этого осуществить демонтаж панели с часами.
При помощи плоскогубцев требуется подтянуть металлический ободок на прикуривателе.
Теперь можно осуществить демонтаж изделия.
После снятия розетки, требуется произвести ее осмотр и при необходимости заменить.
Чтобы заменить изделие, требуется переключить провода питания на новое устройство, после чего установить его на место в порядке обратном снятию.

Важно знать! Если новая розетка от “евро-прикуривателя” не подходит по диаметру для установки в панель, то можно увеличить диаметр при помощи ножа.

После того, как данная процедура выполнена, можно накинуть минусовую клемму на АКБ и произвести включение изделия. Спустя 15 секунд головка должна отщелкнуться, что говорит об исправной работе изделия. Убедившись в том, что изделие функционирует, можно проверить исправность старой головки. Если старая головка не отщелкивается, то ремонту она не подлежит. Несмотря на то, что рассматриваемое изделие не прихотливое, но требуется периодически проводить его обслуживание. В частых случаях попросту происходит выход из строя предохранителя, поэтому всегда в запасе должна быть парочка новых изделий.

Установка второго автоприкуривателя

Многие водители испытывают нехватку дополнительного гнезда. Выходов из этой ситуации несколько. Самый простой – установить специальный разветвитель, подключающийся в стандартный разъем. Однако это может вызвать большую нагрузку на цепь и привести к перегоранию проводов и предохранителя. Поэтому некоторые автовладельцы устанавливают дополнительный автоприкуриватель.

Второй способ сложнее, но надежнее. Процедура осуществляется следующим образом.

Выбираем подходящее место для дополнительного девайса.
Приобретаем новую запчасть. Черный провод – масса, которую монтируем под болт на кузове. Красный – плюс, уходит на аккумулятор, а желтый отвечает за подсветку устройства.
Прорезаем отверстие подходящего диаметра.
Устанавливаем новую запчасть.
Подсоединяем все провода, помня о том, где в прикуривателе находится плюс, а где минус.
Убираем мусор и производим финальную сборку. Теперь в распоряжении владельца два гнезда.

Дата публикации: 26 июня 2021 . Категория: Автотехника.

Первые прикуриватели появились на свет еще в 1920 году и с тех пор стали одними из самых незаменимых элементов в автомобиле. За годы становления и развития машиностроения принцип работы этой миниатюрной конструкции не изменился, а вот предназначение расширилось в разы. Сегодня с помощью этого устройства автолюбители подзаряжают телефоны, планшеты и ноутбуки, подключают автонасосы, пылесосы, вентиляторы, компрессоры и многое другое. Ну и конечно же прикуриватель просто незаменим для курильщиков, причем как для тех кто по-прежнему курит сигареты, так и для любителей электронных сигар, заряжающихся через USB.

К сожалению, несмотря на появление всевозможных тройников для прикуривателя, центральный элемент остается только один, и он обладает рядом преимуществ и недостатков, которые стоит учитывать при эксплуатации этого полезного устройства.

Как устроен прикуриватель и его назначение

Кроме использования по прямому назначению, к его розетке подключают:

Прикуриватель состоит из гнезда (розетки) и головки (патрона)

Патрон представляет собой металлический корпус с пластиковой рукояткой в виде кнопки. В центре гнезда имеется металлический стержень, выполняющий роль положительного контакта. Минусовым контактом в прикуривателе является корпус. Для предотвращения короткого замыкания корпус и стержень отделены друг от друга слоем изолятора. Контакты соединены нихромовой спиралью, которая является нагревательным элементом и находится внутри патрона. В момент подачи тока на спираль происходит её нагрев до высокой температуры. При достижении температурой определённого значения срабатывает тепловое реле и подача тока прекращается.

Прикуриватель расположен на панели приборов в удобном для водителя месте. Гнездо выполнено в виде продолговатого металлического корпуса, который выполняет роль массы. Центральный контакт соединён с плюсом аккумулятора. Кроме того, в корпус прикуривателя встроена лампа подсветки, включающаяся вместе с внешним освещением.

Схема проводки ВАЗ 2106 (инжектор)

1 контроллер2 электровентилятор системы охлаждения3 колодка жгута системы зажигания к жгуту левого брызговика4 колодка жгута системы зажигания к жгуту правого брызговика5 указатель уровня топлива6 колодка жгута уровня топлива к жгуту датчика уровня топлива7 датчик кислорода8 колодка жгута датчика уровня топлива к жгуту системы зажигания9 электробензонасос10 датчик скорости11 регулятор холостого хода12 датчик положения дроссельной заслонки13 датчик температуры охлаждающей жидкости14 датчик массового расхода воздуха15 колодка диагностики16 датчик положения коленчатого вала17 электромагнитный клапан продувки адсорбера18 катушка зажигания19 свечи зажигания20 форсунки VAZ-210621 колодка жгута системы зажигания к жгуту панели приборов22 реле электровентилятора23 предохранитель цепи питания контроллера24 реле зажигания25 предохранитель реле зажигания26 предохранитель цепи питания электробензонасоса27 реле электробензонасоса28 колодка жгута системы зажигания к жгуту форсунок29 колодка жгута форсунок к жгуту системы зажигания30 колодка жгута панели приборов к жгуту системы зажигания31 выключатель зажигания32 комбинация приборов33 табло антитоксичной системы двигателя

Особенности процедуры при замене коротким европрикуривателем

Одна из проблем устройства на классике – слабые контакты. При езде по разбитым дорогам посадочные места разбалтываются, вследствие чего может слететь фиксирующее кольцо, что чревато замыканием. Поэтому многие владельцы решают купить короткий евро прикуриватель, также подходящий для ВАЗ 2107.

Его установка осуществляется по схеме.

Порядок разборки аналогичен предыдущим процедурам.
Диаметр посадочного гнезда евро прикуривателя немного больше. Поэтому следует напильником расточить старое отверстие до подходящих размеров.
Устанавливаем зеленую часть подсветки.
Монтируем посадочное гнездо.
Необходимо купить в магазине стандартный трехконтактный разъем. Желтый провод припаивается к желтому, центральный зеленый – к красному, а синий – к минусовому черному.
Далее осталось только собрать прибор по схеме, обратной разборке, и проверить его исправность.

Основные причины неисправностей прикуривателя ВАЗ 2107

Прикуриватель ВАЗ 2107 довольно часто выходит из строя. Происходит это по различным причинам.

Перегорел предохранитель

При использовании прикуривателя в качестве розетки для работы нескольких мощных устройств через разветвитель предохранитель прикуривателя, рассчитанный на максимальную силу тока в 10 А, может перегореть. Из-за особенностей схемы подключения электрооборудования ВАЗ 2107 вместе с прикуривателем перестанут работать часы и радио.

Ненадёжный контакт или окисление

Иногда контакты или разъёмы прикуривателя окисляются, и устройство перестаёт работать. В такой ситуации их необходимо зачистить, предварительно отсоединив минусовую клемму с аккумулятора. Последнее исключит вероятность короткого замыкания. Кроме этого, часто разъём подключаемого к прикуривателю устройства входит в гнездо недостаточно плотно. Такой ненадёжный контакт может привести к замыканию, оплавлению контактов и выходу прикуривателя из строя. Контакты могут оплавиться и при установке предохранителя большего номинала (например, на 15 А). В подобных случаях можно попытаться зачистить и перепаять контакты. Если же это не приведёт к положительному результату, прикуриватель необходимо будет заменить на новый. Стоимость нового устройства для ВАЗ 2107 — около 150 руб.

READ Как самому через банкомат подключить мобильный банк сбербанка

Перегорел элемент накаливания

Иногда перегорает спираль прикуривателя. В этом случае устройство меняется на новое.

Обрыв электропроводки

Прикуриватель может перестать работать из-за защемления или перетирания проводов с последующим разрывом контактов. Диагностировать такую ситуацию можно с помощью мультиметра, прозвонив проводку цепи подключения прикуривателя.

После нахождения повреждённый участок проводки меняется на новый. Особое внимание при этом следует обращать на целостность изоляции проводов — это позволит свести вероятность замыкания и возгорания к минимуму.

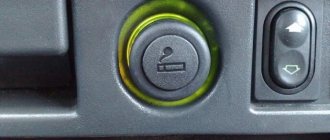

Подсветка прикуривателя машины

Иногда перегорает лампочка. Это происходит от старости или небольшого короткого замыкания. Необходимо диагностировать проблему, а затем заменить лампочку подсветки новой.

Снимаем провод с аккумулятора.
Вынимаем металлический патрон.
Демонтируем центральную пластиковую накладку.
Отсоединяем провода электропитания.
Выкручиваем фиксирующую гайку.
Снимаем корпус вместе с лампочкой подсветки.
Меняем перегоревший элемент на новую запчасть.
Собираем все по схеме в обратном порядке.

Замена прикуривателя ВАЗ 2107 на прикуриватель от ВАЗ 2114

Владельцы ВАЗ 2107 иногда меняют штатный прикуриватель. Поводами для замены являются:

Чаще всего монтируют прикуриватель от ВАЗ 2114/15 — так называемый евро-прикуриватель, который несколько короче штатного. Установить его на ВАЗ 2107 довольно просто. После демонтажа штатного прикуривателя потребуется лишь несколько увеличить отверстие, в котором он был зафиксирован.

Для расширения отверстия можно использовать наждачную бумагу либо круглый напильник.

Монтаж устройства производится в следующем порядке:

Таким образом, любые неисправности прикуривателя ВАЗ 2107 можно устранить самостоятельно. Для этого потребуется лишь минимальный набор слесарных инструментов и соблюдение инструкций специалистов. Установка нового прикуривателя тоже не доставит владельцу ВАЗ 2107 больших хлопот.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Помощь при выборе детали

Сегодня на рынке доступно множество вариантов прикуривателя ВАЗ 2107. Средняя цена детали составляет 200 – 400 рублей за стандартный элемент и 500 – 600 за европрикуриватель. Желательно выбрать последний вариант. Он имеет несколько плюсов относительно классической детали.

Надежная фиксация. Европрикуриватель надежно держится в гнезде, и фиксирующая гайка не откручивается.
Внешний вид и лампа подсветки симпатичнее.
Современный автоприкуриватель позволяет подключать несколько устройств одновременно.

Лада 2107 › Бортжурнал › 1. Проблема — раз. Прикуриватель и напряжение.

Друзья! Владельцы ВАЗов и не ВАЗов, люди мыслящие и не мыслящие, прошу помочь Вас разобраться с головоломкой от этой «белой воображули» 2107… =)

— прикуриватель не работает.

Суть такова: Мы имеем, стандартную схему, в которой я замерил напряжение:

Синий провод

Прикуриватель не работает на ВАЗ 2107

Иногда бывает так, что после неудачно вытащенного прикуривателя на ВАЗ 2107 подается за ним вся центральная вставка, затем – пых! – мерцает с треском искра, и все. Прикуриватель не работает.

Некурящему водителю вроде бы и горя мало, бог с ним, ремонт подождет. Но вся загвоздка в том, что благодаря особенностям схемы подключения прикуривателя на ВАЗ 2107 из строя вместе с ним выходит и не работает автомагнитола (или радио), а так же автомобильные часы вместе с их подсветкой.

При наступлении третьего тысячелетия проблем стало еще больше: в это гнездо подключается зарядка сотового телефона, запитывается видеорегистратор, мини – телевизор и даже маленький холодильник. Все это абсолютно не страшно, но вот некоторые ленивые автолюбители перестали возить с собой ручной или ножной насос, и пользуются исключительно электрическим, от того же источника. Вот тут и начинаются проблемы на шоссе, в случае прокола. Нужно голосовать «на попросить насос».

На ум приходит замена прикуривателя в любимой ВАЗ 2107, или, в крайнем случае, ремонт. Но давайте вначале разберемся и посмотрим, какова схема подключения прикуривателя.

Где плюс а где минус в прикуривателе автомобиля: распиновка контактов и полярность

Устройство и принцип работы
Где плюс и где минус в прикуривателе
Штекер
Гнездо
Зачем знать полярность
Признаки неправильного подключения
Как проверить
Схема подключения прикуривателя

Ведущие автоконцерны стали внедрять прикуриватели в своих автомобилях еще в 20-х гг. прошлого века. С тех пор они получили большую популярность и стали незаменимым аксессуаром на приборной панели транспортных средств. Принцип действия приборов не поменялся, но возможности и функции были расширены.

Электрическая схема подключения прикуривателя автомобиля ВАЗ 2107

Существуют небольшие различия в зависимости от того, какая модель центральной консоли установлена в автомобиле.

Если произведена замена и у вас стоит «пятерочная консоль», схема подключения следующая:

Цвет питания сине – красный, парный, цвет же минусовой «массы» — парный, черный с белым. Масса закреплена возле релюшки зажигания. Одна ветвь запитывает свет в «бардачке».

Родная консоль (центральная) ВАЗ 2107, принцип подключения таков:

«масса» — имеет черный цвет, провода, идущие на освещение – белого цвета, их два. Схема предусматривает, что один провод выполняет подсветку панели.

Провод силового питания – синий с красным, парный, одна часть подходит и запитывает бортовые часы.

Также важно знать, что кроме проводов, схема содержит:

Сам прикуриватель;
Предохранитель, рассчитанный на 10 ампер с маркировкой F 6, который находится в монтажном блоке.

Левая нижняя часть схемы электропроводки ВАЗ-2106

На этой части схемы показываются элементы и запчасти, отвечающие за работу двигателя и системы электропроводки (стартеры, реле и т.д.). При просматривании сверху вниз можно увидеть следующие элементы:

Комплект электромагнитных клапанов карбюратора машины (21);
Конструкция генератора автомобиля (22) и непосредственно сам стартер (23);
Аккумуляторные клеммы батареи (24);
Комплект различных типов реле, отвечающих за получение заряда для всей системы от аккумуляторных батарей (25), включение фар с ближним (26) и дальним светом (27), а также реле, контролирующее работу стеклоочистителя (28);
В конце указывается подключение к дополнительному блоку предохранителей (29).

Sources:

https://vz06-up.ru/sl/prikurivatel-vaz-2106.html https://autochipmaster.ru/zamena-i-snyatie/ne-rabotaet-prikurivatel-vaz-2107-i-2106-zamena-i-shema-podklyucheniya-kak-podklyuchit-ap.html https://eldomo.ru/avto/ne-rabotaet-prikurivatel-prichiny-polomki-i-sposoby-remonta

Причины возникновения неисправности

Часто бывает, что гнездо прикуривателя ВАЗ 2107является розеткой, что было описано выше. Схема расчета простая: при умножении максимальной силы тока, на которую рассчитан предохранитель (10 А) на вольтаж бортовой цепи (напряжение 12 В) получаем 120 Вт. Если это не только розетка, а разветвитель, об этом нужно помнить. Предохранитель будет гореть, как спичка (в лучшем случае), и ремонт станет привычным делом. Работает хорошо нагрузка не более 100 Вт.

Иногда окисляются контакты самого прикуривателя, или его разъема. Тогда они зачищаются, предварительно сбросив «массу», во избежание короткого замыкания. Замена вовсе необязательна, ремонт своими руками может выполнить каждый.

Следующий вариант поломки в том, что многие дополнительные устройства неплотно входят в гнездо прикуривателя, контакт со стенками плохой, начинается «болтанка», и случается замыкание. После этого возникает оплавление контактов, и прикуриватель не работает. Если контакты оплавлены, то можно провести ремонт, зачистив и перепаяв их, или требуется замена. В этом случае большие пиковые нагрузки приходятся и на предохранитель.

Наконец, иногда просто может перегореть спираль на самом прикуривателе. В таком случае, нужна просто замена головки его на новую. Если не получается найти запчасть, то можно провести простой ремонт – почистить спиральку прикуривателя от копоти и нагара.

Видео «Замена автоприкуривателя»

В этом ролике демонстрируется, как заменить АП без разборки тоннеля (автор видео – В деревню!).

Это автомобильное устройство используют даже некурящие владельцы авто. Ведь девайс обладает отменным функционалом, выходящим далеко за рамки своего названия.

В гнездо прикуривателя можно подключить следующие приборы:

зарядку для телефона, планшета или другого электронного девайса;
компрессор для накачки колес;
навигационный комплекс;
видеорегистратор;
розетка под 12 вольт.

Однако со временем прикуриватель может выйти из строя или потребуется его ремонт. При подключении новой запчасти необходимо соблюдать полярность проводов, знать где плюс, а где минус. В статье представлена информация и инструкция по замене или ремонту элемента.

Как Подключить Прикуриватель Ваз 2101

Зажигалка для ваз 2106

Для многих автовладельцев прикуриватель является необходимым устройством, потому что прикуриватель нужен не только как прикуриватель. в дополнение к его использованию для этой цели. портативный автомобильный холодильник, компрессор, телевизор, дорожная бритва или кофеварка, мобильный Зарядное устройство телефона подключается к источникам питания через гнездо прикуривателя. Если прикуриватель сломается, его необходимо разобрать и отремонтировать. Если прикуриватель полностью выходит из строя, его необходимо заменить. Поговорим о том, как заменить зажигалку.

Не работает

отверток; паяльник; пинцет; хлопчатобумажные перчатки.

Краткое содержание ремонта:

Откройте крышку, а затем снимите отрицательную клемму с аккумулятора. Это отключит питание машины и значительно уменьшит риск короткого замыкания.

Затем отодвиньте сиденье водителя слишком далеко, чтобы получить доступ к прикуривателю, который в большинстве случаев находится в центральной консоли.

Теперь возьмите фонарик и осмотрите внутреннюю часть зажигалки. Не должно быть посторонних фрагментов и предметов. Если они все есть, вы должны осторожно удалить пинцет с прорезиненными концами или 2 спичками.

Проверьте предохранитель, ответственный за прикуриватель. В случае короткого замыкания предохранитель перегорает через устройство, подключенное к прикуривателю, и ток не подается. Для возобновления доставки необходимо установить новый рабочий предохранитель. Здесь должна помочь книга по эксплуатации, в которой будет указано, какой конкретный предохранитель заменить. Кроме того, таблица всех предохранителей находится на задней панели блока предохранителей.

Если вышеуказанные методы бесполезны и прикуриватель не работает, отсоедините его. Для этого аккуратно потяните железную панель с помощью плоскогубцев. В то же время под зубцами плоскогубцев необходимо проскользнуть тканью, чтобы на ободке не осталось следов.

Попробуйте отключить зажигалку. Если тело твердое, попробуйте поочередно потянуть его с каждой стороны. Но не тяните слишком сильно, чтобы провода не ломались.

Осмотрите прикуриватель. Стоит обратить внимание на наличие темной сажи. Также проверьте на пайку и изоляцию провода. Припой провода часто является обязательным условием отсутствия тока в автомобильном прикуривателе. Затем аккуратно припаяйте этот провод на место.

Вставьте последнюю головку прикуривателя, если ток присутствует и катушка холодная. Благодаря частому использованию нагревательный элемент горит довольно быстро. Всегда покупайте головку, специально предназначенную для прикуривателя.

Как поменять дверной замок с помощью ссылки.

Как подключиться

Лучше всего создавать независимые от сигарет источники 5 В для каждого аксессуара и подавать их из цепи зажигания (после выключателя зажигания). И тогда рекордер и навигатор будут подключены только при работающем двигателе (для записи в два раза лучше, у него есть функция автозапуска. отключение от внешнего источника питания)

Схема подключения

Существуют небольшие различия в зависимости от того, какая модель центральной консоли установлена на машине.

Если вы внесли изменения и у вас есть «пятисторонняя консоль», схема подключения будет следующей:

Цвет пищи синий. красноватый, ровный, цвет минус «масса». ровный, темный с белым. Масса фиксируется возле реле зажигания. Одна ветвь дает свет перчатке.

Встроенная консоль (центральная) ВАЗ 2107, принцип подключения следующий:

«Масса». имеет темный цвет, провода идущие на освещение белые, их два. Схема предполагает, что один провод делает панель освещенной.

Шнур питания синий с красноватым, даже одна часть подходит и приносит энергию на бортовые часы.

Также важно знать, что схема, помимо проводов, содержит:

Блок предохранителей содержит предохранитель на 10 А с маркировкой F 6.

подсветка

Замените лампочку двигателя и аккумулятора.

Снимите пластиковую панель под приборной панелью. В дополнение к прикуривателю, кнопка аварийной сигнализации и выключатели света и вентилятора прикреплены к нему. Для этого с помощью отвертки сдвиньте консоль в сторону и осторожно надавите на фиксатор.

Маркируйте провода, подходящие для прикуривателя, маркером или нарисуйте схему их соединения.

Корпус прикуривателя держится на большой гайке. откручиваем ее.

Выньте картридж из гнезда прикуривателя.

Корпус лампы прикреплен к корпусу прикуривателя. отсоедините его, нажав на защелку.

Слегка открутите корпус лампы с помощью отвертки.

Извлеките картридж со вставленной в него лампой.

Замените лампу и замените прикуриватель в обратном порядке.

Если замена лампы и предохранителя не помогла, чтобы зажечь зажигалку для нормальной работы, ее необходимо полностью заменить.

Что делать

Прикуриватель прямым образом не отвечает за работу какого-либо из узлов автомобиля, но его функционирование негативно влияет на комфорт водителя и пассажиров машины. Если устройство испортилось, его необходимо отремонтировать или заменить.

Где находится предохранитель на прикуриватель

Предохранитель прикуривателя ВАЗ-2107 находится в монтажном блоке предохранителей и реле. У ВАЗов этот блок расположен в подкапотном пространстве с пассажирской стороны. Чтобы получить доступ к предохранителю, необходимо снять прозрачную пластиковую крышку монтажного блока. Предохранитель прикуривателя обозначен маркировкой F 6 и рассчитан на ток 10 ампер.

Как разобрать прикуриватель

Розетка и съемный патрон относятся к недорогим деталям, которые с легкостью найдете в любом автомагазине. В случае если они перестанут работать, их ремонт производить нецелесообразно, выполняют полную замену. Для этого отсоединяем шину «массы» от аккумулятора и разбираем гнездо, зафиксированное на передней панели ВАЗ-2106, выполняя следующий порядок действий:

вынимаем патрон нагревателя из гнезда;
панель, на которой расположены часы и прикуриватель, подцепляем и тащим плоской отверткой до щелчка фиксаторов;
аккуратно извлекаем приборную панель, за ней могут находиться короткие провода;
снимаем клеммы подсоединения приборной панели;
откручиваем гайку-фиксатор;
снимаем внешний корпус вместе с лампой подсветки;
извлекаем внутреннее гнездо прикуривателя.

Схема подключения прикуривателя ВАЗ-2107, 2106, 2108, 2104

Подключение прикуривателя ВАЗ-2107 необходимо производить в соответствии со схемой идентичной модели — 2104:

черный провод — масса;
красный — через предохранитель идет на плюс аккумулятора;
желтый — включается в цепь освещения панели приборов.

Если штатное устройство по каким-либо причинам не удовлетворяет владельца авто, производится замена прикуривателя на приспособление более привлекательного внешнего вида — прикуриватель европейского стандарта. Эту процедуру произвести гораздо проще, чем установить инжектор на ВАЗ-2108. Монтаж европрикуривателя отличается необходимостью расширить напильником или наждачной бумагой штатное отверстие: устройство современного образца имеет немного больший диаметр.

Какой выбрать

Розетка для подключения внешних устройств — простое и неприхотливое устройство. Его поломки случаются крайне редко и ремонтные работы легко произвести собственными силами. Осуществляя покупку, необходимо обращать внимание на целостность проводов и качество резьбовых соединений.

Если по каким-либо причинам прикуриватель перестал работать, владелец авто считает, что цвет его подсветки не соответствует дизайну панели приборов, или попросту не хватает гнезд для одновременной работы всех необходимых устройств, устройство можно заменить на разветвитель с несколькими штатными розетками.
