Как регулировать рулевую рейку ваз 2110

Во время перемещения на отечественном ВАЗ-2110 хозяева нередко сталкиваются с неприятными стуками в рулевом устройстве. Преимущественно подобное звуковое сопровождение имеет место, когда водитель едет по щебневому, грунтовому либо же разбитому дорожному покрытию. Очаг стука обыкновенно расположен под рулем, при этом отчетливо слышится отдача этого действия.
Стоит заметить, что рулевая рейка при перемещении по российским дорогам подвержена существенным вибрационным влияниям. В той ситуации, когда автовладелец замечает характерные щелчки в подкапотном пространстве (дребезжание, грохот), рулевую рейку предстоит немного подтянуть при помощи специальной головки. Чтобы подступиться к необходимой гайке, отнюдь не обязательно фиксировать 2010-ю модель ВАЗ на смотровой канаве/яме, или искать подъемник.

Как отрегулировать рулевую рейку на ВАЗ 2110-ВАЗ 2112?

1. В начале поставьте рулевое колесо таким образом, чтобы оба передних колеса смотрели строго вперёд, потом снимите снизу защиту картера (Если работа производиться снизу и если защита мешает) и спец. ключом по вращайте гайку регулировки рулевой рейки против часовой стрелки на 10-15 градусов и сразу же проверьте люфт у рейки, при необходимости произведите процедуру снова и так же на 10-15 градусов, только будьте внимательны и учитывайте всегда то, что руль должен не очень тяжело крутиться.
Примечание! Во время регулировки самое главное не переборщите, гайку регулировки заворачивайте по чуть-чуть, примерно на 10-15 градусов и после чего проверяйте как рейка отрегулировалась, не в коем случае не делайте полный оборот регулировочной гайки, потому что только проблем себе наживёте, тем что руль толком крутиться не будет, а выкрутить гайку гораздо сложнее, чем её закрутить, поэтому это учитывайте!

2. Во время регулировки могут возникнуть проблемы, а именно невозможность сдвинуть с места регулировочной гайки, бывает что её действительно, что руками, что молотком, толком не стронешь с места, но всё же если руками не получиться, не забывайте про молоток, если будет нужно воспользуйтесь им, а именно вставьте спец. ключ в регулировочную гайку и ударами молотка по кончику ключа, попытайтесь стронуть гайку с места.

Примечание! На новых рейках, как мы уже говорили ранее с завода ставят заглушку в эту гайку, она подцепается при помощи ножа или же плоской тонкой отвёртки, обратно эту заглушку можете не устанавливать, выбросите её, чтобы понимали другие люди что рейка уже далеко не новая и регулировалась, тем более обратно эту заглушку Вы уже даже наврятли сможете поставить!

Дополнительный видео-ролик: Ролика будет два, первый (Тот который выше) посвящён в общем автомобилям с передним приводом, только к нему не относятся Калины, Гранты и тому подобные, а второй ролик нацелен именно на автомобили десятого семейства, просмотрев оба ролика (Очень Вам сделать это рекомендуем) Вы получите новые знания и узнаете о том, чего в статье не было указано.

Сразу вооружитесь специализированным под «десятку» ключом для рулевой рейки, а также приготовьтесь к снятию тяг. Из инструментов захватите:

Пассатижи;
Монтажную лопатку;
Накидной ключ на 19;
Молоток;
Плоскую отвертку;
Набор головок — от 10 до 27.

Приступайте к работе:

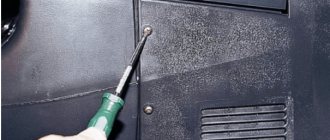

Отверните внутри салона гайки, снимите крепежные болты нижнего карданного шарнира к валу шестерни рулевой рейки. Для этого потребуется головка на 13. Болт может проворачиваться, потому придерживайте его рожковым ключом.

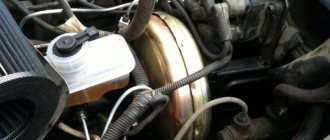

В самом моторном отсеке снимите гайку верхнего крепления пыльника рейки.
Внизу автомобиля снимите еще две гайки, которые крепят пыльник рейки.
Демонтируйте пыльник.
Поднимите передок автомобиля, снимите передние колеса.

Если вы собираетесь снимать рулевую, но не демонтировать тяги, следуйте такой инструкции:

Снимите с крепление тяги стопорную пластину, поддев ее отверткой. Затем выкрутите два болта, которые крепят тяги и рейку;
Головкой на 13 демонтируйте гайки со скоб рулевого механизма, соединяющие со щитком передка;
Сдвиньте рейку немного вперед, чтобы вывести от отверстия щитка вал-шестерню;
Снимите вместе с тягами рейку.

Если хотите выполнить снятие с рулевыми тягами, от поворотного рычага амортизаторных стоек открутите наконечник тяг. Для этого придется выполнить такую работу:

Снимите шплинт при помощи пассатижей;
Накидным ключом на 19 открутите гайку крепления шарового пальца, но не до конца;
Головкой на 17 ослабьте крепеж натяжного болта наконечника тяги;
Теперь выпрессуйте шаровой палец. Для этого нужно вставить монтажную лопатку между поворотным рычагом и наконечником. Отжимайте наконечник от рычага, а по торцу поворотного рычага нанесите несколько ударов молотком;
Полностью открутите гайку шарового пальца;
Из отверстия рычага выведите шаровый палец;
Отверткой разожмите паз наконечника рулевой тяги;
Демонтируйте наконечник, придерживая ключом на 27 резьбовую регулировочную втулку. Посчитайте количество оборотов, чтобы во время обратной сборки закрутить на аналогичное число оборотов;
На рулевой тяге постарайтесь сохранить положение резьбовой втулки. Так угол схождения колес сохранится максимально правильным.

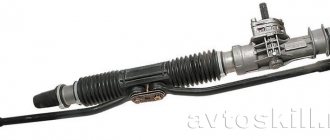

Цена и особенности рулевой рейки ВАЗ 2110

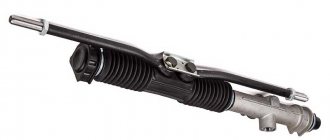

На автомобилях ВАЗ 2110 установлена рейка самых первых образцов с прямыми зубьями, а на последних версиях автомобиля и на первых Калинах устанавливали точно такую же рейку, но с косозубым зацеплением. Простое устройство, простой ремонт. Главное — правильно продиагностировать неисправность. Тогда место поломки будет локализовано и это существенно упростит ремонт рулевого механизма.

Новая рейка на ВАЗ 2110 стоит 4 230 рублей в комплекте с тягами. Это ВАЗовский агрегат. Если такое качество не устраивает, можно добавить 700 рублей и купить рейку на ВАЗ 2110 от Fenox. Откровенно говоря, особенного смысла переплачивать нет, поскольку сама рейка, зубчатая планка, в нормальных условиях ходит довольно долго.

Демонтаж рулевой колонки

Если после регулировки проблема с рейкой не исчезла, придется ее разбирать и ремонтировать. Но для этого ее нужно снять. Существует два метода демонтажа: с рулевыми тягами и без них. Последний способ предпочтительней, так как требует гораздо меньше времени. Перед тем как снять рулевую рейку на ВАЗ-2110, переднюю часть машины нужно поддомкратить с обеих сторон. Это необходимо для того, чтобы разгрузить тяги.

В салоне, в районе блока педалей, нужно открутить болт кардана рулевого вала. После этого переходим в моторный отсек и откручиваем 2 болта крепления тяг, предварительно отогнув стопорную пластину. Затем нужно открутить 4 болта фиксации рулевой колонки к кузову автомобиля. Когда это будет сделано, снимаем колонку и извлекаем ее через проем левой колесной арки.

Инструменты и порядок действий

Подтягивание рулевой рейки необходимо производить следующими инструментами:

накидной (торцевой) ключ на 10 или головка с трещоткой;
головка ключа на 13 с удлинителем и воротком;
универсальный ключ, который сможет завернуть все конструкции с необходимым усилием.

Чтобы достать до этого элемента механизма автомобиля, нужно снять аккумулятор и убрать его элементы крепления. Последовательность подтяжки рулевой рейки выглядит следующим образом:

демонтаж аккумулятора. С источника питания автомобиля отбрасываются питающие провода, после чего откручиваются болты или винты крепления прибора и аккумулятор снимается с места установки;
снятие конструкций крепления аккумулятора. Площадка или кронштейны, на которых ранее держалась батарея, тоже откручиваются и снимаются;
изъятие заглушки на гайке рулевой рейки. На ощупь несложно найти искомую гайку, которая может быть накрыта резиновой заглушкой. После снятия заглушки стоит приступать к подтягиванию гайки.

Подтяжка рулевого механизма в модели ВАЗ-2110 производится против часовой стрелки в следующей последовательности:

гайка затягивается против часовой стрелки до упора, после чего ослабляется на пару делений – на 24 градуса, что обеспечивает минимальный люфт (0,12 мм) между гайкой и рейкой; производится проверка люфта – между рейкой и гайкой не должно быть заеданий и постукиваний; после этого резьба картера кернится или обминается (стоит обратить внимание, что гайку повреждать не стоит), а место фиксации помечается краской, чтобы засечь, в каком положении гайка должна находиться по отношению к картеру.

Правильная регулировка рулевой колонки поможет избавиться от посторонних стуков, а руль после каждого поворота должен самостоятельно становиться в первоначальное состояние

Регулировка рулевой рейки на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Рулевая рейка – осуществляет поворот передних колёс, есть же автомобили и на которых задние колёса поворачиваются в зависимости от направления движения, но задние колёса в таком случае выступают как подруливающие, одни задние повернуть на таких автомобилях невозможно, но мы не об этом, по поводу рейки пару слов скажем, сама рейка служит довольно таки долгую жизнь, особенно если на автомобиле ездить постоянно по хорошим дорогам, где нет кочек и тому подобного, то в этом случае рейка даже и через 100 тыс. км. особо не испортится, но из-за Российских дорог, которые кроме рейки и всю ходовую расшатывают, рейка уже даст о себе знать на 40-70 тыс. км., первый раз её подтянуть будет нужно, потом приближаясь к 100-130 тыс. км. она ещё раз о себе напомнит, опять подтяните и можно ездить, но есть большое Но! Если руль начнёт очень туго после регулировки крутиться, то нужно будет уже задумываться о замене рулевой рейки, в противном случае его может просто заклинить и автомобиль потеряет управление (Узнать о том как рейка заменяется, Вы можете в статье, под названием: «Замена рулевой рейки на десятом семействе»).

Примечание! Регулировка рулевой рейки осуществляется при помощи таких инструментов как: Спец. ключ который нужен именно для регулировки (Его Вы в автомагазине найдёте), а так же плоская отвёртка (Чем тоньше она будет, тем лучше, с помощью неё заглушку убрать будет нужно, которая гайку закрывает, с помощью которой рулевая рейка регулируется на автомобиле), без света не обойтись Вам так же, ну и без подъёмника тяжеловато будет, потому что рейку проще всего с нижней части автомобиля подтягивать, так как с верхней это сделать не удобно, если Вы в первые это делаете и не знаете ещё где регулировочная гайка рулевой рейки располагается!

Где находится регулировочная гайка рулевой рейки? Снизу легче всего её рассмотреть, если нет такой возможности и всю работу Вы производите из подкапотного пространства автомобиля (Сверху), то либо голову под рейку опускать будет нужно, либо включить камеру, снять всё что внизу находиться и по видео-ролику найти эту гайку, главное её не с чем другим не перепутайте и кстати, если под нижнюю часть рейки давно не лазали, то там всё будет грязно, это тоже учитывайте, потому что когда рейка снизу находится в чистом состоянии, данную гайку будет гораздо легко увидеть, чем в противном случае и ещё, на новых рейках если её ещё не разу не подтягивали, эту гайку будет закрывать пластмассовая заглушка, она убирается (Поддевается плоской отвёрткой или ножом) и при помощи спец. ключа, после чего рейка регулируется.

Когда нужно регулировать рулевую рейку? Данная процедура очень и очень полезна, вить чем больше люфт у рейки, тем быстрее все механизмы внутри рейки разбиваются (Там шестерёнки), а при помощи регулировки, этот люфт можно убрать (Если рейка ещё новенькая) или хотя бы сделать его не таким большим, каким он является, чтобы понять есть ли люфт у рейки, открыть капот нужно будет и взявшись рукой сперва за одну регулировочную тягу (Подёргайте) и взявшись рукой за другую рулевую тягу (Подёргайте), Вы определите, если у рейки будет люфт, а симптомы будут следующие: Появления люфта у рулевого колеса и стуки в руль при наезде на кочки передними колёсами, но это может быть ещё по одной причине, а именно из-за изношенных сайлентблоков рулевых тяг, точно такие же симптому будут (Как узнать изношенные сайлентблоки или нет, Вы можете, отвернув болты которые крепят рулевые тяги к рулевой рейки, более подробно как это сделать, читайте в статье: «Замена сайлентблоков в рулевых тягах на ВАЗ»).

Без труда!

Благодаря конструкции автомобиля, без всякого труда, снять и отрегулировать, либо отрегулировать сразу на месте рулевую рейку под силу любому автолюбителю, ведь достаточно только внимательно прочитать нашу инструкцию.

Причины неисправности рулевой рейки

Если во время движения, чаще по неровной дороге вы обнаружите, что в руль все вибрации передаются достаточно сильно, то скорее всего требуется регулировка рулевой рейке.

О том, как провести эту работу двумя разными способами, написано ниже.

Ремонт и проверка рулевой рейки

В том случае, если для нормального функционирования рулевую рейку пришлось ремонтировать, ее подтяжку необходимо производить в тисках. Люфт определяется пошатыванием рейки, а при обнаружении серьезного угла поворота следует провернуть гайку на угол около 15 градусов и проверить люфт снова. Такую последовательность действий повторяют до того, как лишний поворот не исчезнет. Проверять эффективность ремонтных работ нужно при движении автомобиля. Обычно эксперименты проводятся на незначительной скорости – около 40 км/ч, когда можно четко определить различные биения и закусывание руля. Как советуют опытные автомобилисты, не нужно сразу подкручивать рейку на большой угол – для начала достаточно и четверти оборота. Если же это не помогло, то стоит докручивать гайку постепенно на небольшую часть окружности и снова проверять работу двигателя. После того как стук под капотом исчезнет, автомобиль может эксплуатироваться без проблем в течение нескольких лет.

При возникновении стука со стороны рулевой рейки на автомобилях ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 и их модификациях имеется возможность устранить стук подтянув пробку упора рейки специальным ключом.

Специальный инструмент — ключ для регулировки рулевой рейки

Ключ представляет собой гранник на «17» прикрепленный к металлической ручке. Варианты исполнения этого инструмента от разных производителей могут быть различные. См. фото выше.

Как работать ключом для регулировки рулевой рейки 2108

Одна из неисправностей рулевой рейки автомобилей ВАЗ 2108, 2109, 21099 это выработка зубцов на самой рейке в зоне контакта с шестерней на валу. Образуется зазор, который приводит к люфту рейки и стуку ощутимому на руле.

Если проблема не запущена, то можно при помощи упора установленного под рейкой отрегулировать этот зазор. Перемещение упора регулируется пробкой, установленной в торце корпуса рулевого механизма рейки. Грани пробки внутренние, поэтому повернуть ее можно только гранником на «17», что и представляет собой ключ для регулировки рулевой рейки 2108.

Для регулировки, необходимо вставить ключ в пробку и повернуть на 10-15 гр против часовой стрелки. Так упор подожмется к рейке. Подробнее о регулировке рулевой рейки 2108: «Регулировка рулевой рейки 2108 автомобилей ВАЗ 2108, 2109, 21099».

пример регулировки рулевой рейки 2108, рейка демонтирована с автомобиля

Примечания и дополнения

— Для регулировки рулевой рейки других переднеприводных автомобилей ВАЗ, например 2110, применяется аналогичный ключ. Он различается с ключом 2108 размером гранника (на «24» для рулевой рейки 2110).

— Реккомендуется приобретать усиленный ключ для регулировки рулевой рейки (см. фото в начале статьи), так как в процессе регулировки придется прикладывать значительное усилие при попытке повернуть закерненную в корпусе пробку упора.

Еще статьи по рулевой рейке автомобилей ВАЗ 2108, 2109, 21010

К заказу доступны обе цены РРЦ (рекомендованная розничная цена) или указанная ниже.

Нет в наличии

Купить

Рулевые наконечники: признаки неисправности

Рулевые наконечники заменяют при наблюдении следующих симптомов: при движении по неровностям, при ускорении движения, торможении ощущается стук, руль начинает вибрировать и трястись, в рулевой тяге замечены люфты, наблюдается отдача в педаль газа. Полностью проверить исправность наконечников можно при проверке целостности пыльников и пр.

Поскольку эти детали влияют на развал-схождение, их необходимо вовремя заменять, чтобы не начала неравномерно стираться резина.

Рулевые наконечники меняют сразу с обеих сторон (если один ломается, то через некоторое время сломается и другой).

При выполнении ремонтных работ по замене наконечников ВАЗ 2114 используют такие инструменты:

Ключ на «19», ключ на «24», ключ на «27».
Штангенциркуль.
Выпрессовочный съемник или монтажка.
Молоток.
Тормозная жидкость или химическое средство WD-40.

Все работы, связанные с заменой наконечников на ВАЗ 2114, можно выполнять или на подъемнике, или, как в данном случае, воспользоваться домкратом.

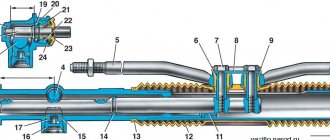

Снятие и разборка рулевого механизма ВАЗ 2108-2115

Рулевой механизм снимаем и разбираем для подмены защитного чехла и деталей рейки.

Демонтировать его можно 2-мя методами – с рулевыми тягами и без их. В первом случае выпрессовываем пальцы внешних наконечников управляющих тяг из поворотных рычагов стоек. Во 2-м варианте отсоединяем от рейки внутренние наконечники управляющих тяг.

В салоне отворачиваем болт нижнего фланца эластичной муфты (см. Снятие управляющий колонки). В моторном отделе ключом на 13 отворачиваем гайки крепления скоб рулевого механизма к передку кузова с правой и левой стороны.

Сдвигаем вперед рулевой механизм до выхода шлицевого конца шестерни из отверстия передка кузова и вынимаем его через отверстие в брызговике.

Зажимаем картер управляющего механизма в тиски с мягенькими губами. Снимаем опору и распорное кольцо с правой стороны картера управляющего механизма.

Срезаем хомуты крепления защитного чехла (они разовые).

Снимаем защитный чехол.

Снимаем опору и защитный колпачок с левой стороны картера.

Особым ключом с восьмигранной головкой на 17 отворачиваем гайку упора рейки и вынимаем ее.

Извлекаем пружину и стопорное кольцо.

Ударом картера о деревянную подставку выбиваем упор рейки из гнезда. В кольцевой проточке упора установлено резиновое уплотнительное кольцо.

В этом видео Володя покажет как своими руками можно отремонтировать рулевую рейку

от Лада
2108
. Посетите.

https://youtube.com/watch?v=C7k3SkNBJxI

Снимаем уплотнитель переднего щитка моторного отсека.

Поддев отверткой, снимаем пыльник шестерни.

Снимаем стопорную шайбу.

Для отворачивания гайки крепления подшипника шестерни применяем специальный ключ с восьмигранной головкой на 24 (диаметр отверстия под вал шестерни – не менее 18,5 мм).

Отворачиваем гайку крепления подшипника шестерни и снимаем ее с вала.

Захватив лыску шестерни ключом на 14 и опираясь им о монтажную лопатку, вынимаем из картера шестерню в сборе с подшипником, а затем рейку.

Поддев отверткой опорную втулку, выводим ее выступы из отверстий картера и вынимаем втулку.

Перед установкой в картер новой опорной втулки надеваем на нее новые демпфирующие кольца так, чтобы тонкая их часть находилась против разреза втулки.

Устанавливаем втулку, следя за тем, чтобы ее выступы вошли в отверстие картера. Разрезаем резиновые кольца по контуру втулки и удаляем отрезанные части.

Снимаем стопорное кольцо с вала шестерни и двухлапым съемником выпрессовываем шариковый подшипник.

Для выпрессовки игольчатого подшипника применяем специальный съемник. Если такового нет, сверлом диаметром 2 мм в торце картера делаем два отверстия так, чтобы они выходили на кольцо игольчатого подшипника.

Через отверстия выбиваем подшипник из картера.

Промываем полость картера рулевого механизма.

Запрессовываем отрезком трубы игольчатый подшипник. Для заделки отверстий можно применить быструю сталь или холодную сварку.

Обильно смазав зубья рейки, приводной шестерни и подшипников смазкой ФИОЛ-1, собираем узел в обратной последовательности. Устанавливаем на место защитный чехол и закрепляем его хомутами.

Отрегулировав зазор рейки, закерниваем гайку упора, обмяв резьбу картера.

Разбираем рулевую колонку

Разбирать узел управления начинаем с того, что снимаем защитный кожух, разрезав пластиковые хомуты. После этого спецключом на 17 отворачиваем упорную гайку, достаем стопорное кольцо, пружину и выбиваем упор рейки. Далее снимаем пыльник и уплотнитель шестерни привода, извлекаем стопорную шайбу, после чего спецключом на 24 отворачиваем гайку, фиксирующую шариковый подшипник. Извлекаем шестерню. Теперь, когда рейку ничего не держит в корпусе, извлекаем ее через правую сторону корпуса. Извлекаем из посадочного места игольчатый подшипник приводной шестерни. Для этого потребуется специальный съемник. Проверьте подшипники приводной шестерни на наличие люфта. Если он присутствует, подшипники придется заменить.

Обязательной замене подлежит и опорная втулка. Она имеет цилиндрическую форму и расположена внутри корпуса рулевого управления. Снимается втулка путем поддевания отверткой.

Как на автомобиле ВАЗ 2110 подтянуть рулевую без снятия

Итак, если возник у вас вопрос, как на ВАЗ 2110 подтянуть рулевую рейку не снимая ее, то вам придется купить специализированный гаечный ключ, выполненный в виде восьмигранника, его размер составляет 17 мм.

Внимание:На автомобиле ВАЗ 2110 рулевая рейка подтягивается в том случае, когда при работе рулевого механизма появляются стуки. Когда в процессе езды на своем автомобиле, почувствуете стук, издаваемый рулевым механизмом, это служит сигналом о том, что необходимо осуществлять ее регулировку

Как правило, небольшая отдача в рулевое колесо вашего автомобиля происходит в процессе попадания колеса автомобиля в яму или при наезде на препятствия. Только на подъемнике или эстакаде регулируется рулевая рейка, а также можно для этого заехать на смотровую яму. Итак:

Необходимо в первую очередь снять защиту двигателя и осуществить это практически невозможно без подъемника или смотровой ямы. После того как снимите защиту, необходимо взять плоскую отвертку и лампу-переноску. Добираетесь с задней части подрамника до задней части рулевой рейки и в том месте, где рейка и рулевой вал пересекаются, необходимо найти на корпусе регулировочную гайку.

Внимание: Большинство начинающих автолюбителей могут легко перепутать с пробкой регулировочную гайку, ее также тяжело отыскать, так как она, как правило, покрыта слоем грязи. Только специальным ключом можно отрегулировать данную гайку, который необходимо купить заранее

Если рулевой механизм никто до вас не трогал, то обязательно на гайке будет зеленая пластмассовая заглушка, которая выполняет роль стопора и устанавливают ее на заводе. С помощью отвертки необходимо удалить указанную заглушку, хотя она очень хрупкая, но не удалив ее вы не сможете повернуть регулировочную гайку.
После того как будет удален стопор, с помощью специализированного ключа, проводим по часовой стрелке дожим регулировочной гайки. Не рекомендуется дожимать ее до упора, зависит степень зажима от того, насколько до этого сильно стучала рулевая рейка. Необходимо примерно по 10-15 градусов проворачивать ключ и проверять реку на наличие люфта.
Для того чтобы проверить степень затяжки гайки необходимо в одну или другую сторону повернуть резко рейку, если при этом не слышны посторонние шумы и звуки, это означает, что затянута гайка достаточно. Если вы захотите установить стопор назад, то этого можете не делать, так как от него толку уже не будет.

Весь процесс регулировки рулевого механизма на автомобиле ВАЗ 2110 займет у вас не больше получасу, при условии, если делаете вы это в первый раз, если же у вас уже имеется опыт, то процедура займет намного меньше времени и главное, то, что вы это все выполните своими руками. На многих СТО не хотят регулировать рулевую рейку, так как цена у этой услуги не большая, намного им проще осуществить замену данного механизма, но данная услуга уже ударит по карману хозяину автомобиля. Таким образом, изучив фото и видео процесса работ, и выполнив достаточно легкую регулировку рулевой рейки вашей «десяточки», затратив на это не больше 30 минут собственного времени, автомобилист убеждается в том, что автомобиль ВАЗ 2110 обладает регулируемым рулевым механизмом и это можно сделать самостоятельно.

Если на ВАЗ 2110 стучит рулевая рейка, не спешите огорчаться. Возможно решить проблему поможет ее регулировка. А Вы знаете, как подтянуть рейку на «десятке» своими руками без снятия?

Чтобы подтянуть рулевую рейку ВАЗ 2110 потребуется специальный ключ восьмигранник «на 17». Чтобы найти регулировочную гайку подъемник или яма не потребуется, добраться до гайки можно просунув руку под вакуумный усилитель тормозов и нащупать углубление для ключа в этом месте:

Подтяжка рулевой рейки ВАЗ 2110 производится против часовой стрелки (если смотреть сверху). Затягиваем гайку до упора, а затем ослабляем ее на два деления (24 градуса), чем обеспечивается зазор 0,12мм. между гайкой и упором рейки. Проверяем легкость перемещения рейки, отсутствие стуков и заеданий. После чего кернят (обминают) в двух точках резьбу картера (не повреждая гайку) и наносят краской метки, фиксирующие положение гайки относительно картера.

Если для решения проблемы пришлось выполнить ремонт рулевой рейки. тогда подтяжка рулевой рейки будет производится в тисках. Определить люфт рулевой рейки можно пошатывая тяги (усы). Чтобы уменьшить люфт в рулевой рейке следует повернуть гайку против часовой стрелки примерно на 10-15 градусов, после чего снова проверяем люфт. При необходимости опять подтягиваем, пока люфт в рулевой рейки не исчезнет. Выработка в каждом случае разная, поэтому какого-то определенного момента затяжки не существует. По окончанию работ не забываем закернить гайку, обмяв резьбу картера.

Источник

Как устранить люфт?

Выявив признаки неисправности, не отчаивайтесь, возможно, все обойдется мелким ремонтом, тем более что сама рейка очень редко выходит из строя. Для начала разберемся, есть ли у руля люфт и как подтянуть рулевую рейку на ВАЗ-2110, чтобы от него избавиться. Первым делом открываем капот, находим месторасположение колонки. Демонтируем элементы двигателя, которые мешают свободному доступу к ней (воздушный фильтр, воздуховод). Взявшись двумя руками за рулевые тяги, попробуйте подвинуть рейку влево-вправо. Если при этом обнаружится люфт, избавляемся от него путем регулирования упорной гайки.

Регулировка рулевой рейки ВАЗ-2110 – процесс достаточно простой, но для этого потребуется специальный ключ на 17 с восьмигранной головкой. Без этого инструмента работу можно не начинать. Если же ключ под рукой, отправляйтесь под машину и снимите защиту двигателя. После этого переместитесь под переднюю часть машины и найдите месторасположение колонки. Снимите пластиковую заглушку упорной гайки. Дальше регулировка рулевой рейки ВАЗ-2110 осуществляется путем закручивания этой гайки внутрь корпуса колонки. Проверните ее на 10-15 градусов, после чего проверьте величину люфта. Если есть необходимость, повторите процедуру. Важно не перетянуть упорную гайку, иначе рулевой вал будет вращаться туго.

Кроме этого, проверьте надежность крепления тяг. При необходимости подтяните болты их крепления.

Регулировка рулевой рейки без снятия

Если вы не можете решить, как подтянуть рулевую рейку на ВАЗ 2110, рекомендуем ознакомиться со вторым вариантом — без снятия.

Для этого метода вооружитесь специальным гаечным ключом, который выполнен в виде восьмигранника, размером на 17 мм.

Выполнять подтяжку рулевой на «десятки» следует исключительно в тех случаях, когда во время работы рулевого механизма наблюдаются стуки. Просто так выполнять работу без реальной потребности не стоит.

Заедьте на смотровую яму или поднимите автомобиль на подъемнике.
Снимите защиту двигателя, возьмите плоскую отвертку и поднесите хорошее освещение под автомобиль.
Найдите заднюю часть подрамника в задней части рулевой рейки. Там рейка и вал должны пересекаться. В том месте располагается регулировочная гайка. Не перепутайте ее с пробкой регулировочной гайки. Это распространенная ошибка новичков.
Если ранее рулевой механизм был нетронутым, на гайке будет присутствовать заглушка зеленого цвета. Она выполняет функции стопора и ее монтируют непосредственно на заводе.
Плоской отверткой удалите заглушку. Наверняка она сломается, но ничего страшного в этом нет.
Удалив стопор, берите в руки специализированный регулировочный ключ, выполните зажим, двигаясь по часовой стрелке. Не зажимайте до упора. Степень зажатия напрямую зависит от силы стуков при движении.
Ключ проверните градусов на 10, проверьте рейку на предмет люфта. Если он присутствует, прижмите еще. За раз крутить более чем на 15 градусов не рекомендуется.
Проверить степень зажатия достаточно легко. Возьмите рейку, поверните ее резко в одну и другую сторону. Если никаких посторонних шумов при этом не наблюдается, рейка затянута хорошо.
Пытаться установить на место стопор не имеет смысла, даже если вам удалось его сохранить в целостности. Никакой пользы он в себе не несет.

Подтягиваем рейку сами

Работу будем проводить из-под автомобиля, поэтому желательно использовать смотровую яму или эстакаду. Можно подтянуть гайку и из-под капота, но это крайне неудобно и займёт больше времени, проверено.

Устанавливаем автомобиль и фиксируем его ручником, на всякий случай подставим под задние колеса противооткаты. Дальше поступаем так:

Снимаем защиту двигателя.

Протягиваем переноску, чтобы было лучше видно.

Вот та самая гайка.

Так выглядит пластиковая заглушка.

Придется немного постараться, чтобы попасть ключом в гайку.
