Описание приборных панелей Лада Гранта лифтбек. Различия выбора


26.01.2021 20 426 ВАЗ Granta

Автор:Иван Баранов

В каждом автомобиле есть приборная панель, где сосредоточены основные приборы транспортного средства. Благодаря приборке водителю известно, с какой скоростью он едет, какое оборудование включено и какое состояние основных узлов автомобиля. В этом материале мы предлагаем вам узнать, что представляет собой панель приборов Лада Гранта, какие индикаторы на ней установлены и с какими неисправностями в ее работе можно столкнуться.

[ Скрыть]

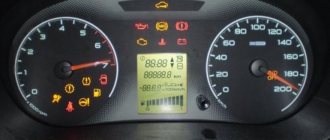

Обозначения на приборной панели Лада Гранта

Приборная панель Гранта

Информационная панель Гранты лифтбек в комплектации «Стандарт», «Норма»:

  1. стрелка тахометра: обозначает частоту вращения коленвала в режиме «онлайн». Зеленая зона указывает на допустимые обороты, красная — превышение рекомендуемого диапазона;
  2. поломка двигателя: многим знакома по надписи «Check Engine». Индикатор оранжевого цвета сразу гаснет после запуска двигателя, в противном случае устраняйте неисправность. Как только загорается индикатор в процессе движения или не гаснет после запуска — немедленно останавливайте силовой агрегат, проводите диагностику, устраняйте поломку;
  3. левый указатель (зеленый цвет индикатора) поворота;
  4. низкий уровень моторного масла в системе (красный цвет): после запуска двигателя в течение первых пяти секунд индикатор должен гаснуть;
  5. срабатывание антиблокировочной системы ABS: индикатор желтого цвета;
  6. иммобилайзер: желтый цвет индикатора, отображает режим охраны технического средства;
  7. критическая температура системы охлаждения: красный цвет диода. При достижении отметки в 115 С индикация сопровождается звуковым сигналом;
  8. аварийное состояние тормозной системы: индикатор красного цвета. Устранение неполадки должно быть оперативно, так как высока вероятность блокировки тормозных суппортов. Чаще всего, причина в недостаточном количестве тормозной жидкости в расширительном бачке главного цилиндра. Он установлен в моторном отсеке;
  9. правый указатель поворота;
  10. состояние аккумуляторной батареи: индикатор красного цвета. Распространенные поломки: недостаток заряда, механическое повреждение, удар;
  11. стрелка электронного спидометра;
  12. система курсовой устойчивости (ESC): при запуске двигателя работает в одном из трех режимов: вкл, откл, авария;
  13. переход на повышенную передачу: только с предустановленной автоматической коробкой передач (АКПП);
  14. активация дальнего света фар;
  15. активация ПТФ, ходовых огней;
  16. активация ближнего света;
  17. аннуляция показаний одометра: суточный пробег;
  18. монохромный ЖК дисплей — бортовой компьютер;
  19. сигнализатор открытых дверей автомобиля;
  20. индикатор резервного остатка горючего в топливном баке;
  21. индикатор недостаточного давления в шинах;
  22. индикатор состояния электрического усилителя руля ЭУРа;
  23. индикатор состояния подушки безопасности.

Электрическая схема гранта задней части ВАЗ 2190

Схема электрооборудования задней части автомобиля: 1-колодка жгута проводов заднего к колодке жгута проводов панели приборов; 2-колодка жгута проводов заднего к колодке жгута проводов панели приборов; 3-боковой указатель поворотов правый; 4-боковой указатель поворотов левый; 5-датчик ручного тормоза;

6-элемент обогрева заднего стекла; 7-плафон освещения салона; 8-выключатель в ремне безопасности водителя; 9-фонарь освещения багажника; 10-модуль электробензонасоса; 11-фонарь правый; 12-электродвигатель блокировки багажника; 13-выключатель плафона освещения салона; 14-дополнительный сигнал торможения;

15-фонарь левый; 16-колодка жгута проводов заднего к колодке жгута проводов задней левой двери; 17-колодка жгута проводов заднего к колодке жгута проводов задней правой двери; 18-колодка жгута проводов заднего к колодке жгута проводов передней правой двери; 19-колодка жгута проводов заднего к колодке жгута проводов передней левой двери; 20-блок управления надувных подушек безопасности; 21-колодка жгута проводов заднего к колодке жгута проводов фонарей освещения номерного знака.

  • 1 – индикатор напора смазки в картере силовой установки;
  • 2 – разъем генератора;
  • 3 – питание заслонки подачи топливной смеси;
  • 4 – термометр системы охлаждения;
  • 5 – подача сигнала на приборную панель;
  • 6 – продувка адсорбера;
  • 7 –спидометр;
  • 8 – ДМРВ;
  • 9 – ДПКВ;
  • 10 – ДК перед катализатором;
  • 11 – аппарат импульса управления;
  • 12 – сенсор концентрации кислорода в отработанных газах;
  • 13/14 – катушка и свечи зажигания соответственно;
  • 15 – драйверы форсунок;
  • 16 – контактная группа зажигания;
  • 17 – сенсор измерения детонации.

Всем доброго времени суток, уже два дня сижу в нтернет в поисках, в разъем на щиток приборов приходит куча проводов, мне нужно узнать по какому проводу приходит сигнал чтоб выключилась лампа “непристегнутогог ремня”, и что там появляется на этом контакте плюс или минус или пропадает?В журналах по ремонту данной информации нет, но если я ее там просто не увидел, а вы меня тыкнете в нее носом, не обижусь, а скажу спасибо.

Читать далее: Меняем ремень генератора Renault Logan самостоятельно инструкции с фото

Возможности бортового компьютера

ЖК дисплей аккумулирует в себе данные от ряда запрограммированных датчиков. Они пересылают информацию в режиме онлайн для расшифровки с последующим выводом.

Приборная панель Гранта возможности бортового компьютера

Например:

  • данные о суточном пробеге;
  • остатке топлива;
  • текущее время;
  • текущая передача;
  • температура за бортом.

*конфигурация может меняться в зависимости от технических характеристик и модификации автомобиля.

Переключатели и рычаги под рулём

Правый под рулевой переключатель отвечает за очиститель и омыватель стёкол. Переключатель включает электрические цепи при включенном зажигании. Рычаг переключателя можно перевести в следующие положения

0 – стеклоочиститель и омыватель выключены

1 – включен прерывистый режим работы стеклоочистителя (нефиксированное положение)

2 – включен прерывистый режим работы стеклоочистителя (фиксированное положение). В прерывистом режиме работы щетки стеклоочистителя совершают один ход через равные промежутки времени в несколько секунд независимо от наличия капель на ветровом стекле (в вариантном исполнении устанавливают систему автоматического управления стеклоочистителем

3 – включена малая скорость стеклоочистителя

4 – включена большая скорость стеклоочистителя

5 – перемещением рычага на себя включен омыватель ветрового стекла (не фиксированное положение)

Характерные неисправности приборной панели Гранты лифтбек

  • механическое повреждение, что способствовало выходу из строя контактной платы, клемм;
  • превышение допустимого напряжения в сети, короткое замыкание;
  • поломка одного / нескольких датчиков, что повлекло передачу некорректной, неполной информации на бортовой компьютер;
  • попадание внутрь влаги, агрессивной химической жидкости, что повлекло выход из строя;
  • брак при изготовлении;
  • нарушение технологии установки;
  • покупка неоригинальной продукции.

Lada Granta лифтбек (2019 год). Руководство — часть 4

Переход в режим установки времени производится длитель-ным нажатием кнопки управления 20 (рис . 29а) при индикации счетчика общего пробега . При этом разряды часов переходят в мигающий режим . Дальнейшие действия зависят от наличия клавиш управления на переключателе стеклоочистителя .При отсутствии клавиш управления на переключателе стеклоочистителя установка часов производится нажатиями кнопки управления 20 (рис . 29а) . При паузе в нажатиях более 5 секунд происходит переход к установке минут, установка минут аналогична установке часов . Следующие паузы в нажа-тиях более 5 секунд переключают в режим установки часового пояса, а затем к выходу из режима установки времени .При переключателе стеклоочистителя с 3-мя клавишами управления (рис . 29в) установка показаний производится клавишами и (поз . 2, рис . 29в) . Клавишей «RESET» (поз . 3, рис . 29в) производится переключение корректиру-емых параметров в последовательности «часы» – «мину-ты» – «часовой пояс» . Выход из режима установки време-ни – по нажатию кнопки управления 20 (рис . 29а) или пауза в нажатиях любой клавиши более 60 секунд .При переключателе стеклоочистителя с 6-ю клавишами управления (рис . 29г) установка показаний производится клавишами и (поз . 3 и 4, рис . 29г), а переключение корректируемых параметров клавишами и (поз . 1 и 2, рис . 29г) . Выход из режима установки времени – по нажатию клавиши «Menu/Exit» (поз . 6, рис . 29г) или пауза в нажатиях любой клавиши более 60 секунд .

Примечание. В зоне уверенного приема сигналов систем GLONaSS/GPS достаточно установки только часового пояса, показания часов (с учетом часового пояса) и минут будут установлены автоматически .

Рис. 29в. Переключатель

с 3-мя клавишами управления

Рис. 29г. Переключатель

с 6-ю клавишами управления

Функции бортового компьютера индицируются в поле 3 (рис . 29б) . Перечень функций и управление индикацией определяются наличием клавиш управления на переключа-теле стеклоочистителя .При отсутствии клавиш управления на переключателе сте-клоочистителя в поле бортового компьютера индицируется только «температура охлаждающей жидкости» .При наличии клавиш управления на переключателе сте-клоочистителя переключение индицируемой функции про-изводится клавишами (поз . 2, рис . 29в) или (поз . 2, рис . 29г) в прямой последовательности и клавишами (поз . 2, рис . 29в) или (поз . 1, рис . 29г) в обратной после-довательности .Обнуление (сброс) параметров маршрута (пп . 5–8 табли-цы) производится длительным нажатием клавиши «RESET» (поз . 3, рис . 29в) или «Menu/Exit» (поз . 6, рис . 29г) при инди-кации любого из параметров маршрута .

Источник

Последовательность действий при демонтаже приборной панели

Причины для разбора, замены приборной панели Гранты лифтбек самые различные: повреждение, установка нового диода, прочие.

  • По периметру выкручиваем три крепежных болта. Аккуратно извлекаем блок в сборе, чтобы не повредить контактные платы, электрическую проводку, клеммы;
  • Снимаем крепление панели приборов Лада Гранта лифтбек;
  • Для замены стрелок тахометра / спидометра нужно подать немного вверх рычаг, провернуть его против часовой стрелки.

После окончательной замены, профилактики собираем конструкцию вновь. Самостоятельный ремонт передней панели Гранта лифтбек окончен.

Настройка своими руками

Инструмент

Для настройки понадобится следующий инструментарий:

  • шестигранник на 6;
  • лист ДСП, примерно 2 на 3 м;
  • набор мелков;
  • парочка старых газет среднего объёма.

Вместо листа можно использовать ровную вертикальную поверхность, например, забор стройки.

Подготовка авто к самостоятельной регулировке

Из ДСП делают экран перед автомобилем. Расстояние между передним бампером и листом 3–5 метров.

  • Проверяют давление в шинах и подкачивают, если надо.
  • Выставляют положение подкорректора в положение «ноль».
  • Включают ручной тормоз.
  • На переднее (водительское) сидение выкладывается груз примерно 75 кг.

Это нужно для создания максимально стандартной ситуации управления автомобилем.

Рисуем схему

Когда автомобиль готов, на импровизированном экране изображают следующую схему:

Автомобиль и экран перед ним

  • А и В — осевые линии по центрам фар;
  • О — осевая линия машины;
  • d — расстояние между осями ламп;
  • h — расстояние от центров ламп до земли (пола гаража);
  • 1 — горизонтальная линия, на которой расположены центры фар;
  • 2 — на этой линии располагаются центры световых пятен.

Линия 1 рисуется на высоте h; линия 2 ниже на 55 мм.

Корректировка

  1. Включают ближний свет.
  2. Газетой закрывают одну из фар и смотрят на пятно света, отображённое на стене.
  3. Шестигранником вращают соответствующие контакты.

Правильно отрегулированный световой поток должен выглядеть, как на схеме выше. Левая сторона каждого пятна касается линии 2, точки пересечения горизонтальных и наклонных участков располагаются точно на линиях А и В.

Для окончательной настройки проводится тестовый заезд.

Как отрегулировать фары на Ладе Гранте — видео

Регулировка фар Лада Гранта При нормальной настройке фар на Лада Гранта ближний свет не должен сильно освещать бровки тротуаров. Проверить это и при необходимости выровнять сможет даже начинающий водитель.

Доработка приборной панели Гранта лифтбек

Базовая комплектация щитка у Лада Гранта «Норма», «Стандарт» достаточно проста и малоинформативная. Недочет оперативно устранили путем изготовления нового образца панели. Ее устанавливают исключительно на модификации «Люкс». Альтернативный вариант вне заводского исполнения предоставляет . С целью повышения информативности используют новую раскладку приборов и внешнее оформление:

  • границы приборов разделены хромированной вставкой;
  • больше места отведено под монитор компьютера;
  • владелец может самостоятельно выбирать цветовое оформление подсветки, с целью снижения нагрузки на глаза;
  • основная (важная) информация теперь выводится в верхней части дисплея.

Приборная панель Гранта подсветка

Информация о программном обеспечении панели приборов Лада Гранта

  • выключить зажигание;
  • нажать и удерживать в режиме «пауза» кнопку сброса пробега;
  • активировать зажигание;
  • отпустить зажатую кнопку.

На мониторе появится информация о версии программного обеспечения, модели оборудования. Данные необходимо использовать при покупке нового щитка.

Чем настраиваем

Часы в автомобиле ВАЗ-2190 находятся на жидкокристаллическом дисплее на приборной панели. Цифры часов значительно крупнее всех остальных цифр на экране. Помимо времени, дисплей также отображает суточный и общий пробег автомобиля, расход топлива и другие данные.

Итак, как настроить часы на Ладе Гранта? Для проведения корректной настройки часов на новой модели лифтбека от ВАЗ вы должны четко знать, где в автомобиле расположены следующие органы управления:

  • замок зажигания – или, как вариант, переключатель габаритных огней на приборной панели;
  • кнопка управления дисплеем (кнопка сброса суточного пробега);
  • рычаг управления стеклоочистителями (правый подрулевой переключатель).

Правый подрулевой переключатель, помимо всех прочих функций, должен прокручивать режимы функционирования дисплея по кругу, отображая сведения о пробеге автомобиля, расходе топлива и о текущем времени.

Отзывы владельцев Лада Гранта о функциональности приборной панели

Положительные
1.Николай, 39 лет: в целом информативность консоли меня устраивает, индикация яркая. Правда, на солнце немного засвечивает, но это не столь существенно.
2.Константин, 41 год: Гранту купил год назад в комплектации «Люкс» с новой приборной панелью. Доволен на все 100%.
3.Виталий, 44 года: в 2013 году купил Гранту, старая приборная была хорошая, но деформировалась после аварии, заменил новой от «Люкс» версии. Идентична по креплениям.
4.Дмитрий, 37 лет: во время бокового столкновения с Рено повредилась приборная панель, торпеда. Переходить на люксовую не стал, купил родную.
5.Владимир, 39 лет: купит Гранту с рук, второй владелец, все устраивает, панель хорошая, информативная. Правда, в ночное время суток слишком яркая, порой нагружает зрение.
6.Кирилл, 45 лет: работаю таксистом, все время за рулем, панелью доволен, информативная. Бортовой компьютер оперативно выводит все необходимые данные.
7.Владислав, 34 года: после капитального ремонта знакомые рекомендовали установить новую панель от Люкс комплектации, но оставил прежнюю все устраивает.
Отрицательные
1.Владлен, 44 года: старая приборная малоинформативная, часто некорректно выводит информацию, показания спидометра. Установил от Люкс комплектации. Сейчас нареканий нет.
2.Сергей, 33 года: после аварии заменил переднюю консоль, в том числе и панель, так как старый вариант недоработан, сыроват.
3.Вячеслав, 39 лет: покатался месяц на родной приборке и заменил люксовой версией, она куда лучше, информативней.

Приборная панельГранта1
Мнения владельцев по поводу функциональности приборной панели разделились, что и было ожидаемо. Если объективно сравнивать две модели панелей, то выигрыш за комплектацией «Люкс». Относительно длительности эксплуатации, оперативности вывода данных, точности показаний — они идентичны. Внутренняя начинка одинаковая, за исключением внешнего оформления.

Увеличение клиренса

«Шевроле Круз» может дополнительно потерять драгоценные миллиметры, если установить защиту двигателя. Без нее по отечественным дорогам лучше не ездить. Это еще минус пару сантиметров от дорожного просвета. А если загрузить багажник и посадить в машину 5 пассажиров, то клиренс станет еще меньше. Поэтому многие прибегают к его увеличению. Делается это тремя способами:

  1. Наиболее распространенный способ — проставки. Они представляют собой вкладыши из всяческих материалов (пластик, резина, алюминий и т. д.), которые ставятся между витками амортизаторов. Такая модификация позволяет поднять автомобиль на несколько сантиметров, но сказывается на комфорте пассажиров — подвеска становится жесткой. Кроме того, многие эксперты не рекомендуют подобные вмешательства в конструкцию автомобиля.
  2. Установка дисков большего диаметра. Этот способ, более приемлем для автомобиля. Он позволяет увеличить клиренс, но сказывается на комфорте — пассажиры будут сильнее ощущать неровности дороги.
  3. Ну и последний, наименее распространенный способ — увеличение зазора между кузовом и опорами стоек.

Информационные значки

Значок машины может гореть разный, бывает, что горит значок «машина с гаечным ключом», значок «машины с замком» или восклицательным знаком. Обо всех этих обозначениях по порядку:

Когда горит такой индикатор (машина с ключом), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии. Чтобы выяснить точную причину потребуется производить диагностику.

Загорелась красная машина с замком, значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.

Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.

Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).

Значок скользкая дорога начинает мигать при обнаружении системой стабилизации курсовой устойчивости участка скользкой дороги и активируется, дабы предотвратить пробуксовку за счет снижения мощности двигателя и подтормаживания буксующего колеса. Беспокоится в такой ситуации не стоит. Но когда возле такого индикатора появился ключ, треугольник или перечеркнутый значок заноса, значит система стабилизации — неисправна.

Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают.
