Радиатор печки Гранта

Расположение радиатор печки на Гранте не является удобным для его замены. Для снятия радиатора без его повреждения придется демонтировать приборную панель, что может занять уйму времени и труда из-за банальной проблемы, которая в других автомобилях решается за час.

Радиатор расположен под торпедо в центральной его части у ног водителя. Его патрубки спрятаны за декоративной боковой накладкой панели. Данное расположение радиатора немного затрудняет доступ к нему при проведении замены, но если использовать правильную инструкцию по замене, то самостоятельная работа по снятию и установке радиатора не вызовет труда.

Радиатор печки: ответственный за обогрев салона

Современный автомобиль уже сложно представить без стандартного комплекта приспособлений и опций, благодаря которым управление транспортным средством становится максимально удобным, а пребывание в салоне — комфортным и безопасным. Функции поддержания благоприятного температурного режима в машине возложены на систему отопления, кондиционирования и вентиляции, которая в зависимости от ситуации может подогревать, вентилировать или охлаждать воздух в салоне. При этом одним из ключевых узлов отопительной системы является печка, в состав которой входит радиатор, выполняющий функции теплообменника. Воздух, поступающий в салон автомобиля, подогревается радиатором, а он разогревается жидкостью, охлаждающей двигатель.

«Лада Гранта» оснащена большим количеством опций, благодаря которым управление транспортным средством становится достаточно удобным

Как устроена система отопления «Лады Гранты»

Конструкционно отопительная система Lada Granta состоит из:

• воздуховода, направляющего поток к левому дефлектору (дефлектор — устройство для усиления тяги);
• крышки теплообменника;
• уплотнителя;
• радиатора печки;
• воздуховода к стёклам;
• корпуса печки;
• центрального воздуховода;
• воздуховода, направляющего поток к правому дефлектору;
• тяги затворки рециркуляции;
• оболочки вентилятора;
• непосредственно вентилятора;
• резистора, регулирующего работу вентилятора;
• главного воздуховода;
• тяг распределительных затворок;
• регулирующего устройства;
• устройства, направляющего воздух к ногам пассажиров;
• тяги затворки терморегулятора.

Структура системы отопления «Лады Гранты» позволяет осуществлять ремонт своими силами

Как работает система отопления

Отопительно-вентиляционная система в Lada Granta является приточно-вытяжной. Что это означает? Воздух снаружи проникает в салон через специальное устройство в виде воздухозахватывающего короба, размещённого перед лобовым стеклом. Количество поступающего извне воздуха регулируется специальной заслонкой рециркуляции. Система рециркуляции, предусмотренная в «Ладе Гранте», позволяет лучше нагревать воздух в салоне зимой и быстрее охлаждать летом (при наличии кондиционера). Не следует, однако, злоупотреблять режимом рециркуляции, т. к. воздух в машину при этом попадает несвежий. Удобно использовать рециркуляцию для защиты от попадания в салон посторонних запахов с улицы, но только кратковременно. Принцип рециркуляции заключается в перекрытии доступа воздуха снаружи и многократном прохождении внутренних воздушных потоков через нагревательный или охлаждающий элемент.

Далее на пути воздушных потоков возникает воздушный фильтр 7, который служит преградой для частиц пыли и грязи. Не следует забывать менять фильтрующий элемент в соответствии с графиком, рекомендованным заводом-изготовителем. Очищенный от механических частиц воздух подхватывается вентилятором 11, приводимым во вращение двигателем 12, и нагнетается в салон автомобиля.

Это интересно: Кроссовер будущего

После этого воздушная струя проходит через испаритель кондиционера 13 (если таковой предусмотрен комплектацией), под которым имеется дренажное отверстие 14 для слива конденсата. В зависимости от положения заслонки 15, регулирующей температуру, воздух движется на радиатор отопителя или же в обход теплообменника. Если заслонка направляет струю на радиатор, то в салон попадает подогретый воздух, потоки которого можно распределять по мере необходимости на лобовое и боковые стёкла или же под ноги пассажиров.

Система отопления и вентиляции «Лады Гранты» — приточно-вытяжная

Вытяжка происходит через специальные отверстия в задней части кузова, которые можно обнаружить под обивкой багажника. Для нормальной работы вытяжки не следует загромождать эти отверстия грузом, перевозимым в багажнике. Помимо прочего, закрытая вытяжка может привести к запотеванию окон.

Работа радиатора печки «Лады Гранты»

Непосредственно под лобовым стеклом находится отопитель, пройдя через него, воздушные потоки направляются в разные части салона. Судя по отзывам владельцев, печка, установленная на Lada Granta, работает более эффективно, чем отопители других моделей ВАЗ, например, «Лады Калины».

Потёк радиатор, залил герметик — течь перестало, и печка тоже перестала греть. В сервисе сказали, что зря я это сделал: забился радиатор печи. Замена печи стоит примерно 4–5 тыс. руб. + печь. Отказался, денег нет. Знакомый посоветовал поменять пробку расширительного бачка. Так и сделали. Класс, печь работает отлично!

Николай

https://avto-granta.ru/remont-i-obsluzhivanie-lady-granty/pechka-na-lada-granta

Отопитель автомобиля «Лада Гранта» имеет пластиковый корпус

Как определить засор радиатора

Проверка радиатора довольно простое занятие, которое под силу каждому. Для этого необходимо проверить циркуляцию жидкости через радиатор. Если циркуляция нормальная, то обе трубки радиатора будут горячие, но вот если входящая трубка горячая, а выходная холодная это свидетельствует о засоре радиатора изнутри.

Засоренный радиатор можно промыть или же в лучшем случае заменить на новый.

Виды радиаторов печки Гранта

Существует два вида радиаторов с впаянными патрубками (заводской радиатор) и со съемными.

Заводской радиатор с несъемными патрубками

С завода изготовителя выпускаются радиаторы с несъемными патрубками, то есть, чтобы его демонтировать, не снимая всю панель автомобиля, необходимо отпиливать патрубки, идущие от радиатора.

Радиатор от Датсуна со съемными патрубками

Лучше всего приобретать радиатор отопителя от Datsun On-Do. Размерами датсуновский радиатор не отличается от грантовского за исключением съемных патрубков, которые очень сильно снизят мучения при установке.

Пошаговый процесс замены

Необходимо снять, АКБ, бокс воздушного фильтра вытащив его с резиновых демпферов и снять впускную гофру. Это понадобиться для доступа к термостату.

Сливаем антифриз из радиатора охлаждения путем откручивания пробки в правой нижней части радиатора. Для слива потребуется емкость не менее 10 литров.

Внимание: Сливать ОЖ необходимо на холодном двигателя, во избежание ожогов.

Снимаем разъем с электронной педали акселератора и откручиваем педаль от кузова автомобиля, торцевым ключом на 10мм. Затем снимаем педаль со шпилек.

Откручиваем винты крепления крышки радиатора ключом на 6 мм и снимаем ее.

Снимаем патрубки радиатора и опускаем их вниз, чтобы остатки антифриза стекли.

Теперь необходимо утопить педаль тормоза для этого вынимаем шплинт, который фиксирует педаль и надавливаем на нее, когда будем вынимать радиатор.

Если радиатор не разборный, то есть патрубки не снимаются их необходимо отпилить ножовкой по металлу. Если патрубки снимаются их необходимо снять и вытащить из отверстий в моторном щите.

После снятия патрубков можно вытаскивать радиатор, утопив педаль тормоза вниз.

Устанавливаем новый радиатор так же, утопив педаль тормоза, предварительно сняв патрубки с радиатора и установив их после того, как радиатор будет помещен в свое посадочное место.

Если радиатор не сборный, то патрубки можно отпилить и произвести соединение на шлангах.

Замена радиатора отопителя Lada Granta

Если в салоне холодно при включённой печке, значит, пришло время ремонта или замены отопителя. Среди наиболее типичных причин, по которым приходится менять радиатор печки на «Гранте»:

• засорение каналов вследствие образования накипи или попадания грязи;
• возникновение трещин или пробоин в системе отопления.

В ряде случаев удаётся обойтись ремонтно-восстановительными мерами. Например, прежде чем менять радиатор, можно попробовать промыть систему специальной жидкостью. Существуют средства, позволяющие избавиться от накипи внутри системы отопления как со сливом антифриза, так и с охлаждающей жидкостью внутри. Такие средства, как правило, не вредят герметику, прокладкам, шлангам и т. д.

В ряде случаев удаётся отремонтировать радиатор печки автомобиля «Лада Гранта», не прибегая к его замене

Что потребуется для замены радиатора печки

Приступая к замене радиатора, необходимо подготовить:

• набор хомутов;
• герметик;
• антифриз;
• крестообразную отвёртку;
• ключ на 10;
• утеплитель (поролон);
• напильник.

Разумеется, заранее следует приобрести новый радиатор, причём именно «родной», т. к. теплообменник других моделей не подойдёт.

Видео: рекомендации по самостоятельной замене радиатора печки Lada Granta

Последовательность шагов при замене радиатора

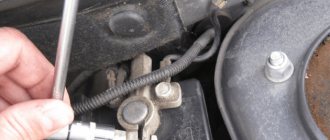

Работы по демонтажу старого радиатора можно начать с подкапотного пространства. Здесь для создания доступа к элементам системы отопления необходимо снять аккумуляторную батарею, патрубок воздуховода между дроссельным узлом и воздушным фильтром, а также сам воздушный фильтр.

Затем необходимо освободить систему от охлаждающей жидкости, слив её в предварительно подготовленную ёмкость. Очевидно, что если автолюбитель намерен залить новый антифриз по окончании работ, старый можно не сохранять.

Это интересно: Световые сигналы между водителями

Перед заменой радиатора печки автомобиля «Лада Гранта» необходимо снять аккумулятор и воздушный фильтр

Следующий этап работ выполняется со стороны салона. Чтобы получить доступ к радиатору печки, вначале придётся снять педаль газа: без этого извлечь теплообменник не представляется возможным. Демонтаж педали затруднений, как правило, не вызывает: ключом на 10 откручиваются три крепёжные гайки и отсоединяются концевик стоп-сигнала и разъём электронной педали газа. Помимо этого, необходимо надавить педаль тормоза и зафиксировать её в таком положении.

Далее снимается пластиковая крышка, закрывающая радиатор, после чего открывается доступ к теплообменнику. После этого следует наиболее ответственный момент — отпиливание патрубков радиатора: отпиливать следует после изгиба таким образом, чтобы отрезанную часть можно было извлечь через отверстие в подкапотное пространство. После того как оба патрубка будут убраны, можно вынимать радиатор из ниши в салон авто.

Для демонтажа старого радиатора необходимо отпилить его патрубки

Патрубки на новом радиаторе также следует отпилить так, чтобы в дальнейшем на них можно было надеть шланги и закрепить хомутами. Обрезанные края патрубков следует обработать напильником, отверстия в моторный отсек заполняются поролоном для придания дополнительной фиксации конструкции и с целью сохранения тепла в салоне.

Чем разбирать всю панель на «Гранте», надо подпилить алюминиевые трубки на радиаторе печки и соединить новый радиатор куском шланга… Сделать это не является проблемой, только прежде, чем что-то делать, нужно подумать, как правильней делать.

Ахмед Фазилов

https://grantaremont.ru/content/pechka

Работы по замене радиатора отопителя удобнее выполнять вдвоём: один подаёт патрубки из-под капота, второй принимает их в салоне. На патрубки нового радиатора следует нанести герметик и после соединения с гибким шлангом надёжно закрепить хомутами. После этого необходимо собрать все снятые детали: педаль газа, аккумулятор, воздушный фильтр, затем заполнить систему антифризом. В конце следует проверить, как работает новый радиатор: необходимо завести двигатель и дать ему поработать несколько минут, после чего визуально убедиться в том, что уровень антифриза не понизился, течи отсутствуют, теплообменник нагрелся.

Принципиальных отличий в процедуре замены радиатора печки на Lada Granta с кондиционером и без такового нет (в отличие от замены радиатора охлаждения).

Видео: личный опыт владельца Lada Granta по замене радиатора печки

Стабильная и бесперебойная работа всех систем автомобиля может быть достигнута постоянным контролем их состояния. Исправность радиатора отопителя «Лады Гранты» приобретает особую актуальность зимой, поэтому в процессе подготовки автомобиля к холодному времени года будет нелишним проверить его готовность к сезону, особенно если предполагается высокая интенсивность эксплуатации транспортного средства в зимних условиях. Практика показывает, что при правильной эксплуатации радиатор печки может служить исправно долгие годы, но если он всё же вышел из строя, вполне можно произвести замену теплообменника самостоятельно.
