Как поменять моторчик печки на ваз 2110

САУО пришло на смену ручному управлению отопителем, но в остальном печка конструктивно осталась прежней. Как и в более ранних моделях система обогрева салона представляет собой корпус с установленными внутри радиатором, подключенным к системе охлаждения силового агрегата – источник тепла, заслонками, перенаправляющими воздушный поток в нужные зоны, и вентилятором с приводом от электродвигателя, которым поток воздуха и создается. САУО — контроллер, который в зависимости от установленных параметров отслеживает температуру в салоне и регулирует положение заслонок, поддерживая заданный режим.

Видео: Отопитель ВАЗ 2110; 11; 12. Устройство и принцип работы.

Эффективность отопителя салона ВАЗ-2110 была бы низкой без принудительного создания потока воздуха, и эта задача лежит на вентиляторе печки.

Подготовка

Подготовительные мероприятия не включают в себя много сложных операций. Вам потребуется сделать следующее:

Снять минусовую клемму с аккумуляторной батареи, чтобы обесточить автомобиль и обезопасить машину от возможных замыканий;
Слить из системы охлаждающую жидкость. Для этого открывается крышка расширительного бачка, чтобы сбросить избыточное давление, а затем откручивается слив. Жидкость нужно слить в специальную подготовленную емкость.

При сливе жидкости охлаждения нужно соблюдать одно важное правило — процедура осуществляется только при остывшем двигателе.

Если в дальнейшем вы собираетесь использовать этот же антифриз или тосол, тогда выбирайте чистую тару для слива.

Подготовительные работы

Итак:

Сначала с аккумуляторной батареи снимается «массовая» клемма.

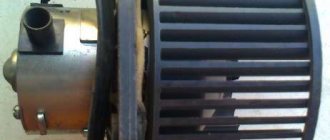

Замена моторчика на печке ваз 2110

Далее сливается охлаждающая жидкость с охлаждающей системы в подготовленную ёмкость.
Если подразумевается использование старого тосола, необходимо чтобы он отстоялся перед заливанием в охладительную систему двигателя.

Выбор модели

Даже если в вашем ВАЗ 2110 стоит электродвигатель старого образца (выпускаемый до 2004 года), вы можете, конечно, найти «родной» вентилятор. Но вполне можно поставить вместо него моторчик нового образца, – он больше прежнего, крепится тремя болтами. Да и стоимость его не так уж высока.

Кстати, вентилятор печки нового образца от ВАЗ 2110 подходит даже для некоторых моделей Ниссана с небольшой переделкой. Чем частенько пользуются владельцы этой машины, ставя при ремонте, как минимум втрое более дешевый моторчик на свою иномарку.

Работы по замене вентилятора в салоне

Замена моторчика печки ваз 2110

Последующая смена моторчика отопителя будет производиться непосредственно из салона машины:

Под приборной панелью нужно найти колодку, которая идёт на электродвигатель. Она отсоединяется.
После этого потребуется открепить массовую проводку электродвигателя. Как правило, она прижата передней крепёжной гайкой печки к кузову.
Демонтируется накладка и облицовка рамы лобового стекла, при этом не обойтись без отворачивания крепёжных винтов.
С печки салона снимается правая обивка, также следует открутить крепёжные гайки с винтами.
Отопительные шланги отсоединяются. На этом этапе работ нужно придерживаться максимальной осторожности, поскольку из этих шлангов и радиатора отопителя могут вытекать остатки тосола.
Дабы в салоне машины не пахло охлаждающей жидкостью, нужно постелить хорошо впитывающий влагу материал.
Отсоединяется проводка от электродвигателя, от микроредуктора, а также от пневмоклапана.
После этих действий снимают передний корпус с кожухом печки. Эти элементы зафиксированы скобами и винтами. Стоит обратить внимание, что на кожухе расположен двигатель и моторчик.
Защелки убираются, и двигатель с моторчиком извлекаются.

Замена

Теперь приступаем непосредственно к замене моторчика. Процедуру вы будете осуществлять из салона, потому устройтесь поудобнее.

Под приборной панелью найдите колодку, идущую на электромотор отопителя. Отключите ее.
Далее нужно отсоединить минусовую проводку электрического двигателя. Зачастую на ВАЗ 2110 этот элемент прижимается к кузову передней гайкой крепления.
С рамки лобового стекла вашего автомобиля нужно снять накладки и облицовку. По ходу дела вам придется открутить несколько крепежных элементов.
С печки нужно снять правую часть обивки, после чего откручиваются крепежные гайки.
Обязательно отсоедините отопительные шланги. Тут старайтесь быть максимально осторожными, поскольку из отопительных шлангов вероятнее всего будет вытекать охлаждающая жидкость. Слить ее всю даже при самом тщательном подходе невозможно.
Концы шлангов можно заткнуть чем-то вроде пробок, чтобы жидкость не выливалась в салон.

Чтобы от жидкости охлаждения не пострадали коврики, пол, постелите вниз впитывающие материалы. К примеру, отлично подойдут пеленки для взрослых. Они доступны в любой аптеке.
Поочередно отключите проводку от электромотора, микромоторедуктора и пневматического клапана.
Теперь можно демонтировать передний корпус вместе с кожухом вашей печки отопления.
Данные устройства крепятся с помощью крепежных винтов и скоб.
На кожухе печки находятся искомый моторчик, а также двигатель.
Уберите защелки, после чего снимите движок с моторчиком.

Полезные рекомендации

Выполнив демонтажные работы, вы можете извлечь поврежденные, нефункционирующие элементы, а затем установить на их место новые.

Но при ремонте советуем соблюдать некоторые важные рекомендации.

Выполнять своими руками разборку электродвигателя можно только в том случае, если вы хотите проверить состояние коллектора и очистить его;
Если причина поломки заключается не в наличии мусора и загрязнений в коллекторе, тогда самостоятельно работать с электродвигателем настоятельно не рекомендуется;
Обратитесь к опытному электрику, который сумеет выполнить разборку и вернуть устройство к прежним функциональным возможностям;
Не демонтируйте крыльчатку двигателя. Если сделать это неправильно, вы нарушите балансировку, играющую огромную роль в правильной работе отопителя вашего автомобиля. Электромотор будет работать при нарушении балансировки, но крыльчатка начнет крутить неровно, что повлечет за собой биение подшипников, возникновение сильного шума при включении салонной печки.

Самостоятельно выполнить демонтаж моторчика не сложно, но для его ремонта самым правильным решением будет покупка нового электродвигателя с моторчиком.

Моторчик печки — достаточно чувствительный элемент, который периодически выходит из строя. Для его замены не требуются особые навыки и умения, а вот чтобы отремонтировать элемент, лучше обращаться на проверенные станции технического обслуживания.

Признаки неисправности моторчика печки

Прежде всего необходимо провести проверку предохранителя. Часто оказывается, что проблема именно в нем. В случае, если предохранитель печки перегорел по каким-либо причинам, то его следует заменить. Если после замены предохранителя печка все равно не работает, то следует перейти к демонтажу и замене самого мотора.
Первым признаком неисправности моторчика печки на ВАЗ 2110 может служить шум от самого мотора. Причиной данного звука может служить отсутствие смазки на двигателе, либо же это может говорить о скорой смерти мотора отопителя на ВАЗ 2110

Причины неисправности

Замена моторчика печки ваз 2110

Как правило, существует множество причин подобной неисправности, к ним относят:

засорение шлаками от радиатора печки;
поломку мотора печки.

Если печной мотор не функционирует, либо не исправны некоторые его скорости, то сначала рекомендуется проверить резистор, который другими словами может называться реостатом печки. Этот элемент в ответе за скорость работы вентилятора. Приобрести такую деталь можно в специализированном магазине, реализующем автозапчасти. Что касается замены, это можно осуществить с помощью мастера или самостоятельно, что не так сложно даже для неопытного специалиста.

Примечание! В случае с ремонтом или заменой радиатора печки, рекомендуется обратиться в автосервис, так как снять радиатор самостоятельно тяжело. Для замены моторчика печки потребуются минимальные знания и детальная инструкция действий.

Существуют неисправности отопителя, которые может легко устранить любой автолюбитель. К примеру, может наблюдаться ситуация, когда через боковые дефлекторы и воздуховод согрева лобового стекла отопительной системы дует холодный воздух, при этом из нижних и центральных воздуховодов поступает горячий поток воздуха. Скорее всего, причина будет заключаться в неудовлетворительной работе заслонки отопителя, которая предназначена для отсекания холодного воздуха. В отдельных случаях она препятствует нормальному прохождению холодного воздуха. Подобные неисправности легче всего выявляются в холодное время года. При подгибе тяги привода заслонки, нужно соблюдать особую осторожность, дабы не нарушить пластиковые детали. К сведению, зимой пластик становится более хрупким.

Замена моторчика для печки на ваз 2110

Конечно, не функционирующая печка вызывает много проблем именно в зимний период. Если летом это не столь важно, то зимой будут запотевать окна. Разобраться, в чём заключается причина можно при разборе системы обогрева машины.

Как заменить вентилятор печки на ВАЗ 2110-ВАЗ 2112?

Примечание! Данная инструкция по замене моторчика печки, подойдёт ко многим автомобилям десятого семейства но не ко всем, потому что десятки выпускались в очень разных комплектациях и оформлениях за всё время, на некоторые ВАЗ 2110 даже двигатель от «Опеля» ставили с завода, маркируется такой автомобиль ВАЗ 21106, поэтому про все мы написать не сможем (Так как очень большая статья получится), просто возьмём чаще всего встречающееся десятое семейство и на его примере покажем замену моторчика печки посредством описания и картинок!

1. Первым делом до моторчика добраться будет нужно, он скрывается под накладкой которая под лобовым стеклом располагается, а внутри этой накладки, моторчик ещё в кожух помещён, поэтому не мало снять декоративных элементов придётся, более подробно как это всё осуществить, описано в статье под названием: «Замена салонного фильтра на ВАЗ 2110 » и кстати, накладку которая под лобовым стеклом находится снять не получиться, не сняв щётки, а когда Вы её уже поднимать будете, обратите внимание под ней будет находится тройник (Место где он расположен смотрите на большом фото), отсоедините от него шланг который внизу подсоединяется (см. маленькое фото) и накладка после чего может быть снята с автомобиля.

2. Идём далее, как только все элементы которые препятствуют доступу к кожуху в котором располагается моторчик будут сняты, разыщите провода идущие от мотора, а если быть точнее то один провод «Плюс» и один провод «Минус», так вот минус (Указан зелёной стрелкой) закреплён на гайке (Указана синий стрелкой), Вы её отверните, а вот плюс (Указан жёлтой стрелкой) соединяется с другим проводом посредством колодки проводов и разъёма (см. маленькое фото), их между собой разъёдините.

3. Потом, подденьте при помощи плоской отвёртки четыре фиксатора (Они указаны стрелками) которые скрепляют между собой два кожуха, на одном из которых моторчик печки закреплён, все фиксаторы которые будут поломаны во время их снятия, обязательно поменяйте на новые, при обратной сборки, рекомендуется все фиксаторы до одного устанавливать на свои места, чтобы исключить перемещение корпусов между собой.

4. И в завершение, выкрутите все винты которые кожухи между собой скрепляют, данных винтов всего примерно 8 или 10 (Можем ошибаться), когда они все будут выкручены, корпуса можно будет разъединить (см. маленькое фото), но только запоминайте куда какие винты закручиваются, потому что они имеют разную длину и длинные Вы не сможете завернуть туда где короткие должны располагаться и наоборот.

Примечание! Моторчик печки можно снять в сборе с кожухом, а можно и сразу его отдельно вынуть, как делать решать Вам, но вынув всё в сборе, моторчик будет легче гораздо отсоединить (Так как это удобней будет), а отделяется моторчик следующим образом, нужно будет всего лишь вынуть два проводка (Провод минус и провод плюс) из отверстия в которое они продеваются в кожухе и всё на этом!

5. Установка производиться в обратном порядке снятию, после установки печки, Вам придётся воспользоваться помощью помощника и узнать правильно ли Вы установили печку на своё штатное место или с перекосом (Если с перекосом, то это сразу же убирать нужно будет), в общём ближе к теме, попросите помощника или же даже сами садитесь в автомобиль и включайте печку, при этом соберите её, т.е. закрутите винты крепления (Можете даже не все закручивать) и установите фиксаторы и конечно же накиньте минус на кузов, а плюс подсоедините к разъёму, далее включайте её и если всё нормально работает на всех режимах, то выключайте и идите закручивайте последние винты, устанавливайте накладки под лобовым стеклом ну и конечно же устанавливайте щётки, на этом замена завершена, если после включения слышен треск, то это говорит только об одном, а именно о том, что лопасти печки задевают за корпус в котором она располагается, после этого выключайте печку, выкручивайте винты, снимайте фиксаторы и снимайте корпус вместе с печкой, правильно моторчик разместите там, опять всё закручивайте и пробуйте, пока шум не пропадёт, как пропал, заворачивайте всё и устанавливайте все детали в обратном порядке.

Лада 2110 Бандитская 10 — ка › Бортжурнал › Замена мотора отопителя Ваз 2110 нового образца

К сожалению, это был быстрый ремонт, нужно было успеть сделать всё самому за 2 выходных дня, учитывая, что на улице — 15 — 18, и в гараже не слишком уж тепло, до — 10. В общем пойдем пошагово. Поломка: Ехал я ехал себе, по работе. И вдруг после одной из остановок, я завел свой автомобиль, и понял, что поворачивая регулятор мотора печки, ничего не происходит, сначала подумал ну мало ли, бывает, попробовал еще несколько раз, тишина, проверил предохранитель, всё хорошо. Поняв, что шумел мотор не от того, что его не смазывали долго а от того, что он умирает, поставил авто в гараж и было принято решение о самостоятельном ремонте, т.к стоимость мотора составляла от 1000 до 1800 рублей, а за ремонт отдал бы еще около 1000 рублей, переходим к главному: — Первое что нужно, это отключить клемму минусовую! во избежании каких — либо замыканий — Далее нужно открутить все шурупы удерживающие обшивку а именно как показано на фото желтыми стрелочками.

Далее мы снимаем жабо и видим вот такую картинку

далее для более удобного снятия вам понадобится или отогнуть обшивку или снять её, снимать трудновато т.к снизу она крепится в труднодоступных местах, но я это смог, я думаю найди и нащупать будет не трудно рукой где именно она держится поэтому пропустим этот момент.

ВАЗ 2110 печка дует холодным, почему?

Многие владельцы “десяток” жалуются на то, что в какой то момент печка постоянно дует холодным воздухом и никакие повороты рукояток системы автоматического управления отопителем, никак не спасают ситуацию. Проблем и неисправностей может быть масса. Например, неисправен сам контроллер САУО, потолочный датчик или микро моторедуктор, который просто не открывает или не закрывает заслонку. Еще одна причина, это воздух (воздушная пробка) в радиаторе отопителя, который просто не способен нагревать проходящий через него воздух. Далее схематичное изображение устройства отопителя ВАЗ 2110.

Заслонки печки ваз 2110

Часто причиной плохой работы отопителя “десятки” становится заслонка печки ваз 2110. Заслонка может не плотно закрываться или плохо открываться. Сама заслонка отопителя изготовлена из пластика, который может со временем деформироваться и плохо работать. Многие автовладельцы покупают металлическую заслонку и меняют её своими силами. Как проверить работоспособность и оценить состояния заслонки печки? Все довольно просто, снимаете центральный дефлектор воздуховода и вот она заслоночка! Смотрим на фото.

Как Снять Моторчик Печки На Ваз 2110

Замена печного вентилятора на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Веерная печь. Если вы углубитесь в терминологию, слово «вентилятор» означает крыльчатку с лопастями, но люди так привыкли говорить слово «вентилятор», поэтому в этой статье, которую мы назвали, действительно будет обсуждаться вопрос о замене нагревателя, чтобы предупредить, что если двигатель, который вы начали делать неправильно, например, или сгорели все контакты внутри него, не пытайтесь его восстановить, а скорее приобретите новую машину в магазине, конечно, это не дешево, но вы поставите это и забыть о ребенке на очень долгое время, если он совсем пропал, Рош и духовка перестали работать (мотор перегорел) и холодно на улице, можно взять дешево, чтобы проанализировать или просмотреть различные барахолки и многое другое. д.

Заметка! Для замены духового шкафа вам понадобятся: отвертки разных типов (от коротких до длинных), гаечные ключи, гаечные ключи, и мы рекомендуем запастись новым фильтром салона (это только в том случае, если фильтр не менялся в течение длительного времени), Чтобы просто снять мотор печи, нужно снять лобовое стекло, а сняв обшивку, вы все равно получите доступ к салонному фильтру!

Результат:

Где вентилятор? При снятии ветрового стекла у вас должно быть следующее изображение (см. Фото ниже), обратите внимание на красную стрелку, оно было разработано для отделения корпуса, в котором расположен двигатель (справа), и для разделения воздухозаборника слева). также имеется фильтр салона в месте расположения воздухозаборника в духовке.

Когда мне нужно заменить вентилятор? В начале статьи мы примерно описали все симптомы, которые могут возникнуть, если двигатель выйдет из строя, но мы должны повторить, что не все люди читают все, что написано на странице, в общем, это ближе к сути вентилятора. может полностью сломаться (со временем, и если было много напряжения, оно может просто сгореть. Такие случаи происходят из-за халатности самих людей, некоторые кладут монеты вместо предохранителей, электропроводка начинает плавиться, и поскольку предохранителя нет, схема не открывается и не публикуется (не работает), она может частично (не работает на скорости, но это не печь, скорее всего, это блок SAUO, проверьте, просто поменяйте его на известный продукт, если все начинает работать, блок по-прежнему заменяется) они начинают издавать неприятные шумы и (это тоже печь), например, писк и т. д., все эти неисправности появляются на время и может сразу после покупки, если пластина повреждена или была, б, должна в этом состоянии.

Заметка! Кстати, помимо самого двигателя, гораздо больше выходит из системы, чаще всего это блок SAUO, хотя бы сама печка, ну не забудьте про предохранитель, иначе вы разберете всю печку, замените двигатель и другие нагревательные детали, но ничего не меняйте, затем посмотрите в блок предохранителей, и вы увидите перегоревший предохранитель на плите, это будет очень раздражать, если вы просто выбрасываете деньги, поэтому всегда при любой поломке сначала откройте сборку и посмотрите, есть ли предохранители, см. F18!

Замена двигателя отопителя (вентилятора отопителя) ВАЗ 2110, 2111 и 2112

Подробная видео инструкция по замене вентилятора отопителя (двигатель печь

) на авто
ВАЗ 2110
, 2111 и 2112.

ВАЗ 2112. как поменять топочный мотор (новая модель).

Видео обзор нового типа замены электронагревателя вентилятора ВАЗ 2110

Сделай сам.

Как заменить вентилятор духовки на ВАЗ 2110-ВАЗ 2112?

Заметка! Эта инструкция по замене нагревателя печи подходит для многих автомобилей десятого семейства, но не для всех, так как десятки были изготовлены с очень разными уровнями отделки и дизайна, для некоторых ВАЗ 2110 даже двигатель Opel был поставлен с завода, такой Автомобиль ВАЗ с маркировкой 21106, поэтому мы не можем писать обо всем (потому что это будет очень большая статья), просто возьмите самое распространенное десятое семейство и используйте его, чтобы показать замену печного двигателя инструментами описания и рисунками. !

Важные моменты

Чтобы ремонт печки пошёл максимально быстро, а его результаты не разочаровали автовладельца, следует придерживаться приведённых ниже правил:

При снятии старого мотора его обязательно следует повернуть. Если этого не сделать, часть его крепления может сломаться и застрять в торпеде, точнее — в крепёжной скобе. И добраться до застрявшего фрагмента будет не так-то просто.
Затягивая крестовой отвёрткой крепёжные винты, нельзя прилагать слишком больших усилий: они мелкие, так что резьбу в их гнёздах легко сорвать.

Как показывает практика, замена мотора не представляет особой сложности даже для начинающего автолюбителя, если он хотя бы раз в жизни держал в руках гаечный ключ и отвёртку. Вся процедура занимает минут 40–50 максимум. Главное — не переусердствовать с затягиванием крепежа, и всё будет в порядке.
