Отключаем иммобилайзер на ВАЗ-2114 своими руками: точная инструкция


Все ВАЗовские автомобили с инжекторной системой питания, независимо от желания владельца, оборудовались и оборудуются штатной противоугонной системой. Злые языки поговаривают, что система имеет несколько другое предназначение, тем не менее нас, как владельцев, она интересует в первую очередь как защитная система ВАЗ-2114. Как отключить иммобилайзер, что после этого будет с двигателем, можно ли прожить без штатной противоугонки — обо всем понемногу сразу после описания принципа действия устройства.

Зачем нужен и когда не нужен иммобилайзер на ВАЗ-2114

Штатный иммобилайзер предназначен для дезактивации двигателя автомобиля в случае несанкционированного проникновения . Проще — угонщик может взломать дверной замок, может сломать замок зажигания, может даже запустить двигатель. Но ненадолго. Система перекроет доступ топлива и обесточит двигатель, как только двигатель проработает несколько секунд, если запустится вообще.

Иммобилайзер ВАЗ-2114

Штатный иммобилайзер распознает хозяина по ключу с определенным цифровым кодом, который по идее довольно сложно подделать. Более того, в более современных автомобилях иммобилайзер может позволить угонщику даже тронуться с места, но сигнал о взломе и угоне уже отправлен куда положено .

Последнее не касается ВАЗ-2114. Там иммобилайзер отвечает только за блокировку двигателя и ничего больше. Тем не менее сам по себе прибор не отличается высокой надёжностью и в любой момент может наглухо заглючить, не давая хозяину запустить двигатель.

Этим болели заводские противоугонки первых выпусков, продолжают болеть и сейчас.

Ещё избавиться от штатного охранника бывает необходимо в том случае, когда назрела потребность в более продвинутой сигнализации, более надёжной и более сложной, скажем, с автозапуском. В этих случаях приходится отключать устройство или искать обходные пути.

Принцип действия иммобилайзера

Принцип действия штатной противоугонной системы на ВАЗ-2114 прост, как и всё гениальное.

Иммобилайзер может работать только с электронно управляемым двигателем. Поэтому на карбюраторных двигателях применяются другие противоугонные системы.

Так вот, иммобилайзер попросту обменивается данными с электронным блоком управления двигателем и при необходимости запрещает ему подавать импульсы на те или иные системы.

Чип от иммобилайзера в ключ

Устройство делает выводы на основе кода, который несёт в себе чипованный ключ хозяина. Как только ключ находится в зоне приёма иммобилайзера, чип посылает шифрованный код на устройство, иммобилайзер принимает его и даёт добро ЭБУ на запуск мотора.

Если код не принят в силу тех или иных обстоятельств, можно сколько угодно ковырять замок зажигания, мотор не заведётся, электронный блок управления намертво блокирует двигатель.

Проблемы с иммобилайзером

Вся проблема в том, что иммобилайзер в ВАЗ-2114 связывается с ЭБУ по диагностическому порту. А это значит, что повлиять на работу охранной системы можно самыми невинными попытками диагностики, просто подключив диагностическое устройство или компьютер . Кроме того, нередки случаи, когда иммобилайзер блокировался сам по себе просто из-за помех от мобильного телефона. Словом, часто бывает нужно полностью отключить устройство, а иногда — в аварийном порядке, когда другого выхода просто нет (кроме полной замены электроники).

Как обойти иммобилайзер на Ваз?

Как можно отключить иммобилайзер на ладе приора

Если проблема не доведена до критического состояния, а машина пока на ходу, можно прибегнуть к ряду хитростей.

Разъем иммобилайзера

Отечественные автомобилисты следующим образом справляются с критическими ситуациями:

  1. Если вы предусмотрительный водитель установите альтернативное иммо – это специальный модуль обхода иммобилайзера в критической ситуации. Это два небольших приемо-передающих устройства, подключаемых параллельно с защитным устройством к ЭБУ и системе зажигания. В случае блокировки машины стандартной системой, у вас под рукой будет механизм, способный запустить транспорт, вопреки установленным запретам. Единственный минус – вам придется дополнительно раскошелиться на электрическое зажигание.
  2. Если вы потеряли ключ и боитесь потерять второй – разберите оставшийся. Главное аккуратно вынуть чип и не повредить его, после этого его можно посадить на клей возле зажигания. Существенный минус решения – машина будет заводиться любым ключом.

Если указанные варианты вам не подходят, то придется подойти к проблеме со всей ответственностью и отключать иммобилайзер 2114 вручную.

Отключаем иммобилайзер на ВАЗ-2114

Далеко не каждый автомобилист имеет глубокие познания в области радиоэлектроники, этим и пользуются многочисленные сервисы, которые втюхивают новую электронику за сумасшедшие деньги.

Гораздо проще полностью отключить устройство, а для этого даже не нужно знать схемотехнику.

Достаточно знать, что для отключения устройства и дальнейшей нормальной работы двигателя необходимо полностью стереть в памяти электронного блока управления информацию об иммобилайзере . Теоретически — всё. Теперь перейдём к практике.

Для отключения иммобилайзера на ВАЗ-2114 необходимо:

Несмотря на простоту этого способа, он не гарантирует корректное отключение иммобилайзера.

Перепрошивка ЭБУ

Если отключить устройство не получилось, необходимо перепрошивать ЭБУ, чего самостоятельно делать мы не рекомендуем. Однако если другого выхода просто нет, постараемся перепрошить ЭБУ ВАЗ-2114 своими руками.

Напомним, наша задача состоит в том, чтобы стереть из памяти ЭБУ информацию об иммобилайзере.

Для удаления иммобилайзера более сложным способом нам понадобится специальное программное обеспечение, ПК, паяльная станция (паяльный фен), программатор для микросхем. А делается все так:

  1. Демонтируем ЭБУ с автомобиля.
    Демонтируем электронный блок управления
  2. Вскрываем крышку.
  3. Находим микросхему с прописанными данными об иммобилайзере. На ЭБУ Январь 7.Х эта микросхема обозначена 24С04, это и есть память ЭБУ EEPROM.
    Контроллер ЭБУ EEPROM 24С04
  4. Есть два варианта — заранее найти новую микросхему, либо очистить старую. Для очистки памяти будет необходимо использовать компьютер с Windows и программу для обнуления памяти микросхемы.
  5. Выпаиваем микросхему 24С04 и заменяем её новой. Либо перепрошиваем её.
  6. Перепрошивка (стирание данных об иммобилайзере и запись чистой микросхемы) на ПК с помощью программатора занимает несколько минут. После этого можно впаивать её на место.

Перед установкой ЭБУ и перед его подключением необходимо физически отключить иммобилайзер. В противном случае, флеш-память снова считает данные о нем и придётся все делать сначала.

Конечно, это не единственные способы удаления иммобилайзера, но самые доступные и эффективные. Удачной всем работы!

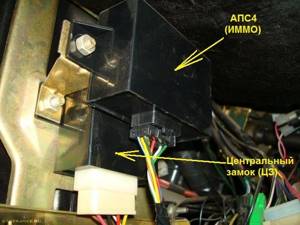

Месторасположение имообилайзера на ВАЗ-2114

Расположение иммобилайзера АПС-4 на автомобиле

Дело в том, что тольяттинские конструкторы, создававшие «четырку» поиздевались над потребителем, установив ЭБУ и иммобилайзер под патрубками системы отопителя автомобиля . Таким образом при нарушении герметичности системы, их обязательно заливает антифризом.

Что это такое иммобилайзер и почему его ругают?

С начала 2000-х годов на все инжекторные двигатели тольяттинского производства устанавливается автомобильная противоугонная система (АПС).

Изначально, на первые «десятки» ставились АПС–4 , вскоре их заменили на более современные АПС–6 .

По другому штатная противоугонка называется иммобилайзер.

Смысл работы системы заключается в следующем: попытка угнать автомобиль закончится ничем. Злоумышленник не сможет завести двигатель, а если всё-таки запустит, то проехав несколько сот метров прекратится подача топлива и двигатель заглохнет.

Идея хорошая, но существует целый ряд проблем, возникающих при его эксплуатации:

  • Сбой программного обеспечения . Электроника не видит обновление информации, подаваемой ключом зажигания или не признает его. Были случаи когда, остановившись и заглушив двигатель запустить его уже не удавалось.
  • Блокировка двигателя из-за разряженного аккумулятора . Оставив автомобиль зимой на парковке на несколько дней, можно нечаянно активировать систему.
  • Серьёзные проблемы при подключении сигнализации с автозапуском.
  • Поломка, замыкание контактов из-за неудачного расположения .

Интересно! Первые инжекторные ВАЗ-2114 выпускались либо без АПС, либо с не подключенным блоком, болтающимся внутри на собственной проводке. С чем это было связано (экономия, нехватка оборудования или по другой причине) никто не знает, но факт остаётся фактом.

Диагностика неисправностей

В случае когда, автомобиль с активным иммобилайзером не выходит на связь с компьютером нужно знать следующее: K–Line провод соединяет диагностический разъём и АПС. Только потом питание попадает в электронный блок управления.

В случае неисправности нужно удостовериться в подключении системы к нужному разъёму. При положительном результате можно попробовать отсоединить его и перемкнуть между собой 9-й и 18-й контакты.

Получится прямое соединение ЭБУ и диагностического разъёма, в обход противоугонной системы.

При неисправностях, связанных с работой иммобилайзера нужно учитывать то, что это сложное электронное устройство. Поэтому, для устранения его неисправности, рекомендуется обратиться к профессиональному автоэлектрику.

Важно! При поломках, связанных с его работой необходимо знать, что восстановить функционирование после вмешательства неумелых рук бывает затруднительно, а в некоторых случаях вовсе – невозможно.

Деактивация и активация (плюсы и минусы)

ЭБУ Bosch на ВАЗ-2114 шло в комплекте с иммоблайзером АПС-4

Решая, деактивировать ли иммобилайзер или нет, нужно знать следующее. АПС-6 или 4 хоть и имеет ряд существенных недостатков, но он реально противодействует хулиганам, которые могут решить покататься на машине, стоящей возле подъезда. Сигнализация не глушит двигатель и топливную систему.

Противоугонная система 6-й серии наоборот, отключает питание топливных форсунок (4-я отключает бензонасос и свечи накаливания). Поэтому решать вам: подключать его после очередного глюка или нет. Но по крайней мере, если и решат угнать автомобиль, то для этого потребуется собственный ЭБУ, голыми руками автомобиль уже не возьмёшь.

Видео деактивации иммобилайзера

Ищем «виновника» всех проблем

Будем считать, речь идет только о хэтчбеке ВАЗ-2114. Если ключ, то есть брелок нужно прислонять к площадке, отключите два ее разъема (лампочку и антенну). А затем, взяв отвертку, можно демонтировать отдельный блок, закрепленный справа от рулевой колонки:

Демонтаж модуля АПС

Сам блок называется АПС-4, но в его корпусе, если говорить о последних годах выпуска, может располагаться электроника АПС-6.

Допустим, проводят установку сигнализации с автозапуском, а штатный иммобилайзер, такой как АПС-6, был активирован. Есть четыре решения:

  1. К сигнализации подключают обходчик иммобилайзера, а внутрь корпуса обходчика помещают чип-ключ;
  2. Хороший вариант – установка бесключевых обходчиков, только в авто семейства 2114 нет CAN-шины, и подключаться «по цифре» некуда;
  3. Еще можно перевести иммобилайзер в режим сервиса, но в модулях АПС-6, в отличие от АПС-4, эта возможность заблокирована;
  4. Наконец, от штатной защиты можно избавиться полностью, но для этого потребуется обнулить EEPROM ЭБУ.

Вообще EEPROM – это «запоминающее устройство», а ЭБУ – контроллер двигателя. Получается, работать придется с блоком контроллера, а сам иммобилайзер останется в прежнем виде.

Рекомендации экспертов по активации и деактивации иммобилайзера на ВАЗ 2114

Иммобилайзер ВАЗ 2114 представляет собой противоугонное устройство, предназначенное для защиты автомобиля от угона. В случае взлома авто и при попытке запуска двигателя иммо активирует блокировку мотора с целью недопущения передвижения на авто. По каким причинам иммобилайзер может выйти из строя и как его самостоятельно отключить, мы расскажем в этой статье.

Источники

  • https://avtotop.info/immobilajzer-vaz-2114-gde-nahoditsja-foto/
  • https://logan-50.ru/otechestvennyj-avtoprom/kak-otklyuchit-immobilayzer-na-vaz-2114-svoimi-rukami-foto.html
  • https://AlanSpb.ru/drugoe/immobilajzer-vaz-2114-kak-rabotaet.html
  • https://remontvazov.com/kak-otklyuchit-immobilayzer-na-vaz-2114
  • https://AutoTuning.expert/avtosignalizatsiya/kak-otklyuchit-immobilayzer-na-vaz-2114.html
  • https://prometey96.ru/obsluzhivanie/immobilajzer-vaz-2114.html
  • https://carfrance.ru/mestoraspolozhenie-immobilajzera-na-vaz-2114-foto-gde-naxoditsya-blok/
  • https://r-min.ru/kak-otklyuchit-immobilayzer-na-vaz-2114-svoimi-rukami/
  • https://ReForever.ru/ustrojstvo-motora/aps-4-vaz-2115-chto-eto-takoe.html
  • https://mashinaa.ru/avtovaz/vaz-2114/8007-immobilajzer-na-vaz-2114-nastrojka-ustanovka.html

Манипуляции с контроллером ЭБУ

Блок контроллера ВАЗ-2114 может принадлежать к следующему семейству – Январь 5.1.X или ИТЕЛМА 5.1. Цифровое обозначение, нанесенное на этикетку, в данном случае выглядит так: 2111-1411020-71 (могут идти цифры «72»). Если последними двумя цифрами будет «пробел» или число «70», значит, установлен контроллер BOSCH M1.5.4. Стирание EEPROM в последнем случае производится с разбором блока, но без пайки. А в первом случае не придется даже открывать крышку блока.

Обнуление EEPROM в контроллере BOSCH

Давайте посмотрим, как выглядит плата контроллера снизу:

ЭБУ BOSCH M1.5

Микросхема 24C02 – это и есть память EEPROM. Обведите маркером 5-й и 6-й отводы, B и C. Эти точки предназначены для подключения программатора, который собирают из трех транзисторов.

Схема программатора, о котором шла речь, выглядит тривиально. И значит, можно быстро собрать ее своими руками:

Программатор для EEPROM 24C02

Устройство подключают к COM-порту компьютера. А с разъема MOLEX берут напряжение «12 Вольт». Конечно, «массу» надо тоже взять с этого разъема. Максимальный ток, потребляемый ЭБУ, в любом случае не превысит 0,5 А.

Теперь рассмотрим порядок действий, позволяющих блоку ЭБУ «забыть» о существовании иммобилайзера:

  1. На 18-й и 27-й контакты блока подают напряжение питания (12 Вольт);
  2. Общий провод, то есть «массу» подключают к 19-му контакту;
  3. Ждут 10 секунд;
  4. Подключают контакт B программатора к отводу 5;
  5. Подключают контакт C программатора к отводу 6;
  6. В интерфейсе программы Combiset выбирают пункт «Очистить EEPROM», жмут кнопку «Установить»;
  7. Ожидают несколько минут.

Распайка главного разъема ЭБУ выглядит так:

Блок ЭБУ, 55 контактов

Приложение Combiset нужно скачивать с официального сайта (almisoft.ru). Подходит даже Demo-версия, доступная в разделе Download.

В самой программе надо правильно установить номер COM-порта, который будет использоваться. Ниже показан порт COM-1, но это – не единственный вариант.

Интерфейс программы Combiset

Как «отвязывают» контроллеры «Январь»

Распространенным типом контроллера в автомобилях ВАЗ-2114 являются следующие блоки: Январь 5.1.X и ИТЕЛМА 5.1. Программировать их нужно одинаково. Требуется использовать переходник с COM-порта на K-Line, но изготовить его легко своими руками:

Скиншот окна программы Flashecu

Процедура стирания занимает несколько минут.

Сам блок, о котором говорилось выше и который нужно «отвязывать» от иммобилайзера, находится всегда в одном месте – под крышкой тоннеля справа:

Интерьер четырнадцатой модели

Конечно, речь идет о семействе 2114, а в других автомобилях ВАЗ блок будет найти сложнее. Монтаж и отключение можно выполнить так:

  1. С АКБ снимают клемму «минус»;
  2. Откручивают фиксирующий болт и вынимают фиксатор вместе с блоком;
  3. Отсоединяют разъем.

В ходе установки действия проводят в обратном порядке. Но есть одна хитрость.

После подключения ЭБУ подают питание в сеть. А затем, как это ни странно, нужно включить зажигание и дождаться срабатывания лампы Check. И только затем, выключив зажигание, можно продолжать эксплуатацию.

Заметим, что сам иммобилайзер после прошивки блока не должен даже соприкасаться с последним. Поэтому, отключив от иммобилайзера его клеммник, проводят стандартную доработку:

  1. От клемм 9 и 18 провода отрезают;
  2. Полученные отводы, идущие со стороны шлейфа, соединяют.

Можно и ничего не менять, а просто отключить разъем полностью, утратив некоторые возможности:

  1. Вежливая подсветка;
  2. Управление задними фарами ПТФ;
  3. Управление стеклоподъемниками.

Как видим, на иммобилайзер в современных автомобилях ВАЗ возложено много функций. А отключают его с одной целью – чтобы задействовать сигнализацию с автозапуском.

Двухрядный разъем штатного иммобилайзера

Модуль обхода иммобилайзера в любом автомобиле ВАЗ хорошо работает в одном случае – когда он включен в разрыв контура антенны. Но не все модули, выпускаемые фабрично, на такой вариант подключения рассчитаны в принципе.

Избавляемся от иммобилайзера в Ладе-2114

  • Разместил: klays067;
  • Прочитано: 1 027;
  • Дата: 5-09-2018, 22:14;

Подключив новую сигнализацию, часто сталкиваются с одной проблемой – не работает автозапуск. Сразу нужно проверить, все ли точки подключения задействованы. В последних моделях ВАЗ, таких как 2114, замок зажигания содержит три клеммы: стартер, питание, зажигание. Запутаться тут сложно, но мотор может включаться и глохнуть через 5 секунд. В действительности так работает штатная защита. Как с ней поступить, рассматривается дальше.

Будем считать, речь идет только о хэтчбеке ВАЗ-2114. Если ключ, то есть брелок нужно прислонять к площадке, отключите два ее разъема (лампочку и антенну). А затем, взяв отвертку, можно демонтировать отдельный блок, закрепленный справа от рулевой колонки:

Сам блок называется АПС-4, но в его корпусе, если говорить о последних годах выпуска, может располагаться электроника АПС-6.

Допустим, проводят установку сигнализации с автозапуском, а штатный иммобилайзер, такой как АПС-6, был активирован. Есть четыре решения:

1. К сигнализации подключают обходчик иммобилайзера, а внутрь корпуса обходчика помещают чип-ключ; 2. Хороший вариант – установка бесключевых обходчиков, только в авто семейства 2114 нет CAN-шины, и подключаться «по цифре» некуда; 3. Еще можно перевести иммобилайзер в режим сервиса, но в модулях АПС-6, в отличие от АПС-4, эта возможность заблокирована; 4. Наконец, от штатной защиты можно избавиться полностью, но для этого потребуется обнулить EEPROM ЭБУ.

Вообще EEPROM – это «запоминающее устройство», а ЭБУ – контроллер двигателя. Получается, работать придется с блоком контроллера, а сам иммобилайзер останется в прежнем виде.

Блок контроллера ВАЗ-2114 может принадлежать к следующему семейству – Январь 5.1.X или ИТЕЛМА 5.1. Цифровое обозначение, нанесенное на этикетку, в данном случае выглядит так: 2111-1411020-71 (могут идти цифры «72»). Если последними двумя цифрами будет «пробел» или число «70», значит, установлен контроллер BOSCH M1.5.4. Стирание EEPROM в последнем случае производится с разбором блока, но без пайки. А в первом случае не придется даже открывать крышку блока.

Давайте посмотрим, как выглядит плата контроллера снизу:

Микросхема 24C02 – это и есть память EEPROM. Обведите маркером 5-й и 6-й отводы, B и C. Эти точки предназначены для подключения программатора, который собирают из трех транзисторов.

Схема программатора, о котором шла речь, выглядит тривиально. И значит, можно быстро собрать ее своими руками:

Устройство подключают к COM-порту компьютера. А с разъема MOLEX берут напряжение «12 Вольт». Конечно, «массу» надо тоже взять с этого разъема. Максимальный ток, потребляемый ЭБУ, в любом случае не превысит 0,5 А.

Теперь рассмотрим порядок действий, позволяющих блоку ЭБУ «забыть» о существовании иммобилайзера:

1. На 18-й и 27-й контакты блока подают напряжение питания (12 Вольт); 2. Общий провод, то есть «массу» подключают к 19-му контакту; 3. Ждут 10 секунд; 4. Подключают контакт B программатора к отводу 5; 5. Подключают контакт C программатора к отводу 6; 6. В интерфейсе программы Combiset выбирают пункт «Очистить EEPROM», жмут кнопку «Установить»; 7. Ожидают несколько минут.

Распайка главного разъема ЭБУ выглядит так:

Приложение Combiset нужно скачивать с официального сайта (almisoft.ru). Подходит даже Demo-версия, доступная в разделе Download.

В самой программе надо правильно установить номер COM-порта, который будет использоваться. Ниже показан порт COM-1, но это – не единственный вариант.

Распространенным типом контроллера в автомобилях ВАЗ-2114 являются следующие блоки: Январь 5.1.X и ИТЕЛМА 5.1. Программировать их нужно одинаково. Требуется использовать переходник с COM-порта на K-Line, но изготовить его легко своими руками:

Процедура стирания занимает несколько минут.

Конечно, речь идет о семействе 2114, а в других автомобилях ВАЗ блок будет найти сложнее. Монтаж и отключение можно выполнить так:

1. С АКБ снимают клемму «минус»; 2. Откручивают фиксирующий болт и вынимают фиксатор вместе с блоком; 3. Отсоединяют разъем. В ходе установки действия проводят в обратном порядке. Но есть одна хитрость.

После подключения ЭБУ подают питание в сеть. А затем, как это ни странно, нужно включить зажигание и дождаться срабатывания лампы Check. И только затем, выключив зажигание, можно продолжать эксплуатацию.

Заметим, что сам иммобилайзер после прошивки блока не должен даже соприкасаться с последним. Поэтому, отключив от иммобилайзера его клеммник, проводят стандартную доработку:

1. От клемм 9 и 18 провода отрезают; 2. Полученные отводы, идущие со стороны шлейфа, соединяют.

Можно и ничего не менять, а просто отключить разъем полностью, утратив некоторые возможности:

Замечания по безопасности

Штатное устройство, такое как АПС, обеспечивает наилучший уровень защиты. А вот сигнализацию, даже самую современную, можно считать лишь дополнительным охранным устройством. Она не обменивается данными с ЭБУ и не препятствует старту двигателя. В то же время, при установке сигнализации с автозапуском всегда реализуется блокировка. Два шнура, идущие к основному блоку, включают в разрыв стартерного кабеля. И пока не выключена охрана, завести двигатель нельзя.

Типовая схема подключения сигналки

Вся проводка, соединенная с замком зажигания, пропускает значительный ток. Но проводя монтаж своими руками, не всегда обеспечивают хорошее качество соединений. В общем, подключать автозапуск лучше доверить опытному электрику. Желаем успеха.

Вежливая подсветка и концевики дверей

Любую сигнализацию или охранную систему всегда снабжают входом, соединяемым с концевиками дверей. В машинах ВАЗ контрольный провод можно подключить к одной точке (A). Диоды при этом не используются:

Схема подключения контроля дверей

Обязательно проводят настройку: задержка опроса концевиков должна составлять 20-30 секунд. Если этого не сделать, при включении охраны будут происходить ложные срабатывания. Причиной является работа блока АПС, который не гасит плафон после закрытия двери водителя. Опция, о которой идет речь, называется «вежливая подсветка».

Существуют даже современные сигнализации, не позволяющие включать задержку опроса датчиков. Решить проблему поможет установка диодов.

По идее, выводы 7 и 13 БСК – это и есть точки подключения, которые надо развязать двумя диодами. Но как показывает практика, лучше реализовать схему с тремя дополнительными диодами (см. рис.). Сигнализацию подключают к точке B, а установка задержки опроса в данном случае не требуется. Желаем удачи.

Основные проблемы и особенности иммобилайзеров

Иммо может взаимодействовать только с ЭБУ, поэтому в карбюраторных авто это противоугонное устройство не используется. Иммо осуществляет обмен информацией с управляющим модулем и, если в этом есть необходимость, запрещает устройству подавать сигналы тем или иным узлам. Данный девайс делает соответствующие выводы на основе кода, который расположен в чипе главного ключа. Когда ключ попадает в зону действия иммо, чип осуществляет передачу шифрованного сигнала на девайс, которые его обрабатывает и дает указания касательно запуска двигателя или запрета.

Какие неисправности характерны для системы:

  1. Поскольку противоугонное устройство взаимодействует с управляющим блоком по диагностической линии, его работа может быть нарушена в результате неправильной диагностики.
  2. Различные помехи, которые может издавать даже мобильный гаджет. Обычно помехи издаются более мощным оборудованием и станциями, но причиной может служить даже смартфон.
  3. Заводской брак, из-за чего схема устройства «заглючила» и больше не может функционировать. Как показала практика, бракованные системы часто встречались в первых автомобилях, которые оборудовались иммобилайзерами и инжекторными моторами. В данном случае причина неисправности решается либо путем ремонта, либо заменой устройства.
  4. Также иммо, как и сигнализация, может перестать работать из-за севшей автомобильной АКБ. Особенно такая проблема часто проявляется в зимний период, когда аккумуляторы больше подвержены разряду в результате воздействия на электролит низких температур. В частности, это актуально для старых батарей, которые уже отработали свой срок службы. В таких случаях автовладельцы обязаны знать, как или иммо.
  5. Еще одна причина, по которой иммо может перестать функционировать — это программная ошибка. Проблемы такого плана смогут решить квалифицированные диагносты, ведь есть вероятность, что придется перепрошивать блок управления (автор видео о неисправности противоугонной системы — канал IZO)))LENTA).

Возможные проблемы с иммобилайзером на ВАЗ-2114

Штатное противоугонное устройство на ВАЗ-2114, по отзывам юзеров, время от времени может перекрыть движок так, что даже обладатель рабочего ключа не сумеет его запустить. Это связано с особенностями функционирования данного устройства – оно делает выводы о собственных действиях на базе кода рабочего ключа обладателя машины, и дает команды для пуска мотора. Задачи у водителя с иммобилайзером начинаются, как система перестает принимать код. В этих случаях электрический блок управления перекроет мотор, и он не будет заводиться. Повлиять на штатную систему против угона тс можно при помощи подключения диагностического устройства или обыденного компьютера.

KKl VAG адаптер для компьютерной диагностики: Заказывай и делай диагностику своими руками!

как отключить имобилайзер.

Специалисты отмечают ряд случаев, что система иммобилайзера давала сбои при включенном мобильном телефоне, который создавал помехи.

Руководство по отключению

Нужно ли отключать иммо или сигналку и как это правильно сделать? Предлагаем более подробно ознакомиться с этими вопросами.

Нужно ли отключать иммобилайзер на четырнадцатой модели ВАЗ?

Если есть необходимость — то разумеется, нужно. Необходимость отключения сигналки или иммо возникает в тех случаях, когда система блокирует работу двигателя и запуск силового агрегата становится невозможным.

Как отключить?

Если речь идет о сигналке, то в первую очередь нужно знать о точках подключения, которые использовались при установке. В каждой противоугонной системе есть кнопка аварийного отключения сигнализации, которая обычно называется сервисной кнопкой Valet. Неважно, это еврокнопка аварийки ВАЗ 2114 нового образца или старого.

Комбинация с использованием евро аварийки в случае отключения противоугонной системы описана в книжке по эксплуатации. Этот процесс индивидуален для каждой отдельной модели сигналок, поэтому описывать его мы не будем. Если же не на «четырке», то придется отключать центральный блок, но без помощи профессионала в этом вопросе не обойтись.

Что касается того, как правильно отключить иммо своими руками, то процедура выглядит следующим образом:

  1. Для начала вам необходимо найти блок установленной противоугонной системы. Если вы ставили иммобилайзер самостоятельно, то должны знать, где находится управляющий модуль. Если же установка стоит с завода, то модуль должен быть расположен внутри торпеды, прямо под рулевым колесом.
  2. Далее, вам необходимо отсоединить разъем с сигнальными проводами от управляющего модуля. Отключите провода и отведите их в сторону.
  3. Теперь вам нужно будет найти контакты под номером 9 и 18, в общей сложности контактов на разъеме должно быть 20.
  4. Контакты под номерами 9 и 18 необходимо обрезать с помощью канцелярского ножа. Зачистите контакты отрезанных проводов, после чего скрутите их как можно более надежно и заизолируйте. Для изоляции отрезка используйте изоленту. Выполнив эти действия, вы сможете восстановить диагностическую линию K-Line, которая позволит следить за состоянием основных систем и узлов транспортного средства.
  5. Далее, установите разъем на место. Таким образом, вы сможете отключить противоугонную установку и запустить двигатель. Этот метод самый простой, однако нужно учитывать, что он не гарантирует правильное отключение противоугонной системы.

Фотогалерея «Перепрошивка блока управления»

1. Схема распайки штекера на блоке управления

2. Переходник и схема соединения

3. Скриншот утилиты для перепрошивки

Более сложный, но более действенный вариант — перепрошить управляющий блок. Для его реализации вам потребуется паяльник, компьютер с утилитой для перепрошивки, а также программатор для плат.

Перепрошивка осуществляется следующим образом:

  1. Сначала управляющий модуль демонтируется с авто.
  2. Далее, вскрывается крышка устройства.
  3. Теперь вам необходимо найти плату с прописанными данными об иммо. Если в вашем авто используется блок управления Январь версии 7.х, то обозначение схемы — 24С04.
  4. Далее, у вас есть два варианта решения проблемы — вы либо устанавливаете новую схему, либо будет производить очистку старой. Чтобы выполнить очистку, вам потребуется компьютер или ноутбук с операционной системой Windows, а также соответствующей утилитой для очистки памяти. Программ в интернете множество, вы можете подобрать ПО под конкретную модель ЭБУ.
  5. Следующим этапом будет выпайка схемы с помощью паяльника, а также установка новой платы. НУ или вы перепрошиваете схему, как угодно. Если речь идет о прошивке, то с помощью правильно настроенной утилиты вы сможете выполнить эту задачу буквально за несколько минут.
  6. Когда процесс будет завершен, вам остается только впаять обратно новую плату и проверить работоспособность системы.

Практически все новые автомобили оснащаются иммобилайзерами. Эти электронные девайсы позволяют предотвратить угон автотранспортного средства путем отключения «жизненно» необходимых систем машины. Как только злоумышленник проникнет в авто, он попытается завести двигатель и уехать. Иммобилайзер либо не позволит этого сделать вообще, либо угонщик сможет отъехать на несколько сот метров, после чего подача топлива прекратится, а мотор заглохнет.

Такие иммо устройства могут быть контактными или бесконтактными. Первые уже перестали производить, а вторые пользуются большой популярностью у автовладельцев. Тем не менее, порой иногда возникают ситуации, когда автолюбитель задается вопросом, как отключить иммобилайзер на ВАЗ 2112 или другой марке. Дело в том, в детище отечественного автопрома частенько происходят проблемы связанные именно с электроникой и различными девайсами. Рассмотрим основные причины отключения иммобилайзера.

Как отключить иммобилайзер ВАЗ-2114

Отключение иммобилайзера на ВАЗ-2114 возможно в тех случаях, когда:

  • имеется заводской дефект противоугонного устройства;
  • происходят перебои в работе после разрядки АКБ;
  • была произведена замена на более новую версию противоугонного устройства;
  • произошел отказ в работе по запуску ДВС.

Отключить противоугонное устройство на ВАЗ-2114 своими руками возможно несколькими способами:

  1. Отсоединить разъем прибора или установить перемычку для диагностики устройства.
  2. Обратиться за помощью к монтажникам сервисного предприятия, прибыв к ним на автомобиле, или доставить туда только демонтированный блок противоугонной системы.
  3. Выполнить отключение иммобилайзера своими руками.

Для этого выполняют следующие операции:

  1. Находят расположение блока управления.
  2. Отсоединяют разъем от ЭБУ.
  3. Провода отрезают (9-й и 18-й контакты) и соединяют между собой, изолируют соединения.
  4. Устанавливают прибор на место, соединяя с ЭБУ.

Такой способ дает возможность блокировать сигналы противоугонки, подаваемые на ЭБУ. Он несложный, но отключать основные элементы необходимо корректно, отрезать провода длиной, позволяющей произвести соединение, и правильно их изолировать. Таким образом этот способ позволяет обойти иммобилайзер.

Последний способ — перепрошивка прибора, которую рекомендуют проводить специалистом в условиях ремонтного предприятия. Но эту процедуру возможно выполнить и самостоятельно. Для этого понадобятся:

  • специальная компьютерная программа;
  • ноутбук или персональный компьютер;
  • паяльник и микросхемный программатор.

Перепрошивку устройства производят, выполняя последовательно следующие операции:

  1. Производят снятие ЭБУ ДВС и вскрывают крышку.
  2. Удаляют микросхему, отвечающую за работу прибора.
  3. Обнуляют память снятой микросхемы с помощью специальной компьютерной программы или производят замену старой микросхемы на новую.
  4. Отсоединяют систему от бортовой сети автомобиля, чтобы память ЭБУ не записала информацию.
  5. Производят установку на транспортное средство перепрошитого ЭБУ.

По окончании перепрошивки иммобилайзера с помощью ключа производят перепрограммирование. Поскольку процесс перепрошивки непростой, специалисты рекомендуют производить эту работу в условиях сервисного центра, чтобы гарантированно восстановить работу этого устройства.

Почему приходится отключать иммобилайзер

ВАЗ начал оборудовать иммо только автомобили инжекторного типа. Первые противоугонки этой серии появились именно на ВАЗ 2110 и назывались они АПС-4. Сегодня чаще встречаются более современные модели АПС-6. Сейчас все автомобили серии 2110 до 2115 оснащены именно этим устройством.

Наиболее частой проблемой этого устройства является потеря ключа или если автовладелец, сам того не ведая, стер его код. Говоря именно о ВАЗовских штатных иммо, чаще можно встретить проблему связанную с тем, что в салоне не гаснет свет и в результате не срабатывает сигнализация. Помимо этого, частенько случаются и сбои программного обеспечения иммобилайзера, в результате чего его центральный блок не считывает информацию о ключе либо считает его «не родным». В результате, остановившись заправиться, вы рискуете остаться в «заглохшем» авто.

Чтобы перепрограммировать (поженить, обойти, прошить, апгрейдить, адаптировать) девайс нужно его сначала отключить. Кроме этого, иммобилайзеры обычно отключают при установке автосигнализации.

Зачем нужен и когда не нужен?

Стандартный иммобилайзер на ВАЗ 2114 выходит с конвейера не обученным. В его памяти отсутствуют данные о ключах-хозяевах. Поэтому полный комплект поставки автомобиля содержит в себе 3 ключа: красный (обучающий) и два черных (рабочих). Учить систему придется уже хозяину, с чем ему помогут сотрудники салона или предыдущий хозяин, при продаже машины «с рук».

В отечественных автомобилях иммобилайзер обменивается данными непосредственно с ЭБУ автомобиля, который блокирует или разблокирует систему. Это самая большая болезнь всей системы, ведь отечественные автоматические системы оставляют желать лучшего. Связь между иммобилайзером и ЭБУ может сбить подключение диагностического оборудования, помехи в сигнале и даже обычные помехи от мобильного.

Также слабой стороной прибора является аккумулятор. Если он полностью сядет K-Line (линия связи с ЭБУ) нарушится и произойдут те же последствия, что и при несанкционированном доступе. Вне зависимости от причин раскодирования связи между приборами, вам не избежать поездки в сервис на эвакуаторе.

ИНТЕРЕСНО! До последних серий автомобилей ВАЗ, иммобилайзер отечественного производства являлся излюбленным видом заработка СТО. Они решали проблему самым прибыльным (для себя) путем – полной заменой ЭБУ.

Беспричинных сбоев системы было настолько много (особенно в машинах до 2001 года), что конструкторы ВАЗ разработали отдельное ПО, для аварийного запуска машины. Заблаговременно настроенный на эту функцию контроллер машины разрешит произвести единственный запуск с последующей безопасной поездкой.

Внешних контроллеров прибор не имеет, а потому пароль вводится нажатиями на педаль газа. Необходимо соблюдение специального алгоритма, что превращает эту функцию в извращение. Подробнее об алгоритмах настройки вы можете почитать в инструкции к иммобилайзеру.

Оценив вышеописанные погрешности системы, конструкторское бюро ВАЗ в 2004 году заменило марку серийного прибора на АПС-6 (ранее устанавливался АПС-4). Они разработали новое программное обеспечение.

Интерфейс программного обеспечения иммобилайзера

Самыми заметными инновациями стали: кодовый ключ, который с педали газа переместился на рулевую колонку и управление дверьми (в т.ч. стеклоподъемниками).

Хоть новый функционал и стал заметно лучше, чем предыдущий, но сбои и «чудо-мастера» до сегодня заставляют автовладельцев четырнадцатой менять ЭБУ. Иногда владелец может самостоятельно непреднамеренно удалить код, после чего встанет вопрос о дорогом ремонте авто. Также не стоит забывать и о некоторых хитростях, на которые идут отечественные автолюбители, чтобы обмануть хитрую систему.

Обход иммобилайзера при подключении сигнализации

Перед тем как отключить иммобилайзер на ваз 2110 следует изучить все способы такого перезапуска, и первое с чего следует начать — это полезная опция от ВАЗ. Так как именно в этих автомобилях чаще всего «сбоят» иммобилайзеры, производители придумали простое решение этой проблемы. Благодаря специальному ПО, можно произвести альтернативный запуск девайса и осуществить одну поездку в аварийном режиме. Правда, для этого сперва потребуется ввести шестизначный пароль. Его активация производится путем нажатия на педаль газа. Это значит что если код «перезагрузки» — это «999999» то соответствующее количество раз, с одинаковым интервалом и нужно нажимать на газ. Такая процедура не вызывает положительных эмоций, но в безвыходной ситуации или при установке сигнализации это может стать единственным способом обхитрить иммобилайзер.

Еще один метод — это модуль обхода (обходчик иммо). Небольшое электронное устройство оснащено приемо-передающими антеннами, расположенными внутри и снаружи. Внутри корпуса также расположен ключ или чип устройства. Как только вы заведете авто с сигнализации, внутренняя антенна считает код и передаст его на замок зажигания.

Важно! Если авто заводится ключом, такой обходчик не сработает.

Если один из ключей был утерян, то оставшийся запасной можно разобрать и вынуть из него чип и закрепить его на замке зажигания. После этого вы можете воспользоваться любым ключом для зажигания и иммо будет отключен.

Это что касается общепринятых хитростей, которые помогут при решении таких вопросов, как отключить иммобилайзер на ВАЗ 2114. Если же вы хотите вручную отключить иммо, то необходимо придерживаться следующим рекомендациям.

Как отключить иммобилайзер на ВАЗ-2114 своими руками

Базовые автомобили ВАЗ-2114 с инжектором производитель комплектует такой противоугонной системой, как иммобилайзер. Но по разным причинам некоторые обладатели этой модели транспортного средства жалуются, что невозможно запустить двигатель (ДВС) из-за сбоя работы иммобилайзера. Решить эту проблему и отключить иммобилайзер на ВАЗ-2114 — задача, которую пытаются решить самостоятельно многие автолюбители.

Правила отключения иммобилайзера

Перед тем как отключить иммобилайзер необходимо отсоединить разъем от защиты, то есть дать системе сигнал о том, что иммо отсутствует. После этого на девайсе можно будет стереть данные и заменить их на новые. Но на практике все не так просто.

Если вы отключите устройство неправильно, система может воспринять это за несанкционированный доступ и авто полностью заблокируется. В этой ситуации сделать что-либо будет сложно, останется только вызвать эвакуатор. Поэтому будьте предельно внимательны. Существует две схемы отключения иммобилайзера.

  1. Обрезать провода.

Для этого отыщите блок управления иммобилайзера. Чаще всего он находится за центральной консолью, рядом с магнитолой. После этого нужно нащупать на блоке разъем и снять его. В данном разъеме вы обнаружите 20 контактов, сначала найдите девятый, а потом восемнадцатый. Эти два провода нужно отрезать, соединить и заизолировать.

После этого останется только удалить иммобилайзер и восстановить линию, по которой производится диагностика (K-line). Для этого установите перемычку, которая восстановит связь между ЭБУ и колодкой диагностики. Обрезаем провода и соединяем их, после этого разъем помещается на его законное место.

  1. Перепрошить своими руками.

Для этого вам понадобятся:

  • ПК или планшет;
  • паяльник;
  • ПАК-загрузчик программатор.

Далее, необходимо разобрать ЭБУ, найти разъем контроллера и подключить к нему ПАК-загрузчик. Считываем заводскую прошивку с расширением BIN. Считать информацию также необходимо и через разъем EEPROM. После этого на компьютере необходимо сохранить заводскую прошивку и закачать в ЭБУ чистую EEPROM. После этого можно отсоединить загрузчик, собрать контроллер и установить его на место.

Паяльник потребуется в том случае, если в блоке авто ПЗУ будет запаяна. Либо можно воспользоваться программой COMBISET с функцией очистки EEPROM, тогда выпаивать ничего не придется.

Если мы говорим о конкретном иммобилайзере АПС-6 то полезным будет знать назначение выводов иммо.

  • Зеленый провод относится к катушке антенны в замке зажигания.
  • Голубой отвечает за дополнительное реле питания (для стеклоподъемников).
  • Зелено-белый идет от выключателя головного света.
  • Оранжево-белый относится к задним противотуманкам.
  • Розовый — это постоянный плюс от АКБ.
  • Желтый провод соединяется с массой, когда включаются задние противотуманки.
  • Желто-черный относится к K-line, если это кл 7 — то перед нами провод от колодки диагностики, а если кл 8, то от блока управления ЭУР.
  • Белый идет к катушке антенны, расположенной в замке зажигания.
  • Зелено-черный идет от ВК двери со стороны водителя.
  • Коричневый — от ВК габаритов.
  • Черный — масса.
  • Оранжевый относится к клемме 15 замка зажигания.
Рейтинг
( 2 оценки, среднее 4.5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: presidenttaxi@cp9.ru
