Гидрокорректор фар: устройство и принцип работы, инструкция по ремонту и замене своими руками


Направленность потока света, который излучает головная оптика автомобиля, напрямую связана с массой груза, что везет машина. Если его много, задняя часть кузова проседает, фары начинают задираться вверх, плохо освещая дорогу и ослепляя водителей встречного транспорта. В итоге автомобилист неуверенно владеет ситуацией, где и до аварии недалеко. Необходимое изменение угла потока света обеспечивает гидрокорректор фар. Причем сделать это можно не выходя из машины. Согласно европейским стандартам, корректор должен быть на всех машинах, выпущенных после 1999 года. Что это за устройство и как оно действует?

Свет фар должен быть правильным

Что из себя представляет гидрокорректор фар

Управление светом осуществляется из салона посредством смены положения специального переключателя. Подобные устройства устанавливаются на классические модели ВАЗ 2105 -2107, переднеприводные 2108-2109, более современные 2110-2115. Конструктивно автокорректор, работающий на гидравлике, представляет собой ряд соединений, где главный цилиндр, управляемый регулировочным болтом из салона, связан с рабочим через трубку. Последний находится на фаре. Вся конструкция неразборная.


Гидрокорректор фар: полный комплект

Устройство гидрокорректора фар

Что делать если треснул экран на телефоне. Что делать, если разбился экран ноутбука
Несложно догадаться, что принцип функционирования этого прибора основан на использовании парциального давления жидкости. В современных автомобилях применяется несколько гидравлических механизмов, принцип работы которых примерно одинаков. В качестве примера можно привести тормозную систему. И всё же каждый из таких механизмов имеет определённые конструкторские особенности. Классический гидрокорректор фар состоит из следующих компонентов:

  • основного цилиндра, смонтированного в районе приборной панели;
  • системы трубопроводов;
  • исполнительных устройств, устанавливаемых непосредственно на фарах.

В качестве рабочего агента используется специальная морозостойкая жидкость. В отличие от электрических, гидравлические корректоры производятся неразборными – так легче обеспечить их идеальную герметичностью. Поэтому на официальном уровне (то есть на СТО, в автосервисах, дилерских центрах) утверждается, что эти устройства неремонтопригодны, и при их выходе из строя подлежат полной замене. Учитывая, что стоимость гидрокорректоров относительно невелика, в большинстве случаев покупка нового устройства действительно выглядит целесообразно. Но так уж устроен человек, что если имеется возможность выполнить ремонт самостоятельно, он, скорее всего, пойдёт именно на этот шаг. В случае с гидрокорректором фар такая возможность действительно существует, несмотря на уверения в обратном.

Правда, многие операции своими руками действительно выполнить малореально – например, продуть систему при попадании воздуха или поменять рабочую жидкость. Кстати, многие водители на вопрос, что залито в гидрокорректор фар, отвечают, что это тормозная жидкость. Это, кончено, не так – здесь используется тосол или состав, аналогичный ему. В рабочем состоянии магистраль устройства всегда находится под достаточно высоким давлением. Если покрутить рычажок вниз – давление уменьшается, и шток заставляет лампочку фары повернуться вниз. Постоянное высокое давление не слишком благоприятно отображается на ресурсе корректора, особенно если при его сборке были использованы некачественные материалы и комплектующие.

В частности, это касается резиновых уплотнений – зимой, когда температура опускается намного ниже нуля, они могут начать разрушаться, что приводит к разгерметизации системы и утечке жидкости. В результате происходит подклинивание поршней, причём на левой или правой фарах это может происходить не одновременно. Как итог – изменять угол становится невозможно, а головная оптика при этом может светить в разных направлениях, одна фара выше, другая – ниже. На всех автомобилях ВАЗ, оснащаемых гидравлическими корректорами, эти устройства собирают по практически идентичной схеме, хотя, безусловно, мелкие конструктивные отличия имеются, связанные с геометрией самого автомобиля, его компоновкой – от этого зависят габариты гидрокорректора, а также особенности компоновки трубопроводов и самих цилиндров. Представляем вашему вниманию таблицу совместимости ГК для конкретных моделей/семейств АвтоВАЗ:

Артикул гидрокорректораС какими моделями совместим
2105-37180102105—2107 («классика»)
2108-37180102108—21099 (семейство Samara)
2110-37180102110—2112 (семейство 110)
2114-37180102113—2115 (Samara 2)
21213-371801021213 «Нива»

Где находится и как выглядит

Если взять для примера гидрокорректор фар ваз 2114, то рабочие цилиндры расположены под фарами. Главный цилиндр находится под регулировочной ручкой в салоне. Она поворачивается вручную. В нижнем положении световой поток направлен вниз (давление в системе наибольшее), в верхнем – вверх. Между собой цилиндры сообщаются пластиковыми трубками с незамерзающей жидкостью (чаще всего это антифриз или «незамерзайка»). Продается гидрокорректор комплектом: все в сборе – пластиковые цилиндры вместе с трубками.

Устройство и принцип работы на примере ВАЗ 2114

Обычная штатная конструкция, устанавливаемая, например, на ВАЗ 2114, в себя включает:

  • главный блок (место под «торпедой»), где размещены гидроцилиндр с переключателем;
  • гидропривод с пластиковыми трубками;
  • рабочие цилиндры с механизмами, регулирующими рефлектор фар;
  • незамерзающая жидкость.

При необходимости перенаправить световой поток под нужным углом, задействуется гидравлическая система низкого давления, которое можно менять вручную. Водитель поворачивает рукоятку, и шток исполнительных цилиндров смещается на 6-7,5 мм, чего вполне достаточно, чтобы добиться нужного угла освещения.


Месторасположение рабочих цилиндров гидрокорректора ВАЗ 2114

Из чего состоит и как работает гидрокорректор

Конструкция устройства регулировки неразборная и простая, гидрокорректор фар Лады Гранты состоит из следующих элементов:

  • располагающийся под приборной панелью основной цилиндр;
  • находящийся на каждой блок-фаре рабочий цилиндр;
  • механизмы регулирующие рефлектор;
  • соединительные компоненты.

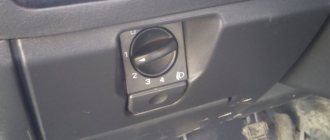

На панель приборов выводится ручка для управления режимами, помогающая владельцу менять давление в главном цилиндре. Изменение давления приводит к повороту отражателя, а значит, и направлению светового потока.

Особенность гидрокорректора – герметичность и замкнутость. Если при визуальном осмотре обнаружены места, где жидкость подтекает или имеются трещины, то соединительные трубки требуют замены.

Изменение давления в основном цилиндре передается рабочим элементам, из-за чего поворачиваются поршни, изменяя угол наклона отражателя. Электрокорректоры функционируют благодаря бортовой электроэнергии, а потому не зависят от температуры окружающего воздуха. Более надежные устройства такого типа отличаются высокой стоимостью.

Принцип действия гидрокорректора ВАЗ 2110

Работает корректор по достаточно простому принципу. Водитель, переключая ручку, находящуюся на панели приборов, изменяет давление жидкости в главном цилиндре, что тут же передается по соединяющим трубкам на рабочие механизмы. В цилиндрах, стоящих в блок-фарах, это приводит к изменению длины штоков, жестко соединенных с поршнями. Шток толкает рычаг, тот предает усилие на отражатель, который в результате занимает соответствующее положение.

Все это происходит в случае, когда система замкнута и герметична. В случае разгерметизации гидрокорректор фар перестает функционировать.


Ручная корректировка света фар

В каких случаях требуется замена или ремонт

Понять, что корректор фар не функционирует или работает плохо, несложно: при попытках изменить направленность пучка света вы замечаете, что головная оптика не реагирует на поворачивание ручки гидрокорректора и свет направлен в одном положении. Причем не действовать могут как обе фары, так и одна из них. Если проблема налицо, придется заняться демонтажем устройства. Дальнейший этап – полная замена гидрокорректора фар: его компоненты неразборные и восстановлению не подлежат.

Причины, почему гидрокорректор не работает и методы устранения неисправностей

Чаще всего корректор перестает работать из-за вытекания жидкости из рабочего, главного цилиндра или соединительных трубок. Это может быть связано с растрескиванием резиновых уплотнителей (иногда из-за резкого понижения температуры воздуха при заморозках). В результате поршни цилиндров заклиниваются в одном положении, и фары отрегулировать при изменении нагрузки в авто становится невозможно. Если свет регулируется, но в очень небольшом диапазоне, «виноватым» может оказаться один из цилиндров, где ход поршня уменьшился. Еще одна причина, почему не работает гидрокорректор фар – неплотное зацепление штока с рычагом в исполнительном механизме. Метод устранения неисправностей один – замена пришедших в негодность или изношенных узлов и деталей.

Неисправности гидрокорректора

Среди наиболее вероятных причин неработающего гидрокорректора фар можно выделить разгерметизацию мест соединения трубок, уплотнительных манжет. Последствием неплотных соединений является утеря рабочей жидкости, подсасывание в систему воздуха. Для исправного перемещения рабочих поршней система должна быть полностью заполнена жидкостью. Производитель не предполагает ремонт гидрокорректора, поэтому в случае выхода системы из строя узел меняется в сборе. Тем не менее в статье «Ремонт гидрокорректора» показано, что система поддается дефектовке и восстановлению.

Это интересно: Рено Логан — замена ламп в блок-фаре своими руками

Где находится гидрокорректор ламп? У каждого из блока фар находится исполнительный механизм, воздействующий на отражатель, от которого в салон идут 2 трубки. Через технологическое отверстие в моторном щите трубки идут к главному цилиндру и переключателю на приборной панели.

Причины выхода из строя гидравлического регулятора

Если при повороте ручки регулировки фар, световой пучок не меняет направление, это говорит о выходе из строя гидравлического корректора. Существует несколько причин неисправности:

  • Заклинило один из рабочих цилиндров. При этом не будет поворачиваться соответствующий отражатель.
  • Повредились соединительные трубки, произошла разгерметизация системы.
  • Нарушение герметизации вследствие повреждения или износа уплотнителей.

При разгерметизации системы невозможно регулировать оба плафона. Чаще всего они опускаются и принимают нижнее положение, в итоге фары освещают только дорогу рядом с автомобилем. В ночное время это повышает риск создание аварийной ситуации. Можно попробовать отрегулировать шток гидравлического устройства.

Производители гидрокорректоров не предусмотрели ремонт замкнутой системы в целом и отдельных элементов. Поэтому если устройство вышло из строя, необходимо либо установить новый гидрорегулятор, либо заменить гидравлическое устройство на электрическое.

Некоторые автолюбителя пытаются отремонтировать регулятор, но это не приносит долгосрочных результатов. Например, заменяют рабочий шток саморезом подходящего диаметра с удаленным острым концом. Это дает возможность зафиксировать отражатели в определенном положении. Проводить регулировку из салона будет невозможно.

Если при визуальном осмотре гидрорегулятора обнаружены трещины на соединительных трубках, ремонт будет заключаться в их устранении. Причиной появления трещин являются температурные перепады в моторном отсеке автомобиля. Если трещина находится близко от основного или рабочего цилиндра, отрезают конец с трещинами. Поврежденную в середине трубку полностью меняют с прокачкой тосолом.

На что обращать внимание при выборе нового корректора

Данные устройства бывают трех типов: ручные, гидравлические, пневматические или электрические. Наиболее технологичными считается последний вариант. Устройства этого типа устанавливаются практически на все последние модели ВАЗ. Тем не менее многие автовладельцы предпочитают устанавливать гидравлические корректоры: все дело в стоимости, которая ниже других типов устройств в 4-5 раз и более, если вспомнить еще и автоматические системы. А так как ремонт гидрокорректора фар не производится, в любом случае придется приобретать новый набор. В продаже фактически встречается один производитель гидравлических систем – завод ДААЗ. Модификации корректоров для различных моделей ВАЗ:

  • для «классики» 2105-07 номер 2105-3718010;
  • для переднеприводных 2108-2199 — №2108-3718010;
  • для 2110-2112 — № 2110-378010 и 378010-10;
  • для 2113-2115 — № 2114-3718010;
  • для «Нивы» — № 21213-3718010.

Характерные неисправности и способы их устранения

Если устройство не работает, причины могут быть следующие:

  1. Выход из строя датчика. Такая неисправность может сопровождаться появлением соответствующего значка неисправности на приборной панели. Как правило, обусловлена эта проблема поломкой кронштейна устройства, в результате чего контроллер может передавать некорректную информацию на управляющий модуль.
  2. Плохой контакт устройства с системой. Такая неисправность, как правило, связана с закисанием контактов, в результате чего проводимость тока заметно снижается. Соответственно, это приводит к неработоспособности узла.
  3. Выход из строя механизма настройки. Такая проблема наиболее актуальна для автомобилей отечественного производства (автор видео — Константин Наполов).

Замена гидрокорректора фар

Если вы решили поставить гидрокорректор, устанавливаемый штатно на автомобилях «Лада» предыдущих годов выпуска, работы можно выполнить самостоятельно. На более современных машинах («Приора», «Калина», «Гранта» и т. д.) могут быть установлены электрические системы.

Разбор и снятие старого

Алгоритм действий по демонтажу гидрокорректора:

  • открутите винты на хомутиках, закрепляющих трубки на деталях корректора;
  • отсоедините от блок-фар исполнительные механизмы, крепящиеся на защелкивающихся фиксаторах;
  • из салона снимите вращающуюся ручку гидрорегулятора с ее места (она находится прямо на главном цилиндре);
  • открутите пластиковую гайку, посредством которой главный цилиндр приворачивается к «торпеде»;
  • вытащите его наружу (предварительно протолкнув резиновый уплотнитель в салон) в комплекте — с пластиковыми трубками, исполнительными механизмами.


Гидрокорректор в салоне со снятой рукояткой

Установка и подключение нового

Монтаж гидрокорректора вместо неисправного производится в обратной последовательности демонтажу – ничего сложного здесь не наблюдается.

Если вы решили установить электрическое устройство (оно идеально подходит вместо гидравлического), алгоритм действий будет несколько иной:

  • снимите с аккумулятора клемму «минус»;
  • демонтируйте старый гидрокорректор вместе с трубками, главным и рабочим цилиндрами;
  • вместо него поставьте электрическое устройство;
  • рычаг старого механизма в салоне демонтируйте;
  • «плюс» электрокорректора соедините с 20-м контактом колодки, «минус» можно «найти» под любой шпилькой кузова, контактирующей с металлом;
  • вместо пластиковых трубок проложите провода из комплекта и для надежности закрепите их с помощью диэлектрических хомутов к общему жгуту электропроводки;
  • закрепите на кожухах фар исполнительные механизмы;
  • верните на место снятую отрицательную клемму АКБ и проверьте работоспособность системы.


Установка нового устройства (главный цилиндр)

В ходе установки электрокорректора есть смысл попутно проверить эффективность работы оптики. Если вы заметили внутри блок-фары конденсат, ее лучше заменить, т. к. в дальнейшем уровень освещенности дороги будет только ухудшаться.

Еще:

  • черный налет внутри говорит о том, что лампочке осталось недолго «жить», поэтому ее нужно заменить и лучше это сделать заранее, а не в пути;
  • если вы заметили отслоение светоотражающего слоя, фару также придется покупать новую (менять лучше в комплекте оба блока сразу);
  • осмотрите линзу блока — если царапины и сколы серьезные, рекомендуется заменить старое стекло, используя специальный герметик при установке нового;
  • защитные колпаки перед установкой очистите от грязи.

Наилучший и самый дорогой вариант – установка системы автоматической коррекции. В этом случае водителю ничего делать не надо: устройство само отрегулирует пучок света. В конструкцию входят датчики, устанавливаемые впереди и сзади. Их задача – определение дорожного просвета на обеих осях автомобиля. Это позволяет «вычислить» наклон кузова и послать нужную информацию в электронный блок управления. Он дает команду исполнительным механизмам, и, учитывая скорость передвижения, последние через мотор-редуктор изменяют угол наклона головной оптики. Система довольно сложная, требует профессионального подхода при установке.

Более простой вариант подразумевает установку одного ультразвукового датчика сзади. Он подвешивается на шарнире и закрепляется. Наименьшее расстояние до поверхности дороги – 25 см. Установить систему можно самостоятельно.

Регулировка света

После установки нового корректора (неважно, гидравлического или электрического), имеет смысл настроить световой пучок. Для этого нужна ровная стена, которую необходимо разметить в соответствии с рекомендациями производителя (см. в инструкции по эксплуатации авто). Разметку можно произвести и самостоятельно, в соответствии с приведенным ниже рисунком.

Далее:

  • остановите автомобиль в пяти метрах от размеченной стены;
  • ручкой гидрокорректора выставьте правильный световой пучок;
  • каждая фара настраивается по отдельности;
  • если «усилий» гидрокорректора не хватает, воспользуйтесь механическими рычагами, расположенными на блок-фаре.


Схема разметки стены для регулировки света

Возможен ли ремонт гидрокорректора

Производители корректоров для Лады Гранта не предусматривали возможности восстановления устройства. Предполагается, что водителю следует произвести замену. Однако, ремонт гидрокорректора своими руками возможен, хоть он и устраняет проблему лишь на некоторое время. Добиться полноценной работоспособности невозможно, однако плафоны устанавливаются в рабочее положение и закрепляются в нем.

Это интересно: Причины появления edc ошибки ивеко: почему загорается лампочка?

Выбор между электрокорректором или гидравлическим регулятором основывается на нескольких параметрах:

  • стоимость – гидравлика обойдется значительно дешевле электрокорректора;
  • условия эксплуатации – когда авто часто попадает в ситуации с резкими перепадами температур, стоит заплатить больше, но получить надежную систему регулировки;
  • модель авто – не все автомобили позволяют подключить электрокорректор, однако, на Ладе установить такой возможно.

Варварский метод ремонта

Многие водители не обременяют себя ни ремонтом, ни с заменой гидрокорректора. Когда фары начинают светить вниз, они попросту вкручивают саморезы с тыльной стороны рабочего цилиндра. Регулировка положения штока и уровня наклона фар осуществляется вкручиванием и выкручиванием саморезов.


После такого ремонта понятие корректора фар к системе больше не применимо, так как исчезает возможность быстрой корректировки угла наклона отражателя фар из салона. Но такой ремонт имеет право на жизнь, если неисправность застала вас в пути и другой возможности поднять свет фар попросту нет.

Восстановление без снятия

  1. Вытащите исполнительные механизмы из блока фар.
  2. Снимите трубки с посадочных мест, после чего закрепите трубки так, чтобы из них не вытекла оставшаяся в них рабочая жидкость. Место посадки предварительно лучше подогреть, но можно просто обрезать трубки у края посадочных мест. Проверьте рабочий ход цилиндров исполнительных механизмов, двигая их за шток с помощью плоскогубцев. Поршни должны перемещаться без подклинивания.
  3. В каждом исполнительном механизме есть заглушка для прокачивания системы, которую необходимо предварительно вытащить.
  4. Поверните переключатель на приборной панели в положение О. Заполните трубки тосолом так, чтобы сверху оставалась небольшая капля, после чего наденьте их на штуцеры исполнительных механизмов.
  5. Расположите корпусы рабочих цилиндров так, чтобы отверстие для прокачки было самой высокой точкой.
  6. Удерживая шток в максимально задвинутом положении, заполните рабочий цилиндр жидкость до образования над отверстием для прокачки небольшой «горочки».
  7. Закройте заглушку.

Система должна заработать, но поскольку не производилась дефектовка герметичности соединений у главного цилиндра, регулятора у приборной панели и уплотнителей рабочих цилиндров, то нельзя быть уверенным в долгом сроке службы гидрокорректора после такого ремонта. Такой метод восстановление не сработает, если система завоздушена у главного цилиндра в салоне.

Реставрация гидрокорректора фар

Вам необходимо знать, где находится и как снять гидрокорректор фар, так как для полноценной дефектовки потребуется демонтировать рабочие цилиндры и главный регулировочный механизм. Возьмите 2 небольшие отрезки трубки, чтобы после снятия соединить рабочие цилиндры с главным механизмом, заполните систему водой. Если устройство работоспособно, переведите переключатель в режим максимального поднятия уровня фар и оставьте механизмы в таком положении на несколько часов. Если за это время не появилось утечек, систему можно заполнять антифризом и устанавливать на автомобиль. Если течь проявилась не в соединениях трубок, гидрокорректор лучше заменить на новый либо установить взамен его электрокорректор.

Это интересно: Диагностика форсунок — как самостоятельно проверить: пошаговая инструкция

Использовать следует только новую ОЖ, чтобы частички грязи не препятствовали нормальному ходу поршней. Помните о том, что система должна быть полностью заполнена рабочей жидкостью. Для восстановления вам потребуется шприц и затупленная игла, чтобы не повредить уплотнители цилиндров. Ремонт своими руками, процесс сборки и разборки отлично показаны на видео.

Стоимость

Гидравлический корректор для автомобилей ВАЗ стоит совсем недорого — от 300 до 500 рублей. Электромеханическое устройство обойдется примерно в 1800-2000 рублей.

Есть и универсальные типы автокорректоров, годные для установки на любую марку автомобиля. Например, от производителя Hella система будет стоить от 14 тысяч рублей.

Не стоит забывать: для ксеноновых фар, вне зависимости от марки и модели машины требуется установка только автоматического корректора.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них
