Трудно представить современный автомобиль без камеры заднего вида. Если на вашем автомобиле этой опции нет с завода, то установить камеру вы можете своими руками. Комплектации «Люкс» автомобилей Лада Гранта, Калина 2, Приора имеют аналогичные мультимедийные системы (ММС), поэтому процесс подключения и настройки камеры идентичен. В ходе установки камеры могут быть отличия в зависимости от типа кузова (хэтчбек, универсал, седан, лифтбек), но они незначительные.
Лада Гранта – установка камеры заднего вида
В силу того, что была приобретена 2-DIN китайская магнитола, сподобился установить камеру заднего вида. В комплекте с магнитолой шла камера заднего вида, которую нужно было крепить снаружи на дверь багажника. Тянуть «километры» проводов по крышке багажника, задней стойке, разбирать потолок, боковины багажника было лень, поэтому, полазив по интернету, нашёл камеру, которая врезается в бампер, как датчики парктроника (до фонарей заднего хода гораздо ближе). Установка в бампер, такая же, как и при установке парктроника, инструкция тут. Фреза подходящего размера идёт в комплекте. В лифтбеке два фонаря заднего хода, поэтому камеру подключил ко второму (к первому подключен парктроник). В комплекте с камерами были провода. Схема подключения:
схема подключения
Разъём Р2 – красный провод к + лампы заднего хода, чёрный – масса.
Сигнальный провод от камеры к магнитоле (который с разъёмами «тюльпан») имеет ещё один дополнительный красный провод Р3. Это питание магнитолы для вывода изображения с камеры. Один конец цепляем к тому же + фонаря заднего хода, второй к 9 пину разъёма магнитолы (красная точка на ISO разъёме магнитолы). У меня с рождения в автомобиле была аудиоподготовка, но этого провода в колодке не было. Вытащил проводок из колодки, которая шла в комплекте с магнитолой, вставил в колодку ISO автомобиля. Провод кинул под ковром, тюльпан подключается к разъёму CAMIN на магнитоле.
подключение
Вот что получилось на экране
внутри

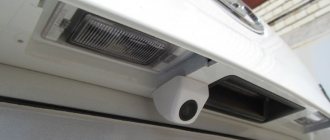

Вот так это выглядит снаружи
снаружи
снаружи2
Камера заднего вида автоматически включается при включении задней передачи, так же автоматически выключается. Если при этом включена музыка или навигация — это выключается, потом, при отключении камеры, соответственно, включается. Неприятная особенность — ночью, при движении в узком пространстве, всё равно нужно смотреть по зеркалам, светящийся экран магнитолы, от включенной камеры, ослепляет. Нашёл решение: включаем сначала радио или музыку, на работающей музыке принудительно тушим экран кнопкой в правом верхнем углу ( у магнитолы есть функция, перевода на дневную, ночную яркость (между которыми разницы почти нет) или выключение экрана), включаем задний ход — изображение с камеры не выводится и можно спокойно двигаться по зеркалам. Как быстро камера будет загрязняться при таком местоположении — пока не знаю, но, думаю, протереть камеру не большая проблема. Зато камера стоит точно по центру авто и изображение никуда не смещено.
Установка камеры заднего вида
на Лада Гранта, Калина, Приора и Веста
Тяжело представить современный автомобиль без камеры заднего вида. Не много помощи людям которые ищут как установить камеру заднего вида на. АвтоВАЗ это понимает, поэтому оснащает «люкс» комплектации Лада Веста таким аксессуаром. Далее рассказывается, как установить
камеру заднего вида
на «Гранту» лифтбек и подключить ее к штатной магнитоле (ММС), но подобная инструкция подойдет и для других автомобилей Лада.
Как выбрать хорошую камеру. Обзор цен разных производителей
| № | Артикул / наименование | Цена (руб.) |
| 1. | Калина, Калина-2, Гранта (лифтбек), Веста, Приора |
Читать дальше: Сгорает ли транспортный налог через 3 года
*цены актуальны состоянием на 24.09.18 года.
Технические характеристики задней камеры Гранта Лифтбек:
- Тип матрицы: CCD (светочувствительная);
- Угол обзорности: 170°;
- Разрешение 800 х 600 пикселей;
- Уровень зума: 0,01 Lux;
- Формат сторон: 4:3;
- Градация: парковочные линии на экране (0.5 / 1.0 / 1.5 метра);
- Влаго и пылезащита: присутствует, уровень IP 67;
- Яркость: 300;
- Рекомендуемое напряжение для корректной работы: 12В;
- Диапазон рабочих температур: — 25° — + 35°;
- Тип подключения: ISO разъем, с тыльной стороны 2-DIMM магнитолы или отдельного раскладного монитора.
Наибольшей популярностью пользуются гаджеты в ценовой категории до 1500 рублей. Качество отображения картинки, фокусировка, уровень зума на среднем уровне. Конечно, характерна зернистость изображения, видны пиксели, угол обзорности всего 170 градусов.
Камера заднего вида на Гранту Лифтбек в диапазоне до 3000 рублей обладает улучшенными характеристиками, качеством вывода картинки, углом обзорности в 180°. Несмотря на достойные параметры, гаджеты указанной ценовой категории не по карману для большинства автовладельцев.
Установка
Потребуется:
- камера заднего вида, см. каталог AliExpress.
- разъем mini ISO (синяя колодка и тюльпан).
- несколько метров провода.
Чаще всего камеру заднего вида размещают над номерным знаком (на накладке, которая называется «сабля»). Как установить противотуманки на Ладу Гранту. -. Такое расположение наиболее удачное с точки зрения обзора, камера не бросается в глаза и нет необходимости снимать бампер. Как установить магнитолу на Приору своими. Сначала снимаем обшивку крышки багажника, а затем саблю, которая держится на 6 винтах M8.
Определяем наиболее удачное место для камеры и просверливаем там отверстие. Как Подключить Камеру Заднего Вида К Телевизору. Закрепляем аксессуар с обратной стороны гайкой.
Настройка штатной ММС
Прошивка магнитолы не требуется, достаточно только активировать камеру заднего вида
. Для этого следует скачать программу ( Чтобы скачать файлы нужно авторизироваться на сайте ) и скопировать ее на съемный носитель (USB Flash).
- Переходим на рабочий стол (WinCE). На экране магнитолы удерживаем кнопку «Настройки», затем «Выход» и «Рабочий стол».
- Запускаем программу. как подключить камеру заднего вида к телевизору Подключение камеры заднего вида Установка камеры должна обеспечить хороший обзор, разметка стоянки должна просматриваться для удобства. Камера заднего вида Лада Гарантия на камеру незаменимым помощником как для. Как установить турбину на «Жигули? Мое устройство — USB disk — Папка с программой — Запускаем файл CamOnOff.
- Разрешаем использовать камеру. Нажимаем на соответствующую кнопку. Закрываем программу, она и флэшка больше не потребуется.
Кстати, весь процесс также показан на видео:
Проверяем работу камеры заднего вида
, включая заднюю передачу.
Напомним, некоторые автолюбители вместо камеры предпочитают использовать парктроник.
Камера заднего вида на ладу гранта – устанавливаем нужный аксессуар
LadaOnline 93 777 6 Трудно представить современный автомобиль без камеры заднего вида. АвтоВАЗ это понимает, поэтому оснащает «люкс» комплектации Лада Веста таким аксессуаром. Далее рассказывается, как установить камеру заднего вида на «Гранту» лифтбек и подключить ее к штатной магнитоле (ММС), но подобная инструкция подойдет и для других автомобилей Лада. Комплектации «Люкс» автомобилей Лада Гранта, Калина 2, Приора и Веста имеют аналогичные мультимедийные системы (ММС), поэтому процесс подключения и настройки камеры идентичен. В ходе установки камеры могут быть отличия в зависимости от типа кузова (хэтчбек, универсал, седан, лифтбек), но они незначительные. Установка Потребуется:
Выбор устройства
При выборе камеры вида на Лада Лифтбек нужно учитывать следующие характеристики:
- Конструктивное исполнение. Камера может устанавливаться на заднем бампере или встраиваться в личинку замка багажника. В редких случаях устройство размещают за задним стеклом. Такой способ установки может повлиять на качество обзора.
- Способ подключения к устройству, принимающему информацию. Камера заднего вида может выводить изображение на монитор, расположенный на приборной панели или встроенный в зеркало.
- Способ передачи сигнала. Может осуществляться по кабелю, протягиваемому через салон автомобиля или с помощью радиоволн. Последний способ не требует снятия обшивки, однако качество сигнала может снижаться.
- Параметры оптической системы. Угол обзора должен составлять 120…170°. При больших значениях изображение может искажаться.
- Тип матрицы. CCD-устройства обеспечивают лучшую видимость в ночное время, однако они медленнее считывают информацию. CMOS-матрицы отличаются высоким быстродействием, однако они не могут функционировать в полной темноте.
- Система цветности. Все камеры передают цветное изображение. На выходе оно преобразуется в показатель цветности PAL или NTSC. Рекомендуется выбирать камеры, поддерживающие оба стандарта.
- Возможность зеркального отображения. Этот параметр обеспечивает правильное восприятие изображения. Функция в большинстве устройств отключается.
- Пыле- и влагозащищенность. Существует 3 степени защиты, в зависимости от которых устройство может выдерживать кратковременное или длительное погружение в воду.
- Светочувствительность. Этот параметр отражает способность работать в темноте, измеряется он в люксах.
- Наличие парковочных линий. Хорошая камера должна накладывать прямоугольную сетку поверх изображения. Это помогает лучше ориентироваться при подаче заднего хода.
Как установить камеру заднего вида на гранту
Проводка и подключение проводов своими руками Заводить провода в салон к штатной мультимедийной системе можно либо через обшивку потолка, либо по боковым обшивкам дверей. Для работы с потолочной обшивкой рекомендуем использовать специальные «лопатки» и заполнять пустоты под обшивкой дополнительными кусочками поролона под кабель. На передней стойке провод можно соединить с проводом антенны, далее протянуть его в район бардачка к магнитоле или штатной мультимедиа. Центральная панель крепится на металлических фиксаторах и снимается достаточно просто. Для этого необходимо вставить плоскую отвертку в отверстие сверху магнитолы и поддеть ее, далее отсоедините несколько фиксаторов. После этого снимаем регуляторы температуры и направления воздуха и с помощью отвертки отщелкиваем фиксаторы по периметру панели сверху вниз. Провода питания камеры удобнее всего подключить к фонарю заднего хода.
Установка камеры заднего вида на гранту
Если при этом включена музыка или навигация — это выключается, потом, при отключении камеры, соответственно, включается.Неприятная особенность — ночью, при движении в узком пространстве, всё равно нужно смотреть по зеркалам, светящийся экран магнитолы, от включенной камеры, ослепляет. Нашёл решение: включаем сначала радио или музыку, на работающей музыке принудительно тушим экран кнопкой в правом верхнем углу ( у магнитолы есть функция, перевода на дневную, ночную яркость (между которыми разницы почти нет) или выключение экрана), включаем задний ход — изображение с камеры не выводится и можно спокойно двигаться по зеркалам.Как быстро камера будет загрязняться при таком местоположении — пока не знаю, но, думаю, протереть камеру не большая проблема.Зато камера стоит точно по центру авто и изображение никуда не смещено.
Проверяем работу
По завершении всех монтажных работ, необходимо проверить правильность работы видеокамеры. Для того чтобы это сделать нужно подключить аккумулятор, после чего завести машину и включить задний ход. Если на дисплее появится картинка с камеры, то можно начинать сборку обшивки салона. В другом случае стоит вновь отсоединить аккумулятор и проверить правильность подключения проводки.
Справиться с подобным заданием сможет даже начинающий автомобилист. При этом собственноручный монтаж поможет сэкономить немало денег и времени, ведь вам не нужно будет ехать в ремонтную мастерскую и ожидать, когда освободятся автомеханики.
Lada granta — установка камеры заднего вида.
Подключение Общая схема подключения камеры заднего вида: В багажнике подключаем камеру к проводке заднего фонаря:
- +12В к зеленому проводу (задний ход)
- «масса» к черному
К магнитоле подключаем разъем miniISO, расположение проводов в синей колодке следующее:
- Массу (внешняя часть тюльпана) разъема к контакту 16.
- Плюс (центральная часть) разъема к контакту 19.
Стоит отметить, если ММС была установлена на автомобиль в комплектации «норма» или «стандарт», тогда потребуется дополнительно подвести +12В с заднего хода к контакту №1 разъема А1 магнитолы. Процесс также показан на видео: Настройка штатной ММС Прошивка магнитолы не требуется, достаточно только активировать камеру заднего вида. Для этого следует скачать программу ( Чтобы скачать файлы нужно авторизироваться на сайте) и скопировать ее на съемный носитель (USB Flash).
Вывод изображения с камеры на экран магнитолы и навигатора
Если камера не оснащается комплектным монитором, или же есть необходимость подключения к магнитоле, то ее придется демонтировать. Так водитель получит доступ к задним разъемам устройства. Кабели, проведенные в салон автомобиля, нужно подключить в соответствующие разъемы на магнитоле (если их нет, то нужно воспользоваться специальными переходниками). Для подключения беспроводных модулей также нужно воспользоваться переходниками. Один устанавливается на камеру, а другой ставится на магнитолу.
Подсоединение камеры к навигатору практически аналогично подключению к магнитоле. Для «коннектинга» используются тюльпаны.
By karpoff
Главная Авторемонт — полезные статьи Лада Гранта лифтбек — отзывы, ремонт Лада гранта установка камеры заднего вида В силу того, что была приобретена 2-DIN китайская магнитола, сподобился установить камеру заднего вида. В комплекте с магнитолой шла камера заднего вида, которую нужно было крепить снаружи на дверь багажника. Тянуть «километры» проводов по крышке багажника, задней стойке, разбирать потолок, боковины багажника было лень, поэтому, полазив по интернету, нашёл камеру, которая врезается в бампер, как датчики парктроника (до фонарей заднего хода гораздо ближе).
Установка в бампер, такая же, как и при установке парктроника, инструкция тут. Фреза подходящего размера идёт в комплекте. В лифтбеке два фонаря заднего хода, поэтому камеру подключил ко второму (к первому подключен парктроник). В комплекте с камерами были провода. Камера заднего вида – это удобный и практичный аксессуар, который существенно помогает при парковке. На заводе камерами оснащаются только модели люксовой комплектации, владельцам остальных версий приходится устанавливать этот аксессуар самостоятельно. Способ узнать почему горит CHECK! С помощью универсального автосканера можно самому сделать диагностику за 2 минуты и узнать почему горит CHECK. Подходит для всех машин…» Читать далее 1 Как выбрать хорошую камеру и удобный способ установки? На рынке представлено огромное количество моделей камер заднего вида, которые подходят как на Гранту, так и на другие модели ВАЗ, включая модели Лада Приора и Лада Веста. Речь идет об универсальных вариантах отечественного и китайского производства. Автомагнитола- https://got.by/ixf0hКамера заднего вида-https://www.citilink.ru/catalog/car_electronics/backup_cameras/374601/ Лада Гранта -ищём живую НЕ дорого..Вторичка Нижний. Автослужба: ‘Лада Гранта или Лада Приора? как установить камеру заднего вида подробная инструкция how to install the rear-view camera. Установка грязезащитных заглушек проёма рулевых тяг.
