Ресурс подвески переднеприводных автомобилей зависит не столько от конструктивных особенностей подвески, сколько от условий эксплуатации. Один из самых высоконагруженных и ответственных узлов — шаровая опора. Как в двухрычажной подвеске классических ВАЗов, так и в свечке МакФерсон опора выполняет сразу две функции. Она соединяет рычаги с поворотным кулаком, при этом удерживая его от горизонтального смещения. А если учесть, что соединение должно быть подвижным в определенных пределах, то конструкция шаровой и вовсе усложняется.

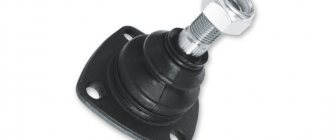

Конструкция шаровой опоры 2110

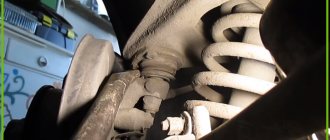

Срок службы подвески переднеприводных автомобилей, как на фото, зависит от эксплуатационных условий
Правда, в ВАЗ 2110 и других переднеприводных моделях узел не имеет уже такого стратегического значения, как на классике, где разболтанная опора могла привести к полному разрушению подвески, а лежащие зубами на асфальте с вывернутыми колесами пятерки и копейки были неизменными атрибутами плохих дорог. До такого состояния еще нужно уметь довести подвеску. Как в переднеприводных, так и в классических моделях, задача опоры проста — обеспечить шарнирное поворотное соединение кулака с верхним или нижним рычагом, а конструкция узла практически не изменилась, если не считать посадочных плоскостей.
Шаровая опора — это конусообразный палец с шаровым или грибовидным наконечником, способным вращаться и изменять угол в диапазоне работы подвески. Шар помещен в пластиковый вкладыш и опрессован с двух сторон металлическим корпусом с верхней и нижней крышкой. Одно время выпускали опоры с разборным корпусом, позже от этой идеи отказались. Слишком много было факторов, влияющих на износ опоры — здесь уже и качество сборки при ремонте, и качество вкладышей, и качество смазки. А узел довольно крепко влиял на безопасность движения, к тому же выгоднее продавать опору целиком, чем только заменять пальцы и вкладыши. Поэтому разборная опора практически не встречается. Все они сварные, собраны в условиях завода, там же и промазаны смазкой, которую, впрочем, нужно сразу добавлять при установке новой детали.
Видеоролик по замене шаровой опоры на автомобили семейства ВАЗ
Качество опоры зависит не только от конструкции. Она-то как раз разнообразием не отличается. Опора может быть только двух типов — с металлокерамическим подшипником, их используют в качестве нижних опор, и заливной. Последние устанавливаются на верхние рычаги передней подвески и работают только на сжатие, поэтому спрос с них невелик. А основная нагрузка ложится на нижние опоры с металлокерамическим подшипником скольжения. Визуально они отличаются формой отверстия под палец и формой пыльника, который предохраняет подшипник скольжения от попадания грязи и влаги.
Конструктивные особенности шаровых опор
Чтобы понимать, как поменять шаровую на ваз 2110, необходимо иметь представление об ее конструкции.
Узел состоит из следующих деталей:
- Стержень из закаленного металла. На одном конце расположена резьба, а с другой стороны шаровое окончание.
- Вкладыш из полимера, состоящий из 2 частей.
- Пыльника, отвечающего за герметичность узла, который задерживает проникновение пыли.
- Стопорная пружина, удерживающая пыльник.
- Шайба, для прижима вкладыша.
- Корпус.
- Завальцованный прижим в дне конструкции.
Конструкция шаровой опоры
- Домкрат;
- Ключ для колесных болтов;
- Проникающая смазка;
- Рожково-накидной ключ на семнадцать, девятнадцать;
- Молоток;
- Металлическая щетка;
- Медная смазка;
- Динамометрический ключ;
- Съемник пальцев шаровых опор.
- Ослабьте колесные болты, поддомкратьте и снимите колесо.
- Нанесите проникающую смазку на нижнюю гайку крепежа пальца шаровой, а также на два болта крепежа опоры к поворотному кулаку.
Открутите гайку крепления пальца шаровой опоры с помощью ключа на девятнадцать.
Установите съемник и выдавите шаровой палец из кулака. Для снятия пальца без съемника ударьте молотком в проушину, куда он вставлен. После двух-трех ударов палец выскочит.
Ключом на семнадцать открутите два болта крепления опоры к кулаку.
Отведите поворотный кулак в сторону и демонтируйте опору.
Очистите место посадки и установите новую опору.
Наживите и закрутите болты крепежа опоры к кулаку. Резьбы болтов нужно предварительно почистить и нанести медную смазку.
Нанесите медную смазку на резьбу пальца шаровой и закрутите крепящую гайку.
- Гайка пальца шаровой опоры — 70 Нм.
- Болты крепежа опоры к кулаку — 55 Нм.
Наглядно процедура замены шаровой опоры ВАЗ 2110, 2111, 2112 в этом видео:
Инструменты для работы.
Чтобы провести замену шаровой, потребуется подготовиться. Для этого надо:
- Ключи и воротки.
- Жидкость WD-40.
- Смазка Литол или ШРБ.
- Съемник.
- Молоток и лом.
Место расположения шаровой
Шаровая опора соединяет рычаг и поворотный кулак.
Они расположены по обе стороны авто на нижней части рычага.
При помощи нее крепится рычаг к ступице.
Время замены
При эксплуатации авто по плохой дороге потребуется менять шаровые часто.
- Изначально при выходе ее из строя будет слышен стук.
- Потом автомобиль начнет уводить в сторону даже при езде по хорошей дороге.
- Затем начнут изнашиваться неравномерно шины.
- При повороте руля могут проявиться скрипы.
- Поворачивать колеса станет сложнее.
Если палец свободно перемещается при незначительном усилии руки, шаровая опора требует замены.
Замена
Весь процесс осуществляется по таким этапам:
- Снятие. Вывесить колесо, открутить гайку на пальце, потом выбить шток с гнезда.
Отворачиваем 2 болта крепления шаровой к кулаку.
Если нет съёмника, вставляем монтажку и выбиваем рычаг молотком.
Когда болты будут туго откручиваться, можно использовать жидкость WD-40.
Установка
Проводится установка в обратном порядке. Тут уже не потребуется съемник.
Перед установкой наполняем чехол смазкой.
Надо просто вставить палец в гнездо и затянуть на нем гайку. Обязательно стоит смазать шаровую внутри под пыльником.
Ресурс шаровой опоры 2110
Замена шаровой опоры ВАЗ 2110, как ни странно, стает актуальной только после 150-200 тысяч пробега. Не 15-20, а именно 150 тысяч. Столько ходит качественная опора для десятки. Другое дело, что купить такую не так-то просто. Опоры сыпятся, как листья в октябре, а производители плодятся. Поэтому выбрать человеческую опору становится все труднее. Но можно. Для этого нужно, не обращая внимания на коробки и цветные упаковки, просто внимательно рассмотреть опору, а паленая деталь покажет себя сама.
После 150 000 км пробега на «десятке» нужно задуматься о замене шаровой опоры
Замена шаровой опоры ВАЗ 2110, тонкости смазки
Поменять опору на десятке своими руками достаточно просто. Установив машину на ручник и поставив КПП на первую передачу, сорвав колесные болты, передняя часть приподнимается домкратом и устанавливается на подставку. Снимается колесо, раскручивается гайка крепления пальца, после чего при помощи съемника палец выпрессовывается из рычага. Можно снять палец и без съемника, в этом случае помогут монтировка и равномерные постукивания по конусной части. Опора откручивается от поворотного кулака двумя болтами, теперь можно устанавливать новую опору, предварительно качественно ее промазав.
Смазке нужно уделить особое внимание, причем рецепт приготовления ее особый: четверть трансмиссионки, четверть литола, оставшаяся часть — ШРУС. Новая опора зажимается в тиски, палец проливается трансмиссионкой, а после этого уже в пыльник набивается нужный состав. Консистенция должна быть не слишком густой, поскольку через 5 тысяч км в шарнире смазки не останется. Если проводить смазку каждых 45-50 тысяч, опора отходит очень долго, независимо от бренда.
Передняя подвеска переднеприводных автомобилей ВАЗ типа McPherson не причиняет столько беспокойства, как в традиционных 2101-2107. Конструкция рычажной фронтальной подвески Жигулей более беззащитная перед отсутствием дорожного покрытия в силу конструктивных особенностей. Но, и на переднеприводных автомобилях необходимо смотреть за состоянием узлов подвески, так как и они не нескончаемые. Сначала, достается шаровым опорам.
ВАЗ 2112: замена шаровой опоры — как это делать
Сегодня у нас на ВАЗ 2112 замена шаровых
Время идет и вместе с ним улучшаются технологии. Так, на смену шкворневой системе пришли шаровые опоры. Но любая техника со временем выходит из строя и ее необходимо ремонтировать – своими руками или за плату, но это нужно делать. Эта инструкция рассказывает в подробностях как осуществить процесс замены шаровой в гаражных условиях, видео подробно покажет этот процесс, а фото помогут вам его реалистичнее представить.
- Как осуществить диагностику шаровой опоры?
- На слух
- На ощупь
- Динамическая диагностика
- Какой должна быть новая шаровая для ВАЗ 2112?
- Техническое описание шаровой опоры
- Производители шаровых опор
- Инструмент
- Меняем шаровую
- Подготовка новой шаровой опоры
- Снятие
- Установка
Проверка состояния шаровых опор
Есть несколько способов проверки шаровых опор, и рассмотрим мы их все до одного, потому что их всего три.
- Вывешиваем автомобиль на домкрате, предварительно подставив противооткатный башмак под противоположное по диагонали заднее колесо, и лучше поставить машину на ручник. Берем руками колесо в верхней и нижней его части. Активно шатаем, и пытаемся уловить люфт.
Здесь может быть подвох, поскольку к горизонтальному люфту могут привести подшипники ступицы. На всякий случай, проверим и подшипник. Для этого пошатайте колесо в вертикальной плоскости. Если явного люфта нет, значит виновата все-таки опора.
Диагностика шаровой опоры
Для такого занятия есть несколько вариантов:
- Первый вариант – регулярно посещать любимую станцию технического обслуживания и делать там диагностику ходовой части. Цена диагностики обычно около 150 рублей.
- Второй вариант сделать эту диагностику своими руками. Вот как это делается.
- Подставьте под автомобиль домкрат, приподнимите так, чтобы колесо оторвалось от земли.
- Подставьте что-то под автомобиль – не осуществляйте работы на поддомкраченном автомобиле.
- Возьмитесь за колесо сверху и снизу.
- Совершайте резкие движения – пошатайте колесо. Верх отталкивайте от себя, а низ на себя и наоборот.
- Во время шатания колеса будет слышен глухой стук.
- Попросите товарища пошатать колесо, а сами положите два пальца на соединение шаровой опоры и рычага подвески(см.Ремонт подвески — как выполнить правильно).
- Если шаровая опора вышла из строя, то будет слышна вибрация в месте приложения пальцев.
Помните. Шаровая опора не обязательно меняется в паре.
Можно также сделать предположения на износ шаровой по следующим причинам:
- По ровной дороге автомобиль движется не устойчиво. Если разболтались шаровые опоры это вполне возможно.
- Резина на передних колесах имеет значительный неравномерный износ. Хотя это может быть неправильная установка углов развала-схождения, это и не исключает износ шаровой опоры.
- При попадании колесом автомобиля в ямку слышен глухой стук – это говорит о том, что на вашем ВАЗ 2110 шаровые пришли в негодность.
- Рулевое колесо стал тяжелее поворачиваться.
Как осуществить диагностику шаровой опоры
Это можно сделать двумя способами – слушая и ощущая. Рассмотрим каждый отдельно.
- Для этого метода не потребуется никакого дополнительного оборудования.
- Установите автомобиль на ровную поверхность и в максимально тихое место, чтобы лучше было слышно звуки.
- Поставьте ногу на верх любого переднего колеса.
- Пошатайте автомобиль из стороны в сторону.
- Если при покачиваниях автомобиль издает глухие удары металла с одной из сторон, то есть вероятность того, что шаровая опора со стороны исходящего звука пришла в негодность.
Совет! Конечно, слова «есть вероятность» говорят лишь о возможной неисправности. Чтобы диагностировать точную поломку лучше всего воспользоваться вторым методом.
- Первое – автомобиль следует приподнять так, чтобы переднее колесо смогло свободно вращаться.
- Сначала приподнимите его при помощи домкрата, затем подставьте что-либо и опустите автомобиль на этот предмет.
- Подставить можно кирпичи, деревянный брусок или другую вещь, имеющуюся под рукой.
- Покачайте колесо сверху вниз.
- Опять же – при покачивании должны исходить звуки глухого характера.
- Для достоверности необходимо приложить руку (два пальца) в место соединения рычага и шаровой опоры.
- Пальцами вы ощутите стук, который создает палец шаровой опоры.
Совет! Если имеется даже незначительный стук в шаровой опоре – лучше замените ее. Никогда не затягивайте с ремонтом автомобиля – в итоге, от этого может зависеть даже ваша жизнь.
- Проделайте такую операцию и со вторым колесом. При обнаружении неисправностей сделайте соответствующий ремонт.
- В этом случае необходимо прислушиваться к посторонним звукам непосредственно во время движения автомобиля.
- Особенно слышно будет неисправность шаровой опоры во время попадания колеса в малейшую ямку на дороге.
- Стук слышен будет со стороны неисправной шаровой.
- Таким образом можно определить, нужна ли замена шаровых опор ВАЗ 2112 или нет.
- Но этот способ также не дает полной гарантии, что вышла из строя именно шаровая опора!
Плохие дороги – способ диагностики шаровых опор и причина их поломки
Выбор качественной шаровой
Можно купить любую шаровую опору в ближайшем магазине и отъездить на ней достаточно долго, но это дело случая. Поэтому давайте рассмотрим, какая должна быть качественная шаровая:
- Корпус шаровой опоры. Он должен быть сварен из двух частей. С одной стороны должен быть виден шов, с другой – нет.
- Палец шаровой опоры. Должен быть каленый, серого цвета, должен иметь окалину и никакой краски на нем. Резьба катанная.
- Прокручиваться шаровая должна с большим усилием, но при этом не закусываться. Часто очень тяжело прокрутить палец руками – приходится брать вороток.
- В комплекте должен быть пыльник и гайка.
- Помните – большинство владельцев ВАЗ 2110 ставят себе на автомобиль шаровые марки «Трек». Также неплохие варианты – это БелМаг, Триал-Люкс и другие.
Замена шаровой опоры
Теперь рассмотрим, как делать правильно своими руками замену шаровой опоры.
Снятие
Совет! Не забудьте поставить машину на стояночный тормоз и установить противооткатные башмаки.
- На ВАЗ 2110 замена шаровой начинается с поднятия автомобиля. Это делается с помощью домкрата и подставки.
- После чего при помощи балонника открутите болты крепления колеса и снимите его.
- Возьмите щетку по металлу и зачистите место вокруг шаровой опоры, чтобы было легче ее откручивать.
- Забрызгайте ВД-шкой палец шаровой, чтобы его гайка легче открутилась.
- Возьмите головку на 19 и длинный вороток. Открутите гайку пальца шаровой полностью.
- Теперь нам понадобится съемник шаровой опоры. Заведите соединение рычага подвески и шаровой опоры в съемник и выкручивайте шток, пока палец не выйдет из рычага.
Замена шаровой ВАЗ 2110
Совет! Постукивайте молотком по рычагу подвески периодически – вибрация поможет извлечь палец.
- Если не получилось раздобыть такой съемник, то можно снять шаровую опору при помощи молотка и монтировки.
- Монтировку необходимо завести между рычагом и поворотным кулаком, упереть в кулак и надавить на рычаг, чтобы создать давление.
- В это время необходимо молотком наносить четкие и сильные удары по рычагу подвески до тех пор, пока палец не выскочит.
- Далее монтировкой, в том же положении, необходимо отогнуть рычаг и отвести палец шаровой.
- При помощи головки на 17 открутите два болта крепления шаровой опоры к поворотному кулаку.
- Снимите шаровую.
Готово!
Подготовка новой шаровой
Можно и просто так поставить новую шаровую, но лучше будет применить некоторые советы:
- Смазка. Зажмите новую шаровую опору в тесах.
- Снимите гайку и пыльник.
- Наденьте вороток (небольшая трубка, подходящая по диаметру) на палец шаровой опоры.
- Возьмите Литол или другую смазку и наполните ею корпус шаровой опоры.
- При этом следует совершать вращательные движения пальцем шаровой опоры, чтобы смазка лучше разошлась в корпусе.
- Смажьте болты крепления шаровой к кулаку.
- Прогоните резьбу на болтах хотя бы гайками.
Помните! Не смазывайте палец шаровой, потому что он будет прокручиваться при попытке закрутить гайку уже непосредственно на автомобиле.
Установка
- Первым делом зачистите посадочное место под шаровую опору на поворотном кулаке.
- Прикрутите обратно шаровую к кулаку, используя головку на 17.
- Монтировкой отогните рычаг подвески и попадите пальцем шаровой опоры в отверстие рычага.
- Закрутите гайку пальца шаровой опоры.
Внимание! Если палец прокручивается, то необходимо создать нагрузку. Это делается той же самой монтировкой, только давление нужно создавать в обратную сторону.
- После чего установите обратно колесо автомобиля на место.
Не имеет значения на какой стороне автомобиля менять шаровую – это делается одинаково. Таким же образом как делается замена шаровых ВАЗ 2110, она делается и на других моделях этого семейства. Применяйте эти советы из статьи, просмотрите процесс на фото и это сделает ваш ремонт максимально быстрым и качественным!
Замена шаровой опоры на ВАЗ 2110 и 2112. Элементарный ремонт
Такая работа, как замена шаровой опоры на ВАЗ 2110 и 2112 знакома всем владельцам этого автомобиля. Причин тут несколько, основная – низкая надежность этого узла, качество комплектующих для отечественных автомобилей всегда был не слишком высоким. Также определенные проблемы доставляет плохое дорожное покрытие, все-таки опоры являются неподрессоренными, и все превратности дороги сказываются на них в первую очередь. Еще одной причиной, вследствие которой зачастую приходится менять шаровые опоры – неаккуратное вождение, часто это проявляется у молодых водителей. В любом случае, если вы приобрели такой автомобиль, то знать особенности замены опоры следует обязательно. Замена шаровой опоры на ВАЗ 2110 и 2112 работа вполне посильная даже неопытному механику. Никаких сверхсложных элементов и действий тут нет, что позволяет производить ремонт в любом гараже. Но, стоит помнить, что в процессе замены могут возникнуть проблемы с углами установки колес, в связи с этим, после проведения ремонтных действий обязательно посетите СТО, и проверьте сход-развал. Так вы гарантированно избежите повышенного износа резины.
- Домкрат;
- Ключ для колесных болтов;
- Проникающая смазка;
- Рожково-накидной ключ на семнадцать, девятнадцать;
- Молоток;
- Металлическая щетка;
- Медная смазка;
- Динамометрический ключ;
- Съемник пальцев шаровых опор.
- Ослабьте колесные болты, поддомкратьте и снимите колесо.
- Нанесите проникающую смазку на нижнюю гайку крепежа пальца шаровой, а также на два болта крепежа опоры к поворотному кулаку.
Открутите гайку крепления пальца шаровой опоры с помощью ключа на девятнадцать.
Установите съемник и выдавите шаровой палец из кулака. Для снятия пальца без съемника ударьте молотком в проушину, куда он вставлен. После двух-трех ударов палец выскочит.
Ключом на семнадцать открутите два болта крепления опоры к кулаку.
Отведите поворотный кулак в сторону и демонтируйте опору.
Очистите место посадки и установите новую опору.
Наживите и закрутите болты крепежа опоры к кулаку. Резьбы болтов нужно предварительно почистить и нанести медную смазку.
Нанесите медную смазку на резьбу пальца шаровой и закрутите крепящую гайку.
- Гайка пальца шаровой опоры — 70 Нм.
- Болты крепежа опоры к кулаку — 55 Нм.
Наглядно процедура замены шаровой опоры ВАЗ 2110, 2111, 2112 в этом видео:
Если придерживаться данных выше рекомендаций, то устранить неполадку и сменить шаровую опору можно и самостоятельно. Не допускайте, пока шаровая износится полностью. В таком случае она может привести к аварии.
При эксплуатации авто на плохих дорогах шаровая опора может быстро выйти из строя. На небольшой скорости изношенная деталь будет создавать стук, а на скорости автомобилем станет трудно управлять . Также изношенная деталь скажется на том, что шина будет изнашиваться неравномерно. Она влияет и на то, что другие детали подвески начнут сильно изнашиваться.
На таком автомобиле опасно будет ездить.
