Моторедуктор заслонки отопителя калина с кондиционером

Печка автомобиля очень активно используется особенно в холодное время. Очень часто после большого пробега при включении отопителя, раздаётся раздражающий свист, который после выключения вентилятора пропадает, поэтому становится ясно, что дело не в самой печке, а только в вентиляторе.

О том, что делать, если свистит вентилятор печки на Ладе Калина, вы узнаете из нашей статьи. В большинстве случаев при появлении свиста, поломку можно исправить и в более половины случаев это можно сделать самостоятельно.

Определение неисправности в системе охлаждения

Первым признаком того, что с системой охлаждения что-то не так, является снижение уровня антифриза в расширительном бачке. Следует постоянно контролировать количество охлаждающей жидкости. В исправной системе ее уровень должен сохраняться между минимальной и максимальной отметками. Если объем антифриза начнёт снижаться, мотор будет быстрее нагреваться, и риск перегрева возрастёт.
На Калине нет указателя температуры двигателя, есть только лампочка на панели приборов, которая сигнализирует о критической температуре охлаждающей жидкости. Если доливать антифриз приходится часто, следует искать место утечки. Если пробиты шланги, их можно заменить, как и хомуты.

Следующий объект проверки – циркуляция охлаждающей жидкости в системе

После запуска мотора нужно обратить внимание на расширительный бачок. Нарушение циркуляции может быть вызвано неисправностью водяного насоса (ремонту не подлежит) или засорением системы охлаждения – в этом случае необходимо ее почистить

Если после полной проверки неисправность не найдена, причина неполадок печки – воздушная пробка. После выведения лишнего воздуха работа отопителя нормализуется.

Неполадки охладительной системы

Чаще всего владельцам автомобиля Лада Калина приходится сталкиваться с такими неисправностями:

• перегрев двигателя из-за несвоевременного включения или отказа основного вентилятора;
• выходит из строя вентилятор печки;
• протекает кран печки или сам радиатор, что приводит к полной замене отопителя Калины;
• силовой агрегат ВАЗ 2118 не прогревается до рабочей температуры из-за того, что постоянно работает вентилятор.

Принудительным охлаждением Калины ведает электронный блок управления (ЭБУ), ориентируясь на импульсы, что передает температурный датчик включения вентилятора. Когда антифриз в верхнем патрубке нагревается до 103-105 °С, этот датчик передает сигнал на ЭБУ, а тот запускает крыльчатку через реле.

Если же температура включения вентилятора достигнута и охладитель не запущен, то неисправность кроется в самом датчике либо в контактах реле.

Когда не работает вентилятор охлаждения, то это грозит перегревом двигателя, ведущим к замене поршневой группы. А вот если крыльчатка крутится постоянно, независимо от температуры, то надо сразу же вскрывать блок-реле. В одном из них, что отвечает за работу охладителя, наверняка залипли контакты. Снижение температуры жидкости или перегрев двигателя может быть вызван и заклиниванием термостата, который подлежит только замене.

Также только замена печки на Калине может исправить ситуацию, когда в ее радиаторе появляется течь. Причина в том, что заводские элементы изготовлены из алюминия и не могут быть запаяны. Нередко случается, что вентилятор отопителя не выдерживает тяжелых условий эксплуатации и выходит из строя. Здесь тоже поможет лишь замена моторчика печки.

Фокус в том, что первая группа неисправностей после верной диагностики устраняется довольно легко. Нет ничего сложного в том, чтобы сменить датчик включения вентилятора или почистить контакты реле. Чуть больше времени отнимет установка нового термостата, а вот замена вентилятора печки или ее радиатора — та еще задачка.

Придется снимать всю панель приборов, а это длительный процесс. Поэтому так важна информация о том, как поменять печку Калины без демонтажа торпедо.

Метод без снятия приборной панели

Замена мотора отопителя приора с кондиционером
Замена радиатора печки на Лада Калина без снятия панели стала популярной благодаря быстроте и необходимости демонтировать минимальное количество узлов. Алгоритм имеет некоторые отличия от классического.

1. Сливаем ОЖ и убираем всё лишнее под капотом, откручиваем хомуты, которыми крепятся шланги на входе и выходе печки.
2. В салоне разбирать начинаем рулевую колонку – демонтируем защитный кожух, подрулевые переключатели, всю проводку к ним. Освобождаем доступ к рулевой колонке и педальному узлу.
3. Снимается рулевая колонка в месте крепления электроусилителя. Она держится на 4 болтах и отсоединяется от карданчика.
4. Из салона демонтируется педаль газа (3 болта), тросик газа отсоединяют. Педаль тормоза не мешает снятию радиатора, но если её снять, то работать будет намного удобнее.
5. Доступ к боковой стенке отопителя теперь открыт и его можно вытащить. Для этого снимают декоративную крышку отопителя открутив 3 винта.
6. Становится понятно, что целиком радиатор в отверстие не пролезет. Для расширения отверстия следует воспользоваться ножовкой, лобзиком, небольшой болгаркой, чтобы пропилить корпус. Выпиливают одним целым куском. После замены печки его потребуется вклеить на место. Патрубки можно отрезать – они больше не пригодятся.
7. Вытаскиваем печку в направлении педального узла. В ней еще останется немного охлаждающей жидкости.
8. Новый радиатор примеряем по месту. Для удобства установки патрубки укорачивают на 1-2 см. Наклеиваем полоски против вибрации и уплотнитель по периметру.
9. Натягиваем шланги на штуцера, фиксируем их хомутами, печь плотно фиксируем в корпусе отопителя и закрываем декоративную крышку. На герметик или клей устанавливаем вырезанный кусок пластмассы.
10. Собираем остальные узлы в обратной последовательности, заливаем антифриз и проверяем работоспособность всей системы.

Преимущества этого способа очевидны: не требуется трудоёмкая разборка и отсоединение многочисленных разъемов. В передней панели не появятся сверчки после сборки, а в дальнейшем разборка и замена радиатора отопителя происходит намного проще. Эффективность работы печки от этого не снижается.

Видео: Лада Калина — замена радиатор печки (без снятия панели)

Как показывает опыт эксплуатации нового радиатора хватает на 3-5 лет эксплуатации, после чего неизбежно начинаются проблемы. Каким способом ремонтировать решает водитель. Наличия простейших навыков обслуживания автомобиля будет достаточно для самостоятельной замены в гараже. В противном случае стоит обратиться в сервис. «Калина» с кондиционером имеет более сложную климатическую установку с двумя радиаторами и замену отопителя салона производят с разборкой всей передней панели.

Главная →

Обслуживание и Ремонт →

Сайт про суставы

Как своими руками заменить мотор (вентилятор) печки автомобиля Лада Калина. Замена происходит без снятия панели, сидений. На всё про всё должно уйти не больше 1 часа времени.

Мотор печки с наступлением холодов стал сильно жужжать, а потом клинить и вообще переставал работать, спасал сильный удар по панели. Владелец не стал ждать когда он полностью сломается и решил его заменить. Разбираться панель полностью не нужно, достаточно снять бардачок, открутить пару пластиковых накладок и получаем прямой доступ к креплениям мотора. Вытаскивать старый мотор необходимо осторожно, так как легко можно повредить «улитку».

Новый мотор с двойной системой подшипников LUZAR:

Новый мотор показал себя хорошо, единственный недостаток немного повышена шумность работы, в сравнении с оригиналом.

Видео замены мотора печки Калина:

Резерв видео на Youtube:

Когда вытащили старый мотор печки, оказалось, что в нём разбит подшипник.

Если плохо греет печка или дует холодным воздухом на Калине посмотрите нашу подробную инструкцию, в разделе проблемы и решения.

Информация о том, как поменять печку на Калине самостоятельно, является очень востребованной для всех автомобилистов, кто хоть раз столкнулся с неисправностями этого узла ВАЗ 2118.

Сама система отопления и вентиляции Калины достаточно проста, но вот добраться до ее элементов, спрятанных за передней панелью (торпедо), очень затруднительно. Поэтому вопросы, касающиеся неисправностей системы охлаждения в целом и радиатора печки в частности, заслуживают подробного рассмотрения.

Замена вентилятора (мотора) печки Лада Калина

Вступление

Проверка на исправность и замена моторедуктора заслонки отопителя ваз 2110

Здравствуйте, уважаемые автолюбители! Тема статьи адресована владельцам автомобиля Лада Калина, которые столкнулись с проблемой выхода из строя вентилятора печки. В зимних условиях отопление в салоне машины — острая необходимость. Поэтому менять неисправный моторчик печки Калины нужно незамедлительно. Но далеко не все знают, где находится вентилятор печки и как снять этот агрегат. Об этом и многом другом вы узнаете, если дочитаете статью до конца.

Для чего нужен вентилятор печки на Ладе Калина?

Основное назначение отопителя на Калине — поддержание требуемого температурного режима в салоне машины и предотвращение замерзания стёкол. Если система обогрева по каким-либо причинам перестаёт функционировать, то эксплуатация автомобиля в зимний период практически невозможна. Принцип работы печки Калины традиционна, и особо не отличается от аналогичных систем других автомобилей. Антифриз нагревается в системе обогрева двигателя, а затем по патрубкам попадает в радиатор печки. Далее по принципу теплообмена горячая жидкость нагревает воздух, охлаждается и направляется для охлаждения мотора. Вентилятор обдувает радиатор отопителя и направляет горячий воздух в салон. Если моторчик выходит из строя — в салоне холодно.

Способы замены агрегата

Замена вентилятора печки Калины — процедура не самая сложная. Справится с ней сможет даже начинающий автолюбитель. Вся проблема заключается в том, что расположен агрегат не очень удобно. Поэтому, прежде чем снимать устройство, придётся немного повозиться. Есть вариант обратиться в СТО. Однако, этот ремонт стоит довольно дорого. Если лишних денег нет или возникло желание лично поменять вентилятор, просто из «спортивного интереса», тогда рассмотрим несколько вариантов замены агрегата.

Замена вентилятора со снятием приборной панели

Это способ рекомендован заводом-изготовителем Лады Калина. Тем не менее, из-за своей сложности не многие автолюбители в «бытовых» условиях обычного гаража решаются менять агрегат таким методом. Если хотите попробовать — приводим последовательность выполнения операции. Для работы потребуется набор крестовых и плоских отвёрток, головки на 8, 10, 13.

Порядок действий:

1. Снимаем приборную панель:
   отделяем клемму «минус» аккумулятора;
2. сливаем антифриз;
3. отделяем патрубки;
4. снимаем салонный фильтр;
5. откручиваем крепёжные гайки и опускаем да упора рулевую колонку;
6. освобождаем от проводки выключатель остановочных сигналов;
7. отщёлкиваем пластиковые фиксаторы и снимаем обивки стоек;
8. откручиваем крепёжные болты и снимаем переднюю облицовку панели;
9. отсоединяем и сдвигаем воздуховоды;
10. снимаем торпедо.
11. Снимаем вентилятор:
    отсоединяем колодку с проводами от электродвигателя;
12. снимаем шланг вентиляции;
13. извлекаем двигатель;
14. меняем агрегат.

Далее проводим все действия в обратной последовательности. Как видно из описания, замена вентилятора таким способом довольно проблематична и потребуется много времени. Без помощников также не обойтись. По этой причине многие автолюбители предпочитают менять устройство более простым, так сказать «народным» способом.

Замена вентилятора печки без снятия панели

Не разумно снимать всю торпеду только для того, чтобы поменять один вентилятор. Решить проблему можно гораздо проще. Придётся приподнять только правую часть панели. Занимаем позицию вниз головой. Берём нож и фонарик. Отрезаем куски шумоизоляции, мешающие добраться до вентилятора. Выкручиваем крепёжные винты и снимаем агрегат. Всё гораздо проще и быстрее, чем в первом случае.

Вывод

Любая поломка в автомобиле, как правило, не связана с выходом из строя только одной детали. Прежде чем приступить к замене вентилятора, проведите диагностику всей системы обогрева. В противном случае менять мотор печки придётся очень часто. Своевременно проводите техническое обслуживание автомобиля и проблем с эксплуатацией Калины не возникнет.

До скорых встреч и удачи на дорогах!

Что делать, если свистит вентилятор печки на Ладе Калина

Печка автомобиля очень активно используется особенно в холодное время. Очень часто после большого пробега при включении отопителя, раздаётся раздражающий свист, который после выключения вентилятора пропадает, поэтому становится ясно, что дело не в самой печке, а только в вентиляторе.

О том, что делать, если свистит вентилятор печки на Ладе Калина, вы узнаете из нашей статьи. В большинстве случаев при появлении свиста, поломку можно исправить и в более половины случаев это можно сделать самостоятельно.

Суть проблемы

Устройство отопителя достаточно простое: на радиатор дует специальный мощный вентилятор, у которого есть несколько режимов работы. Если появляется свист или шум, то радиатор отопителя точно тут ни при чём, скорее всего, снимать придётся именно вентилятор.

Основные поломки

Шум и свист — это уже поломка, стоит отметить, что печка либо работает, либо нет. Если с неё нет обдува вообще, то, скорее всего, заклинило мотор или износились щётки. А если был шум и потом в один прекрасный момент исчез и отопитель перестал работать вообще, это означает, что мотор остановился и надо проверять подшипник или втулки.

Кстати, появление шума или свиста — это не всегда сигнал о том, что двигатель выходит из строя, может быть и так, что в него набилось большое количество грязи и его нужно просто почистить.

Поэтому в первую очередь при появлении шума разберите отопитель и попытайтесь его прочистить и смазать, в большинстве случаев это помогает.

Разбираем и чистим вентилятор

Главное, перед началом работы не забудьте отсоединить клеммы от аккумулятора машины, чтобы не возникло замыкания.

Есть два варианта развития действий:

1. Просто прочистить: чтобы понять, в чём проблема вам потребуется крутнуть уже снятый двигатель, если он прокручивается с трудом, иногда даже появляются знакомые шумящие звуки, то в этом случае потребуется пропылесосить двигатель и смазать подшипники и остальные крутящиеся части. Смазать можно любой силиконовой смазкой или WD-40. Также не забудьте вычистить всю грязь с вала. В 65% случаев этих действий достаточно для избавления от посторонних звуков из печки и хватит достаточно на долгое время.
2. Отремонтировать или заменить подшипники вала: чтобы понять, нужно ли производить какие-либо действия над подшипниками вала, сначала нужно посмотреть на их состояние. Если они вообще не вращаются, то вам придётся разбирать мотор. Подшипники от длительной работы могут развалиться или их заклинивает. Конечно, можно просто купить новый моторчик и не мучиться с ремонтом, но новая деталь стоит прилично и если очень постараться, то починить старый самостоятельно всё-таки можно.

Как снять вентилятор на Ладе Калине

Если гудит печка на Калине, уже из вышеописанного видно то, что делать ремонт или замену моторчика вентилятора просто необходимо. Поэтому начинать демонтаж начинаем со снятия внешней пластиковой решётки и удаления салонного фильтра.

• После удалите весь мусор из посадочного гнезда, чтобы он не посыпался вам на голову во время работ по снятию вентилятора.
• Для дальнейших действий вам придётся убрать переднее пассажирское сиденье, в противном случае вам потребуется принять акробатическую позу внутри салона Калины.
• Полозья вентилятора держатся на четырёх гайках, которые нужно открутить. Затем откройте бардачок и освободите его от содержимого, открутите четыре самореза на его задней стенке и не забудьте ещё про один снаружи, под решёткой обдува.
• Снимите с передней правой стойки декоративную накладку, под ней есть ещё два самореза, которые крепят пластиковую панель и узел обдува. Их нужно выкрутить, снять узел обдува и поднять пластмассовую панель, которая держится на липучке. Под ней вы найдёте две гайки, их нужно будет при помощи торцевого ключа ослабить. Затем максимально отодвиньте торпеду и зафиксируйте её в таком положении.
• Устройтесь поудобнее на полу Лады Калины и снимите вентилятор отопителя, отключив при этом электрический разъём. Вам нужно будет переставить его турбину на новый моторчик или отремонтируйте старый и поставьте назад. Затем установите агрегат на своё место и соберите всё в обратном порядке.

Порядок действий по реанимации мотора вентилятора печки Лады Калины

• Перед тем как снять фиксатор, пометьте расположение крыльчатки относительно вала, демонтируйте крыльчатку.
• После того как вы получите доступ к двум болтикам, их нужно открутить и вскрыть мотор.
• Вверху отцепите фиксатор якоря, уберите шайбочки и вытащите якорь.
• Таким образом, вы откроете себе доступ к втулкам.
• Произведите чистку и смазывание деталей.
• На якоре протрите и зачистите контактные пластины самой мелкозернистой шкуркой.
• Также вам нужно произвести чистку прижимных контактных колодок и протереть их.
• Ни в коем случае не смазывайте контактные поверхности! Всё должно быть стерильно чисто и блестеть.
• При помощи графитовой смазки смазывайте только сильно трущиеся поверхности. Но не используйте ни при каких условиях для этих целей масло или солидол, так как они в будущем будут течь.

Важно! Нельзя сверлить отверстия и лить масло на вал и побрызгать WD, сняв при этом шланг охлаждения. Этого делать не рекомендуется, хотя в интернете можно найти много рекомендаций по этому поводу. Такие действия опасны для мотора, они могут привести к его выходу из строя.

• Соберите мотор в обратной последовательности. Теперь он не будет гудеть и станет крутиться без скрипов и шумов.
• Соберите всё остальные детали в обратном порядке.

Как видите, действия совсем несложные, главное, не запутаться, что зачем прикручивать при сборке. При возникновении проблем с шумом вентилятора отопителя, постарайтесь по максимуму решить проблему самостоятельно. Если ремонт проблемной детали невозможен, то замените её на новую, а если вы всё-таки сомневаетесь в своих силах, обратитесь за помощью специалистов.

remam.ru

Как выбрать правильный радиатор отопителя

Устройство печки/отопителя калины

Перед тем, как выбрать радиатор печки, стоит знать, что они могут быть как алюминиевые, так и медно-латунные. Трудно однозначно расставить приоритеты в выборе по одному материалу, но особенности работы есть у каждого. Особенности эти диктуются свойствами материала. Медь имеет немного меньшую теплопроводность, чем алюминий, а поэтому прогревается медленнее. Нельзя сказать, что это плохо, поскольку тепловая инерция у такого радиатора достаточно велика. Это значит, что он может долго не остывать.

Алюминиевый радиатор — наоборот. Быстро прогревается, но так же быстро и остывает. Есть у него еще несколько минусов. Во-первых, алюминиевый радиатор неремонтопригоден. Раз потек — можно выбрасывать. Медный паяется довольно просто и сколько угодно раз. Только выбирать его нужно правильно, поскольку при продаже, особенно на авторынке, может попасться экземпляр после ремонта, с удаленными перегородками. Течь он не будет, но и тепла тоже не даст. Антифриз будет просто проходить сквозь такой радиатор, как сквозь трубу.

Также стоит обратить внимание на наличие пластиковых завихрителей жидкости. Их видно, если посмотреть в патрубок

Это спиралевидные пластиковые пластины, которые увеличивают на 25%!эффективность работы радиатора. Цена радиатора отопителя на Калину может составлять от 900 рублей за оригинал, а малоизвестные конторы могут предлагать свои радиаторы и за 600-800 рублей. Естественно, что лучше переплатить и купить оригинальный новый. Медь или алюминий — на усмотрение владельца.

Способ со снятием торпедо на «Калине»

Этот метод рекомендован заводом и используется во всех официальных сервисах. К преимуществам такого способа можно отнести сохранность всех пластиковых элементов и плотная установка печки на свое посадочное место.

Демонтаж начинаем с отключения минусовой клеммы аккумулятора и снятия декоративного жабо под капотом. Вместе с ним убираем корпус воздушного фильтра и сам аккумулятор, освобождая доступ к патрубкам отопительного радиатора.

Сливаем антифриз в приготовленную ёмкость. Теперь можно отсоединить шланги, идущие к печке, и открутить болт фиксации отопителя к моторному щиту.

Переходим в салон автомобиля и приступаем к откручиванию саморезов по обеим сторонам передней панели. Убираем декоративную накладку перед лобовым стеклом, дефлекторы воздуховодов, магнитолу, ручки управления климатом. Снимаем блок управления климатом, аккуратно отсоединив все провода и тяги

Под ней есть два шурупа, которые необходимо выкрутить, так как они удерживают панель. Демонтируем декоративный кожух вокруг рулевой колонки, под ним снимаем подрулевые переключатели и замок зажигания.

Для снятия панели целиком откручивают 9 гаек и осторожно, не обрывая провода, вытаскиваем её из машины. Перед нами открывается блок отопителя, который прикручен к вертикальным ребрам жесткости

Отсоединяем все крепежи и вытаскиваем корпус целиком. Разбираем и заменяем неисправную деталь

Перед нами открывается блок отопителя, который прикручен к вертикальным ребрам жесткости. Отсоединяем все крепежи и вытаскиваем корпус целиком. Разбираем и заменяем неисправную деталь

Между радиатором отопителя и стенкой корпуса не должно быть зазоров. Сборку ведут в обратной последовательности. Устанавливая переднюю панель на место, подсоединяем все электрические разъемы и укладываем проводку на свое место. Торпедо должна легко и без усилий прилегать к моторному щиту, а крепёжные отверстия совпадать. Собираем мелкие элементы декора и подключаем шланги под капотом автомобиля. Заливаем тосол, пускаем двигатель, проверяем работоспособность отремонтированного отопителя.

Процедуру по замене радиатора с полной разборкой удобно совмещать с шумоизоляцией машины или другими подобными работами, когда необходима разборка салона.

Замена со снятием панели

Автолюбители не любят этот способ не только из-за сложности. Они небезосновательно считают, что после разборки в салоне «Калины» появится большое количество «сверчков», то есть посторонних звуков. Это, действительно, так, заводскую сборку повторить трудно и, тем не менее, настоятельно рекомендуется использовать именно этот способ.

Нужно помнить, что демонтаж панели предусматривает работу с электричеством, поэтому, прежде всего, нужно отключить аккумулятор

Теперь можно переходить непосредственно к процессу замены.

Последовательность действий следующая:

1. Снять воздушный фильтр вместе с патрубком, АКБ и декоративный кожух двигателя.
2. Слить антифриз.
3. Ослабив хомуты, отсоединить шланги от патрубков печки. Здесь же находится гайка ее крепления к перегородке моторного отсека, открутить ее подходящим ключом на 10.
4. В нише, где установлен привод дворников, с правой стороны снимается декоративная накладка, демонтируется фильтр салона, под ним откручивается 4 самореза.
5. Все остальные работы нужно производить в салоне автомобиля.
6. Отогнув защелки, снять декоративные панели передних стоек кузова. Под ними будут саморезы, их нужно выкрутить.
7. Открыть 7 гаек крепления передней панели к кузову, открутить их. Демонтировать решетки воздуховодов, магнитолу, все ручки с панели управления печкой.
8. Снять панель управления отопителем, она держится на двух шурупах.
9. Открутить шурупы кожуха рулевой колонки, снять его.
10. Демонтировать переключатели света и дворников, а также замок зажигания.
11. Открутив 2 гайки на 13, отвести в сторону рулевую колонку.
12. Панель осталась держаться на 9-и болтах, 4 из них большие, с одной и другой стороны торпедо.
13. Теперь панель можно снять, но делать это лучше с помощником, чтобы не повредить проводку.
14. Теперь без труда можно демонтировать радиатор, он крепится двумя болтами к ребрам жесткости кузова.
15. Заменить радиатор на новый, при этом нужно следить, чтобы он точно «сел» на свое место и между ребрами и кожухом не осталось зазоров.
16. Сборку следует производить в обратной последовательности.

На бумаге замена радиатора печки «Калины» не кажется очень сложной, однако на практике придется непросто, но лучше не спешить, даже если работа затянется на несколько дней. Бонусом станут сэкономленные 6000 рублей, именно такая стоимость работы в сервисе.

Более подробно последовательность замены элемента узла отопления показана в этом видео.

Ремонт устройства

Ремонт этой части отопителя, к сожалению, не всегда возможен, но кое-что сделать попытаться всё-таки можно.

• Для начала слегка отогните спрессованный бортик и снимите крышку с моторедуктора.
• Посмотрите, какое состояние у коллектора, щёток и подшипников.
• По возможности произведите замену неисправных частей или подправьте их.
• В обязательном порядке смажьте подшипники, но для этого используйте смазки на основе силикона, они продлевают срок службы деталей.
• Попробуйте починить заслонку, если она неисправна или просто заменить на новую.
• В случае если от произведённых действий положительного эффекта не последовало, замените моторедуктор на новый.

Установленная производителем печка достаточно хорошо справляется со своей задачей отопления салона. Но вот одно но — частенько страдает привод центральной заслонки отопителя Лада Калина. Проблема эта несерьёзная и в большинстве случаев, выполнив несложные действия, от неё можно достаточно легко избавиться.

источник

Назначение отопительного вентилятора в «Ладе Калине»

Чтобы понять, для чего автомобилю нужен отопительный вентилятор, следует хорошо представлять себе, как функционирует его система отопления. Двигатель «Калины» постоянно охлаждается антифризом. Разогревшись, антифриз от мотора уходит к основному радиатору, обдуваемому главным вентилятором. Если это происходит в холодное время года и водитель включил отопитель, тогда горячий антифриз от главного радиатора поступает в радиатор отопительный, который по размерам вдвое меньше основного.

Отопительный вентилятор «Калины» выполнен из очень ненадёжного пластика

Радиатор печки быстро нагревается кипящим антифризом. Исходящее от него тепло через систему воздухопроводов подаётся в салон машины. А нагнетается этот горячий воздух с помощью отопительного вентилятора, который постоянно обдувает печной радиатор и приводится в движение небольшим электромотором, причём интенсивность обогрева салона напрямую зависит от скорости вращения отопительного вентилятора. Таким образом, без отопительного вентилятора горячий воздух просто не сможет попасть в салон машины, а любая поломка этого устройства приводит к тому, что водитель в салоне начинает замерзать.

Где расположен отопительный вентилятор

Отопительный вентилятор на «Ладе Калине» располагается за отопительным радиатором, который, в свою очередь, находится под центральной панелью автомобиля, справа от водителя. Увидеть всю эту конструкцию из салона не представляется возможным.

Воздуховоды и вентиляционные сопла в «Ладе Калине» расположены по всей передней панели

Для замены отопительного вентилятора водителю придётся полностью или частично демонтировать центральную панель. Других вариантов нет.

Вывод

Любая поломка в автомобиле, как правило, не связана с выходом из строя только одной детали. Прежде чем приступить к замене вентилятора, проведите диагностику всей системы обогрева. В противном случае менять мотор печки придётся очень часто. Своевременно проводите техническое обслуживание автомобиля и проблем с эксплуатацией Калины не возникнет.

Возможно, вы знаете, как устранить поломку печки на Ладе Калина каким-то другим методом? Или есть дополнения и рекомендации к описанным в статье способам? Поделитесь своим опытом и мнением в комментариях. Любая информация будет очень полезна читателям.

До скорых встреч и удачи на дорогах!

Как самостоятельно поменять печку на Ладе Kalina

За тепло в салоне автомобиля отвечает печка

. При возникновении любых проблем с обогревом сразу необходимо разобраться, в чём, собственно, причина отсутствия тепла. В этой статье речь пойдёт о том, как отремонтировать и заменить печку на Kalina.

Первый вариант

Снимаем передние сиденья, это даст нам больше пространства для манёвров. Теперь необходимо снять механизм переключения передач в сборе с приводом (для этого необходимо под капотом ослабить хомут крепления тяги КПП и вывести его из зацепления с кулисой). Затем в салоне откручиваем болты крепления механизма переключения передач к полу, и затем вытаскиваем весь агрегат. Далее снимаем центральную консоль путём откручивания четырёх гаек и двух болтов крепления к полу, и снимаем кожух распределителя потоков воздуха. С помощью крестовой отвёртки откручиваем винты крепления защитного кожуха отопителя. После выполнения всех этих работ мы добрались к радиатору печки, который теперь с лёгкостью можно заменить на новый. Сборку осуществляем в обратном порядке.

READ Кигер расширяет линейку внедорожников Renault в Индии

Основные причины по которым вентилятор охлаждения радиатора не работает

Рассмотрим основные варианты и места, где нужно искать неисправности:

1. Термостат.

   Термостат демонтирован с Лада Калина

   Если он вышел со строя – это и есть причина того, почему верно не срабатывает вентилятор охлаждения. Чтобы диагностировать данную неисправность стоит потрогать нижний патрубок. Если он холодный, то термостат умер. Многие автовладельцы Калины привыкли к такому явлению, поскольку он выходит со строя часто, и возят с собой запасной.

2. Если это не термостат, то следующим этапом становятся предохранители. Нужно удостовериться, что они рабочие и все контроллеры тоже. Самый простой способ – это прозвонить их при помощи тестера или омметра. Схема предохранителей лежит здесь.
   Блок реле и предохранителей

   Если же предохранитель живой, то придется демонтировать дополнительный блок управления вентилятором. Для этого, стоит отодвинуть воздуховод теплого воздуха и ключом на 10 выкрутить крепления блока. Теперь можно свободно его достать. На нем есть два реле, которые отвечают за включение вентилятора и за высокие обороты. Диагностируем оба.

3. Теперь, можно перейти к самому мрачному варианту – лезем под капот и «прозваниваем» провода контакта самого вентилятора. Конечно, может быть перелом или обрыв провода, но нет ничего худшего, чем сгоревшая обмотка внутри вентилятора. Скорее всего вентилятор в данном случае пойдёт под замену.
4. Еще одной причиной не срабатывания включения вентилятора может быть сломавшийся датчик термостата. Для того, чтобы вентилятор запустился в аварийном режиме придется скинуть с него разъемы. Проверить датчик можно сняв термостат, и опустить его в кастрюлю с горячей водой, термостат должен открыться.
5. Последней причиной, по которой может не срабатывать вентилятор является обрыв в самой цепи включения.
   Электрическая схема работы вентилятора охлаждения

Рекомендуем: Что делать, если троит двигатель ВАЗ-2112 16 клапанов

Признаки и причины поломки печного вентилятора

О том, что печной вентилятор сломался, владелец «Лады Калины» узнает сразу же. Вот характерные признаки поломки этой детали:

• напор горячего воздуха, выдуваемого из дефлекторов, сильно слабеет и практически не зависит от положения регулятора печки;
• работа отопителя сопровождается громким скрипом, который при увеличении оборотов вентилятора переходит в скрежет.

Происходит всё это по следующим причинам:

• повреждена одна или несколько лопастей вентилятора. Дело в том, что вентилятор на «Ладе Калине» пластиковый, причём пластик этот далеко не самого лучшего качества. Это особенно хорошо проявляется на сильном морозе. Если на лопасти имеется небольшая трещина, то при низких температурах она гарантированно увеличится и лопасть полностью разрушится. Это, в свою очередь, снизит напор воздуха, нагнетаемого в салон, что сразу станет заметным водителю и пассажирам по отсутствию давления в дефлекторах;
• скрип вентилятора возникает из-за износа втулки, на которой крепится вентилятор. Эта втулка служит в среднем лет пять-шесть, после чего её неизбежно придётся менять, так как она за это время изнашивается почти полностью (причём устанавливать на место втулки желательно шариковый подшипник, поскольку срок службы у него в два раза дольше).

Здесь следует сделать одно отступление и рассказать случай из жизни. Как было сказано выше, при замене печного вентилятора водители стараются ставить их не на втулочные, а на шариковые подшипники. До недавнего времени никаких проблем с этим не возникало: нужно было пойти в ближайший магазин автозапчастей и купить вентилятор фирмы Luzar. Но с некоторых пор найти продукцию этой фирмы стало сложно. Не знаю, с чем это связано, но факт остаётся фактом: повсюду в продаже есть «родные» вазовские вентиляторы на втулках, а приборов на шарикоподшипниках не найти днём с огнём. Один мой знакомый водитель решил проблему весьма оригинально: вместо того, чтобы носиться по автомагазинам, он просто заказал нужную деталь на китайском интернет-аукционе «Алиэкспресс». Вентилятор на шарикоподшипнике пришёл ему по почте где-то через полтора месяца. По его словам, стоил он всего на треть дороже лузаровского. Вероятно, это накрутка за доставку.

Отопитель на шариковых подшипниках от Luzar в настоящее время перешёл в разряд дефицита

О смазывании печного вентилятора «Лады Калины»

Смазывать заскрипевшую втулку на вентиляторе «Лады Калины» — занятие бессмысленное. Да, смазка на некоторое время уберёт надоевший скрип. Но если втулка изношена сильно, то даже самая густая смазка очень скоро выработается и втулка начнёт скрипеть с удвоенной силой. Поэтому автовладельцы предпочитают не смазывать износившиеся втулки, а менять их вместе с вентиляторами. И это единственный рациональный вариант.

Пошаговая инструкция по снятию и установке печки

Теплообменник автомобиля ВАЗ 2114 расположен в крайне неудобном месте. Поэтому при его снятии и установке придётся проделать довольно большой объём разборочно-сборочных операций.

Отопитель ВАЗ 2114 оснащён воздуховодами, соплами вентиляции и рычажками регулирования тёплого потока воздуха

Инструмент и расходные материалы

Для работы понадобятся следующие инструменты:

• крестообразная и шлицевая отвёртки с короткими и длинными ручками (шуруповёрт);
• набор гаечных ключей;
• ёмкость и шланг резиновый для слива охлаждающей жидкости;
• ветошь, кусок клеёнки.

Порядок действий при замене

Для того чтобы снять радиатор отопителя автомобиля ВАЗ 2114, следует выполнить следующие операции:

Сначала слейте тосол на холодном двигателе. Затем открутите саморез, находящийся за пластмассовый заглушкой.

Снимите бардачок. Сначала открепите и отсоедините нижнюю половину. Затем снимите крышку вместе с лампой освещения. Отверните шурупы крепления верхней части и с небольшим нажимом и поворотом опустите её вниз. Всего вам нужно будет отвернуть шесть саморезов.

Открутите два верхних и два нижних самореза крепления щитка приборов.

Снимите нижний защитный кожух с рулевой колонки. Для этого снизу выверните три самореза и три шурупа.

Вытащите штеккер из гнезда прикуривателя.

Отсоедините разъёмы колодок от автомагнитолы и извлеките её из салазок.

С обеих сторон выверните саморезы крепления пластмассовой консоли.

Выдерните флажки, регулирующие положение заслонки, и снимите переключатель режимов вентилятора отопителя.

Отсоедините консоль от панели.

На консоли отсоедините клеммы с кнопок включения света, обогрева заднего стекла, противотуманных фонарей и др

Обязательно пометьте их маркёром или насечками в порядке расположения. Отсоедините консоль от панели.

Отсоедините колодку подсветки пепельницы.

Открутите два самореза от диагностического разъёма и осторожно полностью отсоедините консоль. Аккуратно снимите консоль и отложите её в сторону

Аккуратно снимите консоль и отложите её в сторону.

Открутите два самореза, крепящих к полу металлическую основу — один с левой, а другой с правой стороны кронштейна.

Отверните четыре самореза крепления передней панели («торпедо») — по два слева и справа от центра крепления консоли.

Выверните сначала два больших шурупа, затем два шурупа поменьше, которые крепят железную конструкцию.

Вытащите из-под консоли электронный блок управления.

Для доступа к радиатору отопления домкратом приподнимите левую сторону «торпедо».

На случай выливания тосола под шланги подложите клеёнку, а на неё тряпки.

Открутите хомуты со шлангов, соединяющих радиатор с системой охлаждения двигателя. Снимите резиновые трубки с патрубков теплообменника. Слейте охлаждающую жидкость из радиатора в подготовленную ёмкость.

Извлеките радиатор отопителя из гнезда. Установите новый радиатор, выполнив все операции в обратном порядке.

Для того чтобы в системе охлаждения не образовалась воздушная пробка, следует снять шланг с дроссельного узла, предварительно ослабив хомут. Тосол заливайте в расширительный бачок тонкой струйкой

Одновременно следите за концом отсоединённого шланга — как только из него потечёт жидкость, поставьте его на место и закрутите хомут.

Видео: замена радиатора печки ВАЗ 2114

https://youtube.com/watch?v=JYC8ijuYJdg

В процессе эксплуатации автомобиля встречаются ситуации, которые любой автолюбитель может разрешить самостоятельно. Замена радиатора печки относится именно к такому типу операций. Как видно из статьи, сделать это своими руками довольно просто. Главное, чтобы после снятия и установки радиатора у вас не оставалось лишних деталей, а все саморезы и хомуты были плотно затянуты. Удачи на дорогах!

Снятие старого и установка нового радиатора

Перед тем как заменить протекающий радиатор печки, надо подготовить весь необходимый инструмент, а именно:

• ножовочное полотно по металлу;
• набор торцевых и рожковых ключей;
• плоскогубцы, отвертка;
• обрезанная пластиковая канистра или таз для антифриза.

Первый и главный вопрос: как снять печку на Калине, чтобы не разбирать всю приборную панель? Для начала необходимо опорожнить систему охлаждения, слив жидкость в приготовленную емкость. Затем отсоединяется и снимается воздушный фильтр вместе с патрубком, а также убирается аккумуляторная батарея.

Так открывается доступ к патрубкам, идущим к отопителю салона. Их надо снять со штуцеров печки, спустив остатки антифриза в таз.

Рядом со штуцерами можно обнаружить гайку, которая крепит защитную пластину, находящуюся внутри салона. Ее тоже надо открутить, с тем чтобы позже пластина свободно двигалась и не мешала демонтажу печки. После чего нужно переместиться в салон и демонтировать следующие детали:

1. Педаль акселератора. Держится на 3 болтах, предварительно надо отсоединить трос и отогнуть пластину.
2. Боковую декоративную панель.
3. Пластиковую боковую крышку печки.
4. Педаль тормоза. Целиком ее снимать не нужно, только вынуть металлический шток, чтобы педаль поднималась.

Поскольку штуцеры печки торчат в моторном отсеке, а ее рамка не позволяет выдвинуть радиатор в нужную сторону, то для свободы действий надо сбоку вырезать часть пластика.

Для этого используется ножовочное полотно, чтобы вырез был аккуратным. После чего печка немного подается назад и в сторону водительской двери, вынимаясь из гнезда. Таким же путем устанавливается новый отопитель, а проем заклеивается пластиком, что был вырезан ранее. Остальная сборка производится в обратном порядке.

Когда радиатор снят, есть возможность поменять моторедуктор заслонки отопителя в случае некорректной работы. Редуктор и датчик положения заслонки изготовлены как один блок, прикрепленный на 3 винта. Их надо открутить, отсоединить моторедуктор и поставить новый. Также при снятом радиаторе спокойно выполняется замена крана печки, буде такая необходимость появится.

Замена двигателя печки

Прежде всего приобретаем новый движок. Стоимость моторчика варьируется в ценовом диапазоне от 1500 до 2500 рублей. Большинство владельцев Лады Калина отдают предпочтение продукции . Однако, это субъективное мнение и выбор, конечно же, за вами.

Довольно часто встречаются продавцы, которые хотят заработать на доверии и простодушии людей. Они рассказывают покупателям о том, что якобы электродвигатель для Калины с кондиционером стоит значительно дороже, чем для обычной. При этом разница может достигать 1000 рублей! Если вдруг в магазине вам попадётся такой «продавец-специалист», верить ему не стоит. Моторчик на Ладе Калине с кондиционером такой же, как и у обычной. Соответственно и разницы в цене быть не может.

Замена моторчика должна проводиться в хорошо освещённом месте. Все детали аккуратно складываются в той последовательности, в которой они снимались с машины. Такая несложная мера позволит быстро установить все узлы и агрегаты на место после замены мотора печки.

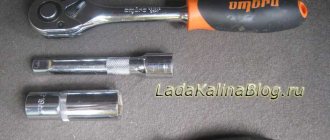

Для работы потребуется:

• набор плоских и крестовых отвёрток;
• комплект головок;
• набор ключей.
• лампа;
• плоскогубцы.

Последовательность действий:

• демонтируем водительское сидение (освобождаем пространство для работы);
• снимаем бардачок;
• убираем боковую накладку стойки салона;
• откручиваем крепёжные болты и отводим панель приборов в сторону, фиксируем её;
• снизу огибаем фиксатор колодки и отсоединяем штекер питания от электродвигателя печки;
• извлекаем двигатель и меняем его на новый (При установке нового агрегата нужно зафиксировать клеем ось крыльчатки, чтобы она случайно не выпала).

Как правило, для того чтобы извлечь моторчик, приходится вырывать несколько кусков утеплителя. Вся работа занимает около 3 часов.
