Меняем помпу на «Ладе Калина»: диагностика, замена, рекомендации

Автомобили отечественного производства всегда пользуются неизменным спросом в России. С одной стороны, это доступные средства передвижения, с другой — неприхотливость в обслуживании позволяет проводить ремонт своими силами. Одной из самых серьёзных поломок «Лады Калины» можно считать дефекты помпы. Действительно, если помпа вышла из строя, эксплуатировать машину нельзя — велика вероятность заклинивания мотора. Поэтому владельцы «Калины» должны уделять особое внимание работоспособности помпы и системе охлаждения двигателя в целом.

Для чего нужна помпа в автомобиле

Помпа (или водяной насос) на «Ладе Калине» — это устройство, которое обеспечивает циркуляцию охлаждающей жидкости. Помпа включается в работу вместе с силовым агрегатом, то есть после момента зажигания начинает работать и насос.

Циркуляция тосола/антифриза в системе обеспечивается засчёт вращения вала насоса, на котором находится крыльчатка. Лопасти крыльчатки создают необходимое давление жидкости, благодаря чему охлаждение мотора производится в бесперебойном режиме. Однако при каких-либо дефектах помпы тосол перестаёт подаваться к блокам цилиндров, поэтому мотор можно «закипеть» и выйти из строя. Поэтому для качественного и своевременного охлаждения двигателя необходимо следить за состоянием помпы.

Помпа оригинального исполнения, которая устанавливается на «Лада Калина»

Характеристика устройства, симптомы поломки

Вот так выглядит насос для Калины

Помпа работает вместе с двигателем. Она обеспечивает бесперебойную работу систем подачи топлива и охлаждения. Первая осуществляет перегон горючего из бака в мотор, вторая — принудительную перекачку антифриза или тосола.

Водяная помпа-крыльчатка, размещенная на валу, прикрыта корпусом. Вал имеет с обоих концов шарикоподшипники, вращается за счет крутящегося момента, посредством ремня, прикрепленного к двигателю.

Симптомы поломки водного насоса:

  • на красном участке тахометра указывается температура перегрева мотора автомобиля, это подтверждают показания прибора;
  • в салоне машины Калина чувствуется стойкий запах от испарения тосола;
  • звук, похожий на свист, слышится довольно отчетливо — необходимы ремонт или замена насоса;
  • под автомобилем можно обнаружить капли жидкости (для выявления проблемы оставьте на ночь лист белой бумаги под машиной).

Для восстановления функционирования насоса нужны опыт и специальные инструменты. Желательно доверить работу специалистам на СТО, при этом заменить помпу новой.

Как определить неисправность помпы на «Калине»

Первым признаком, что водяной насос на автомобиле начал работать некорректно, можно считать посторонние шумы в подкапотной части во время движения.

На автомобилях «Лада Калина» устанавливаются водяные насосы со строго фиксированным сроком службы — 60 тысяч километров пробега или 48 месяцев эксплуатации (что наступит раньше). Поэтому при приближении этого срока рекомендуется менять помпу, даже если признаков неисправностей пока нет.

Однако в некоторых случаях помпа может выйти из строя раньше заявленного срока. Проверить работоспособность водяного насоса можно простейшим способом:

  1. Прогреть мотор до оптимальной температуры. После прогрева рукой в перчатке пережать верхний патрубок, который идёт от радиатора.
  2. Если помпа исправна, то вы сразу же почувствуете давление жидкости в патрубке. Соответственно, насос работает, так как охлаждающая жидкость циркулирует по системе.
  3. В том случае, если давление ощущается, но слабое, или его вовсе нет, необходимо будет перейти к детальному осмотру помпы.
  4. Придётся снять кожух привода ГРМ и визуально оценить внешнее состояние насоса.
  5. Если в месте посадки наблюдается течь тосола, значит, вышел из строя сальник (уплотнитель).
  6. В том случае, если во время езды слышится рёв, можно сделать вывод, что выработался подшипник вала помпы. Можно покачать рукой приводную часть шестерни насоса. Если наблюдается люфт, помпа не будет корректно работать.


Потеря герметичности насоса приводит к тому, что нарушается циркуляция жидкости в системе

Таким образом, можно выявить неисправности помпы, не снимая её с автомобиля. Процедура достаточно проста и доступна даже начинающему водителю.

Процедура смазки насоса

Говоря о смазке помпы, водители имеют ввиду смазку подшипников водяного насоса. На валу установлены сразу два подшипника, которым для корректной работы требуется небольшое количество смазки. Опытные водители смазывают помпу, не снимая её с машины:

  1. Снять газораспределительный кожух.
  2. Очистить место посадки помпы и сам корпус насоса от отложений, пыли и грязи.
  3. Нанести пальцем Литол-24 или ВНИИНП-207 на стыки корпуса.

Качественнее процедура смазки будет осуществлена во время ремонта помпы, когда меняются вышедшие из строя детали. Однако и такой порядок работ тоже может обеспечивать нормальное количество смазки в подшипниках:

В принципе можно, только не удобно сальник снимать. Снять сальник и теплым литолом смазать обойму, она там закрывает шарики но в ней есть прорези, так что на шарики все равно попадет, хотя там может и смазка есть

А Н

https://www.lkforum.ru/showthread.php?t=49205

Штатная деталь – артикул, цена

АвтоВАЗ устанавливал детали с каталожным наименованием «Помпа. Насос водяной» для Лада Приора 16 клапанов и номером 2109-01307013-00. Цена, около 2 000 рублей.

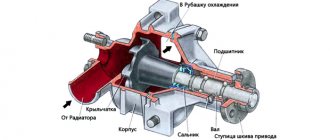

Принцип действия устройства

Устройство помпы довольно просто. Она состоит из следующих частей:

  • Корпус;
  • Подшипник;
  • Крыльчатка;
  • Сальник;
  • Вал;
  • Картонная прокладка;
  • Ступица шкива привода;
  • Шкив.

На шкив устройства плавно ложится ремень ГРМ, который цепляется за зубчики. Когда мотор запускается, распределительный вал трогается с места, а затем ремень начинает свое движение. Шкив медленно проворачивается, заставляя вал сдвинуться с места. Вал, раскручиваясь, через ряд подшипников и сальников передает кручение крыльчатке.

Крыльчатка установлена между двумя трубками: входной поток поступает от радиатора, а выходной уходит в рубашку охлаждения.

Сама деталь представляет собой плоскую окружность с нанесенными дугообразными «лепестками», которые забирают жидкость и выбрасывают ее в сторону рубашки охлаждения. Так, проворачиваясь, раз за разом они разгоняют поток антифриза внутри контура.

Замена помпы на «Ладе Калине» (8 клапанов)

На 8-клапанной «Калине» поменять водяной насос можно и самостоятельно. Однако если у автовладельца нет минимального опыта обслуживания машины, может возникнуть множество вопросов. Например, какую помпу купить, как правильно подобрать инструмент и стоит ли сливать тосол из системы полностью?

Какую помпу выбрать

Когда приходит время менять водяной насос, автовладельцы начинают искать по автомагазинам достойную замену. Но какой насос выбрать, чтобы он служил максимально долго и не доставлял собственнику проблем?

Важно выбирать заводские оригинальные изделия. Это сразу видно по упаковке — немятая коробка, гарантийный талон, указана дата изготовления и ресурс службы. Оригинальные помпы обязательно упаковываются в защитную плёнку, имеют голографические наклейки.

В отличие от прослужит недолго — спустя 10 тысяч километров пробега нужно будет снова менять насос.

На АВТОВАЗе конструкторы устанавливают на «Калину» водяной насос ТЗА. Он имеет длительный срок службы, часто водители меняют помпу только по прошествии 100 тысяч километров пробега. В качестве альтернативы можно установить более дорогостоящие насосы немецкого производства Bosch — они тоже славятся своим качеством и долговечностью.

Где расположен водяной насос на «Калине»

В силу того, что помпа приводится в действие ремнём ГРМ, она входит в состав газораспределительного механизма. То есть искать водяной насос на «Ладе Калине» нужно с боковой стороны самого мотора. Визуально до снятия ремня можно увидеть только шкив помпы, который участвует в системе газораспределения.


Помпа на ВАЗе располагается в устройстве ГРМ

Подготовка инструментов

Рекомендуется приготовить стандартный набор инструментов для снятия болтов и откручивания гаек. Также понадобится шестигранный ключ на 6. Чтобы слив тосола прошёл без загрязнений и неудобств, лучше сразу найти ёмкость для слива и ветошь, чтобы промокнуть капли, упавшие на элементы мотора. Для надёжности установки помпы можно использовать герметик с хорошими теплопроводными свойствами.

Сколько охлаждающей жидкости слить/залить при замене помпы

В любом случае перед демонтажом старой помпы нужно будет сливать тосол из системы. Это необходимо для того, чтобы снизить давление в шлангах и не пострадать во время внезапных выбросов жидкости.

Если водяной насос давно не менялся, то целесообразно сразу слить весь объём тосола из системы и заменить его на новый. Если же автовладелец недавно заливал новую охлаждающую жидкость, то смысла в полном сливе нет: достаточно просто отсоединить шланги от расширительного бачка и дождаться, пока тосол выйдет.


Чтобы было легче залить большой объём охлаждающей жидкости, водители обычно пользуются воронками

Порядок работы

Прежде всего нужно будет установить машину на ровной поверхности. Можно загнать «Калину» на смотровую яму, можно просто поднять переднюю правую часть на домкрат. Рекомендуется убедиться в надёжности фиксации автомобиля, лучше подложить под балку кузова дополнительные упоры.


В процессе демонтажа насоса потребуется снимать приводные ремни ГРМ

Работа по замене помпы на «Ладе Калине» выполняется по следующей инструкции:

  1. Снять брызговик двигателя.
  2. От аккумуляторной батареи отсоединить клемму на минус.
  3. Открутить пробку с расширительного бачка и сразу же снять заглушку, расположенную на блоке цилиндров. Дождаться, пока охлаждающая жидкость вытечет.
  4. Если сливается весь тосол, то выкрутить пробку из радиатора и подставить под место слива ёмкость.
  5. После того как тосол будет слит, закрутить все заглушки обратно.
  6. Снять защитный кожух с ГРМ.
  7. Ослабить ремень, немного подкрутив ролик ГРМ.
  8. Снять ремень привода.
  9. Открутить четыре болта, которыми крепится шкив помпы к блоку цилиндров.
  10. Удалив шкив, открутить последние винты крепления помпы.
  11. Вытащить водяной насос из гнезда вместе с прокладкой.
  12. Очистить место посадки от налипаний грязи и потёков тосола.
  13. Нанести на края отверстия термостойкий герметик, установить на него новую прокладку.
  14. На прокладку насадить новую помпу и далее действовать в обратном снятию порядке.

Видео: как произвести замену помпы своими руками

При работе с роликами и шкивами ГРМ рекомендуется сразу же зафиксировать рабочее положение, так как процесс установки может быть очень затянут из-за длительности выставления всех меток.

Что понадобится для работы

Чтобы осуществить замену насоса на своем ВАЗ-2109, необходимо подготовить некоторые инструменты и материалы. В частности, потребуются:

  • головки и ключи (торцевые и накидные) на 17 миллиметров и 10;
  • вороток;
  • широкая отвертка с плоским наконечником;
  • острый нож;
  • обтирочные концы;
  • емкость объемом до 10 литров для жидкости;
  • силиконовый нейтральный герметик;
  • домкрат и дополнительный упор для машины;
  • новая помпа с прокладкой.

Замену насоса карбюраторного ВАЗ-2109 следует проводить на ровной площадке. Летом не возбраняется работать на открытом воздухе, зимой же лучше использовать теплый гараж.

Как подключить дополнительную помпу на «Ладе Калине»

На большинстве современных автомобилей устанавливается сразу два водяных насоса. Это обеспечивает максимально качественное охлаждение мотора в любых условиях эксплуатации. На «Ладе Калине» также можно установить вторую (дополнительную) помпу, причём работа эта занимает немного времени и сил. Самое сложное — это добраться до места фиксации помпы, так как придётся разобрать множество подкапотных деталей.

Дополнительная помпа нужна не только для качественного охлаждения двигателя. В основном российские автовладельцы устанавливают второй насос для улучшения работы печки в салоне в зимний период — машина быстрее прогревается.

Для того чтобы установить вторую помпу на «Калину», потребуются:

  • новая помпа;
  • шланги разной длины;
  • крепёж (в зависимости от того, куда именно будет проще и удобнее прикрутить помпу);
  • герметик.

Суть работы заключается в том, чтобы организовать малый круг циркуляции охлаждающей жидкости по системе.

Выполнение работы своими руками

Первым делом потребуется собрать сам узел из тех материалов, которые имеются под рукой. Помпа соединяется с двумя шлангами (короткий будет обеспечивать отвод жидкости, а длинный — подачу). Шланги крепятся к двум концам насоса хомутами. Далее придерживаться следующего порядка действий:

  1. Потребуется слить охлаждающую жидкость. Можно просто опустошить ёмкость расширительного бачка, не сливая весь объём тосола.
  2. Возле днища автомобиля найти два шланга (один ведёт тосол к печке, а другой отводит от неё). Отсоединить шланг отвода и вместо него присоединить собранную конструкцию с дополнительной помпой.
  3. После этого прикрепить помпу к картеру коробки переключения передач. В зависимости от наличия крепежа можно посадить устройство на кронштейны или зафиксировать помпу металлическими хомутами.


В данном случае шланги соединены хомутами, а сама помпа посажена на металлический кронштейн

В завершении работы нужно будет закупорить все шланги и заглушки и залить новый тосол.

Видео: вторая помпа — подготовка и установка

Таким образом, на автомобилях «Лада Калина» владелец может самостоятельно поменять водяной насос, не прибегая к помощи специалистов СТО. Это сбережёт финансы и к тому же позволит самостоятельно контролировать работу помпы с учётом тех знаний о состоянии системы машины, которые были получены в процессе работы.

  • Автор: ratico19
  • Распечатать

Оцените статью:

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

(14 голосов, среднее: 3.5 из 5)
Поделитесь с друзьями!

Выводы

Для того, чтобы убедиться самостоятельно в износе старой помпы и отличии её от новой, просто возьмите старый и новый элемент и прокрутите крыльчатку на них по очереди.

Сравнение работы старой и новой помпы. Проверка на люфт и на лёгкость вращения.

Вы наглядно на своём примере убедитесь в том, что на старом элементе её вращение будет происходить с натягом, когда на новой не потребуется прилагать излишних усилий.
