Ремонт механизма переключения передач КПП (кулиса) Нива Шевроле — Niva Chevrolet (ВАЗ 2123, Шеви)

Сегодня мы расскажем, как производится регулировка и замена кулисы на Ниве Шевроле.
Кулиса КПП – это деталь многорычажного узла, выступающего связующим звеном рычага коробки и штока. Заметим, что в Ниве Шевроле такой элемент, как кулиса, находится внизу кузова автомобиля около карданчика. Данная составляющая подвержена появлению на нем влаги и загрязнению, а это через некоторое время ухудшает качество смазки крутящихся деталей. Следовательно, компоненты изнашиваются, провоцируя различные проблемы.

По отношению к другим составляющим трансмиссии, кулиса, она же тяга привода управления КПП, считается относительно простым устройством по структуре. Однако для корректной деятельности состоянию кулисы стоит уделять должное внимание. То есть важно в свое время заниматься ремонтом или же регулировкой тяги на Ниве Шевроле. Любой автовладелец желает, чтобы в ходе движения не происходило никаких форс-мажоров, а потому за состоянием кулисы необходимо наблюдать.

На большинстве транспортных средств кулиса выглядит как довольно прочное устройство, которое вполне способно эксплуатироваться без замены около сотни километров пробега. Вместе с тем и от повреждений данного узла водители не застрахованы. Каким же образом выявить надобность ремонта кулисы на вашей Шевроле Ниве? Определить это удастся по таким причинам:

• существенно повысился зазор рычага КПП;
• возникли проблемы касательно переключения передач (рычаг может плавать);
• не происходит включение задней передачи;
• регулировка кулисы стала невозможной.

Если передачи срабатывают туго или вообще срабатывает не та, есть смысл совершить регулировку механизма. Естественно, подобный факт актуален исключительно тогда, когда зрительно положение привода оценивается как рабочее. Когда же детали соединения шарниров устройства работают со значительным люфтом, тогда целесообразно компонент на Ниве Шевроле заменить.

Изучая внедорожник Шевроле, который известен нам как родственник ВАЗа, многие не понимают, что же такое кулиса и где ее искать. Кстати, в Шевроле подобных устройств 2. Одна кулиса призвана переключать передачи, в то время как другая переключает режимы раздатки.

Заметим, что кулиса, оборудованная на внедорожнике Шевроле Нива, обладает мощным ресурсом работы. Однако данный запас напрямую зависит от стиля управления машиной.

Следовательно, порой автовладельцы замечают в работе коробки переключения передач сбои, проявляющиеся в следующем:

• в ходе включения 1-й передачи идет самопроизвольное перескакивание на заднюю;
• во время включения исчезает 5-я скорость;
• срабатывание задней передачи вместо выбора передних 5 передач.

Как снять и заменить?

Для замены кулисы Шевроле Нива потребуется:

1. Набор головок ½.
2. Ключи накидные, рожковые или трещоточные на «10», «13», «17», «19»
3. Набор отверток

Извлекается кулиса на внедорожнике Нива Шевроле в следующей очередности:

1. Обязательно отключаем минусовую клемму АКБ под капотом.
2. Установить рычаг КПП в среднее положение.



3. В салоне демонтируется облицовка консоли панели приборов. Откручиваем все крепежные болты пластиковых панелей, снимаем пепельницу, вещевой ящик с подстаканниками, а затем вынимаем вверх всю облицовку туннеля пола.

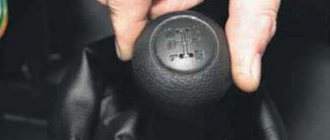

4. Демонтируем накладки рычага КПП и раздатки с помощью отвертки.



5. Откручиваем передний карданный вал от РК. Привязываем снятую часть в удобное место на кузове.



6. Откручиваем и демонтируем промежуточный вал. Для этого Вам потребуются ключи на «13», «19».



7. Для более удобного выполнения работ снимаем ключем на «13» две гайки крепления поперечины задней подвески КПП к днищу кузова. Она немного опуститься вниз, тем самым увеличит пространство для демонтажа требуемого узла.



8. Отворачиваем головкой на «17» с удлинителем гайку крепления привода включения передач от задней опоры привода. Также вместе с гайкой необходимо извлечь распирающую втулку и 2 опорных шайбы.



9. Накидным трещоточным ключом на «13» ослабляем стяжной хомут приводной тяги.



10. Головкой на «13» с удлинителем откручиваем три крепежных гайки крепления кронштейна привода управления переключения передач к задней крышке коробки.



11. Вынимаем узел кулисы вместе с рычагом и кронштейном.



12. Снимаем механизм выбора скоростей с помощью ключа на «10» откручиваем 3 гайки крепления корпуса.



    Читайте также:  Замена крана печки на ваз 2107 своими руками у себя в гараже
13. Извлекаем весь механизм сборе.



Установка привода после ремонта или замены производится в обратной последовательности.

Совет! Не стоит производить самостоятельную доработку (переварку, смещение, удлинение или укорачивание) заводской конструкции.

А еще интересно: Чем измерить давление в шинах — тест 16 манометров — журнал За рулем

В качестве замены узла лучше приобрести стандартную кулису, которой оснащаются на заводе базовые модели данных ТС. После установки рекомендуется дополнительно обработать все подвижные соединения современной пластичной смазкой Mobilgrease ХHP™ 220 или обычным Литол-24.

Смотрите также

Комментарии 21

Как я понял, изучив интернет и попытавшись сам отрегулировать кулису, весь смысл регулировки сводится к тому чтобы: Во-первых, в нейтральном положении рычаг своим блокировочным упором не уперся (а тем более не спрятался) в накладку блокировки заднего хода. В этом случае будет включаться только 1-я и 2-я передачи (и то не обязательно). Во-вторых, нейтральное положение рычага должно быть таким, при котором при включении 1-й передачи рычаг не упирается в левую переднюю сторону кольцевого фланца корпуса (красная стрелка). При включении 2-й – в левую заднюю (зеленая стрелка), а при 5-й – в правую переднюю (синяя стрелка). И всё. Если рычаг ни во что не упирается, привод КПП будет работать. Из этого вытекает следующий вывод. Если при включении передач слышен хруст, или передачи выскакивают, то регулировкой ничего не поправишь, так как неисправность в самой коробке передач (скорее всего синхронизаторы).

В инструкции к шниве образно сказано: 1 ослабить хомут тяги, 2 перемещая в продольном направлении тягу, добиться четкого включения всех передач и 3 затянуть хомут тяги. Никаких четких миллиметров, как видим, нет. Все по принципу «научного тыка». На других сайтах можно встретить что угодно: установить рычаг чуть левее упора заднего хода, включить первую передачу и повернуть какой-то загадочный фиксатор влево. В другом месте наоборот включить задний ход и повернуть этот фиксатор вправо. В одном месте правда есть схема механизма, в которой даны зазоры между упором заднего хода и рычагом переключения передач. На первый взгляд все логично. Но судя по отзывам, мастерам приходится неоднократно прыгать под машину и в кабину чтобы найти такой зазор, который обеспечивает четкое переключение передач.

qdesn1k Просто при переключение с 2-3 передачу, стразу не втыкаетсья, хруст стоит, жду когда обороты спадут(1-2) до 2х тыш либо рычаг немного провей делаешь она встает. а с первой бывает когда катишься пытаешься вставить тоже будет хруст стоять как на зиле пока не оставновишься полностью тогда только встанет… Я понимаю, что прошло уже 4 года, но хотелось бы знать, как автор вышел из положения. Дело в том, что у моей шнивы такие же симптомы. Регулировал много, а толку нет

У меня в книжке по ремонту шнивы была картинка с размерами и зазорами. Выставил по нет.

можно выложить схемку в сообщество)

да и пыльник сними из салона и гайку отверни снизу (держит кулису ) гайка на 17 и на резиновой подушке будет легче подлезть к хомуту кулисы и регулируй а без пыльника будет легче так как видишь положение куливы и передач но эт надо центральную консоль снять и из салона отрегулируешь

Купить автозапчасти пыльник на рычаг ручника нива шевроле для иномарок — автопитер

От выбранного города зависят цены и сроки доставки.

Москва Корзина

По запросу “пыльник на рычаг ручника нива шевроле”найдено44позиции Рычаг ст/оч. ВАЗ 2123 Chevrolet Niva Автоприбор

Пыльник рычага КПП для ВАЗ-2123 «Шевроле Нива» (наружный) (производитель Балаково Резино Техника)

Пыльник рычага КПП 2123 (внутренний) (03441)

Пыльник РЦС В-2123 «Нива Шевроле»

Пыльник рычага ручника для УАЗ-452 «Буханка»

Пыльник кулисы КПП для ВАЗ-2123 «Шевроле Нива» (производитель Балаково Резино Техника)

Пыльник тяги выбора передач для ВАЗ-2123 «Шевроле Нива»

выключатель (концевик) 2123-3710230 рычага ручника Нива-Шевролет (79.3710)

Рычаг подвески 2123 Chevrolet Niva верхний левый АвтоВАЗ

Маятниковый рычаг 21213, 2123 Chevrolet Niva в сборе АвтоВАЗ

Пыльник РЦС ВАЗ 2123 Нива Шевроле 2123-1602518

Пыльник соединения раздатки для ВАЗ-2123 «Шевроле Нива» (шруса)

2123-1703200Р Пыльник рычага КПП 2123 (на шарнир тяги) «БРТ»

Рычаг подвески 2123 Chevrolet Niva верхний правый АвтоВАЗ

Рычаг подвески 2123 Chevrolet Niva нижний левый АвтоВАЗ

Рычаг ручника ВАЗ 2101-07, Нива-2121-13 (в сб.) 2103-3508012 ВИС

Пыльник рычага раздатки 2121/1111/2110/2170

пыльник рычага КПП 2123-1703101 Нива-Шевролет ***

2123-1703225Р Пыльник рычага КПП /2123/

Пыльник рычага раздатки для ВАЗ-2123 «Шевроле Нива» (верхний)

2123-1703101Р Пыльник рычага КПП 2123 наружный «БРТ»

Маятниковый рычаг 21213, 2123 Chevrolet Niva в сборе на подшипниках ИНТЕР-АВТО

Рычаг подвески 2123 Chevrolet Niva нижний правый АвтоВАЗ

Рычаг нижний для ВАЗ-2123 Шевроле Нива (Chevrolet Niva) АвтоВАЗ правый

Рычаг нижний для ВАЗ-2123 Шевроле Нива (Chevrolet Niva) АвтоВАЗ левый

Задний мост

Задний мост Шевроле Нива собран по классической схеме. В его основу легла конструкция гипоидной главной передачи с дифференциалом. Привод распределяется между двумя полуосями, которые передают момент силы непосредственно на ступицы колес.

Неисправности

Наиболее частые причины неисправности:

• увеличился люфт и вибрация рычага КПП;
• вылетает 5 скорость или включается задняя передача;
• затруднено включение заднего хода;
• нечеткое долговременное включение скоростей.

А еще интересно: АвтоВАЗ будет производить три поколения Нивы одновременно — читайте в разделе Новости в Журнале Авто.ру

Справка! Вибрация рычага КПП самая распространенная проблема, которая возникает у многих ТС при работающем ДВС в диапазоне 2500 — 3500 оборотах в минуту.

В каком случае выполняется замена?

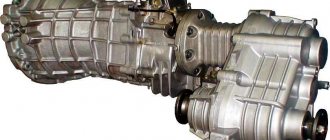

Коробка передач проще двигателя, но и ей иногда требуется замена. Нередко износ и повреждения вынуждают автовладельца покупать дорогостоящие запчасти. В конечном итоге, складывается сумма, равноценная б/у коробке в хорошем состоянии. В этом случае лучше менять. Таким образом, б/у коробка будет лучшим вариантом.

Кроме того, замена может потребоваться после сильных ударов и разрушений, как корпуса КПП, так и внутренних механизмов, которые «утащили» за собой детали креплений к корпусу. Цена новой коробки Нивы не большая. Таким образом, ремонт обойдется автовладельцу дешевле, чем у многих аналогов.

Регулировка узла включения передач своими руками

Для правильной регулировки механизма выбора передач Вам понадобится ключ «на 13»

Последовательность действий:

1. Заводим двигатель, включаем 1-ую передачу. Как только машина начала трогаться производим остановку, глушим мотор. При этом первую скорость КПП оставляем в положение ВКЛ. Ставим авто на ручник и противооткаты.
2. Ослабляем под кузовом стяжной болт хомута крепления соединяющей тяги КПП. Для удобства работы можно использовать подъемник, эстакада, яма или домкраты.
3. Расположенный в салоне пластиковый фиксатор тяги перемещаем до упора в крайнее левое положение.
4. Затем обратно фиксируем ослабленный болт крепежного хомута.

Также можно попробовать еще один из способов для устранения дребезжания и люфта в рукоятке КПП: с использованием ключа на “13” необходимо затянуть крепежную гайку рычага до устранения осевого люфта.

Важно! Допустимые зазоры приводного узла должны соответствовать следующим значениям в миллиметрах: Д = 1,5±0,5; Е = 1±0,5.

Гайку рычага необходимо затягивать с моментом 24,5 Н·м (2,5 кгс·м).

Если после выполненной регулировки остались всё те же сложности с включением передач и вибрацией, это означает, что данный узел изношен сверх допустимой нормы и требуется его замена.

Ремонт неисправностей и регулировка рулевого редуктора ВАЗ-2123

Прокачка и регулировка сцепления Шевроле Нива: пошаговая инструкция

Как отремонтировать раздаточную коробку Шевроле Нива своими руками: подробная инструкция по разборке

Строение

Лада Гранта hatchback Бортжурнал Неудачная замена пыльника шруса

Важно! Если вы решили самостоятельно заменить ШРУС полностью или поменять его отдельные детали, нужно разобраться в его конструкции, и только после этого производить демонтаж и последующую замену

Замена ШРУСа дорогостоящая процедура, которая в сервисном центре существенно отразится на толщине кошелька автовладельца. Деталь выполнена из сверхпрочных материалов, устойчивых к механическому воздействию и агрессивной среде. Соответственно, данные материалы как и сама деталь, достаточно дорогие. Он рассчитан на долговечную эксплуатацию, но далеко не всегда дорожные условия и манера езды самих водителей позволяет эксплуатировать все части ходовой на протяжении многих лет без малейших поломок.

А цена замены ШРУСа будет оставлять примерно половину стоимости механизма. Именно поэтому многие стараются заменить его самостоятельно, дабы сэкономить на ремонте часть средств. Но не все рождаются автомеханиками, потому простой обыватель для начала должен узнать, из каких деталей состоит механизм. Вот их список:

• сепаратор;
• шарики;
• кулак;
• корпус;
• внешний и внутренний пыльники.

Пыльники выполняют сразу две функции, они защищают шарнир от попадания пыли и грязи. Ведь по сути ШРУС – это внешняя деталь, которая расположена на днище автомобиля. А значит – все мелкие частицы при езде попадают на шарниры точно так же, как на остальные части ходовой.

На каждом приводе колеса расположено по два механизма, которые имеют практически одно строение, только немного отличаются формой и размерами. Как правило, левый и правый ШРУСы взаимозаменяемые на большинстве моделей авто. Если вы сомневаетесь – лучше подъехать в автосервис и спросить, можно ли для правого привода на такую-то модель ВАЗА купить левые шарниры для установки на правый привод, ну, или наоборот.

Иногда ремонта требует весь механизм, но чаще – стерся именно наружный, а внутренний, как правило, практически вечный. Но порой, и он может потребовать замены.

Конструкция механизма не такая уж сложная. Сепаратор прокручивает шарики, которые расположены в желобах кулака и внешнего корпуса. Все это закрывают пыльники, защищающие детали от попадания грязи и пыли, а также – от вытекания смазочного материала. При замене самое сложного – это демонтировать сам механизм так, чтоб можно было установить новый целиком или поменять его отдельные детали.

Ремонт механизма переключения передач кпп (кулиса) нива шевроле — niva chevrolet (ваз 2123, шеви)

См. также Разборка и сборка привода механизма выбора передач )

2. Снимите хомут с тяги механизма.

4. Выбейте ось шарнира тяги.

8. Снимите защитный чехол корпуса механизма и пружину.

10. …уплотнительные кольца. При необходимости замените кольца.

12. Отверните три гайки крепления фланца рычага выбора передач.

14. Снимите шайбу направляющей пластины.

Видео

Уязвимость стандартной конструкции

Как правило, в целях улучшения внедорожных характеристик своего автомобиля нивоводы устанавливают колеса размером от 31’’, производят замену двигателя и главной пары. В этом случае, возрастает нагрузка на раздаточную коробку, а если конкретизировать — на ось сателлитов и шестерни дифференциала.

Стандартный дифференциал раздаточной коробки ВАЗ 2121, 2123 и других модификаций Нива имеет две шестерни, установленные на ось сателлитов. Ось, в свою очередь, фиксируется в корпусе при помощи стопорных колец, устанавливаемых с внешней стороны:

Если в стоковом автомобиле эта схема работает, то на подготовленном к бездорожью автомобиле Нива, в условиях экстремальных нагрузок, одной пары сателлитов становится недостаточно, чтобы «переварить» увеличенный крутящий момент, что и приводит к скоропостижной их поломке.

Устройство узла

На более старых моделях данный узел располагается под днищем авто, подвергаясь тем самым повышенному загрязнению, влаги.

В конструкции механизма переключения передач нет сложных соединений, работа осуществляется без особой нагрузки, но нередко владельцы сталкиваются с износом данного узла.

Читать новости о новой Ниве

• Коробка передач ВАЗ-21213 Лада Нива, ВАЗ-21214 Лада 4х4, схема
• Лада 4х4 Нива 2021 цены модели, комплектации, фото, новый кузов, видео
• что выбрать УАЗ или Ниву
• Выбираем масло для двигателя Шевроле Нива
• Тюнинг двигателя: Нива 4х4 — увеличение мощности распространенными методами
• Блок предохранителей нива шевроле с описанием (до 2009 года выпуска)
• САЛЬНИК РАЗДАТОЧНОЙ КОРОБКИ И ХВОСТОВИКА ПЕРЕДНЕГО МОСТА НИВА 2121 21212302052 Автоваз. Продажа оптом и в розницу.
• Горячее цинкование на Ниве используется лишь на нескольких деталях, а капот и крыша вообще не оцинковываются

Проверка работоспособности сцепления

Начнем с рассмотрения понятия сцепления. Итак, это механизм, принцип работы которого основан на силе трения скольжений (фрикционной муфты). Используется он для передачи крутящего момента.

Шевроле Нива обладает замкнутым с центральной диафрагменной пружиной сцеплением, установка которого осуществляется посредством гидравлического привода. Еще устанавливается усиленное сцепление на эту машину, у которой большой диаметр и мощный демпфер. Кроме этого, данный элемент имеет большую толщину диска. Со временем на Шевроле Нива этот механизм выходит из строя, требуя либо регулировки, либо замены. Проверить работоспособность можно такими способами:

1. Включить нейтральную передачу и завести мотор. Далее нужно немного подождать, пока двигатель прогреется и выжать педаль сцепления, включив заднюю передачу. Если передача легко включилась, то это означает, что систем а работает исправно. Другое дело, если слышны скрипы – это свидетельствует о необходимости ремонта.
2. Более простой способ проверки заключается в переключении по очереди передачи и проверке наличия посторонних звуков снизу. Если они есть, то нужно немедленно ехать в сервисный центр.
3. Заметить неисправность механизма можно, когда оно начинает буксовать во время набирания скорости. Это также говорит о том, что пора показать автомобиль мастерам.

По поводу неисправного сцепления не стоит сильно переживать, ведь можно прокачать гидропривод. Если у вас есть хотя бы малейшие знания механики и желание самостоятельно настроить работу механизма, то вам вовсе не нужно ехать в СТО. Прокачка гидропривода делается так:

• сначала надевается шланг на клапан цилиндра, а другая сторона погружается в тормозную жидкость;
• далее надо нажать на педаль сцепления и немного удержать. Повторить эту манипуляцию следует ровно 5 раз;
• после необходимо открыть клапан и выпустить давление. Данную операцию нужно выполнять до тех пор, пока не выльется жидкость.
