Необслуживаемые ступицы с Iveco, инструкция по регулировке затяжки подшипников ступицы и замена ступичного подшипника полуоси РЗМ для Шевроле Нива (ВАЗ 2123)

Как определить исправность подшипника колеса на Lada 4×4?

Прежде, чем менять подшипник, нужно убедиться в его неисправности. Один из симптомов — это гул при езде по трассе, меняющийся на поворотах. Но ступичные на Ниве могут подвергаться регулировке. Если пробег автомобиля не превышает 20-30 тысяч километров, то ступичный на Ниве Шевроле нужно просто отрегулировать. После нескольких регулировок регулировка недопустима, неисправный подшипник следует заменить.

Как определить его неисправность? Достаточно сделать следующее:

  1. Вывесите колесо.
  2. Возьмитесь за колесо двумя руками и покачайте в вертикальной плоскости. Большой люфт — признак неисправности.
  3. Раскрутите колесо руками. Оно должно вращаться некоторое время без звука. Наличие постороннего шума — признак присутствия проблемы.

Какой подшипник выбрать?

Лучшие ступичные подшипники на Ниву Шевроле и короткую Ниву можно подобрать из списка ниже:

  • FINWHALE — цена 450 рублей;
  • АВТОВАЗ — цена 350 рублей;
  • KOYO — цена 800 рублей;

Также хорошие фирмы — это SKF и SNR.

Не следует путать регулируемые подшипники с двухрядными нового образца. Они разные по ширине, цене и артикулу. Каталожный номер ступичного подшипника на Ниве — 2121310302010. Именно этот номер означает регулируемый подшипник.

«Нива Шевроле»: создание и отзывы

Вообще, автомобиль на смену «Ниве» на «АвтоВАЗе» пытались придумать еще в конце восьмидесятых годов. Было вполне логично, что на славе нового по тем временам внедорожника долго не протянешь, и, чтобы «не потерять лицо», необходима была замена. Но поначалу проект оставался только в бумажном варианте.

В 1998 году был представлен образец ВАЗ-2123, который считался «той самой заменой». Но вплоть до 2002 года массового производства так и не наладили.

В 2002 году лицензия на данную модель, а заодно и бренд «Нива» были проданы концерну General Motors. Техники этой компании внесли около тысячи различных изменений во внешний вид и в «начинку» внедорожника, что позволило отныне новую машину считать независимой и самостоятельной моделью. В сентябре 2002 года был запущен конвейер, с которого стал сходить автомобиль «Нива Шевроле».

В 2009 году дизайн автомобиля претерпел изменения.

По отзывам тех, кто приобрел данную машину, это был все тот же «АвтоВАЗ», и даже попытки вмешаться и добиться изменений к лучшему по части электроники и дизайна не принесли хороших результатов. Но, как отмечается автовладельцами, на качества внедорожные это не повлияло — «Нива» все так же проходима в непроходимых условиях.

Как заменить передние подшипники на Ниве Шевроле?

Для выполнения данной процедуры нужно выполнить следующие процедуры:

  1. Вывесите и снимите переднее колесо автомобиля. Также снимите защитный колпачок ступичной гайки:

2. Раскерните гайку на 27 ступичного подшипника и открутите ее:

3. Чтобы ступица не проворачивалась, можно зафиксировать ее монтажкой:

4. Снимите тормозной суппорт. Для этого нужно вначале извлечь колодки. Затем открутить крепление скобы суппорта и снять ее. Сам суппорт с поршнями можно подвесить на пружине подвески или любом другом элементе. Главное — не повредить шланги:

5. Снимите ступицу с тормозным диском:

6. Демонтируйте шплинт гайки рулевого наконечника:

7. Открутите гайку на 22 крепления рулевого наконечника к поворотному кулаку:

8. Нанося легкие удары по наконечнику и проушине, сбиваем его с поворотного кулака Или используем съемник:

9. Сбиваем шаровые опоры с поворотного кулака. Как это сделать — описано здесь. После этого вынимаем поворотный кулак и снимаем с подшипника наружный сальник:

10. Снимаем упорное кольцо:

11. Вытаскиваем сам подшипник:

12. Устанавливаем под поворотный кулак цилиндрический упор, больший по диаметру, чем подшипник ступицы на Ниве.

13. Выбиваем подшипник выколоткой:

На фото ниже показано, куда упирается выколотка для снятия наружной обоймы ступичного подшипника Lada 4×4:

15. Очистите старое посадочное место от загрязнений и ржавчины. Запрессуйте обойму нового подшипника. В качестве оправки можно использовать обойму старой детали. Для этого можно зажать детали в тисках и постепенно прессовать деталь внутрь поворотного кулака или использовать пресс:

Можно использовать и другую оправку:

16. Запрессованная обойма выглядит следующим образом:

17. Хорошо смажьте обойму литолом:

18. Хорошо смажьте ступичный подшипник порцией литола и уложите на внешнюю обойму:

19. Произведите сборку всех элементов в обратной последовательности: установите поворотный кулак на Ниву, закрепите шаровые, рулевой наконечник и суппорт. Произведите регулировку нового подшипника. Данная процедура выполняется в обязательном порядке!

Конструкция передней ступицы на Нива Шевроле

Ступица на авто является элементом, который соединяет колесо и вал привода. В ней есть два подшипника, которые и снижают силу трения при вращении на валу.

Схема ступицы в сборе.

Особенностью ступицы является то, что в ней можно регулировать зазор люфта.

Такой зазор может со временем эксплуатации и при истирании деталей увеличиваться. В таком случае колёса начинают колебаться на осях, что и является причиной преждевременного износа резины. Чтобы исправить ситуацию, следует своевременно менять подшипники ступиц.

Ступица в сборе на поворотном кулаке

Когда необходимо менять ступичный подшипника

При таком лифтовании будет повышенна нагрузка на ступичные подшипники.

Выделяются две причины, которые могут свидетельствовать о том, что подшипники надо менять. Это:

  1. Повышенный люфт колеса и стуки в районе ступицы.
  2. Скрежет или гул в районе ступицы.

Чтобы более точно определить поломку, следует разобрать механизм и провести его осмотр.

Как диагностировать поломку ступицы

Наверняка каждый водитель хоть раз сталкивался с ситуацией, когда при езде слышен так называемый гул с потрескиванием. Появляться звук может на уровне скорости от 40 км/час и выше. Использование автомобиля с подобным признаком чревато не только опасностью для жизни водителя и пассажиров, а также серьезными последствиями для самого автомобиля. Вероятнее всего, заметить гул в нагруженном авто во время поворотов.

Выяснить, какой подшипник ступицы на износе, довольно просто: если со стороны колеса возникает шум при маневре поворота вправо, следует заменить левый подшипник. Аналогично при возникновении гула во время поворота налево – обратите внимание на правый подшипник.

Существует несколько стадий износа ступичного подшипника:

  • гул во время поворота;
  • гул во время обычной езды на загруженном автомобиле;
  • гул при езде на пустом автомобиле;
  • постоянный гул, нарастающий во время поворотов;
  • сильный гул, сопровождающийся хрустом, скрежетом и нерегулируемыми движениями автомобиля из стороны в сторону.

Период времени между первой и пятой стадией при умеренной езде может составлять до 5 лет. При этом рекомендуется как можно раньше выполнить замену детали, дабы не подвергать автомобиль и жизнь водителя риску.

Что могло послужить причиной поломки подшипника Нива Шевроле:

  • в 70% случаев поломка происходит из-за неподходящей смазки: ее качество, излишек или недостача вполне могут вывести из строя деталь;
  • случается, что различные загрязнения и влажность проникают вглубь подшипника;
  • это является причиной поломки в 18% случаев;
  • также есть вероятность неправильной сборки деталей, что влечет за собой чрезмерную нагрузку, перегревы.

Чем чревата езда на автомобиле с испорченным ступичным подшипником? Существует немалая вероятность заклинивания колеса, что при езде на высокой скорости может закончиться плачевно. Вполне реально потерять управление автомобилем вследствие «ухода» колеса в сторону. Разведение тормозных колодок, также, является возможным последствием.

Признаки неисправности

Износ подшипника проявляется в виде следующих симптомов:

  • Вибрация передних колес, которая может отдаваться в рулевое колесо или ощущаться в салоне.
  • Стук или потрескивания в передней части машины при движении;
  • Нагрев передних колес в районе оси.

При таких проявлениях нужно проверить состояние подшипников ступиц. Для этого следует поддомкратить автомобиль и покачать колесо в разные стороны. Люфт и стук в районе подшипника свидетельствует о необходимости замены и регулировки. Неисправность может проявляться и в виде шума при вращении колеса.

1. Греются ступицы. Важно понимать, что при торможении кинетическая энергия машины преобразуется в тепловую. В результате диски тормозов и ступицы, на которых они закреплены, сильно нагреваются. Нагрев детали во время движения, а не при торможении, говорит об износе данного подшипника или о его неправильной регулировке.

Второй вариант характерен для регулируемых ступиц. Регулировочная гайка должна затягиваться с усилием 2 кгc*м. Если закрутить ее сильнее, конические подшипники будут слишком сильно зажаты.

Их вращение будет затруднено. Длительная эксплуатация машины в таком состоянии ведет к поломке подшипников и заклиниванию колеса.

Это интересно: Как заменить «штаны» на автомобиле ВАЗ 2106 своими силами?

2. Регулировочная гайка откручивается на ходу. Иногда такое случается буквально через 20-50 километров пробега. Явление наблюдается в трех случаях: мастер забыл закернить гайку, возникла несоосность между обоймами подшипников или в сопряжении ШРУСа со ступицей появился люфт.

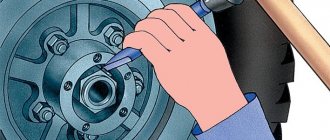

Регулировка зазора в ступицах Нивы

После установки нового подшипника, ступичную гайку следует использовать также новую. Колесо должно быть одето на машину.

Регулировка передних ступичных на Ниве и Шеви Ниве производится следующим образом:

  1. Закрутите ступичную гайку до конца и слегка отпустите.
  2. Проверяем люфт. Если он сохраняется, протягиваем гайку.
  3. Снова проверяем люфт.
  4. Процедура выполняется до тез пор, пока люфт не исчезнет.
  5. Кувалдой пробиваем колесо или проезжаем на Ниве пару метров.
  6. Появляется небольшой люфт. Еще подтягиваем гайку и оставляем еле заметный.
  7. Теперь гайку можно законтрить.

Внимание! Следует прокатиться на машине один день, после чего, снова отрегулировать подшипник.

Вот так выполняется замена и регулировка ступичных подшипниках на Ниве 2121, 21213, 21214, 2123 и Lada 4×4.
