Как убрать катализатор на калине 8 кл

Одним из вопросов, которые интересует начинающих водителей, являются функциональные особенности такой детали, как катализатор. Для чего нужен этот элемент в машине, какие проблемы могут с ним возникнуть и как их решить? Катализатор (каталитический нейтрализатор) – один из элементов выхлопной системы автомобиля, он снижает долю ядовитых веществ в выхлопе.

Газ, который выходит из выхлопной трубы, содержит в себе сотни наименований опасных соединений, в том числе СО2 – углекислый газ, NO, NO2 – соединения азота с кислородом, CH – углеводород, и т. д. Они пагубно влияют на здоровье человека, большая концентрация этих ядов в воздухе может привести к возникновению опасных болезней. Катализатор Лада Калина содержит в себе благородные металлы. С их помощью токсичные элементы распадаются на безопасные для человека вещества.

Время работы катализатора в среднем 100 000 километров, но его поломка может произойти и раньше. Причиной этому могут стать неисправности в работе стартера, некачественный бензин или нарушения целостности детали вследствие езды по неровной дороге.

Зачем нужна замена катализатора на автомобиле Калина с двигателем 8 клапанов: причины и последствия

Использование топливных присадок.
Неудовлетворительное качество горючего.
Несбалансированная топливо-воздушная смесь по причине поломки кислородного датчика.
Механическое повреждение катколлектора.
Неправильная работа зажигания.

По большей части замена катализатора на Калине 8 клапанов делается в результате использования топлива низкого качества. Его медленное горение частично происходит в выхлопной. Детонация бензина разрушает керамическую структуру сот, которые со временем начинают сыпаться и забивать тонкие проходы. Мотор начинает перегреваться и теряет тягу.
Препятствие для свободного прохождения газов способствует увеличению их давления. Когда ДВС глушат, то в любом случае в одном из цилиндров клапанная система газораспределения остается открытой. Лишнее давление, которое должно было вылететь в выхлопную трубу, бросает частицы керамики обратно в камеру сгорания. При следующем запуске пыль смешается с маслом и превратится в абразивную пасту, что может привести к полному выходу из строя ДВС.

Что нужно знать

Прежде, чем выполнить замену неисправного катализатора авто Калина на 8 клапанов, нужно определиться с нормами токсичности у автомобиля – Euro 2 или выше. На вазовских моделях это выяснить несложно – в системе Евро 2 контроллер кислорода установлен до катколлектора. Начиная с третьего поколения экологических норм, диагностический зонд стоит еще и после нейтрализатора. Он сигнализирует об эффективности работы устройства.

Начиная с 2008 года, все машины от ВАЗ отвечают нормам Евро 3 и имеют два контроллера кислорода. Прежде, чем избавиться от нейтрализатора, нужно учесть некоторые детали:

Агрегат выполнен с выпускным коллектором как одно целое.
Всяческие решения, которые сводятся к удалению внутренностей катколлектора, приводят не только к ухудшению акустического комфорта. Мало того, пустой корпус образует участок выхлопа с большим сечением, что приведет к резонансу выхлопной системы. Таким образом, все говорит в пользу использования вставки.
В случае Евро 2 при установке паука необходим удлинитель провода кислородного датчика, а также следует переделать узел соединения резонатор-коллектор.
В случае Евро 3 на место второго контроллера устанавливается обманка или меняется программа в ЭБУ.

Замена катализатора на «паук»

Автомобили Лада Калина как первого, так и второго поколения на заводе комплектуются каталитическим конвертером-нейтрализатором коллекторного типа. Выполнен он в одном корпусе с приемным коллектором. В зависимости от экологического класса машины («Евро-2» или «Евро-3») имеет один или два кислородных датчика. Когда катализатор выходит из строя, возникает потребность в его замене.

Читать также: Какие провода идут на аккумулятор

Если на информационной панели высветилась надпись «Check», первым делом нужно провести компьютерную диагностику электронного блока управления. С ее помощью можно установить, действительно ли проблема заключается в неисправности системы фильтрации автомобиля или имеет место другая поломка. Когда программа подтвердит сбой в работе катализатора, необходимо его поменять – деталь не поддается ремонту. Чаще всего автолюбители отдают предпочтение варианту, предполагающему установку «паук» вместо сломанного катализатора.

Технические особенности вставки для Lada Kalina 8V

Промышленность предлагает тюнинговые вставки двух типов, схема каждого из них зависит от расположения труб. Более того, каждая конструкция предназначена для определенного силового агрегата:

Вставка 4-1 устанавливается на форсированные моторы с диапазоном оборотов от 5 000 до 10 000 об/мин. конструктивно подходит только для 16-клапанных моторов.
Вставка 4-2-1 работает в более широком диапазоне и считается «низовой». Возможно прибавление мощности мотора на величину около 3-5%. Именно эту модель чаще всего ставят на ВАЗ 1118.

Поскольку на этой вазовской машине не получится поставить предварительный пламегаситель , то придется тщательно подойти к вопросу выбора вставки. Процесс установки детали не займет много времени, если выполнить все рекомендации.

Технология смены каталитического нейтрализатора на вставку 4-2-1

Для работы нужно приготовить набор ключей на 13, 17, 19 и 22, также необходима торцовая головка на 13 и отвертка с плоским лезвием. Из деталей следует приобрести два болта с пружинами, графитовое соединительное кольцо, удлинитель для датчика, прокладку коллектора. Поскольку паук с тубами длиннее штатного нейтрализатора, то не помешает приобрести гофру с двойной или тройной оплеткой длиной 200 мм.

Предварительно необходимо снять минусовую клемму с АКБ. Дальнейший процесс демонтажа штатной детали продолжается по схеме:

Снять модуль впуска при помощи торцовой головки на 13, отсоединить жгут проводов форсунок и шланг подачи горючего.
Отвернуть гайки крепления фланцев приемной трубы и катколлектора, после чего снять фланец трубы со шпилек нейтрализатора.
Разъединить разъемы кислородных датчиков и отсоединить от теплоизоляционного щитка жгут проводов.
Отвернуть две гайки, крепящие кронштейн катколлектора и снять прижим.

Для окончательной замены штатного катализатора на Калине 8 клапанов на модифицированный паук осталось сдвинуть фланец со шпилек и вынуть узел вниз. Места посадки прокладки на головке следует очистить. От старого катколлектора отрезают болгаркой фланец и приваривают к участку трубы с гофрой. В отверстие датчика вкручивается обманка или впоследствии выполняется перепрошивка ЭБУ. Эти мероприятия избавят от Check-Engine, а также обойдутся дешевле, чем покупка нового нейтрализатора.

Вставка аккуратно заводится сверху и ставится на шпильки ГБЦ, после чего выполняется процедура сборки всей выхлопной системы. Гофру можно исключить из конструкции, но ее отсутствие заметно скажется на вибрационном климате автомобиля.

Установка «паука» в 16-клапанном авто

Шестнадцатиклапанная Калина оборудована сложной системой питания и газораспределения, поэтому проводимые работы будут более трудоемкими. Последовательность действий такая:

снятие клемм с аккумулятора, слив охлаждающей жидкости;
ослабление хомутов крепления патрубка воздуховода и дроссельного узла к фильтру;
снимается патрубок;
отсоединяется фишка от дроссельного узла и датчика кислорода;
снимается шланг системы картерной вентиляции;
отсоединяется шланг продувки адсорбера;
откручивается кронштейн крепления ресивера;
вывинчиваются гайки и удаляется ресивер;
откручиваются верхние и нижние гайки крепления, снимаются теплоизоляционной щиток и рым;
скручиваются крепления распорки к выпускному коллектору;
снимается теплощиток;
демонтируется впускной коллектор, для чего нужно открутить девять гаек возле головки блока и три у приемной трубы;
монтируется «паук»;
удлиняется провод лямбда-зонда, устанавливается механическая или электронная обманка;
проводится сборка элементов в обратном порядке.

Замена катализатора – достаточно сложный процесс. Невнимательность при работе может привести к поломке системы выхлопа автомобиля и износу двигателя. К ремонту нужно приступать только при наличии всех инструментов и деталей для замены.

Катализатор препятствует загрязнению атмосферу угарным газом и другими ядовитыми веществами. Его срок службы не рассчитан более чем на 100 000 километров пробега автомобиля, поэтому каждый владелец рано или поздно столкнется с необходимостью замены этого элемента. Заменить катализатор можно самостоятельно или обратившись на станцию техобслуживания. Важно помнить, что неумелый ремонт своими руками приведет к усугублению проблемы и дополнительным расходам в будущем.

Резюме

По заверениям некоторых автомобилистов после тюнинга машина становится резвее, отсутствует надрывный рев при приближении оборотов к 5 000. Изменился и звук выхлопа, он стал приятнее. В большинстве случаев отмечается снижение расхода горючего. Весьма ощутима и финансовая составляющая – установка паука 4-2-1 обходится минимум в два раза дешевле.

LADA Kalina выпускается с 2003 года, тогда с конвейера сошли первые экземпляры. До этого неоднократно тестировались прототипы будущих серийных моделей.

Удаление и замена катализатора на Калине 8 клапанов

Замена катализатора на Калине 8 клапанов предусматривает проведение работ, как в моторном отсеке, так и под днищем машины.

Изначально обеспечиваем себе доступ к корпусу выпускного коллектора, отодвигаем в стороны высоковольтные провода, демонтируем пластмассовую крышку, покрывающую мотор в верхней части. Сам коллектор у нас расположен с передней части мотора, если смотреть на него стоя перед автомобилем. При осуществлении демонтажных работ сливать охлаждающую жидкость, нет надобности.
Торцевыми ключами отвинчиваем крепления корпусной части катализатора. С посадочного места не снимаем.
На данном этапе работы в моторном отсеке окончены, необходимо поднимать машину на электрическом подъёмнике для проведения дальнейшего демонтажа.
Нам нужно отвинтить фланцевые соединения на стыке гофротрубы и задней части катализатора.
Аналогичную процедуру провести в области резонатора.
Теперь по частям изымать изделия из-под автомобиля и укладывать на рабочую поверхность для ремонта.

Замена катализатора Лада Калина начинается с того, что владельцу технического средства необходимо определиться с дальнейшим выбором детали: новый штатный катализатор или «паук». Учитывая недолговечный срок эксплуатации заводского оборудования, практичней всего будет второй вариант. Также часто проводится замена катализатора на пламегаситель, Калина хорошо воспринимает и такую альтернативу. Но в данной статье мы этот вопрос рассматривать не будем.

Тюнингуемся: замена катализатора на Калине 8 клапанов вставкой 4-2-1

Когда нужна замена катализатора на Калине с двигателем на 8 клапанов, как его поменять на вставку паук 4-2-1 и основные этапы процесса.

В системе выхлопа автомобиля каталитический нейтрализатор нужен для дожигания вредных элементов в выхлопных газах до уровня Н2О и СО2. Предсказать срок его службы довольно затруднительно, поскольку это зависит от многих факторов. Но многие владельцы автомобилей ВАЗ предпочитают избавиться от катколлектора еще до окончания его срока службы. В этих целях они используют специальные вставки, которые представляют собой недорогую альтернативу нейтрализатору. Дальше больше…

Вступите в группу, и вы сможете просматривать изображения в полном размере

«Калина» — это символ отечественного автопрома, конечно речь идёт об автомобиле. В 2004 году с конвейера сошёл первый экземпляр. Вплоть до 2013 года машина не подвергалась изменениям, рестайлингу. Всё было однотипно, никаких совершенствований. Мало кто обращал внимание на модель, и отдавал предпочтение зарубежным вариантам. Но после 2014 года, всё кардинально изменилось. Экстерьер и интерьер существенно изменились; проектировщики учли замечания клиентов.

Машина изготавливается в различных вариациях. Мотор оснащается системой прямого впрыска, электронным зажиганием. Кузовная конструкция строго соответствует основным нормам безопасности. Повышена манёвренность за счёт укорачивания общей кузовной длины. С начала 2012 года все модели Калина оснащаются электронной педалью газового акселератора.

Среди основной массы частых поломок и недостатков, многие владельцы испытывают трудности при выходе из строя штатного каталитического наполнителя. На примере Лада Калина с 8-ми клапанным мотором рассмотрим алгоритм удаления и замены уплотнителя.

Замена катализатора на Калине: что нужно знать о пауке?

О том, как связаны автомобиль Калина, замена катализатора и устройство под названием «паук», рассмотрим ниже.

Многие владельцы технических средств часто жалуются на то, что стоковый вариант мотора, заточенный под прошивку стандарта Евро – 3, по умолчанию «кушает» 10-12 % общей мощности силового агрегата. Часть мощности отбирает система отвода отработанных газов. Это не по душе многим собственникам. Восстановить справедливость, вернув положенные 10% мощности можно с помощью монтажа так называемого «паука» – изменённого варианта выпускного коллектора.

Конструкция предусматривает наличие раздельной системы выхлопных газов из каждого цилиндра при выходе из камеры сгорании. Благодаря такой форме лучше продувается каждый цилиндр из-за перепадов давления в выпускной системе. Для достижения нужного эффекта необходимо использовать металлические трубы нужной длины. Сами патрубки крепятся к головке блока цилиндров и устанавливаются по тактам работы мотора.

Замена катализатора Лада Калина: причины замены

Самой распространенной причиной, влекущей за собой установку паука вместо катализатора, является закупоривание сот основания каталитического элемента, как продуктами сгорания топлива, так и отслаивающимися частицами самого основания.

Естественная деградация – явление нормальное. Катализатор, при благоприятных условиях эксплуатации, рассчитан на срок службы порядка 100 тысяч километров.

Разберём подробнее моменты, когда на автомобиле Лада Калина замена катализатора становится необходима.

Существует ряд факторов, которые могут значительно ускорить разрушение устройства:

Проблемы с образованием правильной топливно-воздушной смеси. Здесь отрицательно сказывается как богатая, так и бедная смесь. Богатая смесь ведет к неполному сгоранию углеводородов и отложению их на стенках ячеек основания. Бедная смесь вызывает обилие кислорода в выхлопных газах, который оказывает окисляющее воздействие на корпус при высоких температурах. Также, из-за недостаточного количества топлива в цилиндре, случаются пропуски в воспламенении и выброс в катализатор несгоревшего топлива. Оно может воспламениться, уже находясь в коллекторе следующей порцией горячих выхлопных газов.
Некорректные углы опережения зажигания. Топливно-воздушная смесь поджигается не в свое время. Это ведет к неправильному ее сгоранию и образованию дополнительных тепловых нагрузок на катализатор.
Бензин плохого качества. Насыщенный примесями бензин, после своего сгорания, оставляет сажевые отложения на стенках ячеек. При этом происходит быстрое засорение каталитического элемента.
Попадание в цилиндры охлаждающей жидкости или масла. Нарушение герметичности в системах смазки и охлаждения ведет к несанкционированному проникновению рабочих жидкостей в камеру сгорания. При их сжигании образовываются соединения, ведущие к засорению или разрушению катализатора.

Помимо поломки самого каталитического элемента, из-за конструктивных недоработок часто выходит из строя сам корпус. Сварной шов на месте соединения труб первого и четвертого цилиндров с корпусом катализатора часто разрушается. Прорывающиеся выхлопные газы создают повышенный шум. Также выхлопы проникают с салон, вызывая дискомфорт.

Читать также: Бочки для перевозки бензина

Вышедший из строя катализатор увеличивает нагрузку на двигатель, так как создает сопротивление прохождению выхлопных газов. Это может проявляться в следующих симптомах:

увеличение расхода топлива;
снижение мощности двигателя;
провалы при попытке резкого ускорения;
снижение максимальной скорости;
проблемы с запуском.

Замена катализатора Лада Калина: типы пауков

Замена катализатора Лада Калина проводится на один из двух вариантов пауков: 4/1 и 4/2/1. Основное отличие между указанными вариантами в том, что первый вариант предусматривает крепление четырёх патрубков к одной основной, которая подводится к катализатору. Второй вариант несколько модернизированный и предусматривает возможность соединения четырёх труб в две, после в одну. Оба варианта паука не имеют внутри начинки, только сплошная полость. В штатном катализаторе указанная начинка даёт возможным мотору соответствовать стандартам Евро – 3 и выше, но в тоже время, начинка удушает мотор, отбирая мощность.

Замена катализатора на Калине 16 клапанов на паук системы 4-1 самый идеальный вариант. Мощностные характеристики позволяют это сделать.

В зависимости от типа паука, необходимо подбирать технические характеристики мотора. Он должен быть высокооборотистым и форсированным. Для обеспечения нормальной продувки цилиндров нужно более 6500 об./мин.

Замена катализатора на паук на Калине с 8-ми клапанной системой осуществляется при условии монтажа изделия типа 4-2-1. Такая конструкция позволяет достичь максимального эффекта даже при средних оборотах. Для этого никаких переделок силового агрегата Калины не нужно, как в версии с 16-ти клапанным механизмом.

Последовательность работ в 8-клапанной Калине

Первым делом нужно залить все резьбовые соединения жидким ключом. Гайки при длительном воздействии высоких температур деформируются и разрушаются вследствие коррозии, поэтому отвинтить их достаточно проблематично. После скручивания гаек проводится следующая работа:

сливается охлаждающая жидкость;
снимаются фишки лямбда-зондов;
отвинчиваются болты, которые крепят впускной коллектор к ГБЦ и приемной трубе;
демонтируется удерживающий кронштейн;
снимается выпускной коллектор;
удлиняется провод лямбда-зонда;
устанавливается «паук»;
система собирается в обратном порядке.

Существуют различные варианты пауков: система 4-1; 4-2-1; 4-2-1 с модифицированным звуком. Наиболее популярный – 4-1. Конструкция имеет четыре сходящихся в одну трубы, которые приварены к пластине ГБЦ. Система 4-2-1 также выполнена из четырех труб, первая и вторая из которых сходятся в одну, так же как третья и четвертая. Затем две трубы образуют одну и передают выхлопные газы далее в систему.

При установке «паука» 4-2-1 укорачивается приемная труба. Вследствие этого вмонтировать обманку конструкции 4-1 или новый катализатор в машину без модификации будет невозможно. Система 4-1 полностью идентична заводскому катализатору Калины.

Лада Калина: замена катализатора – завершающие этапы

Завершающая фаза монтажа паука на Лада Калина происходит следующим образом:

Привариваем штатное крепление датчика кислорода на паук.
Устанавливаем новый паук на штатное место, заводим его через проём нижней части мотора.
Далее происходит сбор системы из гофры, приёмной трубы. Вырезаем нужной нам длины для того, чтобы соединить воедино паук и резонатор. Если планируете проводить полную замену системы, то далее будет следовать прямоток, без остальных частей выхлопной системы.
Соединяем фланцевые соединения между собой.
Подключаем лямбда зонд с длинными проводами для подключения к ЭБУ.

Опускаем машину, привинчиваем корпус коллектора, запускаем мотор.

Завершающий этап: переписываем данные в ЭБУ двигателя о версии прошивки. Что позволит понимать компьютеру новую выхлопную систему, как стоковую. Никаких идентификаций ошибки на панели приборов не будет.

Зачастую ко мне на блог (да и на канал), приходит очень много вопросов касательно катализатора, а у некоторых читателей в голове есть еще много заблуждений. Одно из них (для примера) — что если удалить эту часть глушителя, то для автомобиля это ОЧЕНЬ плохо, он буквально встанет и откажется ехать! Я решил ответить на все вопросы сразу, поэтому сегодня будем говорить: — стоит ли его удалять или не стоит (какие есть плюсы и минусы такой манипуляции), какой будет расход после вырезания, нужно ли прошивать ЭБУ (и чем это грозит), ну и пару слов про «обманку». В общем будет интересно, как обычно видео версия в конце …

В самом начале хочется сказать — что этот узел НЕ ЯВЛЯЕТСЯ ЧЕМ-ТО ВАЖНЫМ для автомобиля, да в меня сейчас полетят «куча камней», мол — что ты такое говоришь, а как же ЭКОЛОГИЯ? Но если откинуть все восклицания «зеленых», то автомобиль без катализатора – будет работать ЛУЧШЕ, РАСХОД будет ниже, ну и немного вырастит МОЩНОСТЬ.

Recommendations

Comments 68

на восемь клапанов толку мало от паука . бери вставку обычную проверено на личном опыте

я у ся открутил каталик отрезал болгарой уши и приварил их к простой трубе из н/ж выхлоп сток, только все пустое! на счет прошивы не парился ни че не загорелось! правда у меня каталик стоял после паука

можно обманку Но лучше прошится под евро-2

Закажи паук под два датчика кислорода! У нас так можно. Второй будет через мех.обманку сразу (втулка такая идёт под второй). И не забудь заказать два удлинителя датчика кислорода. Если есть ещё вопросы, отвечу в ЛС.

прошивать в любом случае разница будет ощутимая не парься шей я тебе как диагност говорю

Добрый вечер, Александр. Прошу совета как у диагноста. У меня калина 8 кл,1.6, ЕВРО-2 . Три года назад, вместо катколлектора поставил пустышку и после этого периодически, даже можно сказать постоянно стала загораться ошибка нет активности ДК, поставил новый кислородный датчик, всё тоже самое .Нужно ли перепрошиваться под Евро-0 ?

Можно и под евр-0, но расход будет чуть больше. Лучше прошейся под евро-2 или свою подредактируй, а лучше онлайн прошивка!

Читать также: Течет масло из катушки зажигания

проще ставить вставку для замены катализатора 4-1, там никакой ввертыш не надо, там под второй датчик все норм сделано, но удлинять первый надо по любому.

а зачем ставить паука ? хочешь добиться прибавки мощности ?

нет, просто хочу выбросить катализатор к чертовой бабушке, и поставить паук из нержавейки

а зачем ставить паука ? хочешь добиться прибавки мощности ?

нет, долговечности нужно

Тогда смысл в пауке не вижу если чесно)) ставь завод и джеки не загориться и ехать будет как ехала)

спасибо, так и сделаем

шить конечно! иначе как толк!)

паук на картинке — гавно. Ищи с как можно более длинными трубами до их места схода в 2 или в 1 трубу.

из нержавейки только этот вариант

попробуй еще поищи, при малой длине труб газы из цилиндров будут мешать друг друга, чем больше длина до схода труб, тем меньше этот негативный эффект. Не трать зря деньги на непродуманный паук

ну так то вроде не жалуются на них

ну конечно, если люди не знали лучших вариантов, то и этот паук покажется очень хорошим по сравнению со штатным катализатором) но можно получить еще большую отдачу от мотора

ну так то вроде не жалуются на них

Вот посмотри мое видео

такую же работу проделывал

если датчик один в машине и на пауке одно отверстие, то меняй и ездь. ничего не надо шить, принцип работы лямбды остается тем же

Если одна лямбда, то все ок будет

блин, все таки 2 по ходу

У меня одна)и все ок работает)

блин, все таки 2 по ходу

Он же у меня до катализатора стоит

Если Евро-3, то датчика должно стоять два. Основной — тот, который до катализатора. По нему регулируется состав смеси. Если не хочешь прошиваться, его удалять никак нельзя. Но в пауке под него есть место. Просто ставишь его в паук, и всё. Может понадобиться удлинитель для проводов на датчик. Второй датчик на двигателе Евро-3 служит только для контроля эффективности нейтрализатора. Если его не ставить, то джекичан загорится, но на езде особо сказываться не будет. Сам так катаюсь уже пару месяцев, расход и динамика в норме. Мозги Bosch MP7.0. Висит две ошибки по ДК 2 (одну уже успешно убрал без прошивки). Ну а если у тебя датчик один, то вообще не парься — бери и ставь паук с гайкой под датчик и катайся на здоровье. И без прошивки не будет ни на что ругаться

ошибки 0136 и 0140?

0140 и 0141. 0140 (обрыв цепи ДК2) убрал подключением резистора-обманки на 100 КОм. Мозги на обрыв больше не ругаются. А 0141 — это обрыв нагревателя, его сымитировать сложнее. У меня ДК старого образца, у него сопротивление нагревателя маленькое (около 3 ом), и поэтому, если просто резистор в 3 ома повесить, на нём рассеивается очень большая мощность и он офигенно греется. Нужен очень мощный резистор и хороший теплоотвод. Поэтому, наверное, просто повешу старый датчик с исправным нагревателем где-нибудь у выхлопной системы. А потом вообще планирую прграммно избавиться от ДК2

Евро-3 — два ДК. Поставь обманку вместо 2 ДК. В инете полно схем.

Себе так и сделал. Только осталось убрать ошибку по обрыву нагревателя

а зачем всё так сложно для удаления катализатора, у стингера есть просто его заменаstinger-shop.ru/index.php…irtuemart_category_ >

мне нужен именно из нержавейки

Ну так на Вашем фото паук формата 4-1, а у топикстартера 4-2-1, разница существенная.

Вставка для замены катализатора «Stinger» 4-1 16V 1.6L (два датчика кислорода) «16V» не смущает?

засыпал, прошляпил бывает)))

На Евро-3 стоит 2 ДК, первый до катализатора, второй после. Первый влияет на расход и есть основным, второй для контроля катализатора. Лучше первый поставить на новое место, туда, где начинается одна труба (подобрать гайку, просверлить с боку и приварить ее), но в связи с тем, что это довольно далеко от двигателя и в самом низу, а ДК начинает работать только когда нагреться до 350 градусов нужно в любом случае ставить с подогревом, как правило 2 серых или белых провода и есть подогрев, один на массу, второй на 12В, что появляется с вкл. зажигания. Вместо второго ДК ставят обманку. В инете полно схем.

Для чего нужен катализатор

У меня уже есть статья — что это такое, повторять я ее не буду. Вам нужно понять, что катализатор (а по научному каталитический нейтрализатор), нужен только для того, чтобы очистить выхлоп автомобиля от вредных выбросов и сделать их менее вредными.

Простыми словами он очищает вредные газы (причем раскаляясь почти «докрасна») и из вредных CO, CH и прочих соединений выходят «почти» безобидные CO2 и N2, O2. Таким образом, мы хоть немного сохраняем окружающую среду.

Устроен он достаточно просто – это утолщенная труба, которая внутри имеет как бы соты, только длинные и полые. Сделаны они обычно из керамических элементов с напылением благородных металлов (обычно используют металлы платиновой группы — иридий, родий, паладий).

Именно из-за этого стоит он мягко сказать — не мало, от 30 до 150 000 рублей, все зависит от класса автомобиля и его объема.

Чтобы газы из токсичных превратились в менее вредные — температура катализатора должна быть около 750 градусов Цельсия, иначе химическая реакция происходить не будет. Газы которые выходят из двигателя автомобиля имеют температуру примерно 500 – 550 градусов Цельсия (что недостаточно), когда они проходят через катализатор происходит химическая реакция с выделением тепла, таким образом, разогрев как раз такой который нужен (750 – 900 градусов).

Выбил катализатор, это плохо для машины?

Как я писал сверху это просто система экологии, и если ее не будет, то машина наоборот улучшит свои характеристики (мощность, расход). Если сказать просто, то двигателю все равно до этого нейтрализатора, есть он или его нет.

Но почему же на многих машинах, если этот узел вышел из строя (скажем, оплавился, забился или посыпался), начинает гореть CHECK ENGINE и авто начинает вести себя не нормально, пропадает тяга, иногда немного троит, да банально вообще может не запуститься.

И тут друзья все просто. Если катализатор оплавился или забился, то отработанные газы не могут через него нормально пройти, а это означает, что часть возвращается обратно в камеру сгорания и делает вновь поступившую горючую смесь менее эффективной. Мотор душит сам себя.

Если оплавления нет, но загорелся «ЧЕК» то возможно, от большого пробега он просто износился. В современных машинах есть так называемые датчики кислорода (лямбда зонты), один стоит перед катализатором, другой после и улавливает наличие вредных соединений, если их процент вырос — то вторая (или еще называют нижняя «лямбда») подает сигнал, что нейтрализатор не работает (либо делает свою работу не так как нужно) И ЕГО НУЖНО ЗАМЕНИТЬ. Кстати некоторые машины могут даже не запуститься (дань экологии).

Таким образом — выбивая или удаляя его, вы просто освобождаете выпускной тракт автомобиля от препятствия в виде фильтра и понижаете его экологическую норму. НО ЕЩЕ РАЗ — ЭТО НИКАК НЕ СКАЗЫВАЕТСЯ НА РЕСУРСЕ СИЛОВОГО АГРЕГАТА!

Удаление катализатора. Плюсы и минусы, расход, прошивка – раскрываем все секреты

Для чего нужен катализатор

Именно из-за этого стоит он мягко сказать — не мало, от 30 до 150 000 рублей, все зависит от класса автомобиля и его объема.

Выбил катализатор, это плохо для машины?

Как я писал сверху это просто система экологии, и если ее не будет, то машина наоборот улучшит свои характеристики (мощность, расход). Если сказать просто — изначально двигателю все равно до этого нейтрализатора, но он создает препятствие в глушителе, на преодоление которого уходит часть энергии двигателя (про это чуть ниже).

Если оплавления нет, но загорелся «ЧЕК» то возможно, от большого пробега он просто износился. В современных машинах есть так называемые датчики кислорода (лямбда зонты), один стоит перед катализатором, другой после и улавливает наличие вредных соединений, если их процент вырос — то вторая (или еще называют нижняя «лямбда») подает сигнал, что нейтрализатор не работает (либо делает свою работу не так как нужно) И ЕГО НУЖНО ЗАМЕНИТЬ. Кстати некоторые машины могут даже не запуститься (дань экологии).

Прошивка под ЕВРО2 и обманка – что это значит?

Как я написал сверху — второй датчик кислорода (нижняя лямбда) контролирует вредные выбросы. Их количество сейчас жестко регламентируется Европейскими стандартами, которые получили название «ЕВРО», я сейчас не буду рассказывать о ЕВРО «0-1» нас интересует именно второе поколение.

Итак, что такое ЕВРО2. Ввели его давно, а именно в 1996 году. НА тот момент машины получили инновационную систему, а именно катализатор. Как мы все с вами знаем, со временем он может забиваться, да и топливо тогда было не такое как сейчас, в нем было много серы, что способствовало забиванию сот намного быстрее, и как мы с вами знаем, машина начинала душить сама себя. Тогда инженеры установили датчик кислорода, он был всего один, и нужен был для улавливания CO2 в камере перед каталитическим нейтрализатором.

Если уровень CO2 повышался, это косвенно говорило о том — что катализатор забился (то есть проявляется эффект противодавления) датчик посылал эту информацию в ЭБУ и происходила корректировка зажигания, а именно уменьшение подачи топливной смеси. Таким образом, мощность намного падала, машина не ехала и владелец «волей-неволей» должен был ехать на СТО и менять эту запчасть.

НО как мы с вами знаем ценник, мягко говоря — ВЫСОКИЙ, поэтому многие владельцы просто удаляли эти соты и МОЩНОСТЬ ВОССТАНАВЛИВАЛАСЬ!

НО как? ДА все просто, уровень CO2 в камере перед нейтрализатором намного падал, датчик кислорода это фиксировал (что все в порядке) и машина ехала бодро и не принужденно. Устраивало это всех, НО ТОЛЬКО НЕ ЭКОЛОГОВ! Поэтому они ввели стандарт ЕВРО3 (сейчас уже существует стандарт ЕВРО5). Что изменилось, да просто появился второй датчик кислорода (нижняя лямбда) за катализатором. Принцип работы здесь такой — первая лямбда (перед фильтром) фиксирует уровень вредных веществ, вторая (после него) должна зафиксировать уровень намного меньший, потому как вредные вещества разложились.

Если вы удаляете соты катализатора, то оба датчика будут фиксировать одинаковые значения («второй» подает информацию в ЭБУ), таким образом — будет гореть CHECK ENGINE, мощность упадет, машина не едет. Теперь это не решает проблему.

Что делается прошивкой под ЕВРО2? Меняется прошивка в ЭБУ, вместо норм ЕВРО3,4, ставятся нормы ЕВРО2. Суть всех этих действий банальна — просто отключаем вторую нижнюю лямбду (остается только одна верхняя), машина начинает ездить как положено, без занижения мощности.

Но такие вмешательства в прошивку не совсем хорошо. Все дело в том, что выпускают их не сами , ладно что просто отключается вторая «лямбда», то есть просто корректировка показаний. А может быть этот программист захочет заложить какие-то не понятные алгоритмы в ЭБУ, мотор от этого точно не выиграет. Тут нужно быть очень осторожным.

Поэтому нашли второй выход, и как я считаю, он более правильный – установка обманки. Что такое обманка – по сути это «проставка» перед вторым датчиком кислорода, она как бы отодвигает его на большее расстояние от выхлопных газов, он фиксирует больше кислорода и начинает работать нормально.

Сейчас есть несколько вариантов обманок:

Пустая. Это просто трубка с очень тоненьким отверстием на конце (та часть, которая вкручивается в глушитель), с другой стороны вкручивается датчик кислорода. Через нее проходит ограниченное количество вредных веществ из выхлопа, нет превышений и поэтому CHECK не горит.
С мини-катализатором внутри. То есть прямо в «проставке» находятся как бы мини соты, которые также очищают выхлоп именно для фиксирования нормальных значений.
Угловые. Это оба описанных сверху вида, только они делаются углом под 90 градусов, нужны для сложных мест.

Плюсами обманки, является то — что не нужно лезть в ЭБУ и менять стандартную прошивку, а также цена (выбил соты, накрутил обманку и все, можно уложиться в 3000 – 5000 рублей).

Технические особенности вставки

Удалить катализатор + обманка

Установка заменителей катализатора может устранить проблему забитого выхлопного фильтра и вернуть автомобилю прежние характеристики – мощность и расход бензина. Но что представляют собой эти заменители? Такая вставка – это полая труба, которая не имеет фильтров. Она выполнена в форме катализатора и в большинстве случаев с ее установкой не возникает проблем. После монтажа вставки вместо заводского фильтра отработанных газов водители наблюдают:

ускорение прогрева машины в холодное время года;
авто лучше набирает скорость;
снижается потребление топлива.

В некоторых случаях отмечается изменение громкости звука при работе автомобиля. Звук становится более «басовитый». Компьютер Лада Калина может вывести на приборную панель надпись «Check» при езде со вставкой. Для предотвращения этого используют обманку лямбда-зонда, или датчика кислорода. Этот датчик – неотъемлемая часть выхлопной системы с катализатором. Сенсор анализирует уровень содержания кислорода и вредных газов в выхлопе и передает информацию бортовому компьютеру. На основании полученных данных компьютер определяет работоспособность катализатора. Лямбда-зонд не поддается ремонту, при его поломке требуется замена детали.

Поскольку вставка не снижает уровень токсических веществ в выхлопе, лямбда-зонд будет постоянно передавать информацию о неисправности катализатора. Чтобы этого избежать, используют специальные устройства – обманки. Они бывают двух типов: механические и электронные.

Обманка лямбда-зон

Механическая обманка – бронзовая проставка определенного размера, заполненная керамической крошкой, покрытой каталитическим слоем. Отработанные газы проходят через небольшие отверстия устройства, взаимодействуя с крошкой, за счет чего концентрация СО2 снижается. Электроника анализирует изменения и посылает в компьютер информацию о нормальной работе катализатора.

Электронная обманка представляет собой высокотехнологичное устройство на базе одного процессора. Такой прибор анализирует работу системы очищения выхлопных газов и передает информацию об исправности катализатора. Электроника понимает, что фильтрация смога не происходит, но генерирует сигнал, соответствующий правильному функционированию системы.

Установка электронной обманки предполагает перепрошивку компьютера для исключения из ее кода расчетов поправок дозировки, передаваемых задним кислородным датчиком. Программа не сохраняет записей об ошибках работы катализатора в памяти компьютера.

Заменить катализатор на вставку можно во многих автосервисах. Самостоятельная замена рекомендована лишь при наличии соответствующих инструментов, навыков и опыта. Электронную обманку можно установить своими руками, но нужно хорошо понимать принципы работы компьютера и иметь необходимое программное обеспечение. В противном случае автовладелец рискует усугубить положение.

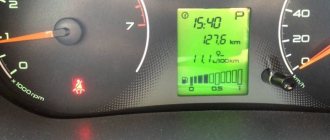

Расход топлива

После того как вы удалили этот фильтр, многих мучает вопрос о расходе топлива – вырастит он или нет? Конечно же — он упадет (так считаю я), кто бы что не говорил. Давайте думать логически — если есть этот фильтрующий элемент он представляет из себя препятствие, которое нужно преодолеть отработанным газам, а соответственно двигатель будет тратить больше усилий чтобы их протолкнуть (расход немного увеличивается). Если этого элемента – НЕТ, то и «отработка» будет проходить намного легче – топливо экономится.

Конечно, не стоит ожидать какой-то глобальной экономии, обычно это около 3% (максимум), но стоит отметить — что расход немного упадет.

Плюсы и минусы удаления

Я подготовил небольшую табличку с плюсами и минусами что будет, если удалить катализатор

МИНУСЫ	ПЛЮСЫ
Увеличение вредных веществ в выхлопе, снижение экологической составляющей	Не нужно покупать новый катализатор, ведь он стоит очень даже недешево
Запах выхлопа, становится намного токсичнее, иногда этот выхлоп проникает в машину (неприятно пахнет)	Небольшое увеличение мощности (реально небольшое в уровень погрешности, около 3%)
Звук выхлопа. После выбивания сот катализатора, желательно ставить пламегаситель иначе будет звенящий звук от пустой «банки» (особенно на высоких оборотах)	Можно установить вместо пустой банки паук 4-2-1 или 4-1, плюс еще к мощности (что говорится на «ровном месте»)
Нужно ставить либо обманку, либо новую прошивку под ЕВРО2	Снижение расхода топлива (также около 3%)
Увеличение ресурса силового агрегата, ведь керамическая пыль может попасть в камеры сгорания и преждевременно износить его

Как видите плюсов немного больше, самый существенный это цена всей этой переделки (удалить будет стоять в разы, если не десятки раз — дешевле).

Сейчас видео версия, смотрим.

В заключении хочется сказать убирать катализатор – СОВСЕМ НЕ ПРАВИЛЬНО именно с точки зрения ЭКОЛОГИИ. Ведь наша планета и так загрязнена, а таким образом вы делаете ее еще грязнее!

НА этом заканчиваю, думаю, этот материал поможет сделать вам правильный выбор. Искренне ваш АВТОБЛОГГЕР.

(58 голосов, средний: 4,50 из 5)
