Электрические стеклоподъемники – это весьма удобные устройства, которые управляются специальной кнопкой и дают возможность опускать или поднимать боковые стекла без вращения применяемых ранее ручек. К сожалению, подобная опция предусмотрена лишь в некоторых модификациях автомобиля ВАЗ-2110. Поэтому в данной статье мы расскажем, как самостоятельно установить ее и обеспечить максимальный комфорт управления боковыми стеклами.
Выбираем стеклоподъемники для установки на ВАЗ-2110
Если вы хотите установить на свой автомобиль электрические стеклоподъемники, потребуется сперва подобрать наиболее надежное устройство, которое будет служить долгие годы, не создавая никаких проблем. На современном рынке вы сможете найти такие варианты:
- традиционные тросиковые конструкции, которые относительно легко монтируются, но отличаются от остальных не слишком длительным сроком эксплуатации, быстро изнашиваются;
- планочные устройства, не слишком удобные в использовании;
- реечные стеклоподъемники, которые вполне заслуженно признаны самыми подходящими и надежными в эксплуатации.
Выбирая подходящие для своей машины устройства, обращайте внимание на такие факторы, как:
- скорость подъема и опускания стекла, которая в большей степени зависит от установленного на авто моторедуктора;
- возможность использования устройства в холодное время года;
- уровень шума в процессе работы изделия.
Учитывая все эти факторы, вы сможете подобрать стеклоподъемники, которые будут не только безупречно работать, но и не станут создавать никаких проблем в конкретных условиях эксплуатации.
Производители электростеклоподъемников для вазовских автомобилей
ЭСП для автомашин ВАЗ 2101-07 и 2108-2115 производят различные фирмы – механизмы могут иметь разную конструкцию, продаваться комплектами на две или четыре двери. По одному жигулёвские электростеклоподъемники почти никогда не продаются, в магазинах можно встретить только лишь отдельно моторчики ЭСП. Среди наиболее известных производителей стеклоподъемных электрических механизмов можно отметить:
- Катран (2104-05-07) ;
- Granat (2104/2105/2107);
- Форвард (2108-09-099);
- SPAL DE LUX (2110-11-12);
- Беркут (2110/2112).
На автомобили «Жигули» промышленностью выпускается несколько видов ЭСП, и электростеклоподъемники могут быть:
У каждой модели стеклоподъемников есть свои особенности, преимущества и недостатки. Следует отметить, что у разных производителей механизмы ЭСП имеют конструктивные отличия между собой, и поэтому они не взаимозаменяемы. Стоят комплекты деталей относительно недорого, и наиболее популярны наборы ЭСП для передних дверей. В стандартный комплект электростеклоподъемников входит:
- сами подъемные механизмы дверей с моторчиками;
- две кнопки подъема стекол;
- провода со штекерами для подключения;
- необходимый крепеж;
- заглушки.
Практически во всех комплектах имеется инструкция по установке деталей с электрической схемой подключения.
Как установить и подключить стеклоподъемники на ВАЗ-2110
Наиболее предпочтительными являются устройства реечного типа, поэтому в качестве примера мы опишем процесс их установки. Схема подключения стеклоподъемника на автомобиле ВАЗ-2110 выглядит следующим образом:
- снимаем минусовую клемму с аккумулятора машины, чтобы прекратить подачу напряжения в бортовую сеть электроснабжения;
- берем провода, которые реализуются в стандартной комплектации стеклоподъемников реечного типа и делаем из них своеобразный жгут, обеспечивающий удобство подключения;
- снимаем монтажный блок авто, для чего потребуется отвинтить саморез, фиксирующий специальную защелку;
- переворачиваем блок и аккуратно монтируем в соответствующий разъем колодку Ш1 подготовленного заранее жгута проводов;
- демонтируем обшивку двери;
- тянем провода к электрическому приводу стеклоподъемника. Для этого потребуется аккуратно пропустить их через отверстия в самой двери и стойке кузова с нужной стороны.
После этого монтируются кнопки или клавиши, которые будут использоваться для управления стеклоподъемниками. В зависимости от вашего желания, они могут крепиться либо в облицовку двери автомобиля ВАЗ-2110, либо в уже имеющуюся панель управления. В первом случае потребуется использование дополнительного провода, который позволит обустроить подсветку клавиш.
Процесс демонтажа и замены устройства
Если вы решили произвести ремонт передних или задних СП либо их замену, то вам наверняка будет известно, как снять устройство. Процедура демонтажа и подключения нового стеклоподъемника может отличаться. Здесь все зависит от вида СП, а также конструктивных особенностей авто.
Рассмотрим процесс замены ручного СП на электрический:
- Сначала выключается зажигание и отключается автомобильный аккумулятор, это необходимо сделать для того, чтобы обесточить бортовую сеть.
- Затем производится снятие ручки управления, расположенной на двери автомобиля. Для демонтажа ручки снимите стопор, расположенный под специальной шайбой — все эти компоненты находятся на самой ручке. При помощи отвертки с плоским наконечником необходимо будет отодвинуть в сторону фиксатор и снять стопорный элемент из шлица. Эти действия позволят демонтировать ручку. Если этот элемент установлен достаточно плотно, то попробуйте поддеть его отверткой.
- После этого демонтируется ручка подлокотника. С помощью отверток отсоедините заглушки — за ними имеются винты, крепящие ручку. Выкручиваются они отверткой с крестовым лезвием. Чтобы упростить задачу, можно также снять облицовку ручки на боковом зеркале заднего обзора. Выполнив эти действия, надо будет произвести снятие обшивки двери. На этом подготовительный этап можно считать оконченным.
- Далее, чтобы установить электрически двигатель, блок управления и прочие компоненты СП, надо будет получить доступ к фиксаторам. Данные компоненты используются для крепления самого устройства со стеклом. Устройство фиксируется при помощи двух винтов, их можно открутить гаечным ключом.
- Когда эти действия будут выполнены, надо будет снять стекло либо зафиксировать его в одном положении при помощи скотча. От шлица необходимо отсоединить розетку и открутить гайки с помощью ключа, это позволит демонтировать старый механизм СП. Для установки новой системы надо будет подключить колодку с проводкой в штекер на монтажном блоке. При этом он должен быть подсоединен к обратной стороны блока с предохранителями.
- Далее, осуществляется установка непосредственно самих девайсов с электрическим двигателем, управляющим модулем, подъемным механизмом и прочими компонентами. Для начала все составные элементы надо установить в двери автомобиля. Когда шпильки крепления в каркасе будут установлены, гайки, которые фиксируют их, надо будет полностью закрутить. При установке обязательно воспользуйтесь инструкцией, которая идет в комплекте, а также схемой подключения. Последняя потребуется для правильного подсоединения разъема с проводкой.
- Когда все элементы электрической цепи будут подключены, необходимо подсоединить клеммы аккумуляторной батареи и произвести диагностику работоспособности СП. Для этого нужно будет замкнуть контакты на проводах.
- Затем производится установка центрального модуля с кнопками. Ставить этот девайс нужно либо в двери, либо на центральной консоли, либо на тоннеле, который идет от консоли к задним сиденьям. Последний вариант более предпочтительный.
- Теперь надо опустить механизм с электрическим мотором до того момента, пока вы не увидите, что совпали крепежные отверстия обоймы с технологическими отверстиями в креплении. Эта обойма должна быть закрепления на болтах.
- Используя клавиши управления на центральном блоке вам надо будет убедиться в том, верно ли работают СП и нет ли в их работе неполадок. Если в ходе выполнения работ не было допущено ошибок и все действия выполнены верно, что стеклоподъемники будут работать корректно. При допущении ошибок вы можете столкнуться с проблемами в работоспособности. На завершающем этапе нужно будет собрать дверь и установить на место обшивку. В месте, где была расположена рукоятка для поднятия и опускания стекла, нужно будет установить заглушку.
Процесс монтажа электрических стеклоподъемников
Кроме того, необходимо установить сами электрические стеклоподъемники. Выполняется процедура в такой последовательности:
- временно удаляем уплотнитель стекла, расположенный с внутренней стороны двери;
- извлекаем стекло, после чего демонтируем механизм крепления стеклоподъемника;
- монтируем устройства, которые будут работать от электрического привода;
- подсоединяем минусовую клемму к аккумуляторной батарее и проверяем работу нового стеклоподъемника;
- монтируем на место стекло и осуществляем обшивку двери.
Установка
Теперь меняем дефектный узел на новый и проводим сборочные работы в обратном порядке. Но в случае, если стекло вынимается полностью, необходимо после провести тщательную регулировку его положения, путем смещения болтов в отверстиях креплений.
Также следует учитывать, что при демонтаже могут пострадать держатели, которые еще называются пистонами, поэтому лучше на всякий случай купить комплект новых, во избежание неприятностей.
Устанавливая ручку подъемника, необходимо убедиться, что она посажена достаточно плотно. Если этого не получилось, то стоит обернуть ее изолентой.
Особенности подключения стеклоподъемников
В отличие от обычных механических устройств, электрические стеклоподъемники оснащаются не традиционными зубчатыми редукторами, а специальным барабаном. В его отверстие, расположенное в центре, вставляется вал электродвигателя постоянного тока. При этом мотор представляет собой лишь компонент моторедуктора, от которого, как мы уже выяснили ранее, зависит скорость и качество подъема и опускания стекол.
Перед установкой нового электрического стеклоподъемника необходимо правильно подобрать устройство, ориентируясь на его технические характеристики, а также убедиться в том, что изделие находится в полностью сложенном состоянии. В противном случае вам вряд ли удастся качественно установить изделие и обеспечить его безупречную работу после подключения к бортовой сети автомобиля.
Виды
Стеклоподъемник – это устройство, служащее для перемещения оконного стекла и для удержания его в нужной точке. На настоящее время ассортимент стеклоподъемников довольно широк, он включают в себя не только множество брендов, но и различие по целевой направленности:
- передних дверей
- задних дверей
- левых дверей
- правых дверей.
Причем конструкция для каждого устройства будет разной. Но в каждом из перечисленных случаев есть общие моменты, каждый стеклоподъемник состоит из:
- желобков, установленных на внутренней стороне дверной рамки, предназначение которых заключается в удержании стекольного полотна в определенной точке
- «рельсов», которые закреплены в дверном корпусе статично и выполняют роль направляющих для движения стекла
- уплотнитель, демпфер, изготовленные из мягкой резины, ограничивающие движение стекольного полотна вверх и вниз.
Кроме того, любой тип стеклоподъемника состоит из двух главных узлов:
- поднимающий механизм
- привод.
Привод бывает двух видов:
- Механический — состоит из простого набора деталей, пары шестерен и рукоятки. Для того, чтобы привести стекольное полотно в движение, нужно прокрутить ручку по часовой стрелке (если нужно поднять стекло) или против часовой стрелки (если нужно опустить его). Физические усилия передаются на приводный валик, вот и весь принцип работы механического устройства.
- Электрический — более сложный комплекс деталей. Электрический стеклоподъемник состоит из барабана или шестерни привода и электрического моторчика, со встроенным редуктором червячного типа.
Реечный стеклоподъемник
По механизму подъема, стеклоподъемники подразделяются на несколько типов. Причем, в автомобилях АвтоВАЗа присутствуют разные варианты конструкций стеклоподъемников.
Так, всем хорошо известная семерка, снабжена реечным типом устройства, к слову на «десятке», тоже устанавливаются реечные стеклоподъёмники.
Этот вариант хорошо тем, что легко ремонтируется, легок в эксплуатации, но серьезным минусом конструкции является ее ненадежность. Кроме того, реечный тип устройства нуждается в смазке.
Тросовый (механический)

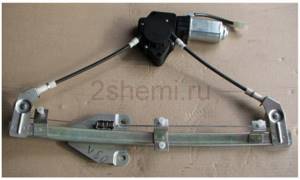

Более совершенную конструкцию представляет собой тросовый тип, представленный в десятой модели ВАЗа.
Здесь положительным моментом является тот факт, что полностью исключается возможность перекоса стекла. Но, как и реечные, тросовые механизмы также ненадежны.
Хотя цена на них не так высока, и хорошей репутацией пользуются стеклоподъемники из оцинкованного металла, которые стоят около 400 рублей, и устройства «Метпром», стоящие 300 рублей.
Стандартный тросовый стеклоподъемник стоит дешевле, 250 рублей.
Электрический стеклоподъемник
Механизмами нового поколения являются рычажные, которые работают за счет шарниров.
Рекомендуем: Лучшие способы заменить фильтры тонкой и грубой очистки топлива(топливные) на ВАЗ 2109/2114/2115
Их преимущество заключается в абсолютном отсутствии шума, но такой тип устройств работает только в комплекте с электродвигателем, тогда как первые два могут быть представлены и в механическом варианте.
На десятую модель установлена два вида стеклоподъемников: более простые модификации прошлых лет идут с механикой, а модификации поздних лет выпуска – с электрическими стеклоподъемниками.
Но так как среди автомобилистов чаще встречаются владельцы старой десятки, то далее мы расскажем о том, как самостоятельно заменить механический стеклоподъемник, но прежде разберемся в наиболее распространенных неисправностях стеклоподъемников, характерных для ВАЗ-2110.
К слову сказать, электрический стеклоподъемник меняется точно так же, все пазы и крепления у них схожи и с легкостью подойдут.
- Что чаще всего происходит в десятке – так это стачивание шестерни подъемника, что и делает устройство нерабочим.
- Второй причиной является обрыв троса, отчего происходит нарушение всей системы.
Проблемы решаются демонтажом устройства и заменой дефектных деталей, или же полной заменой стеклоподъемника, что будет более правильным и простым вариантом. Теперь за работу.
Последовательное подключение — схема
Выход допкнопки 1 в водительской двери подаем на вход 6, а выход 7 на вход 3 основной кнопки на пассажирской двери. Разрезаем в колодке провода, соединяющие контакты 5-6 и 6-3. Минус контакта 5 идет теперь только на подсветку, а контакты 6 и 3 теперь берут выход с допкнопки 1 и 7 водительской двери. Установка параллельно приведет к закорачиванию при подъёме и опускании. Жирным выделены силовые провода.
При использовании триггерных кнопок подключение всех двигателей ЭСП выполнять только через реле. При использовании обычного доводчика реле также нужны, так как их нет в блоке доводчика на длительное нажатие и весь ток идет через кнопки и провода от них.
