Замена подшипника передней ступицы Нива Шевроле и выбор нерегулируемых, усиленных подшипников

Довольно часто передние и задние ступичные подшипники Нивы Шевроле приближаются к пределу изношенности, об этом свидетельствует появление низкого гула со стороны одного из колес. Звук не исчезает на поворотах и усиливается при увеличении скорости движения автомобиля. Если вы заметили такое, следует сразу провести диагностику, так как если подшипник ступицы заклинит во время езды, последствия и затраты могут быть очень велики.

Предстоящая замена подшипника передней ступицы Нива Шевроле определяется так:
• переднее колесо автомобиля подвешивается домкратом; • вращаем его руками и проверяем люфт.
Признаки износа подшипников
:
1
. Посторонний шум и металлический стук.
2
. Ощутимый люфт, проверяется раскачиванием колеса перпендикулярно его оси.
3
. Вибрация в салоне при езде. Убедившись в необходимости ремонта подшипников — следует подобрать в торговой сети подшипник ступицы по трем основным критериям (по умолчанию установлены конические роликовые однорядные подшипники — в новом комплекте должна быть ступичная гайка):
1
. Номер детали передней ступицы Shevrole Niva: 2007108 (каталожный номер — 2121-3103020-10, зарубежный аналог — 32008).
2
. Размеры подшипников передней ступицы Нивы Шевроле: высота – 19 мм, диаметр внутренний – 40 мм, диаметр наружный – 68 мм.
3
. Стоимость нового изделия в ступицу.

Детали удовлетворительного качества служат порядка 20 тыс. км, пробег с высококачественными изделиями переваливает за 30 тыс. км. Наиболее популярны изделия Волжского и Самарского завода с маркировкой SPZ-GROUP. Цена ступичного подшипника в среднем составляет около 1000 рублей.

Как проверить ступичный подшипник переднего колеса на Шеви Нива

О выходе узла из строя свидетельствует появление низкого гула со стороны одного из колес. Звук не исчезает на поворотах и усиливается при увеличении скорости движения автомобиля.

Если вы заметили такое, следует сразу провести диагностику, так как если подшипник ступицы заклинит во время езды, последствия и затраты могут быть очень велики.

Предстоящая замена подшипника передней ступицы Нива Шевроле определяется так:

  • переднее колесо автомобиля подвешивается домкратом;
  • вращаем его руками и проверяем люфт.

Признаки износа подшипников:

  1. Посторонний шум и металлический стук.
  2. Ощутимый люфт, проверяется раскачиванием колеса перпендикулярно его оси.
  3. Вибрация в салоне при езде.

Перед тем как осуществлять ремонт, для наглядности посмотрите видео проверки передней ступицы у Нивы Шевроле:

Видео: «Проверка переднего ступичного подшипника»

Видео: «Признаки неисправности подшипника»

Что нужно знать о признаках износа подшипника

Поломка ступицы авто, как правило, является серьёзной проблемой, игнорировать ее не стоит.

Помимо прочего, изношенная ступица сильнее разогревается при торможении автомобиля, что отрицательно сказывается на работе тормозов авто. Бывает, что повреждения ступицы происходят постепенно и, как правило, об этом даёт знать неприятный звук, сопровождающийся вибрацией кузова или слабыми толчками.

Основными причинами выхода из строя ступицы являются:

  • небрежная езда по дорогам;
  • многократная перегруженность авто;
  • езда по песчаному грунту или «грязевые ванны»;
  • частое буксование автомобиля;
  • агрессивный стиль вождения с резким ускорением и торможением.

Эти причины могут оказать существенное негативное воздействие на корпус ступицы, внешнее или внутреннее кольцо подшипника. Также они являются источниками попадания внутрь механизма подшипника грязи, влаги и песка, из-за чего цапфа выходит из строя.

О выходе из строя подшипника ступицы на автомобиле «Нива-Шевроле» может свидетельствовать следующий перечень признаков:

  • появление вибраций при движении, отчетливо ощущаемых на руле или кузове в целом (необходимо принять меры по замене подшипника, поскольку возможен риск его заклинивания);
  • самопроизвольное изменение траектории при движении (возможно также при некорректной регулировке схода-развала);
  • специфический звук, проникающий внутрь салона (иногда сопровождается хрустом, вызванным смещением роликов подшипника);
  • неравномерный и интенсивный износ покрышек, обусловленный перекосом колес при вышедшем со строя подшипнике.
  • появление посторонних звуков – хруста, который слышно во время движения из салона. Этот звук издают шарики, которые перемещаются в разбитых стенках подшипника.
  • вибрация – предвестник заклинивания подшипника. Это очень важный признак, не заметить его довольно сложно, поскольку она ощущается по всему кузову, отдает в руль.
  • автомобиль немного тянет в сторону. Это может быть вызвано необходимостью произвести развал-схождение. Но так же отклонение от курса может быть связано с тем, что подшипник немного заклинивает и он стопорит колесо.

Появление даже одного из этих признаков требует немедленной проверки и при необходимости – замены ступичного подшипника Нива Шевроле. Эта работа довольно проста, поэтому может быть выполнена даже начинающим автолюбителем.

Есть два основных признака свидетельствующих о том что необходима замена:

  1. В районе ступицы появился стук и люфт
  2. Появился сильный гул и скрежет в районе ступицы

Но чтобы точно понять причину появления посторонних шумов, нужно разобрать данный механизм и осмотреть его.

Чтобы произвести замену нежно проделать следующие действия:

  1. Если это переднее колесо то снимается передняя ступица Нива Шевроле. Для этого автомобиль нужно установить на ровную площадку и поднять домкратом со стороны замены. Затем отсоединяем колодки с суппортом. Откручиваем гайку на оси. Снимаем все запчасти с колеса. Берем моток и отсоединяем ступицу от тормозного диска.

  2. Извлекаем подшипник. Для этого снимаем пластину и сальник с внутренней стороны. Берем тески и молоток и вынимаем внутренний подшипник
  3. Устанавливаем новый. Замену подшипников необходимо менять сразу с обоих сторон, и неважно задние это или передние колеса. Для того чтобы не повредить корпус запрессовку нужно проводить с помощью деревянной накладки и трубы.

  4. Собираем узел обратно. Сборку нужно производить в обратном порядке.

Износ подшипника проявляется в виде следующих симптомов:

  • Вибрация передних колес, которая может отдаваться в рулевое колесо или ощущаться в салоне.
  • Стук или потрескивания в передней части машины при движении;
  • Нагрев передних колес в районе оси.

При таких проявлениях нужно проверить состояние подшипников ступиц. Для этого следует поддомкратить автомобиль и покачать колесо в разные стороны. Люфт и стук в районе подшипника свидетельствует о необходимости замены и регулировки. Неисправность может проявляться и в виде шума при вращении колеса.

1. Греются ступицы. Важно понимать, что при торможении кинетическая энергия машины преобразуется в тепловую. В результате диски тормозов и ступицы, на которых они закреплены, сильно нагреваются. Нагрев детали во время движения, а не при торможении, говорит об износе данного подшипника или о его неправильной регулировке.

Второй вариант характерен для регулируемых ступиц. Регулировочная гайка должна затягиваться с усилием 2 кгc*м. Если закрутить ее сильнее, конические подшипники будут слишком сильно зажаты.

Их вращение будет затруднено. Длительная эксплуатация машины в таком состоянии ведет к поломке подшипников и заклиниванию колеса.

2. Регулировочная гайка откручивается на ходу. Иногда такое случается буквально через 20-50 километров пробега. Явление наблюдается в трех случаях: мастер забыл закернить гайку, возникла несоосность между обоймами подшипников или в сопряжении ШРУСа со ступицей появился люфт.

Как поменять ступичный подшипник на Ниве

Выполнение действий по замене переднего подшипника, после снятия гайки, можно условно разделить на 4 этапа:

  1. Снятие и отсоединение поворотного кулака и тормозного барабана вместе с шарнирами, от стойки и ШРУСа.
  2. Выпрессовка старых деталей.
  3. Запрессовка новых ступичных подшипников (их по два на каждое колесо).
  4. Обратно собираем узел и затягиваем гайку и производим регулировку зазора.

Для ремонта потребуется стандартный набор слесарного инструмента. Так же рекомендуем ознакомиться с устройством узла.

Требуемый комплект инструментов для работы:

  • Торцевой ключ размером 30 мм, чтобы ослабить гайку;
  • Отвертка, чтобы открутить тормозной суппорт;
  • Набор головок и трещотка;
  • Круглогубцы;
  • Молоток;
  • Оправка или труба для выпрессовки;
  • Съемник с лапками (по возможности);
  • Съемник с лапками ;
  • Домкрат и тиски;
  • Динамометрический ключ для правильной затяжки гайки ступицы.

Устанавливаем авто на ровную поверхность, включаем первую передачу, снимаем с ручного тормоза, подкладываем упоры под колеса. На этом подготовка закончена. Так же перед ремонтом необходимо изучить расположение элементов ходовой части авто согласно схеме: (обратите внимание на поворотный кулак — позиция 27, подшипник — позиция 9).

Снятие передней ступицы

Начинается первый этап со следующих действий:

  1. Ослабляем гайки колеса и ступицы. Надо аккуратно снять декоративный колпак, затем приподнимаем сторону замены, опускаем на упоры. Под задние колеса ставим противооткатные башмаки.
  2. Снимаем переднее колесо, общеизвестным способом, освобождая от болтов. Далее надо аккуратно снять декоративный колпак.

  1. Откручиваем ступичную гайку. Для этого необходимо её расконтрить отвёрткой. Снимаем конусную шайбу и откручиваем датчик ABS (если имеется).

  1. После чего вынимаются колодки и откручивается болты суппорта, а так же откручиваются болты кожуха. Сам суппорт после снятия проволокой присоединяется к верхнему рычагу.

Далее необходимо снять весь поворотный механизм со шлицов ШРУСа вместе с шаровыми опорами. Для этого производится несколько операций:

  1. Выпрессовать шаровый палец рулевой тяги с помощью съемника, предварительно открутив крепёж, как показано на фото.
  2. Открутить болт пальца верхней шар. опоры и вытащить ее из гнезда.

  1. Нижнюю шаровую опору надо отсоединить от рычага, отвернув 3 гайки.
  2. Когда все шарниры отсоединены, можно спокойно снять весь узел и приступить к замене ступичного подшипника.


Монтаж

Когда токарные работы завершены, приступаем к сборке узла. Здесь все проще – регулировка не требуется, а контргайка затягивается «от души». Можно не опасаться перетянуть ступицу, это практически невозможно.

  1. кладем поворотный кулак на ровную твердую поверхность;
  2. устанавливаем опорную шайбу и при помощи головки или стальной трубы аккуратно запрессовываем подшипник;
  3. устанавливаем вторую опорную шайбу, затем этими же инструментами аккуратно забиваем сальник;
  4. повторяем эти работы на противоположной стороне поворотного кулака;
  5. одеваем поворотный кулак на ступицу и затягиваем контргайку моментом около 200 Нм или с умеренным усилием;
  6. одеваем колесо, вращаем его и проверяем работоспособность подшипника;
  7. прикручиваем рулевую рейку и шаровые опоры.

На заметку: при монтаже установка сальника не обязательна, ведь подшипник Ивеко закрытого типа, пыль и грязь туда не проникают. Однако для повышения срока службы узла рекомендуется установить хотя бы самые дешевые сальники.

Аналогичные работы проводим и на противоположной стороне автомобиля. После того, как закончен монтаж, едем и наслаждаемся – теперь замена может потребоваться не ранее, чем через 100 тыс. км пробега, а может быть и позже. Такую же гарантию дает производитель при условии, что установка была проведена правильно.

И напоследок – если вы будете обращаться к токарю, не забудьте взять с собой чертежи. Они представлены ниже:

Выпрессовка и демонтаж старых подшипников

Снятый узел и поворотный кулак не нуждается в дальнейшей разборке. Единственное, что нужно выполнить – это извлечь старый сальник с помощью обычной плоской отвертки, зажав ступичный узел в тиски. Их в дальнейшем не рекомендуется использовать, устанавливают новые, как и подшипник.

Внутри кулака, расположены два конических радиально-упорных роликоподшипника. Они установлены враспор, и образуют ступичный узел.

  1. Для начала демонтажа достаточно отделить крепления тормозного диска от поворотного механизма колеса.
  2. Не забываем снять сальники.
  3. Малая обойма внутреннего подшипника вынимается без проблем руками.

  1. Далее одновременно посредством наставки из трубы надо выбить обойму наружнего роликоподшипника, как показано на фото ниже.
  2. После разделения одно кольцо с сепаратором остается на ступице, а второе – внутри кулака. Старая обойма стягивается специальным съемником, оснащенным захватами.
  3. Вторая часть детали выбивается из цапфы через проставку из мягкого металла в виде прутка или аккуратно отвёрткой.

  1. Наставку упирают в обойму и наносят несильные удары, перемещая ее по кругу.
  2. После этого из полости следует тщательно убрать старую смазку.

Установка новых подшипников в поворотный кулак

Важно знать:

Производители не слишком щедро смазывают свои подшипники и кольца, так что недостающее количество смазки придется добавить самостоятельно. Подойдет Литол-24 в количестве 40 г, наносим смазку на сепаратор и ролики перед тем, как осуществить замену переднего ступичного п/ш Нивы.

  1. В подготовленное отверстие поворотного кулака наставляем новую наружную обойму внутреннего и наружного роликоподшипника. Прессуем обоймы с обеих сторон, аналогично, как они были установлены в заводском исполнении.
  2. Далее закладываем смазку на дорожки качения, размазываем её равномерным слоем.

  1. Вставляем внутреннюю обойму, закрываем её сальником. Слегка нажимаем на пыльник оправкой нужного размера. Аналогично делаем с другой стороны, устанавливаем обойму и пыльник.

  1. Теперь вставляем ступицу в поворотный кулак, а именно в отверстия установленных роликоподшипников.
  2. Вставлять ступицу нужно ровно и без перекосов. В некоторых случаях, в зависимости от фактических посадочных диаметров, потребуется запрессовка через пресс. В данном случае применялась проставка.

  1. Замена завершена. Устанавливаем собранный узел в обратной последовательности. О регулировке читайте далее.

При отсутствии гидропресса или съемника замену производить с помощью молотка и оправки (или при помощи старого кольца). Такой вариант не рекомендуется, но для ознакомления продемонстирован на видео.

  1. Наружная обойма вставляется в гнездо ступицы и забивается без перекоса через деревянную прокладку.
  2. Для окончательной ее посадки можно взять трубу подходящего диаметра или оправку.
  3. Затем внутрь вкладывается сепаратор, и производится сборка узла по обратному алгоритму.

Видео: «Способ замены подшипника ступиц без пресса»

Порядок регулировки зазора подшипника:

  1. После сборки узла, затягиваем контргайку моментом 19,5 Н.*М (или 1,95 кгс.м), проворачивая в стороны саму ступицу.
  2. Ослабляем обратно, и затягиваем уже моментом 6,8 Н*М (или 0,68 кгс.м).
  3. Проверяем зазор согласно схеме, пределы от 0,02 до 0,08 мм.
  4. Стопорим контргайку, загибая края.

Важно знать о регулировки:

Рекомендуем посмотреть наглядно процесс регулировки на двух видеороликах, представленных ниже.

Видео: «Регулировка ступичных подшипников»

Видео: «Диагностика зазора в ступичном узле»

Подведем итоги

С учетом приведенной выше информации становится понятно, что заменить ступичный подшипник Нива Шевроле своими руками можно в условиях обычного гаража. Однако перед началом выполнения работ необходимо иметь все необходимые инструменты, а также придерживаться рассмотренных выше инструкций по демонтажу и установке нового подшипника. После замены также необходимо проверить новые подшипники на предмет посторонних звуков.

Рекомендуем также прочитать статью о том, какие признаки поломки ШРУС указывают на возникновение неисправностей. Из этой статьи вы узнаете, как проверить внутренний и наружный ШРУС, а также на какие симптомы следует обращать внимание, чтобы самостоятельно определить необходимость проверки ШРУСа.

Напоследок отметим, что при выборе ступичных подшипников для Шевроле Нива необходимо отдельно учитывать эксплуатационные условия и нагрузки. Если автомобиль активно используется для езды по бездорожью, необходимо приобретать детали высшего качества (как оригинал, так и аналоги известных мировых производителей).

Что такое нерегулируемый подшипник и зачем его ставят на Ниву Шевроле

Проблема штатных ступичных подшипников в том, что в ходе эксплуатации автомобиля их нужно постоянно регулировать. Если этого вовремя не сделать, они выйдут из строя, создавая при движении вой или гул. Избавить себя от таких проблем можно путем установки нерегулируемых ступиц или двухрядных подшипников.

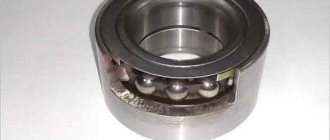

В продаже можно встретить усиленные, нерегулируемые ступицы с двухрядными подшипниками. По данным производителя этот модернизированный узел имеет следующие преимущества:

  1. нет необходимости регулировать (затяжка подшипника точно выставляется при его производстве);
  2. нет необходимости в регулярной смазке;
  3. исключает проворачивание подшипников на ступице;
  4. исключает износ посадочных мест подшипников на поворотном кулаке и ступице;
  5. шаровый подшипник уменьшает трение в ступичном узле;
  6. срок службы ступицы увеличен за счет утолщения

Хороший способ усилить подвеску — это поставить нерегулируемые двухрядные ступичные роликоподшипники на Ниву вместо штатных. Но есть один нюанс — такие изделия имеют другой наружный диаметр, для решения этой проблемы есть 2 пути:

  • 1) Расточить «родные» кулаки под двухрядный п/ш;
  • 2) Вставить комплект распорных втулок и зафиксировать оба роликоподшипника, сделав их нерегулируемыми;
  • 3) Купить и поставить готовый комплект.

Для 1 и 3 варианта подойдет подшипник фирмы SKF с маркировкой SKF IVECO BTH-1024 C. Для второго варианта — нужно прибрести специальный комплект втулок, об установке которых рассказано на видео ниже.

Видео: «Как сделать из регулируемых подшипников — нерегулируемые»

Переделка ступицы и установка нерегулируемого подшипника

Такую ступицу, под регулируемый подшипник, можно изготовить из штатной детали. Необходимо расточить отверстие в размер подшипника +50 мкм (0,05 мм) для натяга, и запрессовать его в полученном посадочном отверстии.

  1. По изложенной инструкции, осуществляем демонтаж старых деталей.
  2. Протачиваем в размер ступицу под нужный диаметр самостоятельно или заказываем у токаря в своём городе.
  3. Запрессовываем новый двухрядный шарикоподшипник, например SKF IVECO BTH-1024 C.
  4. Устанавливаем стопорное кольцо.
  5. Устанавливаем проставку (шайбу) порядка 3,5 мм и уплотнение (размер шайбы определить с помощью дополнительных замеров).
  6. Процесс сложный, поэтому рекомендуется смотреть его в видео-формате.

Видео: «Ставим нерегулируемый подшипник»

Видео: «Установка усиленных подшипников»

Видео: «Замена подшипника ИВЕКО»

Теперь разберём вопрос о выборе подходящего подшипникоа для замены, как в случае с обычной заменой, так и для переделки в двухрядный усиленный.

Как выбрать деталь для замены и номер подшипника

Убедившись в необходимости ремонта подшипников — следует подобрать в торговой сети подшипник ступицы по трем основным критериям (по умолчанию установлены конические роликовые однорядные подшипники — в новом комплекте должна быть гайка):

  1. Номер детали передней ступицы Shevrole Niva: 2007108 (каталожный номер — 2121-3103020-10, подшипник по ГОСТу — 2007108, зарубежный аналог по ISO — 32008).
  2. В комлект неообходимо покупать два роликоподшипника.
  3. Размеры подшипников передней ступицы Нивы Шевроле: высота – 19 мм, диаметр внутренний – 40 мм, диаметр наружный – 68 мм.
  4. Стоимость нового комплекта деталей в ступицу, в том числе двухрядных подшипников, а так же подходящие производители, представлены в таблице ниже.

Таблица — Рекомендуемые производители, номера и артикулы подшипников ступиц

N п/пПроизводительНомер по каталогуЦена на 2021 год, рубДополнительная информация
Размеры (мм) и параметрыПрименяемость
Стандартные комплекты из двух подшипников
1Волжский стандарт, Россия2007108200Внутренний диаметр — 40 мм; Наружный диаметр — 68 мм; Ширина -19 мм; Масса — 0,278 кг; Количество роликов в подшипнике — 21 шт.; Размеры ролика — 7/11х19 мм; Грузоподъемность динамическая — 40 кН; Грузоподъемность статическая — 52 кН; Максимальная номинальная частота вращения — 7000 об/мин.Chevrolet NIVA комплектаций L, LC, LE, GL, GLC. В том чиле Рестайлинг 2021 года.
2ВПЗ, Россия32008200
3SKF, Швеция32008X/QSKF770
4KOYO, Япония32008JR880
Двухрядные подшипники (для усиления)
1OPTIMAL, Германия681 9232200Внутренний диаметр — 40 мм; Наружный диаметр — 73 мм; Ширина — 55 мм; Количество дорожек качения — 2 шт.; Уплотнение — Есть.Аналогично
2RUVILLE, Германия40132480
3SKF, ШвецияBTH-1024 C VKBA 35512300

Важно знать:

Детали удовлетворительного качества служат порядка 20 тыс. км, пробег с высококачественными изделиями переваливает за 30 тыс. км. Наиболее популярны изделия Волжского и Самарского завода с маркировкой SPZ-GROUP. Цена ступичного подшипника в среднем составляет 1000 рублей.
