Как сделать дисковые тормоза на ваз 2114

Главная » Ремонт ваз

На чтение мин. Обновлено 04.08.2019

УСТАНОВОЧНЫЙ КОМПЛЕКТ MADLEXXCARS VAZ 08-15 KIT (MLC VAZ 08-15 KIT) для автомобилей Волжского автомобильного завода (АвтоВАЗ) ================================================== Создан для установки ЗАДНИХ ДИСКОВЫХ ТОРМОЗОВ ( ЗДТ ) с механическим стояночным тормозом на машины с БАРАБАННОЙ ТОРМОЗНОЙ СИСТЕМОЙ ( ЗБТ ).

Кронштейны (MLC VAZ 08-15) устанавливается между балкой и цапфой (задней осью) на высокопрочный крепеж.

В итоге БЕЗ ЗНАЧИТЕЛЬНЫХ ИЗМЕНЕНИЙ КОНСТРУКЦИИ (замены балки или сварочных работ…) балка без кронштейнов «БЕЗ УШЕЙ» модифицируется в узел ГОТОВЫЙ к установке новых тормозных механизмов (ТОРМОЗНЫХ СКОБ и СУППОРТОВ).

Разрабатывая комплект MADLEXXCARS VAZ 08-15 KIT (MLC VAZ 08-15 KIT) для автомобилей АвтоВАЗ, мы опирались на опыт других производителей подобных систем дисковых тормозов.

Но в отличии от них МЫ НЕ ПРИМЕНЯЛИ эксклюзивные и сделаные исключительно на заказ компоненты, а подобрали для нашей системы ДОСТУПНЫЕ и РАСПРОСТРАНЕННЫЕ заводские детали. От ходовых и часто встречающихся и моделей авто (оригинальные запчасти и аналоги, к которым легко найти в продаже, где угодно.) Чтобы установив наш комплект ЗДТ обладатели автомобилей, в будушем не испытывали абсолютно никаких затруднений с подбором расходных материалов или с ремонтом.

Суппорта, скобы и колодки применены от проверенных временем ЗАДНИХ ДИСКОВЫХ ТОРМОЗНЫХ TRW СИСТЕМ. (устанавливаемых на заднюю ось автомобилей по массе и габаритам схожих с АвтоВАЗовскими моделями) Тросы стояночного тормоза используются от модели СПОРТ Тормозные «не вентилируемые» диски 4×98 мм подобраны по параметрам от ФИАТ/АЛЬФА/LANCIA Предусмотрены дополнительные крепежные отверстия для установки грязе-защитных щитков с передней оси ВАЗ: 2108/09/099/13/14/15

В итоге вышла ПРОСТАЯ, ПОНЯТНАЯ, РАСПРОСТРАНЕННАЯ и НАДЕЖНАЯ тормозная система (ЗДТ) для задней оси с механическим стояночным тормозом за адекватную стоимость. __________________________________________________ Применяемость:

Для установки на автомобили ВАЗ с задней торсионной балкой со ступицей (4х98) без ABS ( Колесный диск R14 и больше ):

ВАЗ 2110/2111/2112 __________________________________________________ В комплект входят:

1) 2 ПРОСТАВКИ MADLEXXCARS (VAZ 08-15) 2) 8 ВЫСОКОПРОЧНЫХ БОЛТОВ для их установки, 3) ШАЙБЫ под тормозную скобу 4) КРЕПЕЖ для установки щитков(6 винтов,6 гаек, 6 заклепочных гаек. ================================================== ОСУЩЕСТВЛЯЕМ ДОСТАВКУ В ДРУГИЕ РЕГИОНЫ(Почтой РОССИИ или транспортными компаниями) подробнее о доставке узнайте на сайте madlexxcars в разделе доставка или свяжитесь с нами любым удобным для вас способом.

Автомобили отечественного производства надежные и довольно долговечные, несмотря на то, что их повсеместно ругают. Низкая стоимость, доступность элементной базы – это ключевые моменты при выборе машины. Но каждый водитель старается улучшить своего железного коня, поэтому для красоты и надежности часто ставят тормоза дисковые задние на ВАЗ-2114. Да, это красиво – барабанные смотрятся убого на литых дисках. И надежно – эффективность тормозов увеличивается в несколько раз в сравнении со стандартной комплектацией автомобиля.

Основные сведения

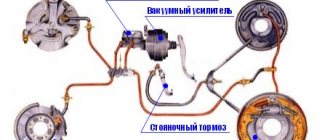

С момента выпуска первого автомобиля на автозаводе в Тольятти, а это была модель «Жигули-2101», прозванная в народе «копейкой», практически по сей день схема тормозной системы всех автомобилей оставалась неизменной. Впереди ставились дисковые, а сзади барабанные. Это логично, так как основная нагрузка при торможении приходится именно на передние.

Конечно, такая схема намного эффективнее, нежели у ГАЗ-24, у которой по кругу стоят барабаны. Потому что не будет секретом, что колодки дискового тормоза намного лучше схватывают, и путь до остановки, соответственно, значительно меньше.

Необходимые материалы и инструменты

Для работы вам потребуется такой набор.

Задние и передние дисковые тормоза должны обязательно отличаться по диаметру, и задние обязательно будут меньше. Иначе поездки превратятся в большой риск.

Тюнинг ВАЗ-2114

ВАЗ-2114 – это довольно свежая модель, которая пришла на смену знаменитой девятке. База у автомобилей одинаковая, даже такие мелочи, как задние фонари, и те стоят аналогичные. Но вот значительно улучшить машину можно только самостоятельно.

Стоит заметить, что «Лада-Калина» – это первая модель, на которой с завода устанавливаются именно дисковые тормоза на задней оси. И нужно еще упомянуть о том, что все изменения в своем автомобиле вы делаете исключительно на свой страх и риск. Вмешательство, изменение конструкции, рулевого управления, тормозной системы, карается снятием госномеров и запретом эксплуатации транспортного средства. Но если вас это не пугает, можете продолжить чтение.

Минусы

Не обошлось в замене тормозов на дисковые и без знаменитой «ложки дегтя», хотя касается она скорее именно тех проблем, которые может вызвать их установка.

Во-первых, их монтаж на ВАЗ 2114, наши органы правопорядка рассматривают как изменение конструкции.

Что это может повлечь за собой?

1. Штраф при прохождении техосмотра;
2. Можно оказаться элементарно неправым в спорном ДТП, если сотрудники ГИБДД акцентируют внимание что у вас «не правильные» тормоза;
3. Да и страховая компания тоже может счесть это причиной для невыплаты страховки.

Во-вторых, дополнительно нужно будет дорабатывать ручник – или менять его на гидроручник, хотя последний со временем ослабевает.

В-третьих, необходима доработка или тщательная регулировки колдуна, чтобы на ВАЗ 2114 задние колеса не тормозили сильнее передних, так как это непременно вызовет занос, особенно на льду или мокром асфальте. Для этого иногда даже приходится на четверть, а то и больше стачивать колодки.

Что нужно для тюнинга

Если все же решили поставить тормоза дисковые задние на ВАЗ-2114, нужно знать, какие для этого потребуются элементы:

1. Диски тормозные. Идеально подойдут те, которые установлены на передних колесах ВАЗ-2114 или аналогичных моделях – 2108, 2109. Диаметр их должен быть 240 мм. Но нужно обратить внимание на то, что без токаря не обойтись – ступица отличается немного по конструкции. А если конкретнее, то ее придется расточить с диаметра 58 мм до 60.
2. Суппорты, тормозные колодки, шланги – также с передних тормозов моделей поколения «Самара-1» и «Самара-2». Поэтому можно смело закупать весь комплект передних тормозов на девятку.
3. Пластины для проведения крепежа суппортов. Можно как сделать их самостоятельно, так и приобрести в автомагазинах.
4. 12 болтов М10Х1,25 длиной 30 мм.
5. Шайбы дистанционные – 8 штук. Идеально подходят те, которые установлены в приводе газораспределительного механизма 8-клапанных моделей ВАЗ-2109 и 2114.

Ну вот и все, куплены все запчасти, в наличии имеется весь необходимый инструмент. Осталось дело за малым – провести полную модернизацию. Нужно отметить, что достаточно новые ВАЗ-2114 (цена их на вторичном рынке остается высокой) не имеют задних тормозов, но без особого труда переделываются.

Процесс установки

Если при демонтаже возникают какие-либо трудности, то стоит заглянуть в руководство по обслуживанию ВАЗ 2114, там есть подробное описание снятия и установки всех механизмов. А теперь к работе:

1. Натяжки тросов необходимо ослабить и свести задние колодки. После этого можно 12-ым ключом снять направляющие шпильки. Посадочное место необходимо тщательно очистить при помощи щетки по металлу, а затем сбить барабан. Не рекомендуется брать для этих целей металлический инструмент, так как он может повредить посадочное место. Лучшим решением будет резиновый молоток;
2. Заднюю балку тоже необходимо подточить
3. Чтобы освободить колодки, необходимо извлечь пружины – сделать это можно обычной отверткой. После этих манипуляций можно извлечь стягивающую пружину и распорную планку. Далее следует опустить рычаг ручника, после чего можно достать тормозную колодку.Штатные элементы удалены, можно начинать установку нового механизма;

Важный момент! Иногда одно отверстие под палец в механизме меньше другого. Не рекомендуется самостоятельно корректировать этот размер. Лучшим решением будет поездка в мастерскую, где быстро подгонят диаметр.

1. Суппорт может стоять спереди или сзади оси колеса. На работе механизма это никак не должно сказаться, но обычно владельцы ВАЗ 2114 предпочитают ставить на задние оси, так как симметрия положительно скажется на торможении. Следующим шагом будет состыковка планшайбы и ступицы. Следует проверить, тщательно ли прошло центрирование. Если есть дефекты, то состыковку нужно провести повторно;
2. Стачиваем угол балки
3. Следующим шагом должна идти рихтовка углов балки. После завершения этой процедуры можно устанавливать ступицу. Рихтовка может выполняться при помощи болгарки. Основная часть работы завершена, осталось установить задние скобки на планшайбу, а затем закрепить на механизме тормозной диск. Чтобы конструкция была надежно, необходимо в точках контакта подкладывать дистанционные шайбы. Соединение скоб и планшайбы необходимо надежно закрепить, после чего перейти к герметизации механизма. Важным моментом является проверка педали. Задние колеса с усовершенствованным механизмом значительно сократят тормозной путь, тем самым повысят безопасность.
4. Результат работы

Рекомендуем: Как правильно выбрать электрический краскораспылитель?

Разборка узла

Перед разборкой всей тормозной системы на задней оси необходимо слить жидкость. Для этого выкручиваются прокачные штуцеры, расположенные на суппортах. Следовательно, в последующем придется сделать прокачку. Начальные работы выглядят следующим образом:

1. Ослабляете трос и сводите колодки. Выкручиваете направляющие шпильки, которые крепят барабан к ступице колеса. Если не получается легко снять барабан, обработайте обильно посадочное место проникающей смазкой WD-40. Она всегда должна быть под рукой при проведении подобного ремонта. Даже больше – заранее (примерно за полчаса) следует провести обработку этой жидкостью всех резьбовых соединений.
2. Извлеките пружины при помощи плоской отвертки и снимите распорную планку. Отсоединив трос ручника, можно полностью демонтировать старые, теперь уже ненужные, колодки.

Обратите внимание на то, что ручника теперь у вас не будет (если не установить гидравлический). Поэтому абсолютно все компоненты, которые так или иначе относятся к тросику, включая и его, можно удалять. А теперь нужно поговорить про установку.

Демонтаж

Прежде чем устанавливать дисковые, нужно демонтировать старые задние тормозные механизмы ВАЗ 2114.

Делается это так:

1. Снимаем колесо;
2. Снимаем тормозной барабан;
3. Убираем колодки;
4. Снимаем с колеса ступицу, предварительно открутив тормозную трубку.

Следует подготовиться к тому, что демонтаж будет нелегким. Мало того, что при эксплуатации тормоза имеют неприятное свойство прикипать, так еще и болты «приваривает» коррозия. Поэтому желательно гайки и сами болты обработать специальным средством (например WD 40), чтобы не сорвать их грани.

Снятую трубку важно чем-нибудь заглушить, чтобы не вытекала тормозная жидкость, а в систему не подсасывало воздух. После этого – сбивать ступицу. Лучше всего это получается, если приложить к опорному диску с обратной стороны доску или рейку, и бить по ней молотком, перемещая удары: один – снизу, другой – сверху. Так вы не нанесете серьезных повреждений диску.

Монтаж дисковых тормозов

Расположение суппорта механизма может быть как спереди, так и позади оси заднего колеса. Работать он будет в любом случае, но вот если установить сзади, эффективность немного выше становится. Далее в вашу задачу входит правильно произвести состыковку ступицы с планшайбой. Обращайте внимание на дефекты, даже самые незначительные. В том случае если имеются недостатки, проведите работы по состыковке повторно.

Положительные качества дисковых задних тормозов

Да, главный плюс – это увеличение безопасности. Сокращается тормозной путь, причем не зависит он от погоды. Работа узла стабильная, погода никоим образом не влияет на нее. Например, во время дождя барабанные тормоза становятся малоэффективными, увеличивается тормозной путь. Такого при использовании дисковых не наблюдается.

Перегрев не страшен дисковым конструкциям. Например, при торможении на высоких скоростях жидкость в системе нагревается за счет высокой силы трения. Барабан и колодки могут прогреться практически докрасна – вплоть до 600 градусов. Вследствие этого проваливается педаль, эффективность торможения в разы ухудшается. Такого вы никогда не почувствуете, если установлены дисковые тормоза. Устройство их простое и надежность высокая, поэтому за безопасность можно не беспокоиться.

Прокачка тормозов

После проведения всех работ нужно произвести прокачку – избавление от воздуха в системе. Это крайне необходимо для улучшения эффективности работы. А раз уж начали модернизацию, то не забудьте поменять все компоненты, которые служат долгое время. Замените шланги, передние колодки, вакуумный усилитель тормозов ВАЗ-2114, главный цилиндр. Что касается жидкости, то менять ее следует примерно раз в два года. Вкратце процедура прокачки выглядит так:

1. Заливаете в расширительный бачок жидкость.
2. Прокачиваете правый задний суппорт.
3. Проверяете уровень жидкости, при необходимости доливаете.
4. Прокачиваете левый задний суппорт.
5. Повторяете п.3.
6. Прокачиваете правый передний суппорт.
7. Выполняете п.3.
8. Проводите прокачку переднего левого суппорта в последнюю очередь.

Вот как прокачать тормоза ВАЗ 2114 правильно, суть процедуры – идти от дальнего к ближнему суппорту (относительно главного тормозного цилиндра).

Нужен ручник?

Но некоторые автомобилисты не могут обходиться без ручника. А новые ВАЗ-2114, цена которых в свое время была близка к 300 тыс., без ручника, а это не очень удобно. В городах на парковках без него просто никуда. А если установлена система автозапуска, то без ручника просто не обойтись – на скорость ставить не рекомендуется.

Что нужно для установки этого механизма? В первую очередь – это сам ручник, но только не тросиковый, а с гидравлическим цилиндром. Как правило, они универсальные, и китайские новые механизмы стоят от 1500 рублей и выше. И тормоза дисковые задние на ВАЗ 2114 будут оснащены системой ручника.

Процедура монтажа крайне проста – ставите его на место старого, крепите болтами, подключаете к гидравлической системе, а именно – к той части, которая управляет суппортами на задней оси. Вот и все, отныне вы будете с ручником, который будет идеально работать в любых условиях. Не страшен ни перегрев, ни мороз, ни дождь проливной. И даже в мороз можно использовать ручник.
