Стоимость работ и деталей

Стоимость работы по замене цепи на сервисе держится в пределах 700 рублей, а цена работы по комплексной замене цепи, звездочек, натяжителя и успокоителя цепи составляет около 1800 рублей.

Стоимость цепи от 350 до 600 рублей, комплекта звезд (звезда коленвала, распредвала и масляного насоса) около 400 рублей, башмак натяжителя классический (с резиновой накладкой) около 100 рублей, модернизированный со звездой на подшипнике около 1400 рублей, успокоитель цепи около 80 рублей.

При покупке цепи тщательно осмотрите ее заклепки, они все должны быть хорошо расплющены, чтобы ни один штифт не выскочил и цепь не разъединилась.

Натяжитель цепи рекомендуется покупать нового образца со звездочкой на подшипнике, даже не смотря на его высокую стоимость. Он поднимает ресурс цепи и уровень шума с ним гораздо ниже, чем с классическим «башмаком».

К тому же во время работы двигателя на башмаке стачивается резиновая накладка, и вся стружка летит в масло, по этой причине цепь нужно подтягивать чаще. Натяжитель с подшипником лишен этих проблем, а его ресурс гораздо выше.

Замена цепи своими руками

Для замены цепи и шестерен с автомобиля понадобится слить охлаждающую жидкость и снять радиатор охлаждения. Ослабить крепление генератора, снять приводной ремень.

Снять клапанную крышку и совместить метки коленчатого и распределительного валов с метками на двигателе, для чего метку на шкиве коленчатого вала совместить с самой большой меткой на передней крышке ГРМ.

Включив пятую передачу и стояночный тормоз, ключом на 38 сорвать храповик (болт крепления) шкива коленчатого вала.

Снять датчик положения коленвала (для инжекторных двигателей) и переднюю крышку двигателя.

ВНИМАНИЕ! Помимо 9 болтов в верхней части крышки есть еще 3, которые вкручиваются со стороны поддона.

Если автомобиль карбюраторный, то шестерня масляного насоса приводит в действие распределитель зажигания (трамблер), и для облегчения работы рекомендуется поставить метку на блоке и на шестерне, чтобы дополнительно не настраивать зажигание.

Сняв крышку, отогнуть фиксирующие шплинты на шестерне масляного насоса (если ее необходимо снять) и ослабить фиксирующие гайки.

Снять шплинт шестерни распредвала и ослабить гайку.

Открутить гайки натяжителя цепи и снять его.

После снятия натяжителя цепь ослабнет и можно будет легко снять шестерни, а за ними и всю цепь.

Проверить состояние шестерни коленчатого вала, башмака натяжителя и успокоителя цепи, при необходимости заменить.

Собирать все в обратном порядке, но с некоторыми особенностями:

• если шестерня масляного насоса меняется на карбюраторном двигателе, на новой поставить метку так же, как и на старой;
• сначала устанавливается успокоитель и башмак натяжителя цепи;
• далее шестерня коленвала, на которую накидывается новая цепь;
• цепь пропускается сверху вниз, после чего заводится на шестерню коленчатого вала;

• затем шестерня масляного насоса вставляется в цепь и садится на вал (для карбюраторного двигателя по заранее установленным меткам);
• в последнюю очередь в цепь вставляется шестерня распределительного вала и устанавливается на распредвал;
• при установке шестерни распределительного вала метки на шестерне коленвала и распредвала должны совпасть с метками на блоке и пенале; если этого не произошло, нужно переставлять цепь по зубьям до тех пор, пока они не совпадут; допускается небольшое отклонение, т.к. на новых шестернях при изготовлении метки не всегда точно отмечаются;

• после совмещения меток установить натяжитель цепи, предварительно утопив его до упора и зафиксировать в таком положении, для чего открутить и закрутить его фиксатор;
• после установки натяжителя цепи натянуть ее, для чего отпустить фиксатор натяжителя и провернуть коленчатый вал на 2 оборота, затем затянуть фиксатор;
• после того, как цепь натянута, с помощью динамометрического ключа обтянуть болты распредвала и шестерни масляного насоса с усилием 4-5 кгс∙м и загнуть язычки шплинтов;
• установить переднюю крышку с новой прокладкой и, при необходимости, заменить передний сальник коленвала, установить шкив и затянуть его болт (храповик) с усилием 10-12 кгс∙м.

Все остальное собирается в обратной последовательности.

Цепь ГРМ ВАЗ 2106: характеристики

1. Снимаете корпус воздушного фильтра, ветошью закрываете карбюратор, чтобы в него не попало ничего лишнего. На этом же этапе можно слить масло из двигателя.
2. Отсоединяете тросик подсоса и центральный провод с трамблера.
3. Отсоединяете трубки и уводите их в сторону, чтобы не мешали.
4. Демонтируете кожух вентилятора.
5. Если крыльчатка находится на помпе, то выкручиваете болты ее крепления и снимаете вместе с ремнем привода генератора и шкивом.
6. Снимаете защиту картера.
7. Очищаете всю переднюю часть мотора от грязи, промываете растворителем или бензином.
8. Устанавливаете под задние колеса упоры, включаете максимальную передачу (четвертую или пятую), вытягиваете ручник.
9. Чтобы ослабить гайку на храповике, необходимо нанести по ней резкий удар молотком.
10. Демонтируете крышку с головки блока, выкрутив все гайки ее крепления.
11. Отгибаете шайбу, которая находится под болтом звездочки распределительного вала. Резко ударив по нему молотком, ослабляете затяжку.
12. Снимаете автомобиль со скорости.
13. Проворачиваете шкив коленчатого вала до тех пор, покуда не сместится метка на его шкиве с риской на передней крышке. Вместе с этим должны совместиться метка на звездочке распревала и отлив на пастели.
14. Отверните гайку на храповике и снимите шкив.
15. Выкрутите гайки и болты, которыми произведено крепление передней крышки двигателя. Всего 9 точек крепления. Снимите крышку.
16. Отогните стопорную пластину и выкрутите болт со звездочки привода вспомогательных механизмов.
17. Ослабляете гайку на натяжителе цепи ГРМ ВАЗ 2106. Монтажной лопаткой отжимаете натяжитель и фиксируете его, затянув гайку.
18. Выкручиваете болт на распределительном валу.
19. Выкручиваете возле маленькой звездочки коленчатого вала ограничительный палец.
20. Отпускаете цепь и снимаете эту звездочку с коленчатого вала.
21. Стараясь не провернуть, снимаете звездочку привода вспомогательных механизмов и цепь ГРМ 2106.

Читать далее: Обзор mitsubishi генератора (lancer 9 и 10 поколения, carisma и galant): замена ремня и подшипников

На этом снятие можно считать завершенным, теперь нужно установить новую. Но обязательно перед началом всех работ обильно смажьте цепь свежим моторным маслом.

Метки на распределительном валу ВАЗ 2106

Даже больше скажу – желательно проводить замену цепи ГРМ тогда же, когда и меняете масло в двигателе ВАЗ 2106. В целом же последовательность строго обратная:

1. Наживляете все болты, которыми крепятся звездочки. Проворачиваете коленчатый вал на два оборота, чтобы проверить, совмещаются ли метки на звездочках коленчатого и распределительного валов. Если все верно установлено, то все метки должны совпасть (на звездочке коленвала напротив отлива в блоке, а на звездочке распределительного напротив отлива крышки подшипников).
2. Все болты затягиваются только динамометрическим ключом. Момент затяжки должен быть в интервале 41,2-51 Н*м.
3. Производите натяжку цепи.
4. Протираете все посадочные места и устанавливаете прокладки (новые).
5. Устанавливаете привод генератора и крыльчатку.
6. Проверяете угол опережения зажигания. Если нужно, производите его регулировку.

1. Ослабления и выкручивания двух болтов крепления корпуса успокоителя цепи ГРМ 2106.
2. Выкручиваете обе гайки крепления натяжителя.
3. Отворачиваете крепеж башмака, вытаскиваете его (причем вместе с самим башмаком).
4. Первым устанавливаете успокоитель.
5. На новом натяжителе ослабляете колпачковую гайку. Вдавливаете до конца шток и затягиваете эту гайку. Тем самым шток фиксируется и натяжитель без проблем ставится на свое место.
6. Выбиваете сальник, при помощи подходящей оправки ставите вместо него новый.

1. Отворачиваете колпачковую гайку и снимате ее. Шток натяжителя ГРМ при этом выдвигается и цепь натягивается посредством башмака.
2. Проворачиваете коленчатый вал на один-полтора оборота. При этом пружина на башмаке должна сама отрегулировать силу натяжения. Обратите внимание, что провернуть коленвал можно тремя способами: ключом храповика, кривым стартером, либо же если поддомкратить одно заднее колесо и включить максимальную передачу. Конечно, удобнее всего делать это ключом храповика, так как следующий шаг самому будет проблематично выполнить.
3. Нащупайте шток натяжителя и проворачивайте коленчатый вал. Остановитесь в тот момент, когда шток уйдет на максимальную глубину в корпус.
4. Поставьте на место колпачковую гайку и затяните ее.

Стоит сказать несколько слов о правильной замене цепи ГРМ ВАЗ 2106 и аналогичных моделях (2101-2107). Не стоит поддаваться на провокации и слушать «знатоков», которые советуют цепь рассоединить и протянуть, привязав проволокой к старой.

Этот способ имеет шанс на существование лишь в одном случае – если поломка настигла вас в дороге, вдали от населенных пунктов, и вам нужно кровь из носу проехать сто, пятьсот, тысячу километров, чтобы после этого провести качественный и правильный ремонт.

Но если же вы располагаете всеми инструментами и возможностями, то не стоит делать ремонт сразу же некачественно, абы как. На этом, пожалуй, можно и закончить небольшой экскурс в теорию двигателей, а конкретно – в конструкцию цепного привода ГРМ на автомобиле ВАЗ 2106.

Как вы смогли понять, все работы без труда можно выполнить своими руками и довольно быстро.

Цепь обладает практически нулевой способностью растягиваться и сжиматься, и достаточно ограниченной гибкостью. Поэтому для того, чтобы обеспечить ей постоянное натяжение во время работы на своем месте при любых оборотах, ее приходится в буквальном смысле заковывать в оковы, применяя систему из натяжителей и успокоителей.

Эту задачу на ВАЗ 2106/2107 решают успокоитель — дополнительные подпружиненная прижимная планка. Она имеют стальной каркас, покрытый слоем прочной резины. Натяжители и успокоители достаточно эффективно гасят вибрацию и шум. Спадание цепи предотвращает ограничительный палец, который ввинчивается в блок или головку блока цилиндров. При нормальной работе цепь его не касается.

Замена цепи ГРМ на ВАЗ необходима, когда наступил ее критичный износ, ресурс выработан и подтяжка ее всякими «хитрыми» способами уже не дает результата. К таким способам относятся:

• наращивание длины рабочей части натяжителя, путем напрессовки куска трубки подходящего диаметра;
• «доваривание» на башмак дополнительной скобы и прочие «издевательства» над двигателем.

Вытянутая цепь ГРМ уже не обеспечивает точность совпадения фаз газораспределения, что отрицательно сказывается на работе двигателя. К тому же она изнашивает башмак и постоянно «отбивает голову» успокоителю. Помимо этого повышается шумность работы двигателя, увеличивается расход топлива и ухудшается запуск двигателя. Стоит сказать и о том, что цепь иногда и разрывается со всеми вытекающими.

Для работы нам потребуются: ключи «на 10», «на 13», «на 17», специальных ключ для гайки крепления шкива коленчатого вала (или головка «на 36»), отвёртка, монтажная лопатка, молоток, бородок.

• Fenox PC2103C3 — 519 руб.
• Kraft KT 017736 — 620 руб.

Читать далее: Молдинги на двери авто как и чем их приклеить — фото и видео инструкция

Оригинальный номер натяжителя цепи ГРМ 2101-1006060, средняя цена 364 руб.

• TSN 671 — 254 руб.
• Riginal RG2101-1006060 — 230 руб.
• Trialli MT 151 — 407 руб.

Периодичность замены — каждые 200 тыс.км.

Для начала снимаем крышку головки блока.

Теперь проворачиваем коленчатый вал до того момента, пока метка на звездочке распределительного вала не сойдется с меткой на корпусе.

Метка на коленчатом вале также должна будет сойтись с меткой на крышке распредвала.

Далее отгибаем стопорную шайбу болта звездочки распределительного вала. После чего включаем четвертую передачу и ставим автомобиль на ручной тормоз.

Затем ослабляем болт крепления звездочки распределительного вала.

Накидным ключом «на 10» отворачиваем две гайки шпилек, соединяющих части кожуха. Головкой «на 10» с удлинителем отворачиваем болт крепления верхнего кожуха к кронштейну. Снимаем кожух. Ключом «на 10» откручиваем «пропеллер».

Ключом «на 10» отворачиваем три гайки и шесть болтов крепления крышки привода распределительного вала к блоку цилиндров.

Снимаем крышку привода распределительного вала.

Ключом «на 17» отворачиваем болт крепления башмака натяжителя.

… и снимаем башмак.

Зубилом отгибаем край стопорной шайбы болта крепления звездочки привода масляного насоса.

Ключом «на 17» отворачиваем болт крепления звездочки привода масляного насоса.

Снимаем болт с шайбами.

Снимаем звездочку. Вынимаем цепь привода распределительного вала. Затем приподняв цепь, снимаем звездочку распределительного вала.

Ключом «на 10» отворачиваем ограничительный палец цепи и снимаем его.

Перед установкой цепи совмещаем метку на звездочке коленчатого вала с меткой на блоке цилиндров.

Головкой «на 13» ослабляем колпачковую гайку натяжителя цепи. Проворачиваем коленчатый вал по часовой стрелке на полтора-два оборота. При этом пружина натяжителя, действуя на башмак натяжителя, автоматически отрегулирует натяжение цепи. Затягиваем колпачковую гайку натяжителя.

В процессе эксплуатации автомобиля цепной привод медленно растягивается. Деформации металлических сочленений не происходит — причина явления кроется в истирании шарниров каждого звена, образовании зазоров и люфта. В пределах 1—2 втулок выработка невелика, но умножьте величину зазора на 116 и получите заметное удлинение элемента в целом.

Как определить неисправность и степень изношенности цепи:

1. Первый симптом — посторонний шум, доносящийся из-под клапанной крышки. В особо запущенных случаях звук переходит в громкое тарахтение.
2. Снимите крышку клапанов и проверьте совпадение меток на звёздочке распределительного вала и шкиве коленвала с соответствующими выступами на корпусе. Если наблюдается сдвиг 10 мм и более, элемент однозначно растянут.

Однажды в процессе диагностики мотора «шестёрки» пришлось наблюдать такую картину: удлинившаяся цепь не только оборвала успокоитель, но и проделала глубокую канавку в корпусе головки цилиндров. Дефект частично затронул плоскость прилегания клапанной крышки, но трещины и протечки моторного масла не образовались.

Цепь, растянутая на 1 см и больше, способна перескочить на 1—4 звена по шестерёнкам. Если элемент «перепрыгнул» на одну секцию, нарушаются фазы газораспределения — мотор сильно вибрирует на всех режимах работы, значительно теряет мощность и часто глохнет. Явный симптом — выстрелы в карбюратор либо выхлопную трубу. Попытки настройки зажигания и регулировки топливоподачи бесполезны – «тряска» двигателя не прекращается.

• цепь двухрядная, подходящая конкретному типу двигателя;
• 3 шестерёнки — две больших и одна малая (продаются комплектом);
• башмак натяжного устройства;
• пластина успокоителя;
• прокладка передней крышки силового агрегата;
• герметик силиконовый высокотемпературный.

Приступаем к замене

Итог

По итогу замены цепи фазы газораспределительного механизма возвращаются в свои пределы, работа двигателя стабилизируется и уходит посторонний шум из его передней части.

Если натяжка цепи не помогает, а шум продолжает беспокоить, не стоит затягивать с ее заменой, т.к. при биении она будет разбивать соседние детали и нарушать работу двигателя.

После покупки своей «Копейки» начал потихоньку ее ремонтировать и первым делом приступил к проверке двигателя, так как тарабанил он ужасно. Предыдущий хозяин сказал, что прогорел клапан, но после снятия клапанной крышки оказалось, что причина несколько серьезнее. Вот что я увидел после снятия крышки клапанов:

Как видите, корпус распредвала разбит и кусок валялся в головке сверху. Более того, рядом в той же куче лежал еще рокер с пружиной. Не удивительно, что предыдущий владелец ВАЗ 2101 думал, что прогорел клапан, так как симптомы похожи — не работал один цилиндр. Ниже расскажу более подробно о ремонте ВАЗ 2101-2107 с подобными проблемами.

Замена распределительного вала с пеналом на ВАЗ 2101-2107 своими руками

Итак, первым делом я поехал и купил другой распредвал у одного мужика. Конечно на новый не рассчитывал, но как оказалось зря. Этот мужик достал распредвал, замотанный в бумагу еще со времен СССР. И вместе с ним отдал комплект рокеров. За эту покупку я отдал ему 750 рублей. Хотя в магазине новые детали эти стоят не менее 2 000 рублей.

Первым делом снимаем клапанную крышку, открутив ключом на 10 все ее гайки крепления, после чего получается вот такая картина:

Теперь необходимо плоской отверткой отогнуть шайбу под гайкой крепления звезды распредвала:

И откручиваем гайку ключом на 17, как это показано на фотографии ниже:

Теперь откручиваем болт натяжителя цепи ГРМ, который находится на передней стороне справа:

После того, как цепь ослаблена, можно аккуратно постучать с внутренней стороны звезды, чтобы она соскочила:

Далее можно приступать к отворачиванию гаек крепления крышки распредвала на ВАЗ 2101-2107, как это показано на фото внизу:

И затем можно снимать корпус вместе с распределительным валом двигателя, просто взявшись за нее и потянув с определенным усилием вверх:

Окончательный результат работы можно посмотреть на приведенной ниже картинке:

Теперь берем новые рокера, и устанавливаем их вместо старых. Это обязательно, так как на старых уже есть выработка и отрегулировать клапана будет довольно проблематично, да и от стука можно вообще не избавиться. Рокера меняются довольно просто. Необходимо поднять его до конца вверх и он извлекается без проблем:

Пружины тоже желательно заменить, так как стоят они копейки, всего-то 3 рубля за штуку. Новые рокера устанавливаются без какой-либо последовательности. Если же устанавливать старые, то их нужно ставить в том же порядке, в котором они и стояли.

Затем берем новый распредвал 2101-2107 в сборе и устанавливаем на ГБЦ, после чего производим затяжку гаек динамометрическим ключом:

Затягивать их стоит в строго определенной последовательности, как показано на схеме:

Прилагать необходимо усилие от 18 до 21 Нм. Не превышайте заданный диапазон значений, так как можете повредить резьбу. После установки одеваем обратно звезду с цепью и обязательно производим регулировку клапанов на ВАЗ 2101-07

Заводим мотор и проверяем как все работает, и при необходимости регулируем клапана повторно! У меня все получилось с первой попытки и довольно удачно, мотор теперь работает как надо.

Кроме цепи ГРМ мы заменим еще башмак натяжителя, ремень генератора, успокоитель и звездочки. Перед началом работы подготовьте инструментарий, вам потребуется стандартный набор ключей, а также универсальный фиксатор шкивов, спецключ на «36», пустая тара для слива антифриза.

1. Снимите с карбюратора корпус воздушного фильтра.

2. Открутите три гайки ключом на «10» и еще четыре ключом на «8».

5. Ключом на «10» открутите восемь гаек крепления клапанной крышки затем снимите шайбы с пластинами.

9. Ослабляете гайку крепления генератора ключом на «19».

10. Отпустите хомуты на патрубках и снимите их.

11. Далее необходимо ослабить хомут нижнего патрубка водяной помпы и снять его.

12. Отключите питание вентилятора и термодатчика на радиаторе.

14. Отпустите гайку натяжителя генератора, затем используя монтировку, сдвиньте его вперед.

15. Снимите ремень генератора ВАЗ 2106.

17. Открутите гайку на «36», которой крепится шкив коленвала. Застопорите шкив при помощи спецключа и открутите. В случае отсутствия спецключа включите пятую передачу, нажмите на педаль тормоза, затем используя ключ, открутить ее.

20. Открутил болт крепления звездочки распредвала и снял ее. Пометьте или попытайтесь запомнить положение для центровки. После этого увидел следующую картину.

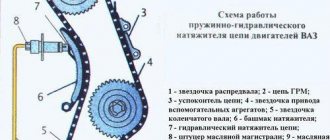

1. Предохранитель, не дающий цепи перескакивать.
2. Крепление башмака натяжителя цепи ГРМ.
3. Звездочка коленвала.

26. Поставьте натяжитель цепи на место, затем активируйте его. Затяните все крепежные болты и «законтрите» их. Провернув коленвал на два оборота, убедитесь, что метки совпадают, а клапана не встречаются с поршнями.

28. Поставьте шкив, еще раз проверьте совпадают ли метки и затяните его.

30. Установите трамблер на место, и не забудьте после завершения процедуры замены цепи ГРМ ВАЗ 2106 — выставить зажигание.

Собственно, все, замена цепи ГРМ на ВАЗ 2106 своими руками завершена, надеюсь успешно!? Спасибо, что зашли, всего хорошего, до новых встреч на ВАЗ Ремонт своими руками!

Как выставить зажигание на автомобиле Ваз 2106? (Пошаговая инструкция видео)

Основная причина замены двухрядной цепи газораспределительного механизма – чрезмерное растяжение. Дистанционно критическое удлинение распознается по шуму – цепка брякает и трется о смежные детали. На деле предельный износ приводит к потере мощности, приемистости и нестабильной работе двигателя ввиду взаимного смещения распределительного и коленчатого валов. Визуально на это укажет смещенный шкив привода вспомогательных агрегатов.
Согласование углов взаиморасположения распредвала (РВ) и коленвала (КВ) производится путем совмещения отметок на звездочках с отливами на корпусах двигателя. Последних – два: один расположен на передней алюминиевой крышке (длинная черточка), второй – на постели РВ. Однозначность относительного расположения «маяков» важна на протяжении всей операции смены цепочки.

Добро пожаловать!

Знаете ли Вы, что такое фазы газораспределения? В статье мы познакомимся с понятием и попытаемся объяснить и показать наглядно правильную установку фаз по меткам.

Примечание!Вам понадобятся следующие инструменты: отвёртка, три гаечных ключа «на 8» «на 10» и «на 13», специальный ключом для проворачивания шкива коленвала (в отсутствие такового используйте головку «на 36»).

В процессе эксплуатации автомобиля ВАЗ 2106 автовладелец может столкнуться с затрудненным запуском двигателя и появлением перебоев в работе силового агрегата. Причиной подобных неисправностей является неправильно выставленное опережение зажигания, требующее своевременной регулировки. Такая работа не представляет особой сложности, поэтому с ней справятся даже те автовладельцы, которые имеют отдалённое представление о ремонте своего автомобиля. В этой статье мы расскажем вам как выставить зажигание на Ваз 2106.

Машину разгоняют до скорости приблизительно 45 километров. Включают четвертую скорость, и резко нажимают на педаль газа.После такого резкого ускорения появляется выраженная детонация и звон так называемых пальцев, который проходит по мере разгона автомобиля, это может говорить о сбившимся зажигании.

Выполнить самостоятельно такой ремонт двигателя не составит труда. Чтобы самостоятельно выставить зажигание Ваз 2106 вам потребуются следующие инструменты:

• Вольтметр или контрольная лампочка, работающая от 12 вольт.
• Накидной ключ №13.
• Свечной ключ.

Выставить зажигание на двигателе ВАЗ 2106 можно по 4 и 1 цилиндру. Алгоритм работы несколько отличается в зависимости от цилиндра, с которым выполняется работа. Также в этой статье мы расскажем, как выставить электронное зажигание на Ваз 2106.В первую очередь вам необходимо определить по каким меткам будет выставляться зажигание.

Зажигание выставляется по меткам на ГРМ. Длинная метка соответствует нулевому зажиганию, средняя — пяти градусам угла, короткая — десяти градусам угла опережения.Также вы можете найти на ободе шкива обозначение верхней мертвой точки, также на шкиве имеется небольшой наплыв, расположенный напротив отметки верхней мертвой точки.

Именно по этим отметкам и следует выставить бесконтактное зажигание на Ваз 2106.Нужно свечным ключом выкрутить свечу с 1-го цилиндра, пробкой или пальцем закрыть появившиеся свечное отверстие.Специальным ключом нужно поворачивать коленчатый вал до начала такта сжатия. Такой такт сжатия начинается, как только поршень начинает двигаться вверх.

Определить сжатие можно по давлению в отверстии свечи.Крутить коленвал нужно пока не совпадет отметка на крышке, расположенной на ГРМ. В том в случае, если вы используете низкооктановое топливо, то совмещать отметку на шкиве коленвала необходимо с длинной отметкой, что равняется нулевому углу опережения.

Если же вы заливаете в двигатель 92 бензин, то совмещать отметку нужно со средней риской.Далее отстёгиваем защелки и демонтируем крышку трамблера.Ротор после поворота коленчатоговала будет в положении, когда контакт ротора в распределителе направлен в сторону первого цилиндра.Совместив отметки, следует провести от распределителя линию, которая проходит через защелки крышки и направляется параллельно оси двигателя.

В том случае, если такая воображаемая линия не пересекает защелки крышки, следует в обязательном порядке выполнить соответствующую регулировку:Откручиваем гайку, которая фиксирует распределитель, после чего тянем трамблёр вверх. При вращении оси ротора, следует выставить ее параллельно оси двигателя.

Устанавливаем на место распределитель, фиксируем его гайкой крепления, но не полностью ее затягиваем.Далее вам потребуется контрольная лампа или вольтметр. Данный прибор нужно подключить одним концом к выходу катушки зажигания, тогда как второй провод от лампы подсоединяют на массу или на карбюратор.

Включают зажигание и плавно поворачивают распределитель. Поворачивать необходимо до того момента, пока не погаснет контрольная лампа. Если лампа изначально не горит, то регулировки не требуется.После этого начинаем поворачивать распределитель по направлению против часовой стрелки. Как только загорается контрольная лампа следует зафиксировать распределитель, затянув гайку.

Включаем зажигание и устанавливаем на место трамблёр.Проверка правильности проведенной работы не представляет сложности. Разгоняем машину до скорости в 40 километров и резко нажимаем на газ на четвертой передаче. Если при таких манипуляциях возникает детонация, не пропадающая при ускорении автомобиля, выставлено раннее зажигание.

Заключение

Как вы можете видеть, самостоятельная регулировка и выставление зажигания на автомобиле ВАЗ 2106 не представляет особой сложности. С такой работой справится каждый автовладелец, чтобы правильно выставить в машине зажигание не потребуется использовать каких-либо специальных инструментов. Если у вас появились какие-либо сложности с этой работой, то ниже мы подготовили видео, где наглядно рассказывается о том, как выставить зажигание на Ваз 2106. Проводить такую регулировку рекомендуется каждые 15 тысяч километров или же по мере появления характерных признаков проблемы с зажиганием.

Читать далее: Новый Peugeot 208 2019-2020 фото, видео и цена Пежо 208 характеристики

Содержание

[ Раскрыть]

[ Скрыть]

Автомобилисты давно убедились в преимуществах электронного (бесконтактного) зажигания, которое лишено недостатков контактного, например, не нужно регулировать зазор в контактной группе. В данной статье мы рассмотрим, как отрегулировать зажигание на ВАЗ 2106 по 1-му цилиндру.

На крышке ГБЦ и шкиве коленвала есть метки и отливы.

По меткам можно настроить угол опережения зажигания:

• первая метка, расположенная по ходу часовой стрелки, означает, что угол опережения зажигания 10°;
• средняя метка предназначена для установки угла опережения равным 5°;
• по самой короткой, последней метке, устанавливается угол опережения 0°: в этом случае смесь будет возгораться, когда поршень достигает верхней мертвой точки.

Метки на крышке ГБЦ

Совмещаются метки путем вращения коленчатого вала, либо за храповик, либо с помощью спецключа за гайку.

Классика жанра, ваз 2106 97 года выпуска. Это уже вторая замена цепи ГРМ на этой машине за месяц, поскольку в первый раз клиент привез «оригинальную ВАЗовскую» цепь, произведенную в соседнем подвале. Через месяц она растянулась и снова здравствуйте. Но все мы уже давно славим качество наших запчастей, поэтому пришлось проконсультироваться со знатоками авторынка и выбрать цепь на которую меньше всего поступило жалоб. Эксплуатация покажет!

Попутно поменяем воздушный фильтр, ремень генератора, башмак натяжителя, успокоитель и все звездочки, рез пошла такая песня.

За нетяжителем, успокоителем и ремнем клиент пошел пешком поскольку сразу не позаботился о покупке.

Приступаем к замене

Нам понадобится: спец ключ на 36 и универсальный фиксатор шкивов.

Данная машина карбюраторная но если установлен инжектор процедура замены особо не отличается.

Вид под капотного пространства.

Снимаем корпус воздушного фильтра с карбюратора. Откручиваем три гайки на 10 и четыре на 8 крепления корпуса к карбюратору.

Осторожно не уроните ничего в карбюратор иначе придется его снять, а может и впускной коллектор тоже. Потому что если на заведенной машине они попадут под впускной клапан то можно отправится прямиком на ремонт головки.

Снимаем бензопровод и крышку трамблера. Откручиваем восемь гаек на 10 крепления клапанной крышки и снимаем шайбы с пластинами.

Снимаем тросик подсоса и привод дроссельной заслонки. Затем снимаем клапанную крышку вместе с прокладкой, ее тоже лучше заменить.

Снимаем защиту снизу.

Сливаем антифриз.

Ослабляем гайку на 19 крепления генератора.

Раскручиваем хомуты на патрубках и снимаем последние.

Ослабляем хомут нижнего патрубка помпы и легким движением руки снимаем его.

Отсоединяем провода питания вентилятора охлаждения и термодатчика на радиаторе. Снимаем радиатор вмести с патрубками и термостатом.

Ослабляем гайку натяжителя генератора и при помощи монтировки сдвигаем его вперед. Снимаем ремень генератора.

Теперь вращаем коленвал за шкив волшебным ключом на 36 и добиваемся совпадения меток на шкиве и крышки, а также на звездочке распредвала и отливе постели последнего.

А теперь самое интересное. Откручиваем гайку на 36 держащею шкив коленвала. Стопорим шкив специальным ключом и откручиваем. Если нет такого можно включить пятую скорость, попросить друга нажать на тормоз и легким движением ключа открутить ее.

Снимаем шкив. Откручиваем шесть болтов и три гайки на 10 сбоку, три болта снизу крышки привода распредвала. Снимаем последнею.
