Всё о полном приводе Шеви Нивы — постоянный или подключаемый?

Автомобиль ВАЗ 2121, иначе говоря, «Нива» — поступил в серийное производство в 70-х годах прошлого века. Такой автомобиль относится к классу легковых машин повышенной проходимости. В истории отечественного автопрома «Нива» стала первой машиной, в конструкции которой применялся полный привод. Рассмотрим подробнее устройство трансмиссии. Сделать это следует для того, чтобы понять, почему с учетом почти 40-летней истории трансмиссия нива отличается от множества прочих аналогичных машин, оснащенных полным приводом и возможностью переключения классическим способом или при помощи вискомуфты.

Трансмиссия в ряду семейства «Нивы» (2121, 2131) сконструирована таким образом, что полный привод подается на 4 колеса. Также характерным выступает наличие межосевого дифференциала. Трансмиссия включает в себя КП, раздаточный механизм, пару карданных валов, а также оба моста. Характерным отличием модели 2131 является удлиненный кузов. В остальном преимущественные сходства с первой моделью прослеживаются во всем. От мотора происходит передача крутящего момента через коробки передач на «раздатку», а она, в свою очередь, передает момент к мостам.

Дальше через карданные валы он уходит к редукторам. Передний редуктор через дифференциал и шарниры равных угловых скоростей передает момент на колеса. Аналогично для задних, так же выступающих ведущими, колес. Именно потому, что крутящий момент распределяются на 4 колеса одновременно, привод получил название полного. Обозначением является следующее – 4WD. Еще один отечественный автомобиль, устроенный по схожему принципу с «Нивой», — УАЗ.

Дифференциал

Такой механизм представляет собой своего рода распределитель тяговых усилий, идущих от мотора на колеса. Важной особенностью является то, что последние имеют возможность вращаться с различными скоростями. Важность наличия дифференциального механизма обусловлена тем, что во время совершения маневров поворота колесо, находящееся внутри, совершает количество оборотов меньшее, если сравнить их с количеством поворотов внешнего.

При отсутствии механизма дифференциала это вызывало бы пагубные последствия, такие как износ и повреждения, ведь получалось бы следующее: одно колесо при выполнении поворота находилось бы в состоянии букса, а второе просто терлось об дорожное покрытие. Особенности конструкции трансмиссии «Нивы» предусматривают наличие 3-х дифференциалов. Они располагаются в каждом из мостов и в раздаточном механизме.

При движении машины по ровной дороге и прямолинейно дифференциалами усилие тяги разделяется поровну между всеми 4-мя колесами. При недостаточном сцеплении колес с покрытием, появлении пробуксовки дифференциалы перераспределят нагрузку на буксующее и скользящее колесо таким образом, чтобы первое получило большее усилие, а второе, соответственно, меньшее.

Мы уже упоминали УАЗ. Несмотря на многие сходства, следует понимать, что полный привод ВАЗа выполнен в стиле «пат-тайм». Это значит, что при подключении оси крепко связываются друг с другом, и вращение происходит с одинаковыми скоростями. Такое устройство накладывает некоторые ограничения на использование полного привода – возможность его применения лишь в случаях, когда дорожные условия позволяют проскальзывание. В случаях же с твердыми асфальтовыми дорогами и трассами рекомендуется переводить машину в режим монопривода.

Краткое описание конструкции «Нивы» и ее модификаций

Модельный ряд и модификации «Нивы» различаются трансмиссией, объемом двигателя, системой топливоподачи, конструкцией кузова и габаритными размерами, электрооборудованием:

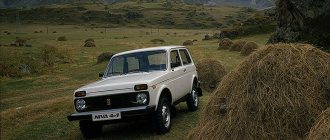

ВАЗ-2121 – первая базовая модель «Нивы» с двигателем объемом 1,6 литра, выпускалась с 1976 по 1994 год.

ВАЗ-21211 — модификация, выпускавшаяся с 1978 до начала 1980-х годов. Устанавливался на эту модель двигатель ВАЗ-21011, объем которого составлял 1,3 литра. Поставка производилась на экспорт в некоторые европейские страны. Заинтересованность европейцев в комплектации такого автомобиля основывалась на экономии в оплате налогов.

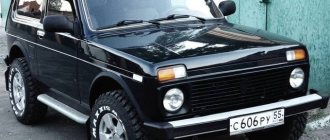

ВАЗ-21212 – базовая модель «Нива» ВАЗ-2121, но изменена конструкция, применительно к управлению с правым рулем. Поставка осуществлялась в страны с левосторонним движением Великобритания, Индия, Япония, Австралия и др.).

нива 21212 лада

ВАЗ- 21213 – создана на базе модели ВАЗ-2121. Двигатель отличается рабочим объемом на 0,1 литра (1,7 литра) и увеличенной высотой кулачков распределительного вала. В машине установлено усиленное сцепление, в сравнении с ВАЗ-2121. Произведена замена рулевого колеса и установлен более органичный щиток приборов.

ВАЗ-21214 – модифицированная версия ВАЗ-21213, в которой систему карбюраторную заменили центральным впрыском топлива «General motors».

Система управления впрыском работала от контролера МР7.0 Bosch и была малоизвестной в России по причине установки ее на легковые автомобили, уходящие на экспорт в ближнее и дальнее зарубежье. Исключением был автомобиль «Нива» с момента реализации на его двигателе инжекторной системы.

В конструкцию ВАЗ-2121 длительное время не вносились серьезные изменения, но над совершенствованием системы управления шла и идет по настоящее время кропотливая работа. Это связано и с экологическими требованиями и желанием производителя поднять технический уровень автомобиля по таким важным для владельцев параметров, как динамичность машины и снижение расхода топлива.

В настоящее время, большинство автомобилей «Нива» работают с системой управления, на которых задействованы контроллеры Bosch М7.9.7 или МЕ17.9.7.

лада нива 21214

ВАЗ-21217 — модифицированная версия ВАЗ-21213 с двигателем объемом 1,6 литра. Особенность версии заключается в использовании ведомого диска сцепления от ВАЗ-2121, который взаимозаменяем диском ВАЗ-2106 «Жигулей».

ВАЗ-21218 – модификация с удлиненной базой, которая на 300 миллиметров больше, чем у короткобазной модели (2200 мм). Модель отличается дверьми, ширина которых достигла 1200 мм и наиболее удобна для посадки пассажиров на заднее кресло.

ВАЗ-2129 (народное название «Нива-Кедр») – автомобиль трехдверный и длина больше на 500 мм от базовой модели, но в отличии от ВАЗ-21218 ширина двери не изменилась. Заднее сиденье сдвинуто в сторону багажника и создает комфортные условия для ног пассажиров. Небольшая серия машин такого типа сделана с установленным дополнительным топливным баком — модель ВАЗ-2129-01.

лада нива 2129

ВАЗ-2130 — родственник ВАЗ-2129 и основное различие в увеличении объема багажника установкой заднего сиденья вперед на 30 сантиметров.

ВАЗ-2131 – аналогичный по габаритам моделей 2129 и 2130, но более комфортный для пассажиров, так как имеет уже пять дверей. Жесткость кузова на этой машине уступает жесткости трехдверной, но владельцев, эксплуатирующих автомобиль на ровных дорожных покрытиях такой факт, мало беспокоит. ВАЗ-21312, -21312-01 — дополнительные модификации, оснащенные двигателем объемом 1,8 литра, при этом в модификации 21312-01 установлен дополнительный топливный бак.

На базе «Нивы» производятся автомобили специальные:

— для перевозки небольших по массе и габаритам грузов;

— бронированные для финансовых организаций;

— для служб МВД, МЧС, медицины и т.д.

Первые автомобили (карбюраторные) оснащались механической четырёхступенчатой коробкой передач (начиная с 21213 — пятиступенчатой), двухступенчатой раздаточной коробкой и блокируемым межосевым дифференциалом. Геометрические параметры проходимости улучшены за счёт достаточно большого дорожного просвета (220 мм), небольших свесов кузова (угол въезда 32°, съезда — 37°) и сравнительно короткой 2,2-метровой колёсной базы. На первую модель ВАЗ-2121 устанавливался двигатель ВАЗ-2121, созданный на основе двигателя ВАЗ-2106. На двигателе 2121 максимальная мощность 80 л. с., а на рестайлинговой модификации ВАЗ-21213 установлен двигатель ВАЗ-21213 с увеличенным объемом до 1690 см³ и мощностью 81,9 л. с.

Блокирование дифференциалов

Иногда можно встретить заблуждение на тему того, зачем нужна маленькая ручка рядом с рычагом переключения на «Ниве». Некоторые автовладельцы считают, что она нужна для подключения переднего привода. Однако передний привод у данного автомобиля подключен постоянно. Как и задний. У автомобилей семейства «Нива» полный привод является постоянным. Ручка же на самом деле служит для переключения режимов работы дифференциала раздаточного механизма.

В положении «вперед» работа дифференциала протекает в обычном режиме, если же двинуть ее назад, дифференциал блокируется, и усилия от мотора поступают на дифференциалы мостов, что делает привод более жестким. Стоит отметить, что существуют также специальные типы блокировок для передних и задних мостов.

В теории при их применении в условиях, когда машина застряла, она сможет преодолеть препятствие при наличии достаточного сцепления с покрытием хотя бы одного колеса. Блокировку дифференциала в таком случае лучше проводить перед преодолением препятствия, но никогда нельзя делать после попадания в тяжелую для преодоления область. Такое применение блокировки позволит избежать износа и повреждений трансмиссии.

Как отключить передний привод

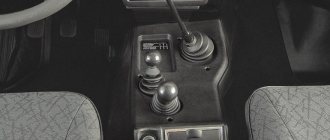

Под торпедой расположены два рычага, один служит для того чтобы переключать скорости, а второй как рас управляет раздаткой. Ниже представлена схема отключения:

Подводя итог можно сделать вывод о том, что если не использовать данный механизм, то будут происходит существенные нарушения в работе всей ходовой системы в автомобиле, для того чтобы избежать негативных последствий лучше установить данный механизм.

• Диодный мост генератора ваз

Внедорожник Нива Шевроле создан таким образом, что в нем постоянно работает полный привод. Это означает, что в попытке выбраться из водоема или болота будут участвовать не два колеса, а все четыре, поэтому полный привод так и называется 4х4. Но тем водителям кто не выезжает за город, и эксплуатирует авто в городе и на асфальте, не всегда нужна функция полного привола. Что нужно знать, чтобы иметь возможность отключения переднего привода при его ненадобности, а также основные важные моменты его использования. Обо всем этом рассмотрим информацию в данном материале.

Ряд передач на понижение

Часто можно столкнуться с заблуждением следующего типа: переключение задней ручки может повысить мощностные характеристики мотора. Но это неправда. Она служит для того, чтобы сменить передаточное число между мотором и колесами. При увеличении его увеличатся тяговые усилия на колесах. В раздаточном механизме существует также понижающий редуктор.

Вот его работу и можно контролировать посредством задней ручки. При переключении рычага назад мы будем иметь передаточное число в виде 2,135 – это и есть пониженная передача. Включение такой передачи на понижение рекомендуется производить только тогда, когда машина стоит, и выжато сцепление. Несмотря на то, что руководство такого ограничения не содержит, новичкам и неопытным водителям «Нив» не рекомендуется производить переключение во время движения, так как раздаточный механизм «Нивы» не снабжен синхронизатором.

Как работает?

В штатном режиме машина движется на повышенной передаче. При этом межосевой дифференциал разблокирован. Это уменьшает расход топлива и замедляет износ покрышек. При необходимости карданные валы фиксируются муфтой-блокиратором и на две оси передается равное усилие. Это улучшает проходимость автомобиля.

Важно: блокировка дифференциала ухудшает управляемость и провоцирует занос на поворотах. Также при включенной муфте-блокираторе ускоряется износ шин. Поэтому не следует включать блокировку при движении по шоссе.

Для преодоления крутых подъемов, выезда из грязи, песка или снега в раздаточной коробке предусмотрено включение пониженной передачи. Она обеспечивает высокий крутящий момент и снижает скорость движения.

Советы владельцам

Для того, чтобы вождение вашего автомобиля стало комфортным, ознакомьтесь с некоторыми важными моментами:

1. Обычное, стандартное расположение передней и задней ручки – вперед и назад соответственно. Движение при таком режиме можно и нужно осуществлять на участках, характеризующимся ровным и гладким покрытием.
2. Блокировать дифференциал путем переключения передней ручки в заднее положение лучше всего на дорогах, характеризующихся повышенной скользкостью. Такая мера придаст «Ниве» устойчивости. Стоит понимать, что после преодоления проблемного участка ручку потребуется вернуть в исходное положение.
3. Как было отмечено ранее, передача на понижение должна активироваться перед вероятным препятствием, но не в то время, когда машина уже застряла.
4. Стоит понимать, что включение блокировки на неподвижном автомобиле иногда невозможно, даже если выжать сцепление. Это может быть вызвано тем, что зубцы муфты уперлись в зубцы шестеренки. В таком случае можно пробовать активировать блокировку, начав медленное движение и выполняя некрутой поворот. Если же проблемы возникают с выключением блокировки, то рекомендуется выполнить ту же процедуру при выжатом сцеплении и небольшом покачивании руля.

Как отключить?

Передача крутящего момента на все 4 колеса слегка увеличивает расход топлива. Поэтому владельцы иногда снимают один карданный вал, превращая свою Ниву в моноприводное авто (обычно – заднеприводное).

Однако при таком подходе меняется нагрузка на элементы трансмиссии, вызывая износ крепежных элементов и даже смещение раздатки. Поэтому отключение полного привода на Ниве Шевроле стоит использовать лишь как временную меру.

В разговорной речи под включением полного привода понимается блокировка межосевого дифференциала. Блок-муфта включается перемещением рычага, установленного на раздатке.

Синхронизаторы там отсутствуют, поэтому включение и выключение блокировки или пониженной передачи выполняется на малой скорости или после остановки автомобиля.

Агрегаты нивовской трансмиссии

Разработанная трансмиссия Нивы оказалась настолько удачной и эффективной, что позже стала прототипом для Витары. Это сделало новую модель более адаптированной к сложным дорогам. Агрегаты нивовской трансмиссии вполне могут обеспечить требования любого мотора в пределах до 2 литров, поэтому при желании сделать апгрейд подумайте о том, что у каждого автомобиля свои возможности. Многие достоинства обусловлены именно схемой и конструкцией трансмиссии.

Трансмиссия Нивы и ее агрегаты:

• передние приводы;
• передний мост;
• сцепление колес;
• МКПП;
• карданный вал (передний);
• вал (промежуточный);
• раздаточная коробка;
• рычаг переключения;
• межосевой дифференциал и рычаг блокировки;
• колесные дифференциалы;
• карданный вал (задний);
• задний мост;
• задний привод.

Конструкция подразумевает такие состояния:

• разблокированный дифференциал;
• заблокированный дифференциал;
• низшая передача во включенном состоянии;
• нейтральное положение;
• высшая передача во включенном состоянии.

Для чего предназначена блокировка?

В этом механизме присутствуют валы и шестерни. Предназначается дифференциал для распределения крутящего момента от двигателя к колёсам. В Ниве основными ведущими колёсами являются задние. При помощи дифференциала колёса могут крутиться с разной скоростью, например, при прохождении поворотов. В таком случае одно колесо проходит малый радиус, а другое – большой. Если бы не было дифференциала, то колёса станут пробуксовывать, что станет причиной повышенного износа резины.
