Вкладыши

На вкладышах нельзя производить никаких подгоночных операций. При задирах, рисках или отслоениях замените вкладыши новыми.

Зазор между вкладышами и шейками коленчатого вала проверяют расчетом (промерив детали). Удобно для проверки зазора пользоваться калиброванной пластмассовой проволокой. В этом случае метод проверки следующий:

  • тщательно очистите рабочие поверхности вкладышей и соответствующей шейки и положите отрезок пластмассовой проволоки на ее поверхность;
  • установите на шейке шатун с крышкой или крышку коренного подшипника (в зависимости от вида проверяемой шейки) и затяните гайки или болты крепления. Гайки шатунных болтов затягивайте моментом 51 Н·м (5,2 кгс·м), а болты крепления крышек коренных подшипников — моментом 80,4 Н·м (8,2 кгс·м);

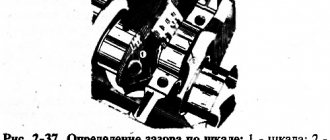

  • снимите крышку и по шкале, нанесенной на упаковке, по сплющиванию проволоки определите величину зазора (рис. 2-38).

Номинальный расчетный зазор составляет 0,02-0,07 мм для шатунных и 0,026-0,073 мм для коренных шеек. Если зазор меньше предельного (0,1 мм для шатунных и 0,15 мм для коренных шеек), то можно снова использовать эти вкладыши.

При зазоре, большем предельного, замените на этих шейках вкладыши новыми.

Если шейки коленчатого вала изношены и шлифуются до ремонтного размера, то вкладыши замените ремонтными (увеличенной толщины).

Недостатки двигателя ваз 21214

Недостатки базового мотора ВАЗ 21213 дополняют:

Частые производственные дефекты (брак) гидроопор рычагов клапанов (гидрокомпенсаторов). По причине низкого уровня технологической дисциплины и технического контроля на предприятиях изготовителей прецизионных пар для гидроопор детали производятся с высоким количеством брака, так и при сборке головок на головном предприятии (не выдерживаются допуски при механической обработке, присутствуют посторонние предметы, зажим плунжера в корпусе гидроопоры в следствие несоблюдения момента затяжки при монтаже в головку). По этой причине, в случае износа гидроопор, приходится ставить новую головку в сборе с гидроопорами.

А еще интересно: Что проверить при покупке Нивы

Последние модификации моторов оснащены проверенными временем гидроопорами рычагов клапанов от фирмы INA. По ним точно можно сказать, что риск с деформацией корпуса при затяжке сведен к нулю. На фото ниже показана гидроопора нового образца (с резьбой М 24×1,5) в деталях (корпус, плунжер) и в сборке.

Низкий ресурс до капитального ремонта. Экономия на качестве задействованных материалов, на ряду с ненадежностью комплектующих изделий, деталей и сборочных единиц отрицательно сказывается на надежности мотора и ресурсе.

P.S. Уважаемые автовладельцы! С какими слабыми местами и недостатками пришлось познакомиться вам по данному движку?

Упорные полукольца

Также, как и на вкладышах, на полукольцах нельзя производить никаких подгоночных операций. При задирах, рисках или отслоениях заменяйте полукольца новыми.

Полукольца заменяются также если осевой зазор коленчатого вала превышает максимально допустимый — 0,35 мм. Новые полукольца подбирайте номинальной толщины или увеличенной на 0,127 мм, чтобы получить осевой зазор в пределах 0,06-0,26 мм.

Осевой зазор коленчатого вала проверяется с помощью индикатора, как описано в главе «Сборка двигателя» (рис. 2-14).

Осевой зазор коленчатого вала можно проверять также на двигателе, установленном на автомобиле. При этом осевое перемещение коленчатого вала создается нажатием и отпусканием педали сцепления, а величина зазора определяется по перемещению переднего конца коленчатого вала.

Коренные и шатунные шейки

Проверка.

Установите коленчатый вал на две призмы (рис. 2-36) и проверьте индикатором:

  • биение коренных шеек: максимально допустимое 0,03 мм;
  • биение посадочных поверхностей под звездочку и подшипник первичного вала коробки передач; максимально допустимое 0,04 мм;
  • смещение осей шатунных шеек от плоскости, проходящей через оси шатунных и коренных шеек; максимально допустимое ±0,35 мм;
  • неперпендикулярность по отношению к оси коленчатого вала торцевой поверхности фланца. При проворачивании вала, индикатор, установленный сбоку, на расстоянии 34 мм (рис. 2-36) от оси вала, не должен показывать биения более 0,025 мм.

Рис. 2-36. Допустимые биения основных поверхностей коленчатого вала

На коренных, шатунных шейках и на щеках коленчатого вала трещины не допускаются. Если они обнаружены — замените вал.

На поверхностях коленчатого вала, сопрягаемых с рабочими кромками сальников, не допускаются царапины, забоины и риски.

Измерьте диаметры коренных и шатунных шеек. Шейки следует шлифовать если их износ больше 0,03 мм или овальность шеек больше 0,003 мм, а также если, на шейках есть задиры и риски.

Шлифование шеек.

Коренные и шатунные шейки шлифуйте, уменьшая на 0,25 мм, так, чтобы получить в зависимости от степени износа диаметры, соответствующие значениям, приведенным в табл. 2-2, 2-3 и радиусы галтелей шеек, как указано на рис. 2-35.

После шлифования и последующей доводки шеек хорошо промойте поленчатый вал для удаления остатков абразива. Каналы для смазки с удаленными заглушками несколько раз промойте бензином под давление. На первой щеке коленчатого вала маркируйте величину уменьшения коренных и шатунных шеек (например, К 0,25; Ш 0,50). Овальность и конусность коренных и шатунных шеек после шлифования должны быть не более 0,007 мм.

Товар добавлен в закладки!

  • Описание
  • Отзывы

Стандартный коленчатый вал от двигателя ВАЗ 2130 1.8L (ОПП ВАЗ).

Коленчатый вал с ходом 84 мм (чугунный) устанавливается в блок ВАЗ 21213 (Нива) и ВАЗ 2123 (Нива-Шевроле, CHEVROLET NIVA) совместно с

поршнями «ТДМК» (82,0 мм — 82,4 мм — 82,8 мм — 84,0 мм), со штатными или облегчёнными шатунами.

Данный коленвал возможно установить в блок ВАЗ 2103 (1.5L) и ВАЗ 2106 (1.6L) без замены шатунов и поршней (потребуется точный расчёт степени сжатия и корректировка камеры сгорания).

Увеличить рабочий объём двигателя можно: заменив коленвал на другой с большим ходом, увеличив диаметр цилиндра или то и другое одновременно. Не надо забывать, что при изменении объёма двигателя, необходимо увеличить объём камеры сгорания — для компенсации увеличения объёма цилиндра.

При установке коленвала с большим ходом необходимо заменить поршни.

К расточке цилиндров блока на значительную величину (2 мм) нужно подходить осторожно. Например, при расточке серийного блока ВАЗ 21083 с 82 мм до 84 мм у двигателя наблюдается повышенный расход масла. Это происходит за счёт потери жёсткости блока. В этом случае лучше использовать специальную толстостенную отливку блока. Такие блоки ВАЗ выпускает мелкими сериями.

Увеличение объёма двигателя приводит к увеличению максимального крутящего момента, но при этом происходит снижение оборотов максимальной мощности. Это происходит из-за уменьшения механического КПД. Если повышение объёма происходит за счёт увеличения диаметра цилиндров, то возрастает площадь контакта между стенками цилиндра и поршнем с поршневыми кольцами. Как следствие повышается трение. Если повышение объёма происходит за счёт увеличения хода коленвала, то возрастает средняя скорость поршня, что приводит к тем же результатам.

В любом случае повышение объёма приводит к падению общего КПД двигателя.

Объём двигателя ВАЗ (в куб. см) в зависимости от диаметра цилиндра и хода поршня.

Диаметр Ход поршня, мм цилиндра, 80 84 86 88 мм 76,0 1451 1524 1560 1596 76,4 1466 1540 1576 1613 76,8 1476 1556 1593 1630 79,0 1568 1646 1685 1725 79,4 1584 1663 1702 1742 79,8 1600 1680 1720 1760 80,0 1608 1688 1628 1768 82,0 1689 1774 1816 1858 82,4 1706 1791 1834 1876 82,8 1722 1808 1851 1894 84,0 1772 1861 1905 1950

Описание устройства мотора 21213

В основу двигателя ВАЗ 21213 входят:

  • чугунный блок цилиндров (БЦ) 21213-1002011;
  • головка блока 21213-100301*;
  • коленчатый вал 21213-1005015;
  • шатунно-поршневая группа 21213-10040*.

чугунный блок цилиндров (БЦ) 21213-1002011;

Главным отличием двигателя 21213 от предшественников стал увеличенный диаметр цилиндров — 82 мм против 76 и 79 мм. Межцентровое расстояние в 95 мм осталось прежним, и позволяет растачивать блок до диаметра 82,8 мм. Изменилась конструкция водяной рубашки. Рабочий объём подрос на 100 см3, но габариты мотора сохранились.

Для установки коленчатого вала в БЦ предусмотрено 5 опор: по одной на передней и задней стенках, ещё 3 на отливах. Параметры коленвала обеспечивают ход поршня 80 мм. Коленвал отлит из чугуна и состоит из 4 шатунных и 5 коренных шеек. В шатунных шейках предусмотрены каналы для масла. Шейки разделены щеками с противовесами. В прошлых моторах ВАЗ балансировочные противовесы встречались только в крайних и центральных щеках. Осевое перемещение вала ограничено упорными полукольцами.

Коленвал 21213

Поршневую группу для двигателя 21213 разрабатывали заново. Поршни 21213-1004015 отлиты из алюминия и приведены к единой массе 347 гр. Класс поршня (A, B, C, D, E) определяется по внешнему диаметру с шагом 0,01 мм. Форма поршня по высоте конусная, в поперечном сечении — овальная. Отверстие под палец — 22 мм, смещено на 1,2 мм от оси поршня. Палец стопорится кольцами. На юбке поршня установлено 3 кольца:

  • верхнее компрессионное бочкообразное;
  • среднее маслосъёмное с разжимной витой пружиной;
  • нижнее компрессионное скребкового типа.

Поршни 21213-1004015

Шатун 21213-1004045 выкован из стали, обрабатывается вместе с крышкой. В верхней головке шатуна впрессована сталебронзовая втулка. Для крепления шатуна используются болты М9х1,0х56.

Алюминиевая головка БЦ разработана под двигатель ВАЗ 21213 и рассчитана под компрессию от 10 бар. Установка головки от других моторов может привести к её поломке. В головку запрессованы чугунные сёдла и направляющие втулки для 4 впускных и 4 выпускных клапанов. Клапана работают от кулачков распредвала. Зазор между стержнем клапана и кулачком регулируется болтом.

Похожая статья Двигатель ВАЗ 21126, технические характеристики мотора

ГБЦ ВАЗ 21213

ГРМ

Распределительный вал 21213-1006010 выполнен из чугуна, опирается на 5 шеек. Кулачки отбеливаются для увеличения износостойкости. Осевое перемещение вала ограничено упорным фланцем.

Приводится ГРМ двухрядной втулочно-роликовой цепью. Помимо распредвала цепь приводит масляный насос. Привод регулируется полуавтоматическим натяжителем с башмаком и успокоителем. Для предотвращения спадания цепи при снятии звезды распредвала предусмотрен ограничитель рядом с ведущей звездой коленвала.

Цепь ГРМ

Системы

Система питания в двигателе Нивы 21213 — карбюратор 21073 «Солерс». Карбюраторный агрегат двухкамерный, дроссельные заслонки работают последовательно. Когда первая камера открыта на 2/3, задействуется дроссель второй камеры. На холостом ходу включается экономайзер. В устройство карбюратора входят:

  • поплавковая камера;
  • 2 дозирующие системы;
  • система отсоса картерных газов;
  • подогрев зоны дросселя первой камеры;
  • блокировка второй камеры;
  • экономайзер;
  • эконостат;
  • диафрагменный ускорительный насос.

Система зажигания в двигателе 21213 бесконтактная. Системой управляет коммутатор по сигналам трамблёра. В целом система классическая, без особенностей.

Охлаждение мотора происходит по типичной схеме: жидкость циркулирует по водяной рубашке в БЦ и головке блока. Давление создаёт центробежный насос, соединённый ременной передачей с коленвалом и генератором. Крыльчатка вентилятора радиатора работает на всасывание, поэтому зимой радиатор приходится закрывать картонкой.
